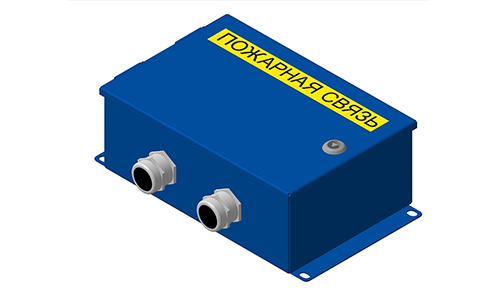

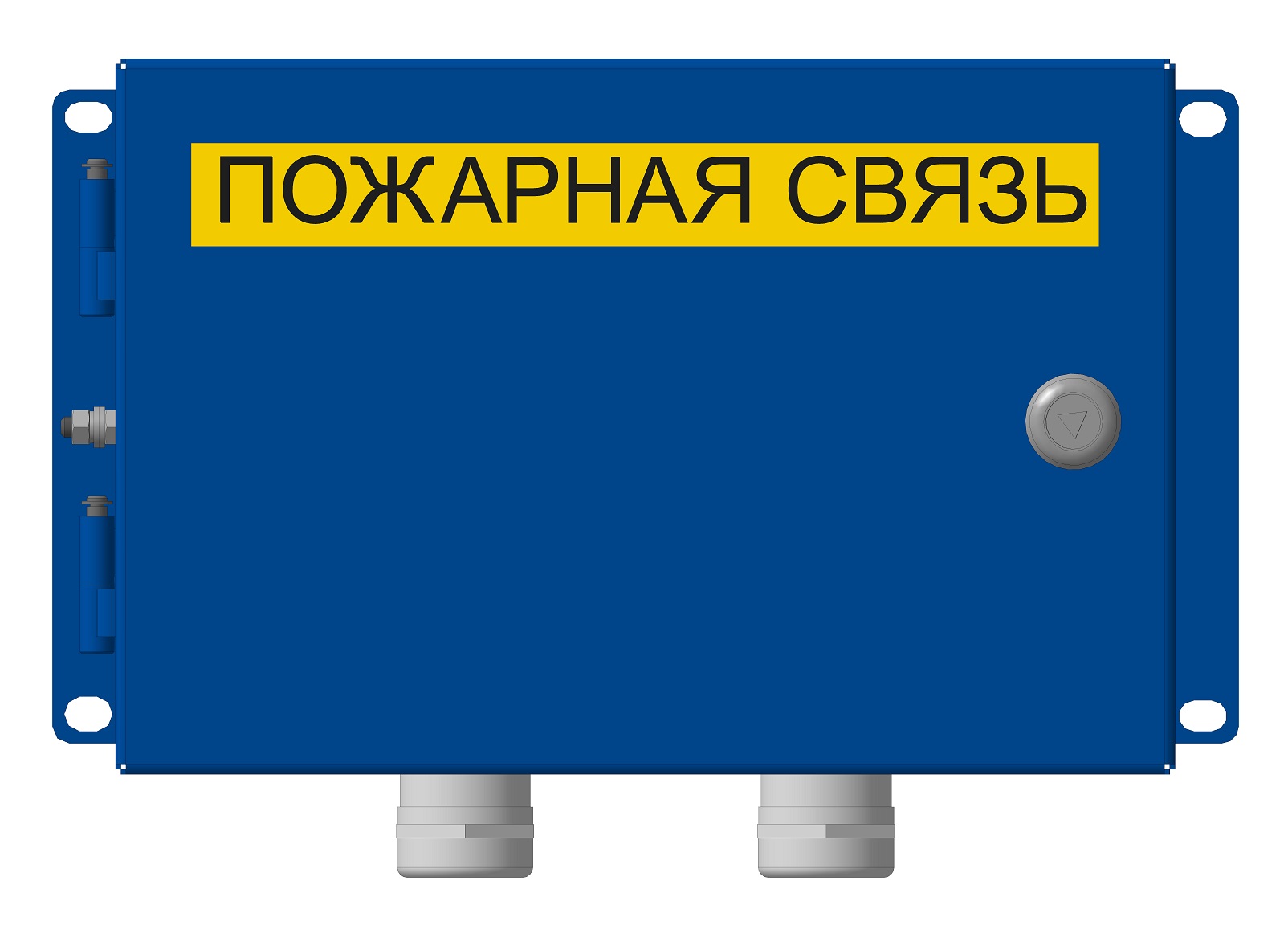

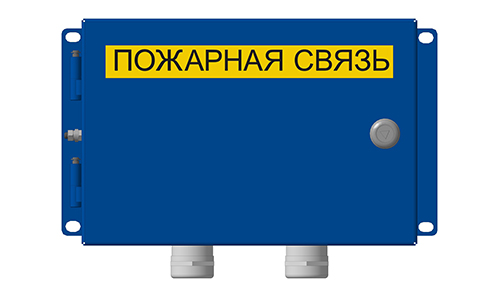

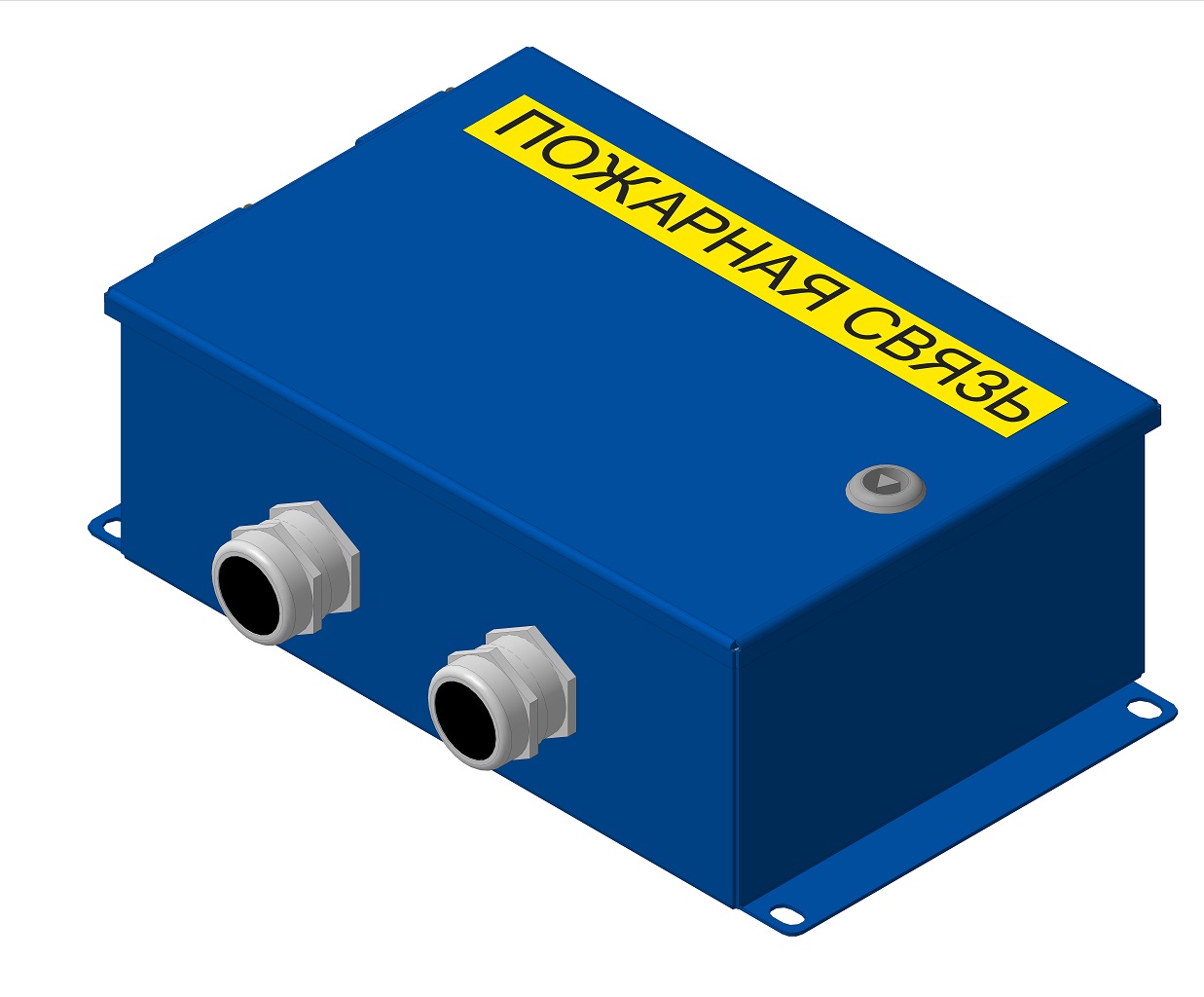

Коробка соединительно‑разветвительная влагозащищённая КСРВ‑М 203012

Коробка соединительно‑разветвительная влагозащищённая КСРВ‑М 203012

(коробка) предназначена для организации пожарной связи.

Климатическое исполнение – У1, но для работы в диапазоне температур от минус 25°С до +40°С.

Степень защиты корпуса IP66 по ГОСТ 14254‑2015.

Габаритные размеры не более 345х232х120 мм.

Масса не более 5,5 кг.

Корпус – стальной оцинкованный с декоративным полимерным покрытием навесного исполнения для крепления на вертикальной поверхности снаружи винтами или шурупами.

Пример записи обозначения в документации и при заказе:
Коробка соединительно–разветвительная влагозащищённая КСРВ‑М 203012 БРМТ.465139.025

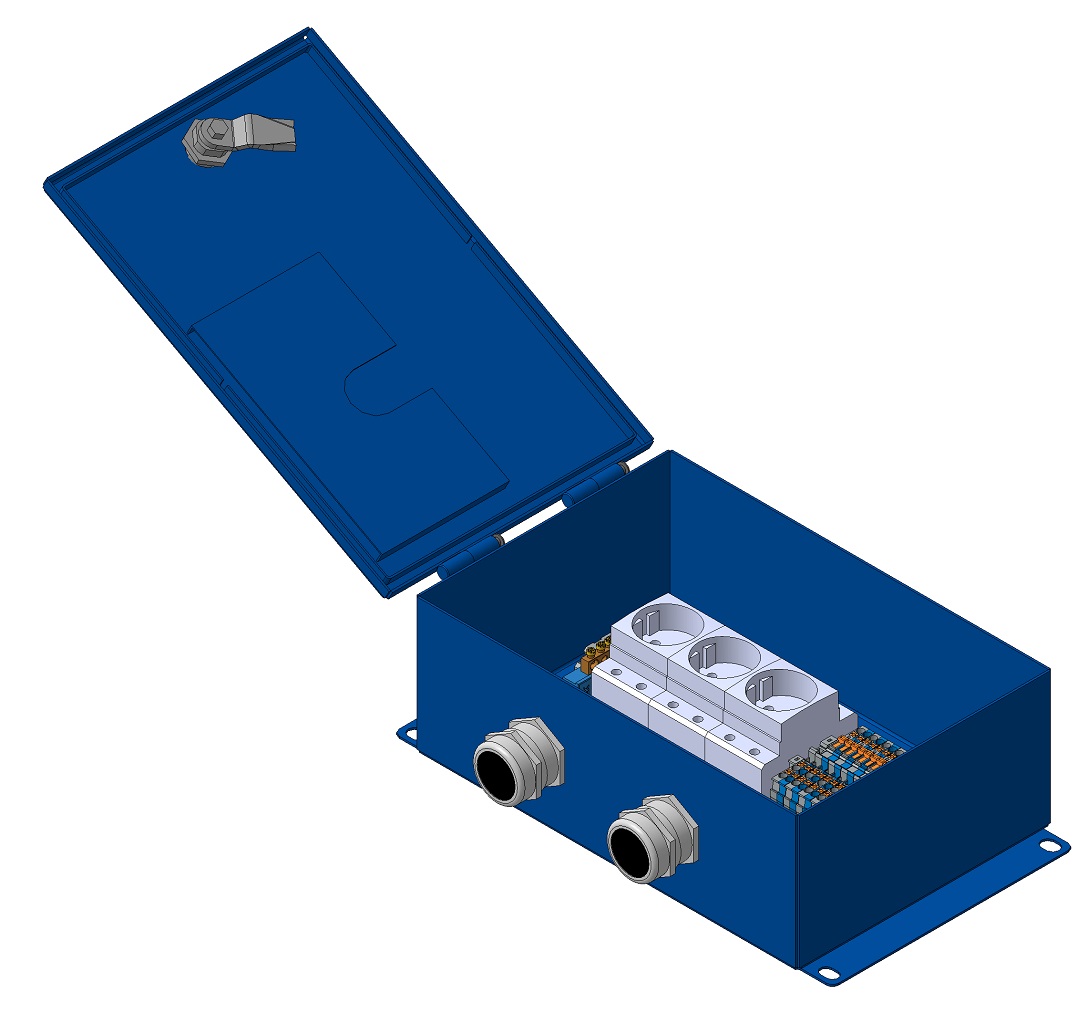

Коробка имеет:

  • десять проходных клемм с пружинными контактами типа Push–In с фронтальным подключением одножильных и многожильных проводов;
  • три розетки 220 В 50 Гц с заземляющим контактом;
  • два металлических кабельных ввода М32 с заглушками со степенью защиты IP68 для ввода кабелей с наружным диаметром 14…25 мм;
  • шину заземления для заземления оболочек кабелей;
  • болт М6 для заземления коробки;
  • карман для кроссовой таблицы или схемы на внутренней стороне крышки;
  • замок с трёхгранным ключом для фиксации крышки в закрытом положении.

Характеристики клемм

Наименование параметра, единица измерений Значение
Максимальное напряжение, В 400
Максимальный ток, А 20

Характеристики проводов, подключаемых к клеммам

Параметр Одножильный Многожильный
Диаметр, мм 0,42…2,26 0,42…1,78
Сечение, мм 0,14…4,00 0,14…2,50
Сечение, AWG 26-12 26-13

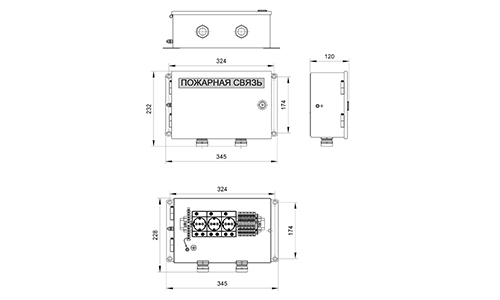

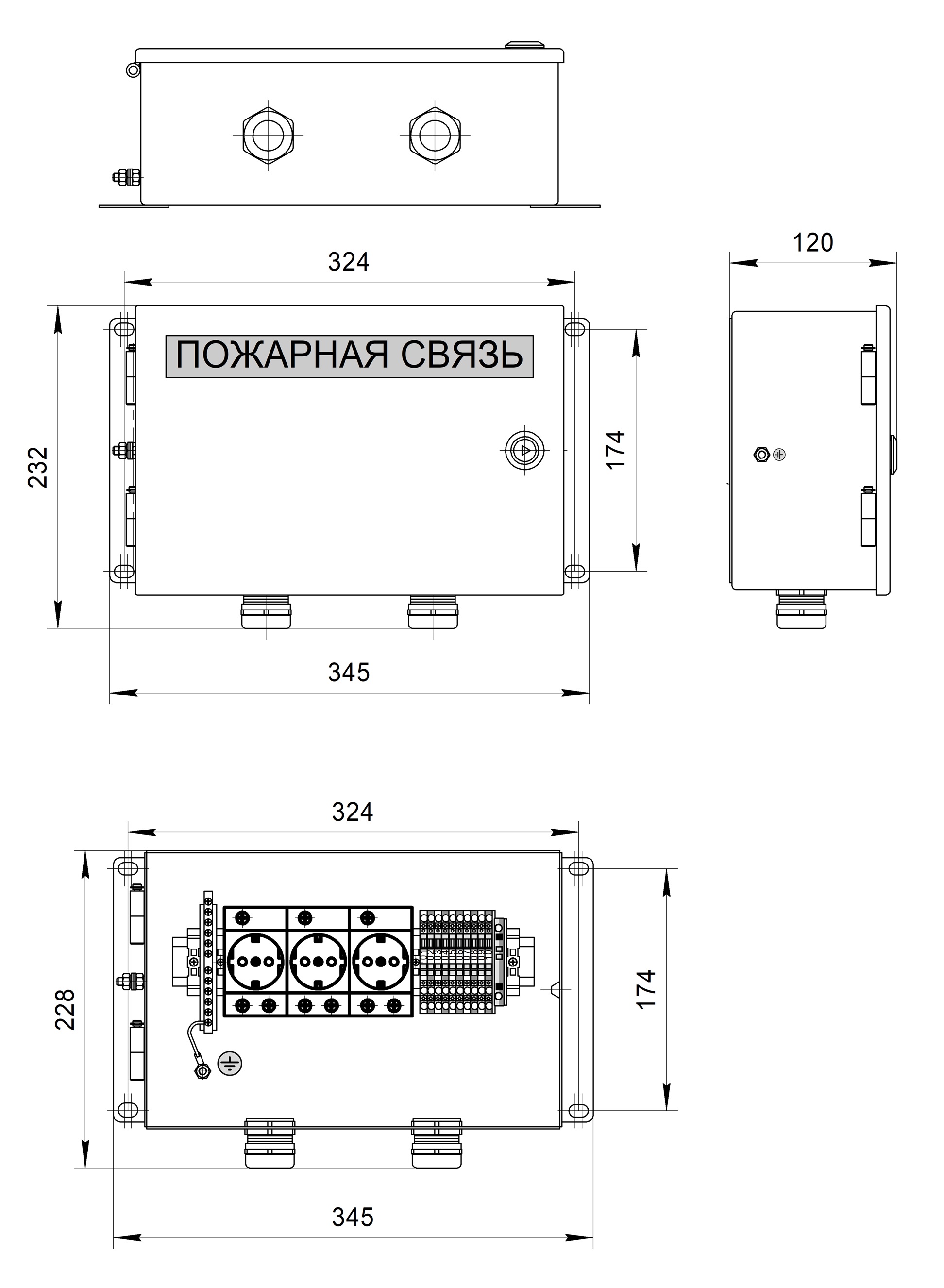

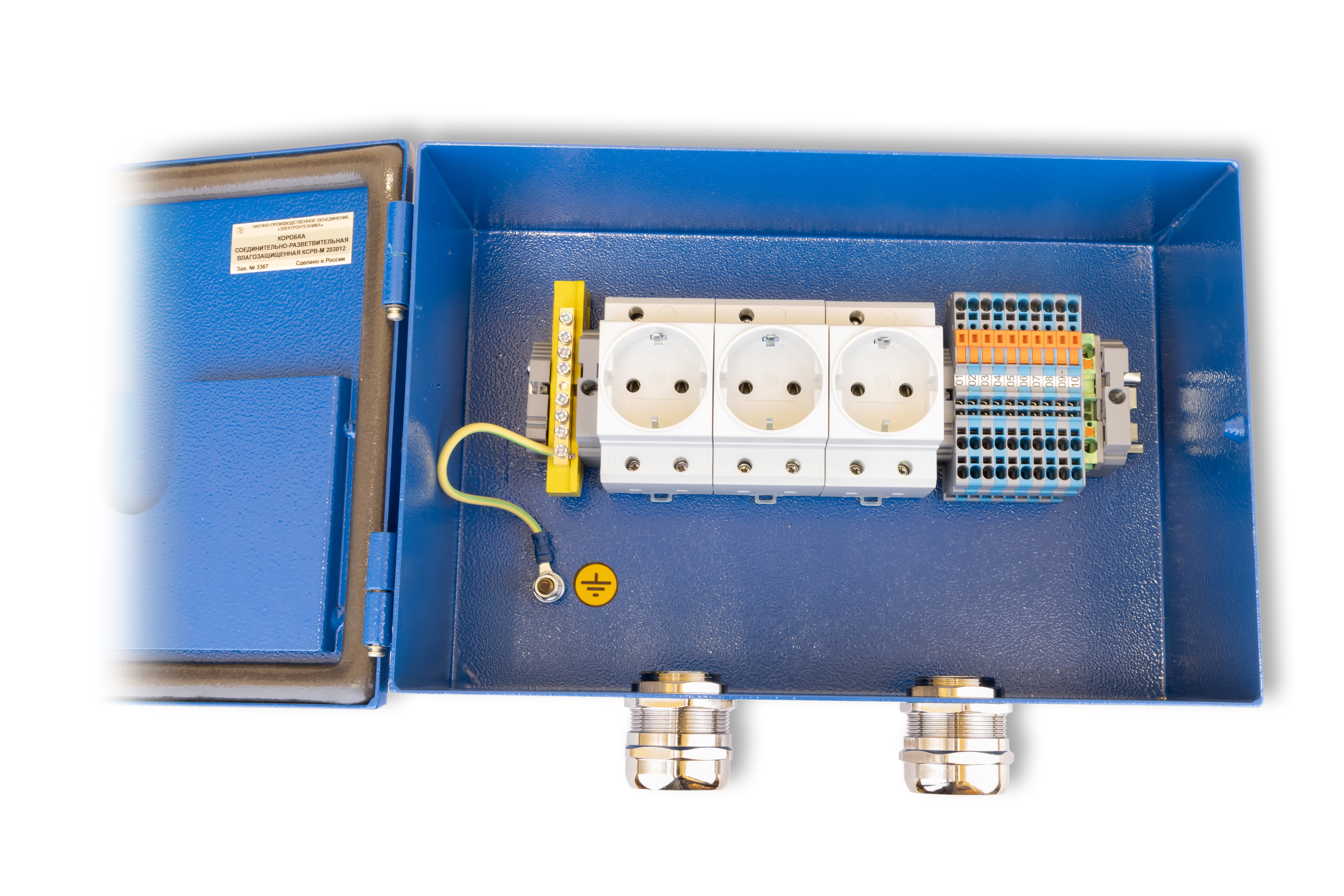

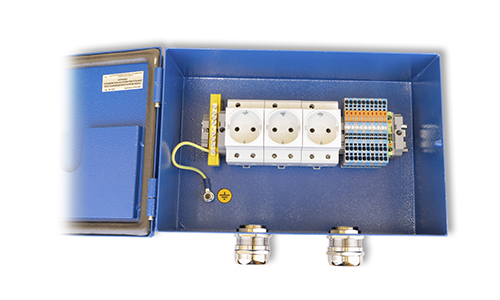

ГАБАРИТНЫЕ И УСТАНОВОЧНЫЕ РАЗМЕРЫ. ВНУТРЕННЯЯ КОМПОНОВКА

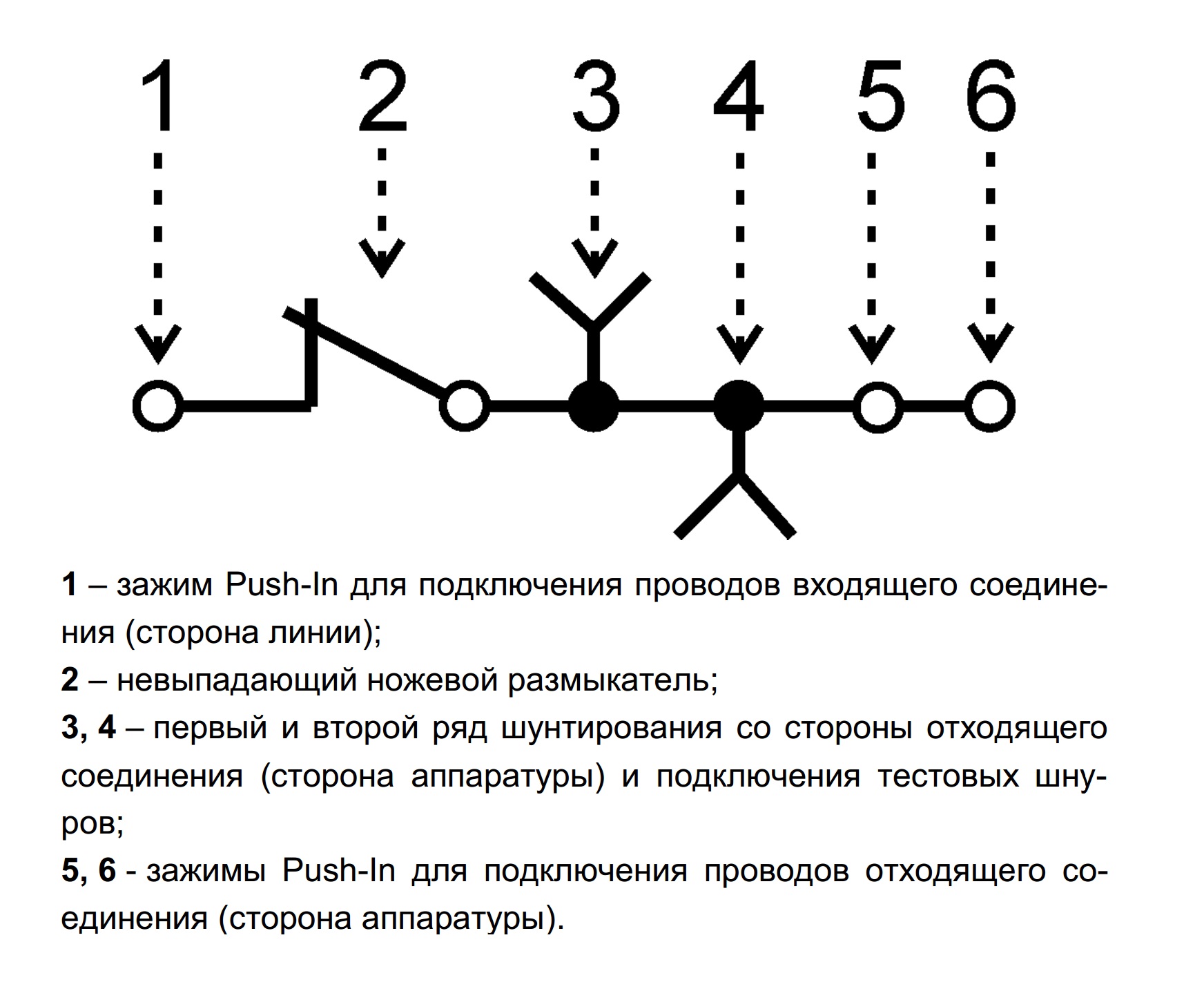

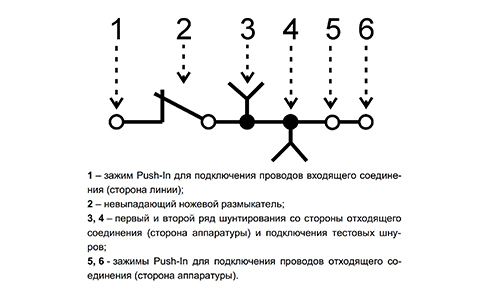

Принцип работы клеммы Push-In
