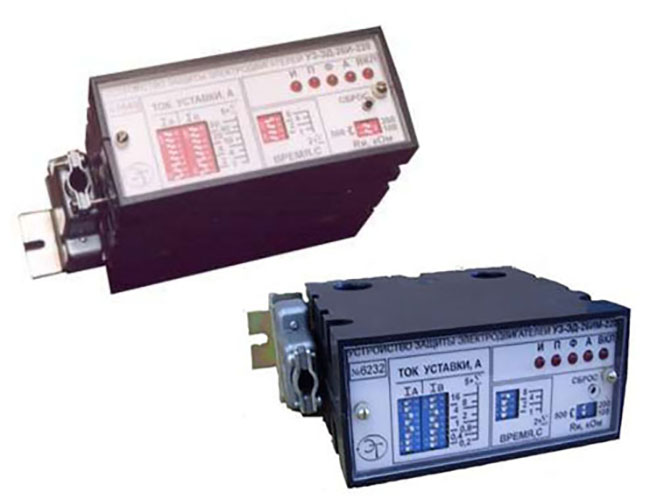

Устройства защиты электродвигателей серии УЗ‑ЭД‑2х

Устройства защиты

предназначены для защиты электродвигателей мощностью от 2 до 320 кВт и обеспечивают:

  • предпусковой контроль сопротивления изоляции (кроме УЗ-ЭД-25);
  • отключение электродвигателя при перегрузках по току;
  • отключение электродвигателя при обрыве фазы или перекосе фаз и при изменении чередования фаз (для реверсивных двигателей устройство защиты включают до коммутатора реверса);
  • индикацию аварийного срабатывания устройства защиты;
  • выдержку интервала времени запрета повторного пуска.

Дополнительно может обеспечиваться управление блокировкой включения от датчика сухого хода или управление пуском из звезды в треугольник, управление увеличением с необходимой кратностью токовой уставки на время пуска.

Устройство соответствует исполнению УХЛ категории 3.1 по ГОСТ 15150 с расширенным рабочим диапазоном температур от -40 до + 50 °С. Конструктивно устройство выполнено в корпусе из ударопрочного полистирола. Для крепления устройства на монтажной панели электрошкафа предусмотрена установочная планка с двумя пазами (под винты М4), расположенная на задней стенке корпуса устройства.
Подключение внешних датчиков тока и каналов управления осуществляется с помощью стандартных разъёмов.
Все органы управления и индикации расположены на передней панели устройства и закрыты прозрачной крышкой.
Изменение параметров управления и защит осуществляется с помощью микропереключателей.
В комплект поставки входят: устройство защиты электродвигателя, комплект ответных частей разъемов внешних подключений, внешние датчики тока (для исполнений устройств с внешними датчиками), руководство по эксплуатации.

Структура условного обозначения на примере УЗ-ЭД-26-ИМВ-220:
УЗ-ЭД – устройство защиты электродвигателей;
26 – порядковый номер в серии;
И – наличие контроля сопротивления изоляции;
М – малый шаг переключений токовой уставки (0,2А); В – исполнение с внешними датчиками;
220 – напряжение питания самого устройства (220В, 50 Гц).

Наименование параметра Значения параметра для типов устройств
УЗ-ЭД-22 УЗ-ЭД-25 УЗ-ЭД-26 УЗ-ЭД-27
Электропитание от сети 50 Гц 220В или 380В через адаптер 380/220В
Ток потребления не более, мА 25
Переменный ток, коммутируемый устройством по цепи управления пускателем при напряжении от 127В до 380В до 2А (контакторы с большим током управления подключают через промежуточный пускатель)
Кратковременные токовые перегрузки по цепи управления до 4А
Диапазон уставок тока срабатывания защиты (5÷170)А с шагом 1А или (20÷680)А с шагом 4А (5÷170)А с шагом 1А или (20÷680)А с шагом 4А (5÷170)А с шагом 1А или (20÷680)А с шагом 4А или (5÷37,4)А с шагом 0,2А
Предельная погрешность токов уставки ±5%
Диапазон уставок времени срабатывания защиты в рабочем режиме двигателя при тридцати процентной перегрузке по току (при шестикратной – в два раза меньше) от 2с до 17с с шагом 1с
Порог срабатывания защиты по перекосу фаз По току: (35±4)%; По углу: (20±3) град
Порог контроля сопротивления изоляции 500кОм 500кОм (дополнительные поддиапазоны 100кОм и 200 кОм)
Напряжение на разомкнутом контакте "ДСХ" датчика "сухого хода" - - - (17±5)В, 50 Гц
Пороговые сопротивления датчика "сухого хода" - - - замыкание: <6 кОм
размыкание: >120 кОм
Пусковой интервал (для УЗ–ЭД–22) или время переключения из режима "звезда" в режим "треугольник" (для УЗ–ЭД–25) от 20с до 40с (1?16)с с шагом 1с либо (1?31)с с шагом 2с либо (30?180)с с шагом 10с - -
Кратность повышения токовой уставки в пусковом интервале времени 6,5±0,5 2,5±0,2 1 1
Габаритные размеры устройства не более, мм 140x55x124 (160x55x124 для исполнений с внешними датчиками)
