Стойка КС-1-СЯ-Т

Стойка КС-1-СЯ-Т

(стойка) предназначена для установки в тоннелях метрополитена, на станциях с открытыми и закрытыми платформами и размещения на ней:

  • один ящик соединительный: СЯ14, СЯ28, СЯ36, СЯ46 или СЯ58 производства НПО "Электронтехника".
Пример записи обозначения в документации и при заказе:
Стойка КС-1-СЯ-Т БРМТ.301421.011



Материал стойки – сталь
Цвет полимерного покрытия – "Антик мелкое серебро"
Климатическое исполнение – У1
Масса, кг, не более:
стойки - 11 опоры КС-1 - 0,5 кронштейна - 3
Габаритные размеры, мм, не более:
стойки опоры КС-1 кронштейна
560х985х44 160х40х40 288х45х645

КОМПЛЕКТ ПОСТАВКИ

Наименование Кол.
Стойка КС-1-СЯ-Т 1 шт.
Кронштейн БРМТ.301318.100 1 шт.
Опора КС-1 3 шт.
Болт М16х50 3 шт.
Гайка М16 6 шт.
Шайба C.16 6 шт.
Стойка КС-1-СЯ-Т. Паспорт 1 экз.
Тара упаковочная 1 шт.

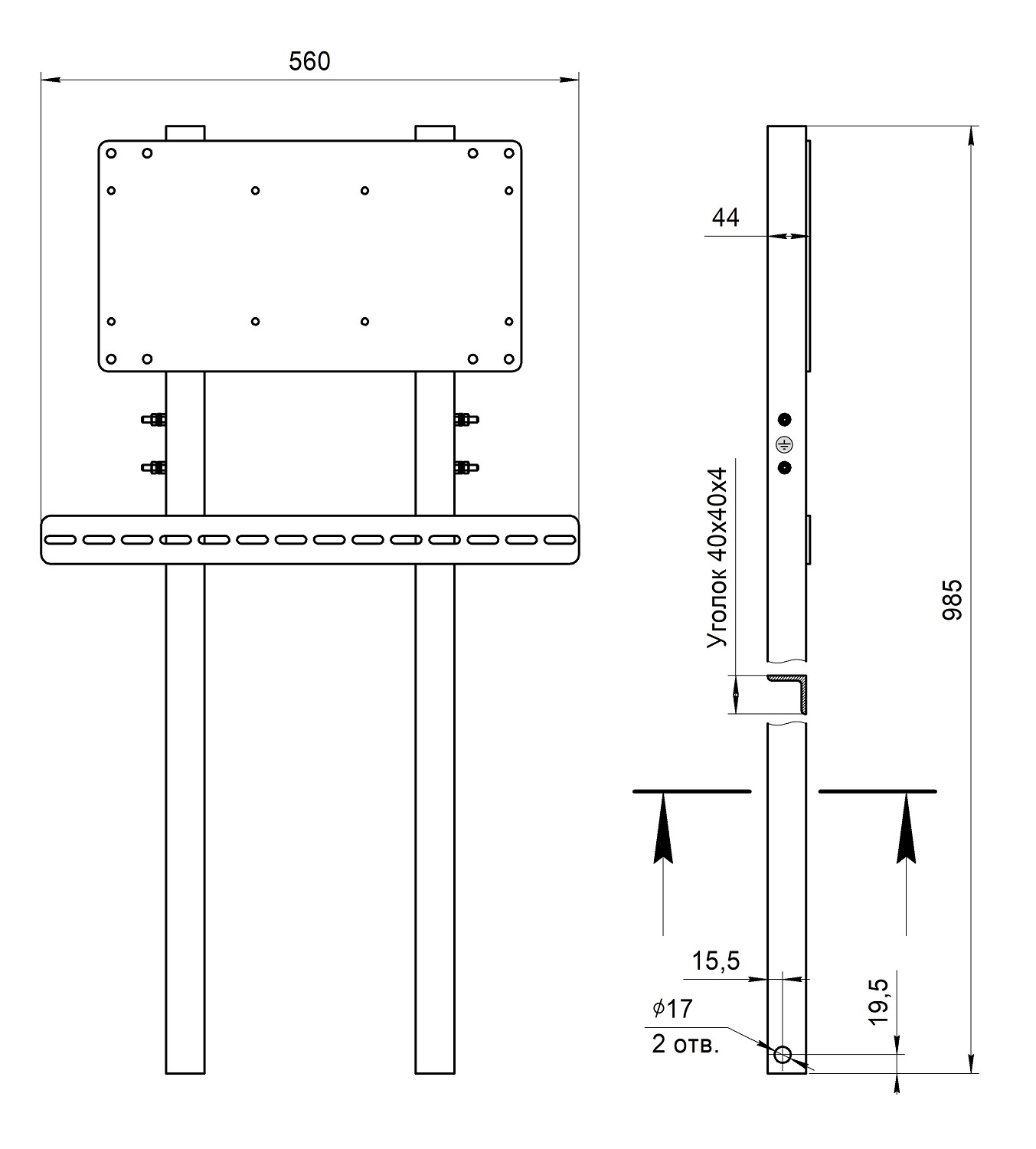

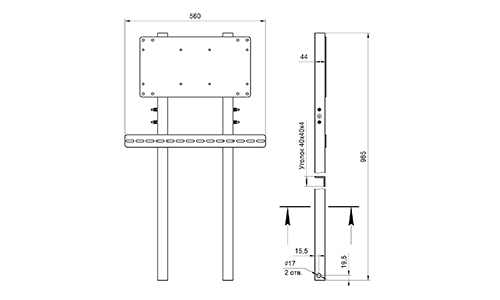

ОБЩИЙ ВИД, ГАБАРИТНЫЕ И УСТАНОВОЧНЫЕ РАЗМЕРЫ СТОЙКИ

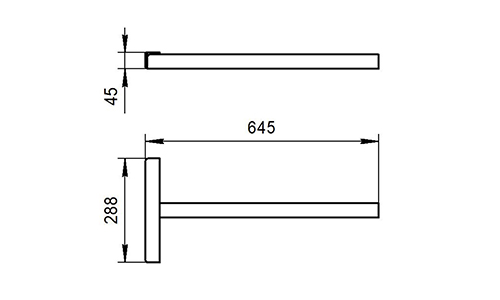

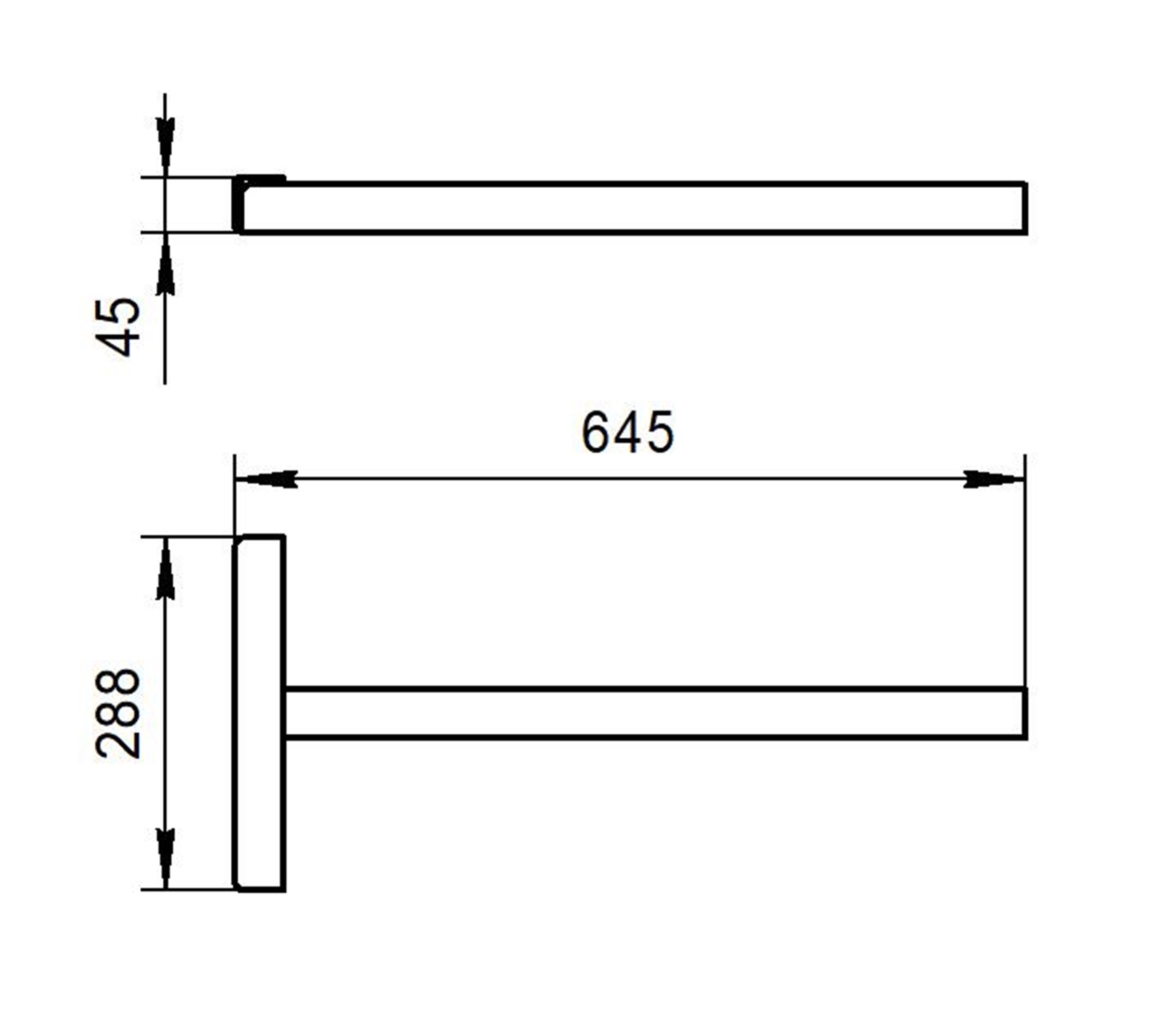

ОБЩИЙ ВИД, ГАБАРИТНЫЕ И УСТАНОВОЧНЫЕ РАЗМЕРЫ КРОНШТЕЙНА БРМТ.301318.100

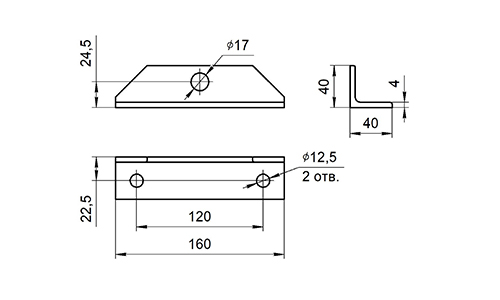

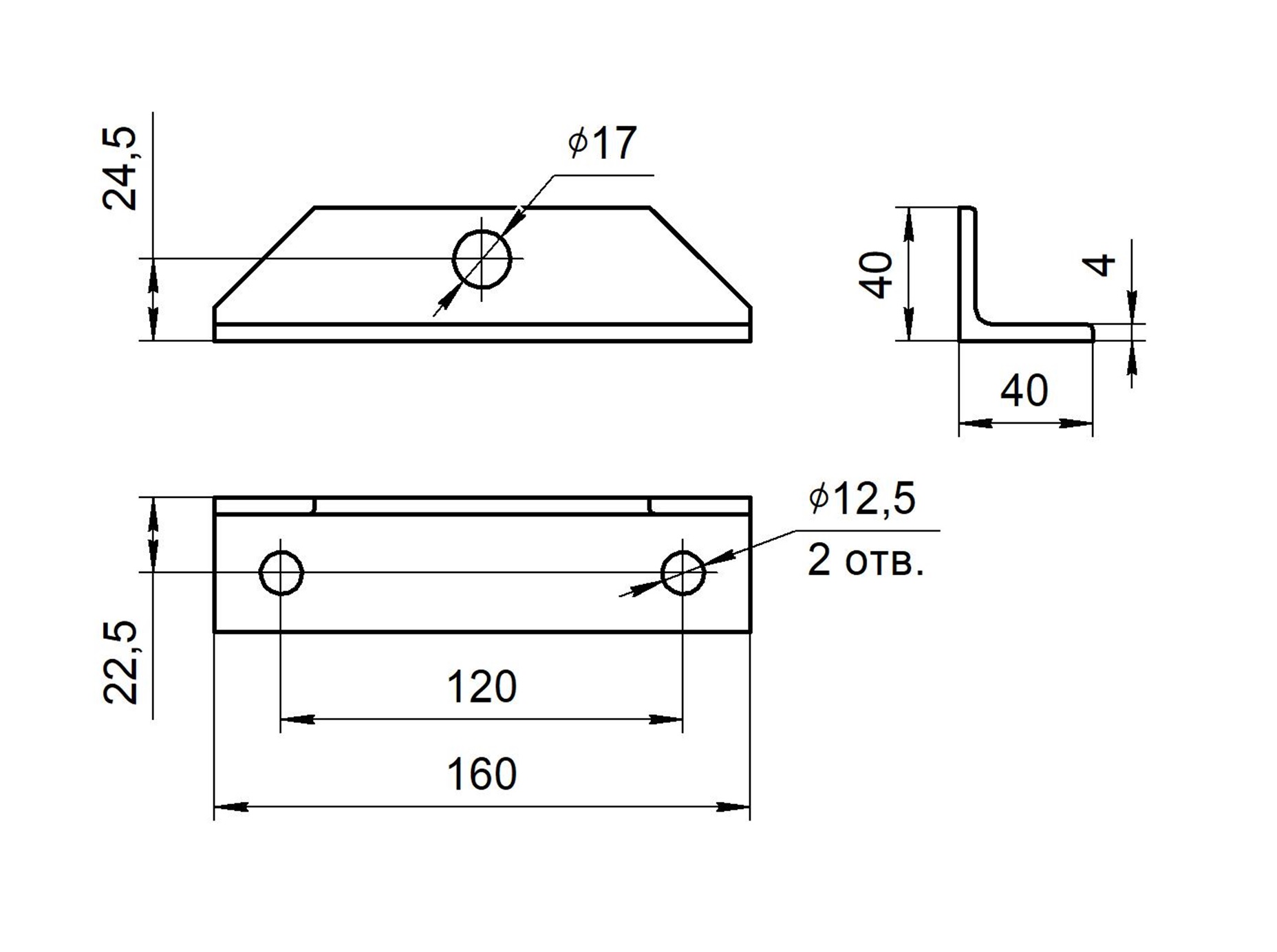

ОБЩИЙ ВИД, ГАБАРИТНЫЕ И УСТАНОВОЧНЫЕ РАЗМЕРЫ ОПОРЫ КС-1

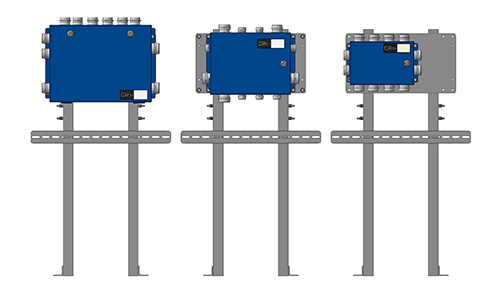

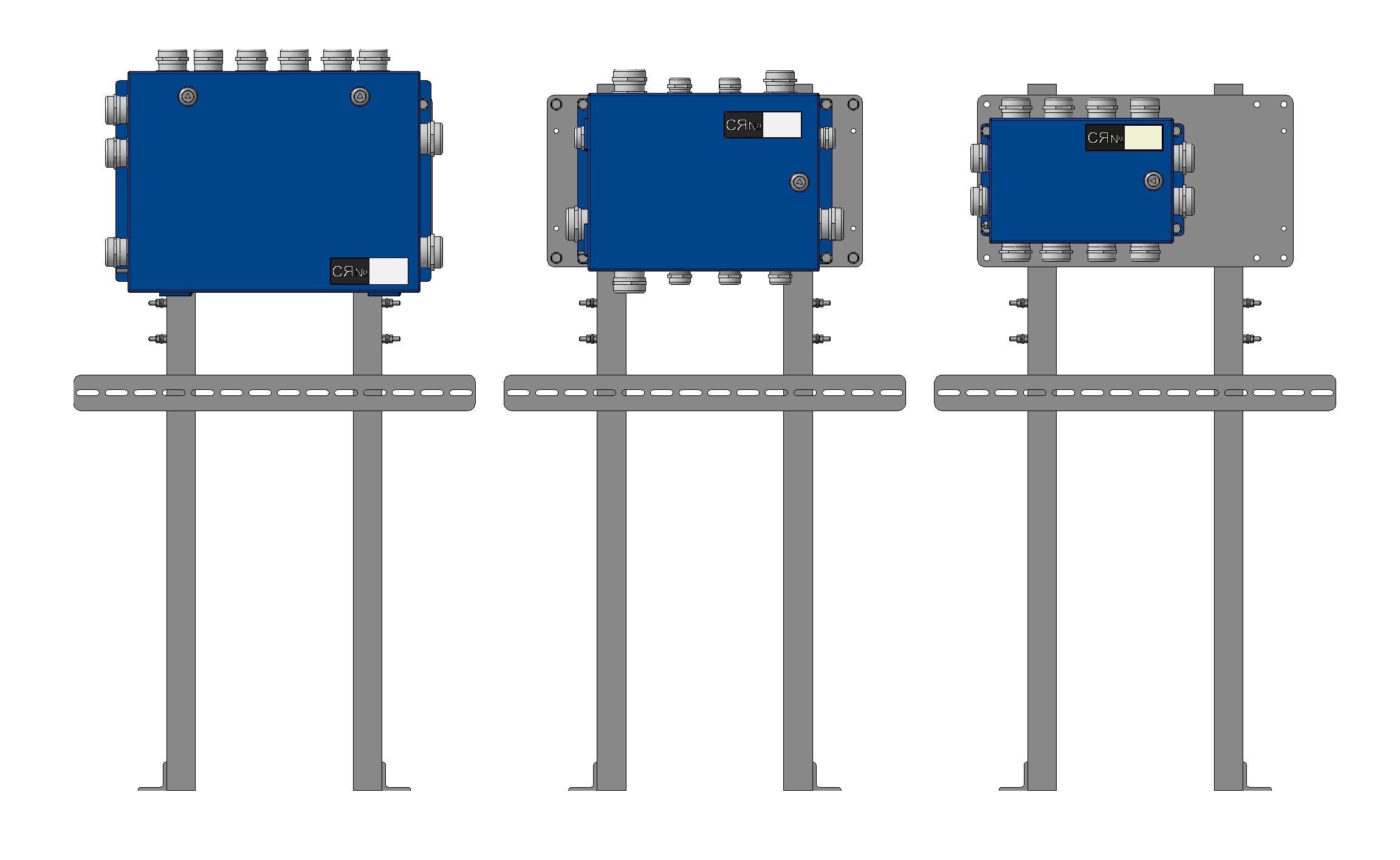

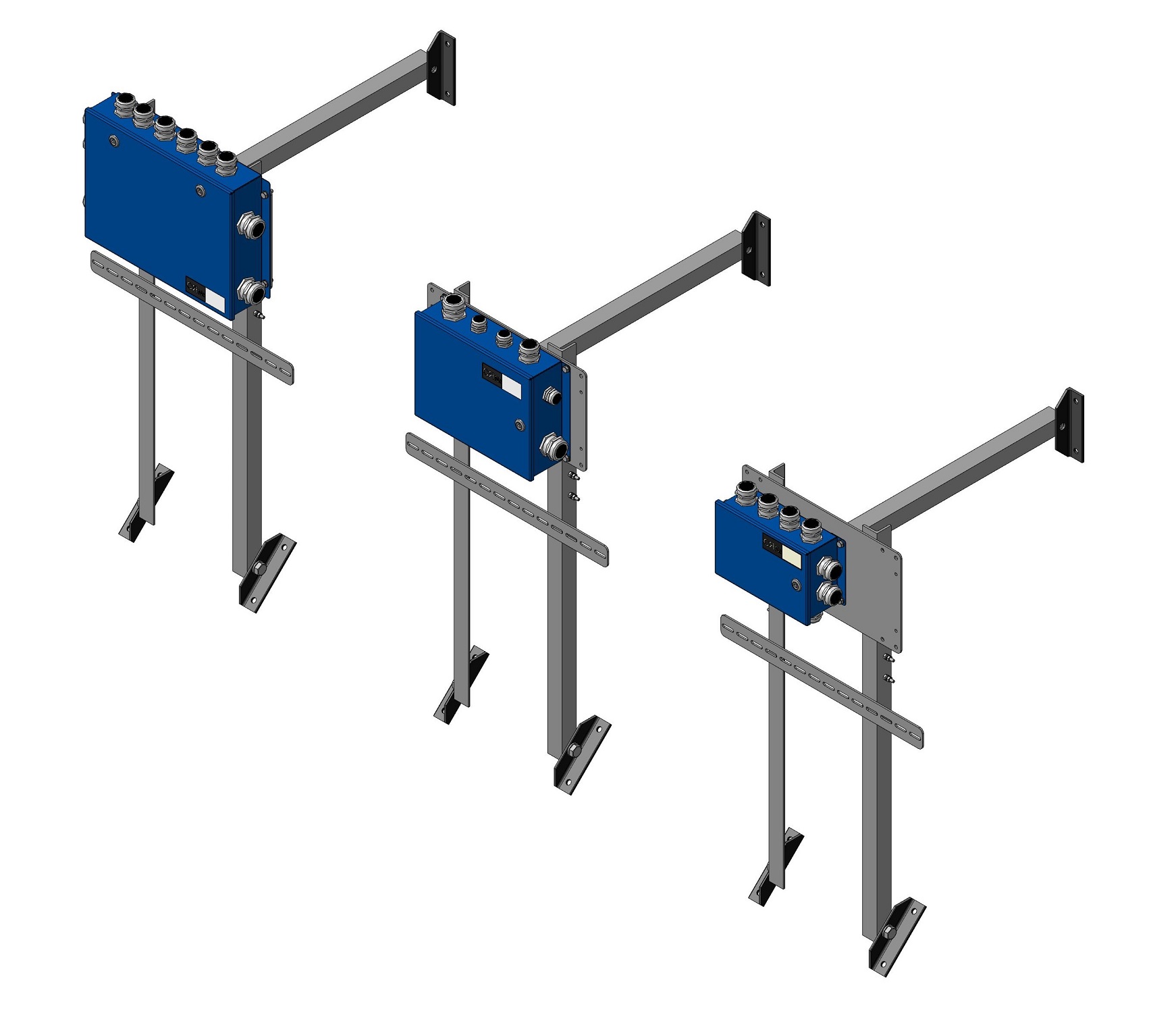

ПРИМЕРЫ РАЗМЕЩЕНИЯ ОБОРУДОВАНИЯ НА СТОЙКЕ
