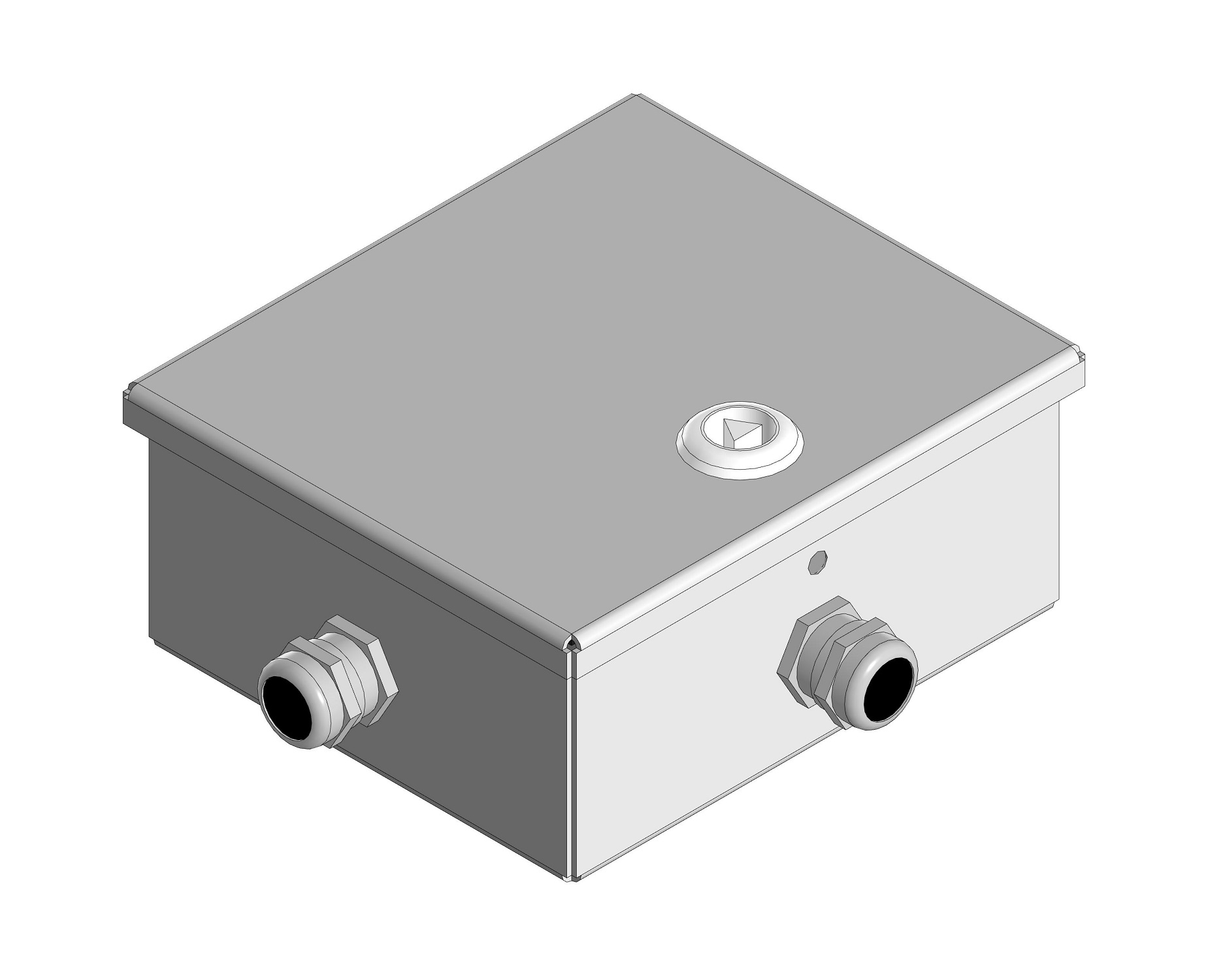

Коробка соединительная КС6

(коробка) предназначена для соединения и разветвления кабелей ёмкостью 2, 3 или 4 пары без пайки и винтовых соединений.

Коробка устанавливается на плоскую поверхность и крепится изнутри через четыре отверстия O6,5 мм.

Климатическое исполнение – У1

Степень защиты корпуса – IP65

Масса не более 1,8 кг

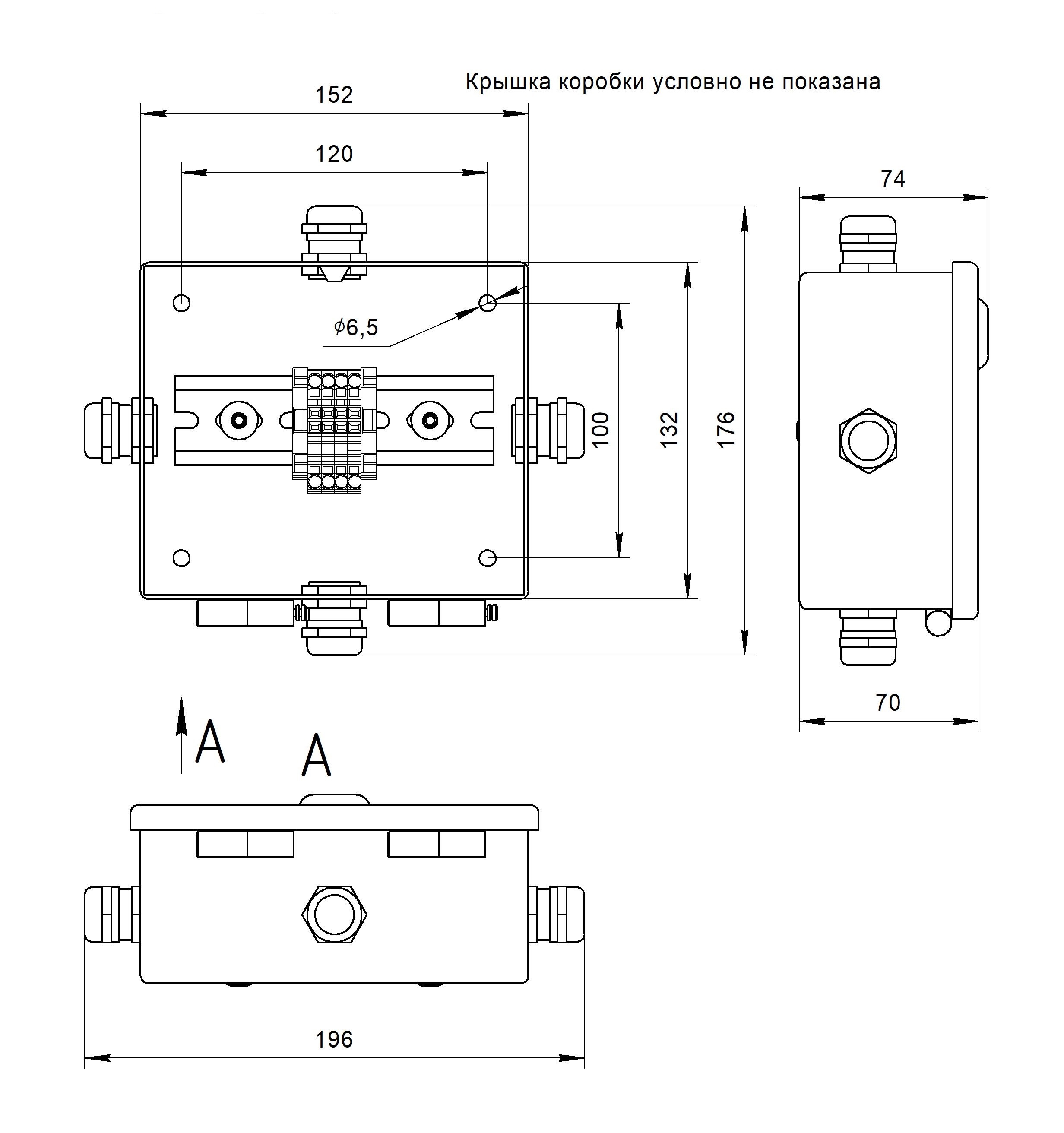

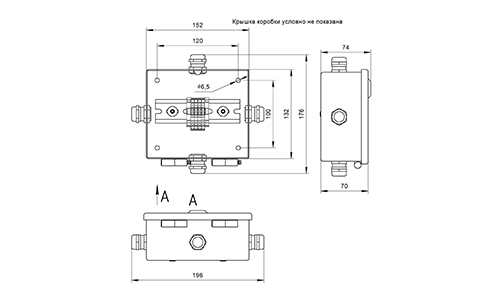

Габаритные размеры не более 176х196х74 мм

Материал корпуса – сталь оцинкованная

Цвет полимерного покрытия – RAL 7035 серый

Коробка имеет исполнения в зависимости от количества установленных клемм: 4, 6 или 8.

Пример записи обозначения в документации и при заказе:

Пример записи в документации и при заказе	Кол. клемм

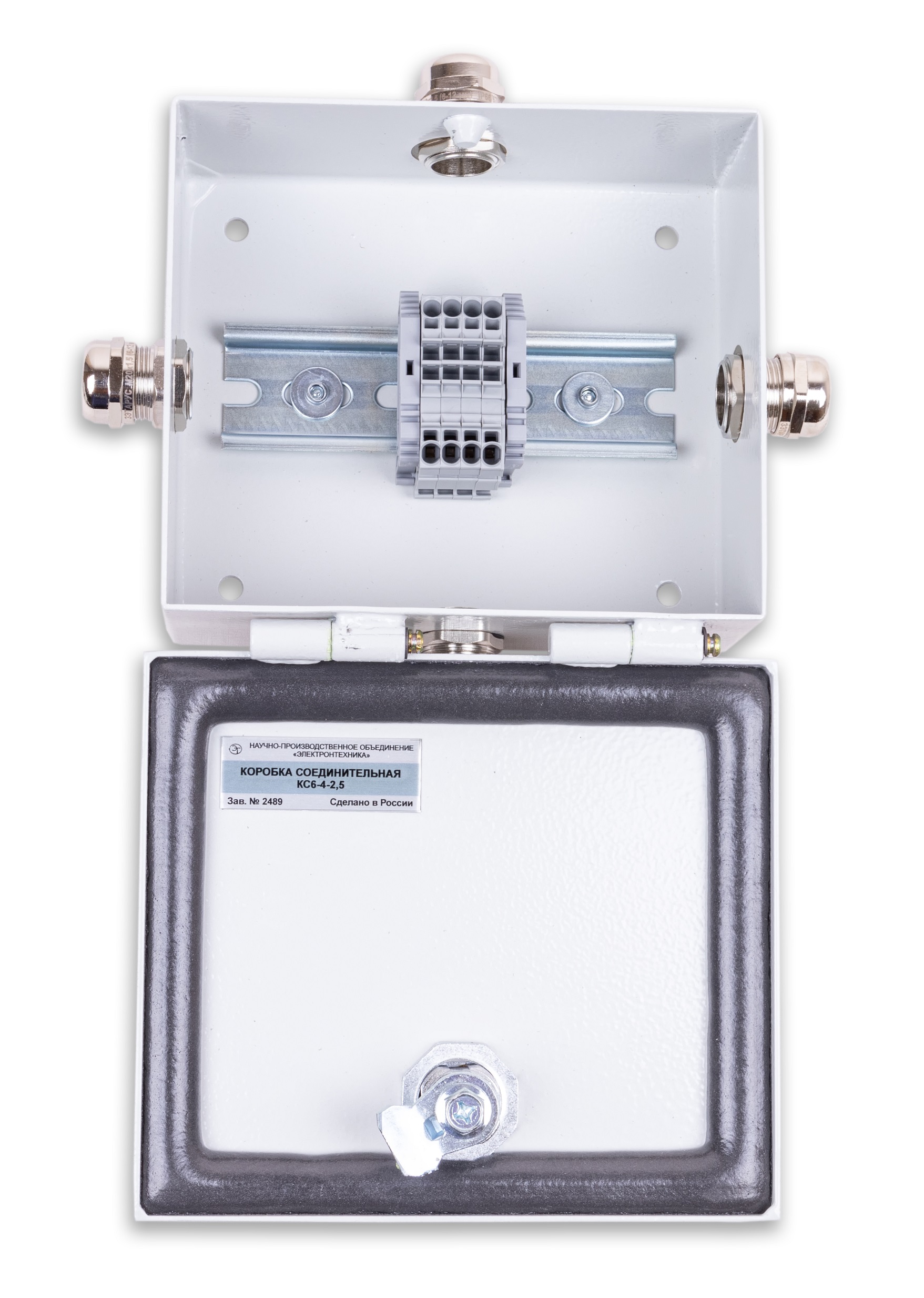

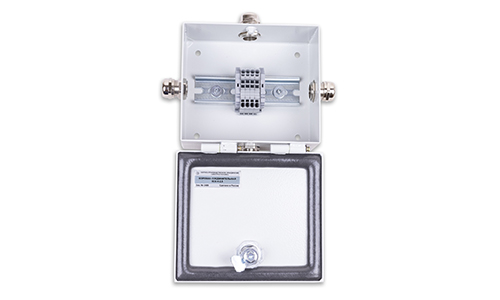

Коробка соединительная КС6-4-2,5 БРМТ.465139.035	4

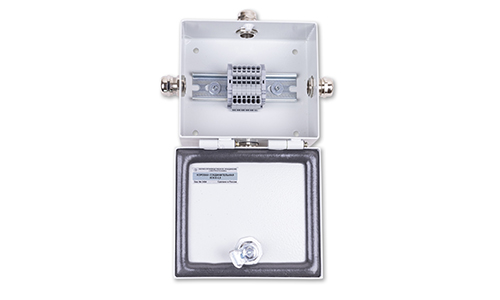

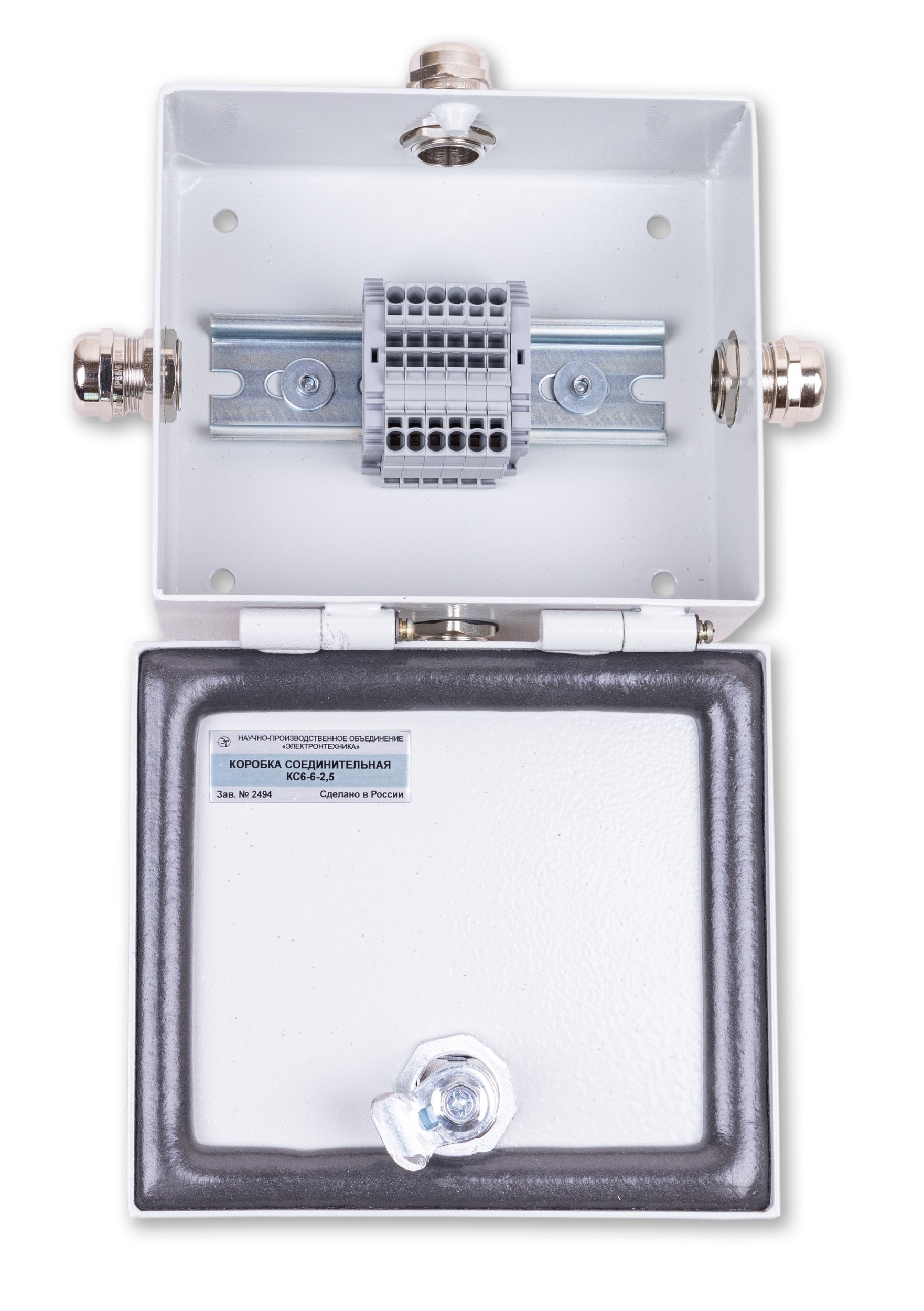

Коробка соединительная КС6-6-2,5 БРМТ.465139.035	6

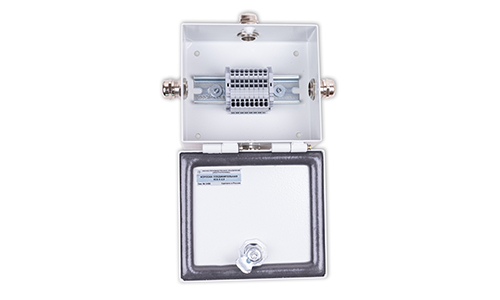

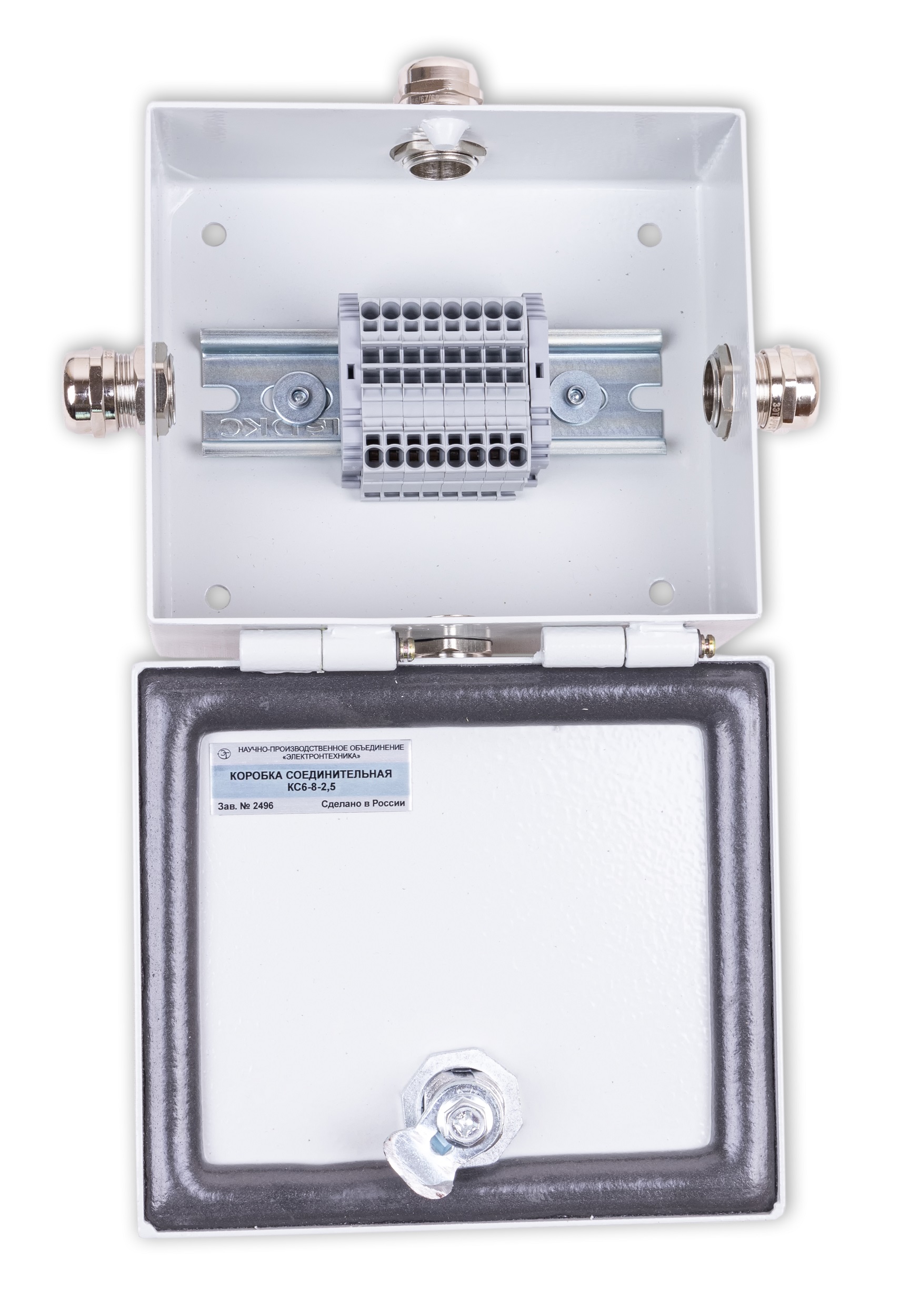

Коробка соединительная КС6-8-2,5 БРМТ.465139.035	8

Коробка имеет:

- металлические кабельные вводы с заглушками со степенью защиты IP68;

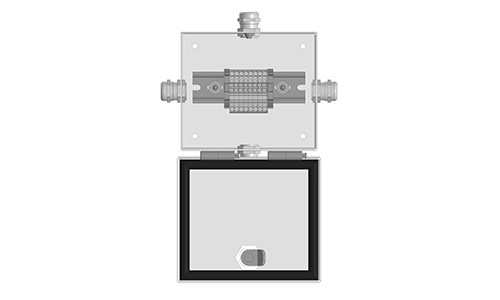

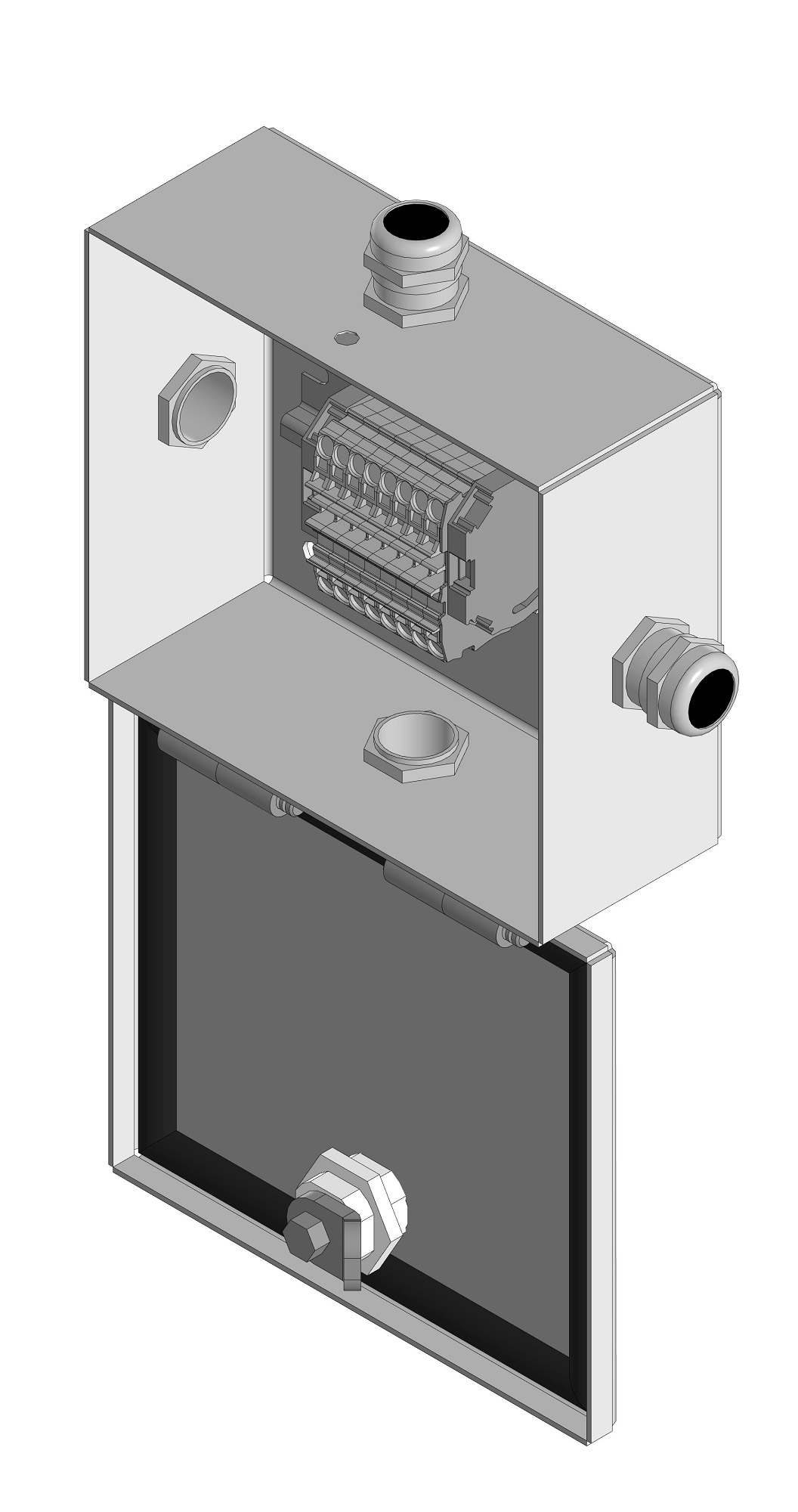

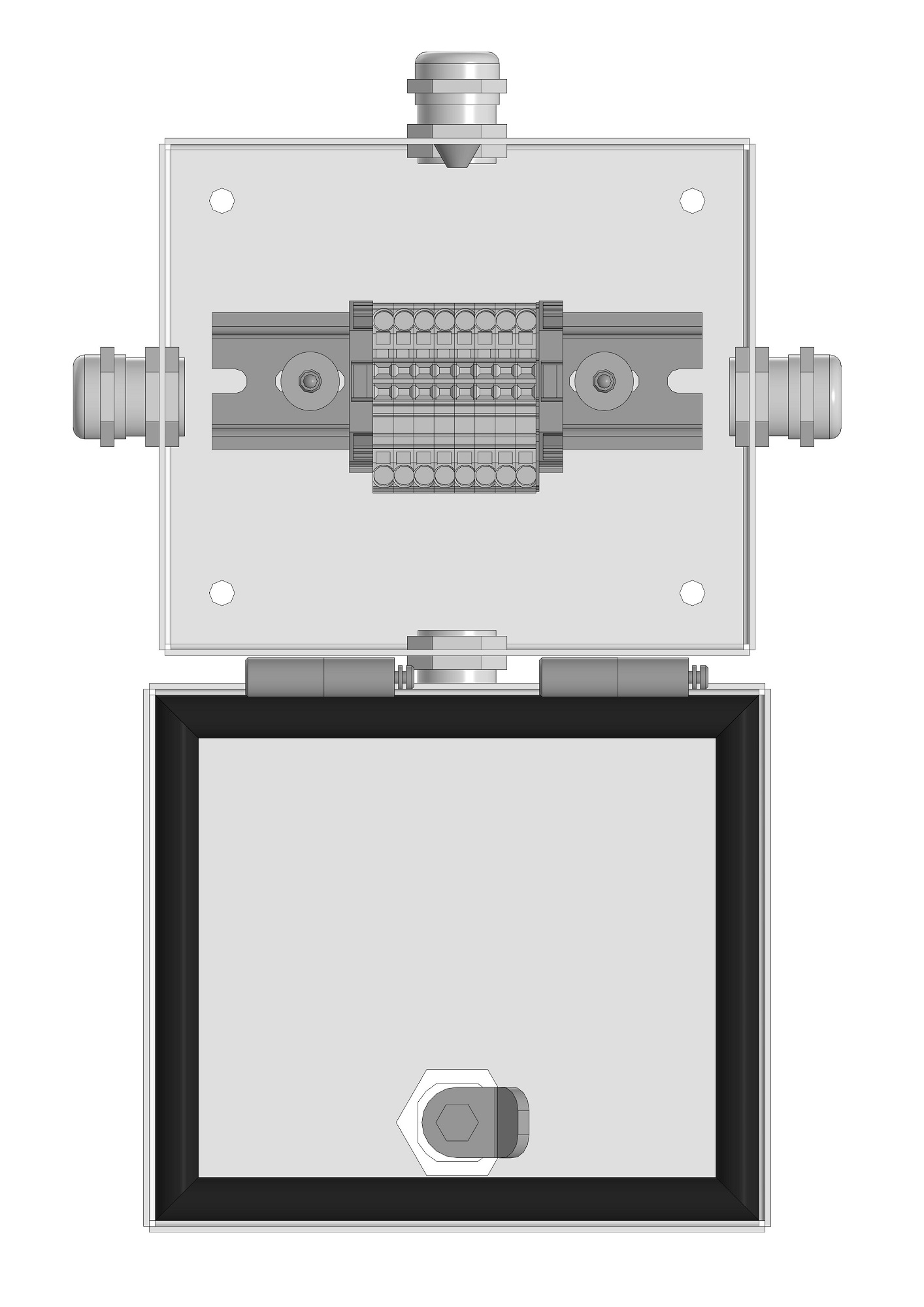

- несъёмную крышку, закреплённую на поворотных петлях, открывающуюся вниз;

- замок с трёхгранным ключом для фиксации крышки в закрытом положении;

- проходные клеммы с пружинными контактами типа Push-in с фронтальным подключением проводов с однопроволочной или многопроволочной жилами.

Наименование изделия	Кол-во.
Коробка соединительная КС6	1 шт.
Анкер М6х45	4 шт.
Ключ трёхгранный	1 шт.
Коробка соединительная КС6. Паспорт	1 экз.
Тара упаковочная	1 шт.

Наименование параметра, единица измерений	Значение
Количество клемм	4, 6, 8
Номинальное напряжение, В	800
Номинальный ток, А	24
Сечения подключаемых проводов, мм²:
- однопроволочная/многопроволочная жила	0,25…4,00
- многопроволочная жила с наконечником	0,25…2,50

Наименование параметра, единица измерений

Значение

Количество клемм

4, 6, 8

Номинальное напряжение, В

800

Номинальный ток, А

Сечения подключаемых проводов, мм²:

- однопроволочная/многопроволочная жила

0,25…4,00

- многопроволочная жила с наконечником

0,25…2,50

Кабельный ввод	Количество	Наружный диаметр кабеля
M20	4 шт.	6…12 мм

Кабельный ввод

Количество

Наружный диаметр кабеля

M20

4 шт.

6…12 мм
