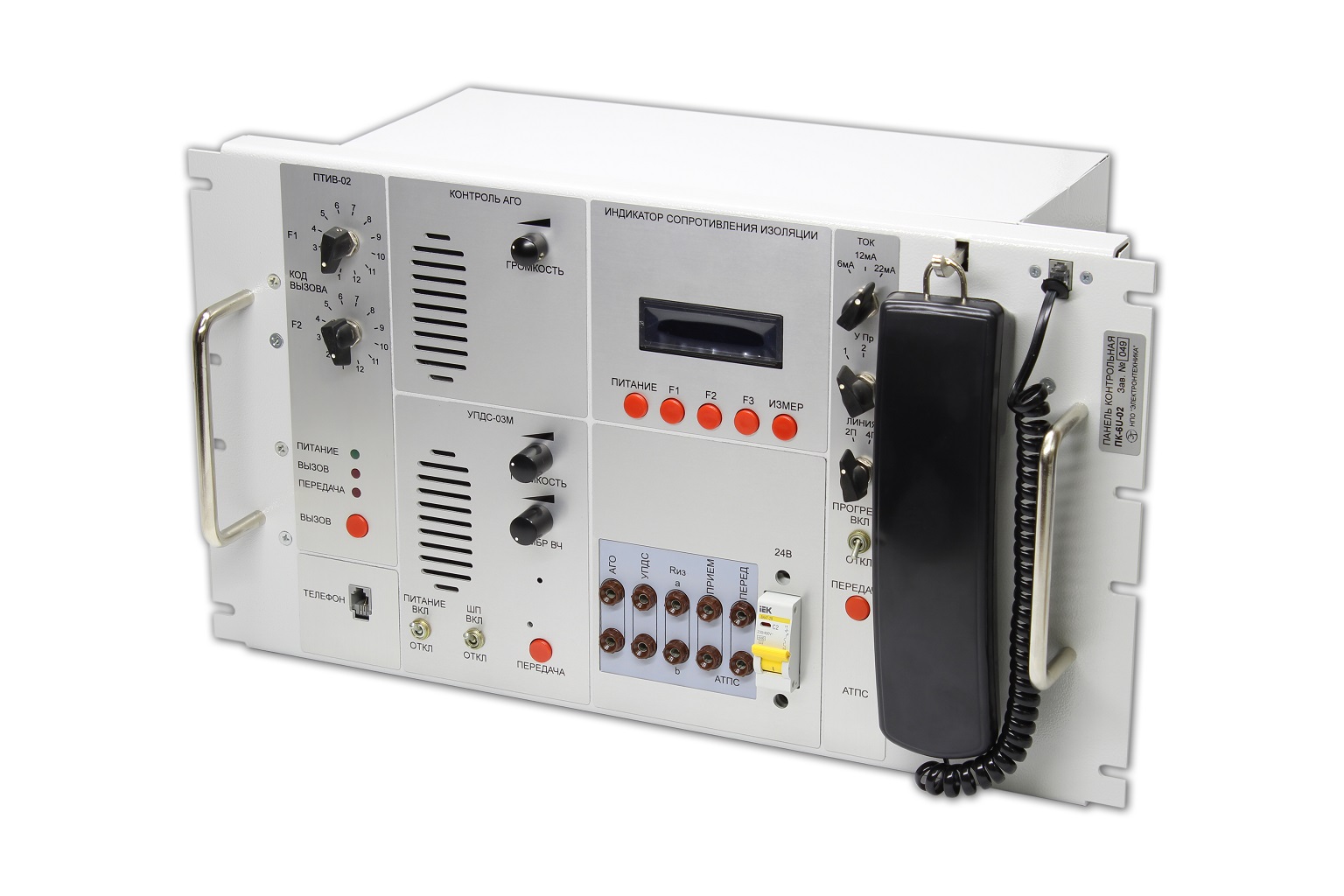

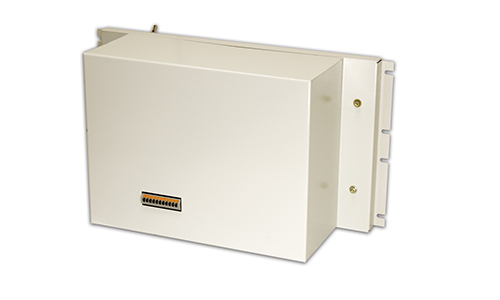

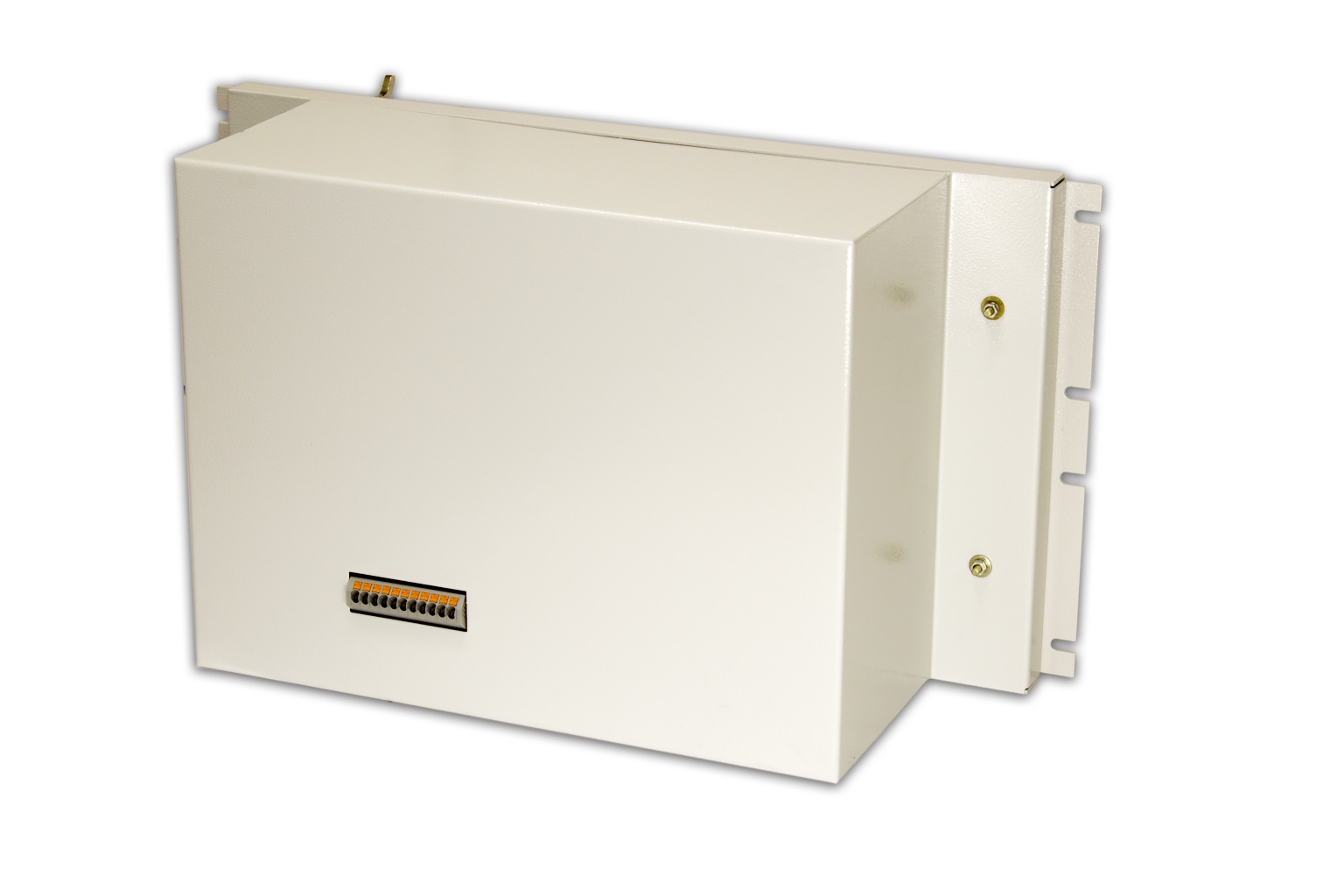

Панель контрольная ПК‑6U‑02

Панель контрольная ПК‑6U‑02

Предназначена для организации на станциях метрополитена оперативного контроля линий оперативно–технологической связи и громкоговорящего оповещения.

Климатическое исполнение – УХЛ4

Степень защиты корпуса IP20

Масса не более 0,8 кг

Габаритные размеры не более 482,6х264х215 мм

Высота – 6U

Пример записи обозначения в документации и при заказе:
Панель контрольная ПК-6U-02 ДРБА.468224.001

Панель имеет:

  • устройство проводной диспетчерской связи УПДС для громкоговорящего приёма или ведения переговоров по двухпроводным линиям технологической связи;
  • приёмник тонального избирательного вызова ПТИВ для контроля прохождения индивидуального или группового вызовов кода СК 2/12 по двухпроводным линиям технологической связи;
  • встроенный громкоговоритель с возможностью регулировки громкости для контроля трансляционных линий громкоговорящего оповещения;
  • аппарат телефонный перегонной связи АТПС с прибором звуковой сигнализации (ПЗС) для работы с двухпроводными и четырёхпроводными линями тоннельной технологической связи;
  • индикатор сопротивления изоляции для проверки сопротивления изоляции и отображением на цифровом индикаторе. Диапазон индикации сопротивления изоляции от 1,1 МОм до 5 ГОм;
  • гнёзда приборные для подключения вышеперечисленных устройств панели к соответствующим линиям связи. Подключение производиться тестовыми шнурами из комплекта поставки шкафа кроссового;
  • розетку телефонную типа 6Р2C для подключения телефонного аппарата к линии АТС;
  • выключатель автоматический двухполюсный для подключения панели контрольной к постоянному напряжению питания 24 В.

КОМПЛЕКТ ПОСТАВКИ

Изделие Кол-во
Панель контрольная ПК-6U-02 1 шт
Винт М6х12 и клетевая гайка 8 компл
Панель контрольная ПК-6U-02. Паспорт 1 экз
Тара упаковочная 1 шт

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ПАНЕЛИ

Наименование параметра Значение
Номинальное напряжение питания, В 24
Ток потребления, А, не более 2
Сечение проводов, подключаемых к клеммам, мм2 0,13…3,30

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ УСТРОЙСТВА ПРОВОДНОЙ ДИСПЕТЧЕРСКОЙ СВЯЗИ УПДС

Наименование параметра, единица измерений Значение
Напряжение питания постоянного тока, В 18 … 30
Мощность потребления, В*А, не более 9

ТРАКТ ПРИЕМА
Входное сопротивление на частоте 1000 Гц, кОм, не менее 15
Максимальный уровень входного сигнала, В(дБм), не более 5,5 (+17)
Чувствительность канала приёма, мВ(дБм) 7,8 (40)
Максимальная выходная мощность усилителя приёма, Вт, не менее 2
Ослабление частоты 50 Гц относительно частоты 1000 Гц, дБ, не менее минус 25
Диапазон регулировки АЧХ тракта приема регулятором "ТЕМБР ВЧ" на частоте 3,5 кГц относительно частоты 800Гц, дБ, не менее от +10 до минус 6

ТРАКТ ПЕРЕДАЧИ
Максимальный уровень выходного сигнала на нагрузке 240 Ом, В(дБм) 5,5 (+17)
Выходное сопротивление при включённой передаче в диапазоне частот (300…3400) Гц, Ом, не более 40
Коррекция АЧХ тракта передачи на частоте 3500 Гц относительно частоты 800 Гц, дБ +10 … +16
Диапазон регулировки выходного уровня передачи, дБ, не менее 20

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ПРИЁМНИКА ТОНАЛЬНОГО ИЗБИРАТЕЛЬНОГО ВЫЗОВА ПТИВ

Наименование параметра, единица измерений Значение
Напряжение питания постоянного тока, В 18 … 30
Мощность потребления, Вт, не более 5

ТРАКТ ПРИЕМА
Входное сопротивление в диапазоне частот (300…3400) Гц, кОм, не менее 30
Максимальный уровень входного сигнала, дБ, не менее +14
Минимальный уровень входного сигнала, дБ, не менее минус 40
Номинальные значения частот, Гц, при кодах настройки:
"1" 316
"2" 430
"3" 585
"4" 795
"5" 1080
"6" 1470
"7" 1470
"8" 890
"9" 1215
"10" 1360
"11" 1620
"12" 2720

ТРАКТ ПЕРЕДАЧИ
Максимальный уровень выходного сигнала на нагрузке 240 Ом, дБ +8
Выходное сопротивление в двухпроводном включении при включенной передаче в диапазоне частот (300…3400) Гц, Ом, не более 40
Диапазон регулировки выходного уровня передачи, дБ, не менее 20

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ БЛОКА АППАРАТУРЫ ГРОМКОГО ОПОВЕЩЕНИЯ АГО

Наименование параметра, единица измерений Значение
Рабочее напряжение, В 100
Номинальная выходная мощность громкоговорителя, Вт 3
Сопротивление громкоговорителя, Ом 8
Частотный диапазон громкоговорителя, кГц 0,21…16

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ АППАРАТА ТЕЛЕФОННЫЙ ПЕРЕГОННОЙ СВЯЗИ

Токи потребления телефона при изменении напряжения на линии связи от 12 В до 48 В в двухпроводном включении при разных положениях переключателя SA5 "ТОК" мА: в режиме приема 6 мА 5,5 … 7,0
12 мА 11,0…14,5
22 мА 19,5…25,0
в режиме передачи и при положении переключателя SA3 "ПРОГРЕСС" - "ВКЛ" 6 мА 10…30
12 мА 15…35
22 мА 23…43
в режиме передачи и при положении переключателя SA3 "ПРОГРЕСС" - "ВЫКЛ" 6 мА 17…35
12 мА 20…40
22 мА 26…50
Токи потребления телефона при изменении напряжения на линии связи от 12 В до 48 В в четырехпроводном включении от канала передачи в режиме передачи: при положении переключателя SA3 "ПРОГРЕСС" - "ВКЛ"   6,5…9,5
при положении переключателя SA3 "ПРОГРЕСС" - "ВЫКЛ"   16…27
Уровень сигнала на выходе тракта передачи телефона при уровне акустического сигнала 96 дБ частотой 1000 Гц на микрофоне, дБ, при положении переключателя уровень передачи: в двухпроводном включении "0" -20…-10
"1" -10…0
в четырёхпроводном включении "0" -14…-4
"1" -4…4
Уровень звукового давления на динамике трубки при уровне сигнала минус 18 дБ на входе тракта приёма телефона, дБ, не менее, при положении переключателя уровня приёма "1" 90
"2" 100
"3" 85
Затухание, вносимое в линию связи телефоном на частоте 1000 Гц при сопротивлении шлейфа 600 Ом, дБ, не более   0,5
Уровень звукового давления на расстоянии 1 м по оси ПЗС-04 при вызывном сигнале 60 В 50 Гц, дБ, не менее   90

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ИНДИКАТОРА СОПРОТИВЛЕНИЯ ИЗОЛЯЦИИ ИСИ-02

Наименование параметра, единица измерений Значение
Напряжение питания постоянного тока, В 18…30
Максимальная мощность потребления, Вт 5
Максимальная величина перенапряжения (при воздействиии импульса длительностью 1 с при входном напряжении 24 В), В 50
Диапазон измерения сопротивлений изоляции, МОм 1,1…5000
Относительная погрешность при измерении сопротивления изоляции, не хуже, %
- в диапазоне измеряемых сопротивлений от 1,1 МОм до 1 ГОм 5
- в диапазоне измеряемых сопротивлений от 1 ГОм до 5 ГОм 10
Максимальное коммутируемое постоянное напряжение по выходу типа "сухой контакт", В 100
Максимальный коммутируемый постоянный ток по выходу типа "сухой контакт", А 0,2
Количество устанавливаемых порогов аварийной сигнализации по результатам измерения сопротивления изоляции 1
Характеристики внешнего динамика:
- максимальная мощность, Вт 0,5
- электрическое сопротивление, Ом 50

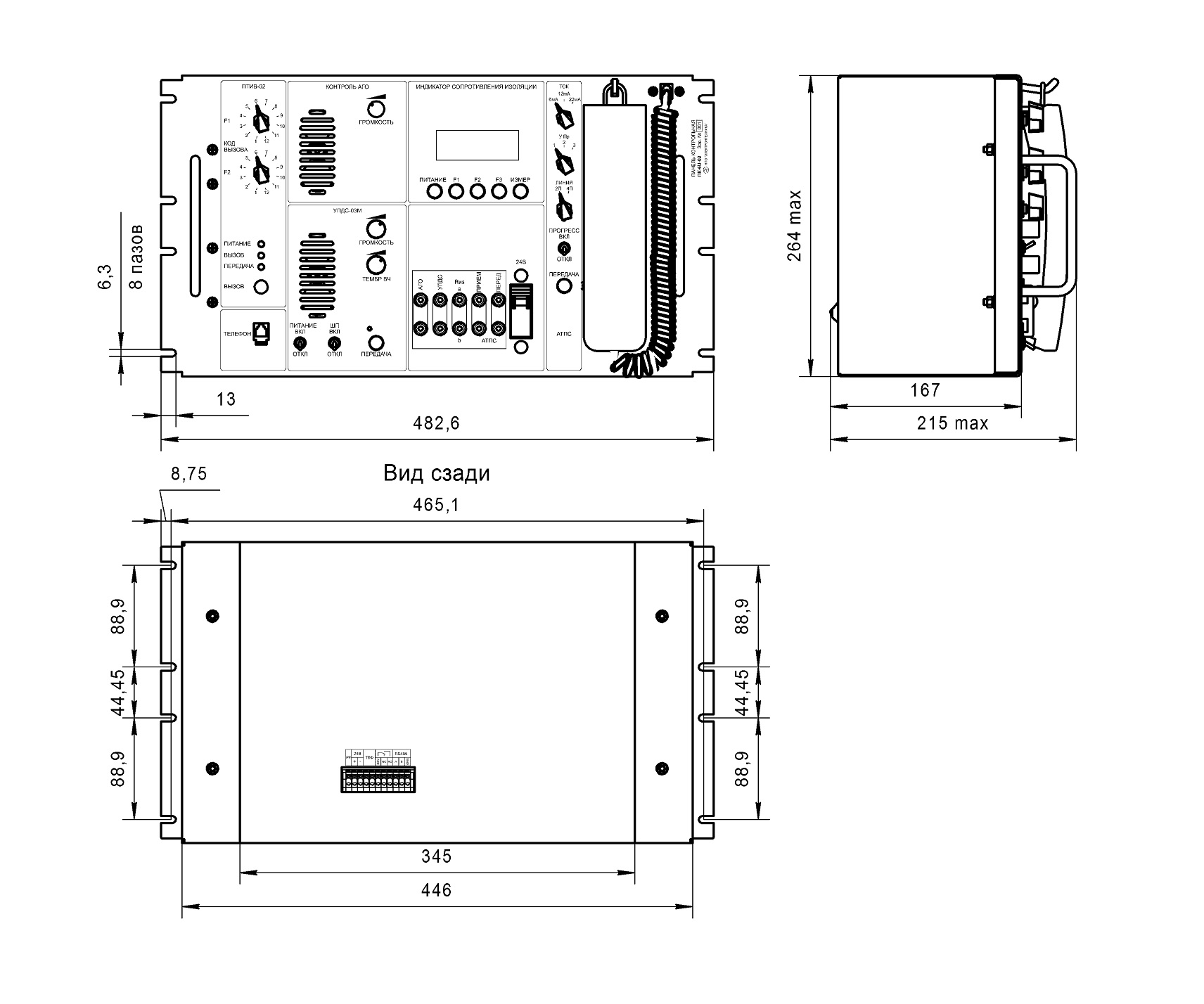

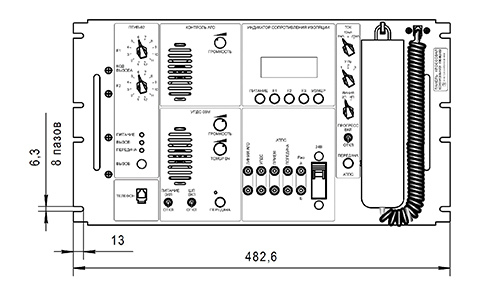

ОБЩИЙ ВИД, ГАБАРИТНЫЕ И УСТАНОВОЧНЫЕ РАЗМЕРЫ

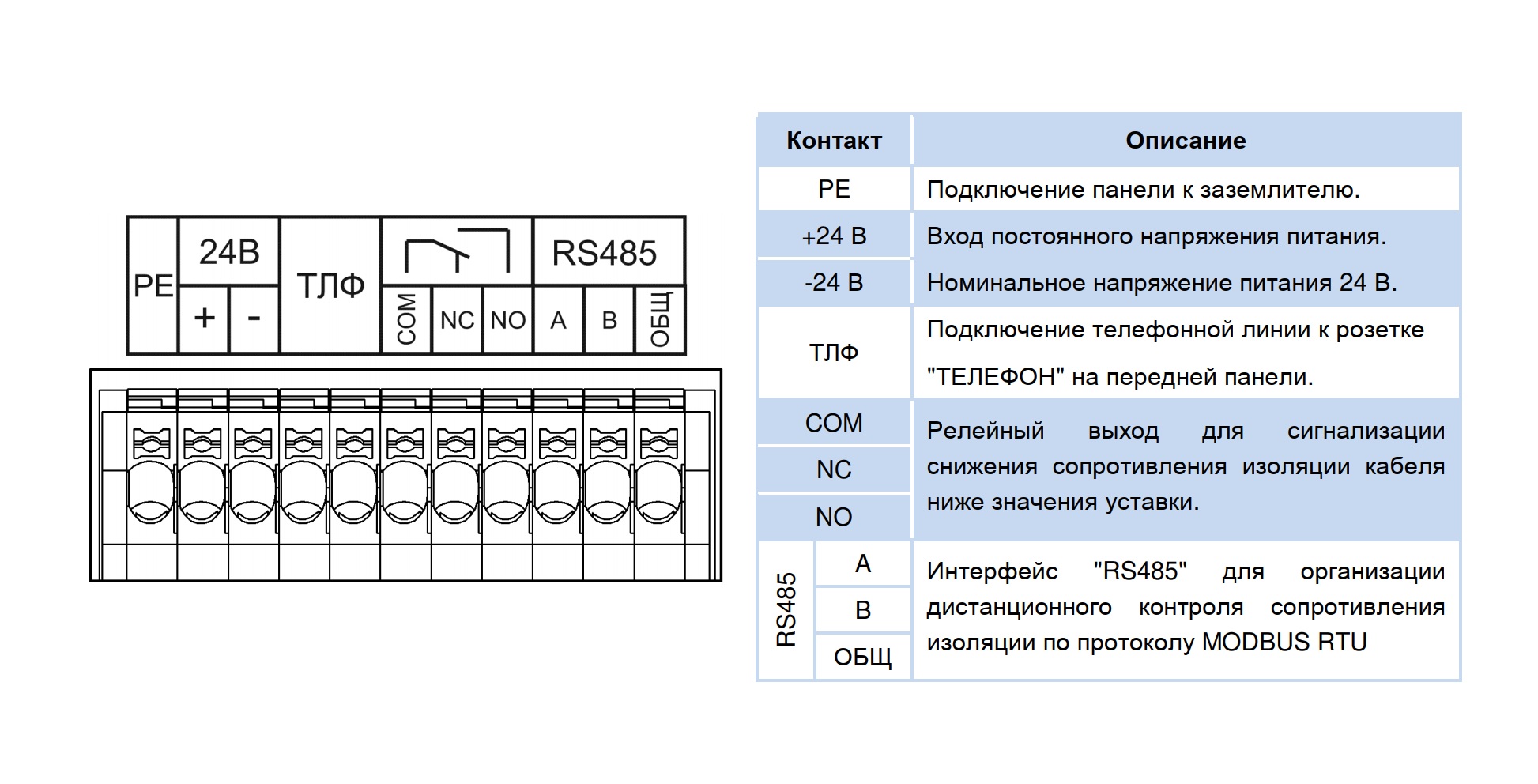

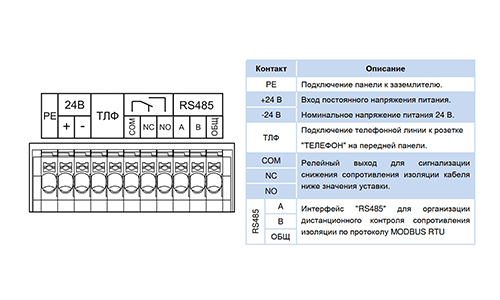

НАЗНАЧЕНИЕ КЛЕММ ДЛЯ ПОДКЛЮЧЕНИЯ ПАНЕЛИ
