Устройство защиты электродвигателей УЗ‑ЭД‑25Н‑220

Фото

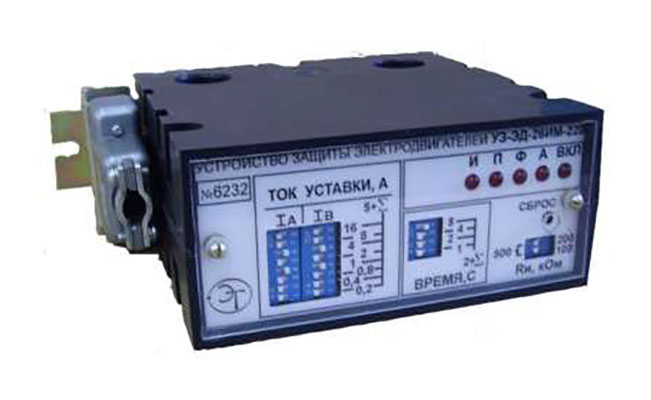

Устройство защиты электродвигателей УЗ‑ЭД‑25Н‑220

Устройство в данном исполнении имеет встроенные датчики тока и предназначено для защиты трехфазных асинхронных электродвигателей инерционных агрегатов (с затяжным временем пуска: от 10с до 40с) мощностью от 2 до 75 кВт.

Устройство обеспечивает:

управление переключением обмоток электродвигателя в звезду на время пускового интервала, автоматически формируемого от момента включения электродвигателя;
увеличение токовой уставки на время пускового интервала;
отключение электродвигателя при перегрузках по току;

отключение электродвигателя при обрыве фазы или перекосе фаз и при изменении чередования фаз (для реверсивных двигателей устройство защиты включают до коммутатора реверса);
индикацию аварийного срабатывания устройства защиты;
выдержку интервала времени запрета повторного пуска.

Устройство соответствует исполнению УХЛ категории 3.1 по ГОСТ 15150 с расширенным рабочим диапазоном температур от -40 до + 50 °С.

Конструктивно устройство выполнено в корпусе из ударопрочного полистирола.

Для крепления устройства на монтажной панели электрошкафа предусмотрена установочная планка с двумя пазами (под винты М4), расположенная на задней стенке корпуса устройства.

Подключение внешних датчиков тока и каналов управления осуществляется с помощью стандартных разъёмов.

Все органы управления и индикации вынесены на переднюю панель устройства и закрыты прозрачной крышкой.

Изменения параметров управления и защит осуществляется с помощью микропереключателей.

В комплект поставки входят: устройство защиты электродвигателя, комплект разъемов, руководство по эксплуатации.

Скачать описание в PDF

Наименование параметра, единица измерений	Значение
Напряжение питания переменного тока, В	без адаптера 380/220В	220
через адаптер 380/220В	380
Ток потребления, мА, не более	25
Переменный ток, коммутируемый устройством по цепи управления пускателем при напряжении от 127 В до 380 В, А, не более *	2
Кратковременные токовые перегрузки по цепи управления, А, не более	4
Диапазон уставок тока срабатывания защиты, А, с шагом 1 А	5 … 170
Предельная погрешность токов уставки, %	5
Диапазон уставок времени срабатывания защиты в рабочем режиме двигателя (перегрузка 30% по току), с, с шагом 1 с	2 … 17
Диапазон уставок времени срабатывания защиты в рабочем режиме двигателя при 6-кратной перегрузке по току, с	1 … 7
Порог срабатывания защиты по перекосу фаз	по току, %	35±4
по углу, град	20±3
Диапазон переключения пускового интервала, с, с шагом 1 с	1 … 16
Кратность повышения токовой уставки в пусковом интервале времени, раз	2,5±0,5
Габаритные размеры устройства, мм, не более	140?55?124

Наименование параметра, единица измерений

Значение

Напряжение питания переменного тока, В

без адаптера 380/220В

220

через адаптер 380/220В

380

Ток потребления, мА, не более

Переменный ток, коммутируемый устройством по цепи управления пускателем при напряжении от 127 В до 380 В, А, не более *

Кратковременные токовые перегрузки по цепи управления, А, не более

Диапазон уставок тока срабатывания защиты, А, с шагом 1 А

5 … 170

Предельная погрешность токов уставки, %

Диапазон уставок времени срабатывания защиты в рабочем режиме двигателя (перегрузка 30% по току), с, с шагом 1 с

2 … 17

Диапазон уставок времени срабатывания защиты в рабочем режиме двигателя при 6-кратной перегрузке по току, с

1 … 7

Порог срабатывания защиты по перекосу фаз

по току, %

35±4

по углу, град

20±3

Диапазон переключения пускового интервала, с, с шагом 1 с

1 … 16

Кратность повышения токовой уставки в пусковом интервале времени, раз

2,5±0,5

Габаритные размеры устройства, мм, не более

140?55?124
