Устройство защиты электродвигателей УЗ‑ЭД‑26И‑220

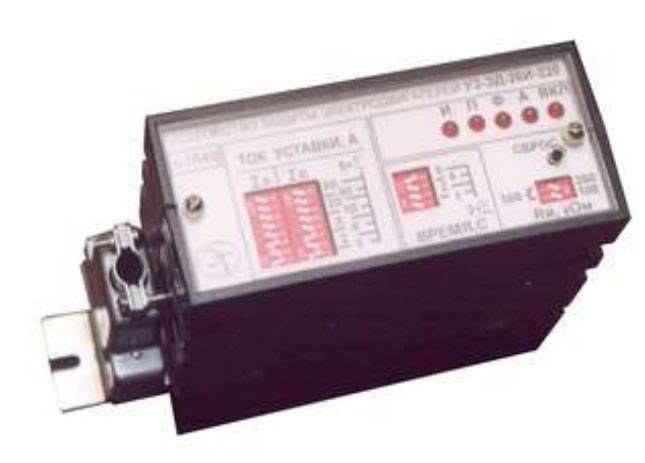

Фото

Устройство защиты электродвигателей УЗ‑ЭД‑26И‑220

Устройство в данном исполнении имеет встроенные датчики тока и предназначено для защиты трехфазных асинхронных электродвигателей мощностью от 2 до 75 кВт.

Устройство обеспечивает:

предпусковой контроль сопротивления изоляции;
отключение электродвигателя при перегрузках по току;
отключение электродвигателя при обрыве фазы или перекосе фаз и при изменении чередования фаз (для реверсивных двигателей устройство защиты включают до коммутатора реверса);

индикацию аварийного срабатывания устройства защиты;
выдержку интервала времени запрета повторного пуска.

Устройство соответствует исполнению УХЛ категории 3.1 по ГОСТ 15150 с расширенным рабочим диапазоном температур от -40 до + 50 °С.

Конструктивно устройство выполнено в корпусе из ударопрочного полистирола.

Для крепления устройства на монтажной панели электрошкафа предусмотрена установочная планка с двумя пазами (под винты М4), расположенная на задней стенке корпуса устройства.

Подключение внешних датчиков тока и каналов управления осуществляется с помощью стандартных разъёмов.

Все органы управления и индикации вынесены на переднюю панель устройства и закрыты прозрачной крышкой.

Изменения параметров управления и защит осуществляется с помощью микропереключателей.

В комплект поставки входят: устройство защиты электродвигателя, комплект разъемов, руководство по эксплуатации.

Скачать описание в PDF

Наименование параметра, единица измерений	Значение
Напряжение питания переменного тока, В	без адаптера 380/220В	220
через адаптер 380/220В	380
Ток потребления, мА, не более	25
Переменный ток, коммутируемый устройством по цепи управления пускателем при напряжении от 127 В до 380 В, А, не более *	2
Кратковременные токовые перегрузки по цепи управления, А, не более	4
Диапазон уставок тока срабатывания защиты, А, с шагом 1 А	5 … 170
Предельная погрешность токов уставки, %	5
Диапазон уставок времени срабатывания защиты в рабочем режиме двигателя (перегрузка 30% по току), с, с шагом 1 с	2 … 17
Диапазон уставок времени срабатывания защиты в рабочем режиме двигателя при 6-кратной перегрузке по току, с	1 … 7
Порог срабатывания защиты по перекосу фаз	по току, %	35±4
по углу, град	20±3
Порог контроля сопротивления изоляции, кОм	основной	500
дополнительные	100 200
Габаритные размеры устройства, мм, не более	140x55x124
