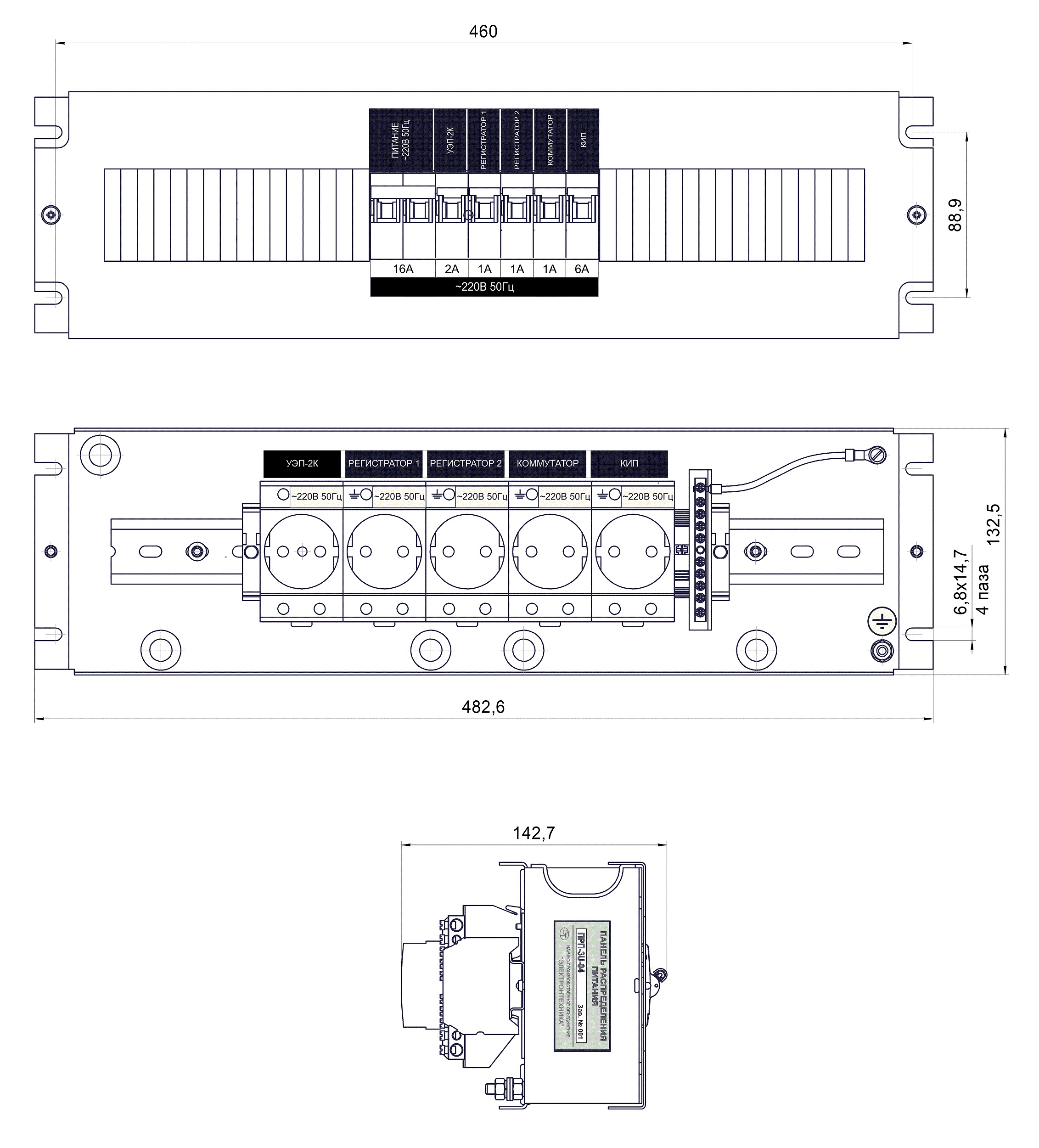

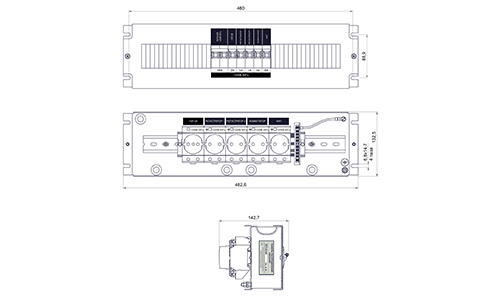

Общий вид, габаритные и установочные размеры панели
- +7 (4832) 51-02-40
- et@et32.ru
- РОССИЯ, 241031, г. Брянск, бульвар Щорса, 1, оф.301

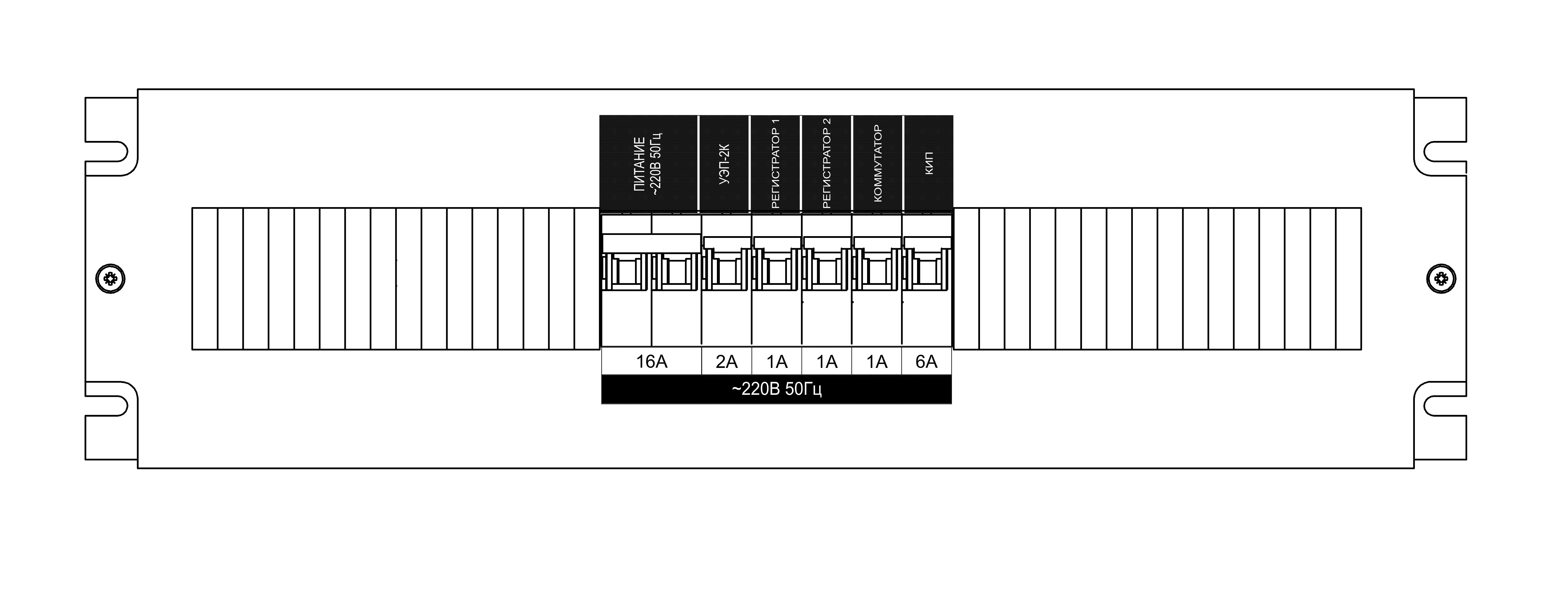

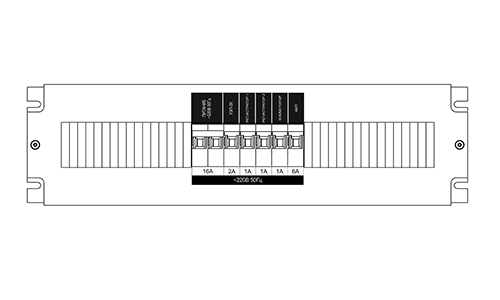

Панель распределения питания ПРП-3U-04
Панель распределения питания ПРП-3U-04
(панель) предназначена для организации электропитания оборудования на станциях метрополитена от сети переменного напряжения 220 В 50 Гц.
Панель обеспечивает распределение переменного напряжения 220 В 50 Гц на пять нагрузок: устройство электропитания УЭП-2К, два регистратора, коммутатор и контрольно-измерительный прибор.
Климатическое исполнение – УХЛ 4
Степень защиты корпуса – IP30
Масса не более 4,1 кг
Габаритные размеры не более 482,6х132,5х142,7 мм
Высота панели – 3U
КОМПЛЕКТ ПОСТАВКИ
| Наименование | Кол-во |
|---|---|
| Панель распределения питания ПРП-3U-04 | 1 шт. |
| Винт оцинкованный М6х12 | 4 шт. |
| Гайка клетьевая М6 | 4 шт. |
| Шайба зубчатая М6 | 2 шт. |
| Панель распределения питания ПРП-3U-04. Паспорт | 1 экз. |
| Тара упаковочная | 1 шт. |
| Наименование параметра, единица измерений | Значение | ||
|---|---|---|---|
| Номинальное напряжение питающей сети, В | 220 | ||
| Частота питающей сети, Гц | 50 | ||
| Количество выходов переменного напряжения 220 В 50 Гц с максимальным током, шт. | |||
| – 1 А | 3 | ||
| – 2 А | 1 | ||
| – 6 А | 1 | ||
| Сечение жил проводов, подключаемых к клеммам, мм2: | |||
| – однопроволочная | 0,34…4,00 | ||
| – многопроволочная | 0,34…2,50 | ||
| – многопроволочная с наконечником | 0,25…2,50 | ||
