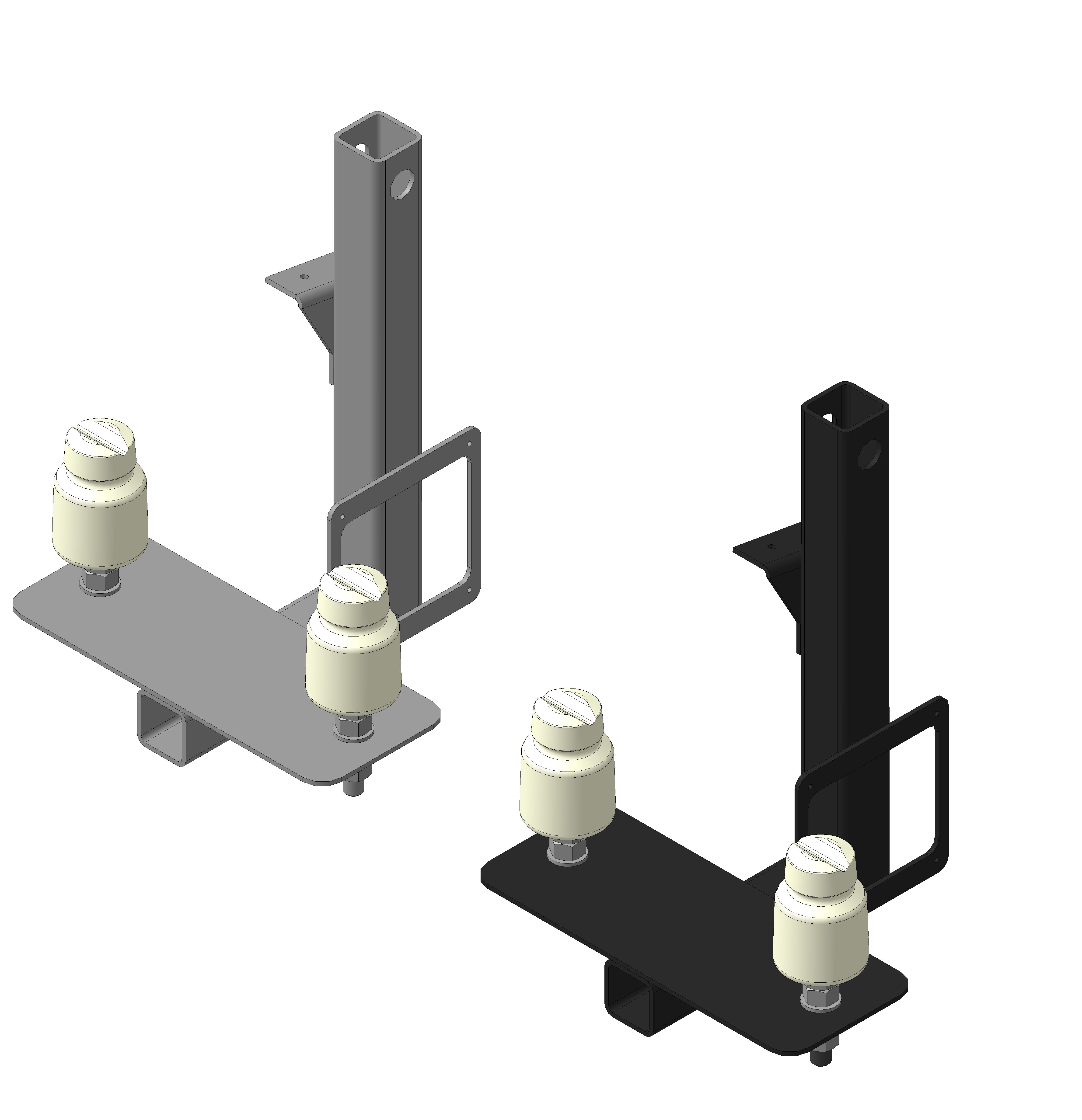

КРОНШТЕЙН ВОЛНОВОДА КВ-7

КРОНШТЕЙН ВОЛНОВОДА КВ-7

предназначен для крепления волновода.

Масса не более 8,2 кг

Габаритные размеры не более: 440х330х299 мм

Кронштейн имеет место для установки блока согласованной нагрузки ПРС БСН-02КВ

Пример записи обозначения в документации и при заказе:
Кронштейн волновода КВ-7-НЕРЖ БРМТ.301318.070 Чёрный
Кронштейн волновода КВ-7-ОЦ БРМТ.301318.070 Чёрный
Кронштейн волновода КВ-7-НЕРЖ БРМТ.301318.070 Серый
Кронштейн волновода КВ-7-ОЦ БРМТ.301318.070 Серый

КОМПЛЕКТ ПОСТАВКИ

Наименование Кол., шт.
Кронштейн волновода КВ-7 с двумя изоляторами ТФ-20 1
Болт М20х100 1
Винт М8x40 2
Гайка М20 2
Гайка с зубчатым фланцем М8 2
Шайба 20 2
Пластина БРМТ.741128.080 1

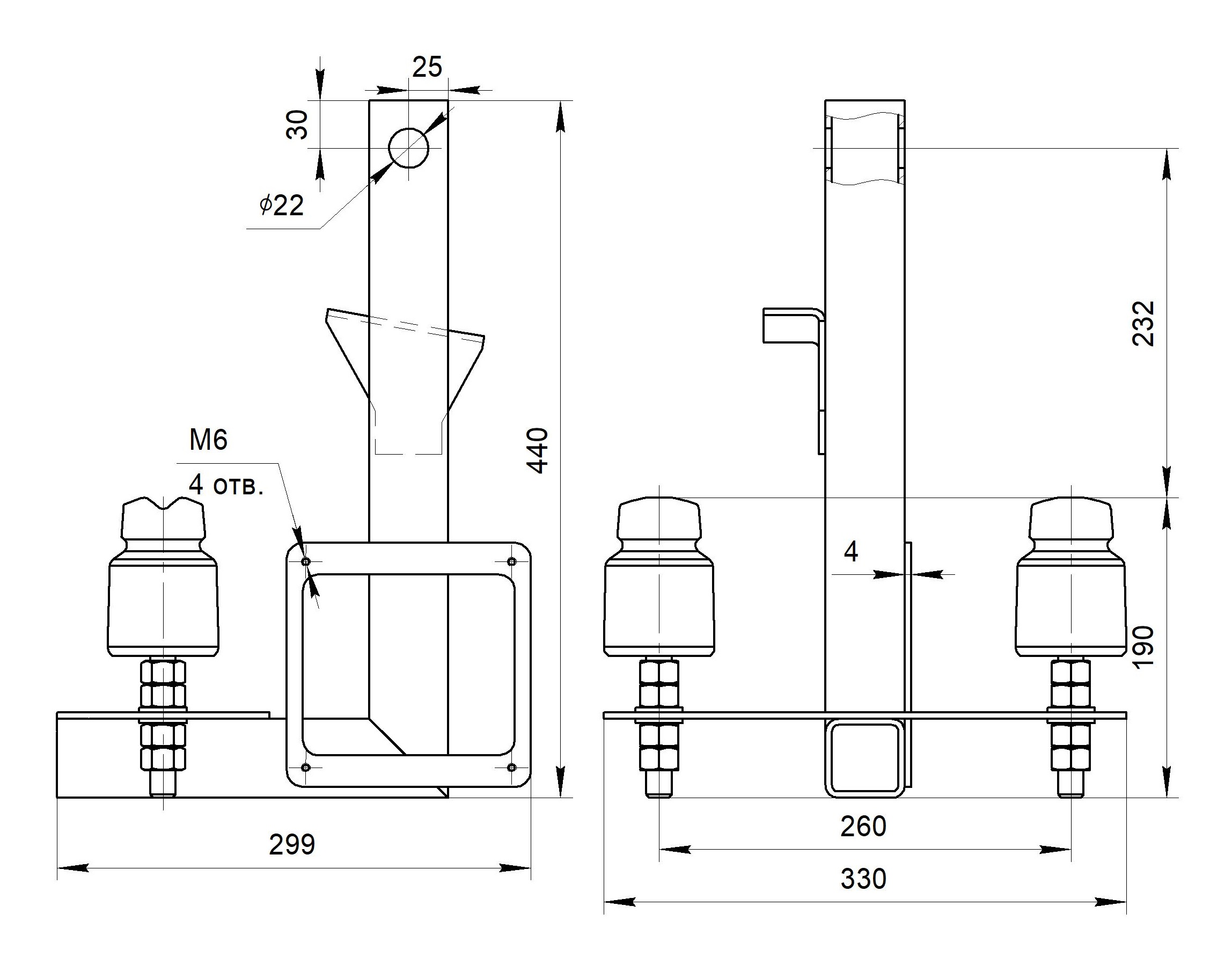

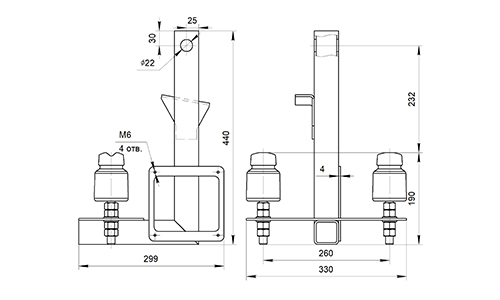

ОБЩИЙ ВИД, ГАБАРИТНЫЕ И УСТАНОВОЧНЫЕ РАЗМЕРЫ

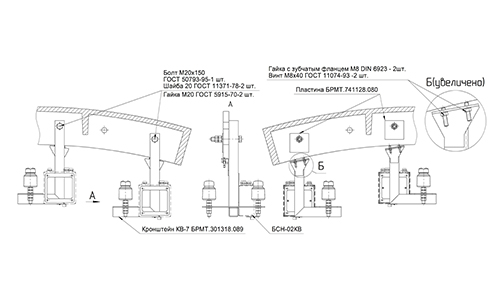

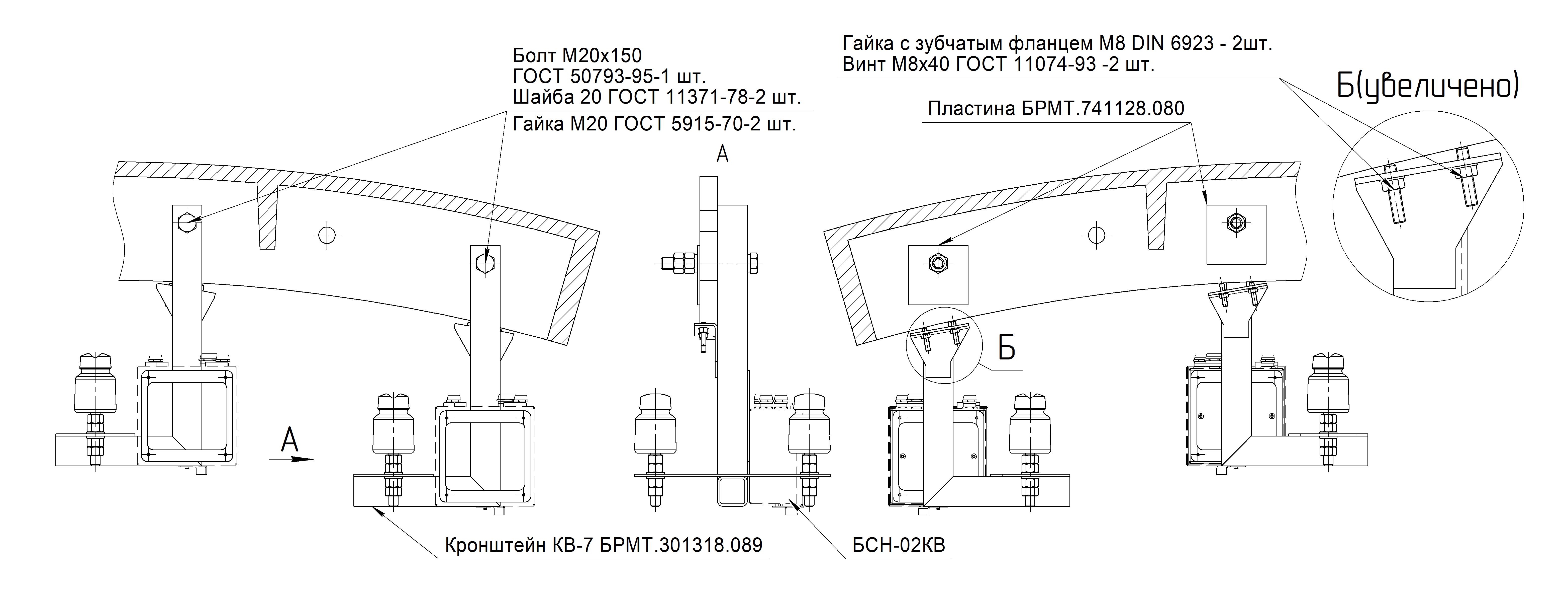

ПРИМЕР РАЗМЕЩЕНИЯ КРОНШТЕЙНА
