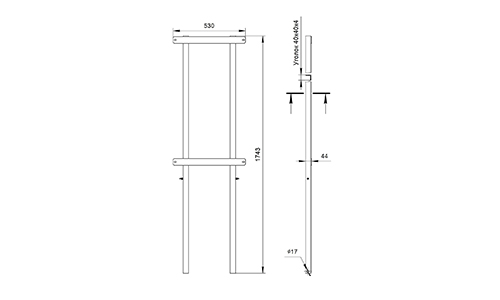

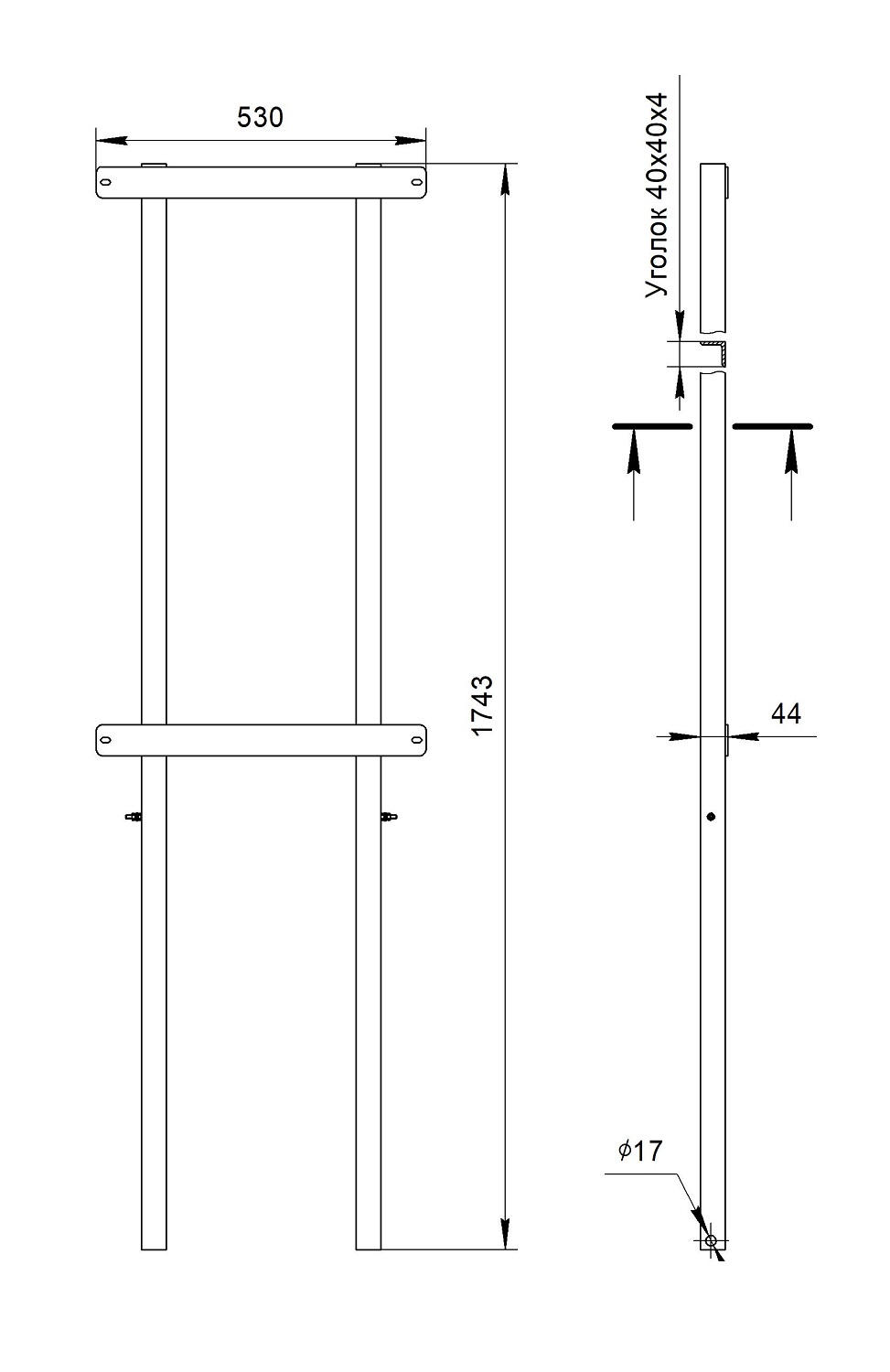

ОБЩИЙ ВИД, ГАБАРИТНЫЕ И УСТАНОВОЧНЫЕ РАЗМЕРЫ СТОЕК
- +7 (4832) 51-02-40
- et@et32.ru
- РОССИЯ, 241031, г. Брянск, бульвар Щорса, 1, оф.301

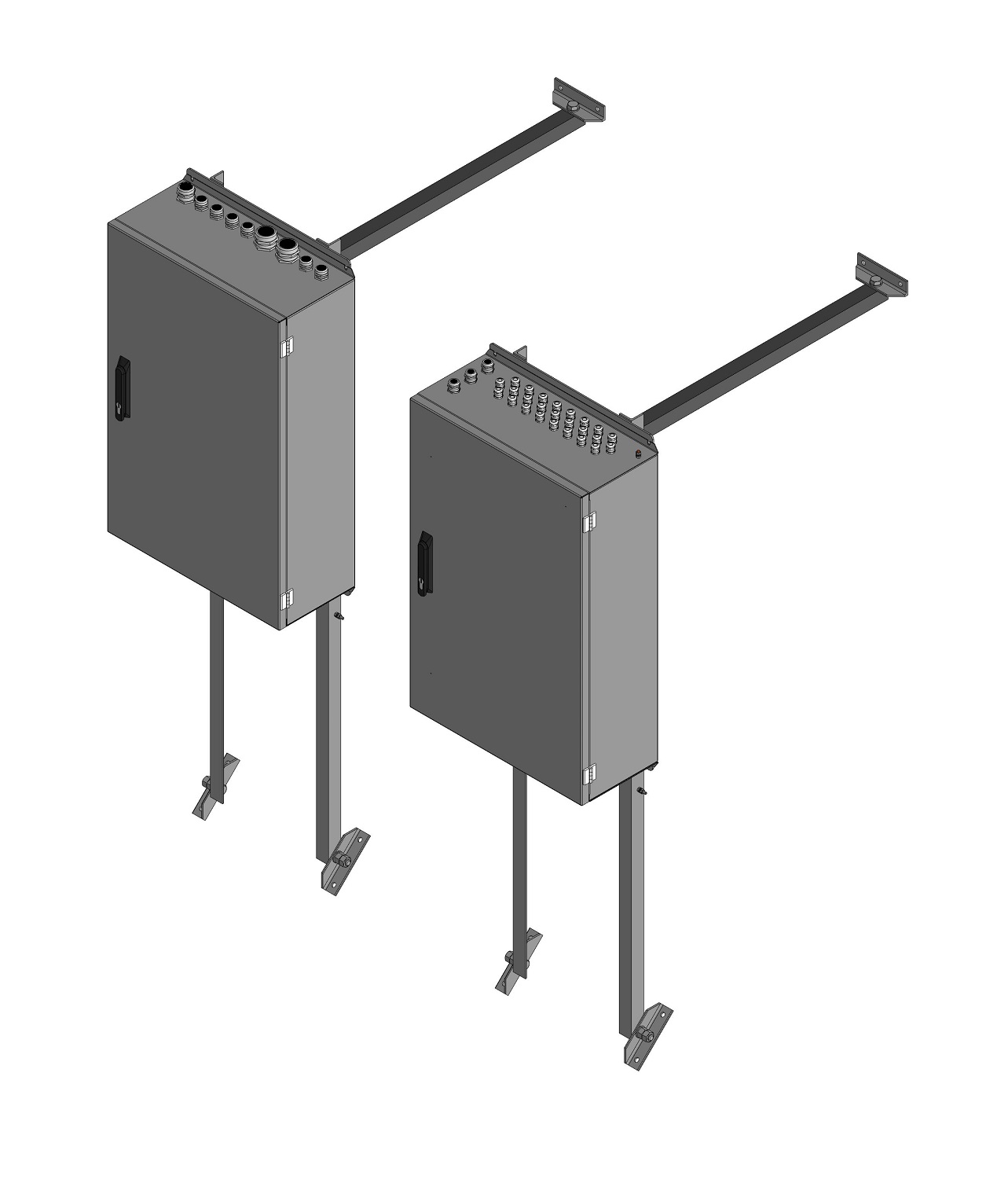

Стойка КС-1-ШВН-18-Т
Стойка КС-1-ШВН-18-Т

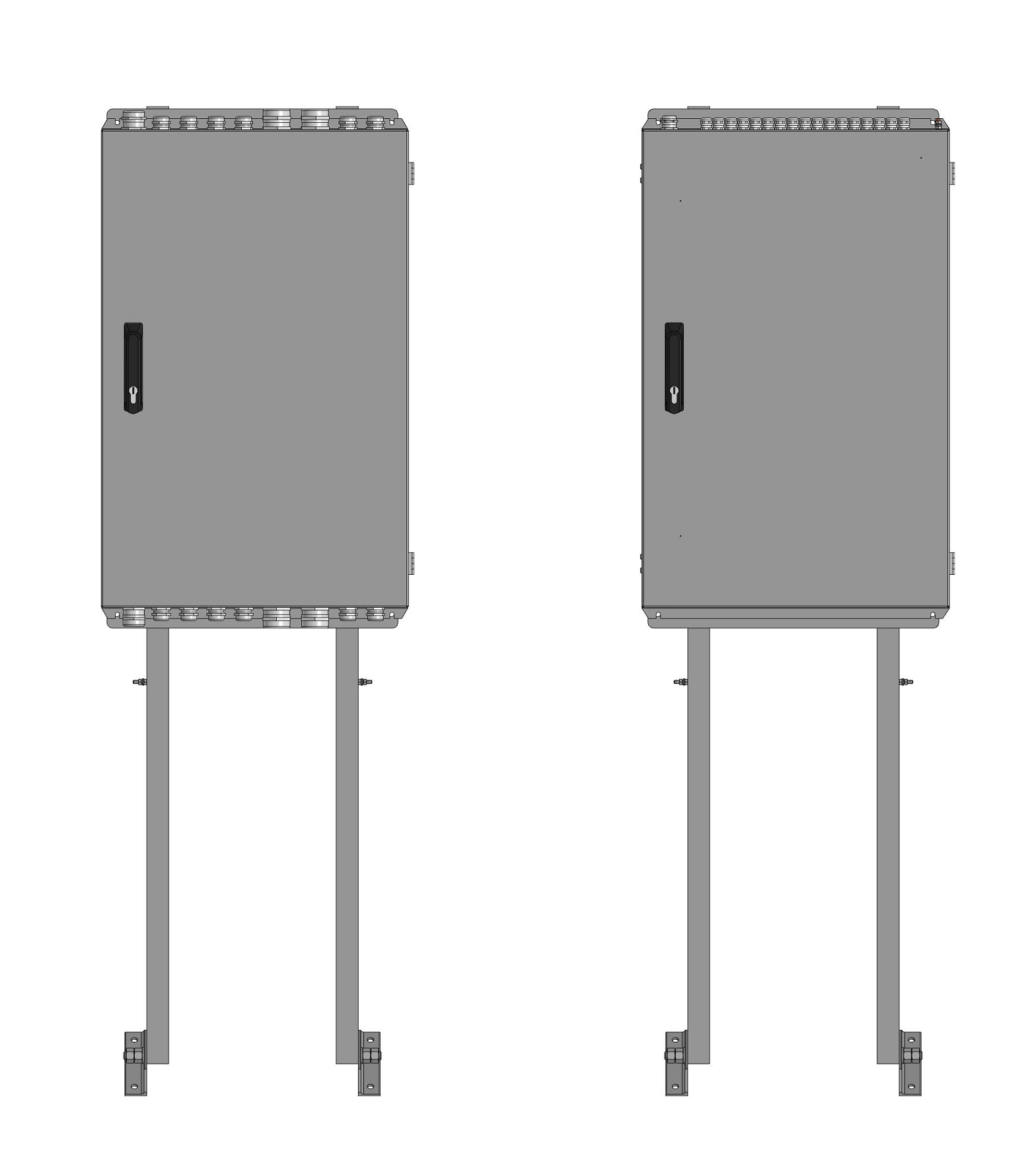

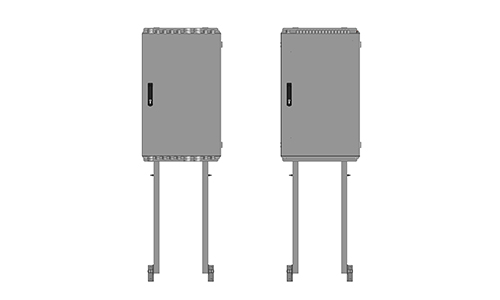

(стойка) предназначена для установки в тоннелях метрополитена, на станциях с открытыми и закрытыми платформами и размещения на ней:
| Материал стойки – сталь | ||
| Цвет полимерного покрытия – "Антик мелкое серебро" | ||
| Климатическое исполнение – У1 | ||
| Масса, не более: | ||
| стойки – 13 кг | опоры КС-1 – 0,5 кг | кронштейна – 4 кг |
| Габаритные размеры, не более | ||
| стойки | опоры КС-1 | кронштейна |
| 530х1743х44 мм | 160х40х40 мм | 375x45x1000 мм |
КОМПЛЕКТ ПОСТАВКИ
| Наименование | Кол. | |
|---|---|---|
| Стойка КС-1-ШВН-18-Т | Стойка КС-1-ШВН-18-ТМ | 1 шт. |

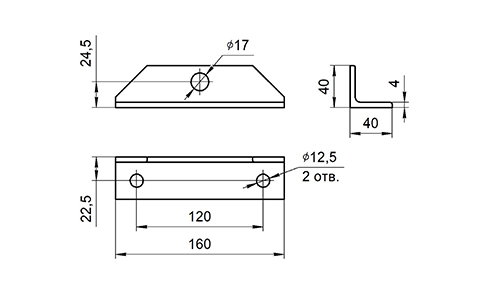

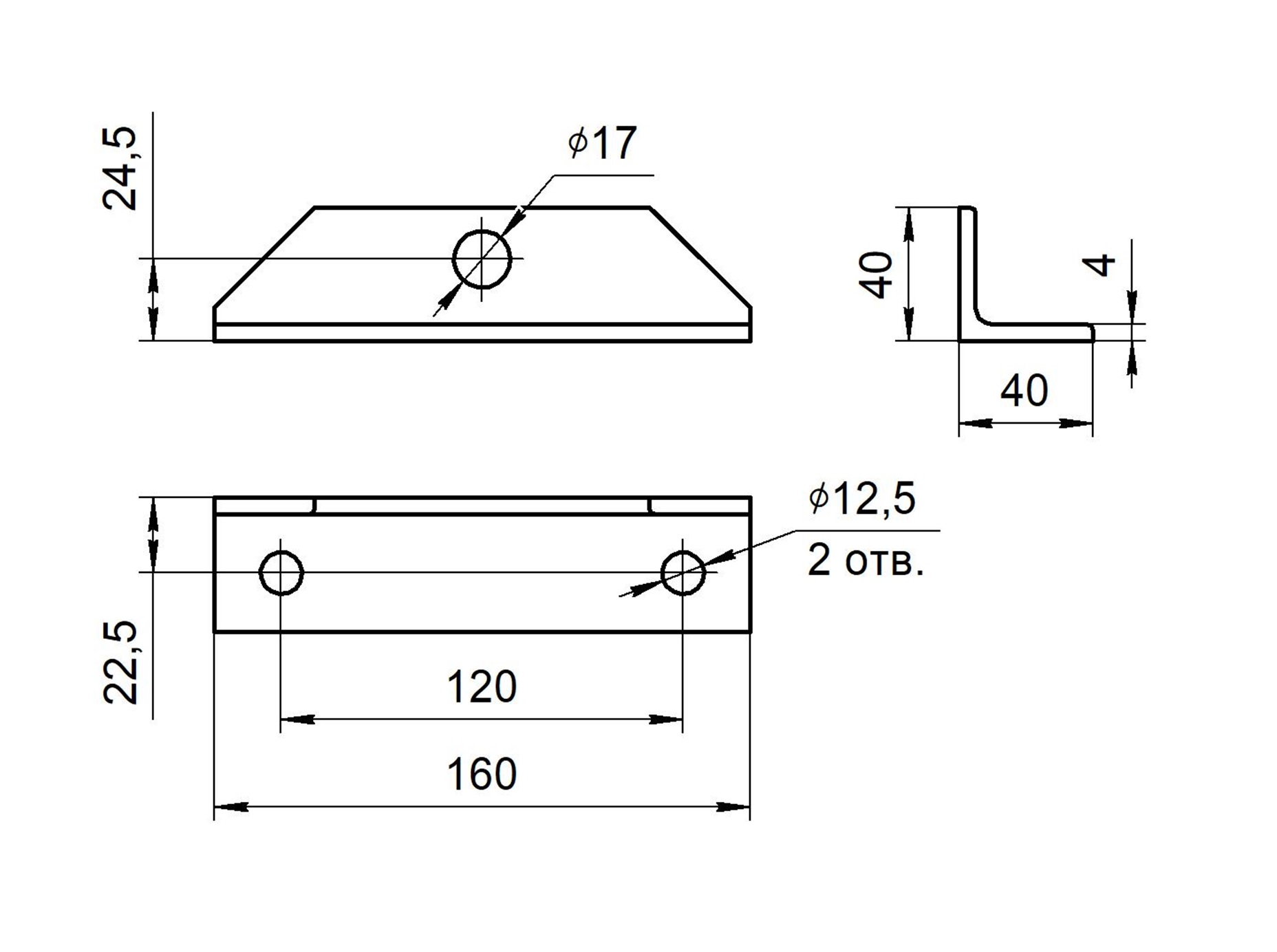

| Опора КС-1 | Опора КС-1-ТМ* | 3 шт. |

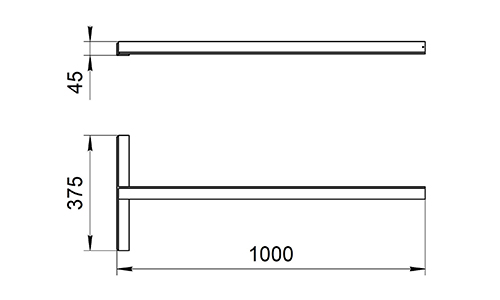

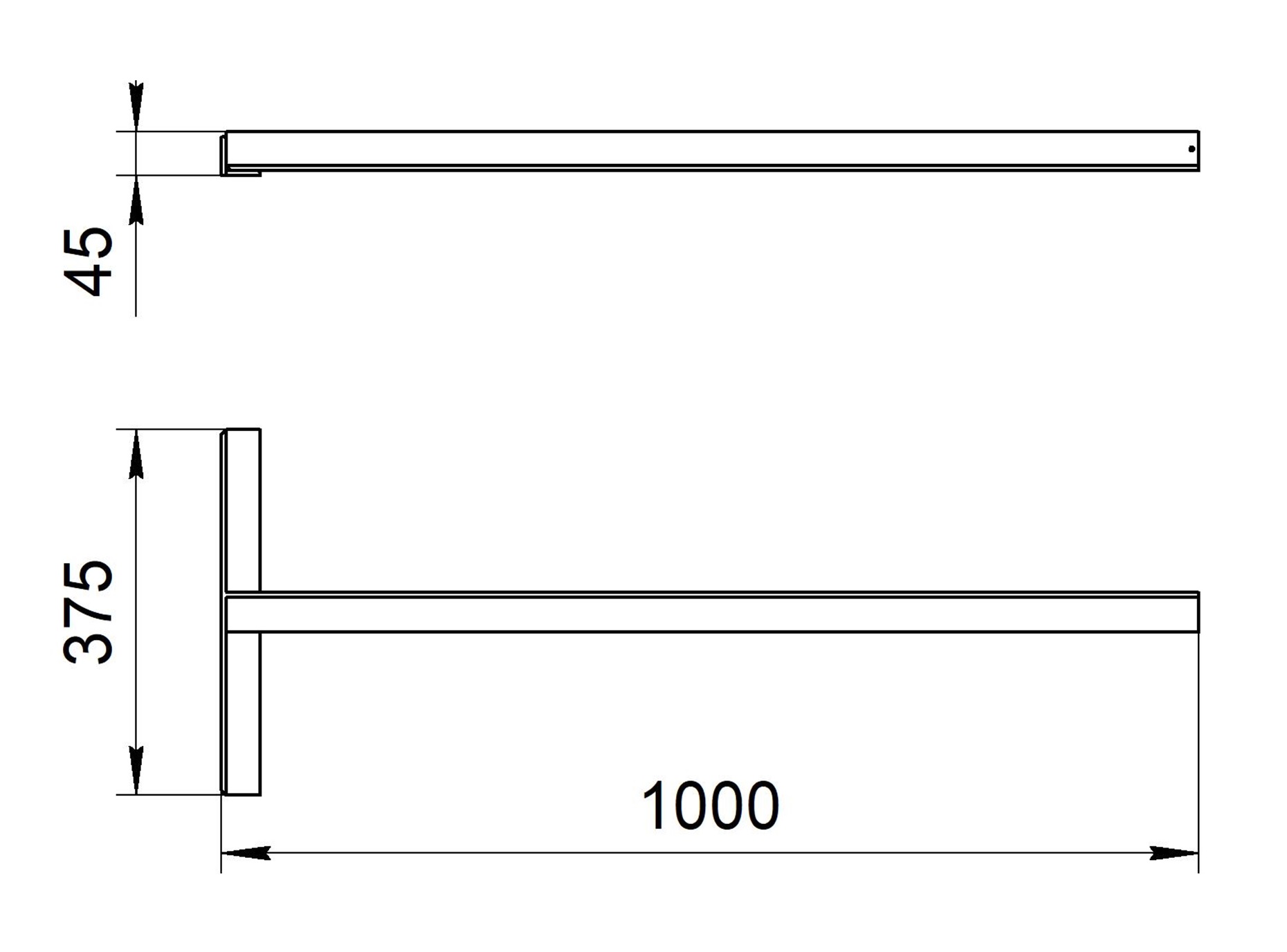

| Кронштейн БРМТ.301318.153 | 1 шт. | |
| Болт М10х40 | 2 шт. | |
| Болт М16х50 | 3 шт. | |
| Гайка М10 | 4 шт. | |
| Гайка М16 | 6 шт. | |
| Шайба C.10 | 4 шт. | |
| Шайба C.16 | 6 шт. | |
| Стойка КС-1-ШВН-18-Т. Паспорт |
Стойка КС-1-ШВН-18-ТМ. Паспорт |
1 экз. |
| Тара упаковочная | 1 шт. | |
| * - без полимерного покрытия | ||
