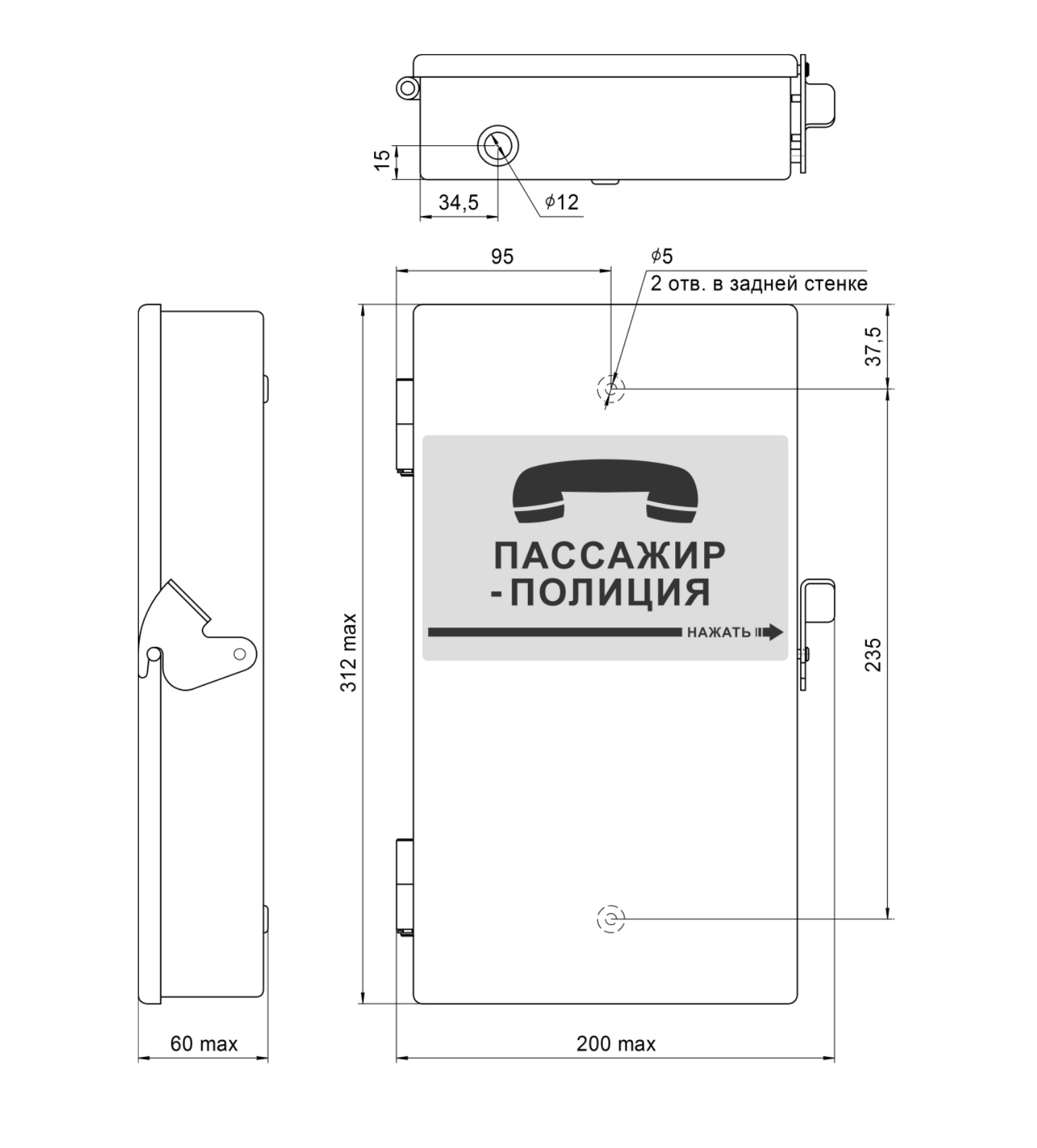

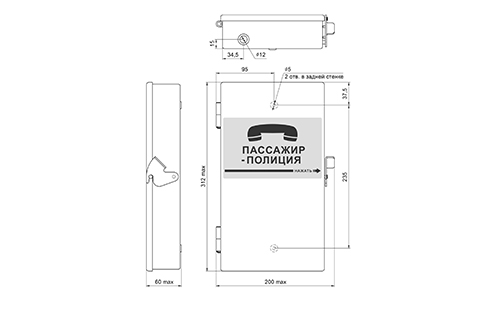

Общий вид, габаритные и установочные размеры телефона
- +7 (4832) 51-02-40
- et@et32.ru
- РОССИЯ, 241031, г. Брянск, бульвар Щорса, 1, оф.301

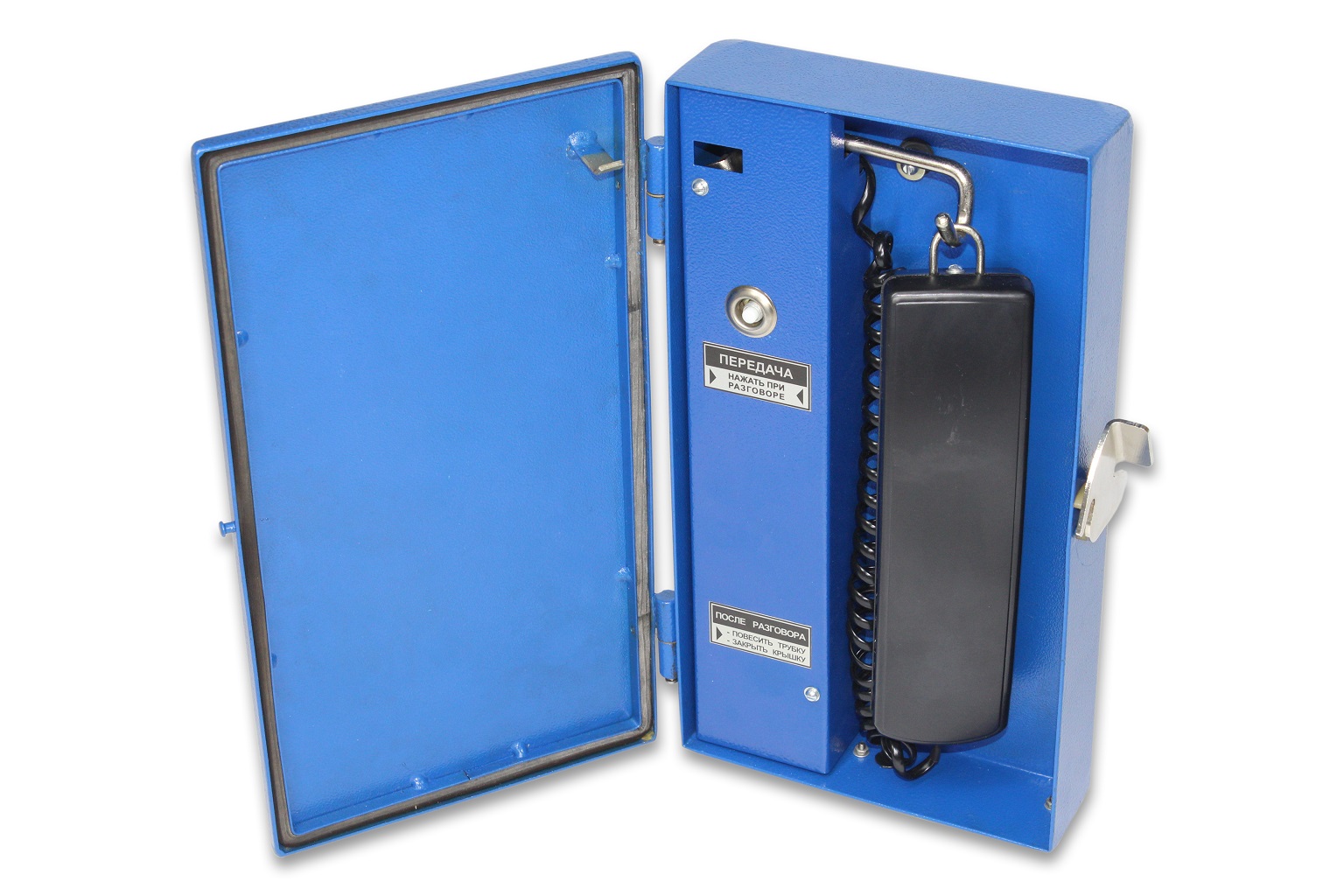

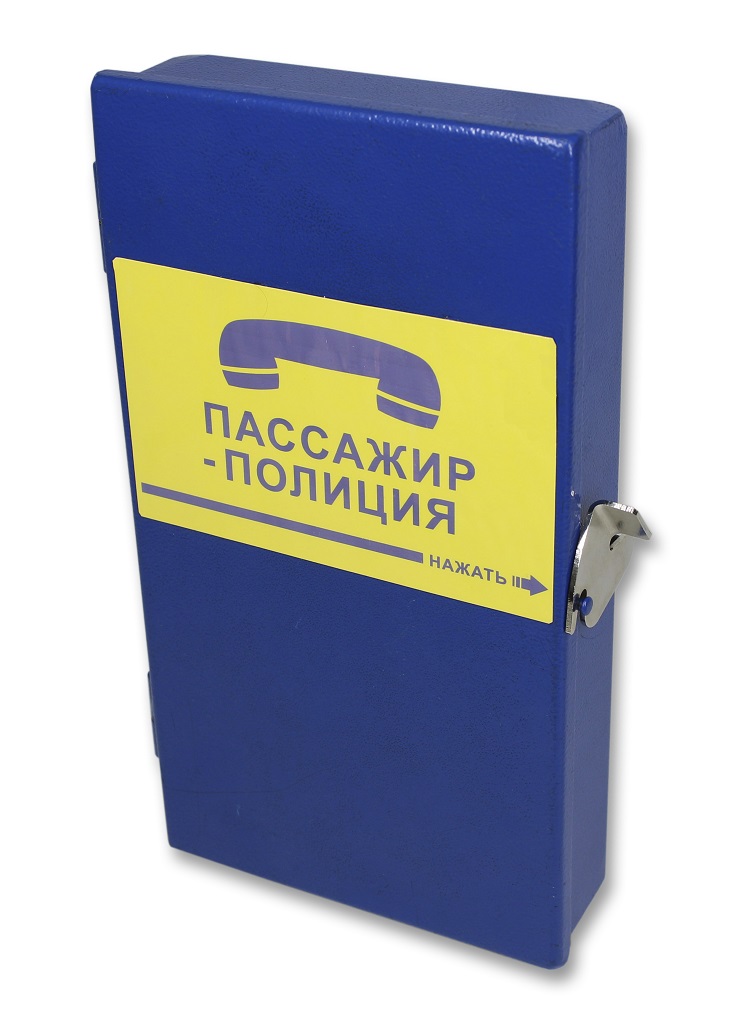

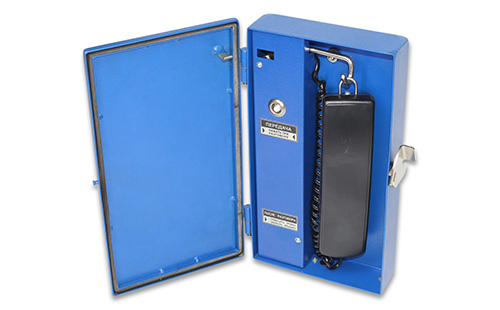

Аппарат телефонный перегонной связи АТПС‑02МП
Аппарат телефонный перегонной связи АТПС‑02МП
предназначен для использования с учрежденческой АТС для экстренной связи пассажира с полицией или другими службами.
Телефон соответствует исполнению УХЛ 2 по ГОСТ 15150-69, но для работы при температурах от минус 40 до +50° С.
Степень защиты корпуса соответствует IP54 по ГОСТ 14254-96.
Телефон работает по 2-х проводным линиям связи с оборудованием, обеспечивающим питание линии связи постоянным напряжением 24, 30, 48 или 60 В.
Телефон предназначен для крепления на вертикальной плоскости через два обрезиненных отверстия в задней стенке корпуса.
Для фиксации крышки телефона в закрытом состоянии имеется защелка на правой боковой стенке.
Ввод линии связи производится через обрезиненное отверстие диаметром 12 мм в нижней части корпуса и подключается к телефону через винтовой блок клеммный.
| Наименование параметра, единица измерений | Значение | |
|---|---|---|
| Ток потребления телефона при снятой трубке при изменении напря-жения на линии связи от 12 до 48 В, мА | 20…40 | |
| Затухание, вносимое в линию связи телефоном на частоте 1000 Гц при сопротивлении шлейфа 600 Ом, дБ, не более | 0,5 | |
| Уровень сигнала на выходе тракта передачи телефона при уровне 96 дБ(А) акустического сигнала частотой 1000 Гц на микрофоне, дБ, при положении переключателя уровень передачи: | "1" | -20…-10 |
| "2" | -10…0 | |
| Уровень звукового давления на динамике трубки при уровне сигнала минус 18 дБ на входе тракта приема телефона, дБ(А), не менее, при положении переключателя "УПР": | "1" | 90 |
| "2" | 100 | |
| Габаритные размеры телефона, мм, не более | 312х200х60 | |
| Масса телефона, кг, не более | 2,7 | |
