Аппарат телефонный перегонной связи АТПС‑02МТ

Фото

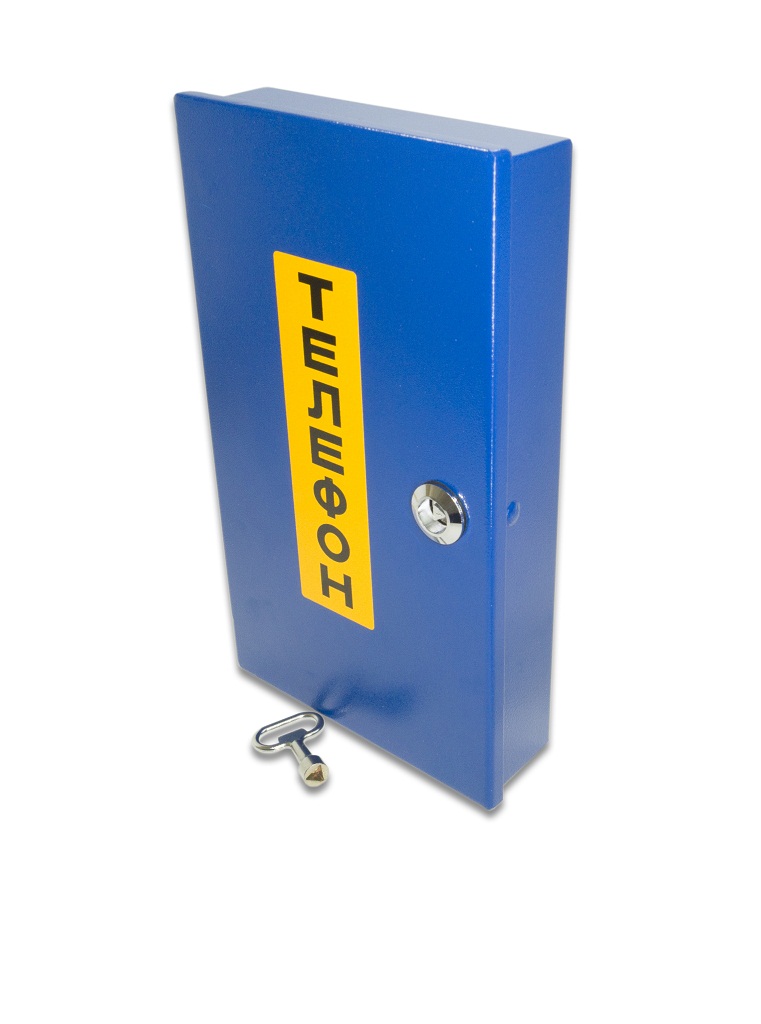

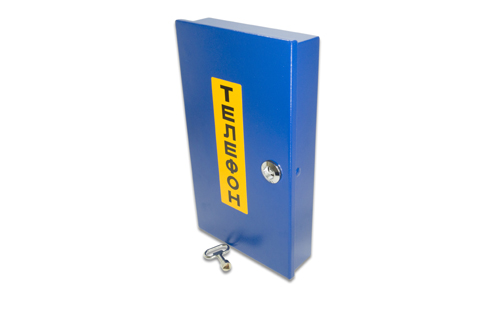

Аппарат телефонный перегонной связи АТПС‑02МТ

(телефон) предназначен для организации тоннельной и служебной связи на объектах метрополитена по двухпроводной или четырёхпроводной линии связи.

Климатическое исполнение – УХЛ2 по ГОСТ 15150‑69, но для работы в диапазоне температур от минус 40 до +50 °С

Степень защиты корпуса IP54

Масса не более 2,6 кг

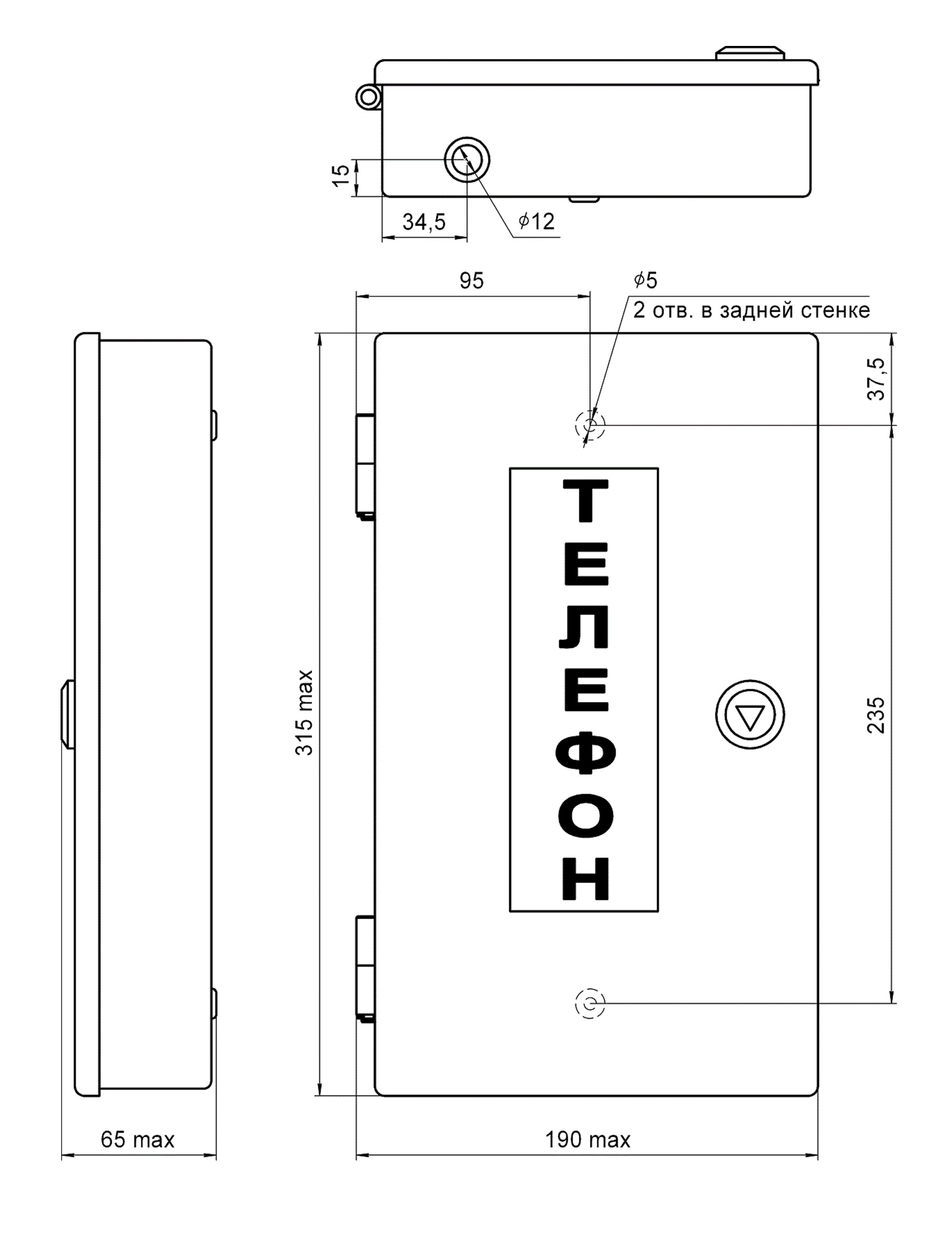

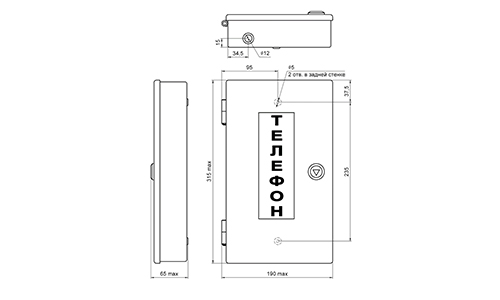

Габаритные размеры не более 190x315x65 мм

Материал корпуса - сталь оцинкованная

Цвет полимерного покрытия – RAL 5010 синий

Пример записи обозначения в документации и при заказе:

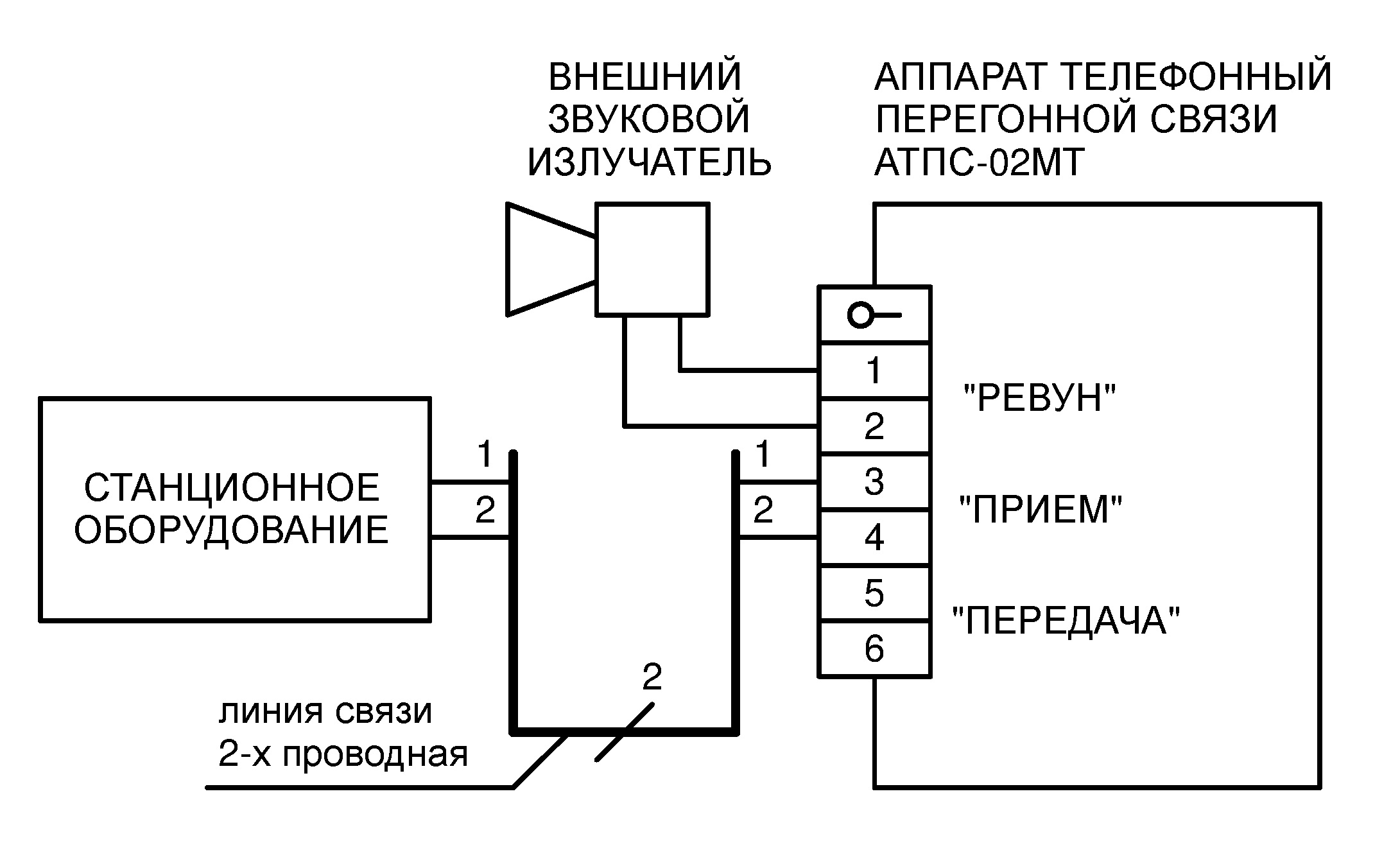

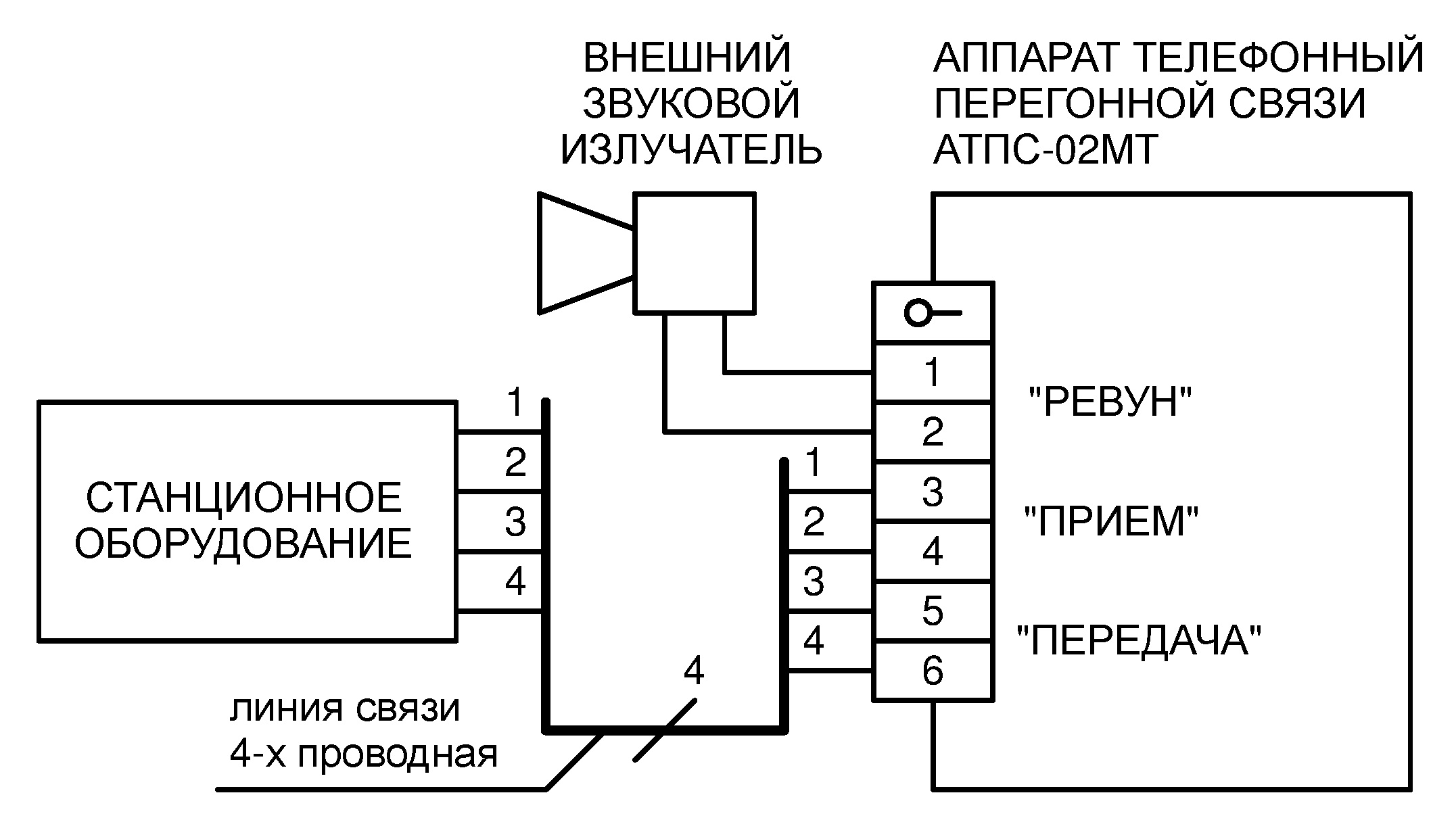

В процессе эксплуатации может быть настроен для работы со следующим оборудованием или аналогичным:

стойка тоннельной связи СТМ-61;
устройство тоннельной технологической связи "ПРОГРЕСС – 3М";
автоматическая телефонная станция.

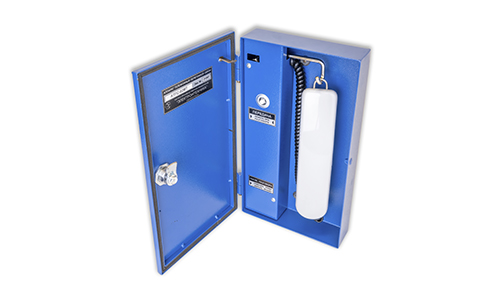

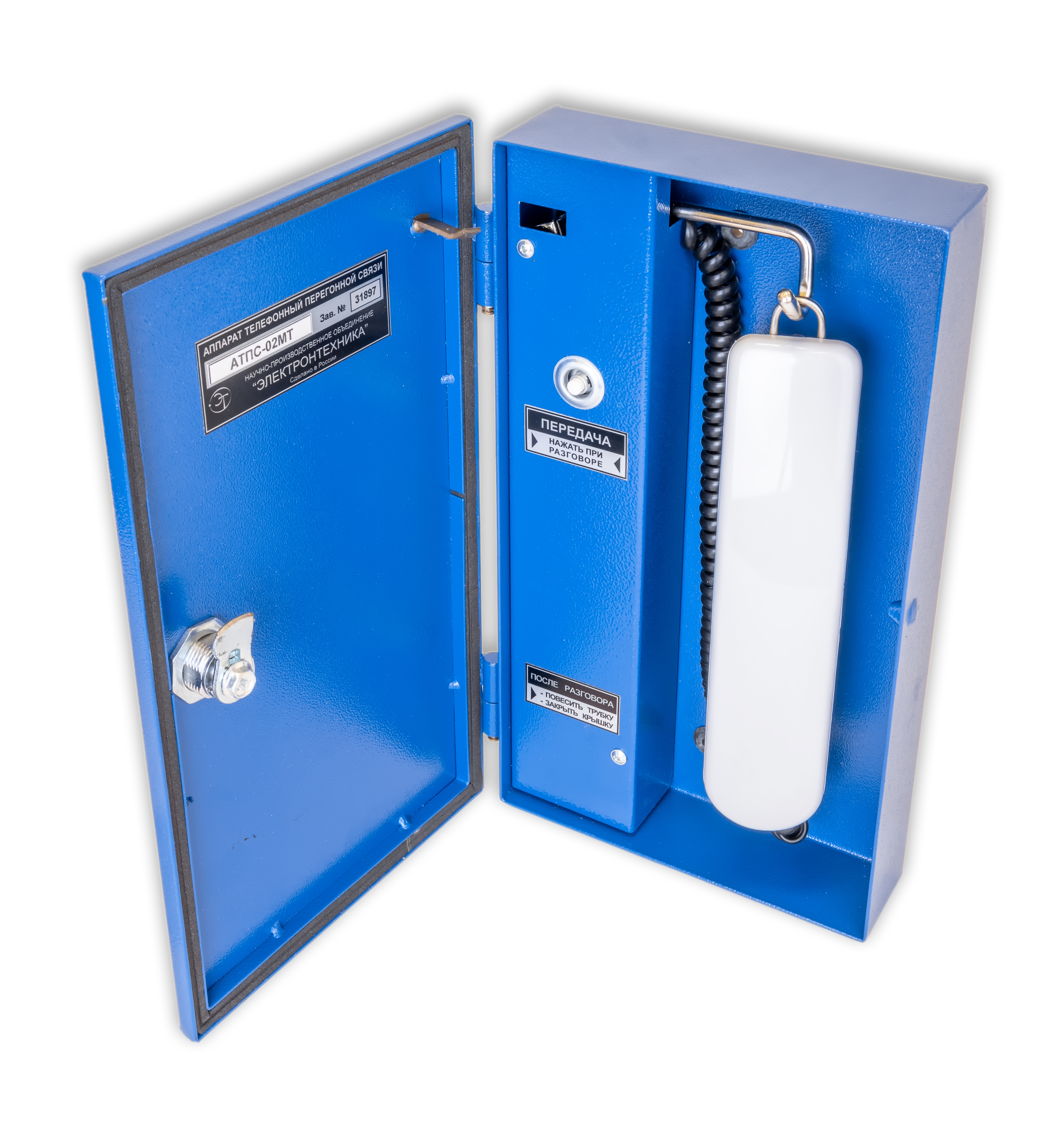

Телефон имеет:

замок под трёхгранный ключ на крышке справа для фиксации крышки телефона в закрытом состоянии;
светоотражающий шильд "ТЕЛЕФОН" на крышке телефона. Текст шильда может быть изменен по требованию Заказчика;
обрезиненное отверстие диаметром 12 мм в нижней части корпуса для ввода кабеля;
два обрезиненных отверстия диаметром 5 мм в задней стенке для крепления;
трубку телефонную с возможностью оперативной замены в процессе эксплуатации;
клеммы с пружинными контактами типа Push–In для подключения линии связи и внешнего звукового излучателя.

Наименование параметра, единица измерений	Значение
Токи потребления телефона при изменении напряжения на линии связи от 12 до 48 В в двухпроводном включении при разных положениях переключателя SA5 "ТОК", мА:	в режиме приема	6 мА	5,5…7,0
12 мА	11,0…14,5
22 мА	19,5…25,0
в режиме передачи и при положении переключателя SA3 "ПРОГРЕСС" - "ВКЛ"	6 мА	10…30
12 мА	15…35
22 мА	23…43
в режиме передачи и при положении переключателя SA3 "ПРОГРЕСС" - "ВЫКЛ"	6 мА	17…35
12 мА	20…40
22 мА	26…50
Токи потребления телефона при изменении напряжения на линии связи от 12 до 48 В в четырехпроводном включении от канала передачи в режиме передачи:	при положении переключателя SA3 "ПРОГРЕСС" - "ВКЛ"		6,5…9,5
при положении переключателя SA3 "ПРОГРЕСС" - "ВЫКЛ"		16…27
Уровень сигнала на выходе тракта передачи телефона при уровне акустического сигнала 96 дБ частотой 1000 Гц на микрофоне, дБ, при положении переключателя уровень передачи:	в двухпроводном включении	"0"	-20…-10
"1"	-10…0
в четырёхпроводном включении	"0"	-14…-4
"1"	-4…4
Уровень звукового давления на динамике трубки при уровне сигнала минус 18 дБ на входе тракта приёма телефона, дБ, не менее, при положении переключателя уровня приёма	"1"	90
"2"	100
"3"	85
Затухание, вносимое в линию связи телефоном на частоте 1000 Гц при сопротивлении шлейфа 600 Ом, дБ, не более	0,5
Сечения жил проводов, подключаемых к клеммам Push-In "ПРИЁМ", "ПЕРЕДАЧА" и "РЕВУН", мм²:
- однопроволочная/многопроволочная	0,14…2,5
- многопроволочная с наконечником	0,25…1,5

Наименование параметра, единица измерений

Значение

Токи потребления телефона при изменении напряжения на линии связи от 12 до 48 В в двухпроводном включении при разных положениях переключателя SA5 "ТОК", мА:

в режиме приема

6 мА

5,5…7,0

12 мА

11,0…14,5

22 мА

19,5…25,0

в режиме передачи и при положении переключателя SA3 "ПРОГРЕСС" - "ВКЛ"

6 мА

10…30

12 мА

15…35

22 мА

23…43

в режиме передачи и при положении переключателя SA3 "ПРОГРЕСС" - "ВЫКЛ"

6 мА

17…35

12 мА

20…40

22 мА

26…50

Токи потребления телефона при изменении напряжения на линии связи от 12 до 48 В в четырехпроводном включении от канала передачи в режиме передачи:

при положении переключателя SA3 "ПРОГРЕСС" - "ВКЛ"

6,5…9,5

при положении переключателя SA3 "ПРОГРЕСС" - "ВЫКЛ"

16…27

Уровень сигнала на выходе тракта передачи телефона при уровне акустического сигнала 96 дБ частотой 1000 Гц на микрофоне, дБ, при положении переключателя уровень передачи:

в двухпроводном включении

"0"

-20…-10

"1"

-10…0

в четырёхпроводном включении

"0"

-14…-4

"1"

-4…4

Уровень звукового давления на динамике трубки при уровне сигнала минус 18 дБ на входе тракта приёма телефона, дБ, не менее, при положении переключателя уровня приёма

"1"

"2"

100

"3"

Затухание, вносимое в линию связи телефоном на частоте 1000 Гц при сопротивлении шлейфа 600 Ом, дБ, не более

0,5

Сечения жил проводов, подключаемых к клеммам Push-In "ПРИЁМ", "ПЕРЕДАЧА" и "РЕВУН", мм²:

- однопроволочная/многопроволочная

0,14…2,5

- многопроволочная с наконечником

0,25…1,5
