Аппарат телефонный перегонной связи АТПС‑08Э

Фото

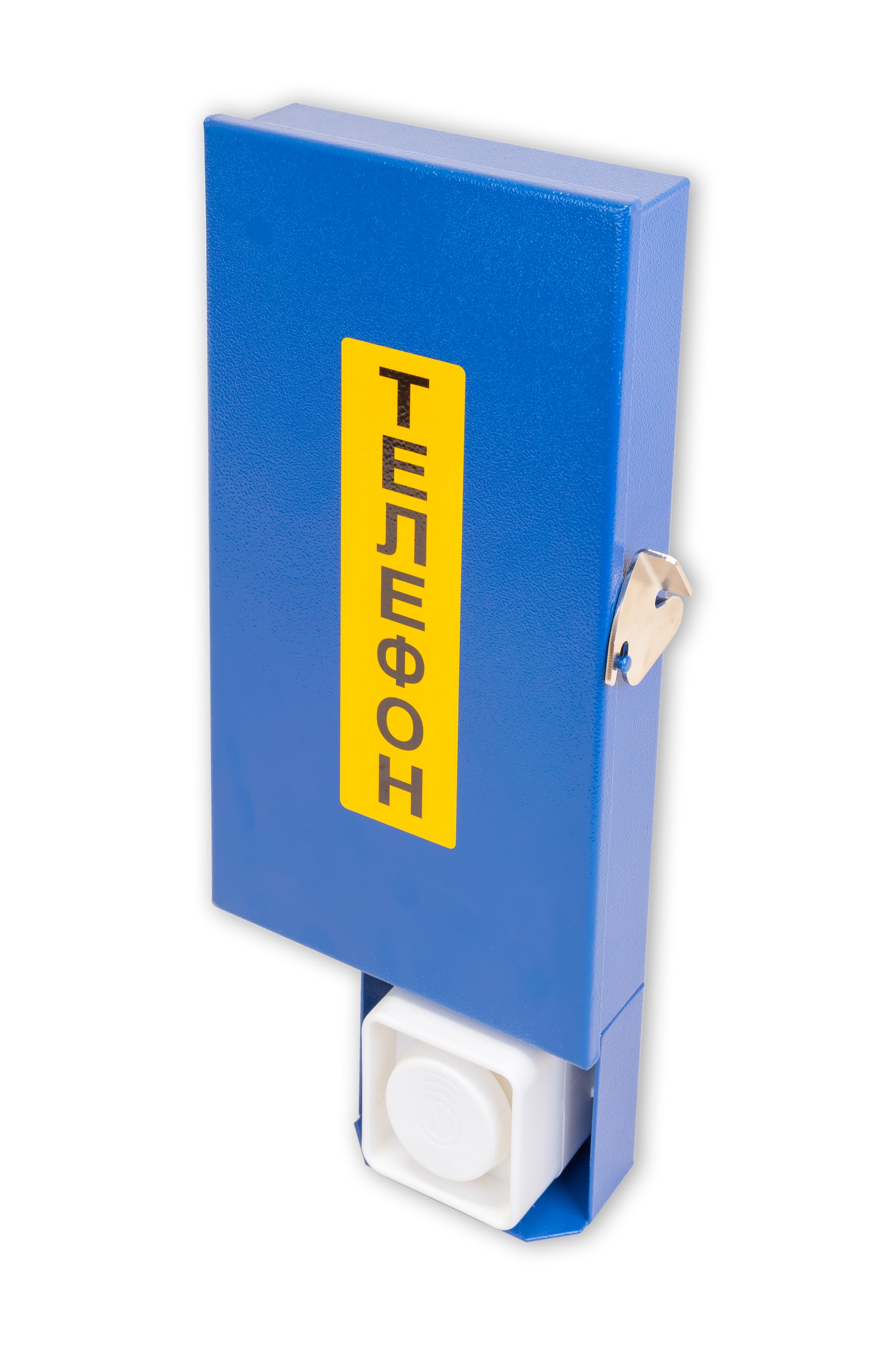

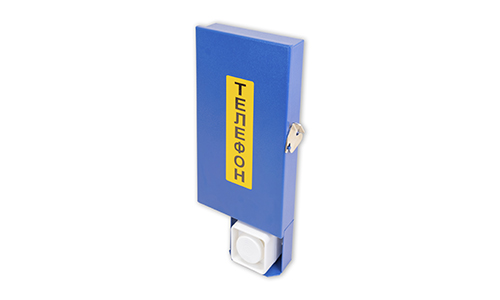

Аппарат телефонный перегонной связи АТПС‑08Э

(телефон) предназначен для работы с АТС и другим коммутационным оборудованием для организации дуплексной связи по двухпроводной линии на объектах метрополитенов и других организаций.

Климатическое исполнение – УХЛ4.

Степень защиты корпуса IP54.

Масса не более 3,2 кг.

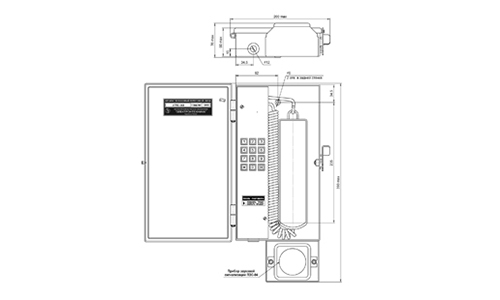

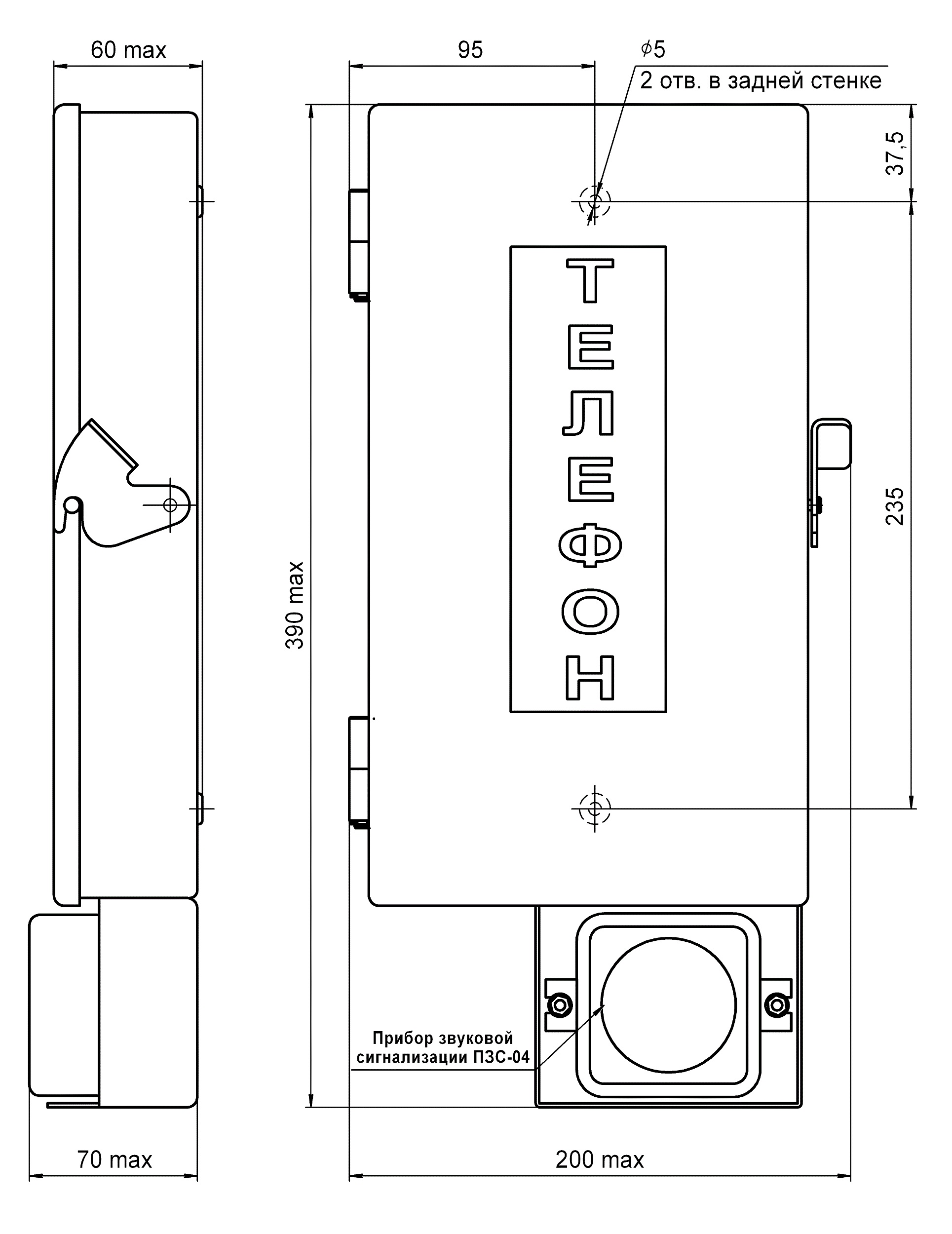

Габаритные размеры не более 390х200х70 мм.

Корпус - стальной оцинкованный навесного исполнения с декоративным полимерным покрытием и двумя обрезиненными отверстиями в задней стенке для крепления на вертикальной поверхности изнутри винтами или шурупами диаметром 5 мм.

Пример записи обозначения в документации и при заказе:

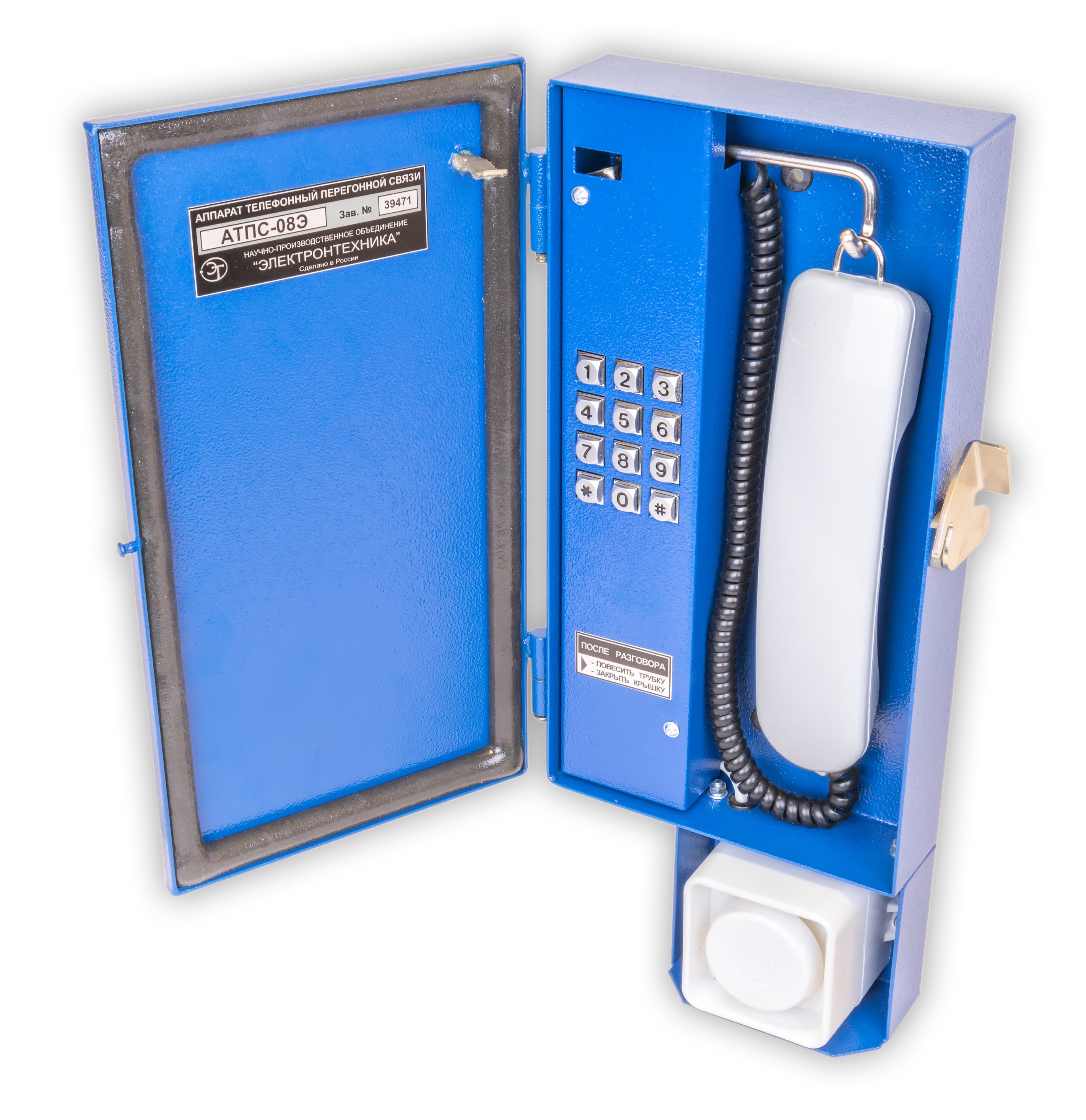

Телефон имеет:

замок - защёлку на правой стенке для фиксации крышки телефона в закрытом состоянии;
светоотражающий шильд "ТЕЛЕФОН" на крышке телефона. Содержание текста шильда может быть изменено по требованию Заказчика;
обрезиненное отверстие диаметром 12 мм в нижней части корпуса для ввода кабеля;
клеммы с пружинными контактами типа Push‑In;
трубку телефонную с разъёмом типа 4Р4С, что позволяет оперативно заменить её в процессе эксплуатации;
встроенный прибор звуковой сигнализации ПЗС-04;
клавиатуру – стандартная 12 кнопок, металлическая, вандалоустойчивая;
режим набора номера – тональный.

Наименование параметра, единица измерений	Значение
Ток потребления телефона при снятой трубке при изменении напряжения на линии связи от 12 до 48 В, мА	25…45
Затухание, вносимое в линию связи телефоном на частоте 1000 Гц при сопротивлении шлейфа 600 Ом, дБ, не более	4,5
Уровень сигнала на выходе тракта передачи телефона при уровне 96 дБ(А) акустического сигнала частотой 1000 Гц на микрофоне, дБ, при положении переключателя уровень передачи	"0"	-20…-10
"1"	-10…0
Уровень звукового давления на динамике трубки при уровне сигнала минус 18 дБ на входе тракта приёма телефона, дБ(А), не менее, при положении переключателя уровня приёма	90
Уровень звукового давления на расстоянии 1 м по оси от ПЗС-04 при вызывном сигнале 60 В (50 Гц), не менее, дБ (А)	90
Параметры синусоидального сигнала вызова:	среднеквадратическое значение напряжения, В	60…100
частота, Гц	25…50

Наименование параметра, единица измерений

Значение

Ток потребления телефона при снятой трубке при изменении напряжения на линии связи от 12 до 48 В, мА

25…45

Затухание, вносимое в линию связи телефоном на частоте 1000 Гц при сопротивлении шлейфа 600 Ом, дБ, не более

4,5

Уровень сигнала на выходе тракта передачи телефона при уровне 96 дБ(А) акустического сигнала частотой 1000 Гц на микрофоне, дБ, при положении переключателя уровень передачи

"0"

-20…-10

"1"

-10…0

Уровень звукового давления на динамике трубки при уровне сигнала минус 18 дБ на входе тракта приёма телефона, дБ(А), не менее, при положении переключателя уровня приёма

Уровень звукового давления на расстоянии 1 м по оси от ПЗС-04 при вызывном сигнале 60 В (50 Гц), не менее, дБ (А)

Параметры синусоидального сигнала вызова:

среднеквадратическое значение напряжения, В

60…100

частота, Гц

25…50
