Аппарат телефонный перегонной связи АТПС‑11

Фото

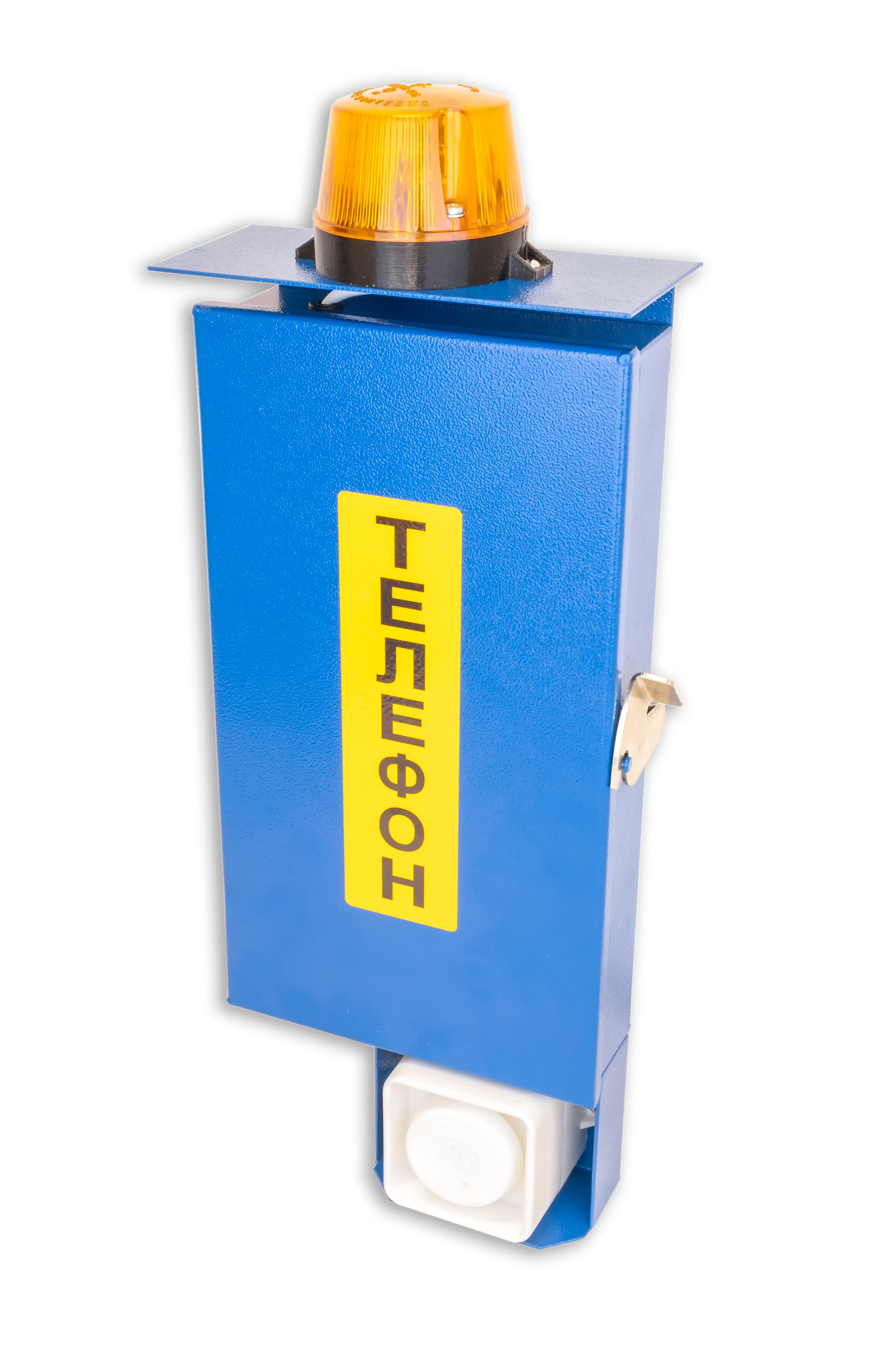

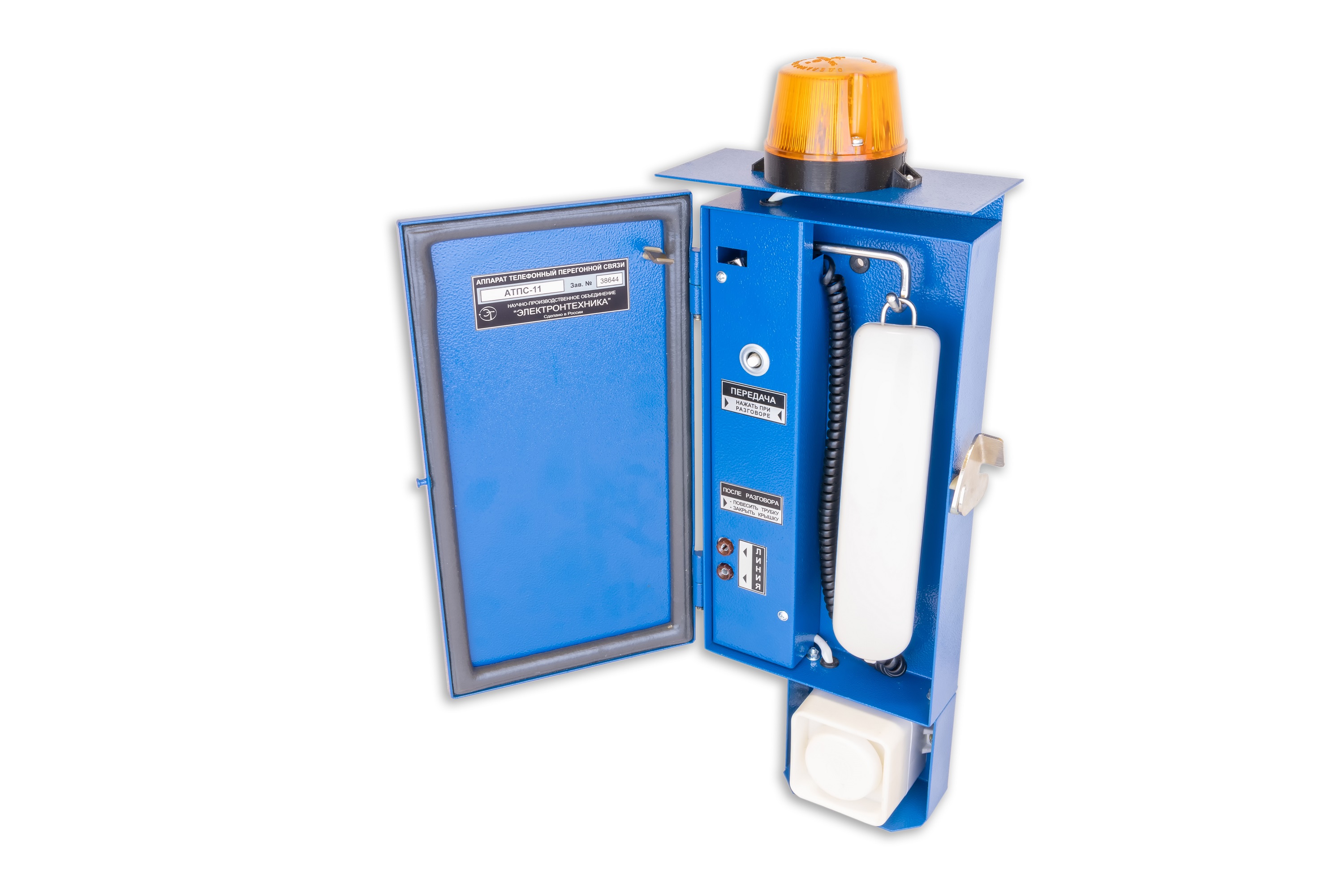

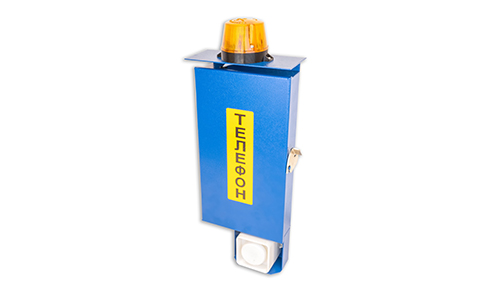

Аппарат телефонный перегонной связи АТПС-11

(телефон) предназначен для организации тоннельной и служебной связи на объектах метрополитена по двухпроводной или четырёхпроводной линии связи.

Климатическое исполнение – УХЛ2 по ГОСТ 15150‑69, но для работы в диапазоне температур от минус 40 до +50 °С.

Степень защиты корпуса – IP54

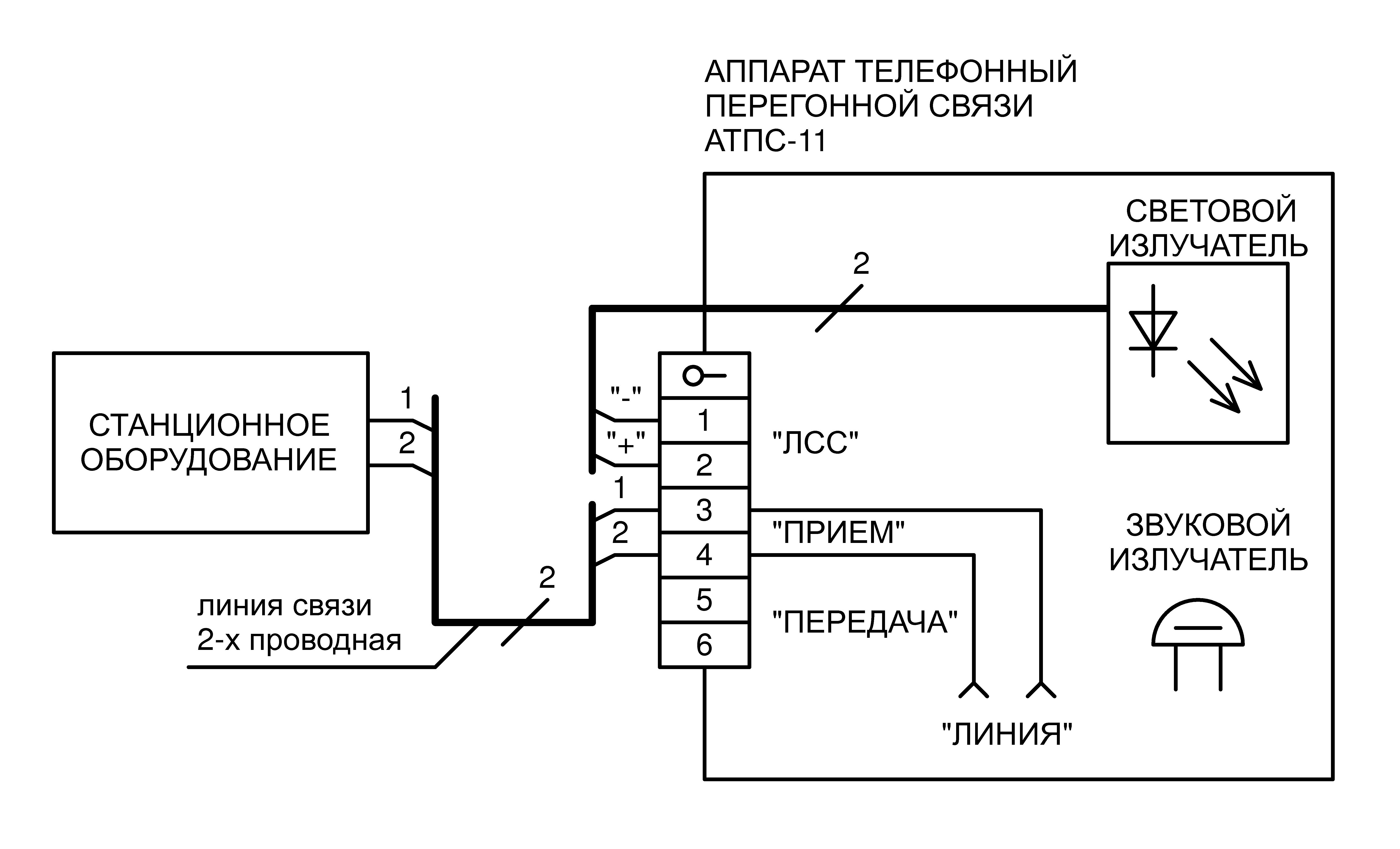

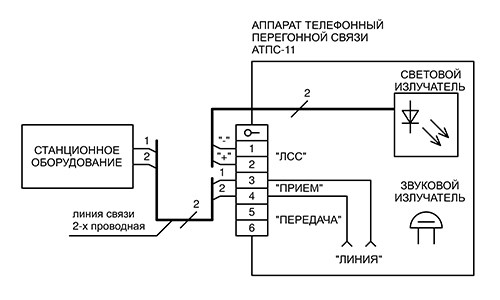

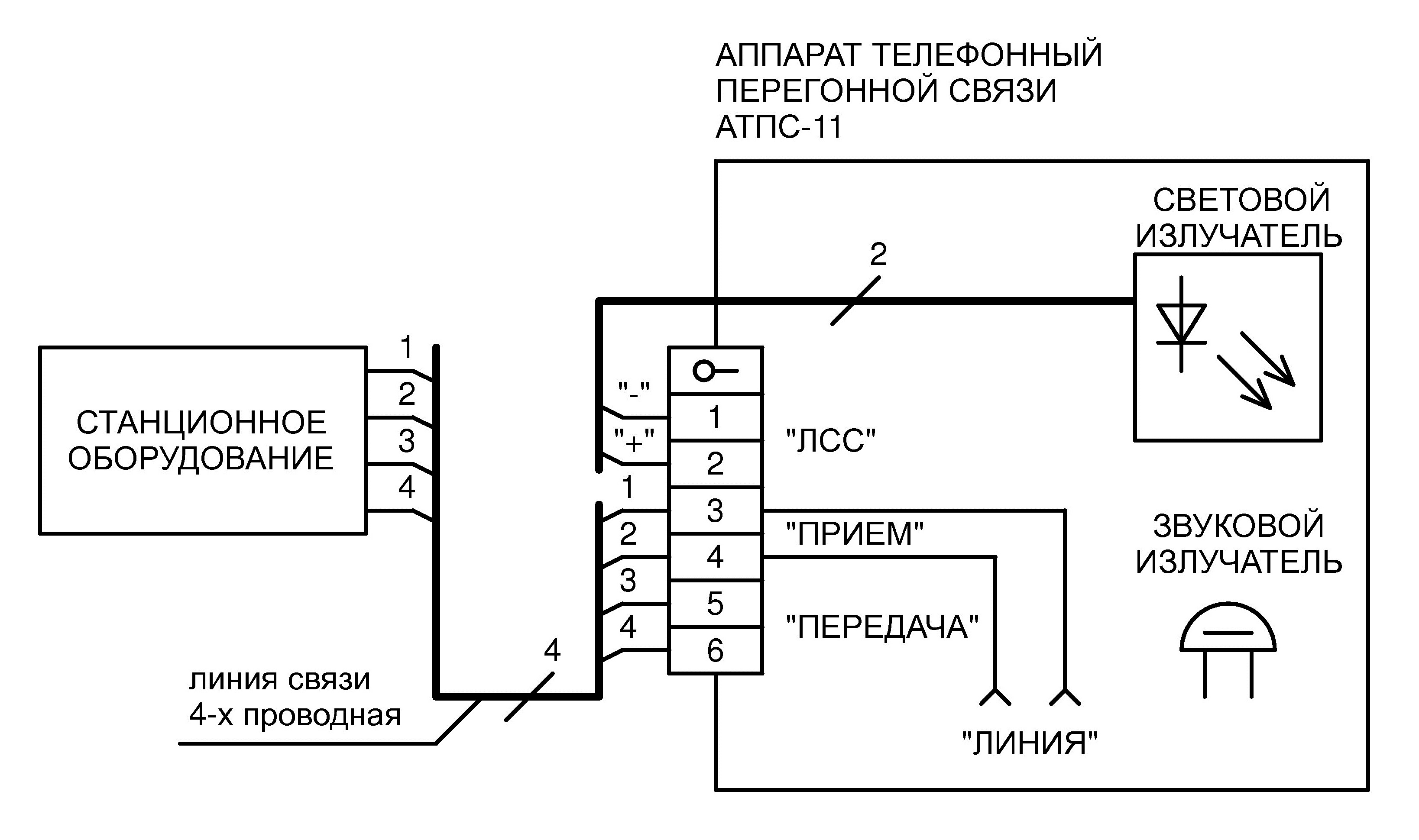

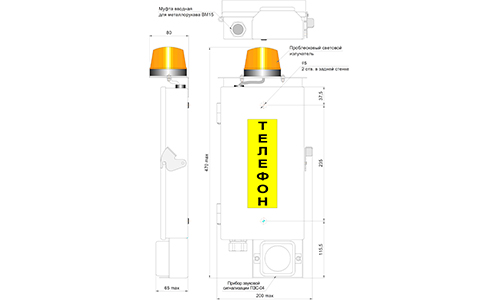

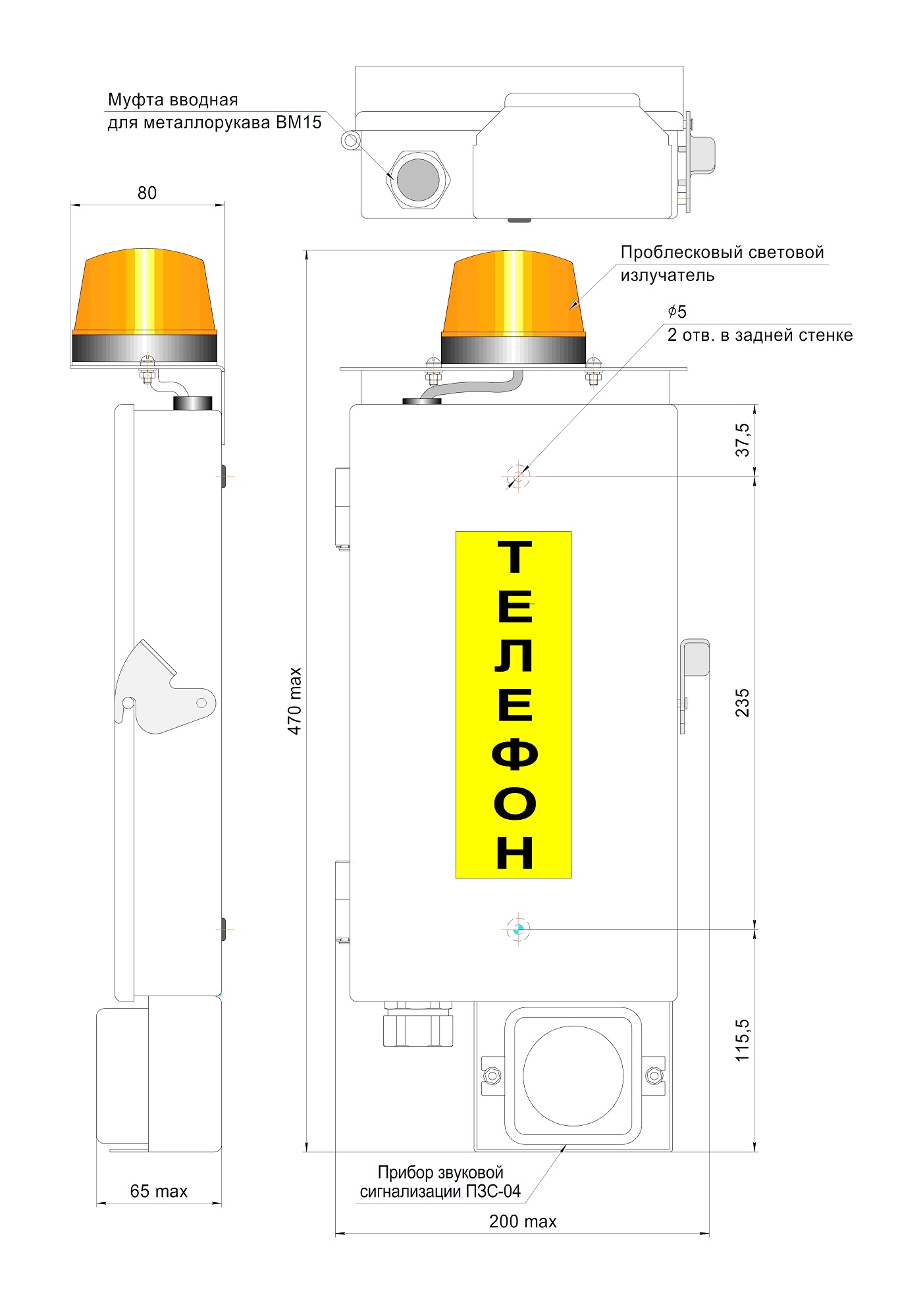

Габаритные размеры не более 200х470х80 мм

Масса не более 3,3 кг

Материал корпуса - сталь оцинкованная

Цвет полимерного покрытия:

RAL 5010 синий | RAL 1028 желтый

Пример записи обозначения в документации и при заказе:

В процессе эксплуатации может быть настроен для работы со следующим оборудованием или аналогичным:

стойка тоннельной связи СТМ-61;
устройство тоннельной технологической связи "ПРОГРЕСС-3М";
автоматическая телефонная станция.

Телефон имеет:

замок-защёлку на правой стенке для фиксации крышки телефона в закрытом состоянии;
светоотражающий шильд "ТЕЛЕФОН" на крышке телефона. Содержание текста шильда может быть изменено по требованию Заказчика;
обрезиненное отверстие диаметром 12 мм в нижней части корпуса для ввода кабеля;
трубку телефонную с возможностью оперативной замены в процессе эксплуатации;
клеммы с пружинными контактами типа Push–In для подключения линии связи;
гнёзда "ЛИНИЯ", подключенные к линии приёма и доступные при открывании крышки телефона;
встроенный прибор звукововой сигнализации;
проблесковый световой излучатель оранжевого цвета.

Наименование параметра, единица измерений	Значение
Токи потребления телефона при изменении напряжения на линии связи от 12 до 48 В в двухпроводном включении при разных положениях переключателя SA5 "ТОК", мА:	в режиме приема	6 мА	5,5…7,0
12 мА	11,0…14,5
22 мА	19,5…25,0
в режиме передачи и при положении переключателя SA3 "ПРОГРЕСС" - "ВКЛ"	6 мА	10…30
12 мА	15…35
22 мА	23…43
в режиме передачи и при положении переключателя SA3 "ПРОГРЕСС" - "ВЫКЛ"	6 мА	17…35
12 мА	20…40
22 мА	26…50
Токи потребления телефона при изменении напряжения на линии связи от 12 до 48 В в четырехпроводном включении от канала передачи в режиме передачи, мА:	при положении переключателя SA3 "ПРОГРЕСС" - "ВКЛ"		6,5…9,5
при положении переключателя SA3 "ПРОГРЕСС" - "ВЫКЛ"		16…27
Уровень сигнала на выходе тракта передачи телефона при уровне акустического сигнала 96 дБ частотой 1000 Гц на микрофоне, дБ, при положении переключателя уровень передачи:	в двухпроводном включении	"0"	-20…-10
"1"	-10…0
в четырёхпроводном включении	"0"	-14…-4
"1"	-4…4
Уровень звукового давления на динамике трубки при уровне сигнала минус 18 дБ на входе тракта приёма телефона, дБ, не менее, при положении переключателя уровня приёма	"1"	90
"2"	100
"3"	85
Затухание, вносимое в линию связи телефоном на частоте 1000 Гц при сопротивлении шлейфа 600 Ом, дБ, не более	0,5
Уровень звукового давления на расстоянии 1 м по оси ПЗС-04 при вызывном сигнале 60 В 50 Гц, дБ, не менее	90
Ток потребления вызывного и светового устройств при вызывном сигнале 90 В 50 Гц, мА, не более	75
Сечения жил проводов, подключаемых к клеммам Push-In "ПРИЁМ" и "ПЕРЕДАЧА", мм²:
- однопроволочная/многопроволочная	0,14…2,5
- многопроволочная с наконечником	0,25…1,5

Наименование параметра, единица измерений

Значение

Токи потребления телефона при изменении напряжения на линии связи от 12 до 48 В в двухпроводном включении при разных положениях переключателя SA5 "ТОК", мА:

в режиме приема

6 мА

5,5…7,0

12 мА

11,0…14,5

22 мА

19,5…25,0

в режиме передачи и при положении переключателя SA3 "ПРОГРЕСС" - "ВКЛ"

6 мА

10…30

12 мА

15…35

22 мА

23…43

в режиме передачи и при положении переключателя SA3 "ПРОГРЕСС" - "ВЫКЛ"

6 мА

17…35

12 мА

20…40

22 мА

26…50

Токи потребления телефона при изменении напряжения на линии связи от 12 до 48 В в четырехпроводном включении от канала передачи в режиме передачи, мА:

при положении переключателя SA3 "ПРОГРЕСС" - "ВКЛ"

6,5…9,5

при положении переключателя SA3 "ПРОГРЕСС" - "ВЫКЛ"

16…27

Уровень сигнала на выходе тракта передачи телефона при уровне акустического сигнала 96 дБ частотой 1000 Гц на микрофоне, дБ, при положении переключателя уровень передачи:

в двухпроводном включении

"0"

-20…-10

"1"

-10…0

в четырёхпроводном включении

"0"

-14…-4

"1"

-4…4

Уровень звукового давления на динамике трубки при уровне сигнала минус 18 дБ на входе тракта приёма телефона, дБ, не менее, при положении переключателя уровня приёма

"1"

"2"

100

"3"

Затухание, вносимое в линию связи телефоном на частоте 1000 Гц при сопротивлении шлейфа 600 Ом, дБ, не более

0,5

Уровень звукового давления на расстоянии 1 м по оси ПЗС-04 при вызывном сигнале 60 В 50 Гц, дБ, не менее

Ток потребления вызывного и светового устройств при вызывном сигнале 90 В 50 Гц, мА, не более

Сечения жил проводов, подключаемых к клеммам Push-In "ПРИЁМ" и "ПЕРЕДАЧА", мм²:

- однопроволочная/многопроволочная

0,14…2,5

- многопроволочная с наконечником

0,25…1,5
