Блок линейных сопряжений

Фото

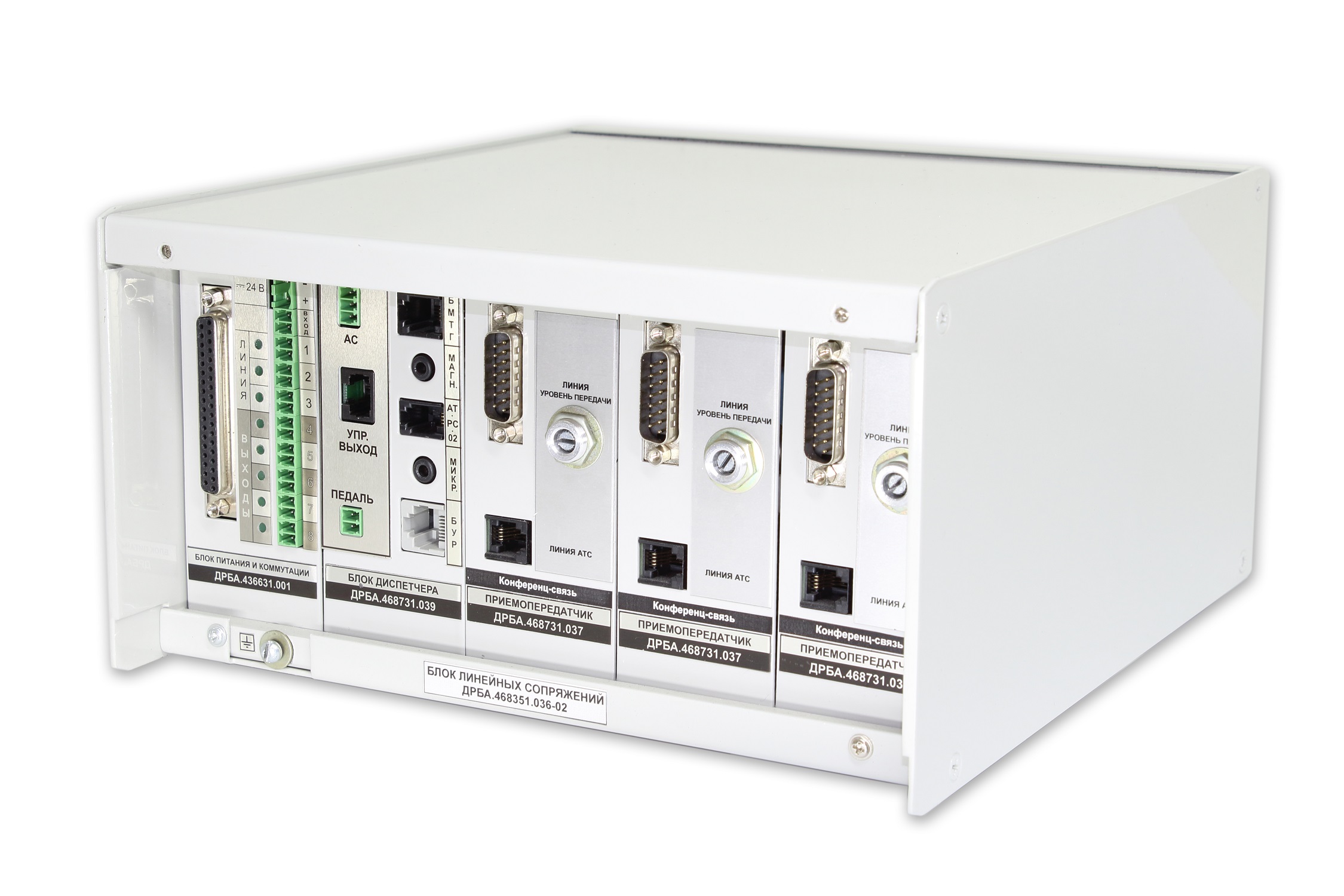

Блок линейных сопряжений

(БЛС) является составной частью РСДТ-У и предназначен для организации тракта приёма и передачи между рабочим местом диспетчера и абонентами одного или нескольких направлений (кругов) оперативно-технологической связи метрополитена или железнодорожного транспорта.

Климатическое исполнение – УХЛ4

Степень защиты корпуса - IP20

Габаритные размеры не более 259х142х280 мм

Масса не более 6,5 кг

Пример записи обозначения в документации и при заказе:

БЛС имеет:

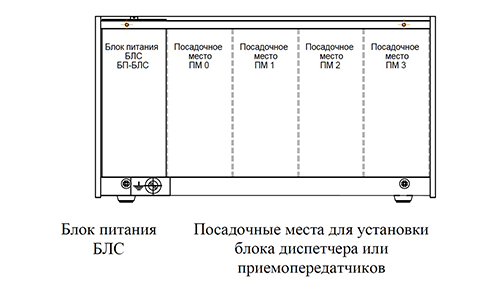

5 посадочных мест для установки блока питания, блока диспетчера и от одного до трёх приёмопередатчиков;
разъём для подключения дополнительного БЛС для увеличения количества направлений до 7.

КОМПЛЕКТ ПОСТАВКИ

Наименование изделия	Кол-во
Блок линейных сопряжений	1 шт.
Блок клеммный на кабель 15EDGK-3,5-02P	1 шт.
Блок клеммный на кабель 2EDGK-5,0-02P	1 шт.
Вилка на кабель DB-37M с корпусом	1 шт.
Вставка плавкая ВП1-1 2А 250 В	1 шт.
Джампер MJ-06	20 шт.
Кабель ТЛФ	1 шт.
Розетка на кабель DB-15F с корпусом^*	1-3 шт.
Розетка телефонная на стену	1 шт.
Штекер стерео 3,5 мм	1 шт.
Эквивалент АТ-РС-02	1 шт.
Эквивалент нагрузки	2 шт.
Блок линейных сопряжений. Паспорт	1 экз.
Тара упаковочная	1 шт.
^* – в зависимости от количества направлений
