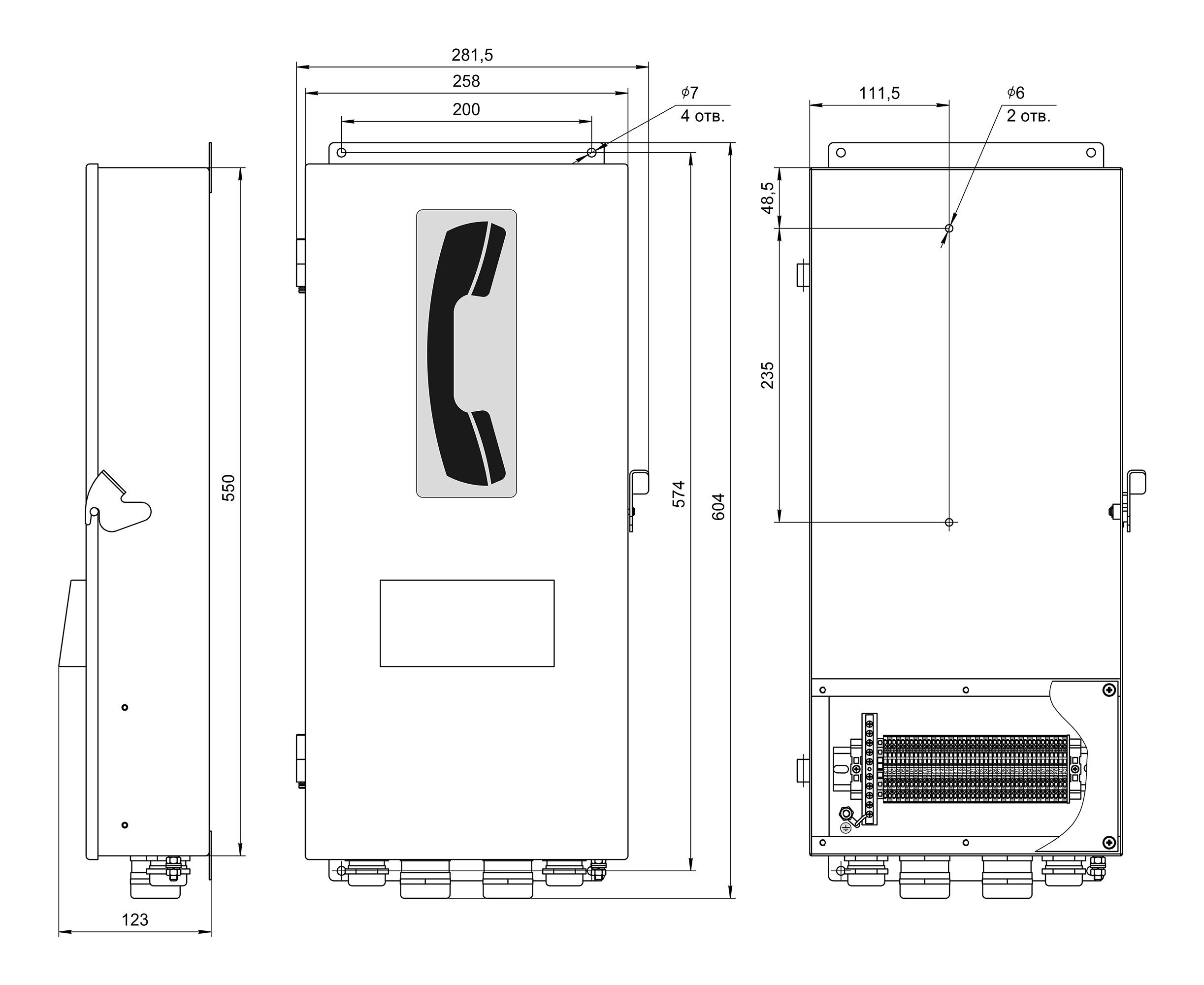

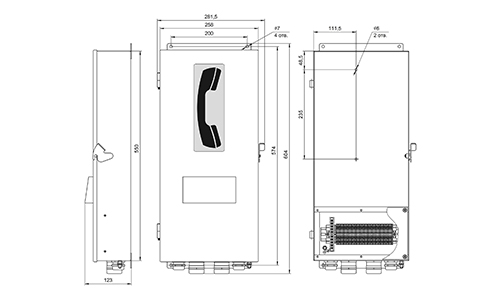

Установочные и габаритные размеры

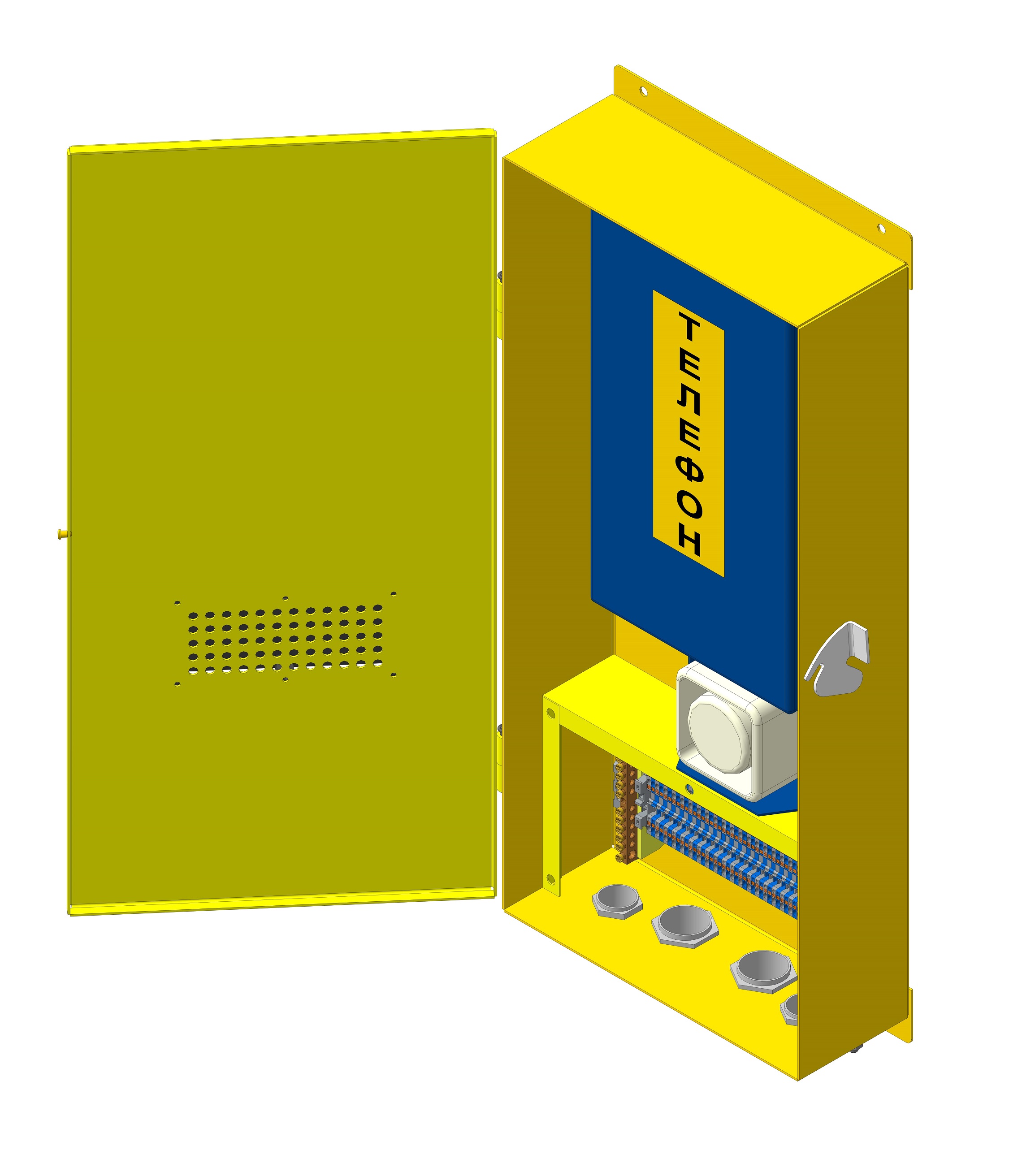

(бокс) предназначен для организации оперативно–технологической связи на открытых участках линий метрополитена.
Климатическое исполнение – У1
Степень защиты корпуса IP65
Масса не более 7,0 кг
Габаритные размеры не более 590х282х100 мм
Материал корпуса – сталь оцинкованная
Цвет полимерного покрытия – RAL1028 "Желтая дыня"
Бокс может устанавливаться на стойку КС-1-2-Бокс.
Наименование параметра, единица измерений | Значение | ||
---|---|---|---|
Максимальное напряжение, В | 500 | ||
Максимальный ток, А | 17,5 | ||
Количество клемм, шт | 42 | ||
Диаметры/сечения подключаемых проводов, мм/мм2 |   | ||
- одножильный | (0,42…1,38)/ (0,14…1,5) |
||
- многожильный | |||
Количество кабельных вводов М25, шт | 2 | ||
Наружный диаметр вводимого кабеля через кабельный ввод типа М25, мм | 13…18 | ||
Количество кабельных вводов М32, шт | 2 | ||
Наружный диаметр вводимого кабеля через кабельный ввод типа М32, мм | 14…25 | ||

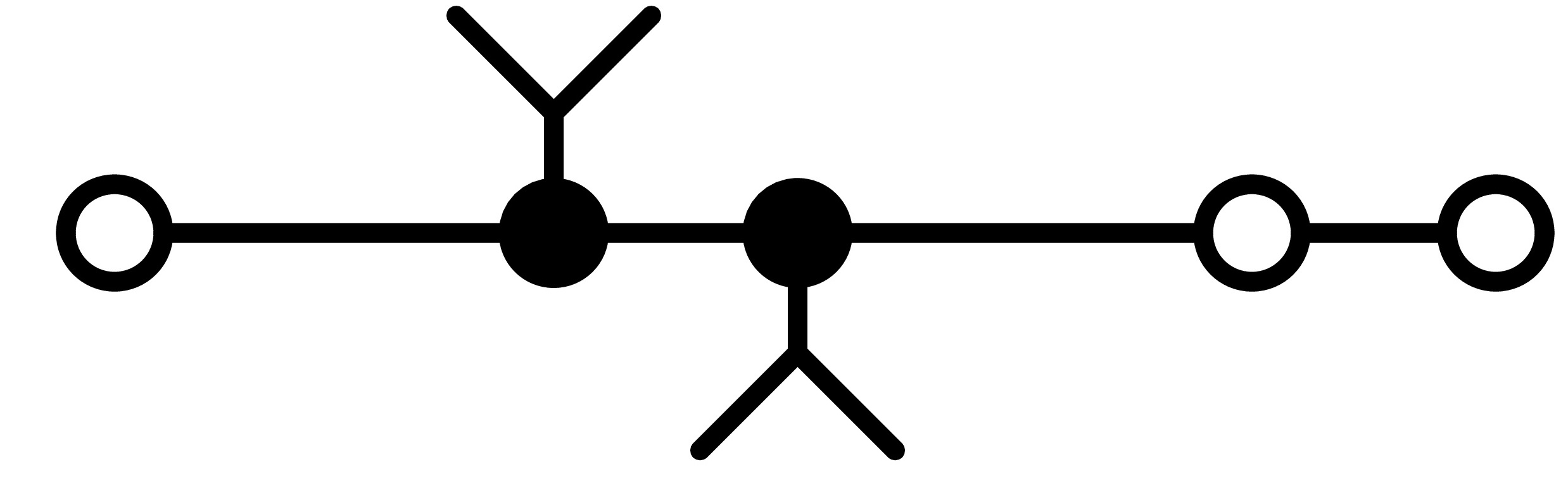

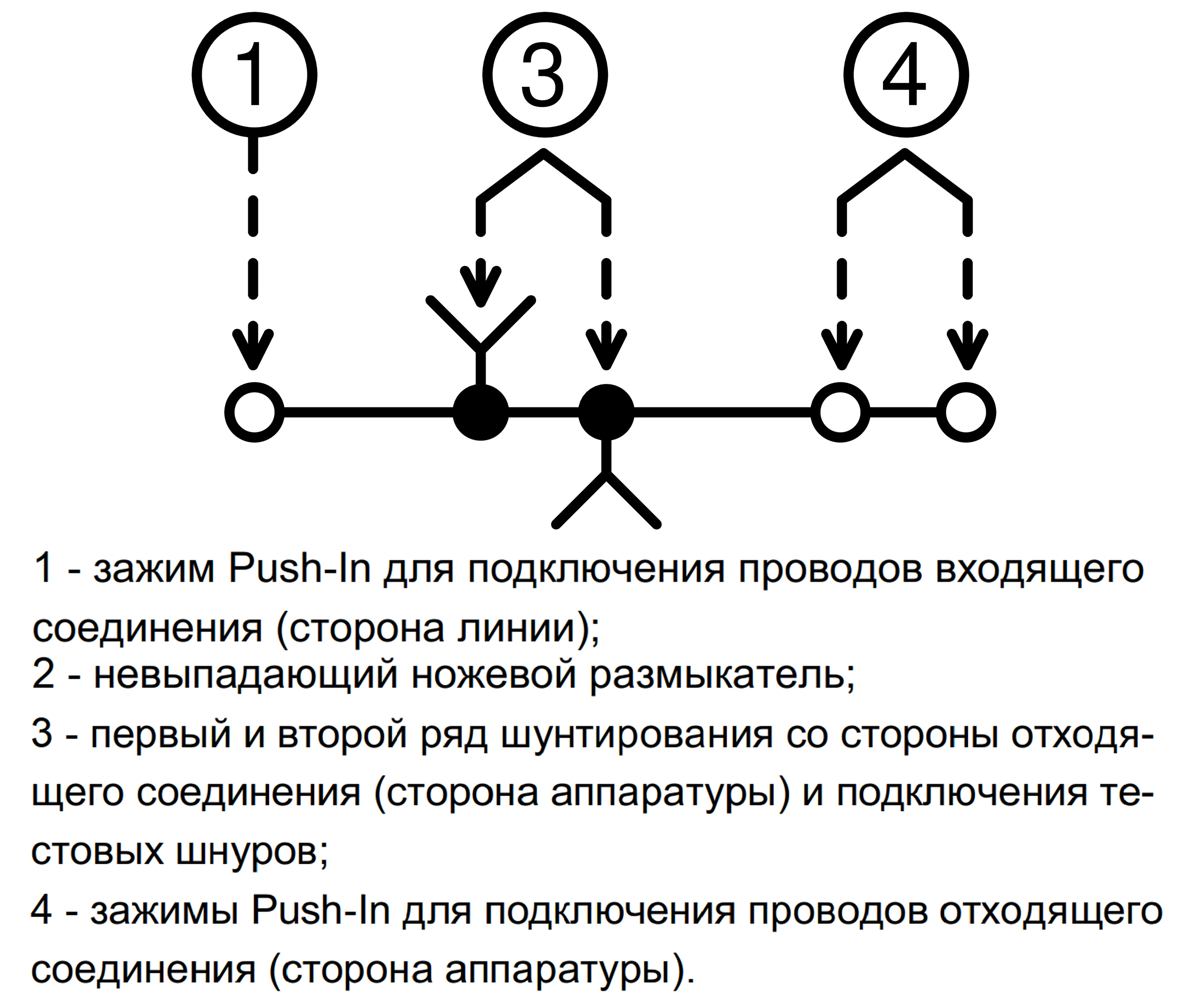

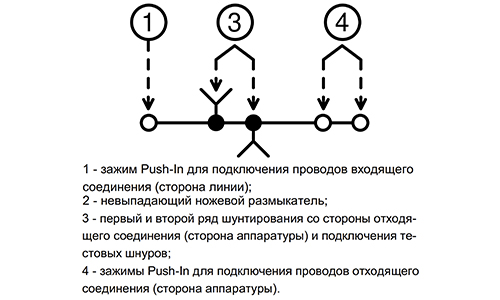

Схема клеммы |
Наименование изделия | Кол-во. | ||
---|---|---|---|
Бокс БМ-55-25-10-42х1,5 | 1 шт. | ||

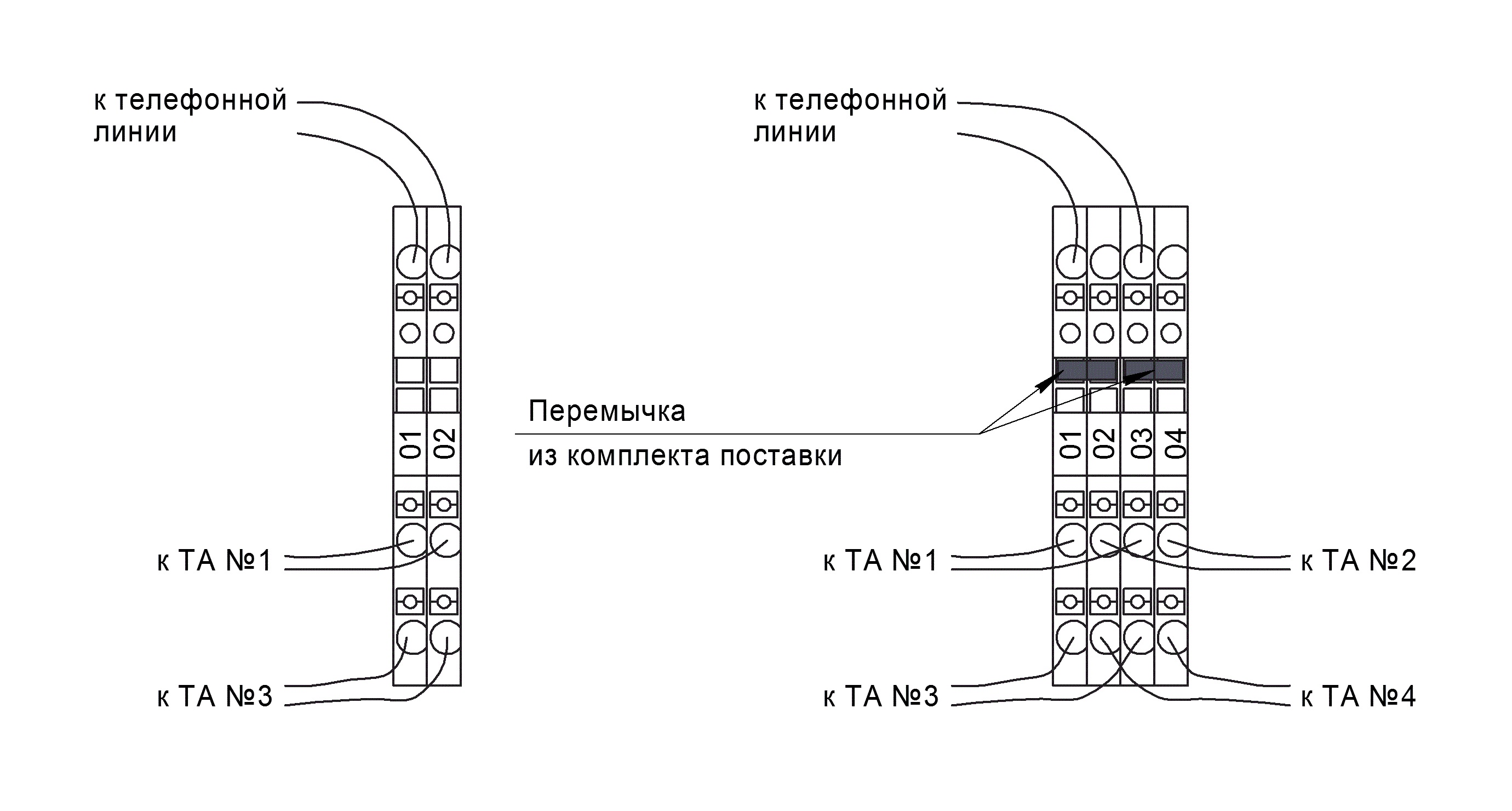

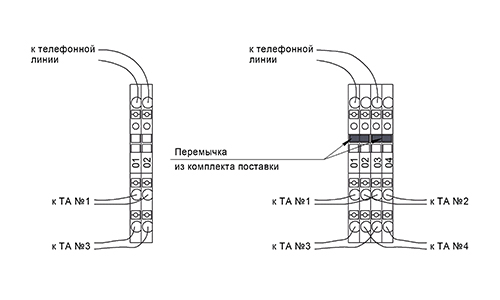

Перемычка | 10 шт. | ||
Бокс БМ-55-25-10-42х1,5. Паспорт | 1 экз. | ||
Тара упаковочная | 1 шт. |
