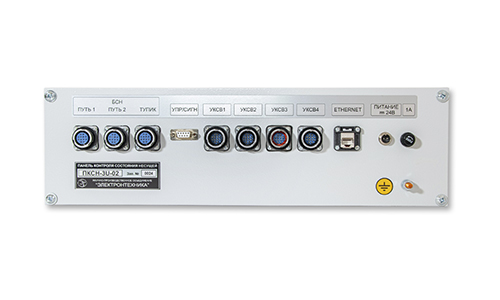

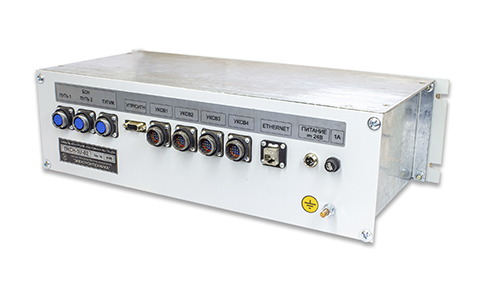

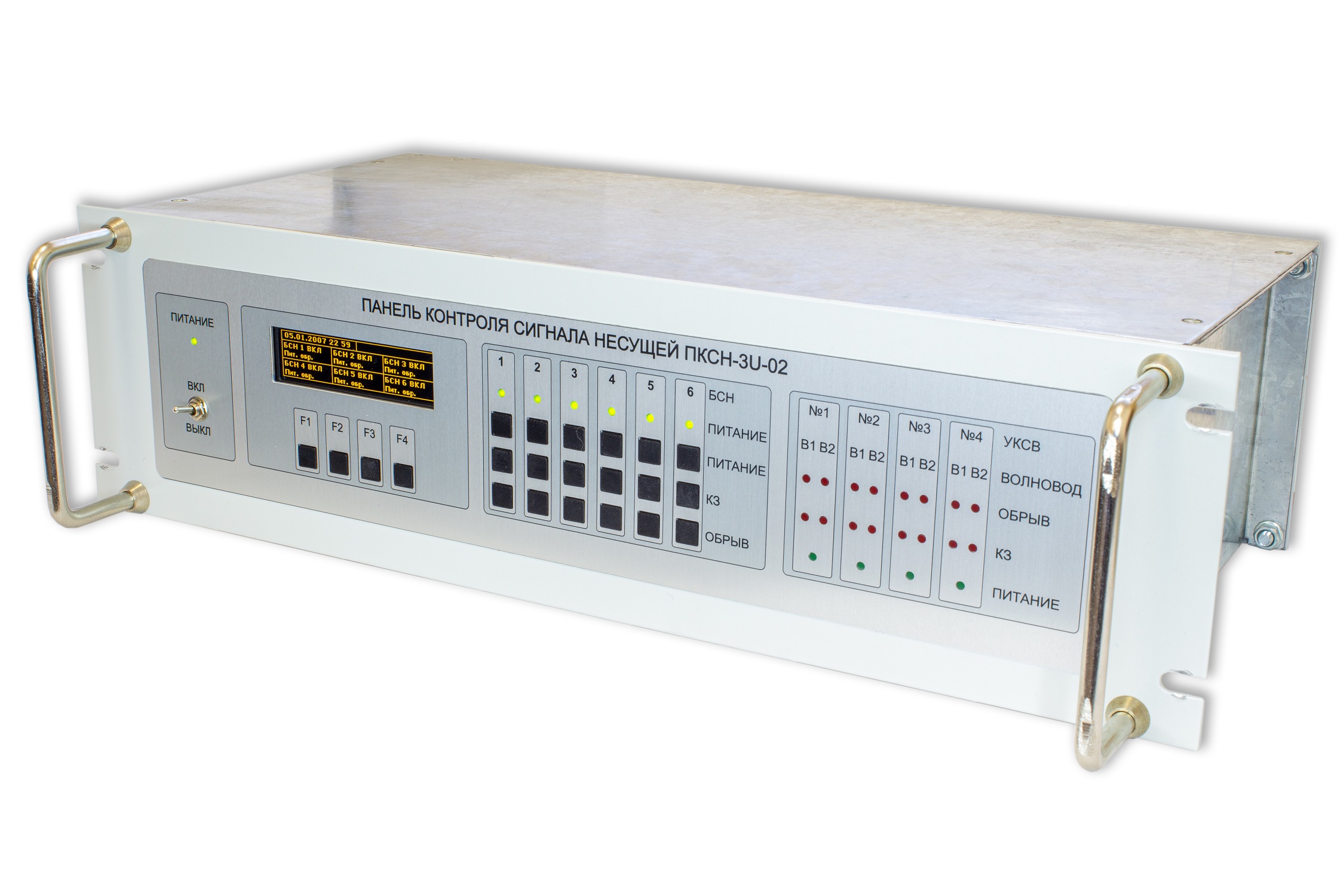

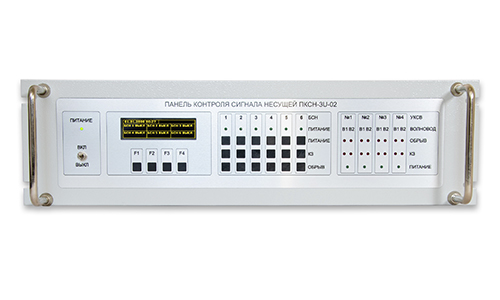

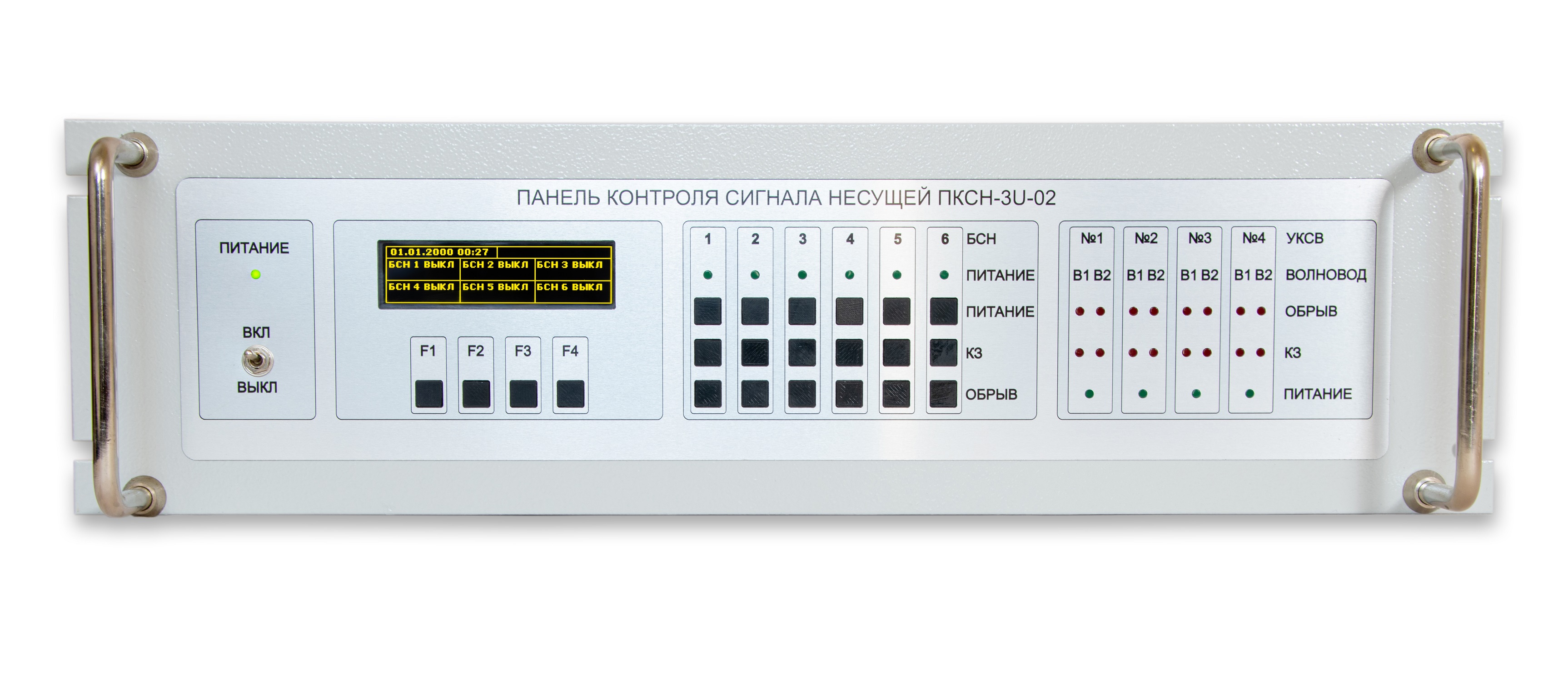

Панель контроля сигнала несущей ПКСН-3U-02

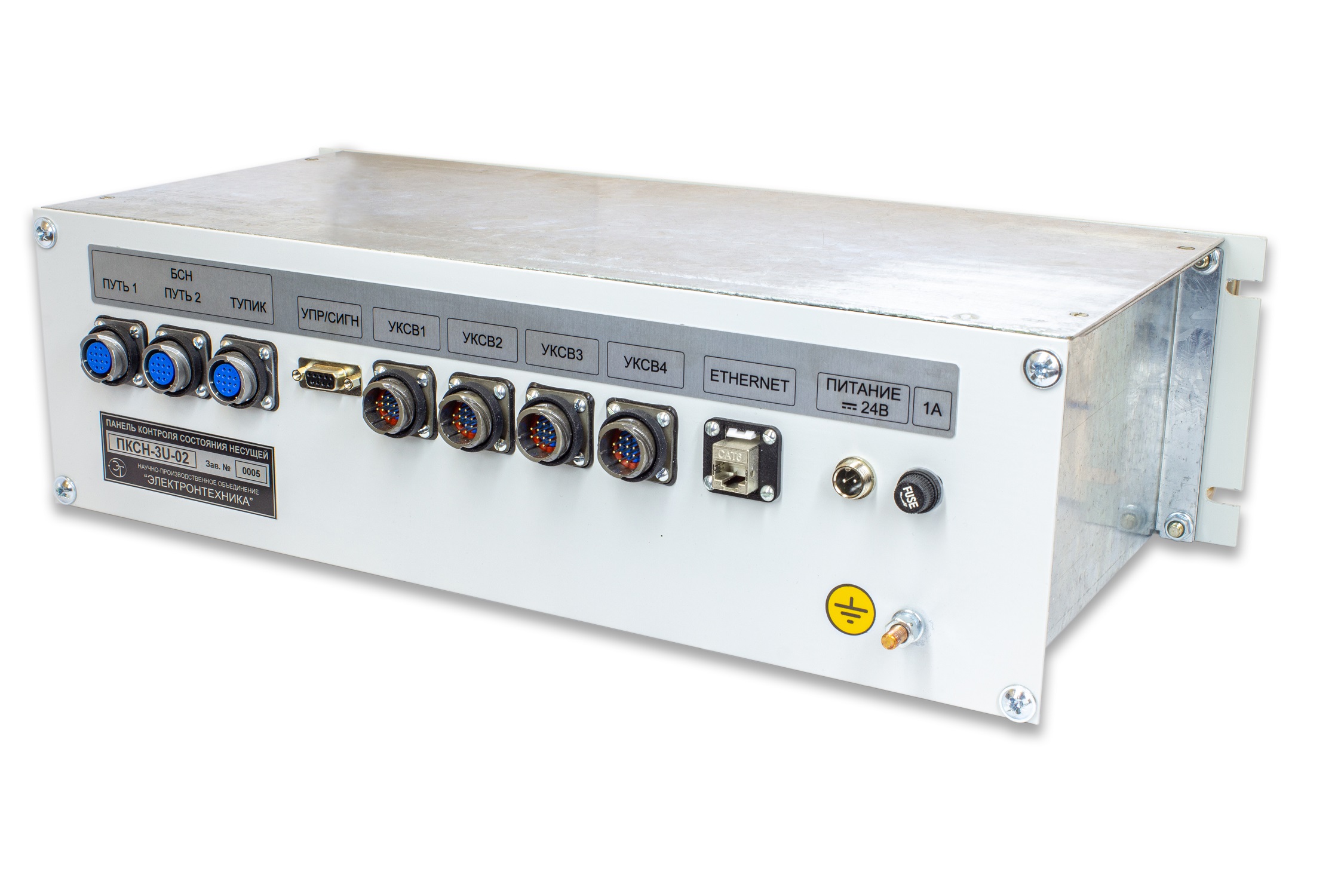

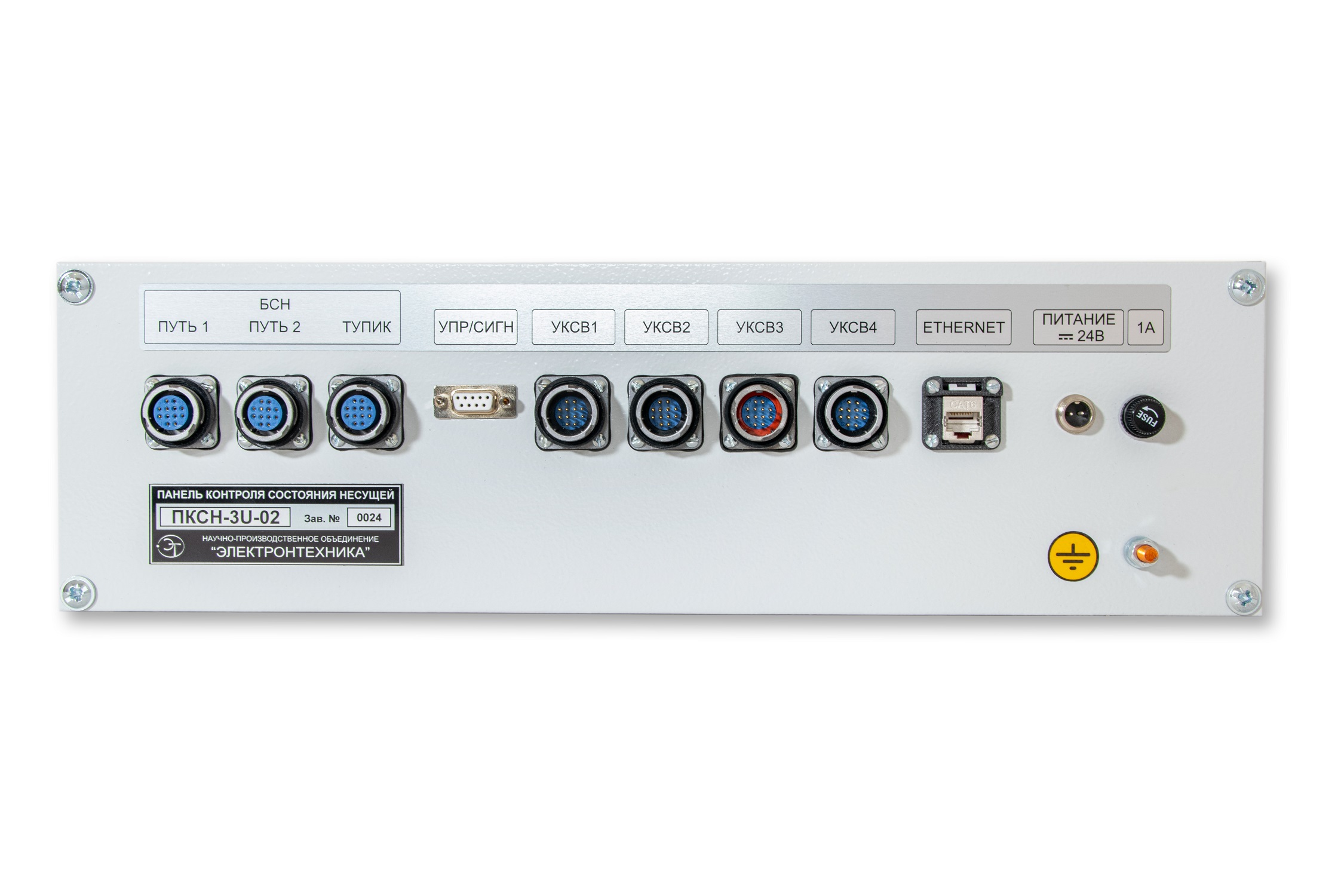

Панель контроля сигнала несущей ПКСН-3U-02

(ПКСН) предназначена для организации контроля уровня сигнала несущей частоты радиостанции РС-46МЦ на согласующих нагрузочных резисторах волноводов путей 1, 2 и тупиков линии поездной радиосвязи (ПРС) метрополитена и передачу данных о состоянии волноводов на центральный диспетчерский пункт (ЦДП) по сети Ethernet.

Климатическое исполнение – УХЛ4

Степень защиты корпуса IP20

Масса не более 5 кг

Габаритные размеры не более 482,6х132,5х285,0 мм

Пример записи обозначения в документации и при заказе:
Панель контроля сигнала несущей ПКСН-3U-02 ДРБА.468213.016

ПАНЕЛЬ ОБЕСПЕЧИВАЕТ:

  • приём и измерение от шести БСН сигналов постоянного тока, пропорциональных уровню несущей частоты радиостанции на согласующих резисторах БСН. Измерение производится по сигналу УПР или СИГН;
  • дистанционное управление каждым БСН: включение и выключение питания БСН, и режимов "КЗ" и "ОБРЫВ" кнопками на передней панели ПКСН, что позволяет организовать контроль параметров волновода по величине омического сопротивления и сопротивлению изоляции. Контроль параметров волновода производится стандартными измерительными приборами после подачи с ПКСН на БСН сигнала управления соответствующим реле, соединяющим волновод с шиной заземления или отключающим его от согласующего резистора БСН;
  • питание каждого БСН от отдельного источника питания постоянного тока с выходным номинальным напряжением 24В;
  • приём от четырёх блоков устройств контроля состояния волноводов УКСВ-02 (УКСВ) дискретных сигналов о состоянии двух волноводов, подключенных к УКСВ и наличия напряжения питания УКСВ;
  • индикацию состояний волноводов, подключенных к УКСВ, на передней панели ПКСН;
  • отсчёт даты и текущего времени;
  • отображение на индикаторе разрешением 256х64 и размером по диагонали 3,12" информации: дата и время; наличие сигналов – УПР или СИГН и их значения в Вольтах; информацию о состоянии каждого БСН – включен или выключен, ток потребления, включение режимов "КЗ" или "ОБРЫВ", уровень несущей частоты на входе БСН от стационарной радиостанции или наведенный от антенны локомотивной радиостанции в дБмкВ;
  • звуковую индикацию нажатия кнопок и голосовые сообщения о недопустимости определённых действий;
  • ведение журналов событий;
  • доступ к журналам событий, текущему состоянию панели и настройкам панели через web - интерфейс по сети Ethernet;
  • обновление программного обеспечения по сети Ethernet.

ПАНЕЛЬ ИМЕЕТ:

  • ЖУРНАЛ СОБЫТИЙ УКСВ. В журнале регистрируется: дата и время; номер УКСВ и событие – состояние волновода при его изменении и наличие питания на УКСВ. По каждому волноводу возможно три состояния – короткое замыкание, обрыв или норма;
  • ЖУРНАЛ СОБЫТИЙ УПР/СИГН. В журнале регистрируется: дата и время; сигнал УПР или СИГН и его значение, измеренное в вольтах; уровни несущей частоты радиостанции на входе всех шести БСН в дБмкВ. Регистрация событий производится при значении сигнала УПР в диапазоне от минус 4 до минус 24 В или при значении сигнала СИГН в диапазоне от +4 до +12 В;
  • ЖУРНАЛ СОБЫТИЙ БСН. В журнале регистрируется: дата и время; номер БСН; событие – включение или выключение питания БСН, режимов КЗ или ОБРЫВ; ток потребления БСН при соответствующем событии, что является подтверждением, что событие произошло;
  • ЖУРНАЛ СОБЫТИЙ АВАРИЙ УПР ПО УСТАВКЕ. В журнале регистрируется: дата и время; событие - номер БСН, номер уставки 1 или 2 и уровень уставки, уровень сигнала на входе БСН. Регистрация события производится при значении уровня сигнала на входе БСН меньше значения уставок. Первая уставка является предупреждающей, вторая – критической. При снижении уровня сигнала на входе БСН менее значения первой уставки – предупреждающей, но больше второй, свидетельствует о том, что в процессе эксплуатации произошло ухудшения свойств волновода, но оно ещё не критическое. При снижении уровня сигнала на входе БСН менее значения второй уставки – критической, свидетельствует о том, что в процессе эксплуатации произошло критическое ухудшение свойств волновода, что может привести к нарушению работоспособности радиосвязи.

КОМПЛЕКТ ПОСТАВКИ

Наименование Кол-во
Панель контроля сигнала несущей ПКСН-3U-02 1 шт.
Винт оцинкованный М6х12 и клетевая гайка 4 компл.
Вставка плавкая ВПТ6-7 1А 250В 2 шт.
Шайба зубчатая М6 тип А 2 шт.
Кабель БСН-6х2 ДРБА.685622.006 1 шт.
Кабель БСН-6х2 ДРБА.685622.006-01 1 шт.
Кабель БСН-6х2 ДРБА.685622.006-02 1 шт.
Кабель питания GX12 ДРБА.685621.069 1 шт.
Наименование Кол-во
Кабель УКСВ-FQ18-5х2 ДРБА.685622.013 1 шт.
Кабель УКСВ-FQ18-5х2 ДРБА.685622.013-01 1 шт.
Кабель УКСВ-FQ18-5х2 ДРБА.685622.013-02 1 шт.
Кабель УКСВ-FQ18-5х2 ДРБА.685622.013-03 1 шт.
Кабель УПР-СИГН-1х2 ДРБА.685621.064 1 шт.
Наконечник НШВИ 0,5-8 90 шт.
Патч-корд UTP-RJ45-RJ45 Cat.5e 3м 1 шт.
Паспорт 1 экз.
Тара упаковочная 1 шт.



Наименование параметра Значение
Напряжение питания постоянного тока, В 9…36
Максимальная мощность потребления, Вт, не более 10
Максимальное количество подключаемых БСН, шт. 6
Максимальное количество каналов индикации о состоянии УКСВ 4
Номинальное постоянное напряжение питания БСН, В 23,5
Количество каналов питания БСН 6
Максимальный ток по цепи питания БСН, А, не более 0,125

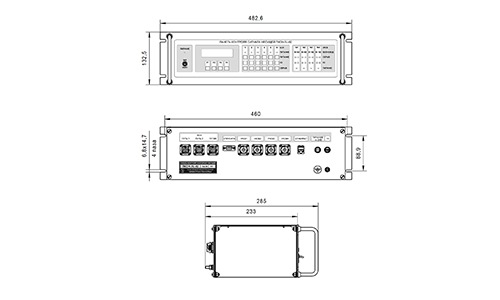

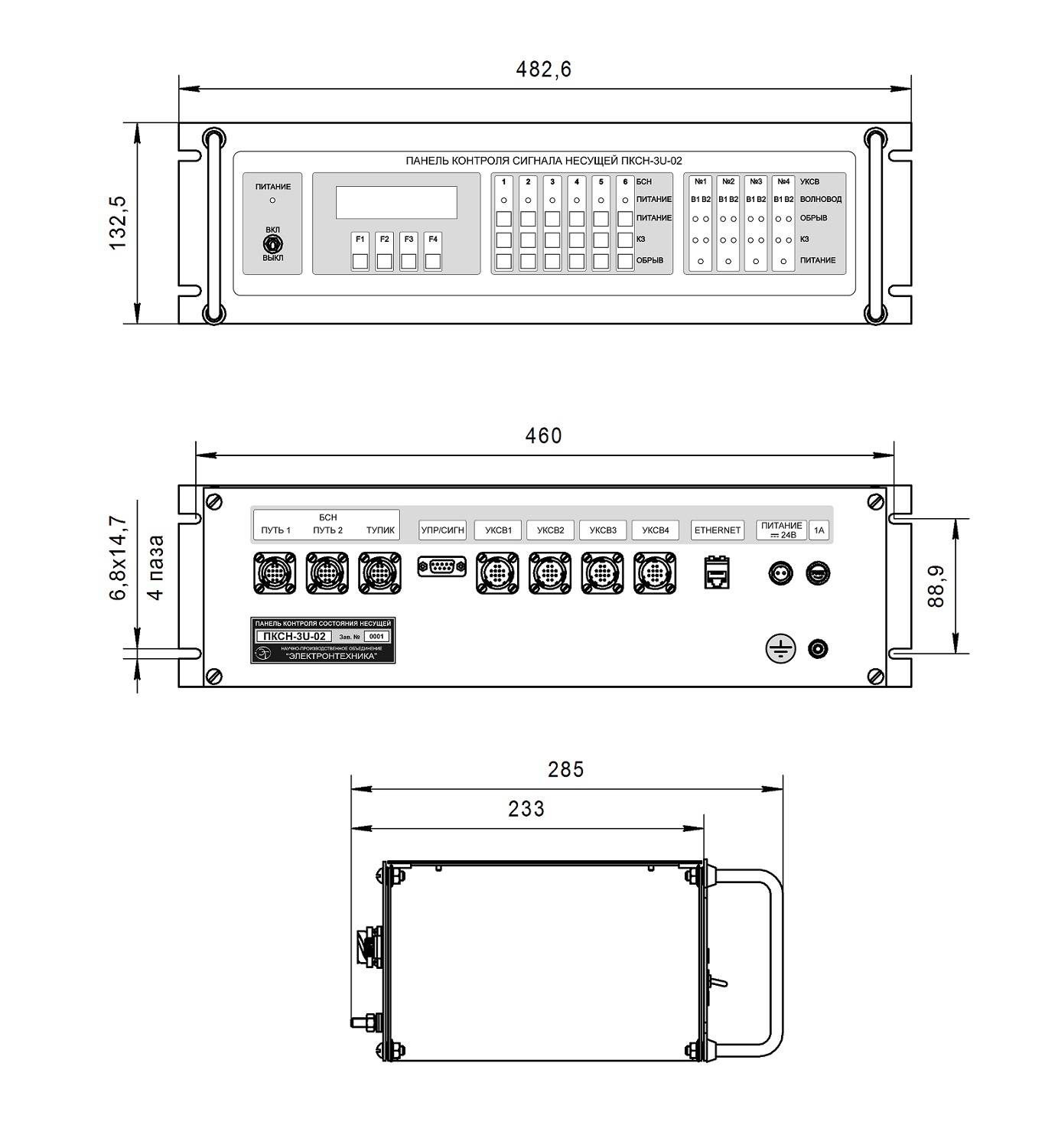

ОБЩИЙ ВИД, ГАБАРИТНЫЕ И УСТАНОВОЧНЫЕ РАЗМЕРЫ

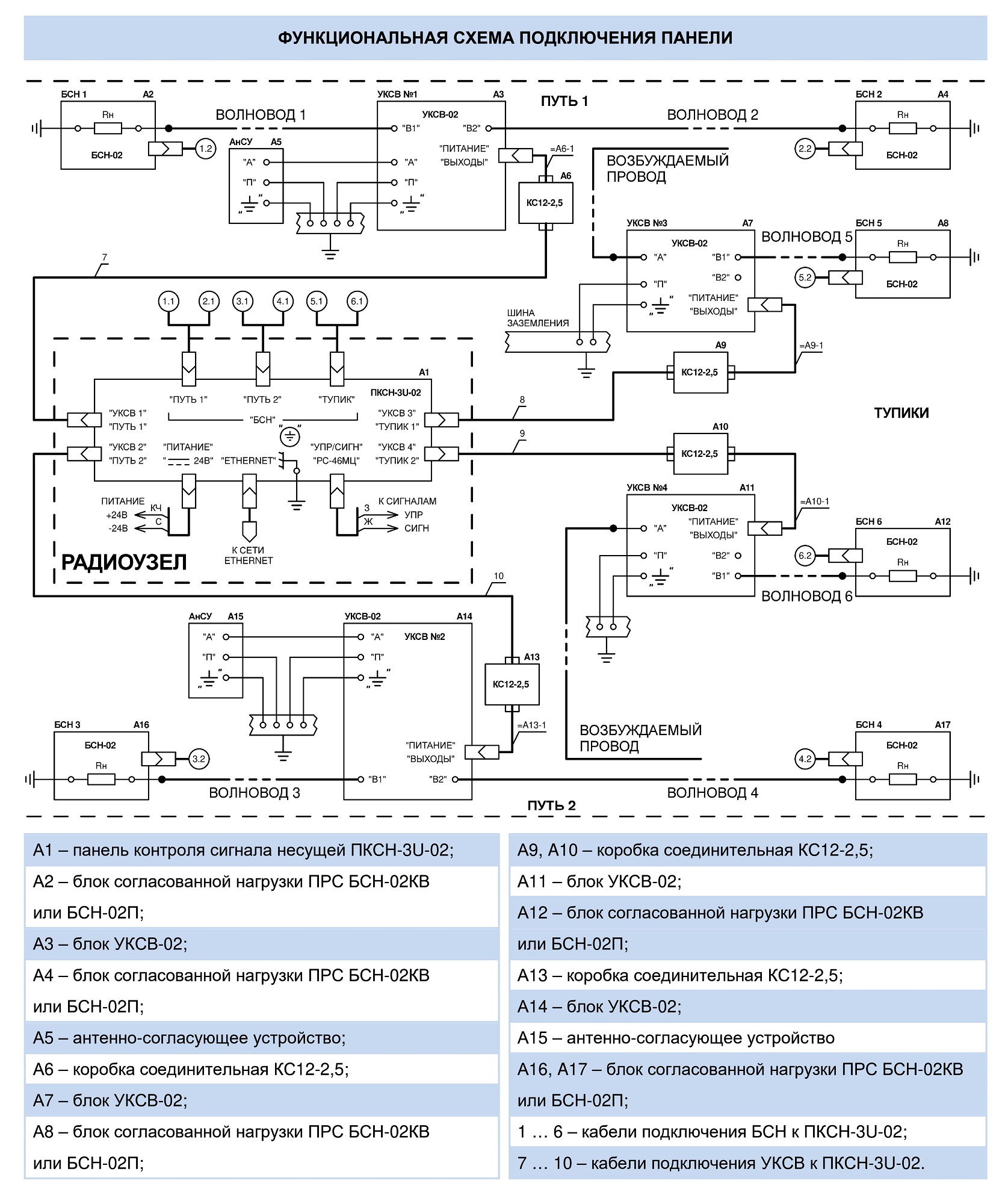

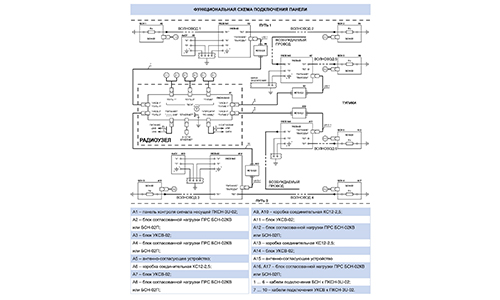

ФУНКЦИОНАЛЬНАЯ СХЕМА ПОДКЛЮЧЕНИЯ ПАНЕЛИ

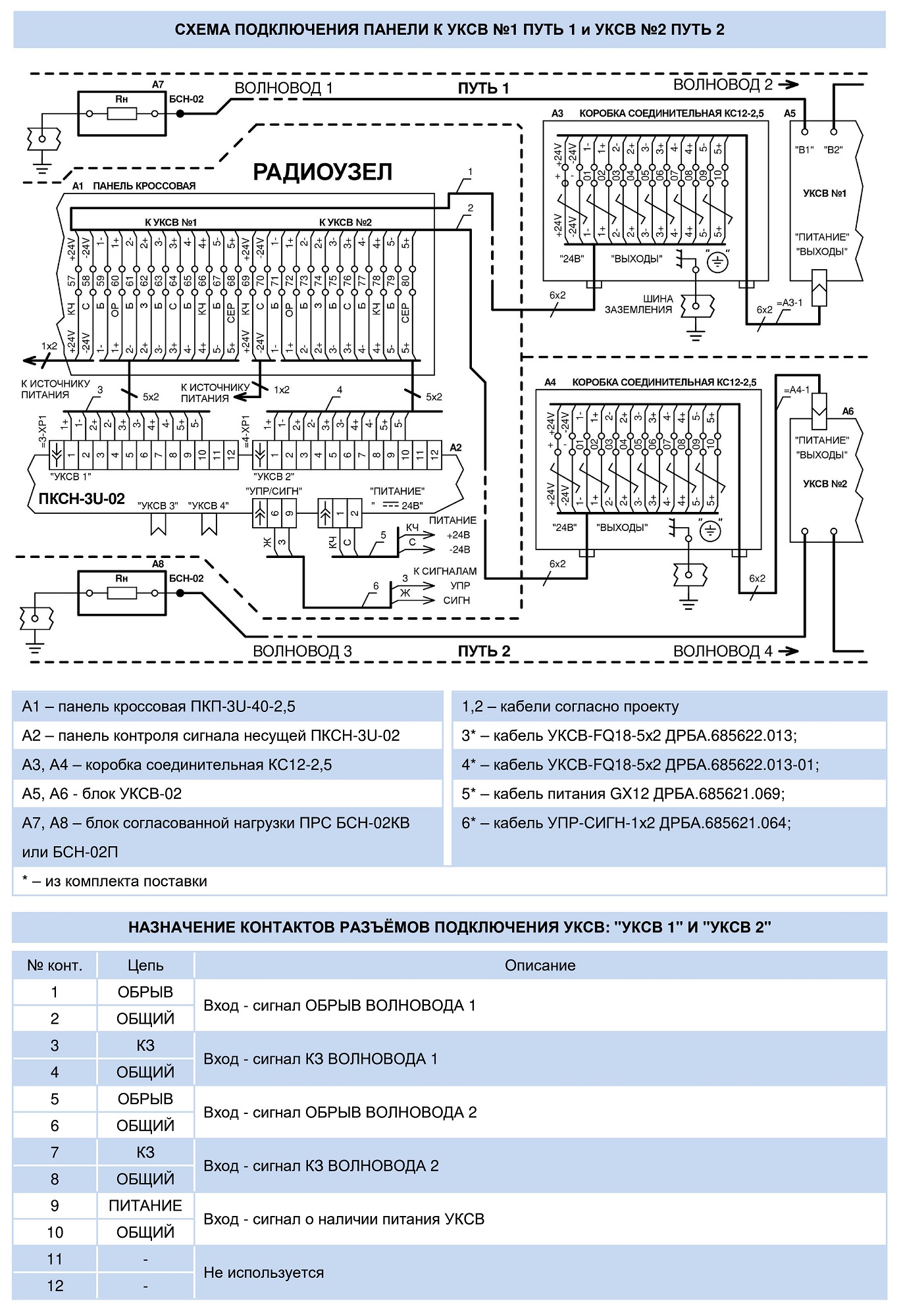

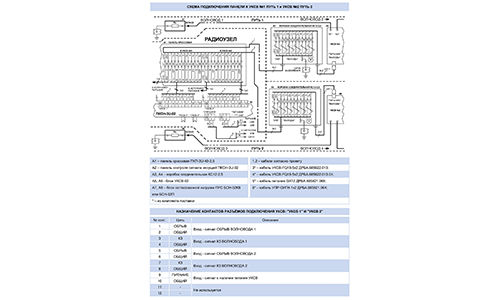

СХЕМА ПОДКЛЮЧЕНИЯ ПАНЕЛИ К УКСВ №1 ПУТЬ 1 и УКСВ №2 ПУТЬ 2

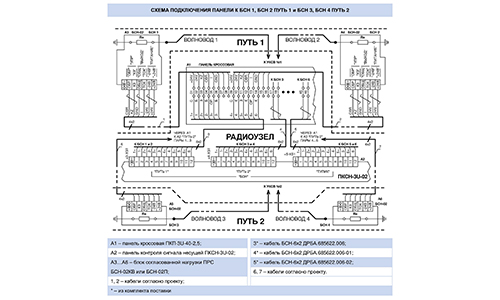

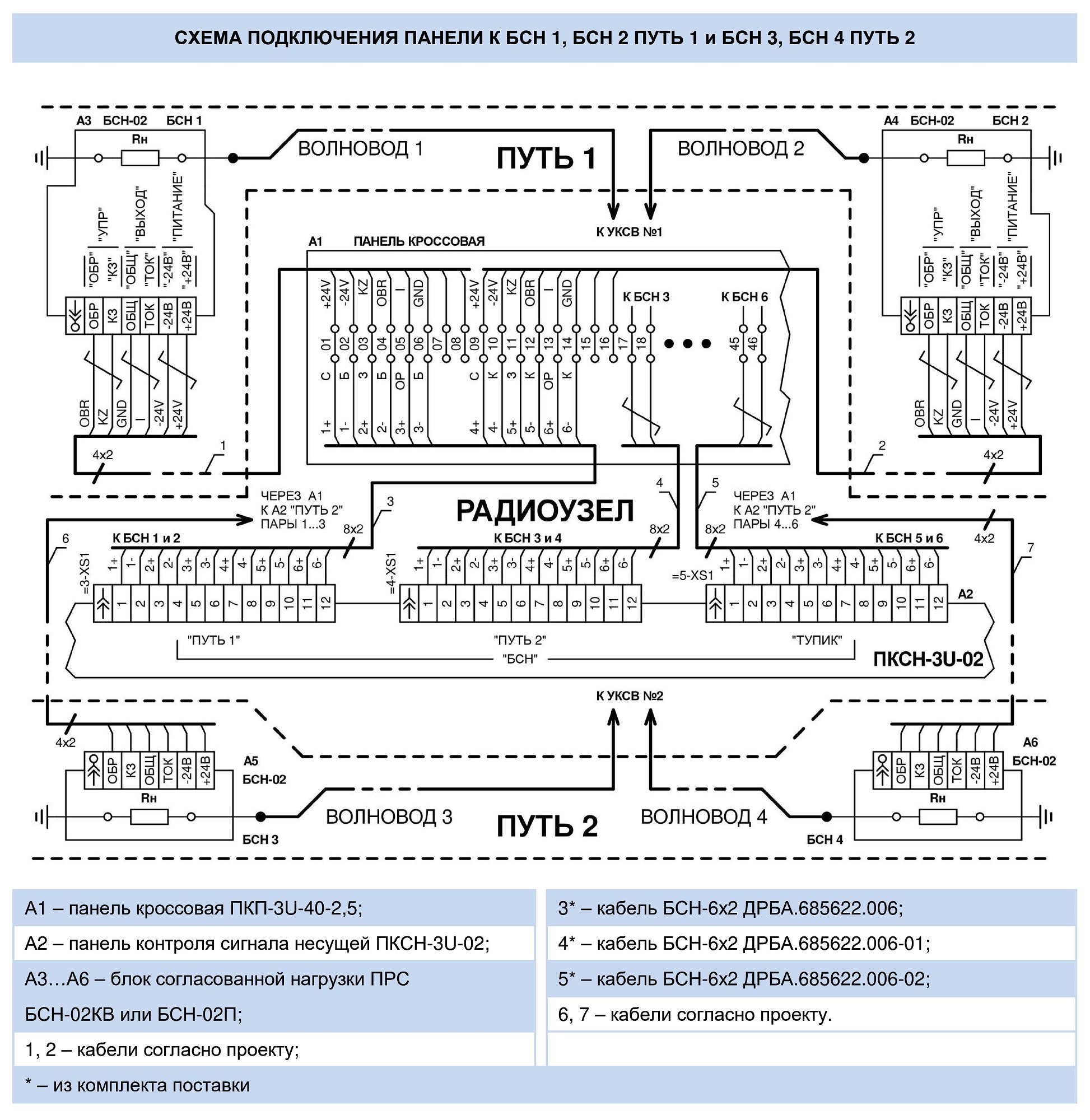

СХЕМА ПОДКЛЮЧЕНИЯ ПАНЕЛИ К БСН 1, БСН 2 ПУТЬ 1 и БСН 3, БСН 4 ПУТЬ 2

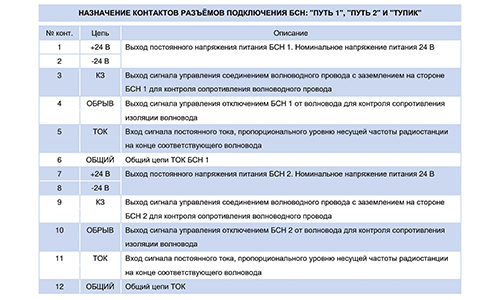

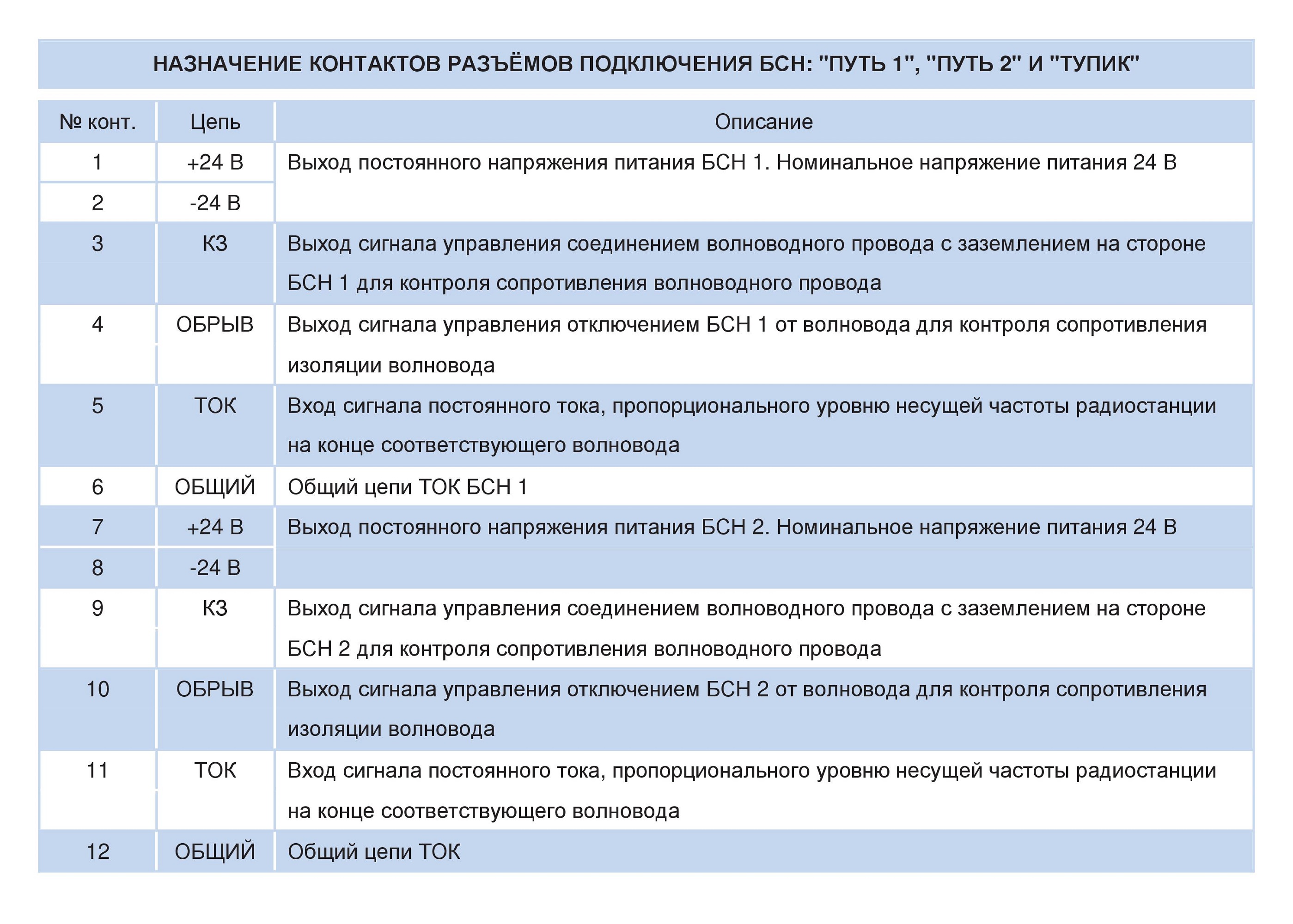

НАЗНАЧЕНИЕ КОНТАКТОВ РАЗЪЁМОВ ПОДКЛЮЧЕНИЯ БСН: "ПУТЬ 1", "ПУТЬ 2" И "ТУПИК"
