Шкаф поездной радиосвязи ШПРС-42U6.8

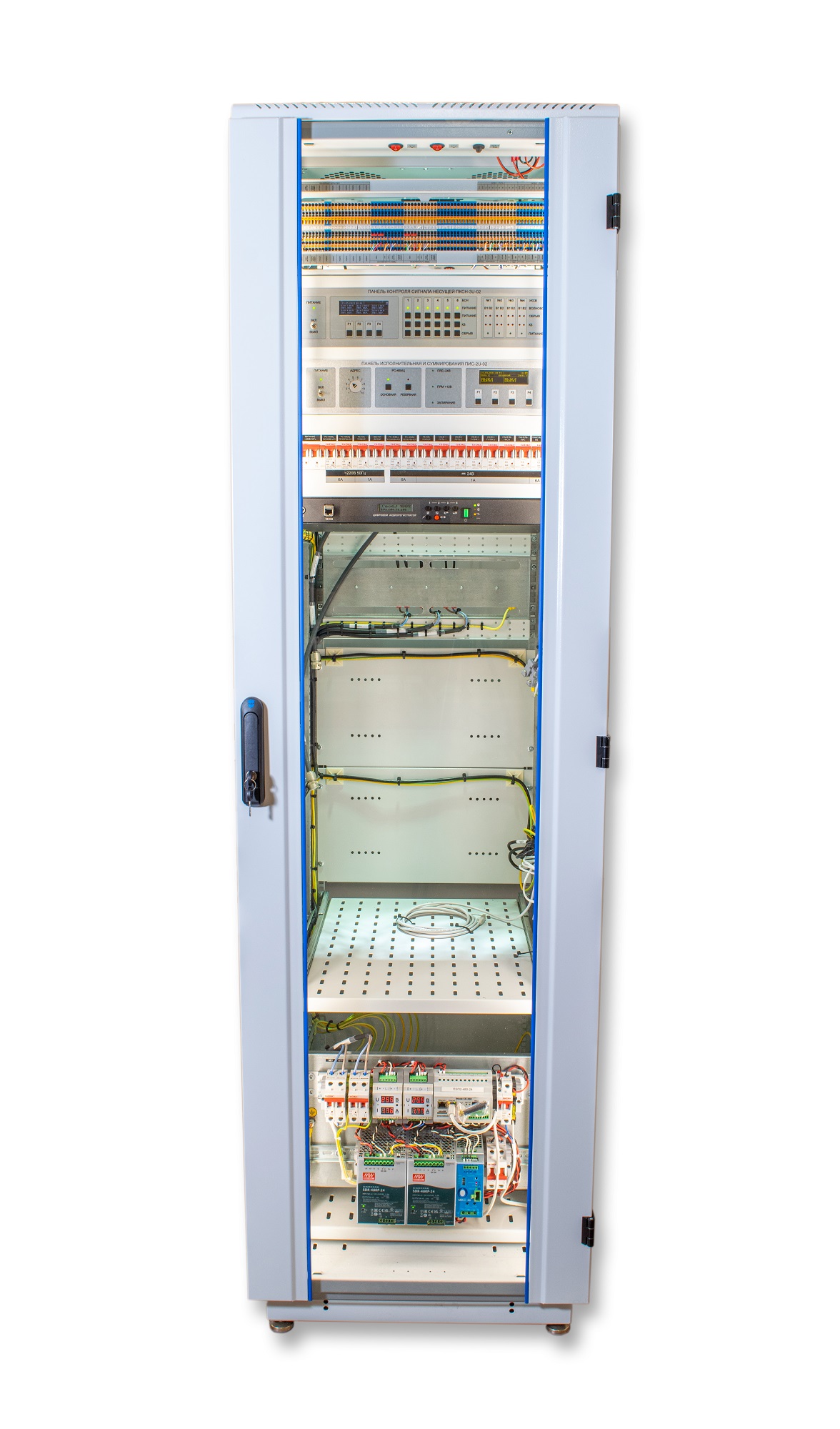

Фото

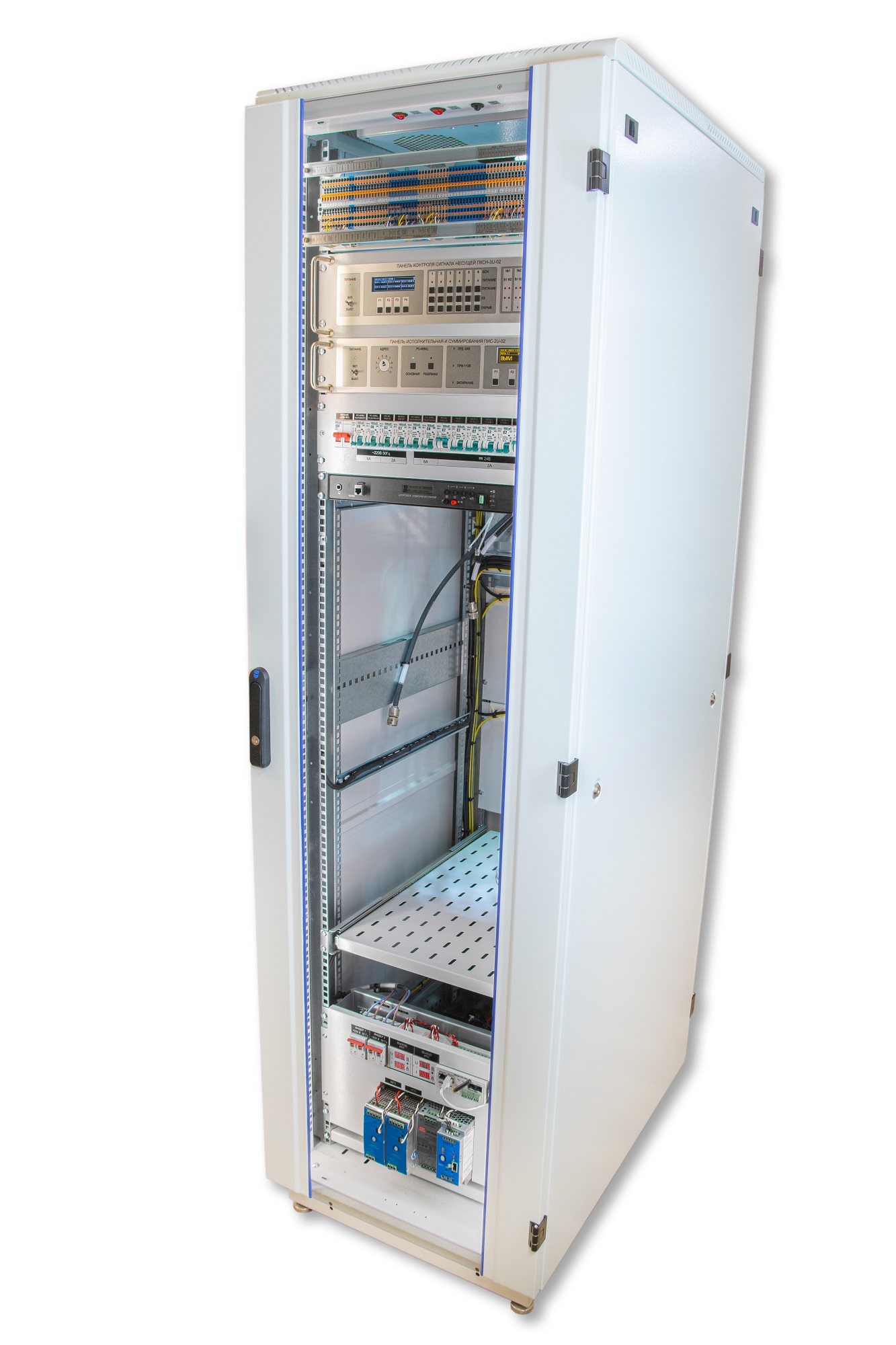

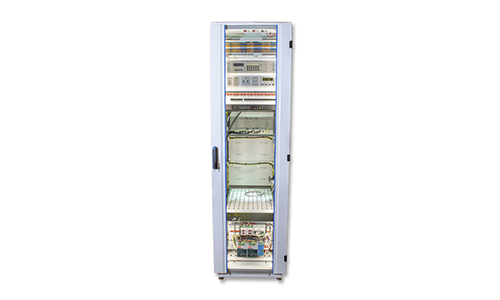

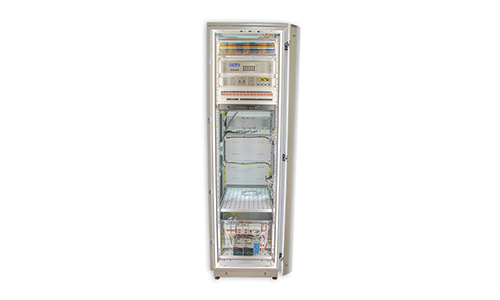

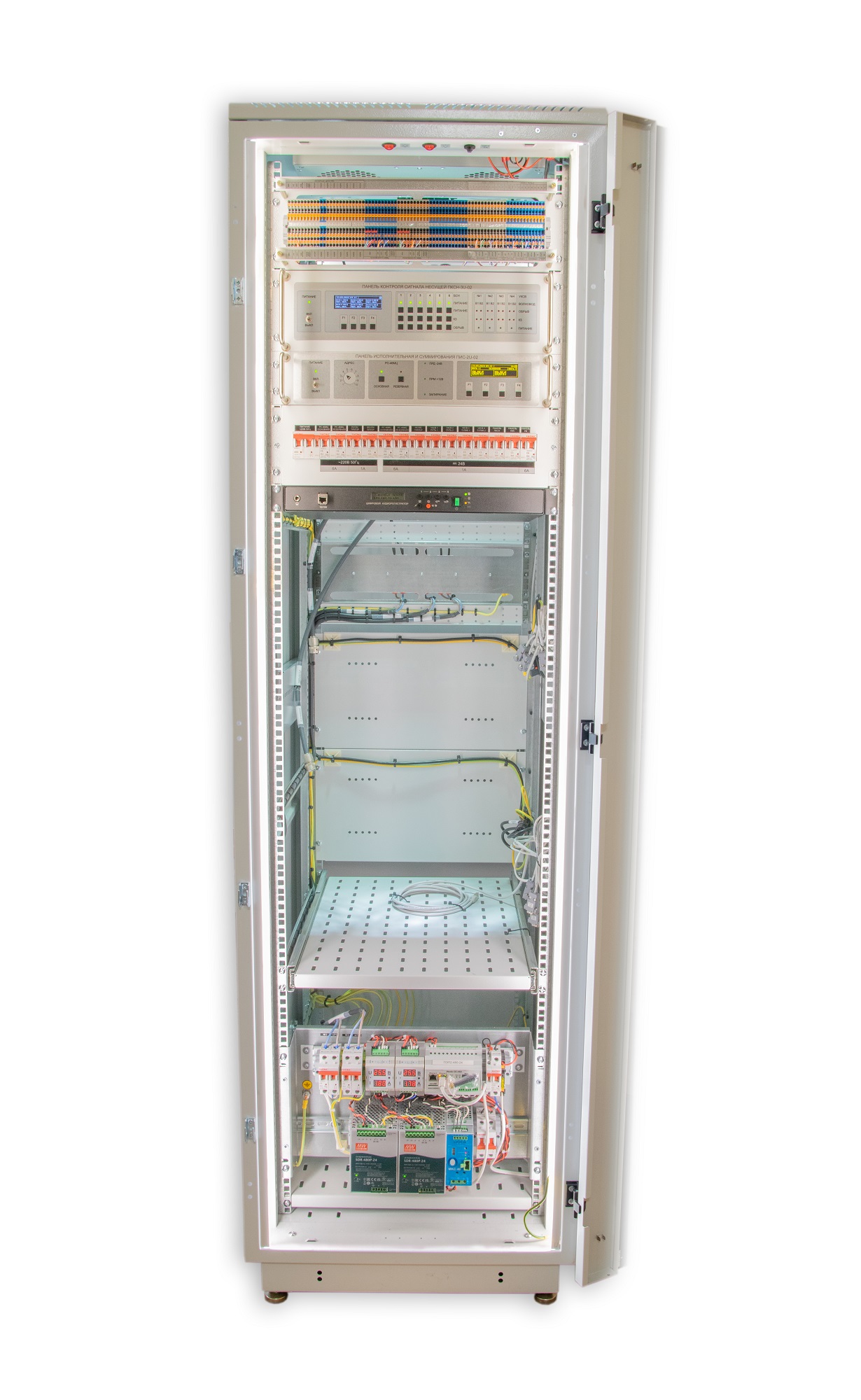

Шкаф поездной радиосвязи ШПРС-42U6.8

(шкаф) предназначен для организации на станциях метрополитена сети поездной радиосвязи с использованием основной и резервной радиостанций типа РС-46МЦ и мониторинга работы линии поездной радиосвязи (ПРС).

Климатическое исполнение – УХЛ4

Степень защиты корпуса IP20

Масса не более 250 кг

Габаритные размеры не более 600х2060х890 мм

Пример записи обозначения в документации и при заказе:

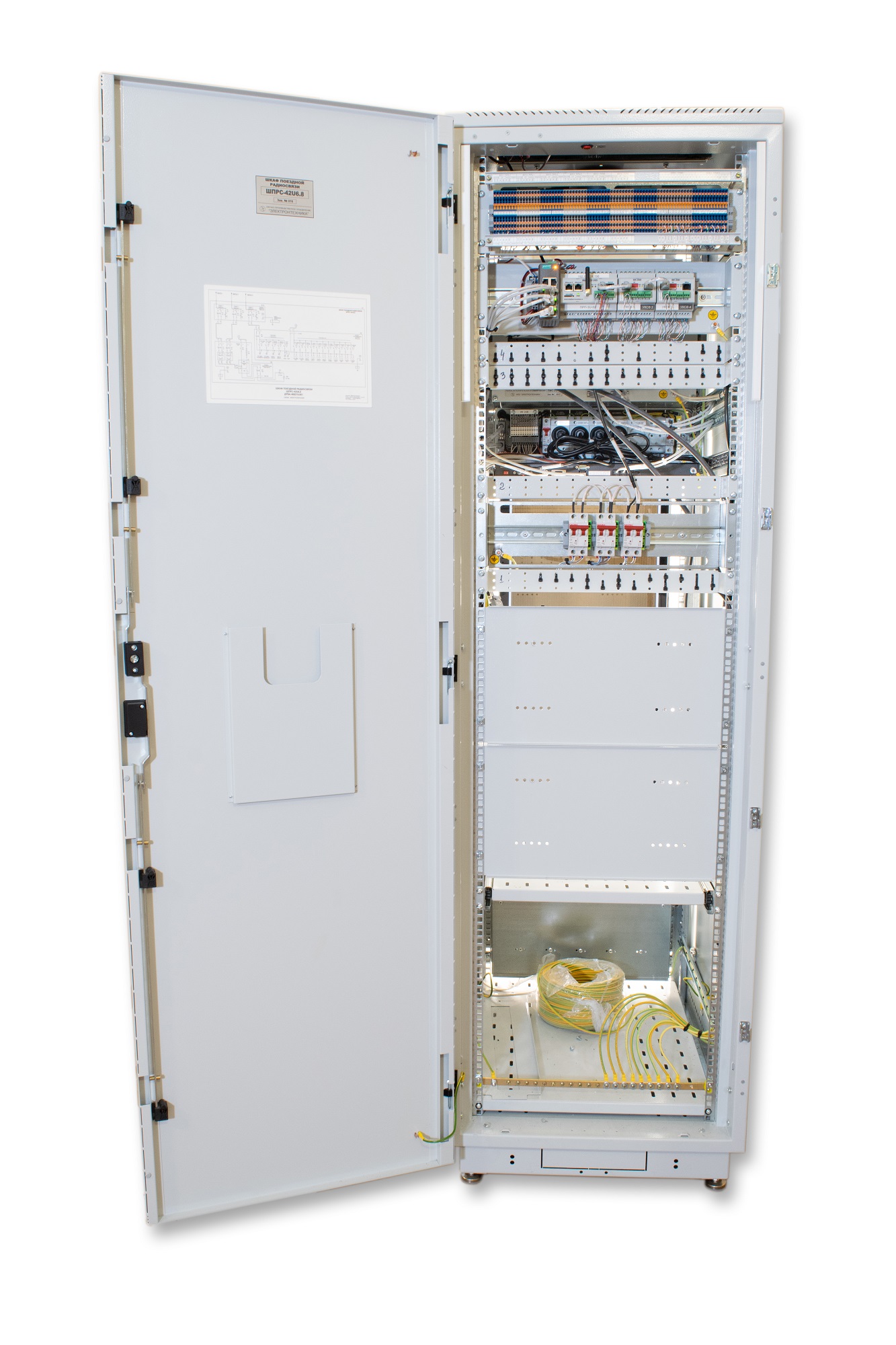

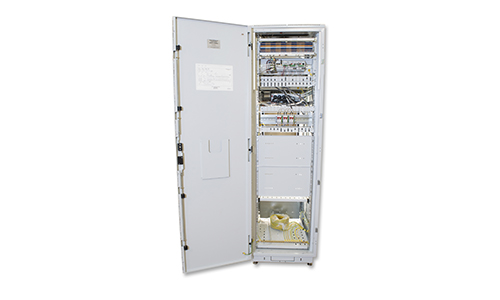

Шкаф конструктивно выполнен в виде 19" напольного металлического шкафа. Доступ для монтажа и обслуживания с четырёх сторон через лёгкосъёмные боковые стенки и две двери: переднюю – стеклянную и заднюю – металлическую.

Шкаф поставляется в собранном виде. Монтаж кабелей между блоками и панелями шкафа выполнен на предприятии – изготовителе.

На объекте необходимо:

– подключить кабели связи и управления;

– подключить три ввода переменного напряжения 220 В 50 Гц;

– установить две батареи аккумуляторных 12V 18Аh (АКБ) (из комплекта поставки);

– установить две радиостанции типа РС-46МЦ.

Радиостанции не входят в комплект поставки.

ШКАФ ОБЕСПЕЧИВАЕТ:

подключение к ПРС метрополитена основной или резервной стационарной радиостанции РС-46МЦ и согласования подключённой радиостанции с двумя антенно-согласующими устройствами (АнСУ) с волновым сопротивлением 50 Ом;

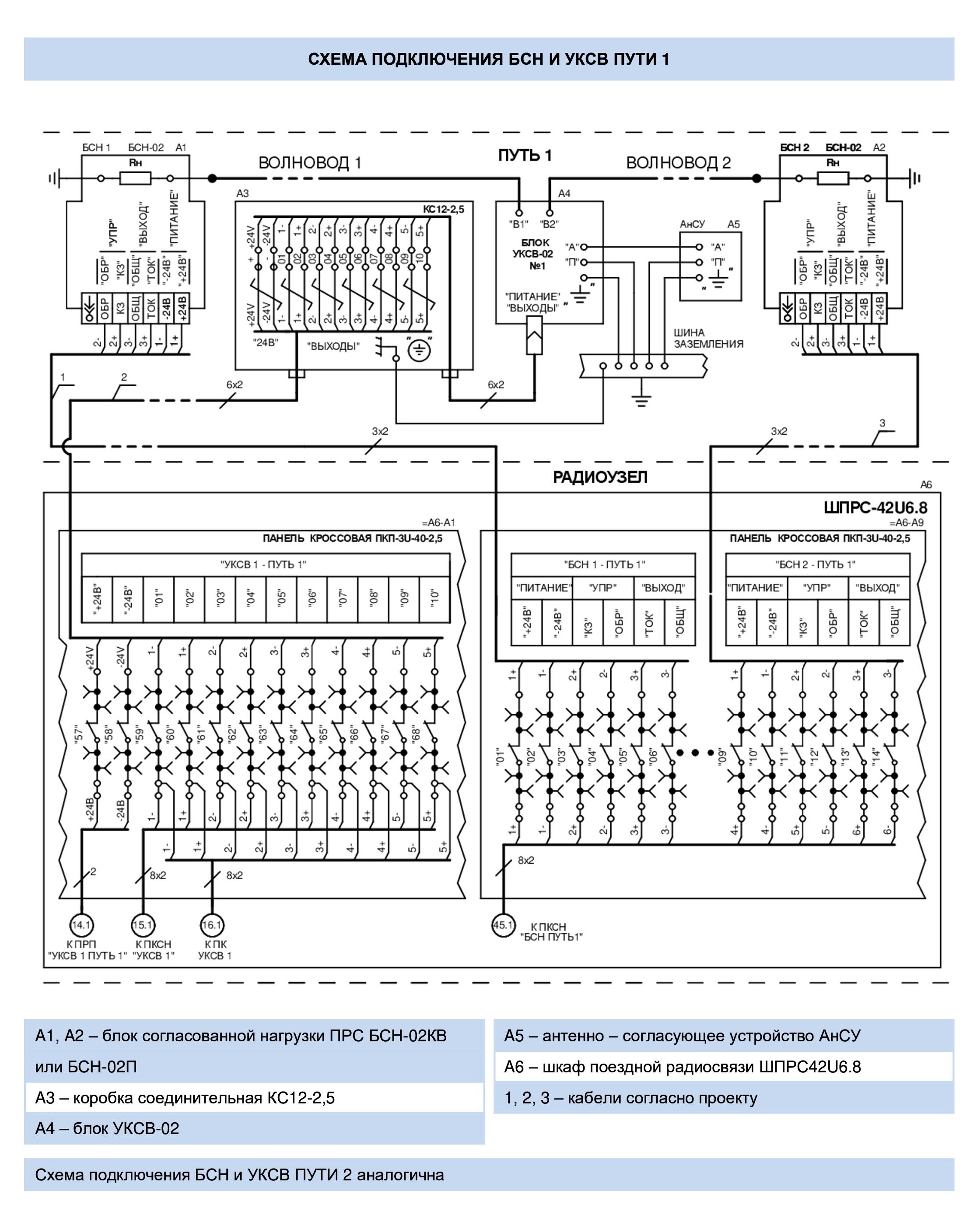

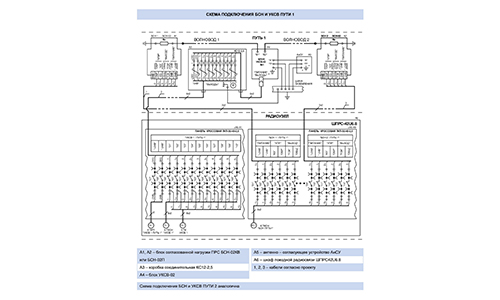

контроль уровня сигнала несущей частоты радиостанции РС-46МЦ на согласующих нагрузочных резисторах блоков согласованной нагрузки БСН-02 (БСН) волноводов путей 1, 2 и тупиков линии ПРС метрополитена и передачу данных о состоянии волноводов на центральный диспетчерский пункт (ЦДП) по сети Ethernet;

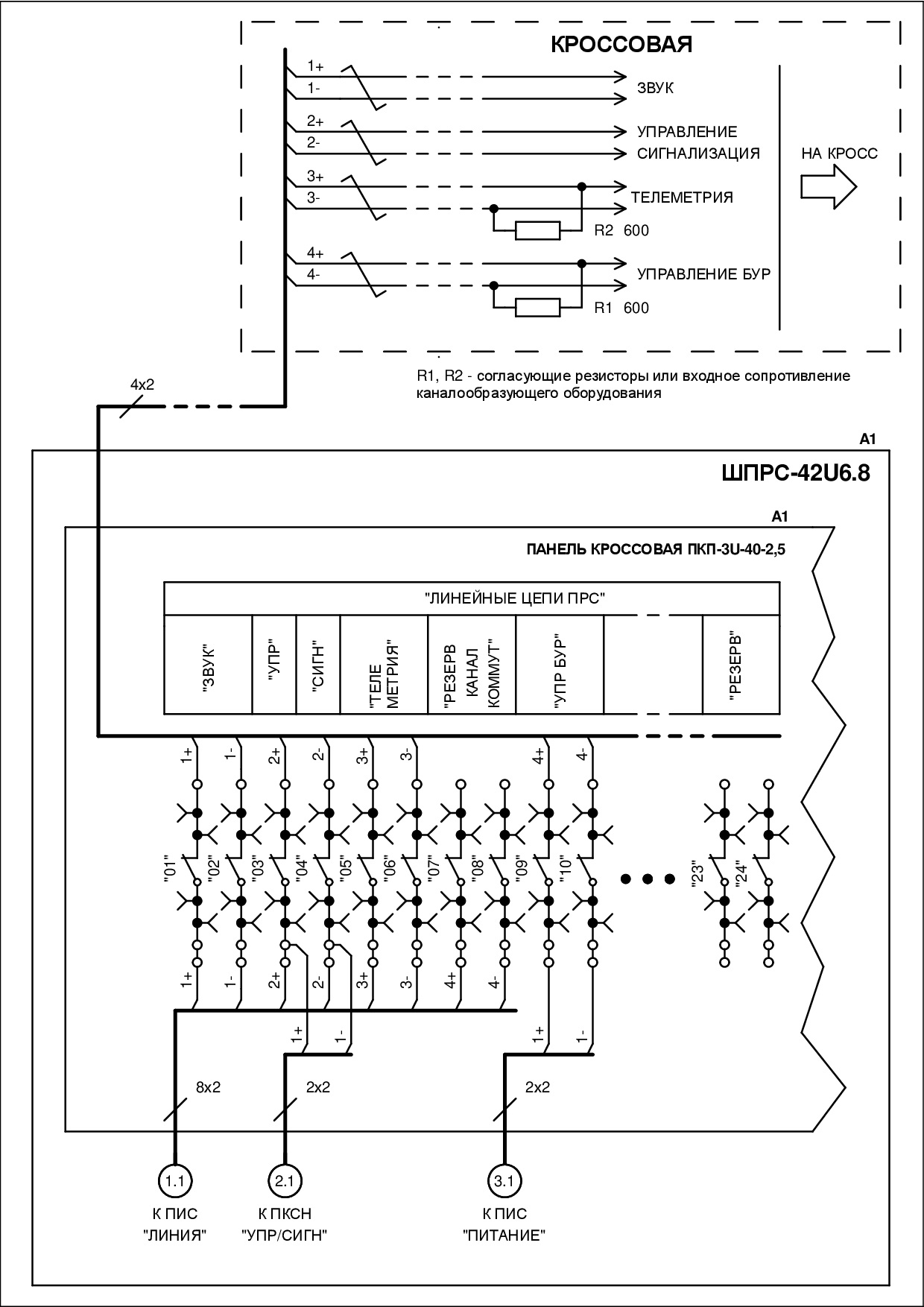

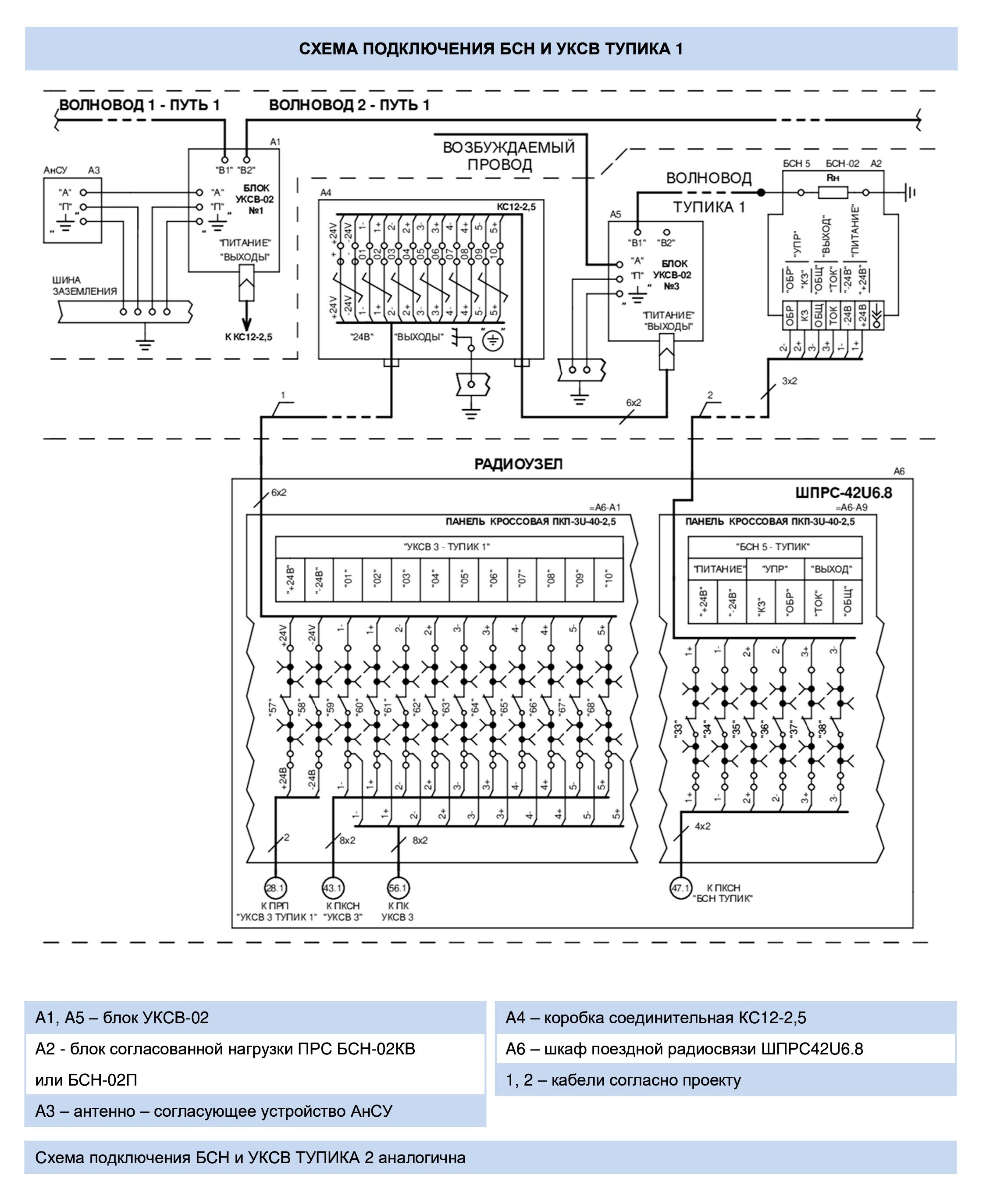

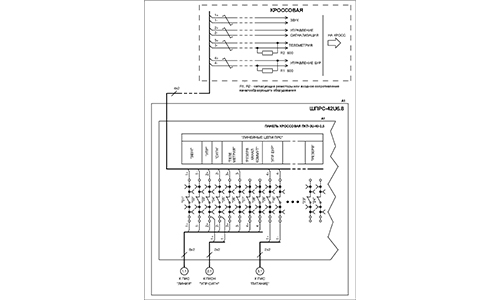

подключение через панели кроссовые с пружинными контактами линейных цепей ПРС, кабелей от шести БСН и четырёх блоков устройств контроля состояния волноводов УКСВ-02 (УКСВ);

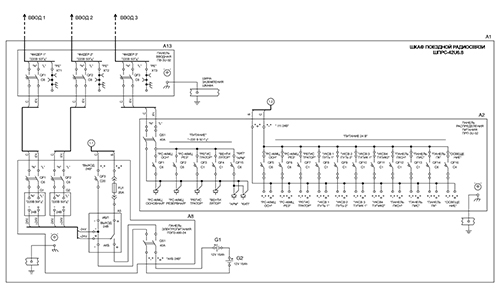

бесперебойное электропитание блоков шкафа, двух радиостанций РС-46МЦ, аудиорегистратора и четырёх УКСВ постоянным напряжением 24 В от двух вводов переменного напряжения 220 В 50 Гц или от аккумуляторной батареи ёмкостью не менее 17 Ач при обесточивании обоих вводов;
электропитание переменным напряжением 220 В 50 Гц двух радиостанций РС-46МЦ, аудиорегистртора, персонального компьютера переносного (ПК), встроенного вентилятора и контрольно-измерительных приборов (КИП) от третьего ввода;
сигнализацию состояния выключателей автоматических (ВА), коммутирующих постоянное или переменное напряжение питания на оборудование поездной радиосвязи;
подключение к сети Ethernet для удалённого доступа к оборудованию шкафа и мониторинга состояния сети поездной радиосвязи и волноводов.

КОМПЛЕКТ ПОСТАВКИ

Наименование	Кол-во	Упак. место
Шкаф проездной радиосвязи ШПРС-42U6.8	1 шт.	1
Шкаф поездной радиосвязи ШПРС-42U6.8. Схема электрическая принципиальная	1 экз.
Тара упаковочная	1 шт.
Антенна рамочная приёмно-передающая	1 шт.	2
Батарея аккумуляторная 12V 18Ah	2 шт.
Кабель АКБ красный ДРБА.685615.002	1 шт.
Кабель АКБ чёрный ДРБА.685615.001	1 шт.
Кабель АКБ чёрный ДРБА.685615.005	1 шт.
Кейс для трансивера Discovery TX-500	1 шт.
Ключ боковых стенок	8 шт.
Ключ передней и задней двери	4 шт.
Компьютер переносной персональный (1920х1080 IPS 15.6", Intel Core i5, RAM 16 ГБ, SSD 512 ГБ, LAN 1000Mbit, WiFi, Bluetooth, Windows 10 Pro) c USB-накопителем с WIN 10 Russian Home/Pro и Ключом продукта Windows 10 Pro WIN PRO FPP 10 P2 32 BIT/64-BIT RUSSIAN	1 компл.
Сумка для компьютера переносного персонального	1 шт.

Наименование	Кол-во	Упак. место
Сумка-рюкзак для переноски трансивера и антенны	1 шт.	2
Трансивер Discovery TX-500 в комплекте с батарейным блоком и зарядным устройством (220 В 50 Гц/15В 3А)	1 шт.
Панель исполнительная и суммирования ПИС-2U-02. Паспорт	1 экз.
Панель контроля сигнала несущей ПКСН-3U-02. Паспорт	1 экз.
Панель контроллеров ПК-3U-02. Паспорт	1 экз.
Панель распределения питания ПРП-3U-02. Паспорт	1 экз.
Панель электропитания ПЭП2-480-24. Паспорт	1 экз.
Сертификат соответствия на цифровой аудиорегистратор MDL2-N-04-19"	1 экз.
Цифровой аудиорегистратор MDL2-N-04-19". Паспорт	1 экз.
Шкаф поездной радиосвязи ШПРС-42U6.8. Паспорт	1 экз.
Тара упаковочная	1 шт.

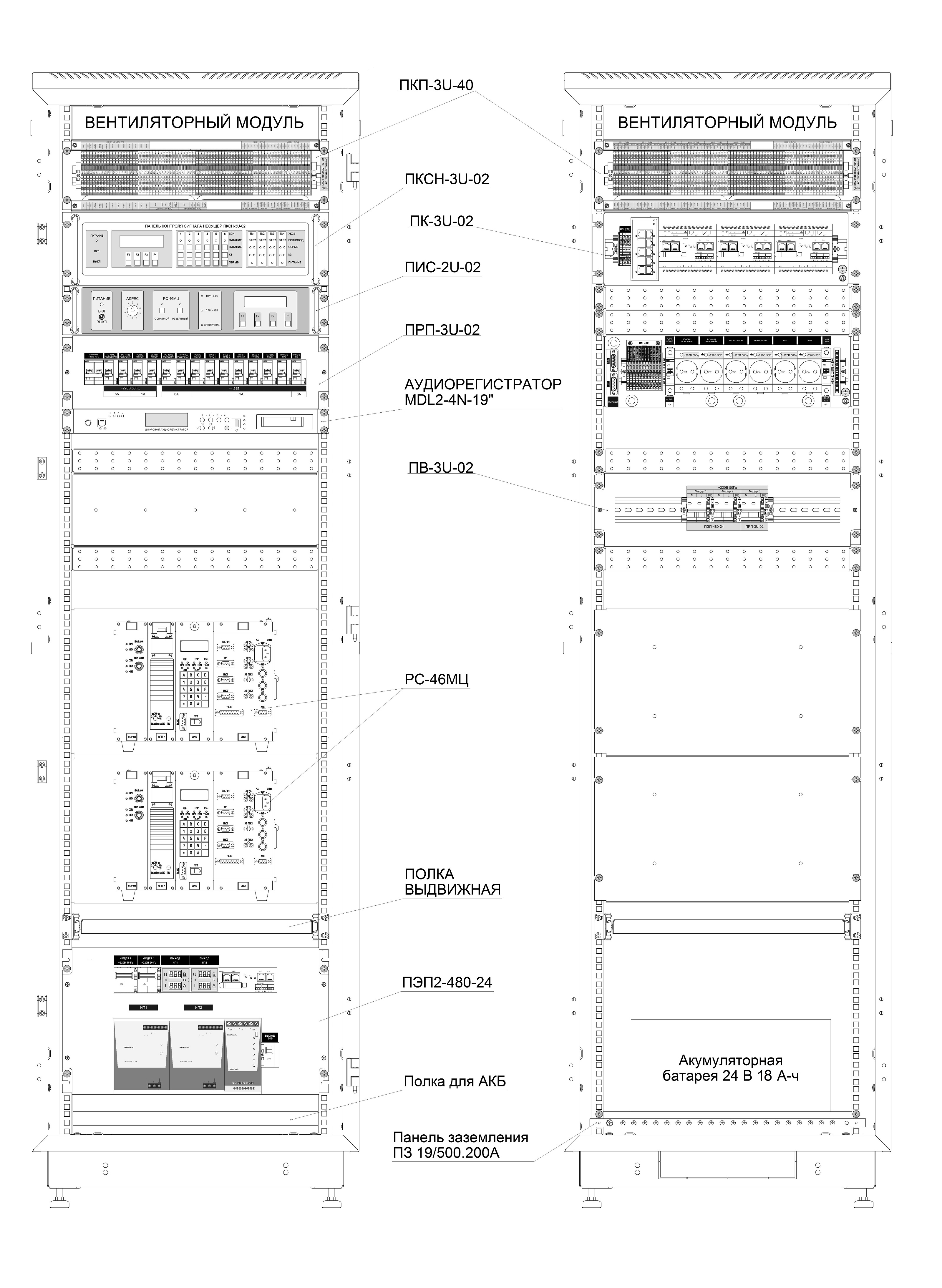

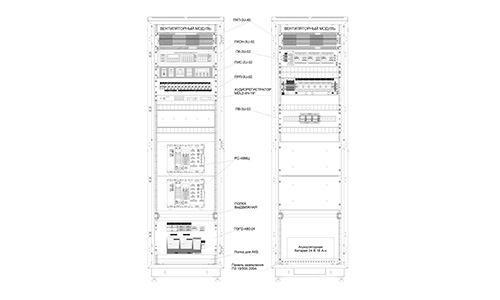

В ШКАФУ УСТАНОВЛЕНЫ:

две панели кроссовых ПКП-3U-40-2,5 (ПКП);
панель распределения питания ПРП-3U-02 (ПРП);
аудиорегистратор цифровой MDL2-N-04-19" 1U-500-1024 (регистратор);
панель исполнительная и суммирования ПИС-2U-02 (ПИС);
панель контроля сигнала несущей ПКСН-3U-02 (ПКСН);
панель контроллеров ПК-3U-02 (ПК);
панель электропитания ПЭП2-480-24 (ПЭП);
панель вводная ПВ-3U-02.

Наименование параметра	Значение
Номинальное напряжение питающей сети, В	220
Номинальная частота питающей сети, Гц	50
Ток потребления, А, не более	32
Количество вводов питания, шт	3
