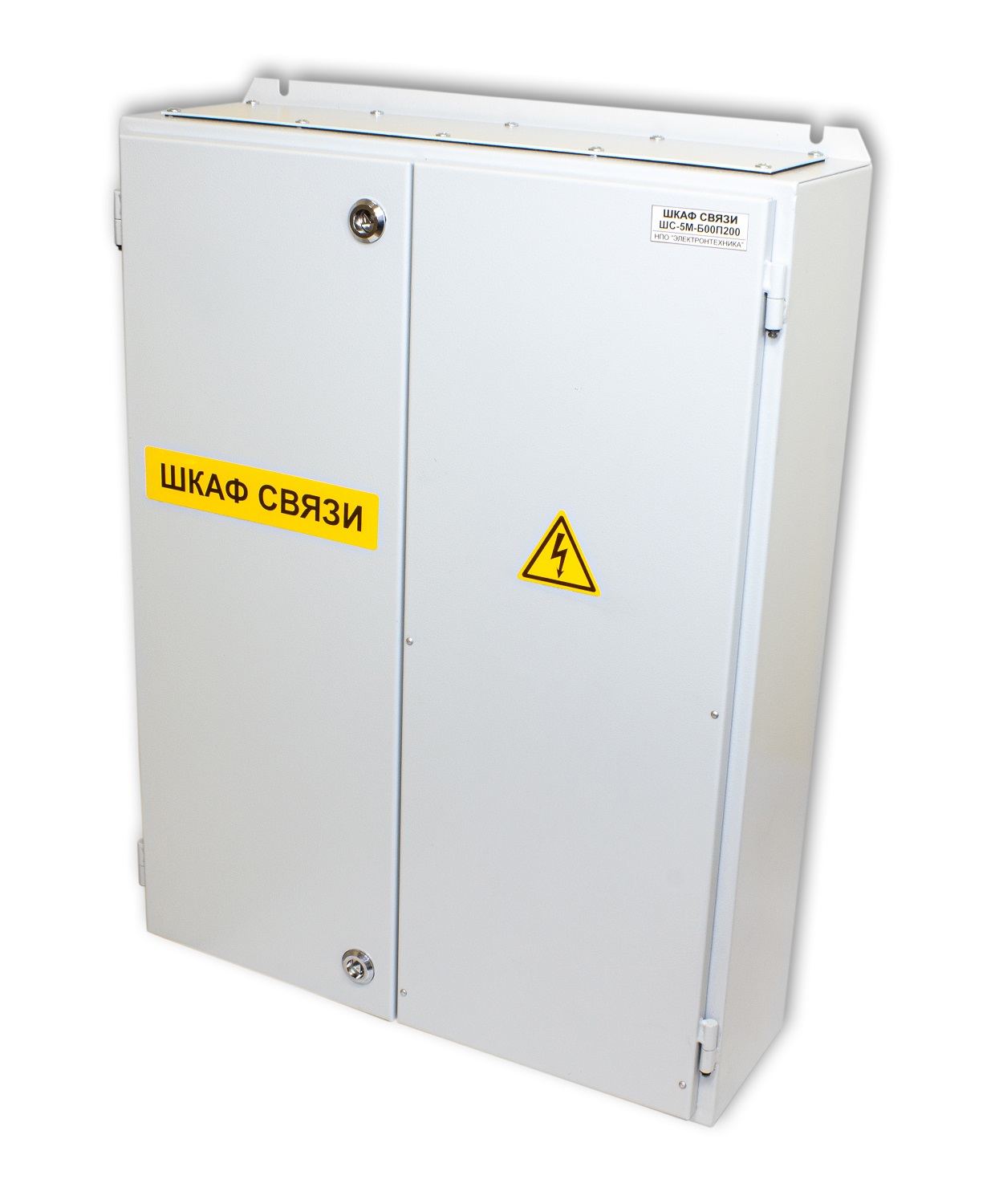

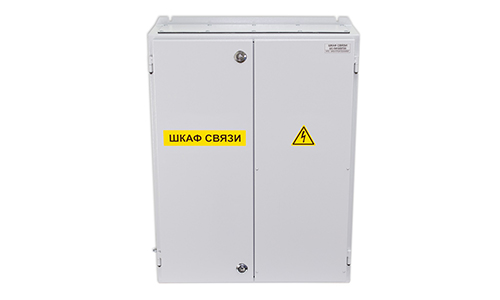

Шкаф связи ШС‑5М

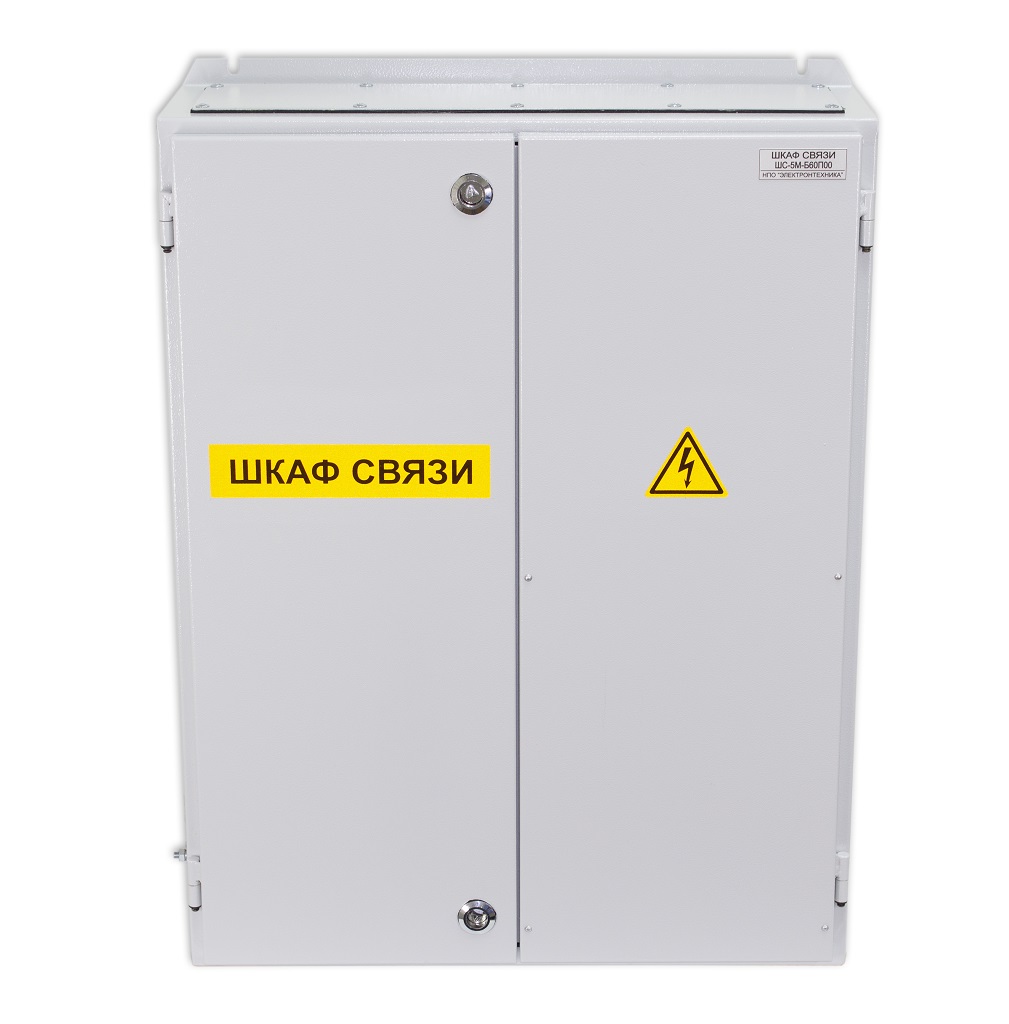

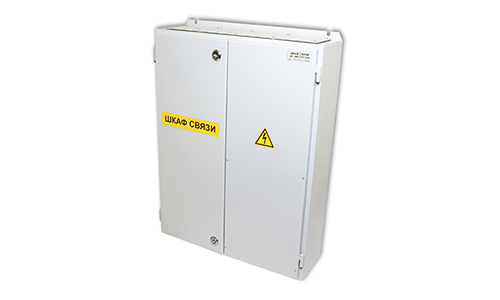

Фото

Шкаф связи ШС‑5М

(шкаф) предназначен для ввода и подключения кабелей связи и кроссирования их на оконечное оборудование через боксы БММ, клеммы с пружинными контактами типа Push-In или их сочетание.

Шкаф имеет исполнения в зависимости от количества установленных боксов БММ и клемм с пружинными контактами типа Push-In.

Климатическое исполнение – УХЛ4

Степень защиты корпуса - IP44

Габаритные размеры не более 690x516x165 мм

Масса не более 20 кг

Материал корпуса - сталь

Цвет полимерного покрытия - RAL 7035 серый

Шкаф крепится на вертикальной поверхности снаружи винтами или шурупами диаметром 6 мм

Пример записи обозначения в документации и при заказе:

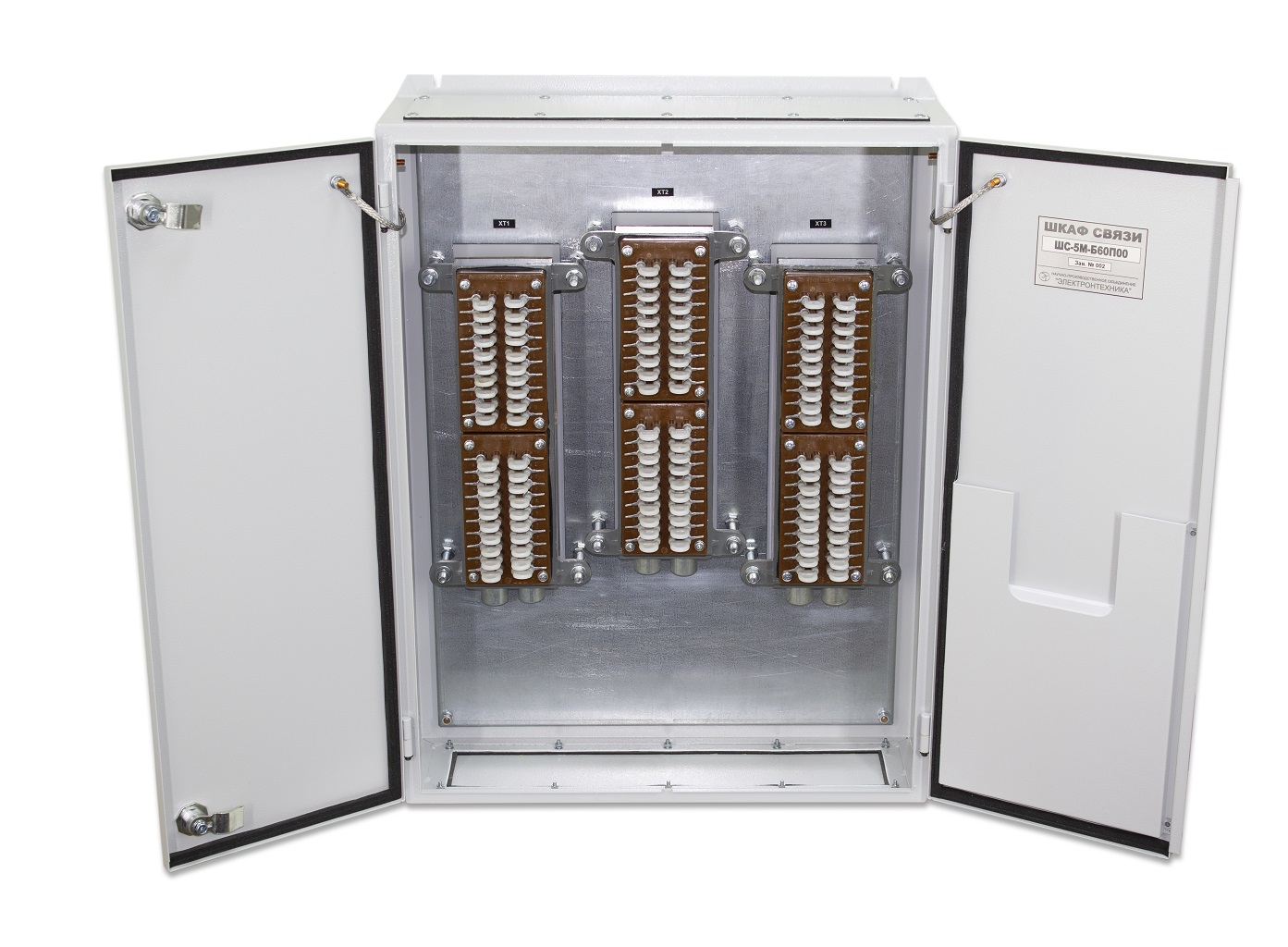

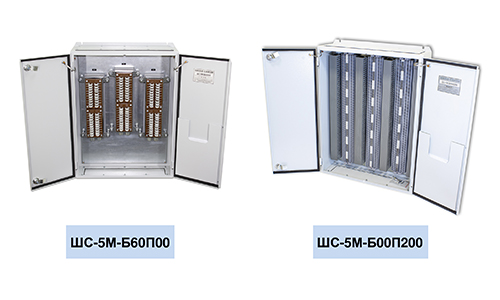

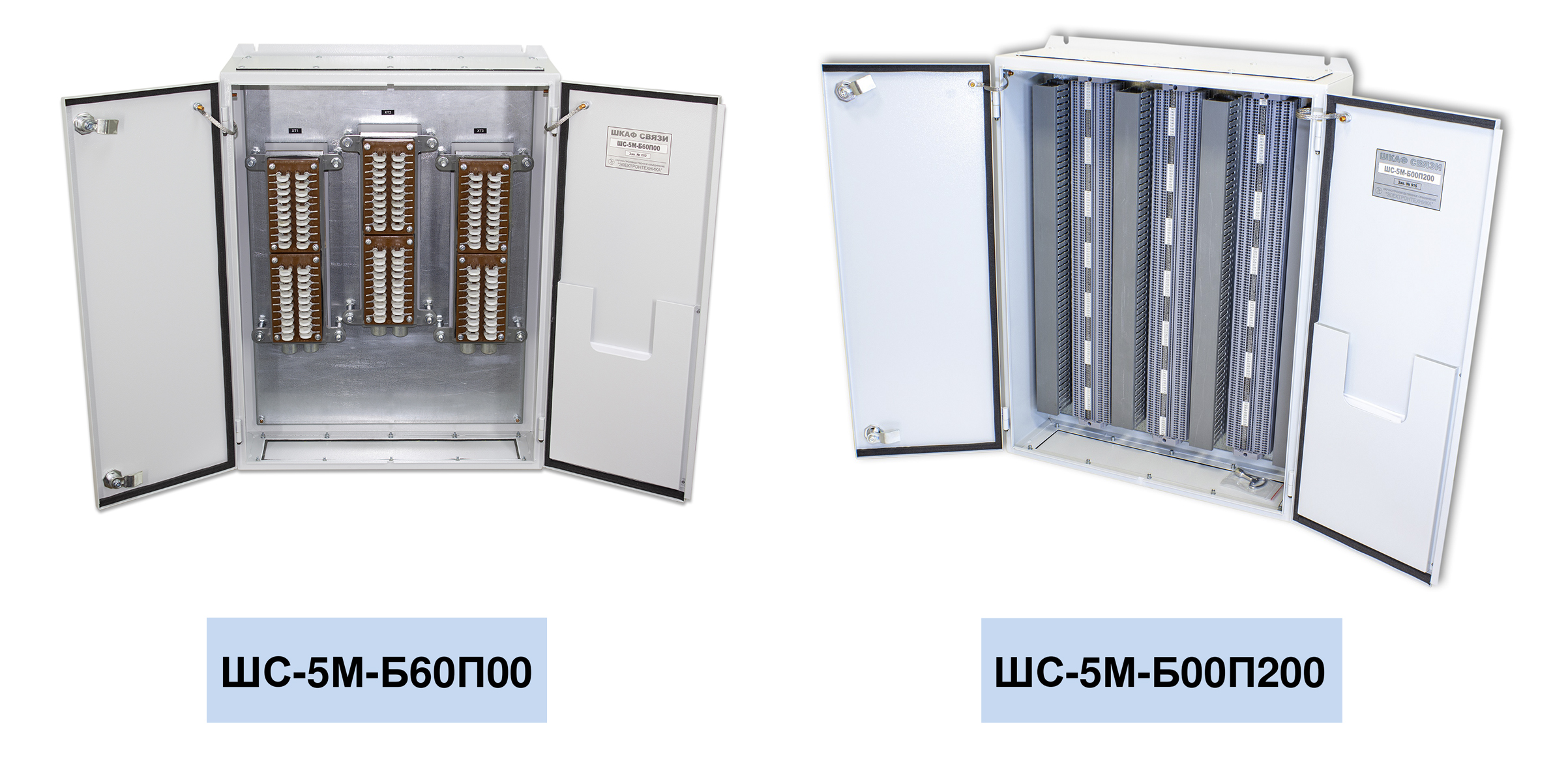

Шкаф связи ШС-5М-Б60П00 ДРБА.468352.011 – шкаф на 60 пар с подключением проводов через три бокса БММ2-2
Шкаф связи ШС-5М-Б00П90 ДРБА.468352.011 – шкаф на 90 пар с подключением проводов через клеммы типа Push-In
Шкаф связи ШС-5М-Б20П60 ДРБА.468352.011 – шкаф на 80 пар с подключением 20 пар проводов через бокс БММ2-2 и 60 пар проводов через клеммы типа Push-In

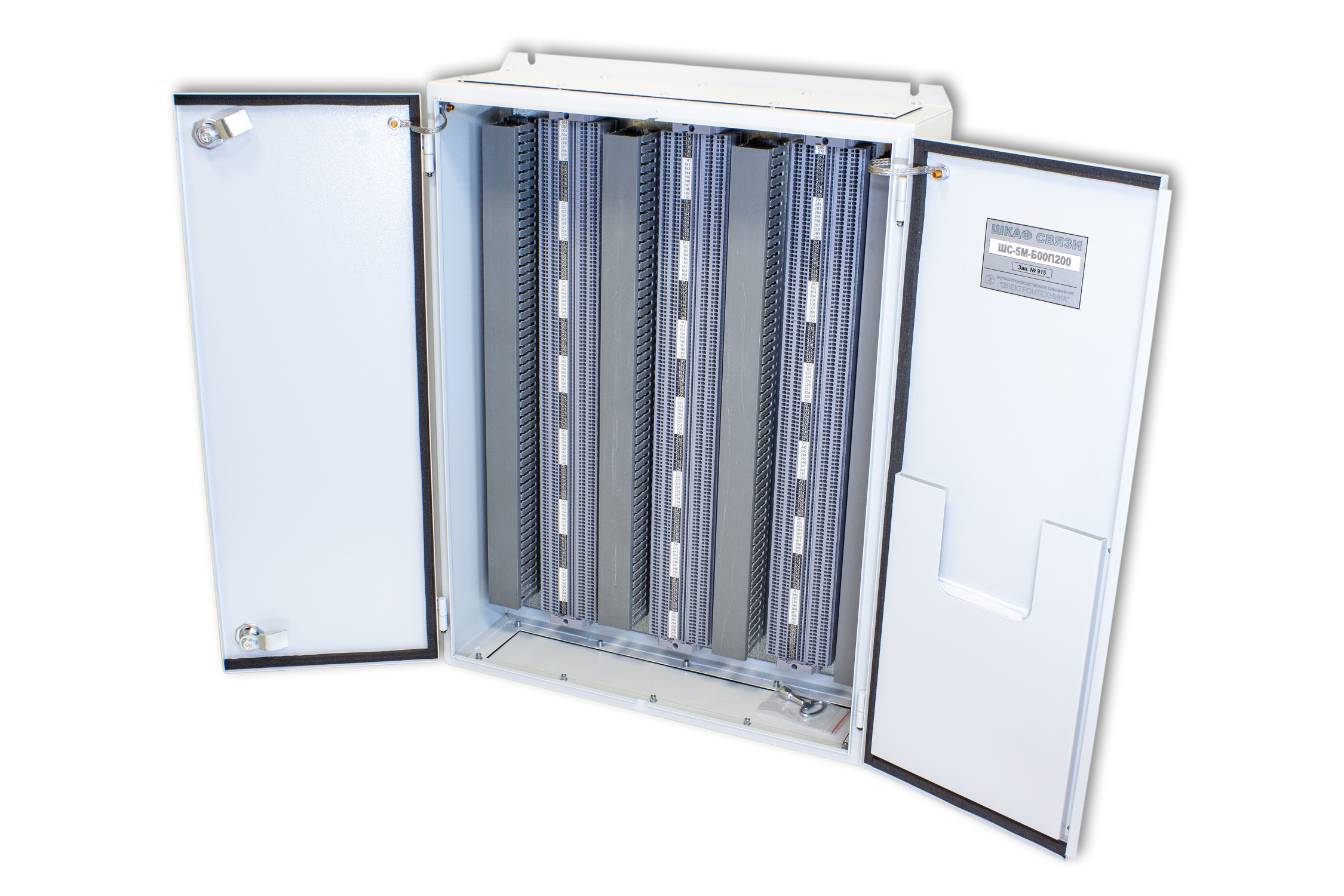

Шкаф связи ШС-5М-Б00П200 ДРБА.468352.011 – шкаф на 200 пар с подключением проводов через клеммы типа Push-In

Шкаф имеет исполнения в зависимости от количества установленных боксов БММ и клемм с пружинными контактами типа Push‑In.

Обозначение шкафа в конструкторской документации и при заказе:

Шкаф связи ШС‑5М	-	Б	хх	П	хх	ДРБА.468352.006
1		2	3	4	5	6

Поле		Описание
1		Наименование
2		Тип подключения: Б - бокс БММ
3		Количество пар – 00, 10, 20, 30, 40, 50, 60
4		Тип подключения: П - клеммы типа Push-In

Поле		Описание
5		Количество пар: – типоразмер клеммы 2,5 – 00, 10, 20, 30,…, 150 – типоразмер клеммы 1,5 – 160, 170, 180, 190, 200
6		Обозначение

КОМПЛЕКТ ПОСТАВКИ

Наименование изделия	Кол-во
Шкаф связи ШС–5М	1 шт.
Ключ трёхгранный	2 шт.
Перемычка	* шт.
Шкаф связи ШС–5М. Паспорт	1 экз.
Тара упаковочная	1 шт.
* - в зависимости от исполнения шкафа

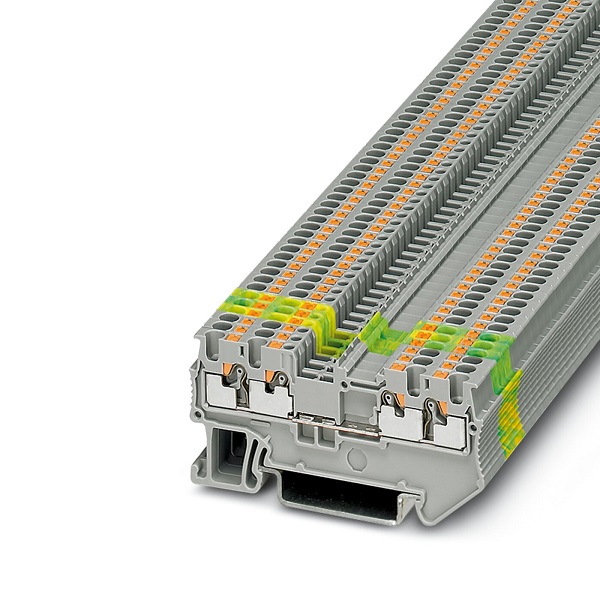

Наименование параметра	Значение
Типоразмер клемм	2,5	1,5
Количество контактов	2	4
Максимальное напряжение, В	400	500
Максимальный ток, А	20	17,5
Сечение проводов, подключаемых к клеммам, мм²
- одножильных	0,14…4,00	0,34…2,50
- многожильных	0,14…4,00	0,34…1,50
- многожильных с наконечником	0,14…2,50	0,25…1,50

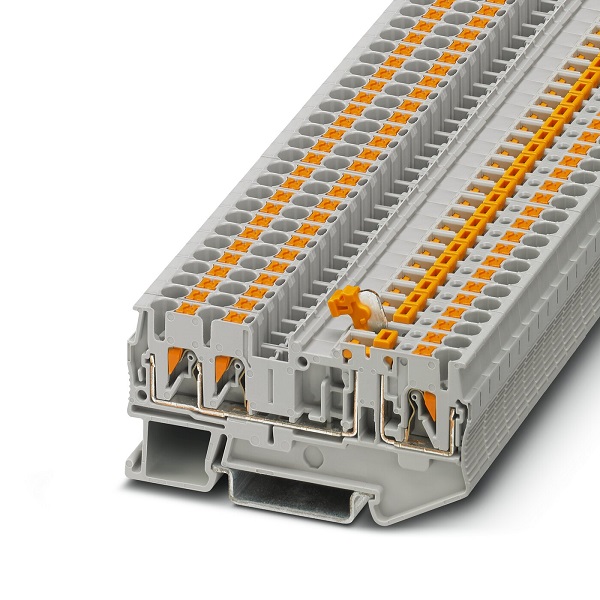

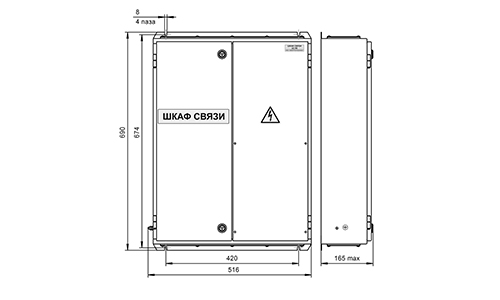

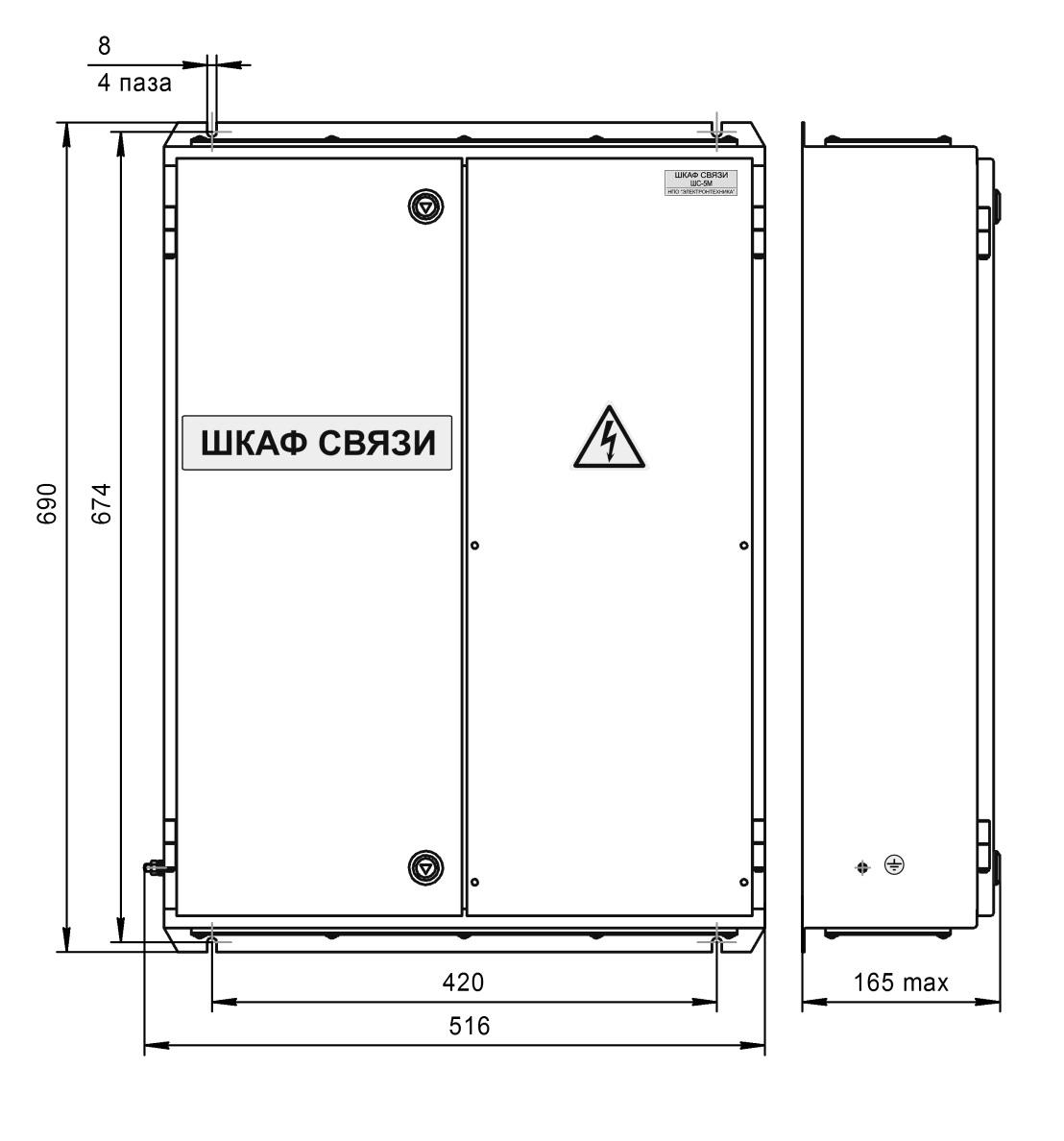

Общий вид

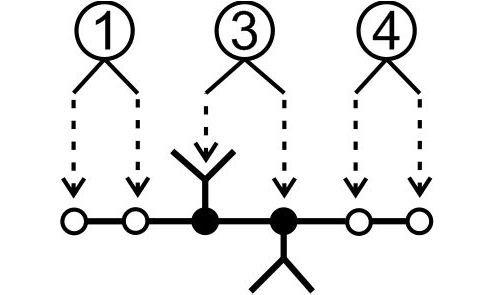

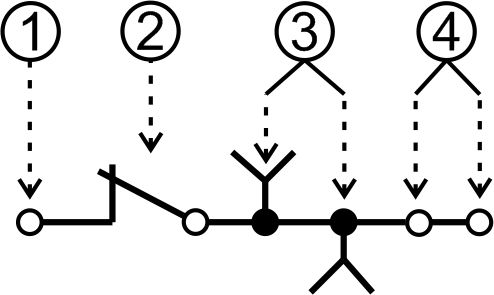

Схема электрическая
	1 – зажим для подключения проводов со стороны линии;
	2 – невыпадающий ножевой размыкатель;
	3 – ряды шунтирования для соединения клемм между собой или для подключения тестовых шнуров;
	4 – зажимы для подключения проводов со стороны оборудования.
