Устройство дистанционного контроля УДК-2

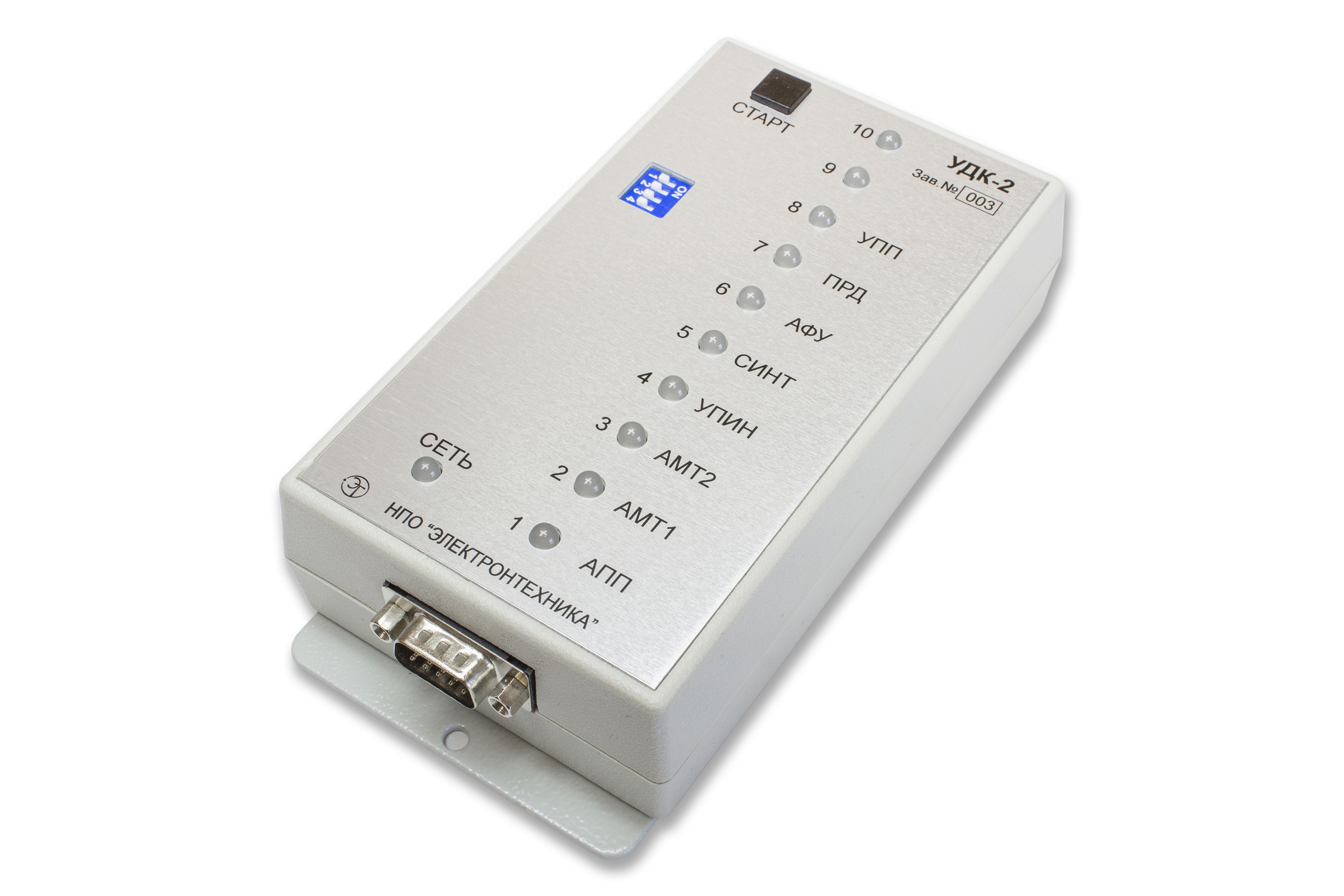

Фото

Устройство дистанционного контроля УДК-2

(УДК) предназначено для мониторинга и дистанционного контроля исправности стационарных радиостанций типа РС-46-МЦ-Метро (РС), подключённых к линии поездной радиосвязи метрополитена.

Климатическое исполнение – УХЛ4

Степень защиты корпуса IP30

Масса не более 0,2 кг

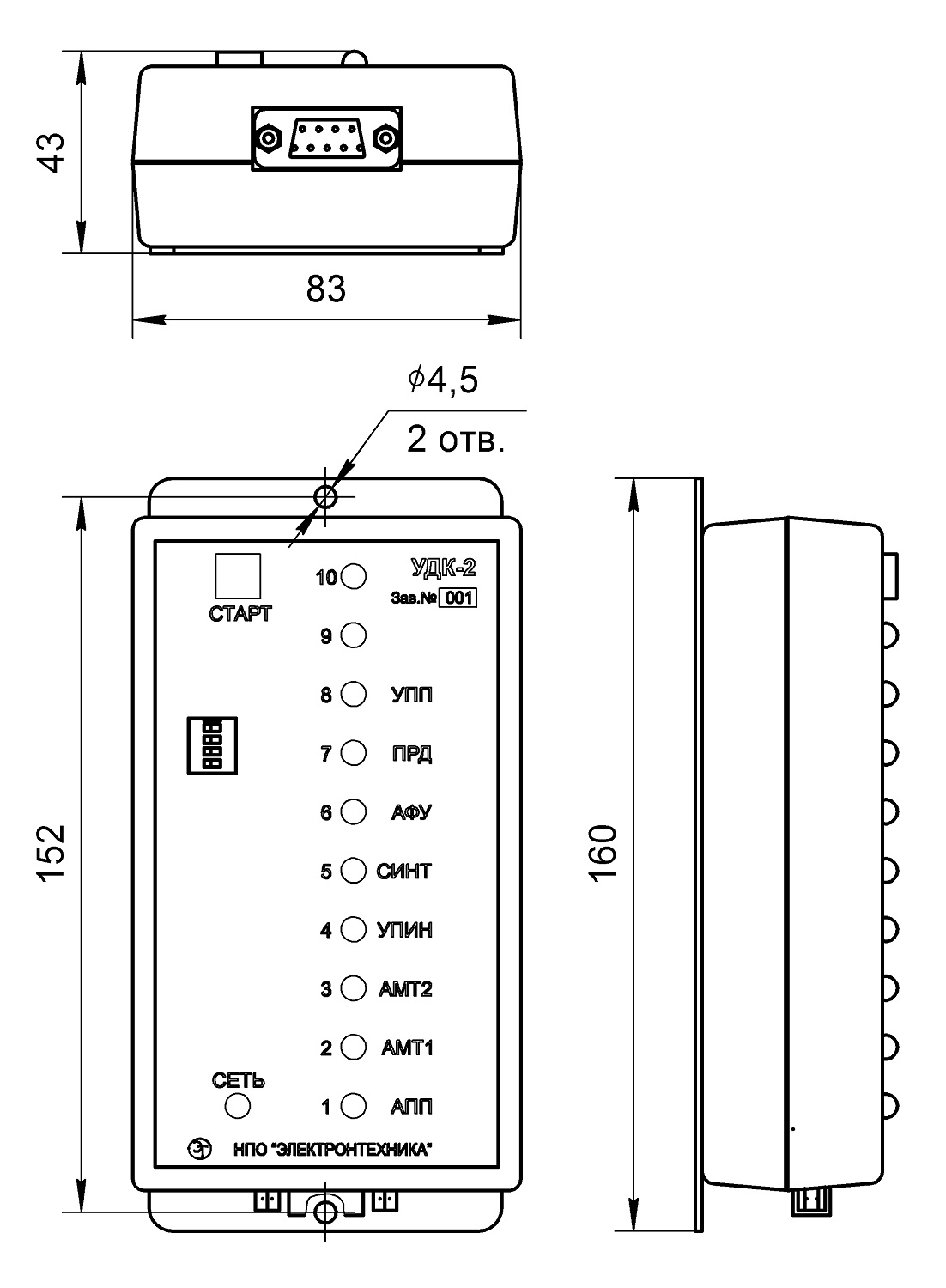

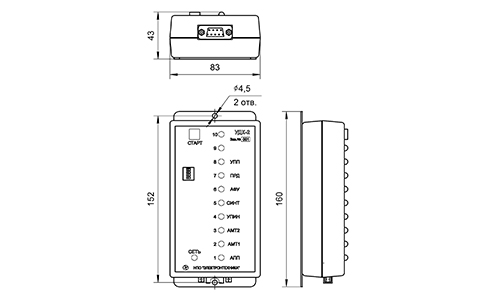

Габаритные размеры не более 83х160х43 мм

Пример записи обозначения в документации и при заказе:

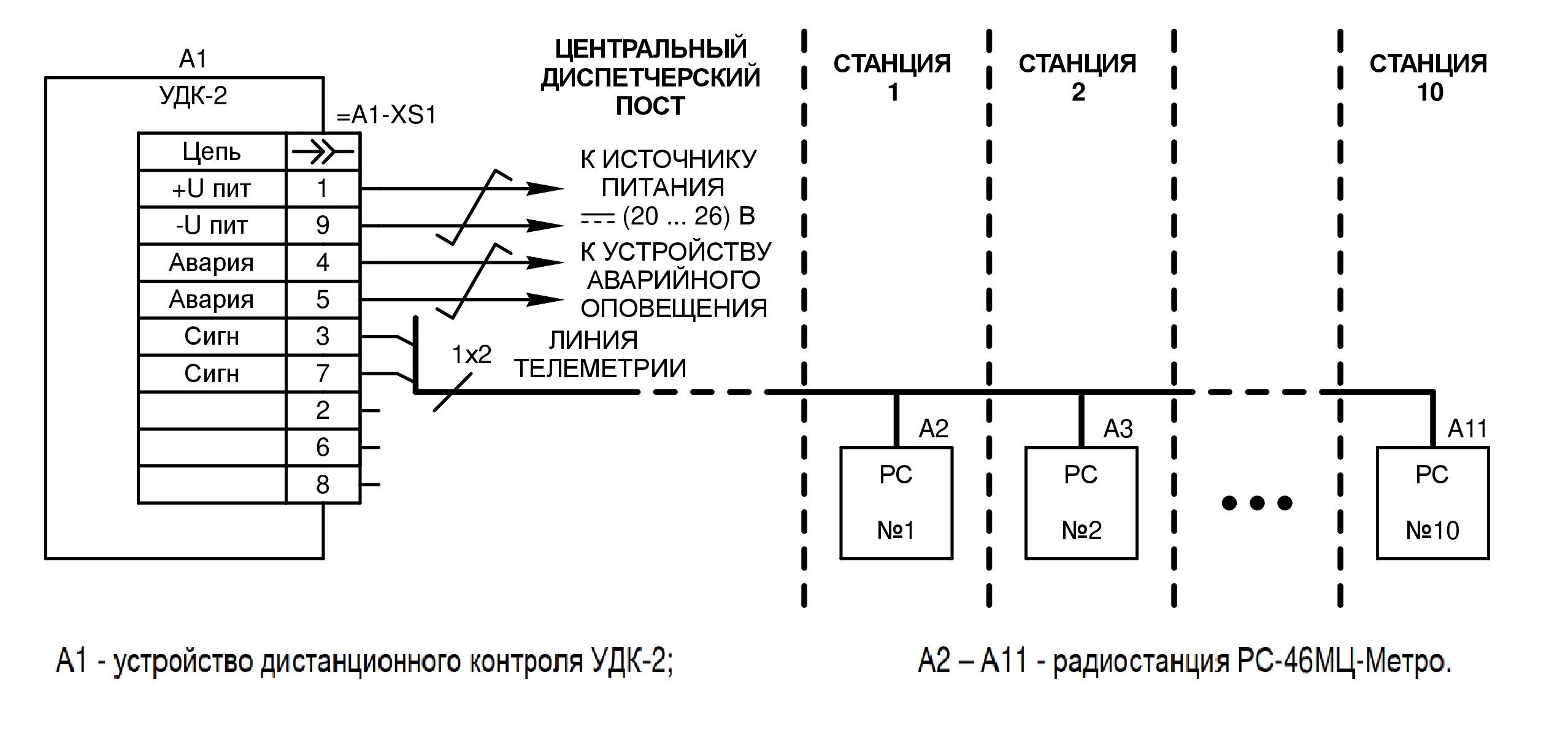

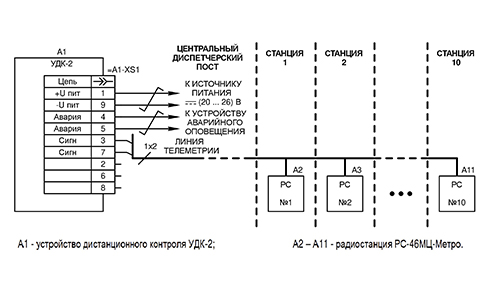

УДК размещается на центральном диспетчерском посту и выполняет каждые 15 минут опрос десяти РС. По результатам опроса УДК индицирует состояние РС, а при наличии неисправности отображает ее соответствующим индикатором согласно таблице.

Индикатор	Неисправность
АПП	адаптера АПП
АМТ1	адаптера АМТ линии диспетчера
АМТ2	адаптера АМТ линии дистанционного контроля
УПИН	платы управления и индикации УПИН
СИНТ	синтезатора приёмопередатчика
АФУ	антенно-фидерного тракта
ПРД	усилителя мощности передатчика
УПП	приёмопередатчика

В промежутках времени между опросами УДК находится в режиме мониторинга режима работы РС. Контролируемые режимы работы – приём, передача, передача с отказом АФУ, дежурный приём.

КОМПЛЕКТ ПОСТАВКИ

Изделие	Кол-во
Устройство дистанционного контроля УДК-2	1 шт
Розетка на кабель DB-9F с корпусом	1 шт
Паспорт	1 экз
Тара упаковочная	1 шт

Наименование параметра	Значение
Напряжение питания постоянного тока, В	20…26
Максимальная мощность потребления, Вт, не более	2
Максимальное количество опрашиваемых РС	10
Затухание сигнала в линии, соединяющей УДК и последнюю РС в линии дистанционного дистанционного контроля, дБ, не более	24
Параметры выхода для сигнализации об аварии:
- тип выхода	оптореле
- диапазон коммутируемых частот, Гц	0…1000
- максимальное коммутируемое напряжение, В	60
- максимальный коммутируемый ток, мА	50
