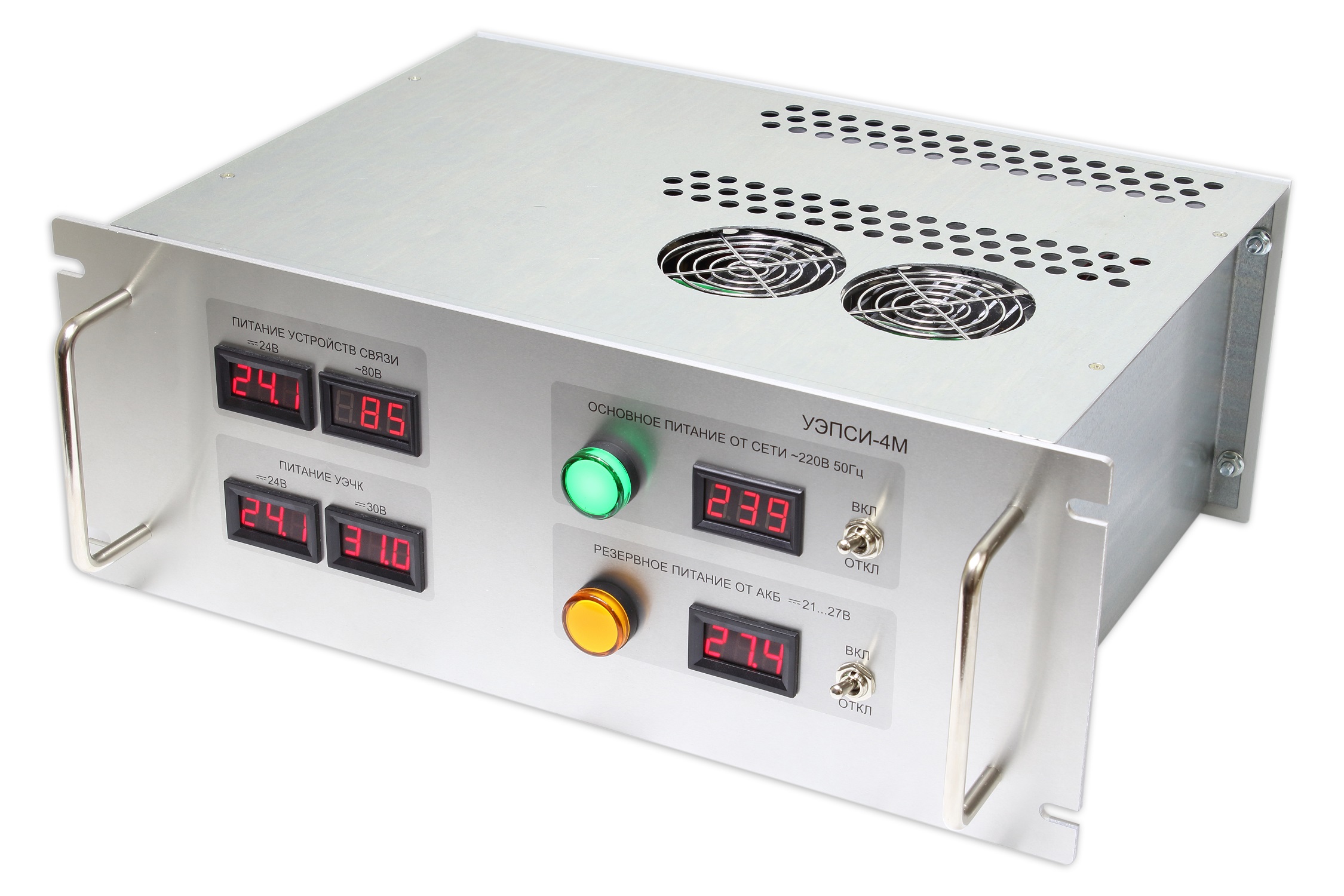

Устройство электропитания УЭПСИ–4М

(УЭПСИ) предназначено для организации бесперебойного электропитания аппаратуры связи и информации метрополитена напряжением постоянного тока 24 В, 31 В и 80 В переменного тока от переменного напряжения питания 220 В 50 Гц или аккумуляторной батареи – 24 В.

Климатическое исполнение – УХЛ4 по ГОСТ 15150‑69.

Степень защиты корпуса IP30 по ГОСТ 14254‑2015.

Масса не более 17,0 кг.

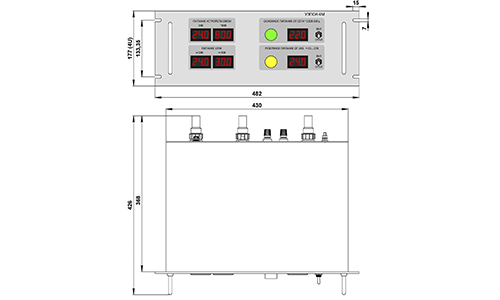

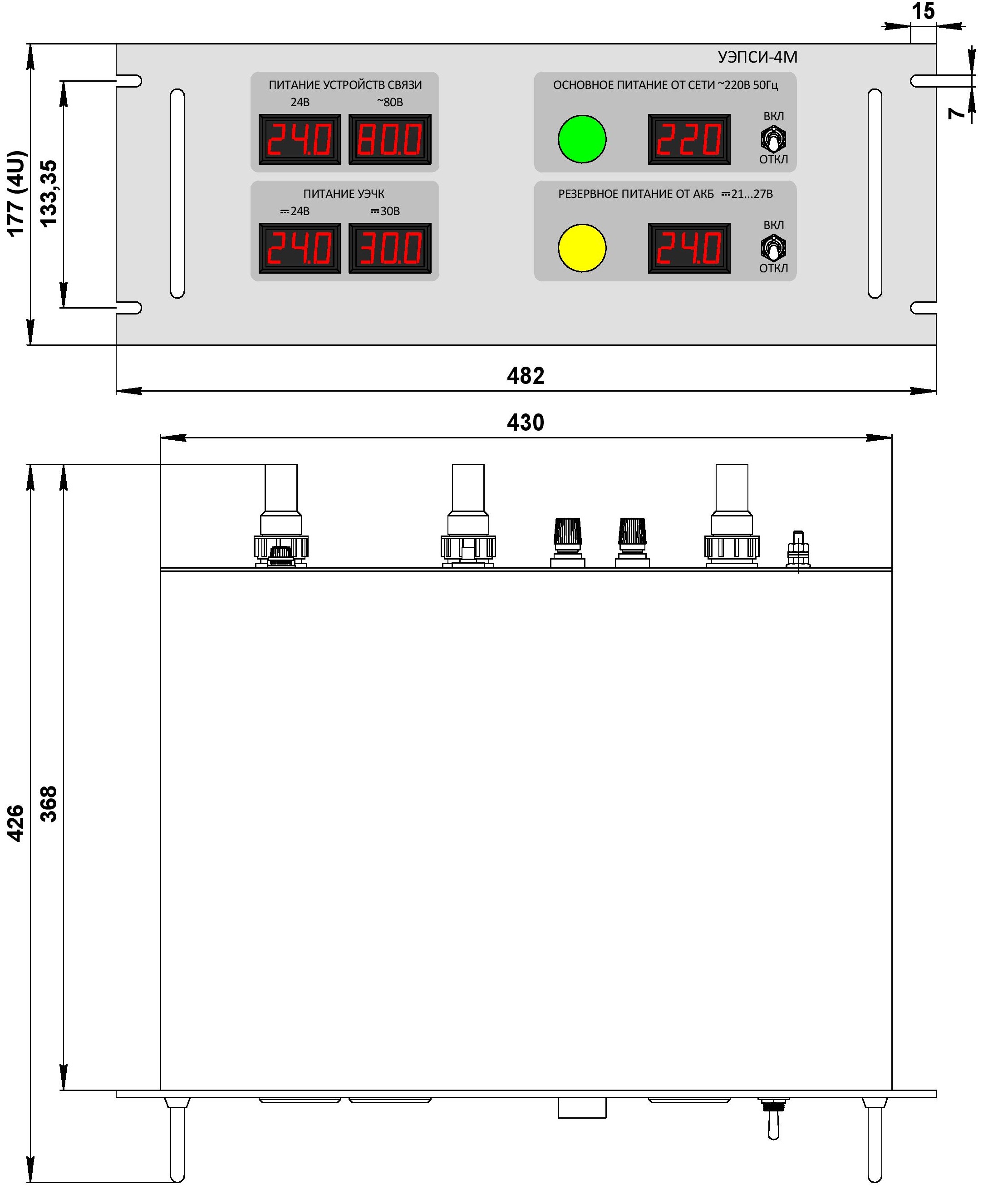

Габаритные размеры не более 177х482х426 мм.

УЭПСИ выполнено в виде панели типа 4U для размещения в 19" стоечной конструкции.

Пример записи обозначения в документации и при заказе:

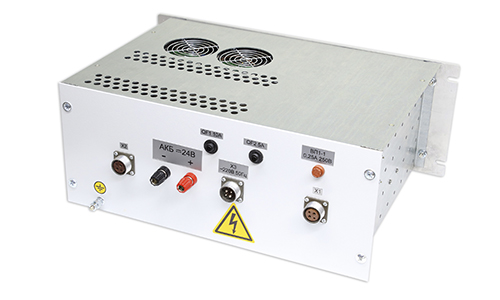

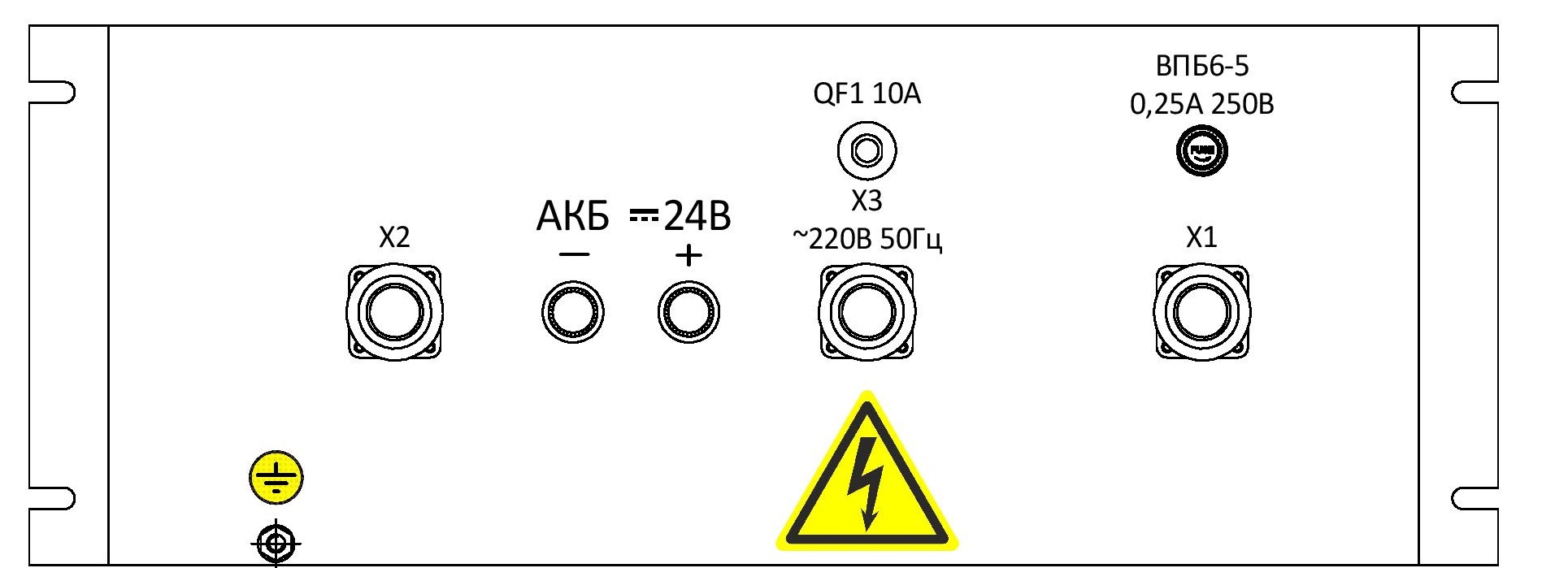

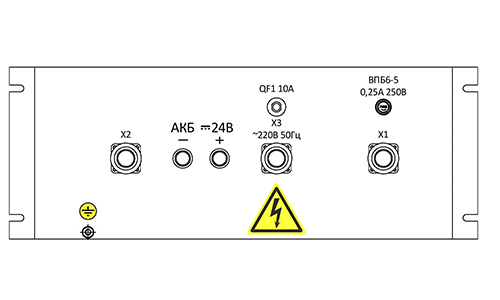

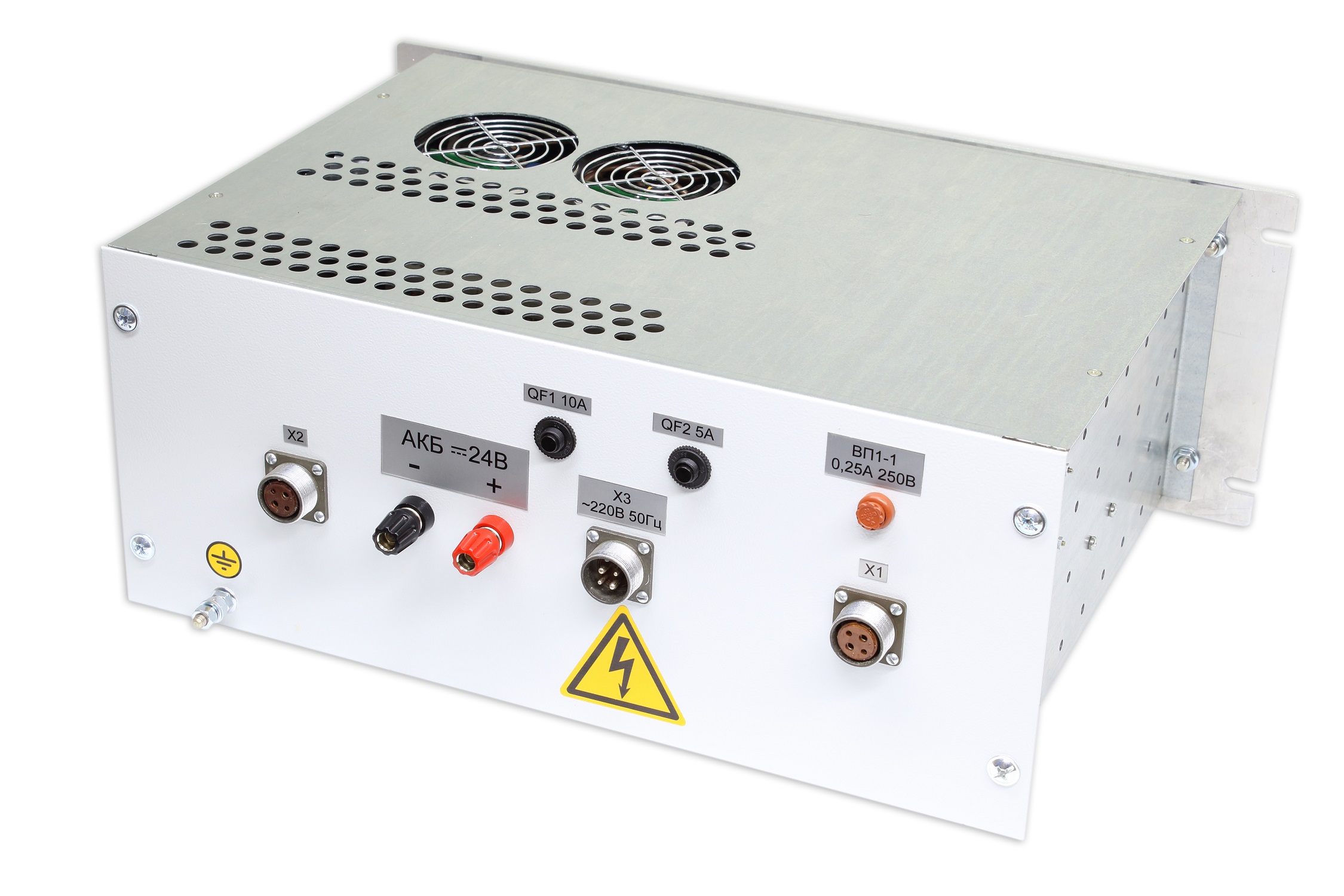

УЭПСИ ИМЕЕТ:

один вход для подключения основного напряжения питания - переменное напряжение 220 В 50 Гц;
один вход для подключения резервного напряжения питания - постоянное напряжение 24 В от аккумуляторной батареи (АКБ);
выход постоянного напряжения 24 В для питания аппаратуры связи – УТТСС "ПРОГРЕСС – 3М", входящее в состав шкафа и 10 внешних нагрузок;
выход постоянного напряжения 24 В для питания УЭЧК;
выход постоянного напряжения 31 В для питания УЭЧК и внешних нагрузок;
выход переменного напряжения 80 В 50 Гц для организации сигнализации в кассах;
автоматическую защиту от перегрузок и коротких замыканий в цепях постоянного тока 24 В и 31 В с автоматическим восстановлением после устранения перегрузки или короткого замыкания;
защиту выхода переменного напряжения 80 В 50 Гц;
защиту от переполюсовки АКБ;
защиту АКБ от недопустимого разряда путём автоматического отключения АКБ при напряжении менее 21 В.

Наименование параметра	Значение
Диапазон входного основного переменного напряжения питания, В	100…260
Частота питающей сети, Гц	50
Диапазон входного резервного постоянного напряжения питания, В	21…28
Номинальные постоянные напряжения, В, по выходу:	– 24 В – питание аппаратуры связи (10 внешних нагрузок+УТТСС)	24,0±0,5
– 24 В – питание УЭЧК	24,0±0,5
– 31 В – питание УЭЧК и внешних устройств	31±1
Максимальный выходной ток по выходам, А, не менее	– 24 В – питание УЭЧК	3,5
– 24 В – питание аппаратуры связи (10 внешних нагрузок+УТТСС)	3,5
– 31 В – питание УЭЧК и внешних устройств	4
Амплитуда переменного напряжения частотой 50 Гц, В, по выходу 80 В для организации сигнализации в кассах	80
Минимальная ёмкость АКБ, Ач, не менее	64
