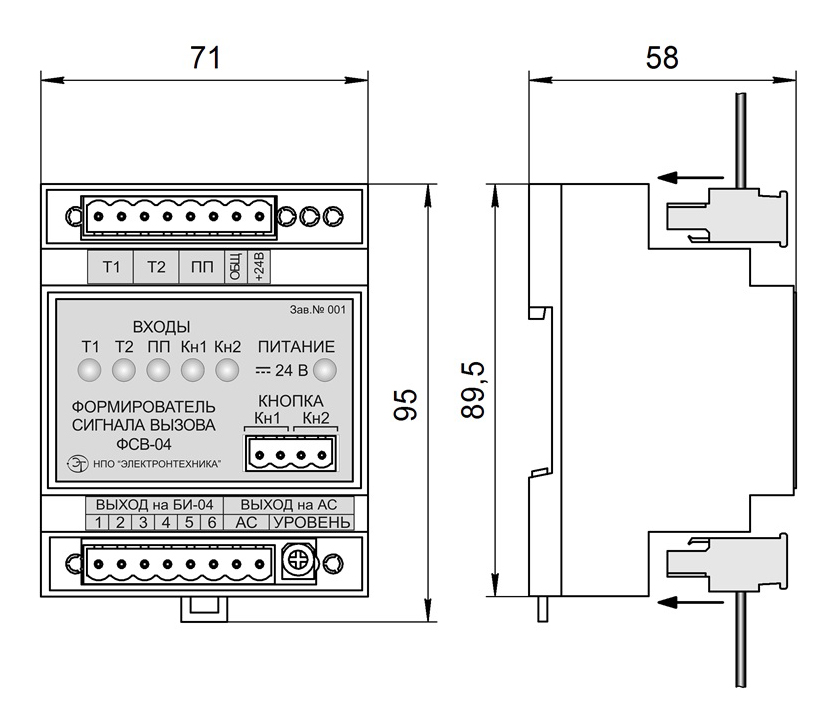

Внешний вид, габаритные и установочные размеры ФСВ-04
- +7 (4832) 51-02-40
- et@et32.ru
- РОССИЯ, 241031, г. Брянск, бульвар Щорса, 1, оф.301
Устройство громкого оповещения УГО‑02‑04В
Устройство громкого оповещения УГО‑02‑04В
(УГО) предназначено для организации звукового оповещения и световой индикации по сигналам вызова от двух телефонных линий, одной линии технологической связи, одной кнопки вызова и по сигналу тревоги от "тревожной" кнопки.
УГО формирует пять различных звуковых сигналов в зависимости от линии, по которой поступил вызов, и световую индикацию на БИ-04 линии по которой поступил вызов.

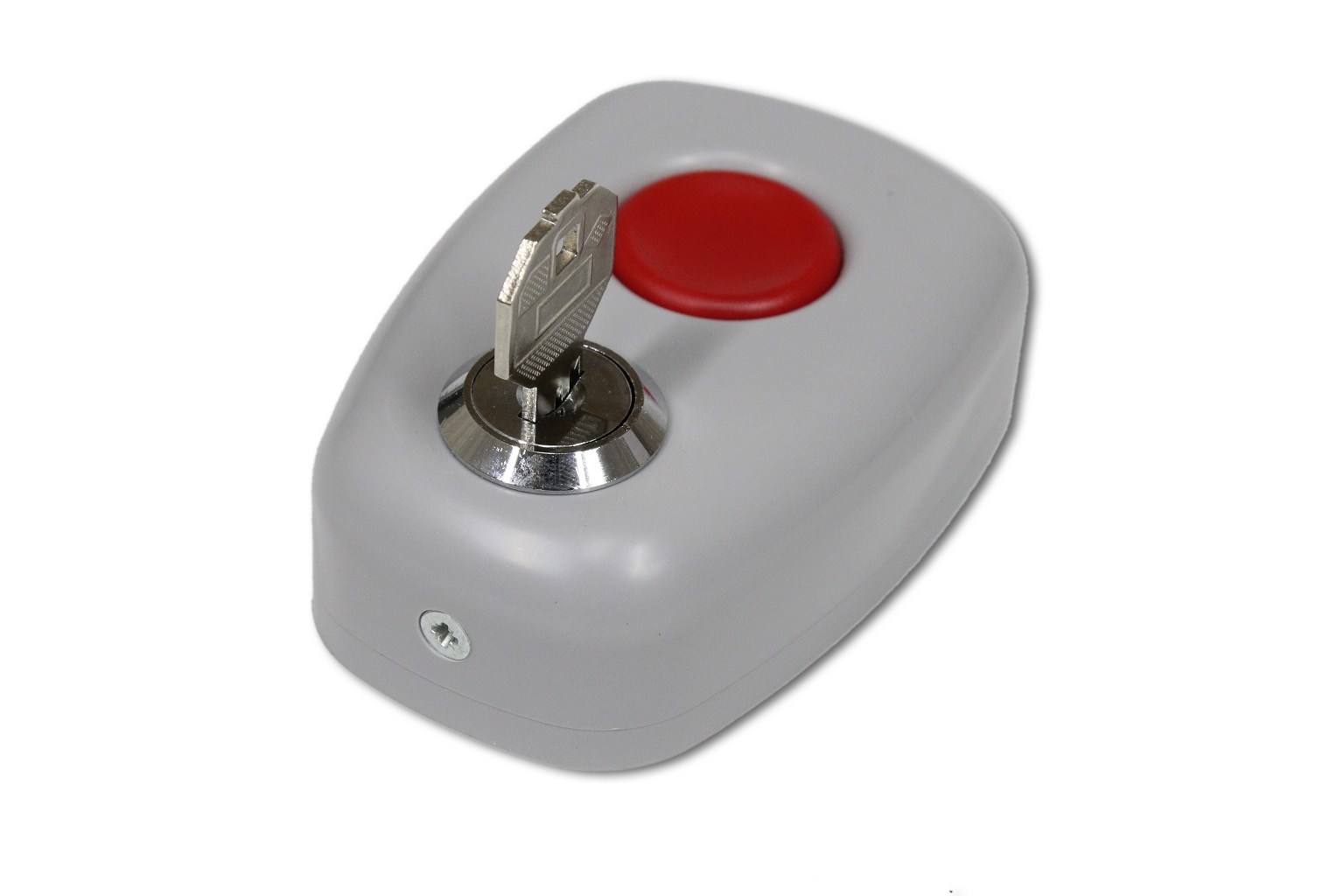

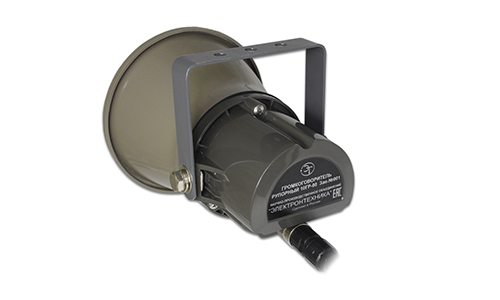

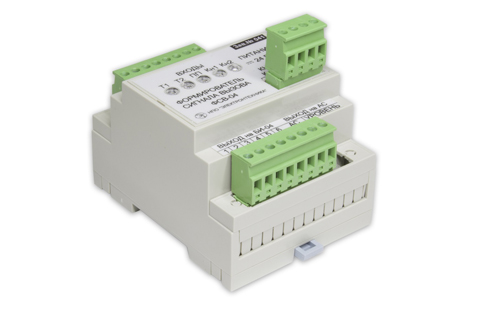

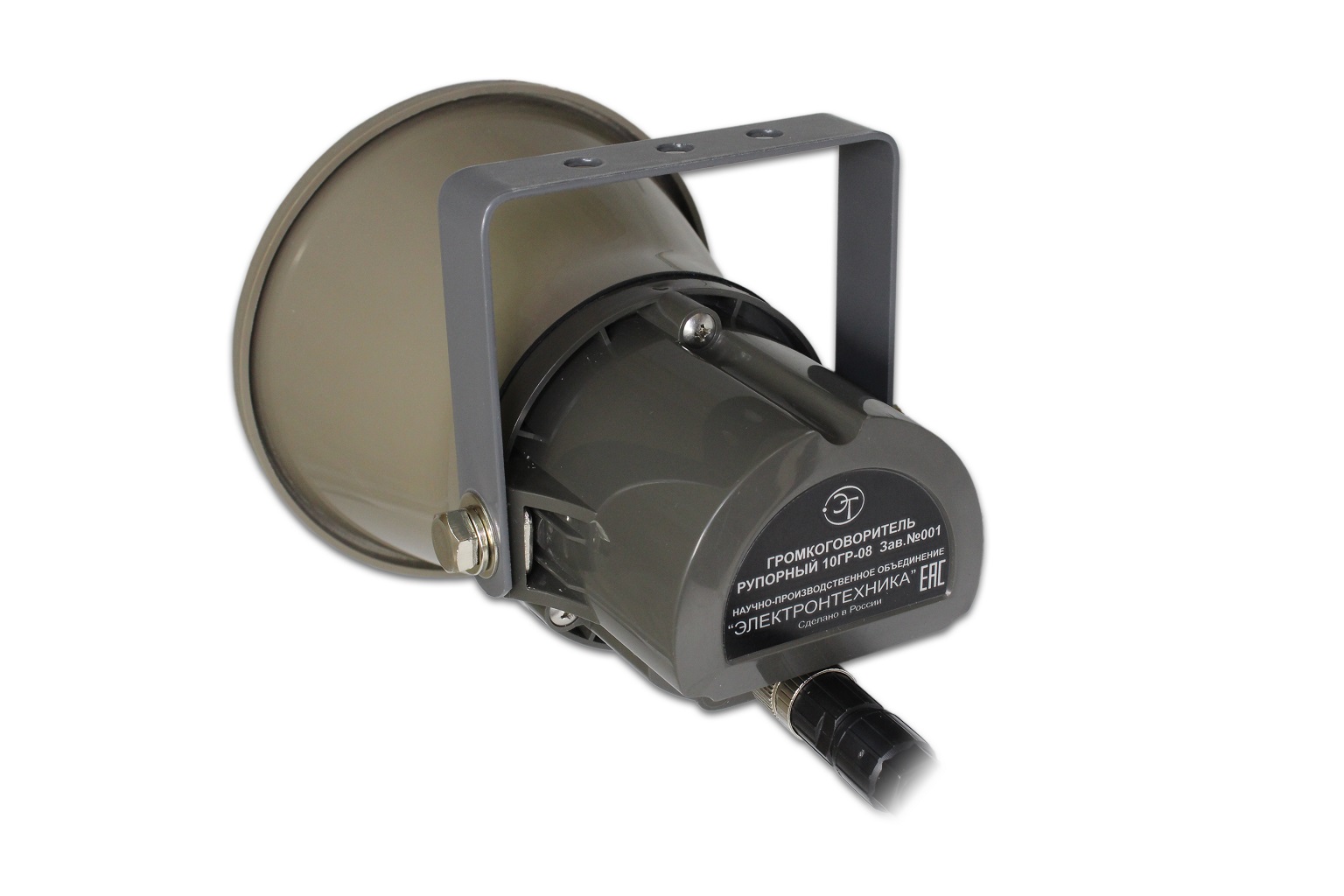

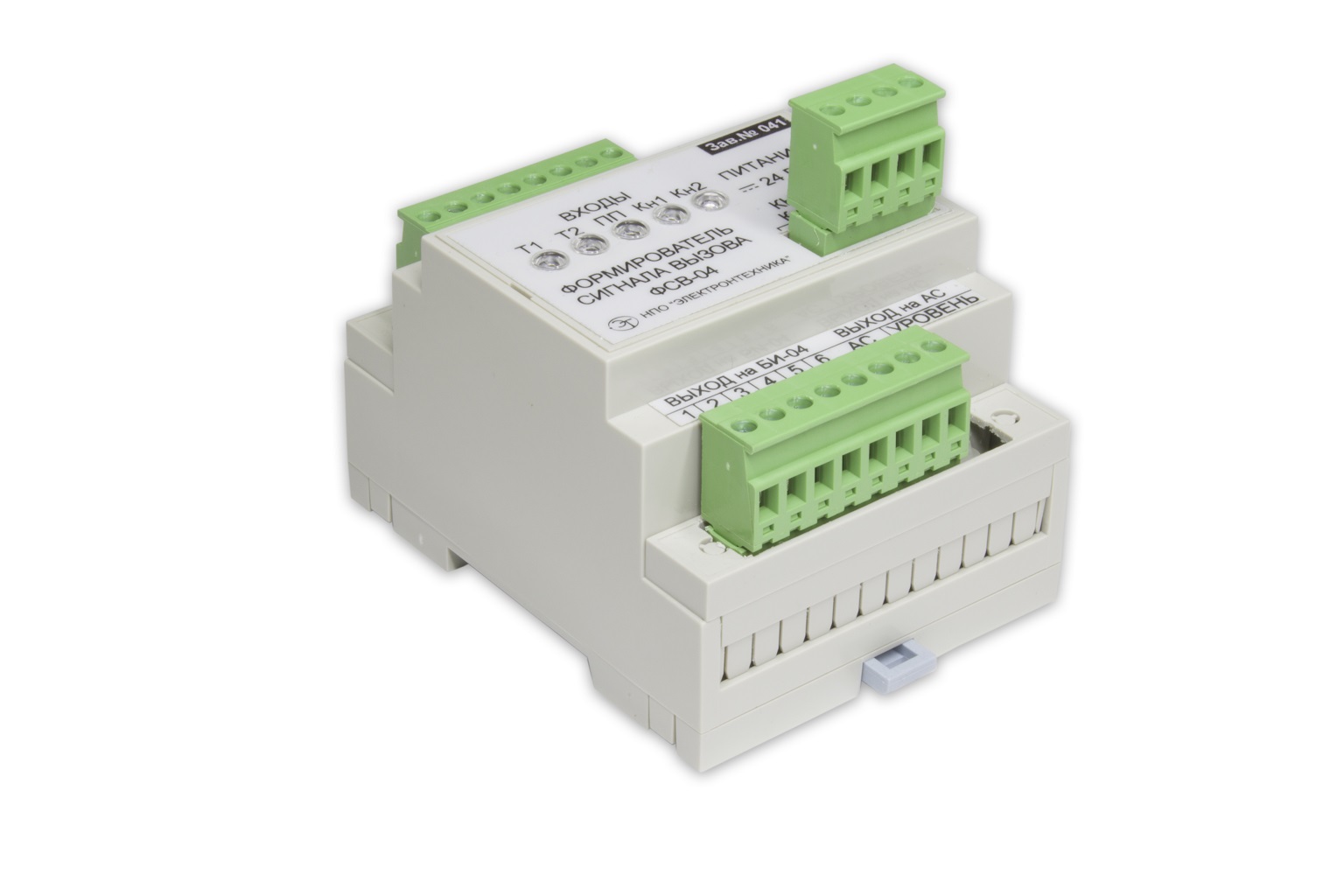

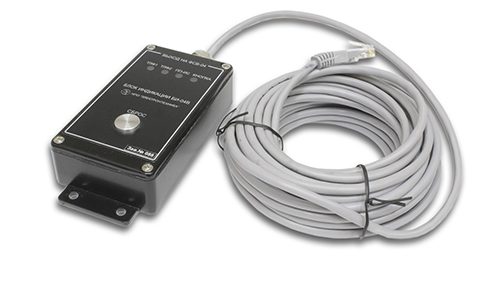

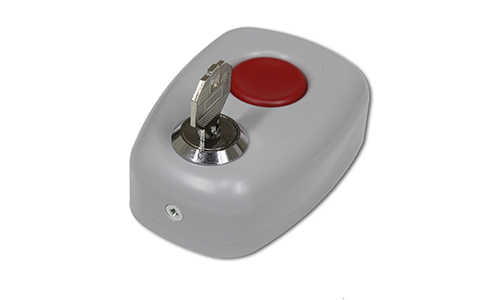

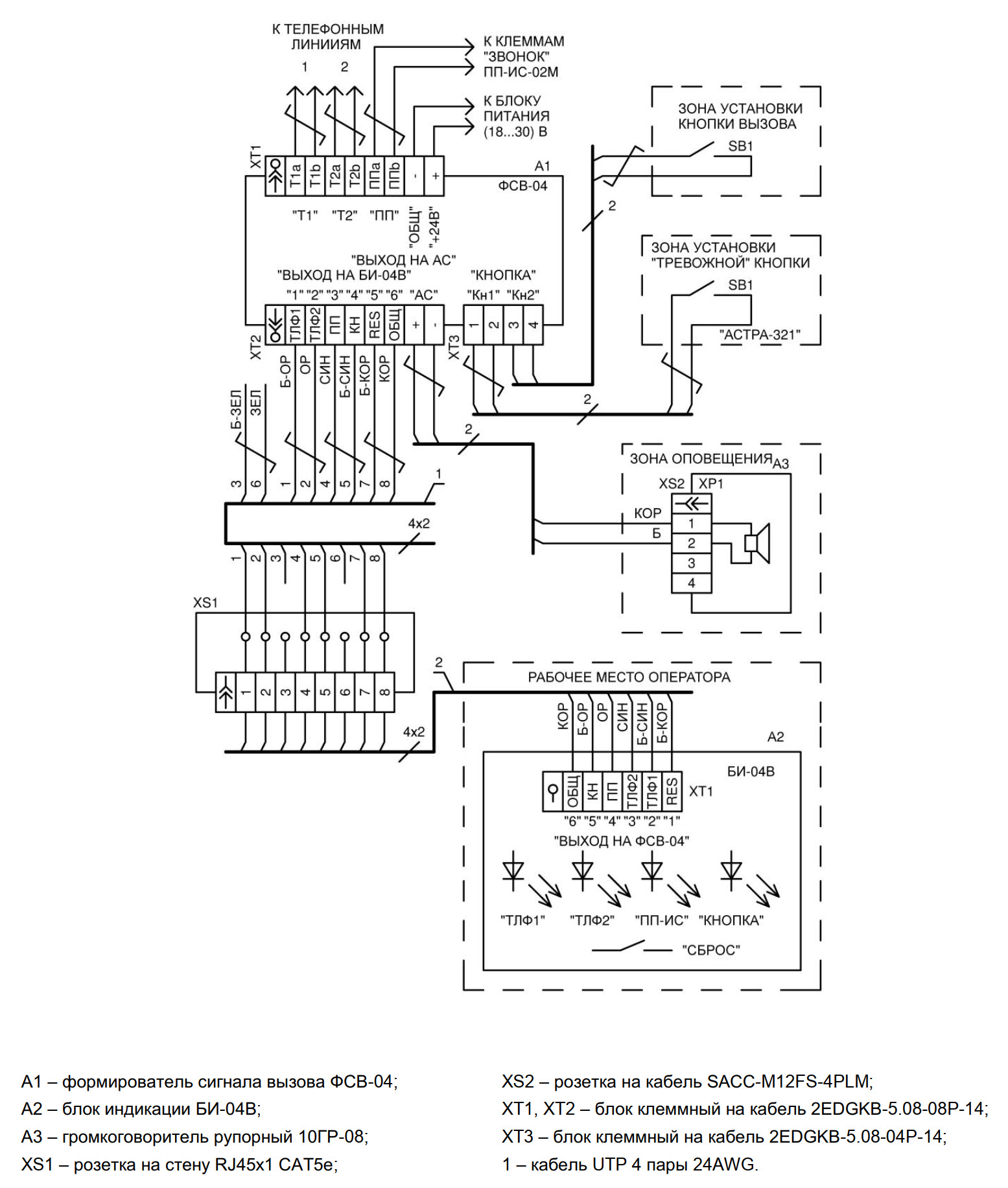

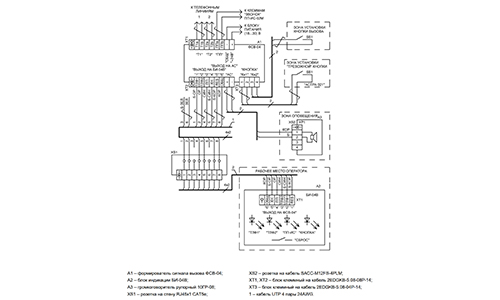

УГО состоит из формирователя сигнала вызова ФСВ-04, блока индикации БИ-04В, громкоговорителя рупорного 10ГР-08 (громкоговоритель) и извещателя охранного ручного точечного электроконтактного ИО 101-7 "Астра-321" (извещатель).
| Наименование параметра | Значение | |||
|---|---|---|---|---|
| ФСВ-04 | БИ-04В | Громкоговоритель | Извещатель | |
| Климатическое исполнение | УХЛ4 | УХЛ4 | УХЛ4 | УХЛ4 |
| Степень защиты корпуса | IP20 | IP66 | IP64 | IP41 |
| Масса, кг, не более | 0,2 | 0,1 | 1 | 0,08 |

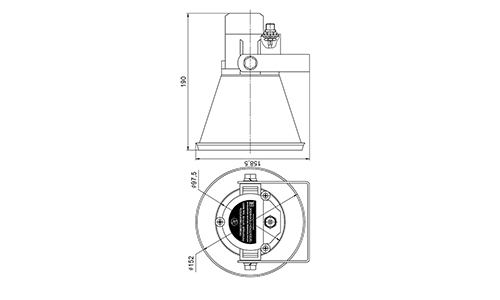

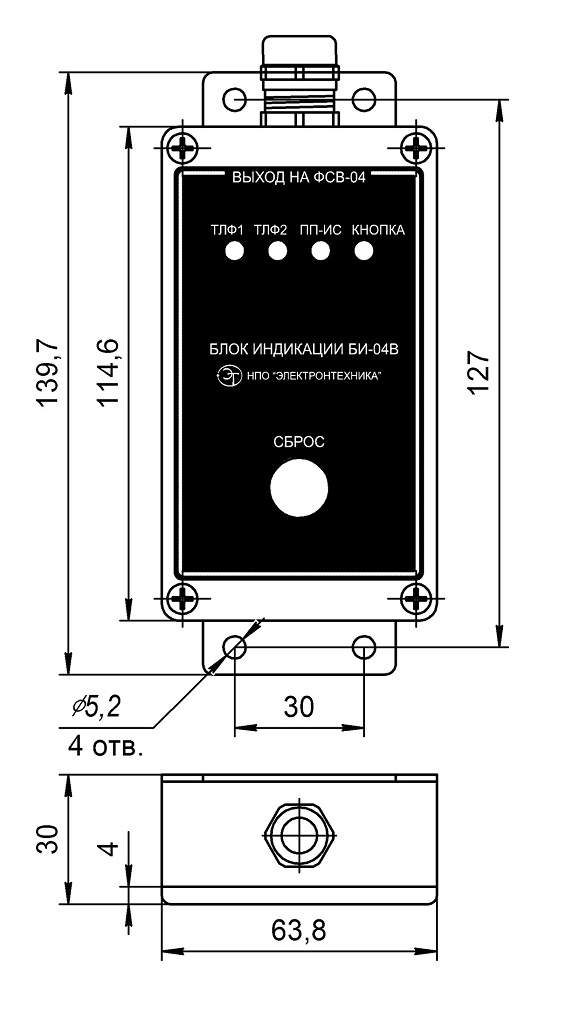

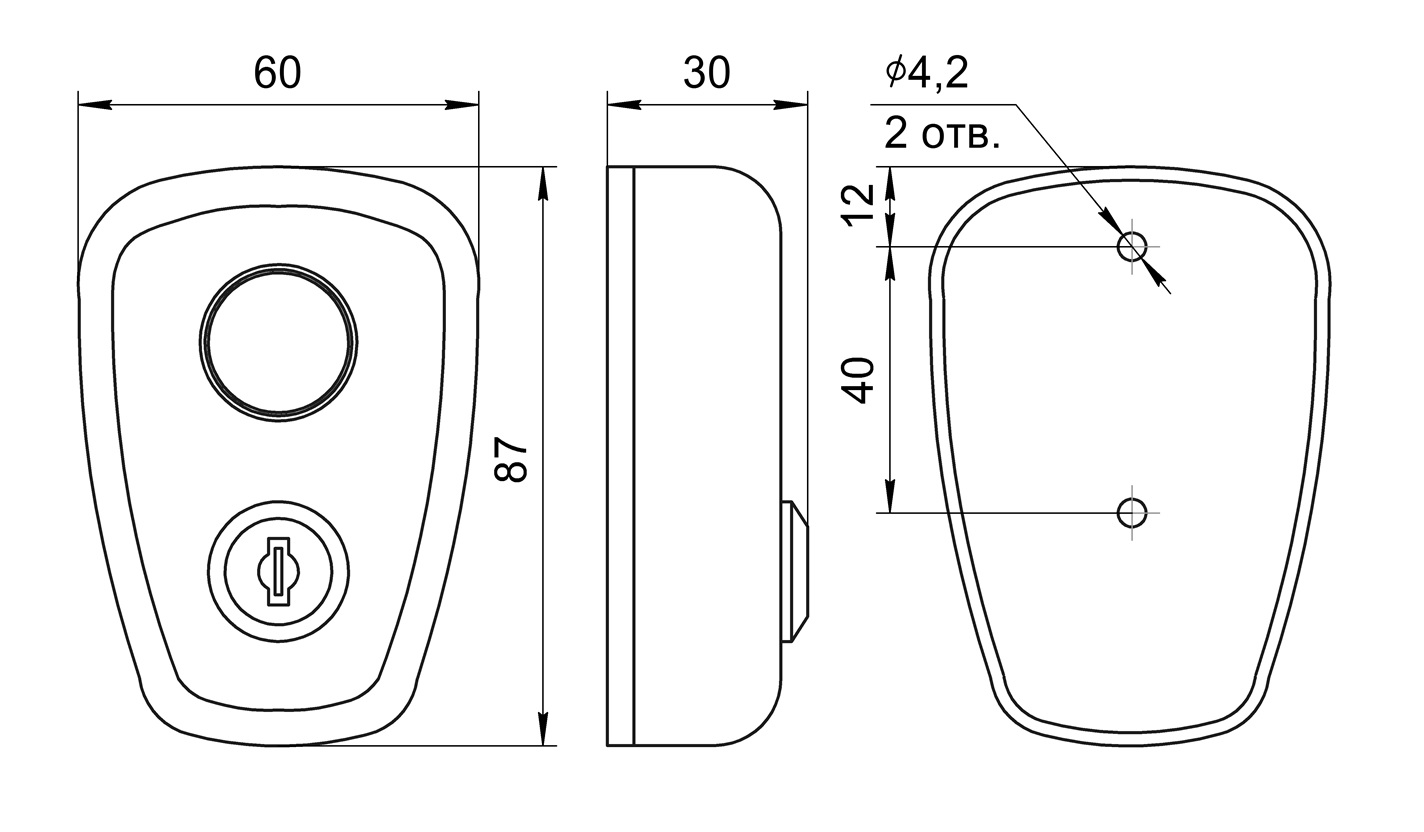

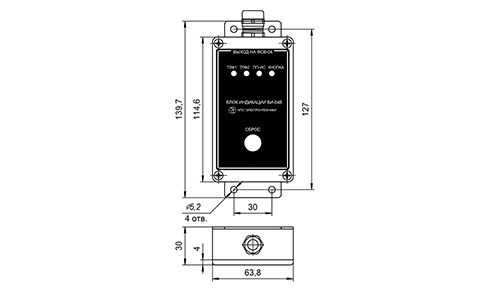

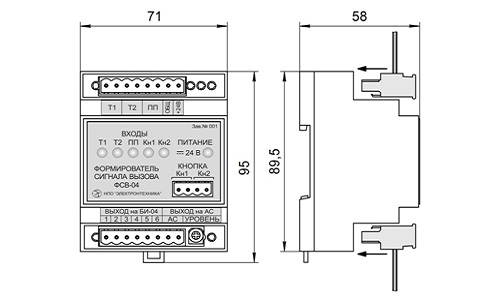

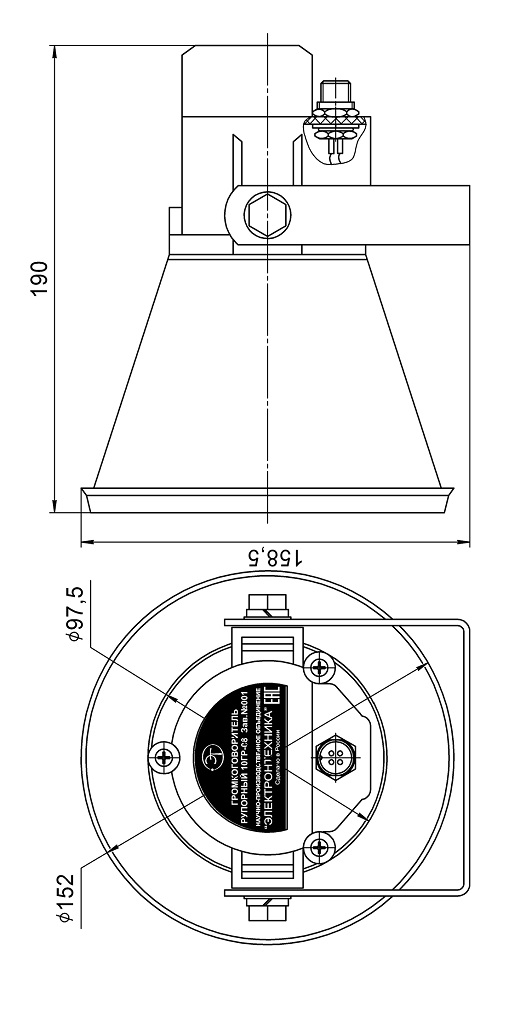

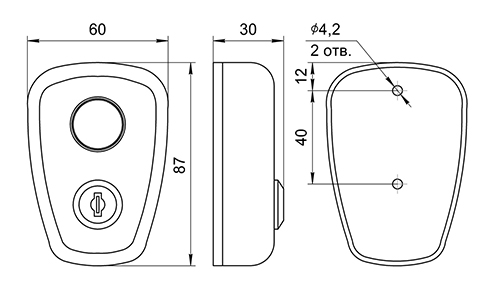

| Габаритные размеры, мм, не более | 71х95х58 | 63,8х148х35 | 190х158,5хO152 | 60х87х30 |

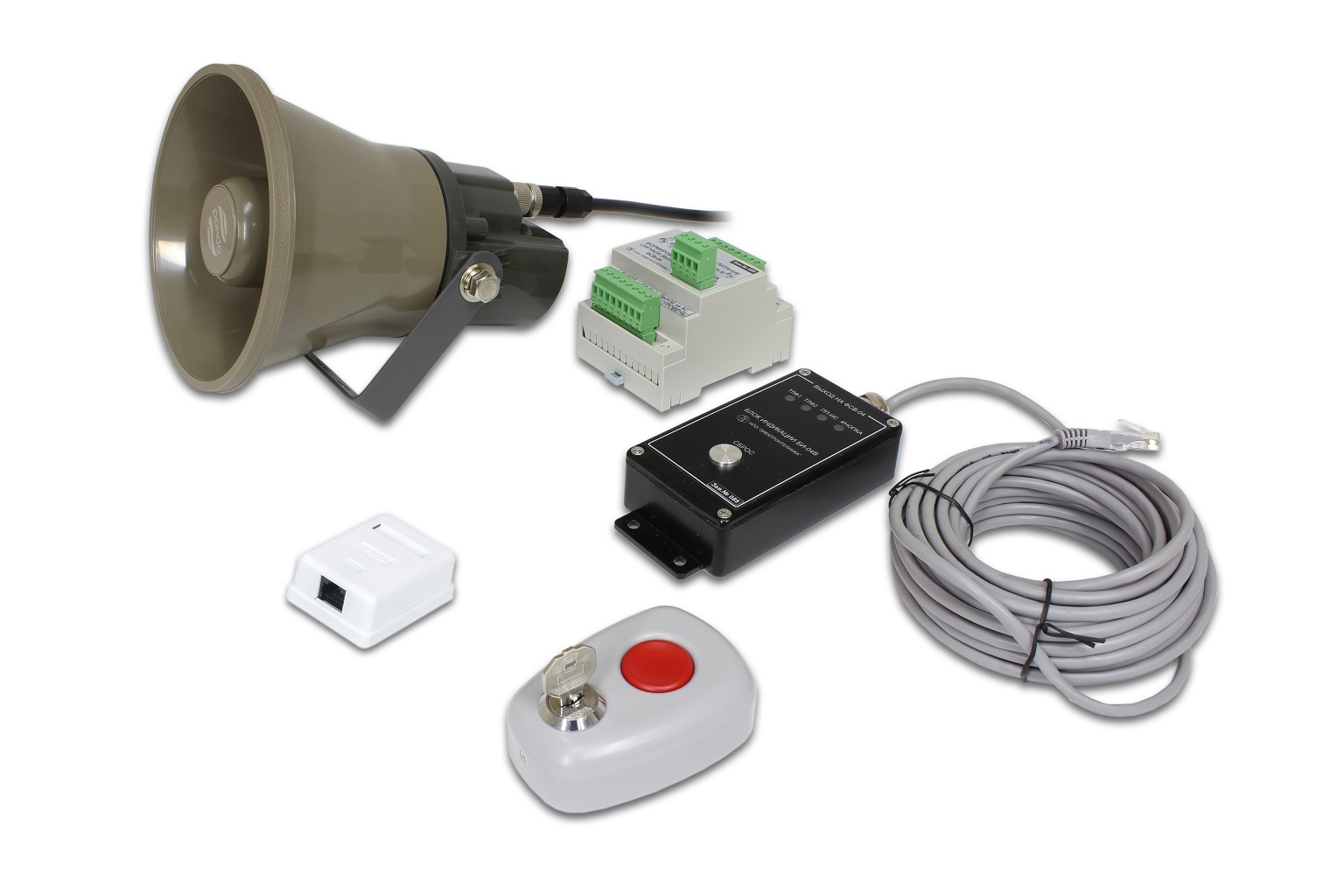

КОМПЛЕКТ ПОСТАВКИ
| Наименование изделия | Кол-во |
|---|---|

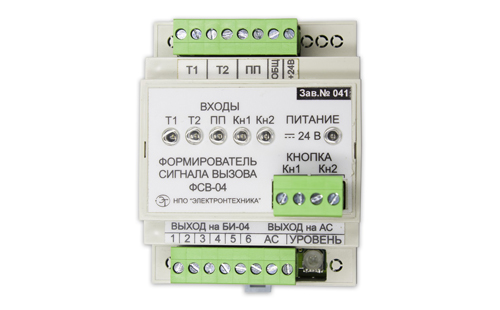

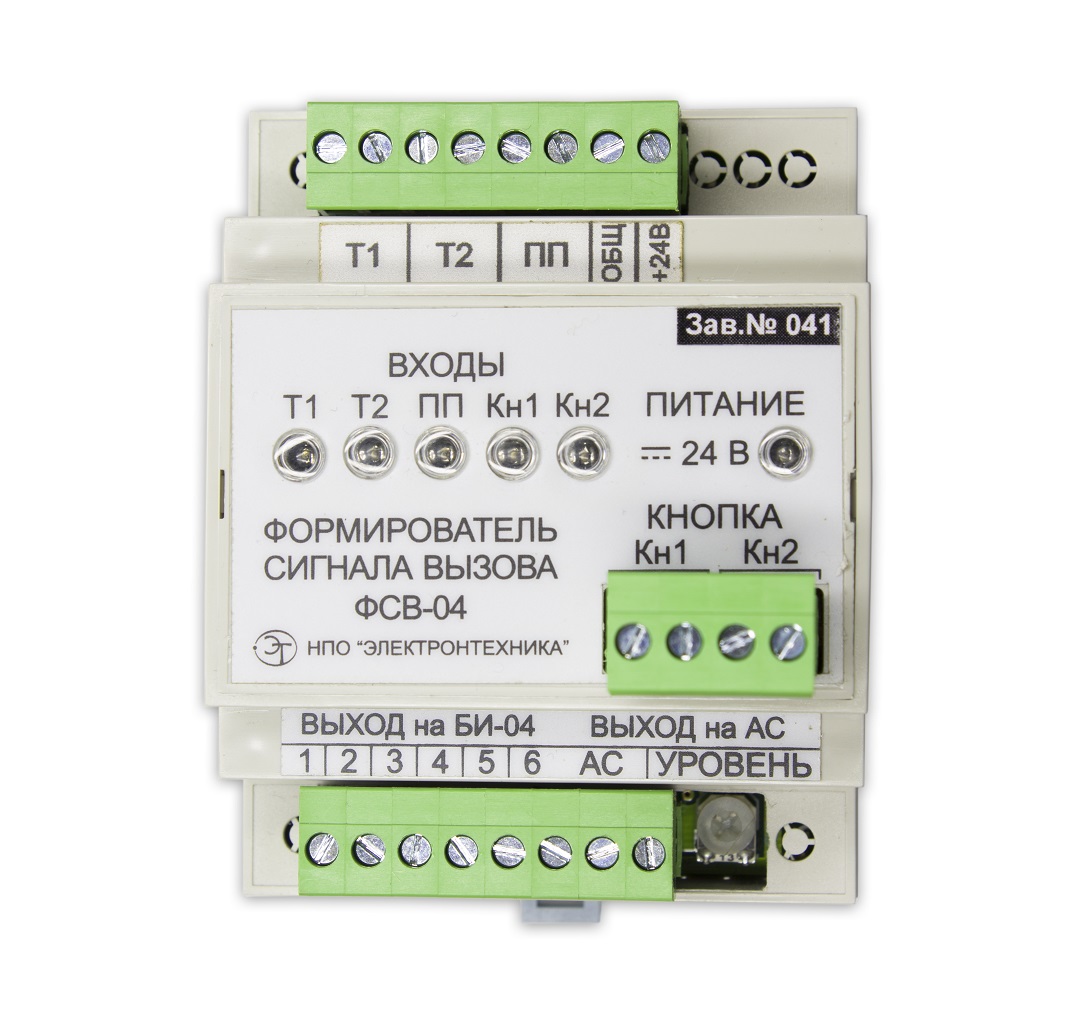

| Формирователь сигнала вызова ФСВ-04 | 1 шт. |

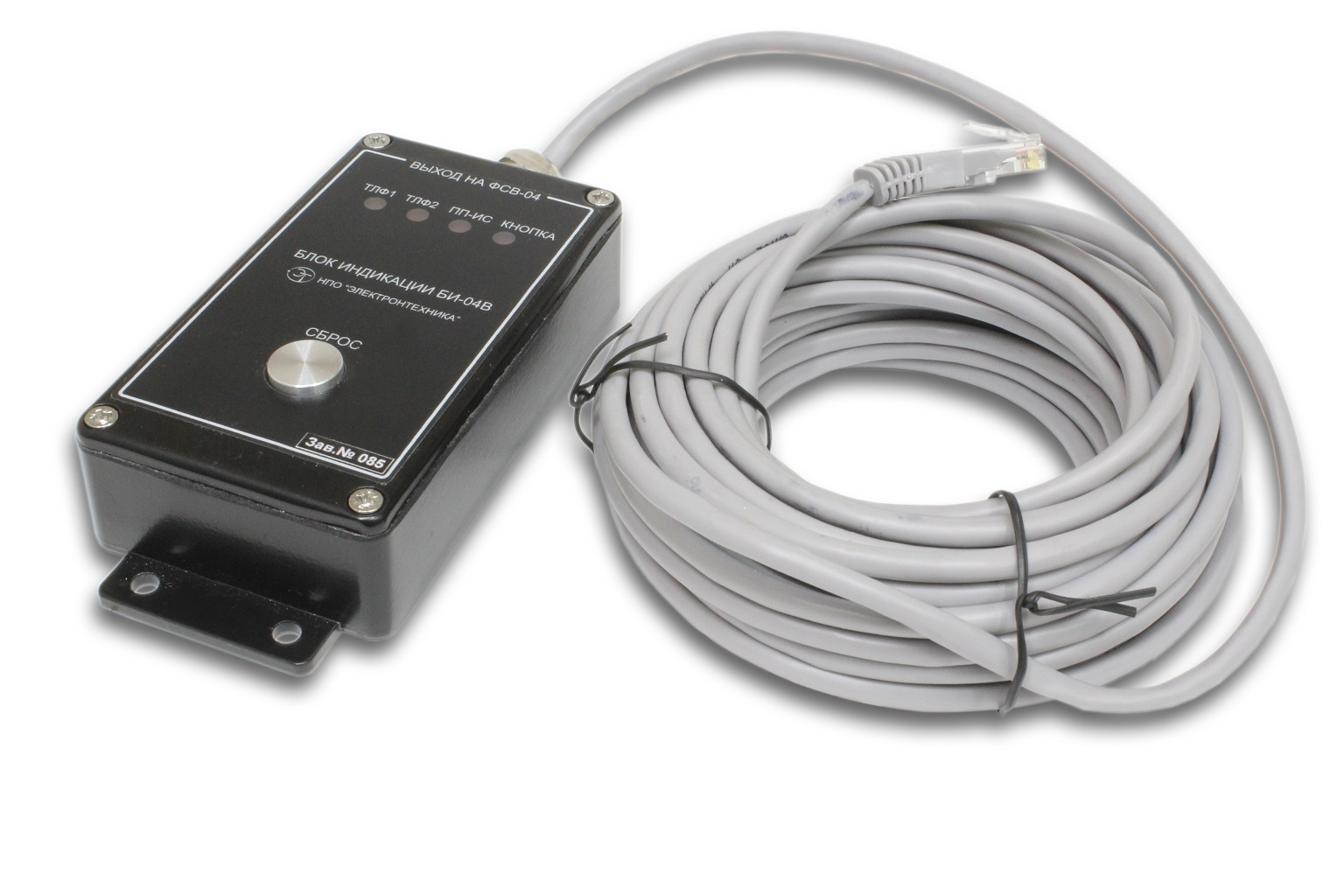

| Блок индикации БИ-04В | 1 шт. |

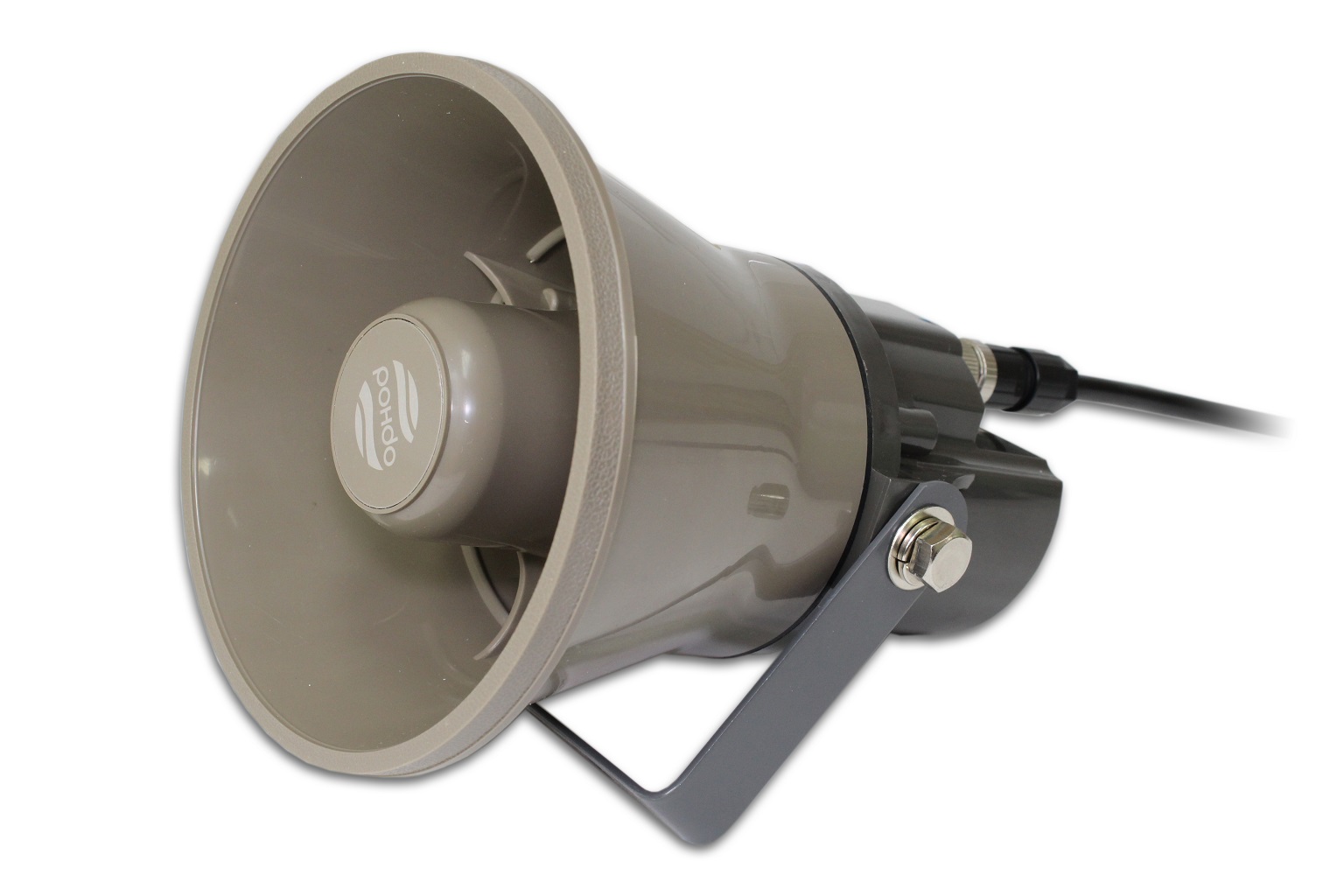

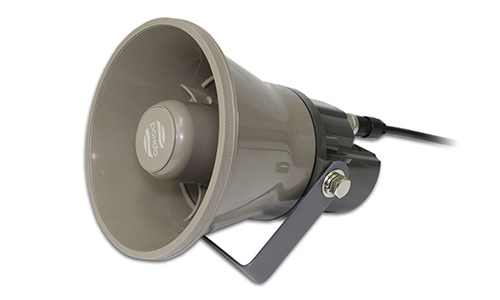

| Громкоговоритель рупорный 10ГР-08 | 1 шт. |
| Извещатель "Астра-321" | 1 шт. |
| Розетка на стену RJ45x1 CAT5e | 1 шт. |
| Розетка на кабель SACC-M12FS-4PLM | 1 шт. |
| Кабель ДРБА.685621.009 | 1 шт. |
| Блоки клеммные | 3 шт. |
| УГО-02-04В. Паспорт | 1 экз. |
| Извещатель "Астра-321". Памятка по применению | 1 экз. |
| Тара упаковочная | 1 шт. |
| Наименование параметра, единица измерений | Значение | |
|---|---|---|
| Напряжение питания постоянного тока, В | 18 … 30 | |
| Максимальная мощность потребления, Вт, не более | 10 | |
| Номинальная выходная мощность при работе на нагрузку 4 Ом, Вт, не менее | 5 | |
| Количество входов для дублирования вызова от: | ||
| - телефонной линии | 2 | |
| - устройства с выходом по постоянному напряжению | 1 | |
| - кнопок | 2 | |
| Диапазон напряжения, при котором обеспечивается срабатывание по входам, В: | ||
| - по входам "T1", "T2", переменное частотой (20-50) Гц | 30-120 | |
| - "ПП", постоянное | 6-36 | |
| Сечение провода, подключаемого к разъёмам, мм2: | ||
| - "Т1", "Т2", "ПП", "Кн1","Кн2" | 0,2-1,5 | |
| - по входу подключения напряжения питания 24 В и выходу "АС" | 0,2-2,5 | |
