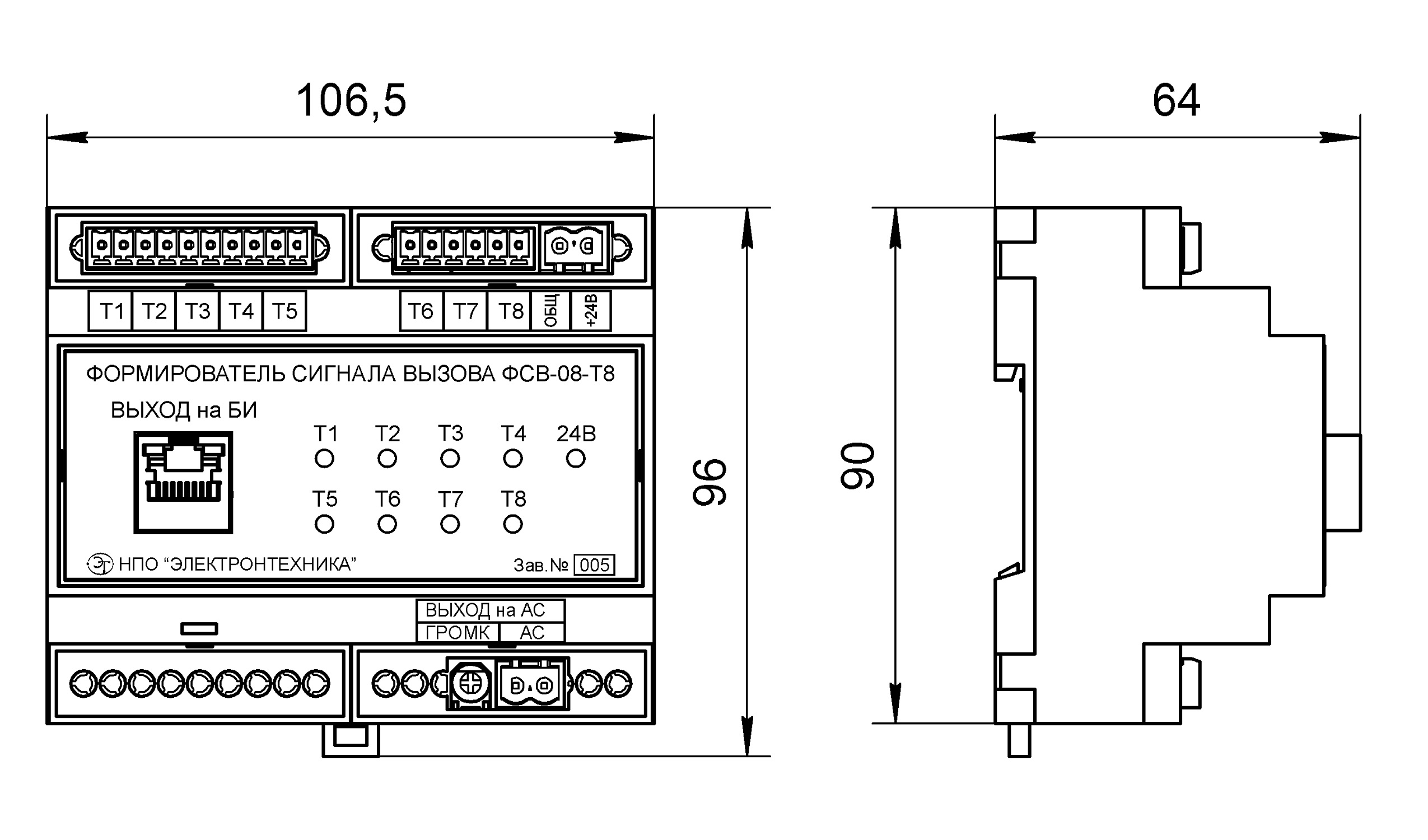

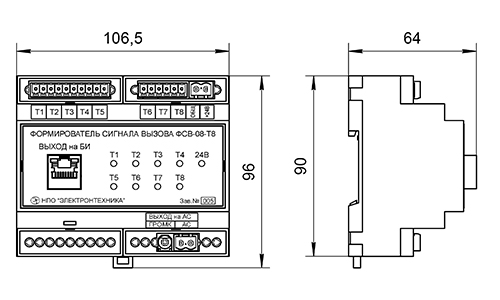

Внешний вид, габаритные и установочные размеры ФСВ-08-Т8
- +7 (4832) 51-02-40
- et@et32.ru
- РОССИЯ, 241031, г. Брянск, бульвар Щорса, 1, оф.301
Устройство громкого оповещения УГО-08-Т8
Устройство громкого оповещения УГО-08-Т8
(УГО) предназначено для организации звукового оповещения и световой индикации о вызовах, поступивших по одной из восьми телефонных линий.
При поступлении вызова по любой из линий в оповещателе последовательно воспроизводится звуковой сигнал привлечения внимания и звуковое сообщение.
| ВХОД | ЗВУКОВОЕ СООБЩЕНИЕ | |||
|---|---|---|---|---|
| "Т1" | "Внимание! Вызов по линии один" | |||
| "Т2" | "Внимание! Вызов по линии два" | |||
| "Т3" | "Внимание! Вызов по линии три" | |||
| "Т4" | "Внимание! Вызов по линии четыре" | |||
| "Т5" | "Внимание! Вызов по линии пять" | |||
| "Т6" | "Внимание! Вызов по линии шесть" | |||
| "Т7" | "Внимание! Вызов по линии семь" | |||
| "Т8" | "Внимание! Вызов по линии восемь" | |||
| Наименование параметра | Значение | |||
|---|---|---|---|---|
| ФСВ‑08‑Т5 | БИ‑08‑Т5 | Оповещатель | ||
| Климатическое исполнение | УХЛ4 | УХЛ4 | УХЛ4 | |
| Степень защиты корпуса | IP20 | IP30 | IP20 | |
| Масса, кг, не более | 0,2 | 0,1 | 0,65 | |

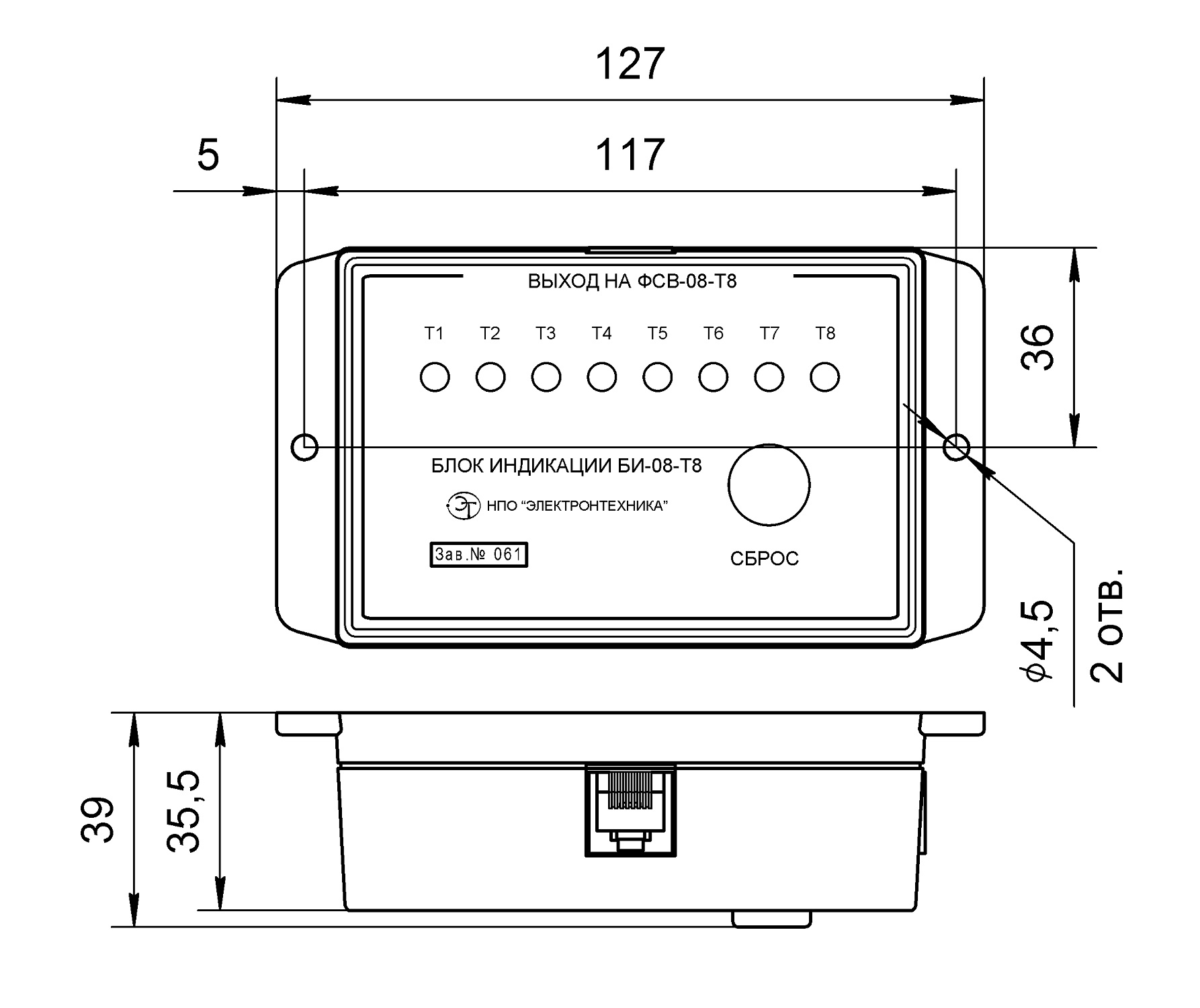

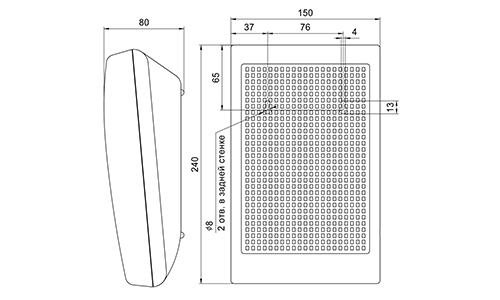

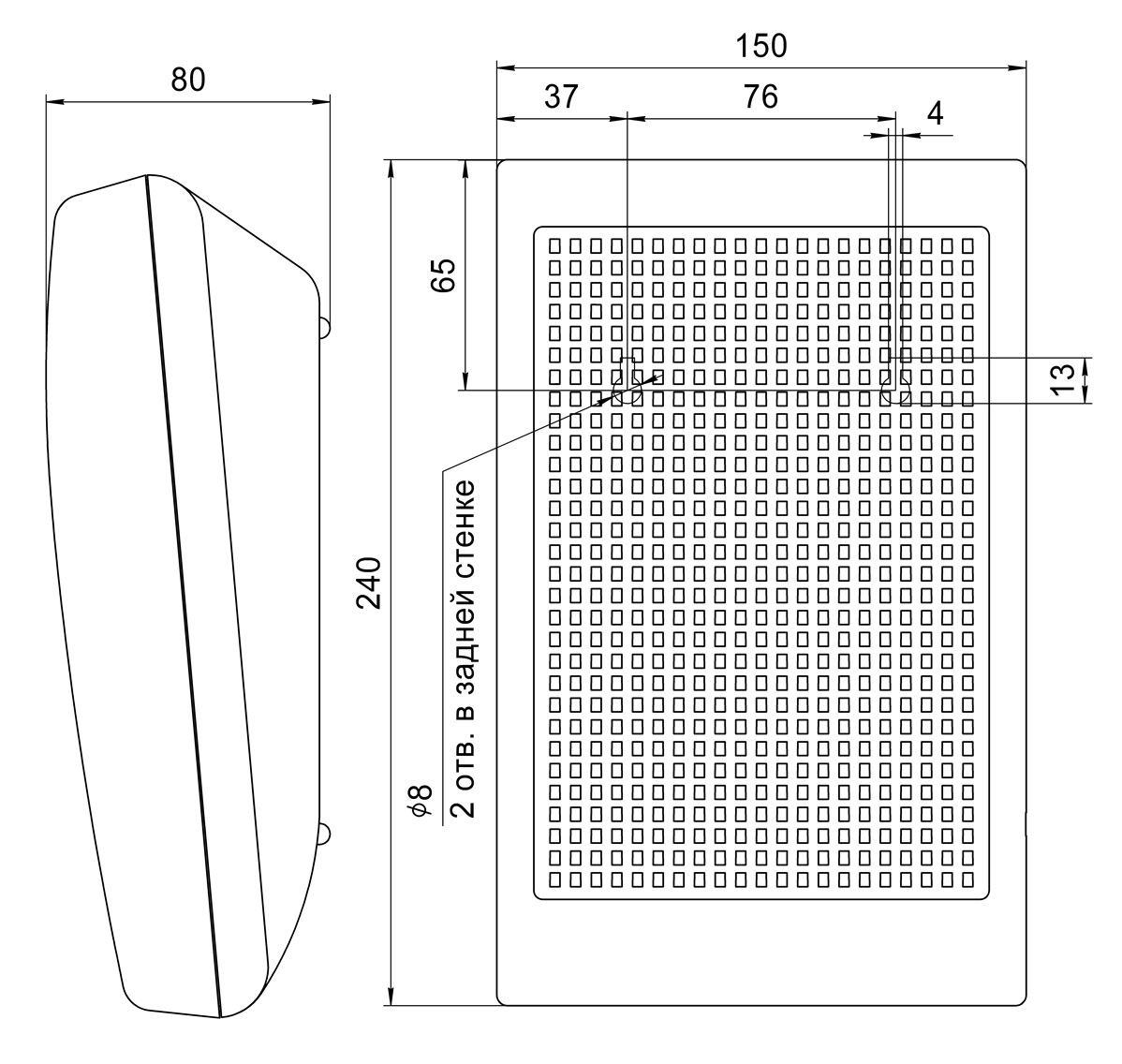

| Габаритные размеры, мм, не более | 107х96х64 | 127х72х39 | 150х240х80 | |
КОМПЛЕКТ ПОСТАВКИ
| Наименование изделия | Кол-во |
|---|---|

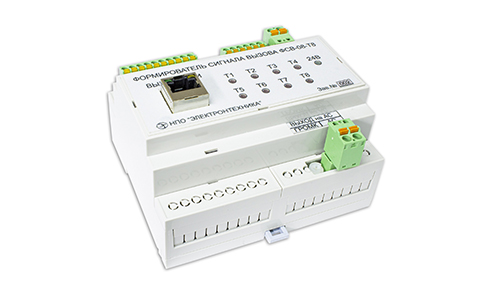

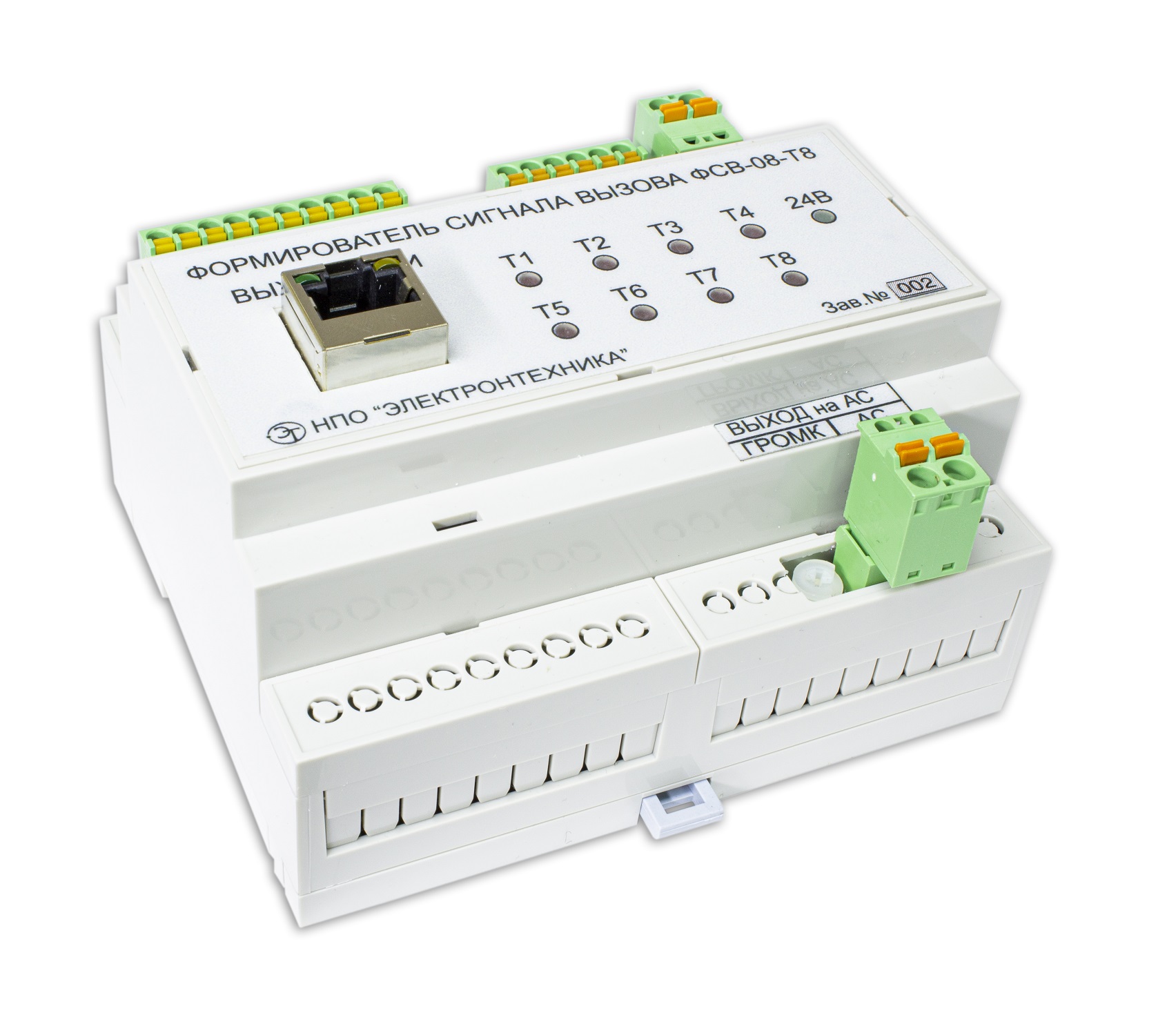

| Формирователь сигнала вызова ФСВ-08-Т8 | 1 шт. |

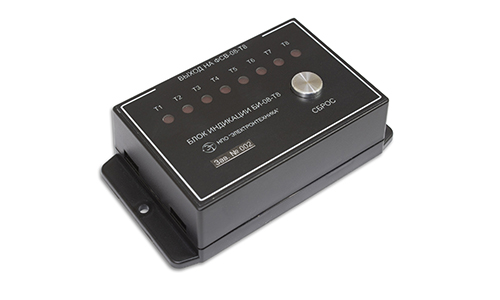

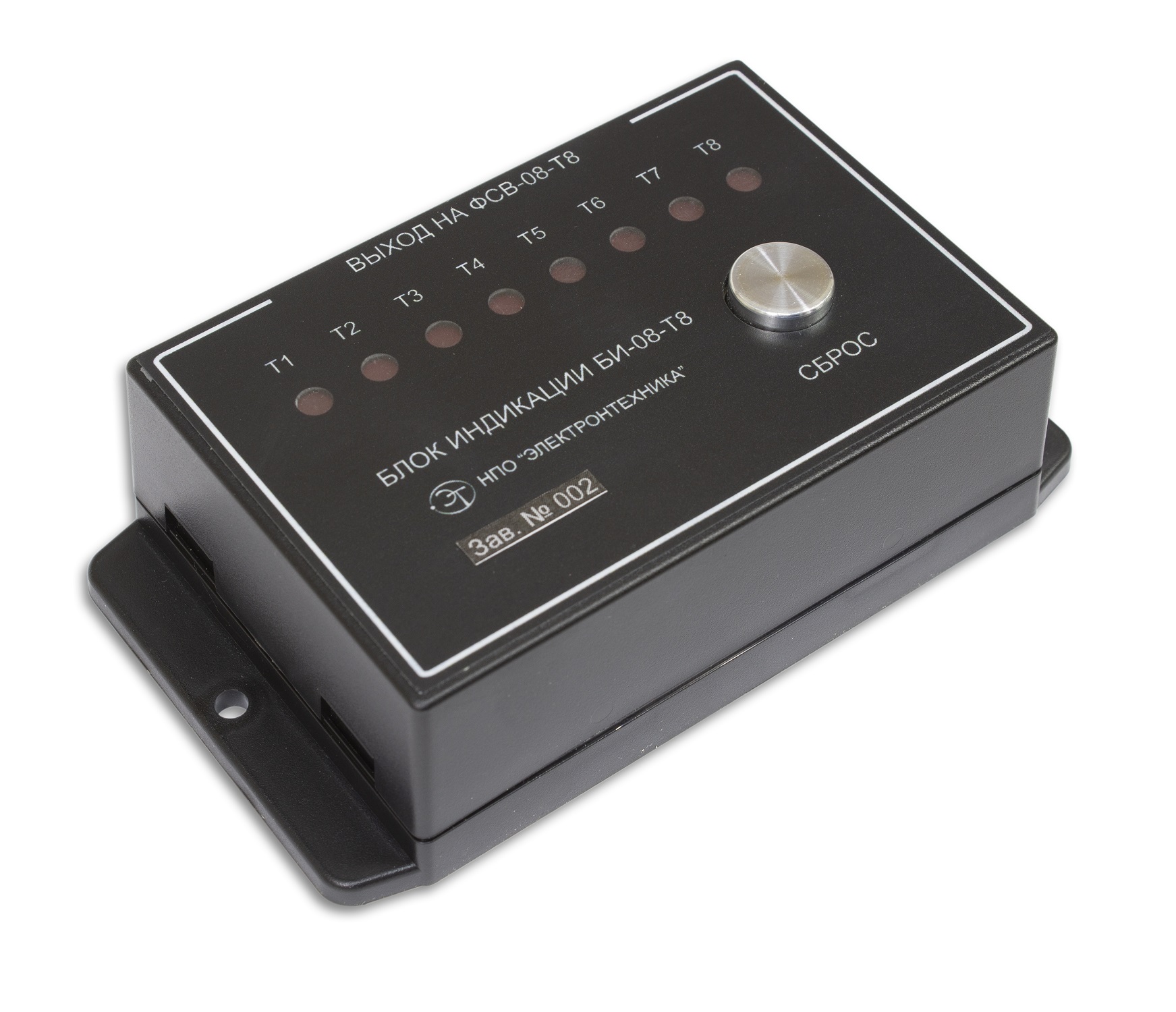

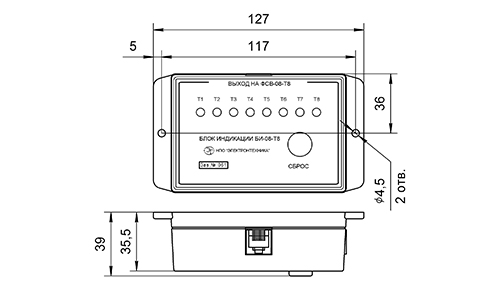

| Блок индикации БИ-08-Т8 | 1 шт. |

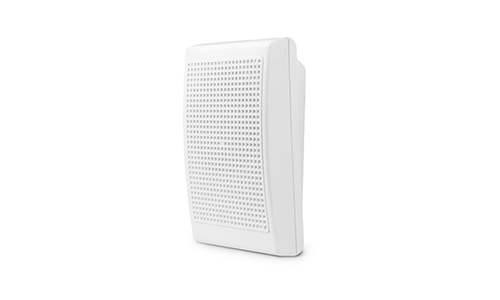

| Оповещатель "Соната – 5" | 1 шт. |
| Патч - корд STP, Cat.5e 10м RJ45-RJ45 | 1 шт. |
| Блоки клеммные | 4 шт. |
| УГО-08-Т8. Паспорт | 1 экз. |
| Тара упаковочная | 1 шт. |
| Наименование параметра, единица измерений | Значение | |
|---|---|---|
| Напряжение питания постоянного тока, В | 18 … 30 | |
| Максимальная мощность потребления, Вт, не более | 10 | |
| Номинальная выходная мощность при работе на нагрузку 4 Ом, Вт, не менее | 5 | |
| Количество входов для дублирования вызова от: | ||
| - телефонной линии | 8 | |
| Диапазон напряжения, при котором обеспечивается срабатывание по входам, В: | ||
| - по входам "T1" … "T8", переменное частотой (20-50) Гц | 30-120 | |
| Сечение провода, подключаемого к разъёмам, мм2: | ||
| - "Т1" … "Т8" | 0,2-1,5 | |
| - по входу подключения напряжения питания 24 В и выходу "АС" | 0,2-2,5 | |
