Устройство коммутации УК‑02‑8С3

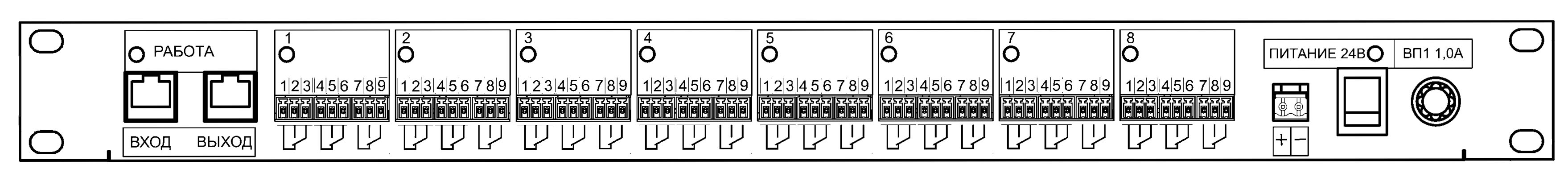

Фото

Устройство коммутации УК‑02‑8С3

предназначено для работы в составе станции распорядительной диспетчерской телефонной РСДТ-У ДРБА.468622.005 (РСДТ-У) и обеспечивает коммутации восьми каналов по сигналам управления от РСДТ-У.

Устройство соответствует исполнению УХЛ 4 по ГОСТ 15150-69 "Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды", но для работы при температуре от +1 до +40 ºС.

Пример записи обозначения в документации и при заказе:

Наименование параметра, единица измерений	Значение
Напряжение питания постоянного тока, В	18…30
Мощность потребления, не более, Вт	8
Количество каналов коммутации	8
Максимальный коммутируемый переменный ток, А	0,5
Максимальное коммутируемое переменное напряжение, В	125
Максимальный коммутируемый постоянный ток, А	1
Максимальное коммутируемое постоянное напряжение, В	28
Минимальное коммутируемое напряжение постоянного тока, В	0,1
Минимальный коммутируемый ток, мА	0,1
Масса устройства, кг, не более	2,2

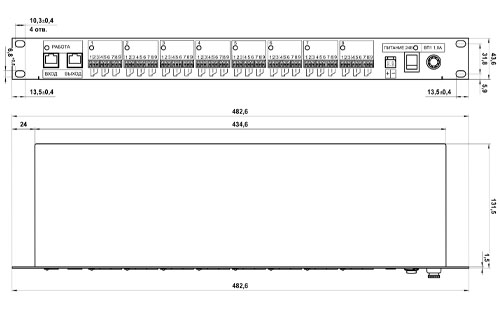

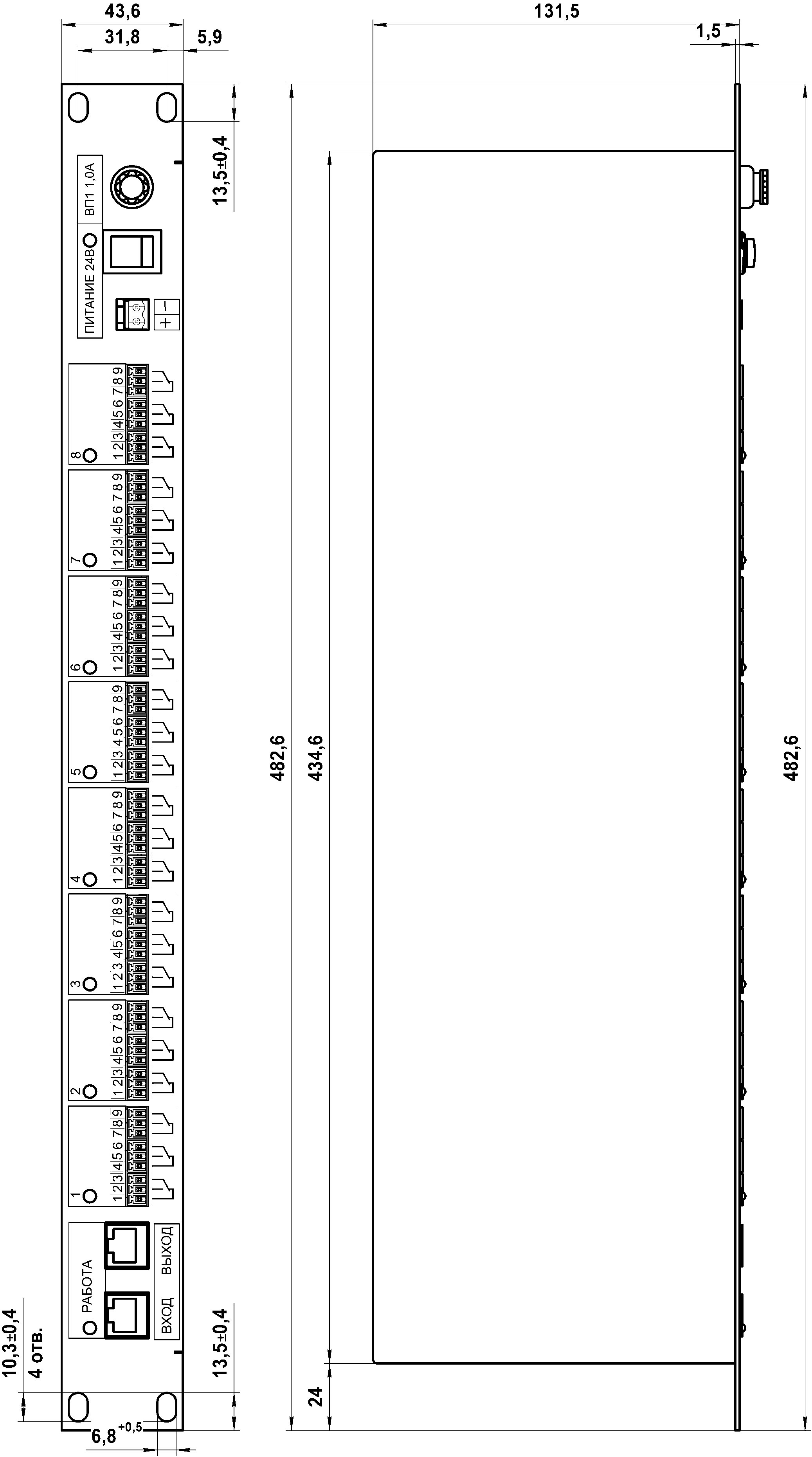

Габаритные размеры, мм, не более	483х133х44
