Коробки соединительные КС5

Коробки соединительные КС5

(коробка) предназначены для соединения и разветвления кабелей ёмкостью 1, 2 или 4 пары без пайки и винтовых соединений.

Цвет полимерного покрытия – RAL 9005 чёрный.

Материал корпуса – сталь оцинкованная.

Климатическое исполнение – У1.

Степень защиты корпуса – IP65.

Габаритные размеры не более 160x200x72 мм.

Масса не более 1,8 кг.

Пример записи обозначения в документации и при заказе:

Коробки соединительные КС5 имеют исполнения в зависимости от количества установленных клемм: 2, 4 или 8 шт.

Пример записи в документации и при заказе Кол-во клемм
Коробка соединительная КС5-2-2,5
БРМТ.465139.034
2
Коробка соединительная КС5-4-2,5
БРМТ.465139.034
4
Коробка соединительная КС5-8-2,5
БРМТ.465139.034
8

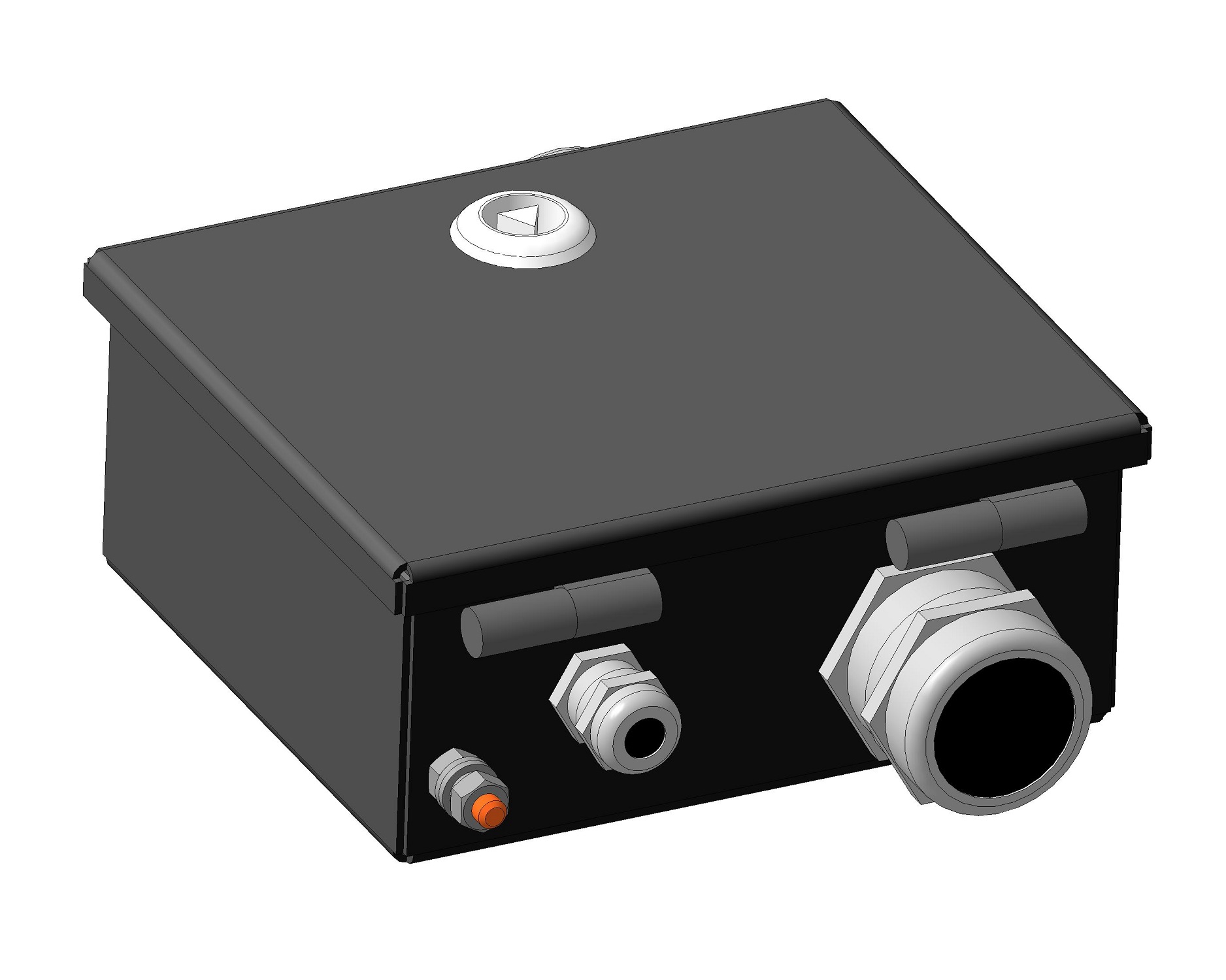

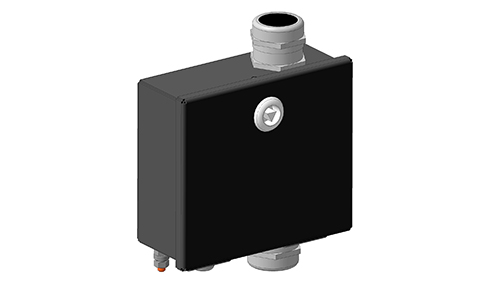

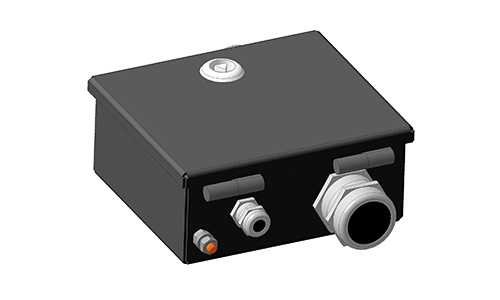

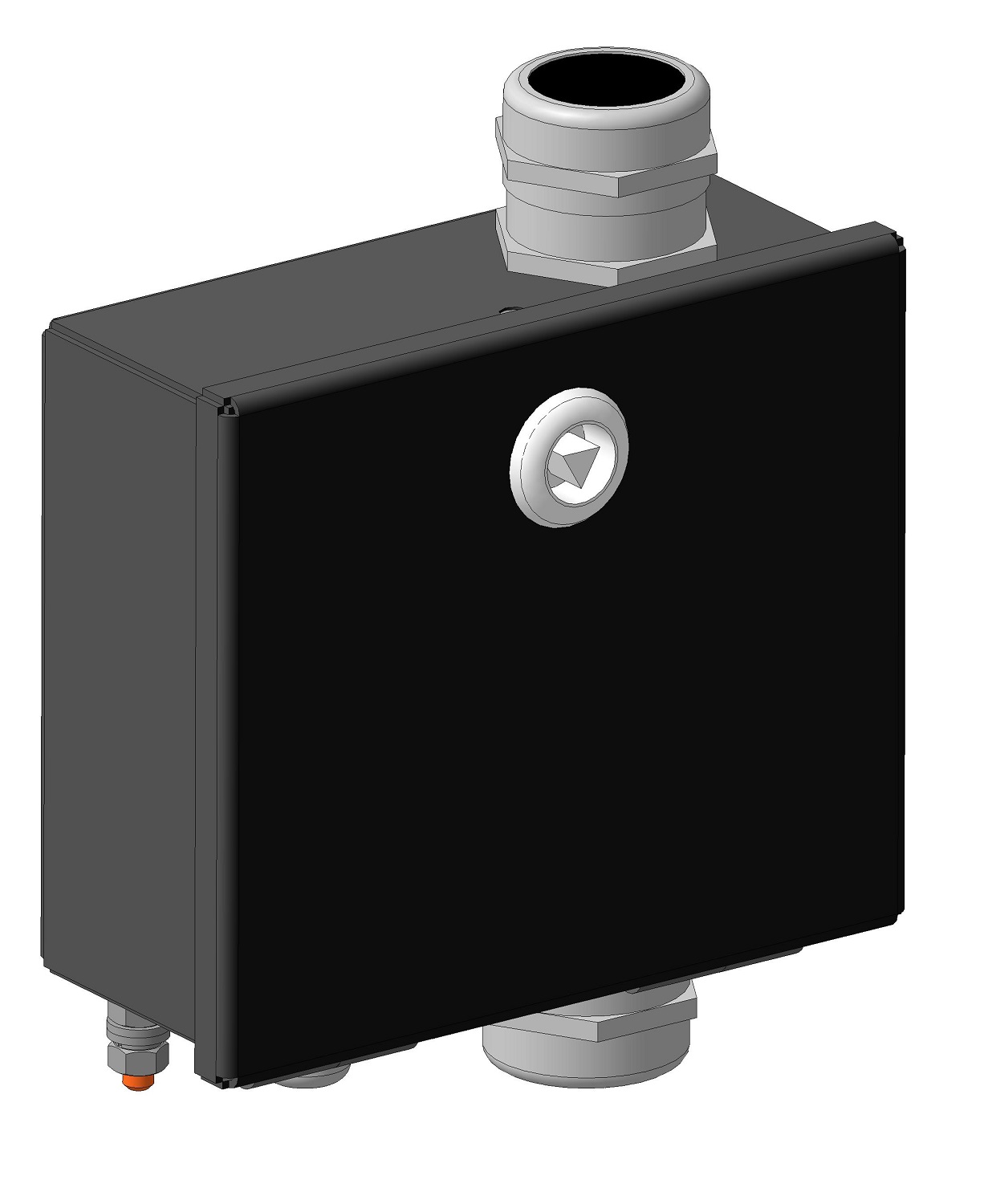

Коробка устанавливается на плоскую поверхность и крепится четырьмя винтами или болтами М6.

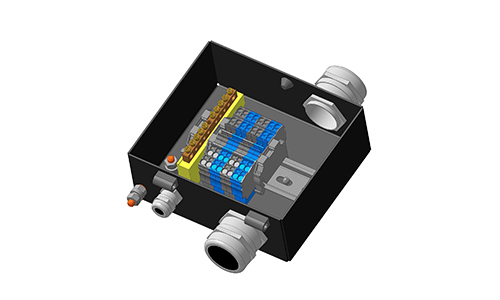

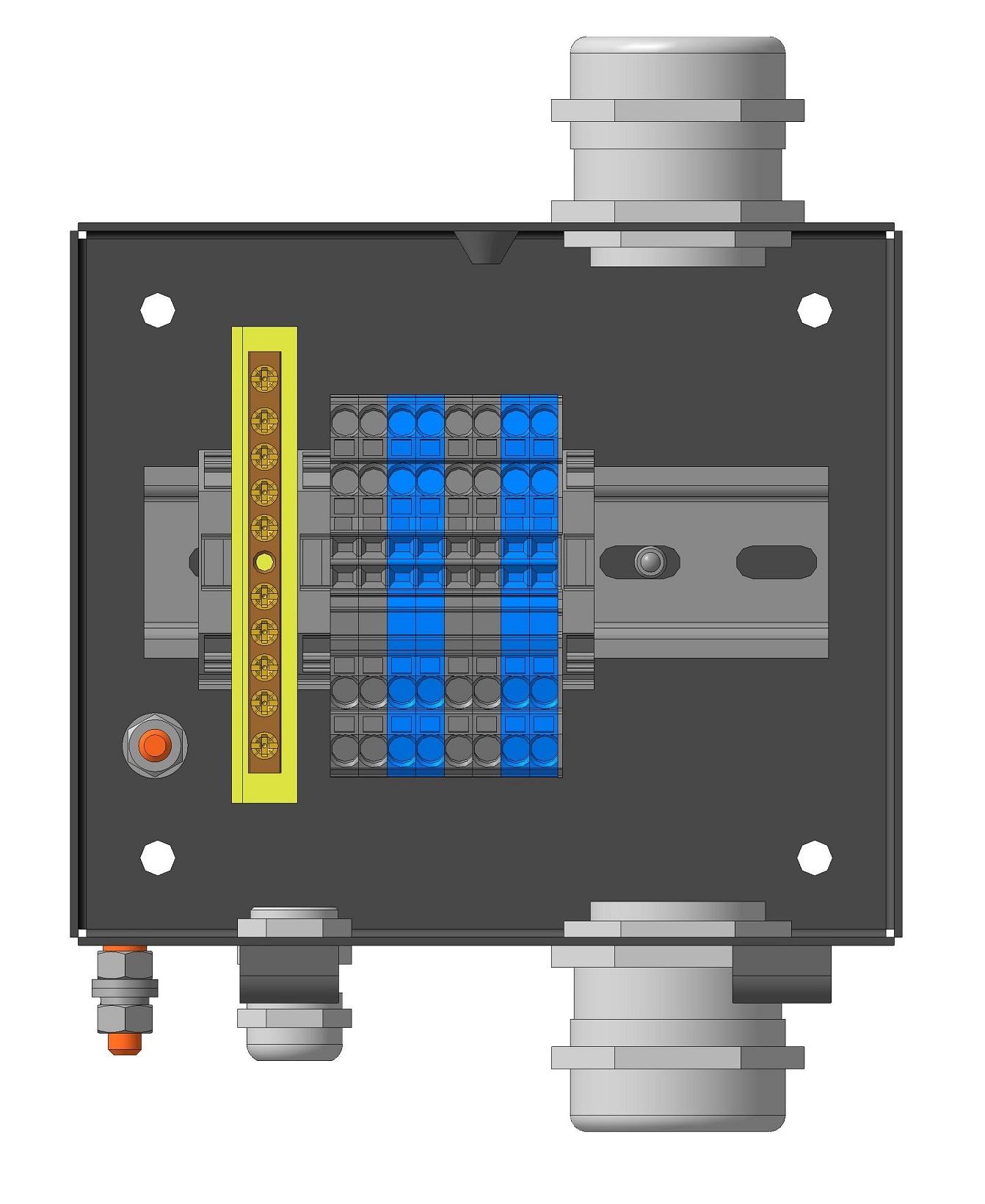

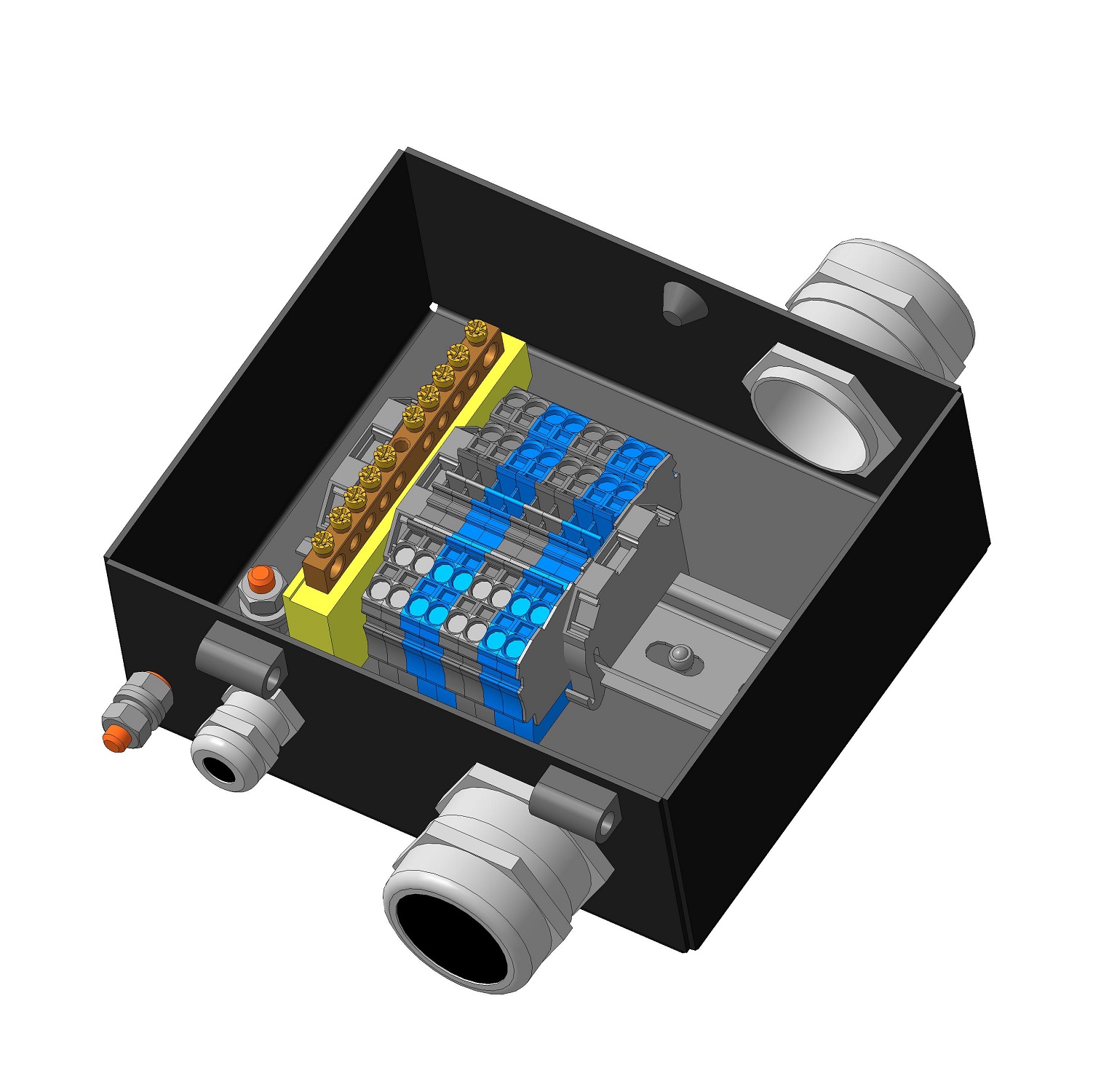

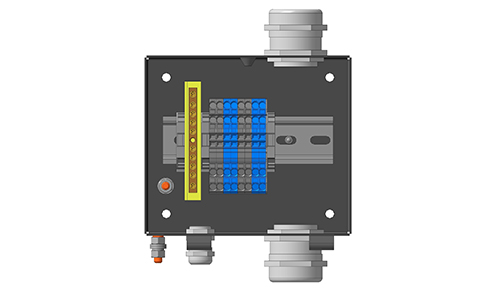

Коробка имеет:

  • металлические кабельные вводы с заглушками со степенью защиты IP68;
  • несъёмную крышку, закреплённую на поворотных петлях, открывающуюся вниз;
  • замок с трёхгранным ключом для фиксации крышки в закрытом положении;
  • болт заземления М6 снаружи для заземления;
  • шину заземления внутри для заземления металлических оболочек кабелей;
  • проходные клеммы с пружинными контактами типа Push-in для подключения одножильных или многожильных проводов.

КОМПЛЕКТ ПОСТАВКИ

Наименование изделия Кол-во.
1 Коробка соединительная КС5 1 шт.
2 Ключ трёхгранный 1 шт.
3 Коробка соединительная КС5. Паспорт 1 экз.
4 Тара упаковочная

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Наименование параметра, единица измерений Значение
Количество клемм, шт 2, 4, 8
Номинальное напряжение, В 800
Номинальный ток, А 24
Диаметры/сечения подключаемых проводов, мм/мм2
- одножильный/многожильный (0,42…2,26)/
(0,14…4,00)
- многожильный с наконечником (0,42…1,78)/
(0,14…2,50)
Кабельный ввод Количество Наружный диаметр кабеля
М16 1 шт 4…8 мм
М32 2 шт 14…25 мм

Цвет клемм чередуется через две штуки

Цвета клемм - серый и синий

СХЕМА КЛЕММЫ

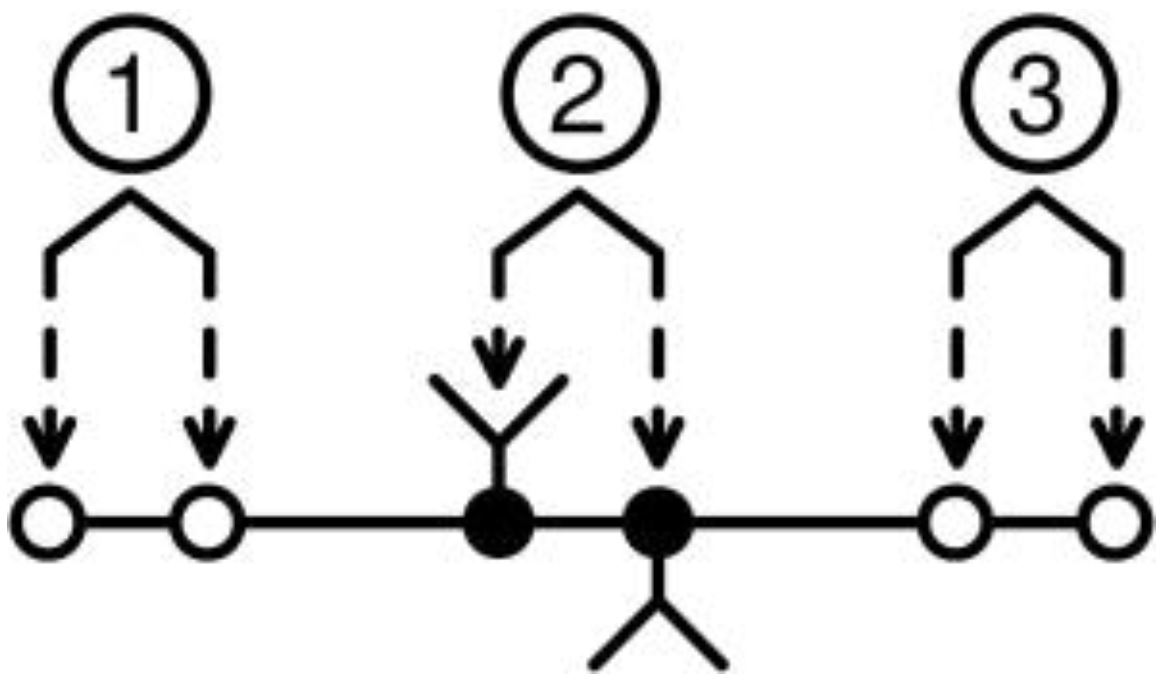

Принцип работы клеммы Push-In 1 - зажимы Push-In для подключения проводов со стороны линии;
2 - два ряда шунтирования для соединения клемм между собой или для подключения тестовых шнуров;
3 - зажимы Push-In для подключения проводов со стороны станции.

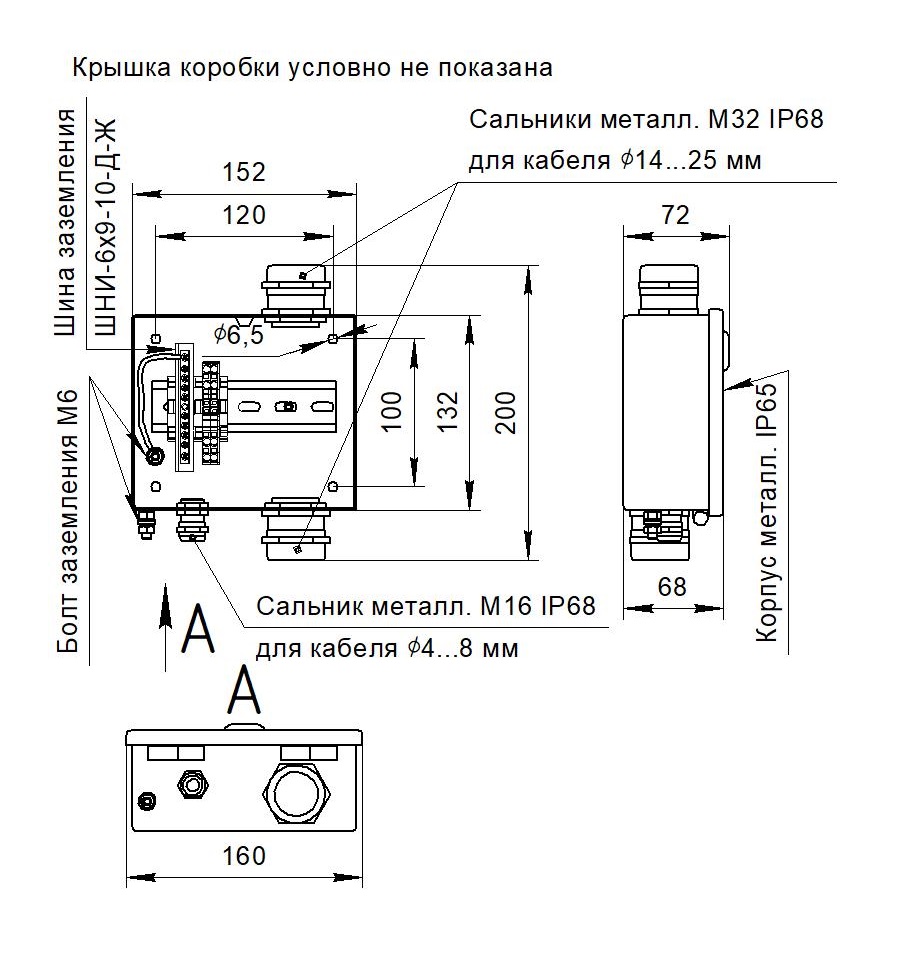

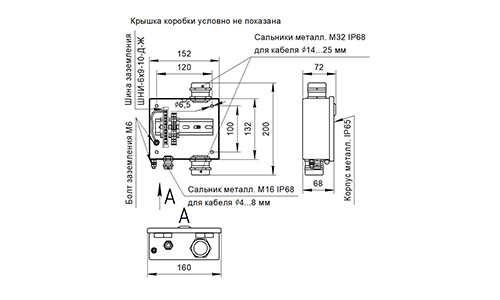

ОБЩИЙ ВИД, ГАБАРИТНЫЕ И УСТАНОВОЧНЫЕ РАЗМЕРЫ
