Кроссовое оборудование

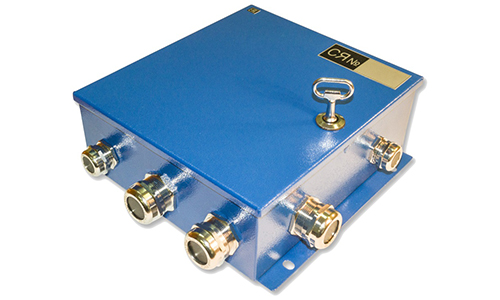

Ящики соединительные СЯ

Ящики соединительные СЯ

Область применения: информационно-технологические системы, системы связи и др.

Предназначены для соединения и разветвления кабелей без пайки и винтовых соединений.

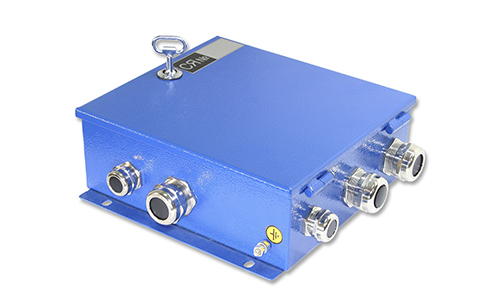

Ящики соединительные СЯ1М

Область применения: системы СЦБ и др.

Предназначены для соединения и разветвления кабелей без применения пайки и винтовых соединений. Соединение кабелей производится через пружинные зажимы Push-in фирмы WAGO.


Шкафы кроссовые и аксессуары к ним

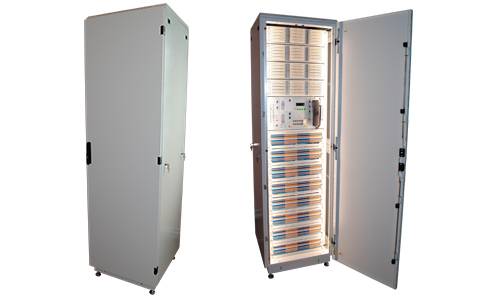

Шкаф кроссовый ШК-ххU.6.6

Предназначен для организации кабельных кроссов для кабелей с одножильным проводом диаметром от 0,40 до 2,26 мм или многожильным проводом – от 0,40 до 1,78 мм.

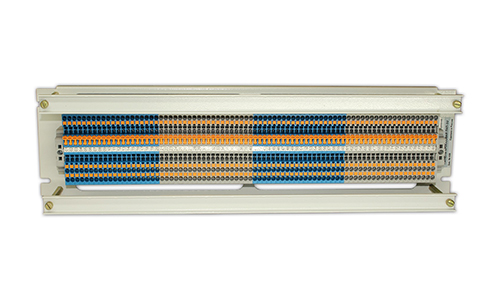

Панель кроссовая ПКП‑3U‑40‑2,5

Предназначена для соединения и разветвления кабелей без пайки, винтовых соединений и специального инструмента.

На панели установлено 80 проходных клемм с пружинными зажимами типа Push–In с фронтальным подключением одножильных и многожильных проводов. Каждая клемма имеет порядковый номер.

Панель кроссовая ПКП-3U-60-1,5x3

Предназначена для соединения и разветвления кабелей без пайки, винтовых соединений и специального инструмента.

На панели установлено 120 проходных клемм с пружинными зажимами типа Push–In с фронтальным подключением одножильных и многожильных проводов. Каждая клемма имеет порядковый номер.

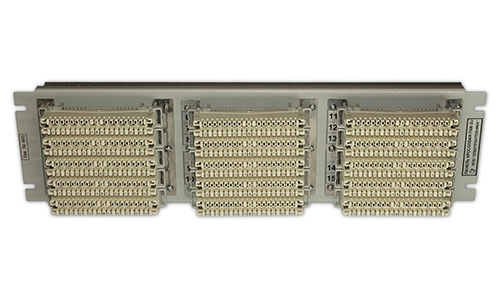

Панель кроссовая ПКВ‑3U‑150‑0,8

Предназначена для соединения и разветвления кабелей без пайки и винтовых соединений.

На панели установлено 15 плинтов KRONE LSA PROFIL или LSA PLUS с нормально - замкнутыми контактами.

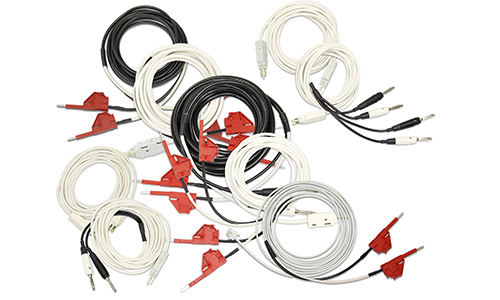

Шнуры тестовые шкафа кроссового ШК

Шкаф кроссовый комплектуется шнурами тестовыми и соединительными, которые позволяют выполнить кроссирование с передней стороны в пределах панели одного типа, между шкафами и панелями разного типа.

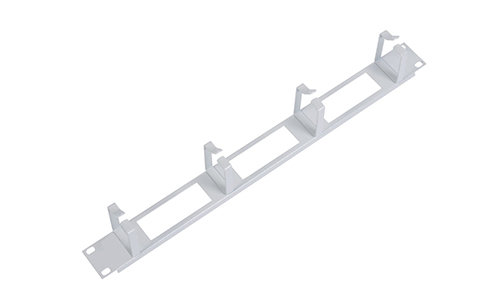

Органайзер кабельный горизонтальный ОКГ-1U

Предназначен для упорядоченного размещения кабелей и проводов на кабельных кроссах. Органайзер выполнен из стали с декоративным полимерным покрытием в виде панели высотой 1U.

Поставляется по отдельному заказу.


Шкафы видеонаблюдения

Шкафы видеонаблюдения ШВН предназначены для размещения в них рабочих станций, коммутаторов Ethernet-доступа, оптического, кроссового, модульного оборудования или иного для организации видеонаблюдения в метрополитене.

Шкафы электропитания ШЭП предназначены для организации электропитания шкафов видеонаблюдения ШВН и других устройств систем видеонаблюдения.

Шкафы изготавливаются по индивидуальным заказам или согласно проектам, в напольном или навесном исполнениях с возможностью установки различного оборудования по требованию заказчика, например: модулей вентиляции, монтажных панелей, 19" направляющих, кабельных вводов и т.д.

Пылевлагозащищенность кабельных вводов – IP67

Материал корпуса – нержавеющая сталь

Цвет полимерного покрытия – "Антик белое серебро"

ПЕРЕЧЕНЬ ШКАФОВ
Шкаф Габаритные размеры, мм Степень защиты корпуса Климатическое исполнение Масса, кг Исполнение корпуса

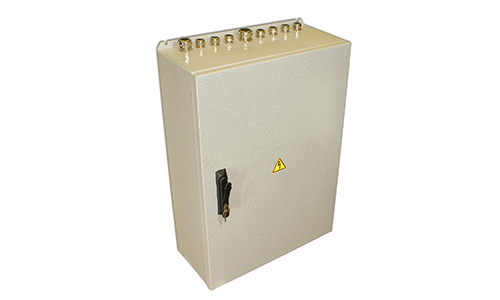

ШВН‑тип 1‑НЕРЖ 410х670х270 IP65 УХЛ2* 20 навесное

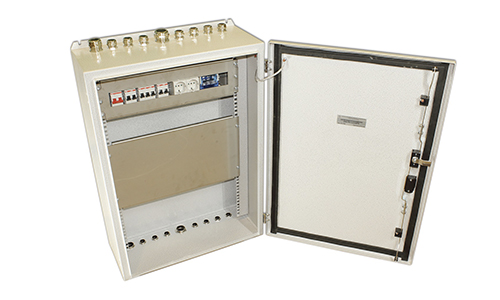

ШВН‑16U‑тип 2‑НЕРЖ 570х850х270 IP65 УХЛ2* 37 навесное

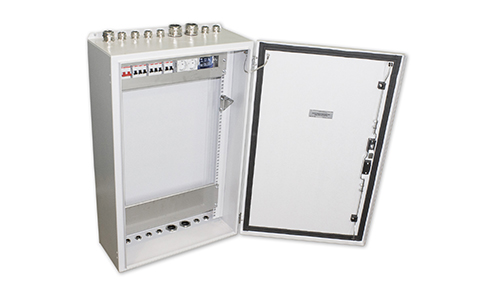

ШВН‑18U‑тип 3‑НЕРЖ 570х950х270 IP65 УХЛ2* 32 навесное

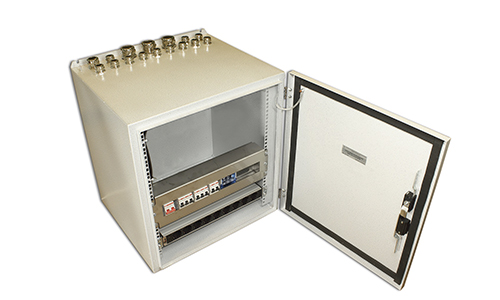

ШВН‑12U‑тип 4‑НЕРЖ 570х670х520 IP65 УХЛ2* 33 навесное

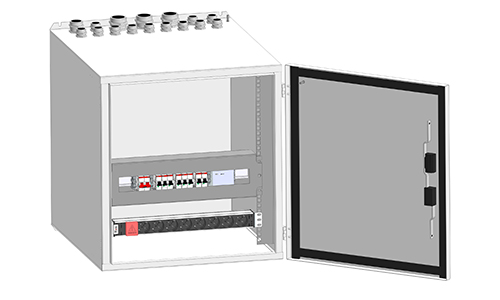

ШВН‑12U‑тип 4А‑НЕРЖ 560х670х669 IP65 УХЛ2* 39 навесное

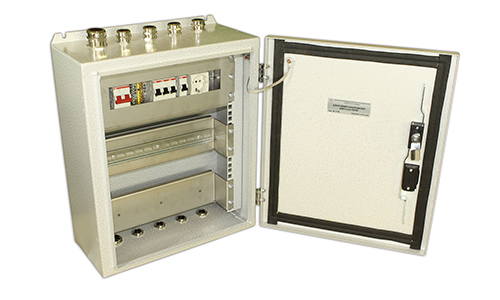

ШВН‑тип 5‑НЕРЖ 410х530х220 IP65 УХЛ2* 16 навесное

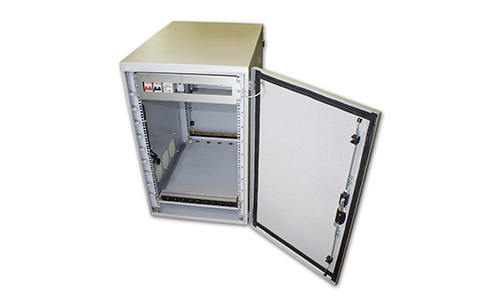

ШВН‑12U‑тип 6‑НЕРЖ 580х667х850 IP54 УХЛ4 20 напольное
ШВН‑18U‑тип 7‑НЕРЖ 580х960х850 IP54 УХЛ2* 30 напольное

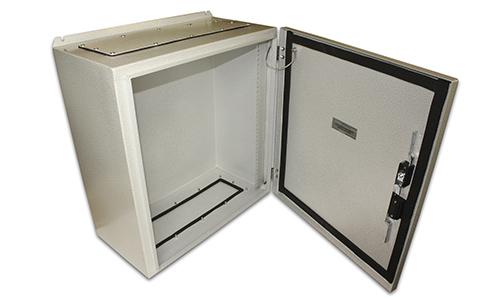

ШВН‑12U‑тип 8‑НЕРЖ 570х640х322 IP65 УХЛ2* 25 навесное

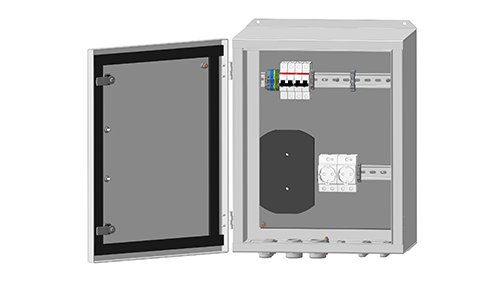

ШВН‑тип 8‑1‑НЕРЖ 410х550х348 IP66 УХЛ2* 20 навесное

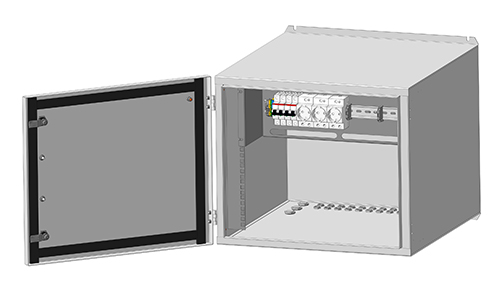

ШВН‑9U‑тип 11‑НЕРЖ 648х516х570 IP65 УХЛ2* 35 навесное

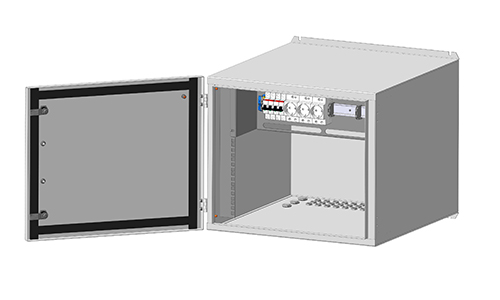

ШВН‑9U‑тип 16‑НЕРЖ 570х516х648 IP65 УХЛ2* 36 навесное

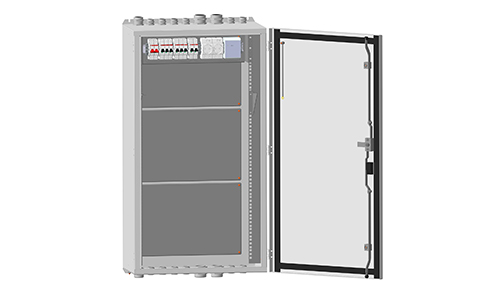

ШВН‑21U‑тип 12‑НЕРЖ 570х1095х320 IP65 УХЛ2* 45 навесное

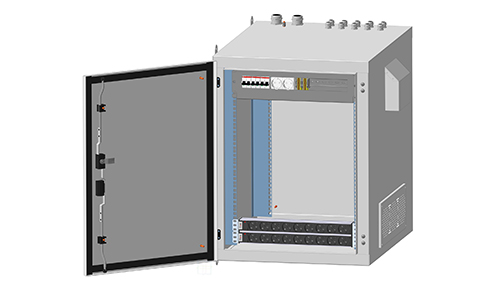

ШВН‑15U‑тип 18‑НЕРЖ 844,0х656,5х850,0 IP54 У1* 70 навесное
ШЭП‑16U‑01‑НЕРЖ 560х840х270 IP65 УХЛ2* 30 навесное

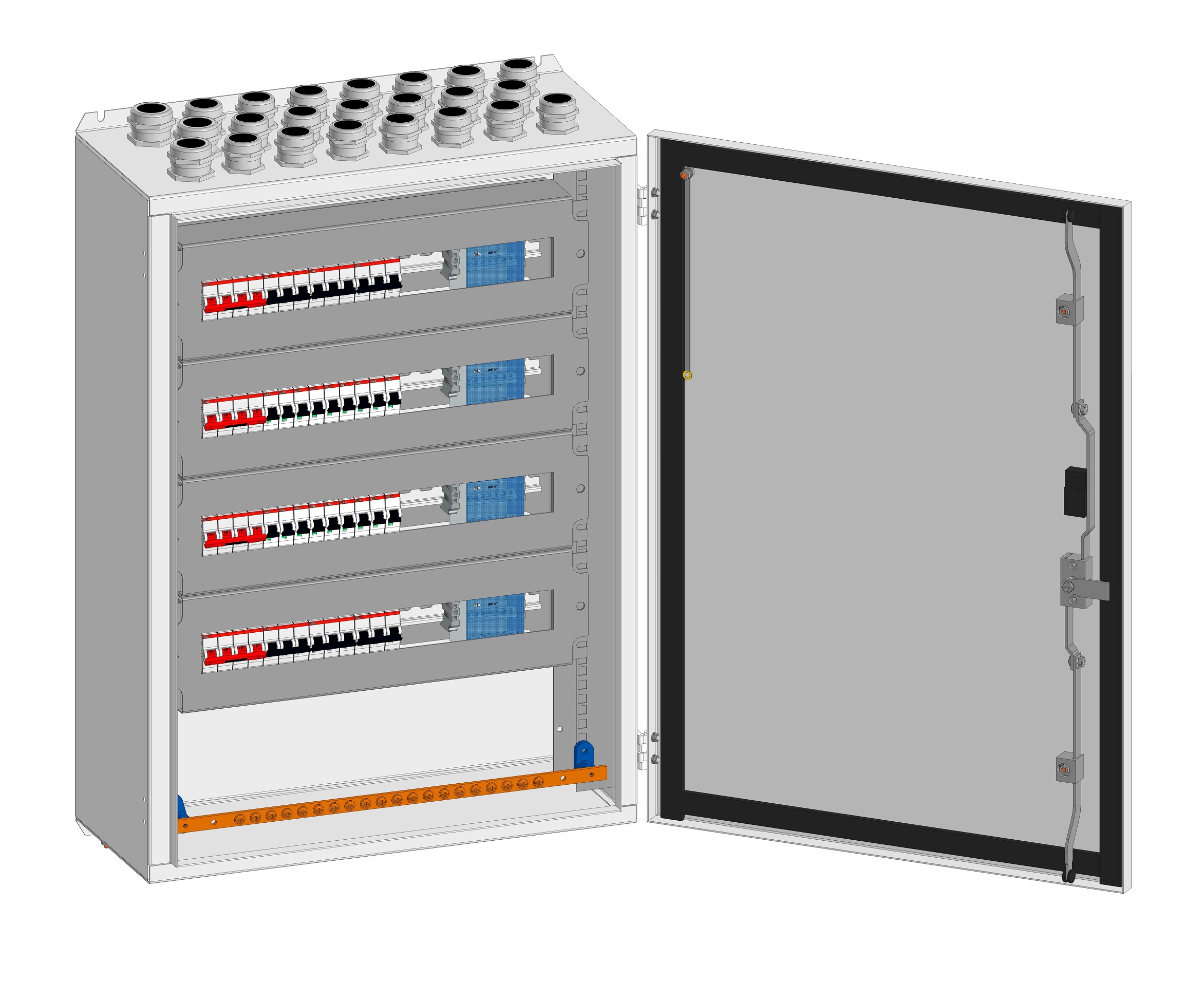

ШЭП‑16U‑02‑НЕРЖ 560х840х270 IP65 УХЛ2* 34 навесное
*- для работы при температурах от минус 20 до +55 °С

ШКАФЫ

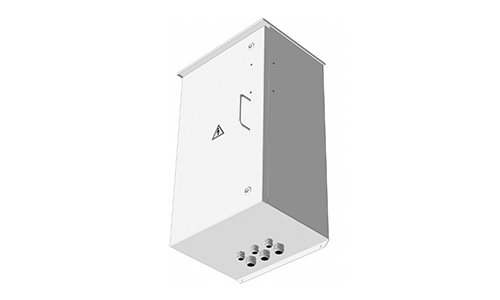

Шкаф охранной сигнализации ШОС

Предназначен для размещения в нём:

  • двух адресных расширителей "СФ-АР5008", для увеличения на 8 шлейфов сигналиизации ёмкости приёмно – контрольных приборов охранной сигнализации, автоматической пожарной сигнализации и автоматики и т.п.;
  • ИБП СКАТ-2412 для организации электропитания расширителей от сети переменного напряжения 220 В 50 Гц или от встроенной аккумуляторной батареи (АКБ);
  • двух плат грозозащиты УЗ-4Ш для защиты восьми шлейфов от импульсных перенапряжений;
  • обогревателя термошкафа ОТШ-100 для поддержания температуры внутри шкафа не менее +10 °С.

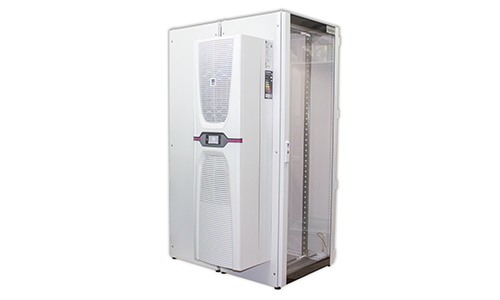

ШКАФЫ СЕРВЕРНЫЕ НАПОЛЬНЫЕ ПЫЛЕЗАЩИЩЁННЫЕ ШСНП-Р-42U.8.12 и ШСНП-РК-42U.8.12

Предназначены для установки телекоммуникационного и электротехнического оборудования.

Шкаф ШСНП-РК-42U.8.12 комплектуется холодильным агрегатом с полной мощностью охлаждения 5,8 кВт согласно DIN EN 14511.

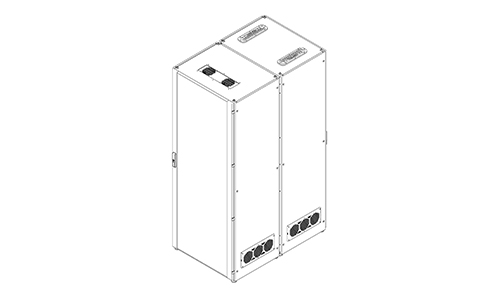

ШКАФ СИТ-42U.8.12

Предназначен для установки телекоммуникационного и электротехнического оборудования.

Шкаф выполнен в виде 19" напольного металлического шкафа и состоит из передней и задней секций, соединяемых между собой непосредственно на объекте.


Коробки и панели соединительные

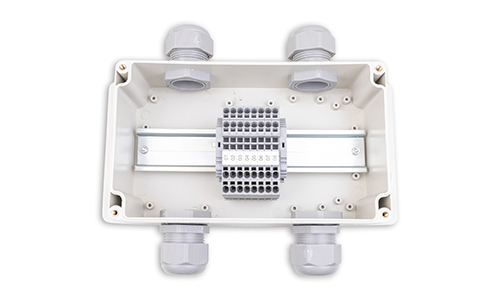

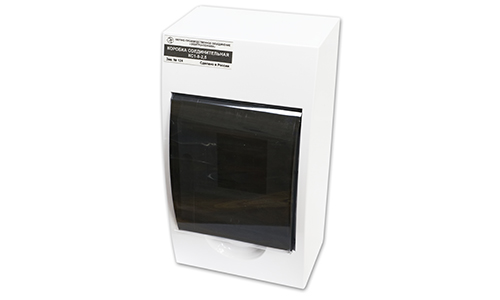

Коробка соединительная КС4-8-2,5

Предназначена для организации линий громкоговорящего оповещения (ГГО) на станциях и в служебных помещениях метрополитена и обеспечивает соединение и разветвление кабелей без пайки и винтовых соединений.

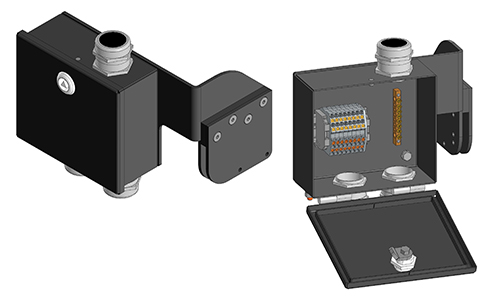

Коробка разветвительная КР8-2,5-П

Предназначена для соединения и разветвления кабелей ёмкостью до 4 пар без пайки и винтовых соединений.

Коробка устанавливается на полосе освещения шириной (30…50) мм и толщиной (3…5) мм и крепится четырьмя остроконечными установочными винтами М8х20.

ПАНЕЛЬ РАСПРЕДЕЛИТЕЛЬНАЯ ПР-02С

Предназначена для организации на рабочем месте сотрудника метрополитена:

– ввода и подключения кабелей связи общей ёмкостью до 20 пар и кроссирования их на оконечное абонентское оборудование через плинты с нормально-замкнутыми контактами или проходные клеммы с пружинными контактами типа Push-In;

– телефонной и технологической связи;

– дублирования сигналов вызова от телефонной линии;

– электропитания устройств постоянным напряжением 24 В с максимальным током потребления не более 2,5 А.

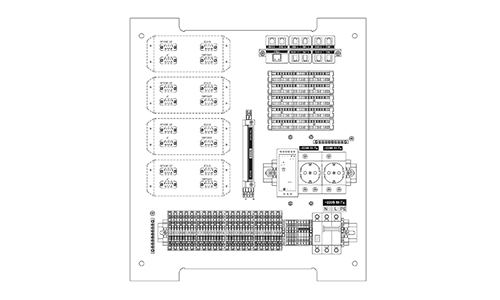

ПАНЕЛЬ РАСПРЕДЕЛИТЕЛЬНАЯ ПР-05С

Предназначена для организации на рабочем месте сотрудника метрополитена:

– ввода и подключения кабелей связи общей ёмкостью до 20 пар и кроссирования их на оконечное абонентское оборудование через плинты с нормально-замкнутыми контактами или проходные клеммы с пружинными контактами типа Push-In;

– телефонной и технологической связи;

– дублирования сигналов вызова от телефонной линии;

– электропитания устройств постоянным напряжением 24 В с максимальным током потребления не более 2,5 А.
