НЕСУЩИЕ КОНСТРУКЦИИ И МЕТАЛЛОКОНСТРУКЦИИ

КРОНШТЕЙНЫ

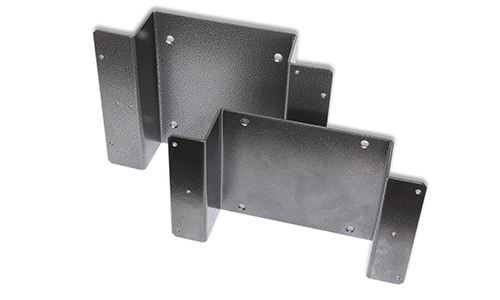

Кронштейны для крепления на стене АТПС, СЯ14, СЯ28, СЯ36, СЯ46, СЯ58 и ППСИ-В

Предназначены для крепления на стене СЯ14, СЯ28, СЯ36, СЯ46, СЯ58, ППСИ-В и АТПС производства НПО "Электронтехника" или аналогичного оборудования с соответствующими габаритными и установочными размерами.

Кронштейны для крепления на стене СЯ14, СЯ28, СЯ36, СЯ46, СЯ58, ППСИ-В и АТПС
    Описание в PDF

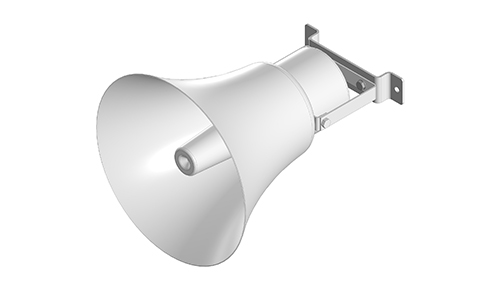

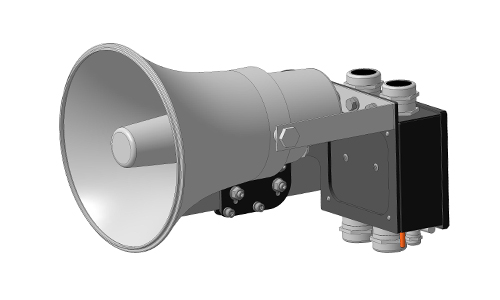

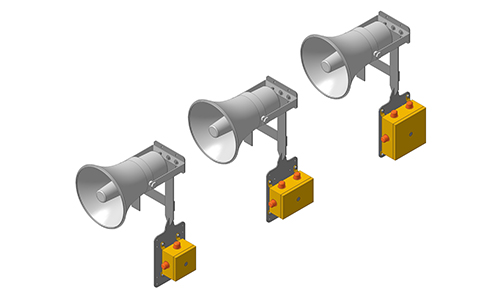

Кронштейн громкоговорителя ГР–2

Предназначен для крепления в тоннелях метрополитенов громкоговорителей рупорных ГР‑10.02, ГР‑25.02, ГР‑50.02 или ГР‑100.02 и коробок ДВК.П 100х100х60, ДВК.П 100х150х60 или ДВК.П 150х150х60.

Громкоговоритель и коробка ДВК.П в комплект поставки не входят.

Кронштейн выполнен из стали с декоративным полимерным покрытием и крепится к стене через два отверстия O8 мм.

Кронштейн громкоговорителя ГР–2
    Описание в PDF

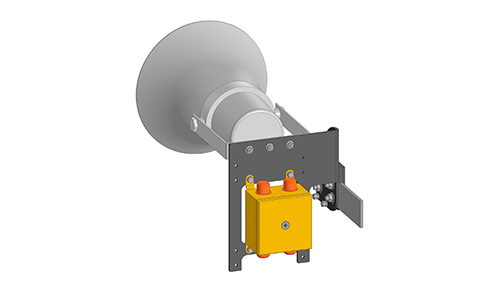

Кронштейн громкоговорителя ГР–3

Предназначен для крепления в тоннелях метрополитенов громкоговорителя рупорного ГР‑10.02 или ГР‑25.02 или ГР‑50.02 или ГР‑100.02 и коробки ДВК.П 100х100х60 или ДВК.П 100х150х60 или ДВК.П 150х150х60 на полосе освещения с использованием 4‑х остроконечных установочных винтов М8х20.

Громкоговоритель и коробка ДВК.П в комплект поставки не входят.

Кронштейн громкоговорителя ГР–3
    Описание в PDF

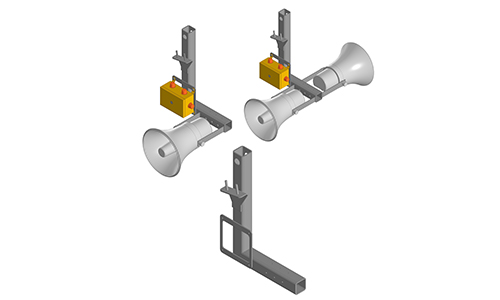

Кронштейн громкоговорителя ГР–4

Предназначен для установки на него коробки ДВК.П-100х150х60 и одного или двух рупорных громкоговорителей типа ГР-10.02, ГР-25.02, ГР-50.02 или ГР-100.02.

Кронштейн устанавливается в тоннеле круглого сечения, выполненного из чугунных тюбингов.

Громкоговоритель и коробка в комплект поставки не входят.

Кронштейн громкоговорителя ГР–4
    Описание в PDF

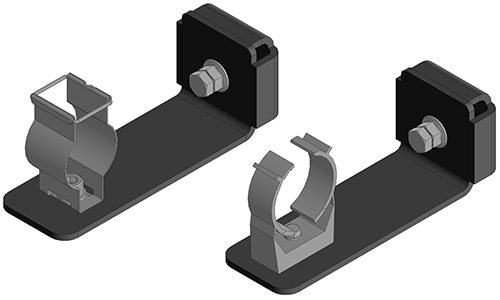

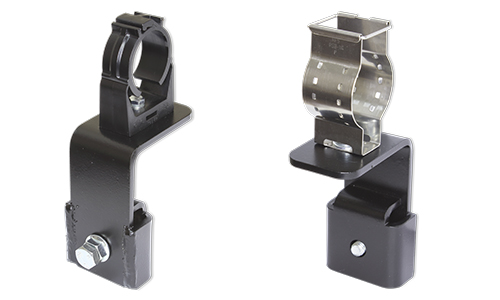

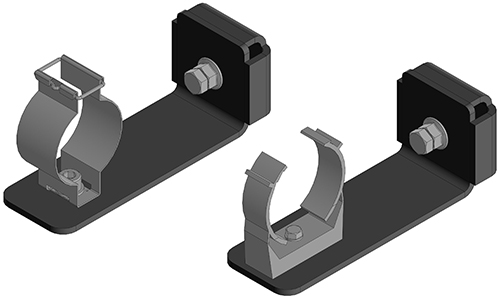

Кронштейны накидные излучающего радиокабеля размером 11/4"

Кронштейн предназначен для крепления излучающего радиокабеля размером 11/4" на кабельном рожке в тоннелях метрополитена. Кронштейны отличаются по типу держателя. Материал кронштейна - сталь оцинкованная 4,0 мм с декоративным полимерным покрытием. Крепление на рожке зажимным болтом M8 с контргайкой, при этом отверстие в кабельном рожке не требуется.

Кронштейны накидные
    Описание в PDF

Кронштейны накидные излучающего радиокабеля размером 11/4"

Кронштейн предназначен для крепления излучающего радиокабеля размером 11/4" на кабельном рожке в тоннелях метрополитена. Кронштейны отличаются по типу держателя. Материал кронштейна - сталь оцинкованная 4,0 мм с декоративным полимерным покрытием. Крепление на рожке зажимным болтом M8 с контргайкой, при этом отверстие в кабельном рожке не требуется.

Кронштейны накидные
    Описание в PDF

Кронштейны накидные излучающего радиокабеля размером 15/8"

Кронштейн предназначен для крепления излучающего радиокабеля размером 15/8" на кабельном рожке в тоннелях метрополитена. Кронштейны отличаются по типу держателя. Материал кронштейна - сталь оцинкованная 4,0 мм с декоративным полимерным покрытием. Крепление на рожке зажимным болтом M8 с контргайкой, при этом отверстие в кабельном рожке не требуется.

Кронштейны накидные
    Описание в PDF

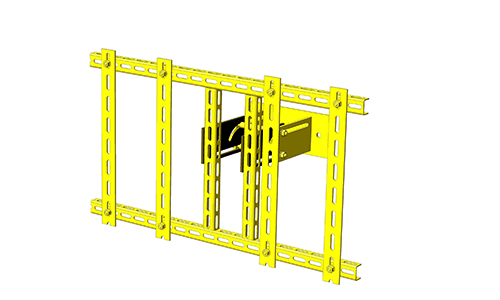

Кронштейны навесные КН-1 и КН-2

Предназначены для установки на них в тоннелях метрополитенов различного оборудования.

Кронштейны комплектуются вертикальными планками и устанавливаются в пазах кронштейна на разном расстоянии друг от друга в зависимости от установочных размеров монтируемого оборудования.

Угол наклона изменяется от 90° до 30°.

Кронштейны крепятся к стене через два отверстия диаметром: КН-1 - 12,5 мм; КН-2 - 14 мм.

Кронштейн навесной КН-1
    Описание в PDF

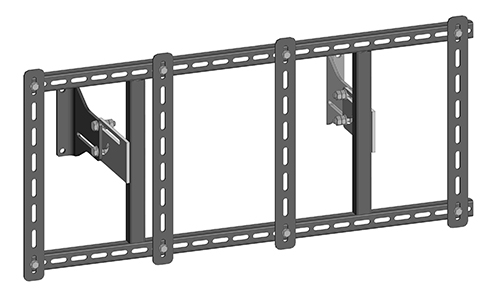

Кронштейн навесной КН-3

Предназначен для установки на него аппаратов телефонных перегонной связи АТПС-02М, АТПС-05М всех модификаций, АТПС-06М, АТПС-07, АТПС-08Э, АТПС-11 или АТПС-12, ящиков соединительных СЯ14, СЯ28 или СЯ36.

Кронштейн крепится к несущей конструкции через четыре отверстия диаметром 10,5 мм. Кронштейн поставляется в собранном виде.

Кронштейн навесной КН-3
    Описание в PDF

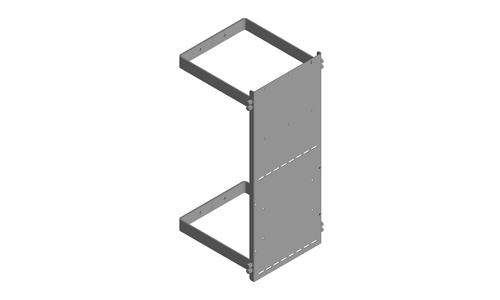

Кронштейн навесной КН-4

Предназначен для установки на него аппаратов телефонных перегонной связи АТПС-02М, АТПС-05М всех модификаций, АТПС-06М, АТПС-07, АТПС-08Э, АТПС-11 или АТПС-12, ящиков соединительных СЯ14, СЯ28 или СЯ36.

Кронштейн крепится к несущим конструкциям через четыре отверстия диаметром 11 мм. Кронштейн поставляется в разобранном виде.

Кронштейн навесной КН-4
    Описание в PDF

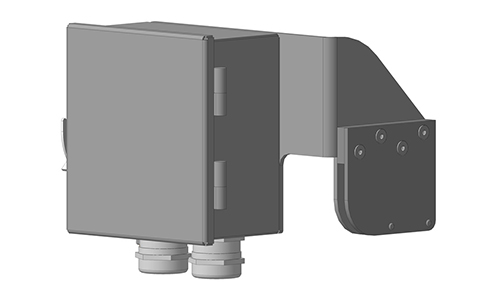

Размыкатель ГГО

Предназначен для соединения двух соседних линий ГГО между собой при отказе станционного оборудования ГГО на одной из станций метрополитена.

Установка на полосу освещения шириной (30-50) мм и толщиной (3-5) мм с использованием 4 остроконечных установочных винтов М8х25.

Размыкатель ГГО
    Описание в PDF

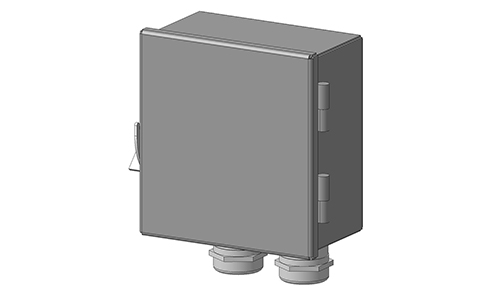

Размыкатель ГГО-Н

Предназначен для соединения двух соседних линий ГГО между собой при отказе станционного оборудования ГГО на одной из станций метрополитена.

Установка на плоскую поверхность

Размыкатель ГГО-Н
    Описание в PDF

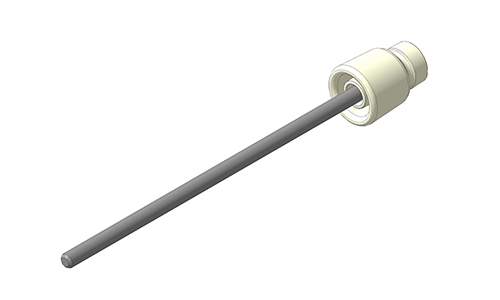

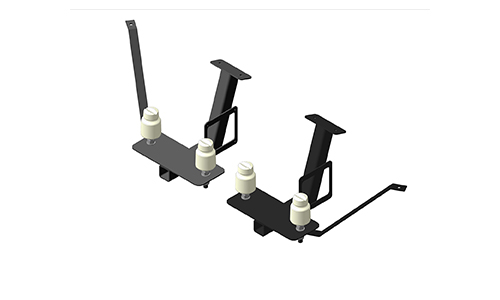

Тяги кронштейнов

Предназначены для исключения деформации кронштейна волновода при натяжении волноводного провода при монтаже и в процессе эксплуатации.

Тяги кронштейнов
    Описание в PDF

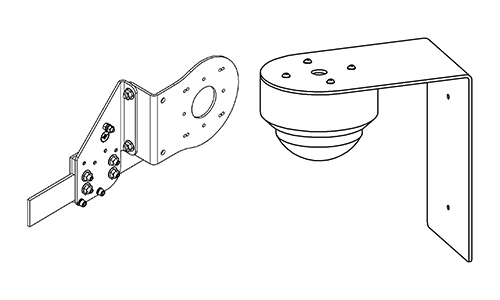

Кронштейны ВК и ВК-02

Кронштейн ВК предназначен для установки на него видеокамеры типа P1445-LE, P1447-LE, P1448-LE, iDS2CD7526G0, P3245-LVE или кабельной коробки типа AXIS T94S01P.

Кронштейн ВК устанавливается на полосе освещения в тоннеле.

Кронштейн ВК-02 предназначен для установки купольной видеокамеры в тоннеле.

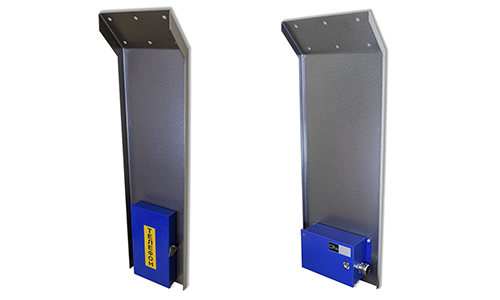

Кронштейны крепления АТПС и СЯ к своду
    Описание в PDF

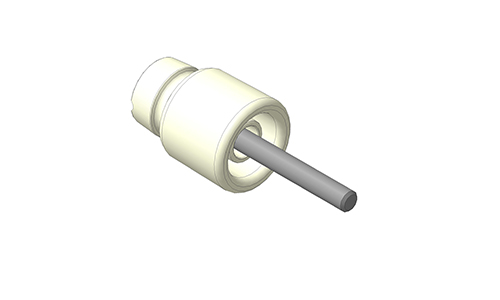

КРОНШТЕЙНЫ ДЛЯ КРЕПЛЕНИЯ ВОЛНОВОДОВ

Кронштейны волновода однопроводные, двухпроводные и оконечные предназначены для крепления волноводов на стенах прямоугольных тоннелей или на стенах круглых тюбингов.

Кронштейны волновода оконечные имеют коробку распаячную TYCO 67053 или место для установки блока согласованной нагрузки ПРС БСН-02КВ или БСН-03.

Для исключения деформации кронштейна волновода при натяжении волноводного провода необходимо применять тяги кронштейнов БРМТ.301318.136 или БРМТ.301318.137.

Провода необходимо натягивать и регулировать с помощью блоков и динамометра до получения требуемого натяжения согласно документу "Правила строительства и ремонта воздушных линий связи и радиотрансляционных сетей. Часть III".

Климатическое исполнение – У1

Материал – сталь нержавеющая или оцинкованная.

Обозначение материала кронштейна при записи в документации и при заказе:

НЕРЖ – нержавеющая сталь;

ОЦ – оцинкованная сталь.

Во избежание коррозии при эксплуатации выбор материала кронштейна производить согласно ГОСТ 9.005‑72.

Цвета полимерного покрытия:

– чёрный: "Антик мелкое серебро";

– светло-серый: RAL 7035.

    Описание в PDF

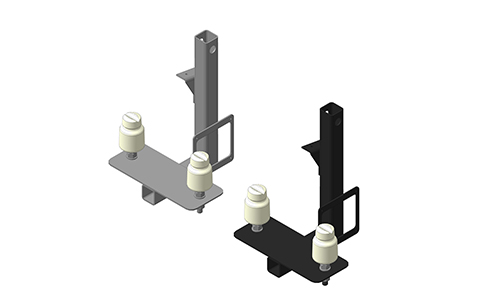

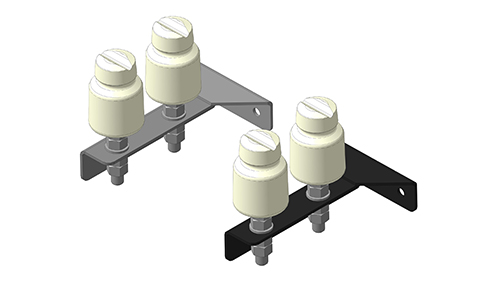

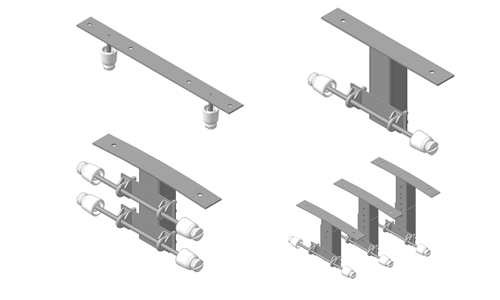

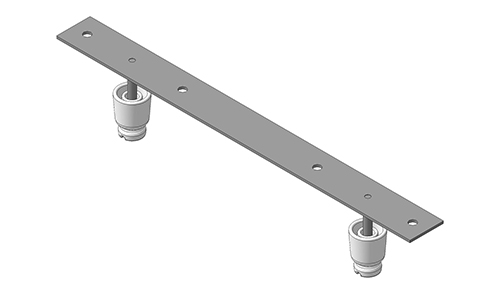

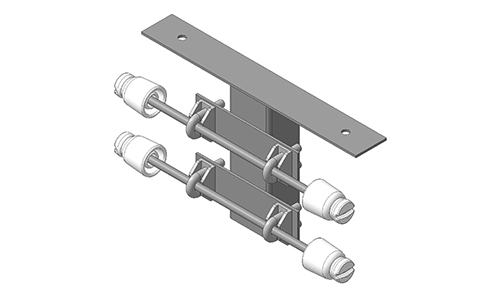

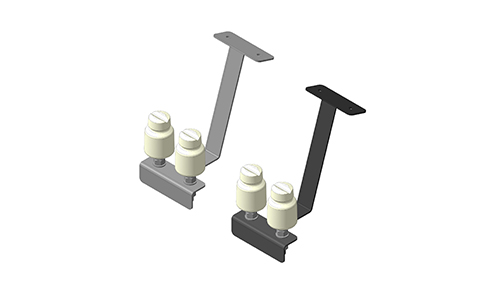

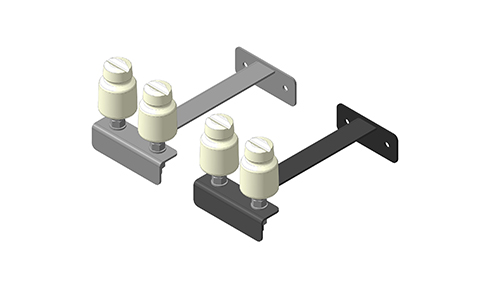

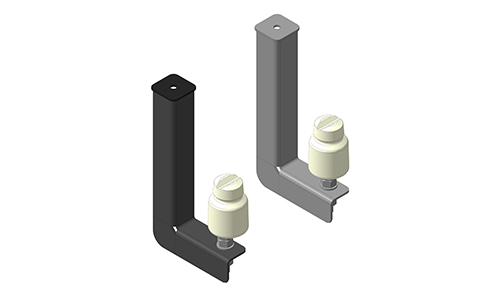

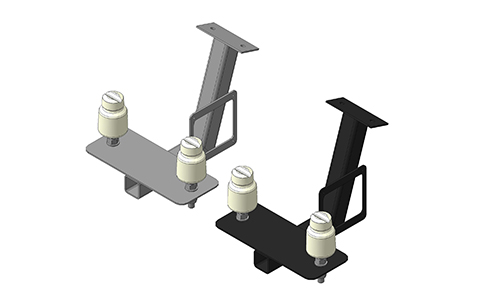

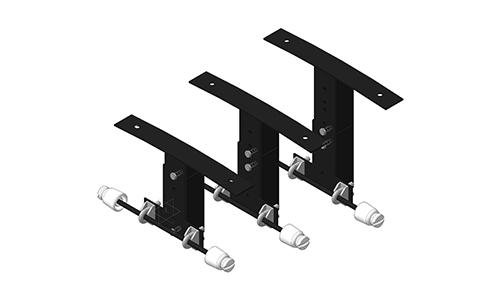

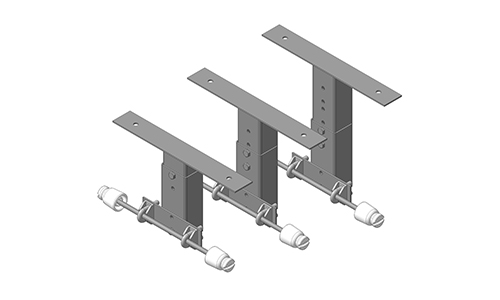

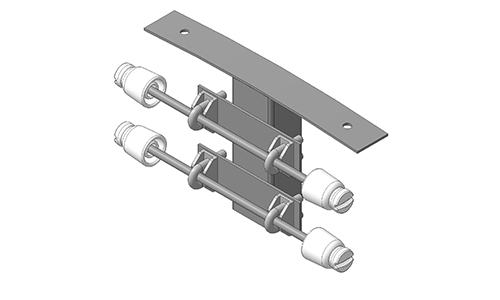

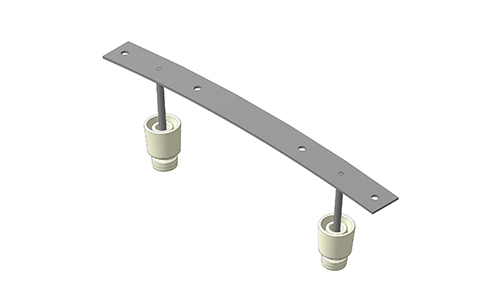

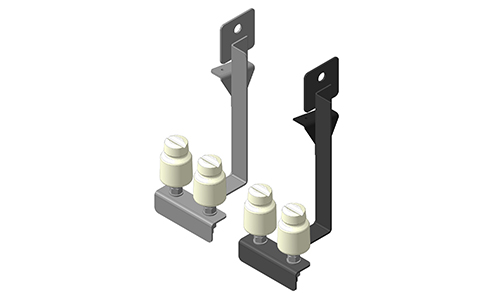

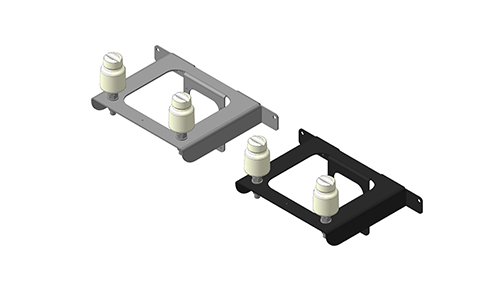

Кронштейны для крепления двухпроводных волноводов

Кронштейны для крепления двухпроводных волноводов

Кронштейны имеют исполнения:

– по габаритам;

– по форме – прямой или изогнутый;

– по количеству закрепляемых волноводов – один или два;

– по количеству рабочих положений: одно фиксированное или три.

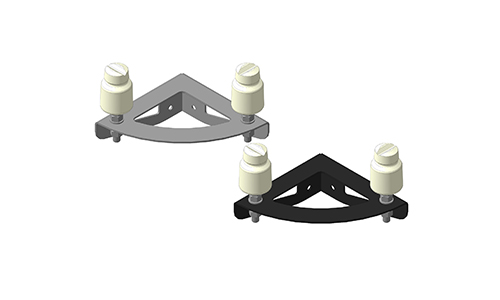

Изогнутые кронштейны имеют исполнения по величине радиуса изгиба 2570, 2665, 2780, 3600, 3850, 4500 мм.

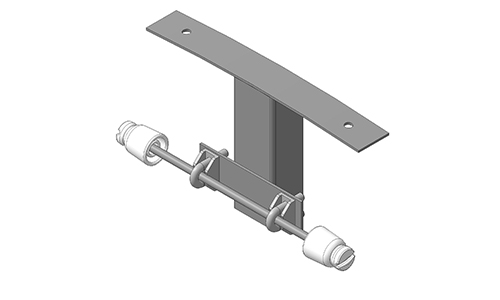

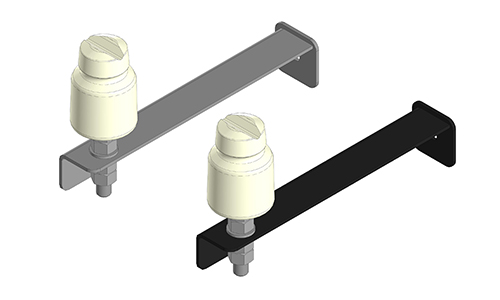

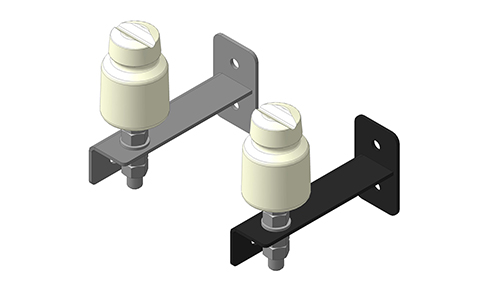

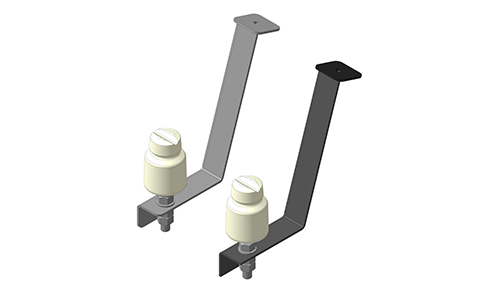

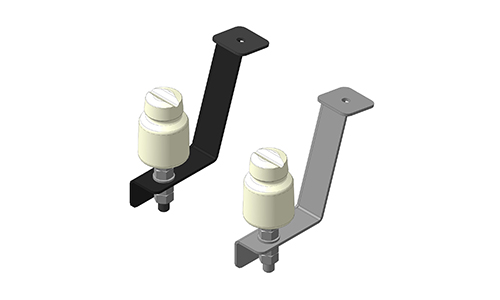

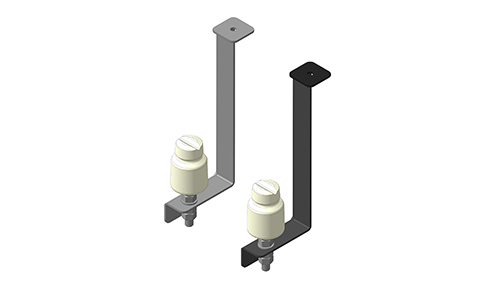

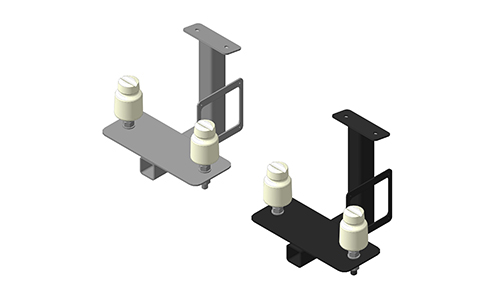

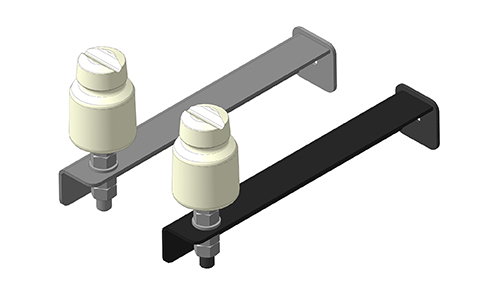

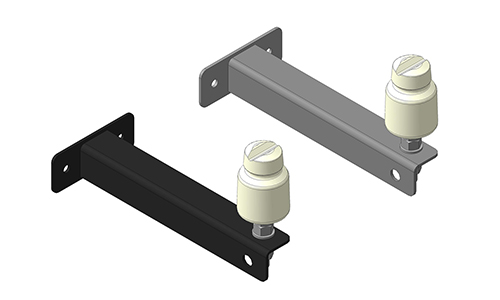

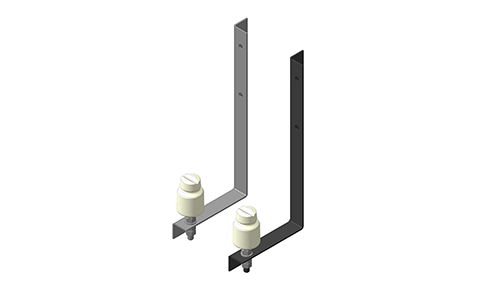

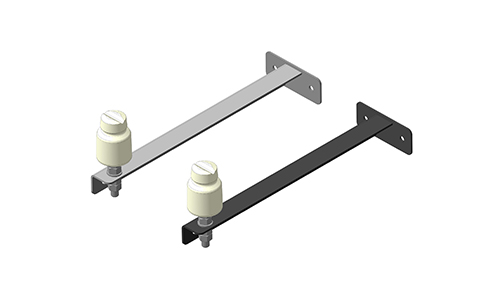

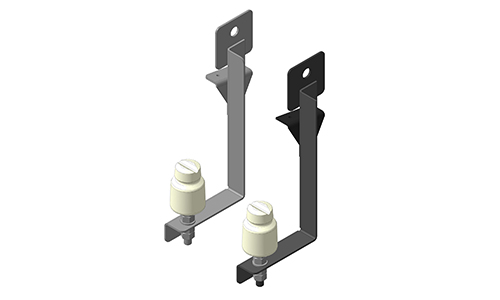

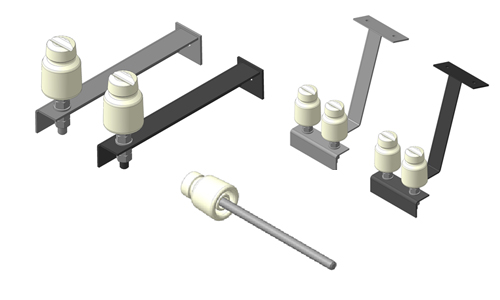

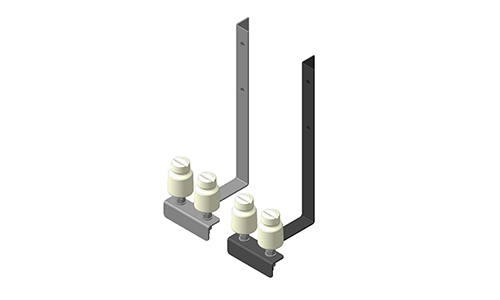

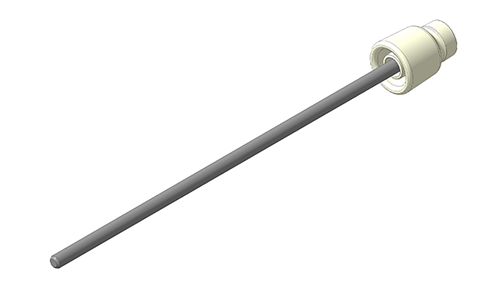

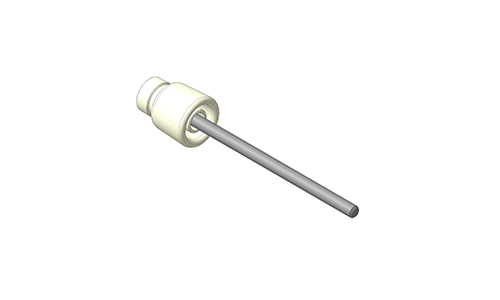

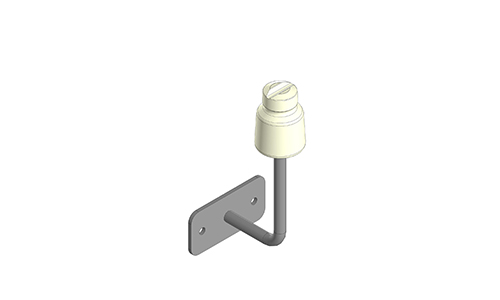

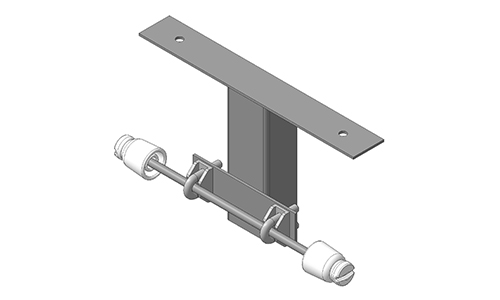

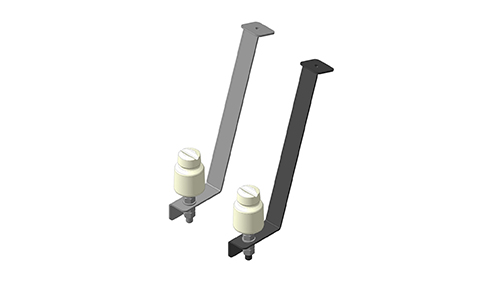

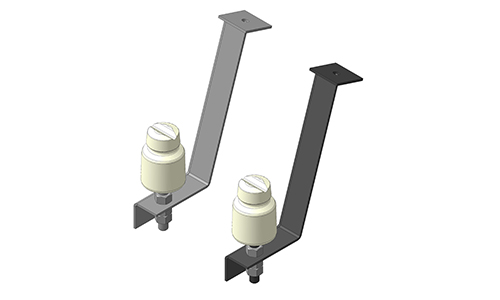

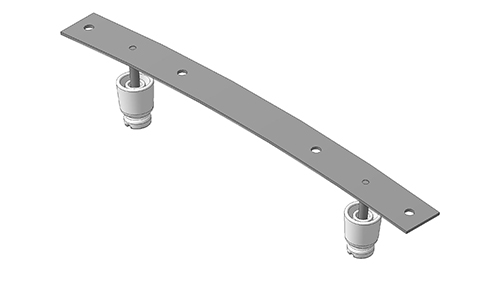

Кронштейны для крепления однопроводного волновода

Кронштейны для крепления однопороводного волновода

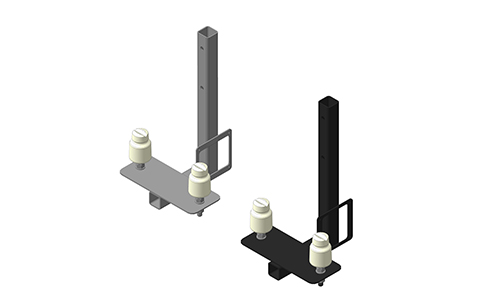

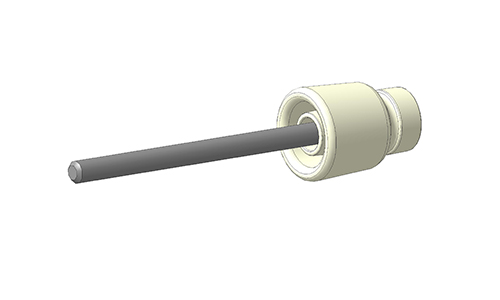

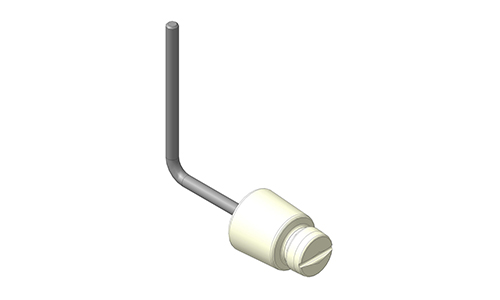

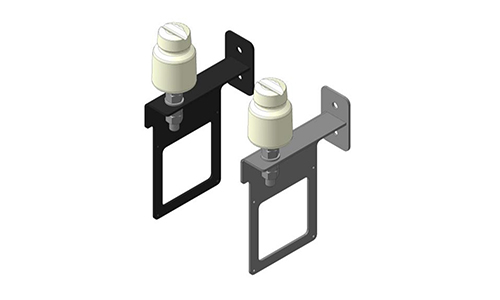

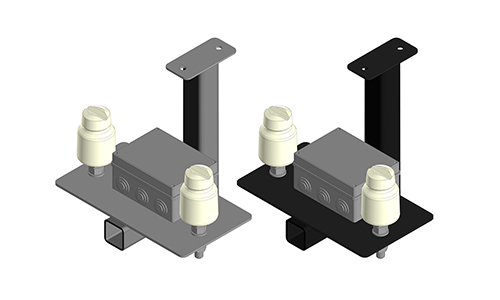

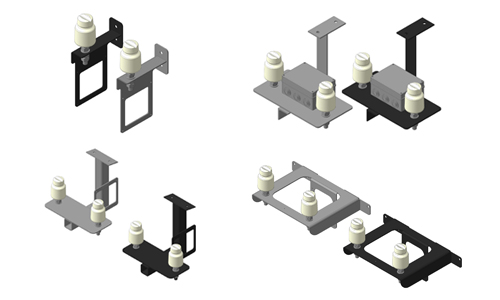

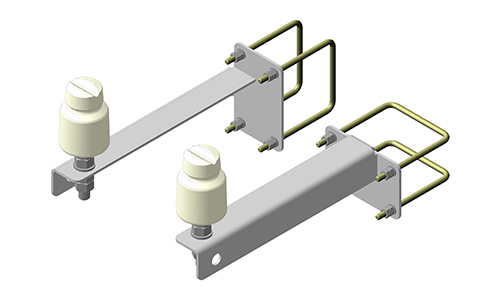

Кронштейны волновода оконечные

Кронштейны волновода оконечные

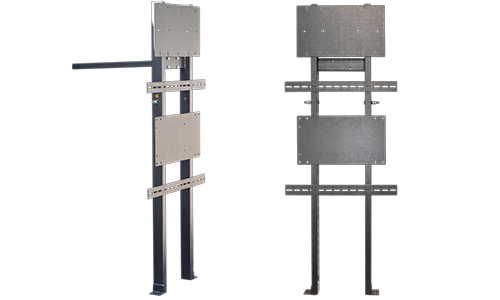

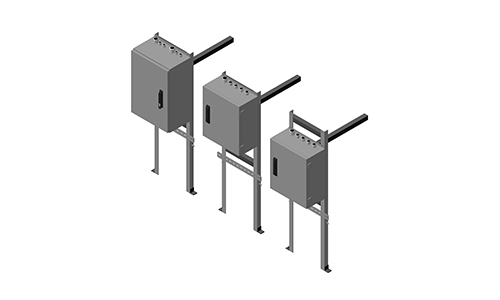

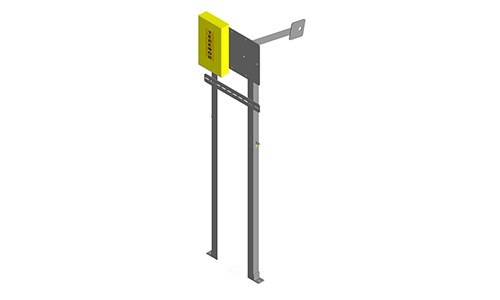

СТОЙКИ КС-1

СТОЙКИ КС-1

(стойка) предназначены для установки в тоннелях метрополитена, на станциях с открытыми и закрытыми платформами и размещения на них:

  • ящиков соединительных типа СЯ14, СЯ28, СЯ36, СЯ46 и СЯ58 (СЯ);
  • шкафов видеонаблюдения ШВН-тип 1 или ШВН-тип 5 (ШВН);
  • аппаратов телефонных перегонной связи типа АТПС-02М, АТПС-05М всех модификаций, АТПС-06М АТПС-07, АТПС-08Э, АТПС-11 и АТПС-12 (телефон);
  • боксов для аппаратов телефонных перегонной связи типа АТПС;
  • вызывного устройства типа Ревун (ВУ);
  • светового индикатора GARDA.
СТОЙКИ КС-1

Стойки имеют:

  • площадки с отверстиями для крепления соответствующего типа оборудования;
  • перфорированную пластину для крепления проводов и кабелей;
  • 2 или 4 болта заземления.

Стойки имеют исполнения в зависимости от:

  • варианта установки;
  • типа и количества устанавливаемого оборудования.

Материал стоек – сталь

Цвет полимерного покрытия – "Антик мелкое серебро"

Климатическое исполнение – У1


ПЕРЕЧЕНЬ СТОЕК

Стойка КС-1-1 БРМТ.301421.012 Стойка КС-1-3-А БРМТ.301421.033
Стойка КС-1-1-А БРМТ.301421.031 Стойка КС-1-3-Б БРМТ.301421.015
Стойка КС-1-1-Б БРМТ.301421.013 Стойка КС-1-3-Т БРМТ.301421.027

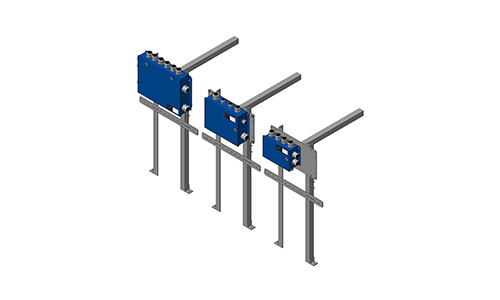

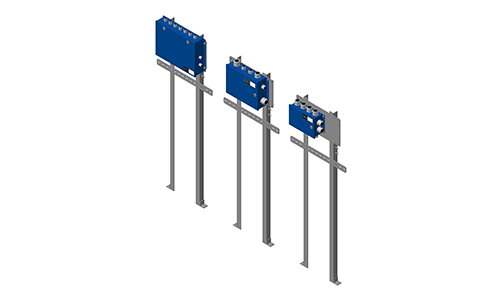

Стойка КС-1-2 БРМТ.301421.002 Стойка КС-1-СЯ БРМТ.301421.004
Стойка КС-1-2-А БРМТ.301421.032 Стойка КС-1-СЯ-Б БРМТ.301421.016
Стойка КС-1-2-Б БРМТ.301421.014 Стойка КС-1-СЯ-Т БРМТ.301421.011

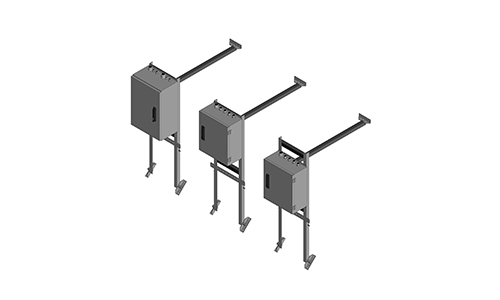

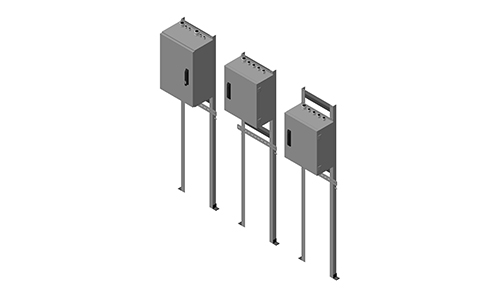

Стойка КС-1-2-Бокс БРМТ.301421.020 Стойка КС-1-ШВН БРМТ.301421.005

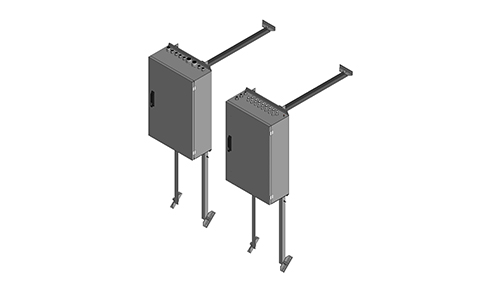

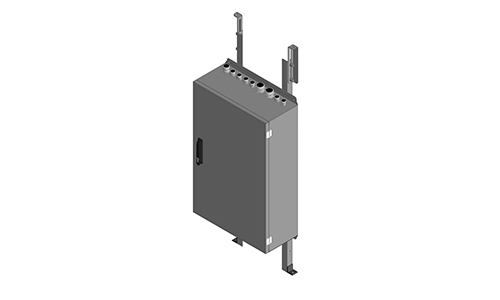

Стойка КС-1-2-Бокс-Б БРМТ.301421.030 Стойка КС-1-ШВН-18 БРМТ.301421.022
Стойка КС-1-2-Бокс-СЯ БРМТ.301421.025 Стойка КС-1-ШВН-18-Т БРМТ.301421.028
Стойка КС-1-2-Бокс-СЯ-Б БРМТ.301421.029 Стойка КС-1-ШВН-Б БРМТ.301421.017
Стойка КС-1-2-Н БРМТ.301421.021 Стойка КС-1-ШВН-Т БРМТ.301421.024

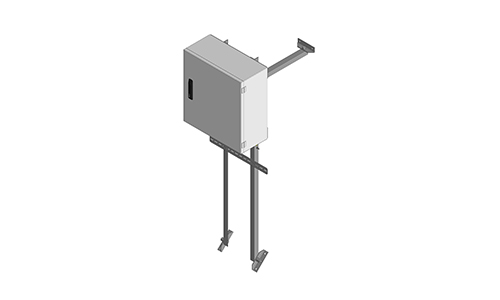

Стойка КС-1-2-Т БРМТ.301421.026 Стойка КС-1-ШКЗ БРМТ.301421.023
Стойка КС-1-3 БРМТ.301421.003

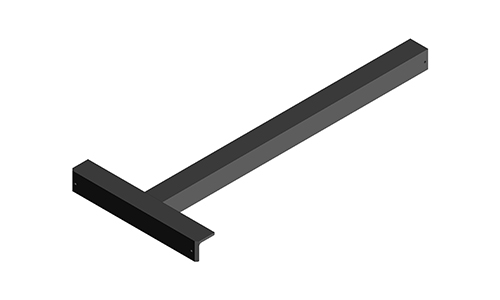

ПЕРЕЧЕНЬ КРОНШТЕЙНОВ И ОПОР

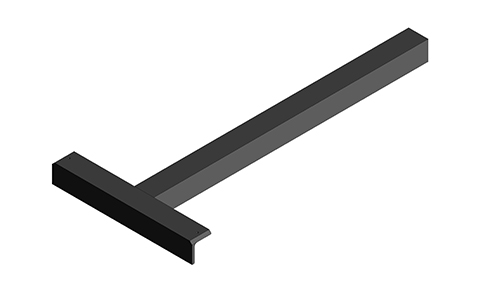

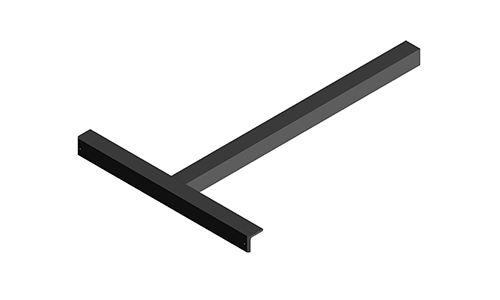

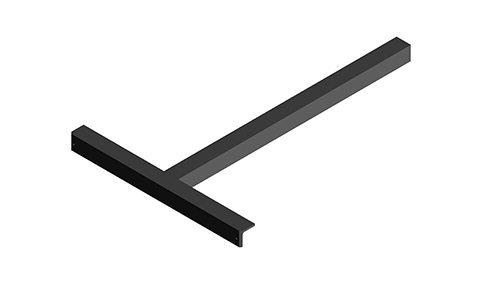

Кронштейн 99 БРМТ.301318.099 Кронштейн 158 БРМТ.301318.158
Кронштейн 100 БРМТ.301318.100 Кронштейн 159 БРМТ.301318.159

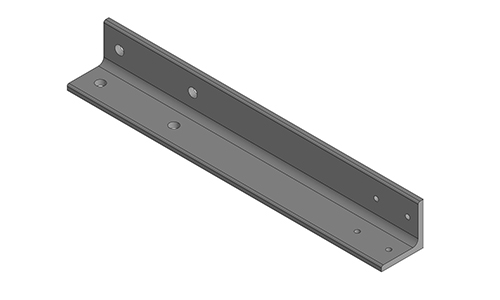

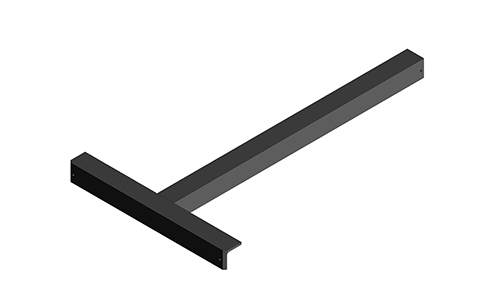

Кронштейн 101 БРМТ.301318.101 Кронштейн КС-1А БРМТ.301318.053

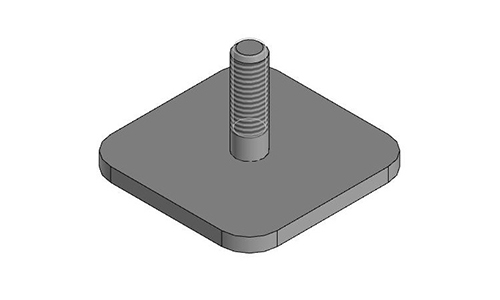

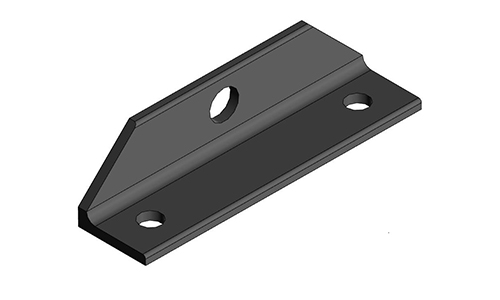

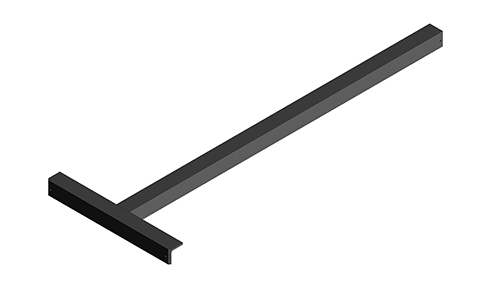

Кронштейн 153 БРМТ.301318.153 Опора КС-1 БРМТ.301568.005
    Описание в PDF

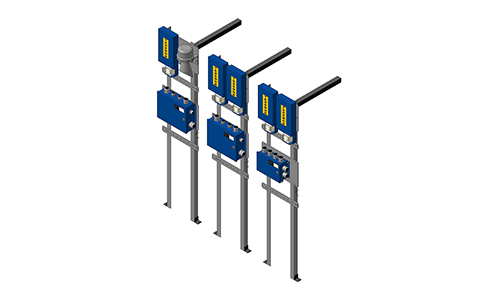

Стойка КС-1-1

(стойка) предназначена для установки в тоннелях метрополитена, на станциях с открытыми и закрытыми платформами и размещения на ней:

  • один или два аппарата телефонных: АТПС-02М, АТПС-05М всех модификаций, АТПС-06М, АТПС-07, АТПС-08Э, АТПС-11 или АТПС-12 производства НПО "Электронтехника";
  • один ящик соединительный: СЯ14, СЯ28, СЯ36, СЯ46 или СЯ58 производства НПО "Электронтехника";
  • вызывное устройство типа Ревун.
Стойка КС-1-1
    Описание в PDF

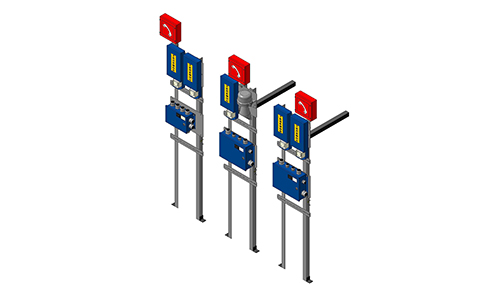

Стойка КС-1-1-А

(стойка) предназначена для установки в тоннелях метрополитена, на станциях с открытыми и закрытыми платформами и размещения на ней:

  • один или два аппарата телефонных: АТПС-02М, АТПС-05М всех модификаций, АТПС-06М, АТПС-07, АТПС-08Э, АТПС-11 или АТПС-12 производства НПО "Электронтехника";
  • один ящик соединительный: СЯ14, СЯ28, СЯ36, СЯ46 или СЯ58 производства НПО "Электронтехника";
  • вызывное устройство типа Ревун;
  • световой индикатор GARDA на кронштейне КС-1А.
Стойка КС-1-1-А
    Описание в PDF

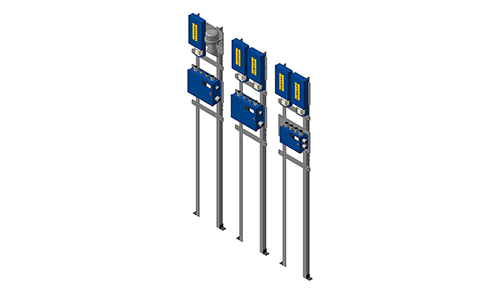

Стойка КС-1-1-Б

(стойка) предназначена для установки в тоннелях метрополитена, на станциях с открытыми и закрытыми платформами и размещения на ней:

  • один или два аппарата телефонных: АТПС-02М, АТПС-05М всех модификаций, АТПС-06М, АТПС-07, АТПС-08Э, АТПС-11 или АТПС-12 производства НПО "Электронтехника";
  • один ящик соединительный: СЯ14, СЯ28, СЯ36, СЯ46 или СЯ58 производства НПО "Электронтехника";
  • вызывное устройство типа Ревун.
Стойка КС-1-1-Б
    Описание в PDF

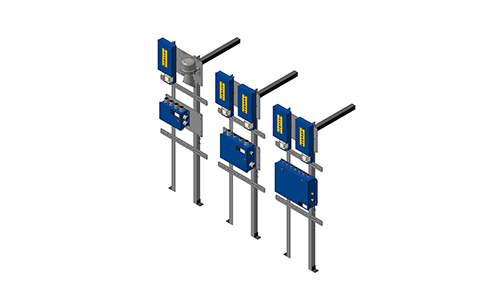

Стойка КС-1-2

(стойка) предназначена для установки в тоннелях метрополитена, на станциях с открытыми и закрытыми платформами и размещения на ней:

  • один или два аппарата телефонных: АТПС-02М, АТПС-05М всех модификаций, АТПС-06М, АТПС-07, АТПС-08Э, АТПС-11 или АТПС-12 производства НПО "Электронтехника";
  • один ящик соединительный: СЯ14, СЯ28, СЯ36, СЯ46 или СЯ58 производства НПО "Электронтехника";
  • вызывное устройство типа Ревун;
  • световой индикатор GARDA на кронштейне КС-1А.
Стойка КС-1-2
    Описание в PDF

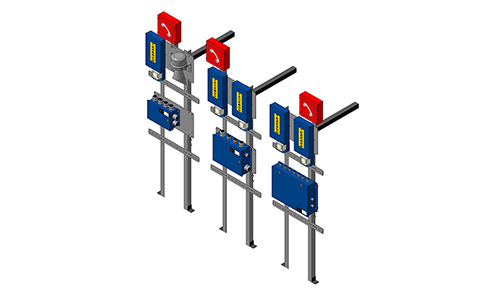

Стойка КС-1-2-А

(стойка) предназначена для установки в тоннелях метрополитена, на станциях с открытыми и закрытыми платформами и размещения на ней:

  • один или два аппарата телефонных: АТПС-02М, АТПС-05М всех модификаций, АТПС-06М, АТПС-07, АТПС-08Э, АТПС-11 или АТПС-12 производства НПО "Электронтехника";
  • один ящик соединительный: СЯ14, СЯ28, СЯ36, СЯ46 или СЯ58 производства НПО "Электронтехника";
  • вызывное устройство типа Ревун;
  • световой индикатор GARDA на кронштейне КС-1А.
Стойка КС-1-2-А
    Описание в PDF

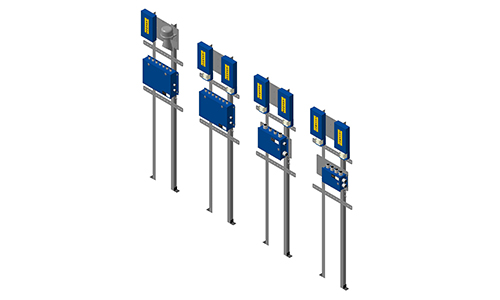

Стойка КС-1-2-Б

(стойка) предназначена для установки в тоннелях метрополитена, на станциях с открытыми и закрытыми платформами и размещения на ней:

  • один или два аппарата телефонных: АТПС-02М, АТПС-05М всех модификаций, АТПС-06М, АТПС-07, АТПС-08Э, АТПС-11 или АТПС-12 производства НПО "Электронтехника";
  • один ящик соединительный: СЯ14, СЯ28, СЯ36, СЯ46 или СЯ58 производства НПО "Электронтехника";
  • вызывное устройство типа Ревун.
Стойка КС-1-2-Б
    Описание в PDF

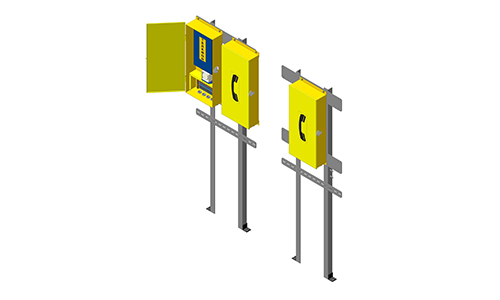

Стойка КС-1-2-Бокс

(стойка) предназначена для установки в тоннелях метрополитена, на станциях с открытыми и закрытыми платформами и размещения на ней:

  • один или два бокса БМ-55-25-10 производства НПО "Электронтехника" на открытых участках линий метрополитена.
Стойка КС-1-2-Бокс
    Описание в PDF

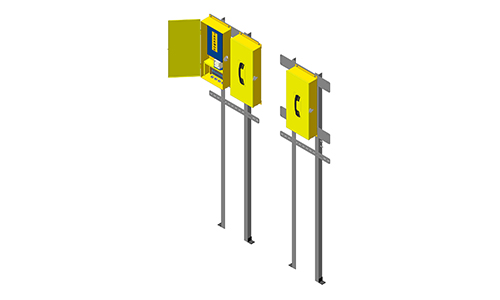

Стойка КС-1-2-Бокс-Б

(стойка) предназначена для установки в тоннелях метрополитена, на станциях с открытыми и закрытыми платформами.

Устанавливаемое оборудование:

  • один или два бокса БМ-55-25-10 производства НПО "Электронтехника" на открытых участках линий метрополитена.
Стойка КС-1-2-Бокс-Б
    Описание в PDF

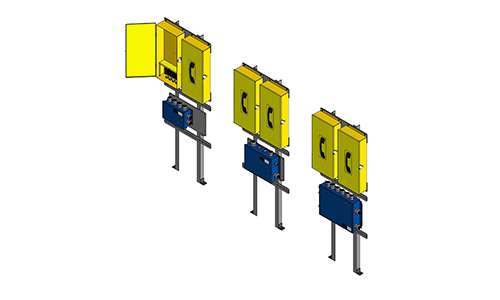

Стойка КС-1-2-Бокс-СЯ

(стойка) предназначена для установки в тоннелях метрополитена, на станциях с открытыми и закрытыми платформами и размещения на ней:

  • один или два бокса БМ-55-25-10 производства НПО "Электронтехника" на открытых участках линий метрополитена;
  • один ящик соединительный: СЯ14, СЯ28, СЯ36, СЯ46 или СЯ58 производства НПО "Электронтехника".
Стойка КС-1-2-Бокс-СЯ
    Описание в PDF

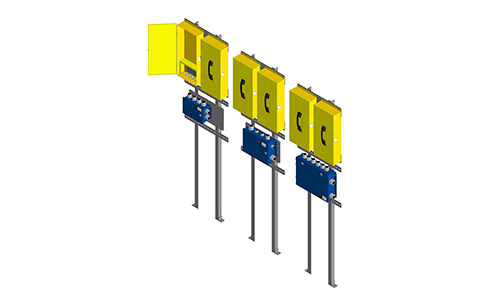

Стойка КС-1-2-Бокс-СЯ-Б

(стойка) предназначена для установки в тоннелях метрополитена, на станциях с открытыми и закрытыми платформами и размещения на ней:

  • один или два бокса БМ-55-25-10 производства НПО "Электронтехника" на открытых участках линий метрополитена;
  • один ящик соединительный: СЯ14, СЯ28, СЯ36, СЯ46 или СЯ58 производства НПО "Электронтехника".
Стойка КС-1-2-Бокс-СЯ-Б
    Описание в PDF

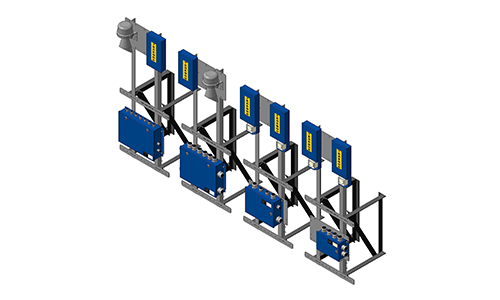

Стойка КС-1-2-Н

(стойка) предназначена для установки в тоннелях метрополитена, на станциях с открытыми и закрытыми платформами и размещения на ней:

  • один или два аппарата телефонных: АТПС-02М, АТПС-05М всех модификаций, АТПС-06М, АТПС-07, АТПС-08Э, АТПС-11 или АТПС-12 производства НПО "Электронтехника";
  • один ящик соединительный: СЯ14, СЯ28, СЯ36, СЯ46 или СЯ58 производства НПО "Электронтехника";
  • вызывное устройство типа Ревун.
Стойка КС-1-2-Н
    Описание в PDF

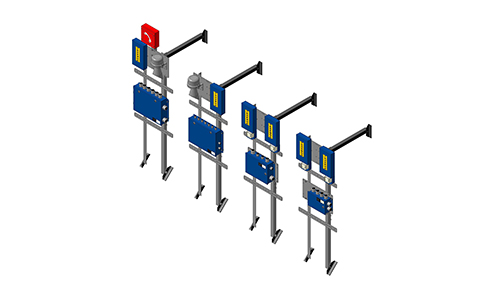

Стойка КС-1-2-Т

(стойка) предназначена для установки в тоннелях метрополитена, на станциях с открытыми и закрытыми платформами и размещения на ней:

  • один или два аппарата телефонных: АТПС-02М, АТПС-05М всех модификаций, АТПС-06М, АТПС-07, АТПС-08Э, АТПС-11 или АТПС-12 производства НПО "Электронтехника";
  • один ящик соединительный: СЯ14, СЯ28, СЯ36, СЯ46 или СЯ58 производства НПО "Электронтехника";
  • вызывное устройство типа Ревун.
Стойка КС-1-2-Т
    Описание в PDF

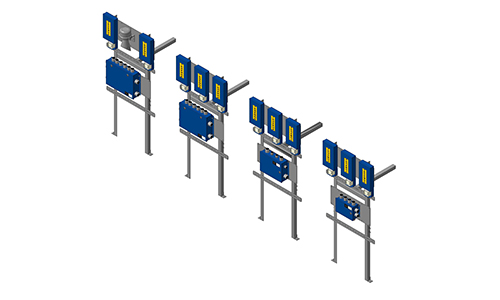

Стойка КС-1-3

(стойка) предназначена для установки в тоннелях метрополитена, на станциях с открытыми и закрытыми платформами и размещения на ней:

  • один или два аппарата телефонных: АТПС-02М, АТПС-05М всех модификаций, АТПС-06М, АТПС-07, АТПС-08Э, АТПС-11 или АТПС-12 производства НПО "Электронтехника";
  • один ящик соединительный: СЯ14, СЯ28, СЯ36, СЯ46 или СЯ58 производства НПО "Электронтехника";
  • вызывное устройство типа Ревун;
  • световой индикатор GARDA на кронштейне КС-1А.
Стойка КС-1-3
    Описание в PDF

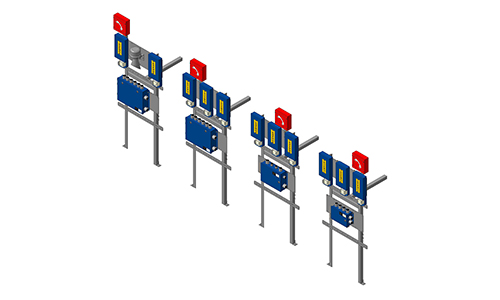

Стойка КС-1-3-А

(стойка) предназначена для установки в тоннелях метрополитена, на станциях с открытыми и закрытыми платформами и размещения на ней:

  • один или два аппарата телефонных: АТПС-02М, АТПС-05М всех модификаций, АТПС-06М, АТПС-07, АТПС-08Э, АТПС-11 или АТПС-12 производства НПО "Электронтехника";
  • один ящик соединительный: СЯ14, СЯ28, СЯ36, СЯ46 или СЯ58 производства НПО "Электронтехника";
  • вызывное устройство типа Ревун;
  • световой индикатор GARDA на кронштейне КС-1А.
Стойка КС-1-3-А
    Описание в PDF

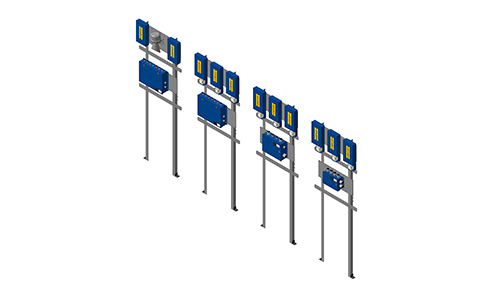

Стойка КС-1-3-Б

(стойка) предназначена для установки в тоннелях метрополитена, на станциях с открытыми и закрытыми платформами и размещения на ней:

  • один или два аппарата телефонных: АТПС-02М, АТПС-05М всех модификаций, АТПС-06М, АТПС-07, АТПС-08Э, АТПС-11 или АТПС-12 производства НПО "Электронтехника";
  • один ящик соединительный: СЯ14, СЯ28, СЯ36, СЯ46 или СЯ58 производства НПО "Электронтехника";
  • вызывное устройство типа Ревун или аналогичное оборудование с соответствующими габаритными и установочными размерами.
Стойка КС-1-3-Б
    Описание в PDF

Стойка КС-1-3-Т

(стойка) предназначена для установки в тоннелях метрополитена, на станциях с открытыми и закрытыми платформами и размещения на ней:

  • один или два аппарата телефонных: АТПС-02М, АТПС-05М всех модификаций, АТПС-06М, АТПС-07, АТПС-08Э, АТПС-11 или АТПС-12 производства НПО "Электронтехника";
  • один ящик соединительный: СЯ14, СЯ28, СЯ36, СЯ46 или СЯ58 производства НПО "Электронтехника";
  • вызывное устройство типа Ревун или аналогичное оборудование с соответствующими габаритными и установочными размерами.
Стойка КС-1-3-Т
    Описание в PDF

Стойка КС-1-СЯ

(стойка) предназначена для установки в тоннелях метрополитена, на станциях с открытыми и закрытыми платформами и размещения на ней:

  • один ящик соединительный: СЯ14, СЯ28, СЯ36, СЯ46 или СЯ58 производства НПО "Электронтехника".
Стойка КС-1-СЯ
    Описание в PDF

Стойка КС-1-СЯ-Б

(стойка) предназначена для установки в тоннелях метрополитена, на станциях с открытыми и закрытыми платформами и размещения на ней:

  • один ящик соединительный: СЯ14, СЯ28, СЯ36, СЯ46 или СЯ58 производства НПО "Электронтехника".
Стойка КС-1-СЯ-Б
    Описание в PDF

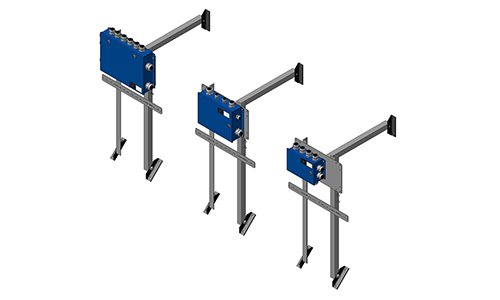

Стойка КС-1-СЯ-Т

(стойка) предназначена для установки в тоннелях метрополитена, на станциях с открытыми и закрытыми платформами и размещения на ней:

  • один ящик соединительный: СЯ14, СЯ28, СЯ36, СЯ46 или СЯ58 производства НПО "Электронтехника".
Стойка КС-1-СЯ-Т
    Описание в PDF

Стойка КС-1-ШВН

(стойка) предназначена для установки в тоннелях метрополитена, на станциях с открытыми и закрытыми платформами и размещения на ней:

  • один ШВН-тип 1 или ШВН-тип 5 производства НПО "Электронтехника".
Стойка КС-1-ШВН
    Описание в PDF

Стойка КС-1-ШВН-18

(стойка) предназначена для установки в тоннелях метрополитена, на станциях с открытыми и закрытыми платформами и размещения на ней:

  • один ШВН-18U-тип 3 или ШВН-18U-тип 3-1 производства НПО "Электронтехника".
Стойка КС-1-ШВН-18
    Описание в PDF

Стойка КС-1-ШВН-18-Т

(стойка) предназначена для установки в тоннелях метрополитена, на станциях с открытыми и закрытыми платформами и размещения на ней:

  • один ШВН-18U-тип 3 или ШВН-18U-тип 3-1 производства НПО "Электронтехника".
Стойка КС-1-ШВН-18-Т
    Описание в PDF

Стойка КС-1-ШВН-Б

(стойка) предназначена для установки в тоннелях метрополитена, на станциях с открытыми и закрытыми платформами и размещения на ней:

  • один ШВН-тип 1 или ШВН-тип 5 производства НПО "Электронтехника".
Стойка КС-1-ШВН-Б
    Описание в PDF

Стойка КС-1-ШВН-Т

(стойка) предназначена для установки в тоннелях метрополитена, на станциях с открытыми и закрытыми платформами и размещения на ней:

  • один ШВН-тип 1 или ШВН-тип 5 производства НПО "Электронтехника".
Стойка КС-1-ШВН-Т
    Описание в PDF

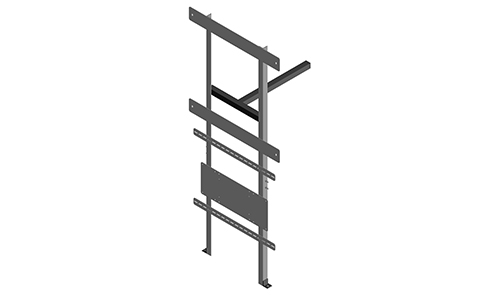

Стойка КС-1-ШКЗ

(стойка) предназначена для установки в тоннелях метрополитена, на станциях с открытыми и закрытыми платформами и размещения на ней:

  • один шкаф с установочными размерами 500х500 мм.
Стойка КС-1-ШКЗ
    Описание в PDF

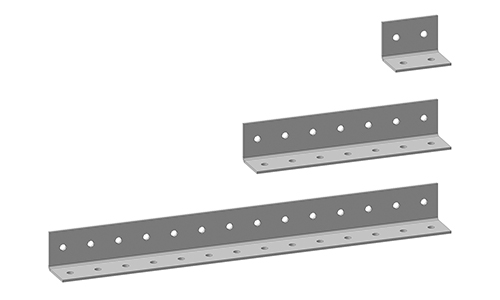

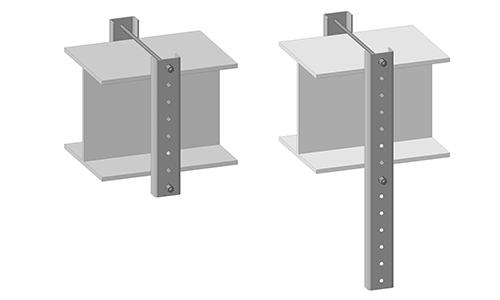

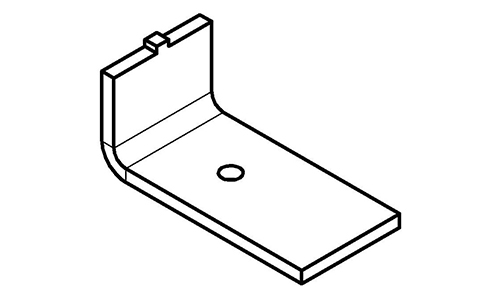

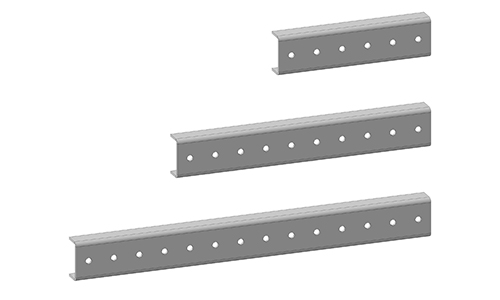

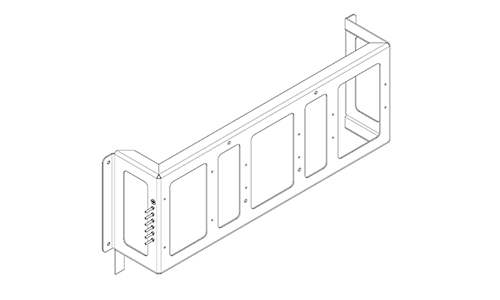

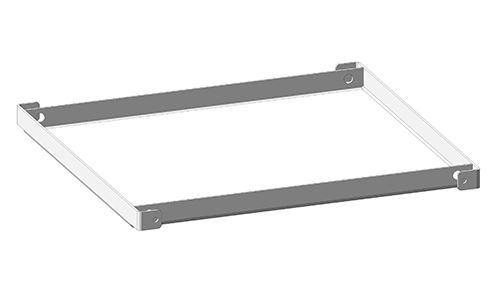

ПРОЧЕЕ
