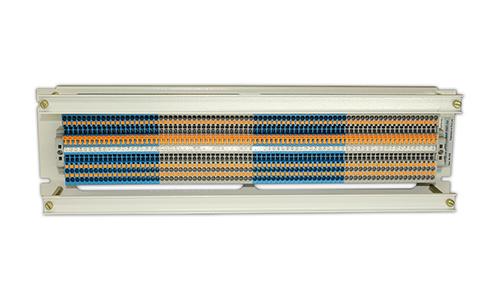

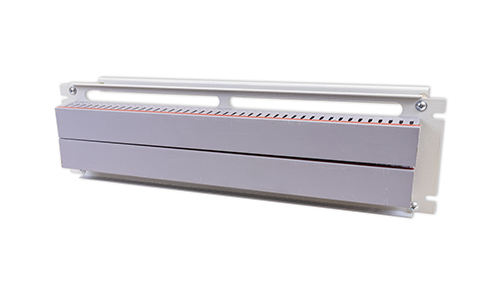

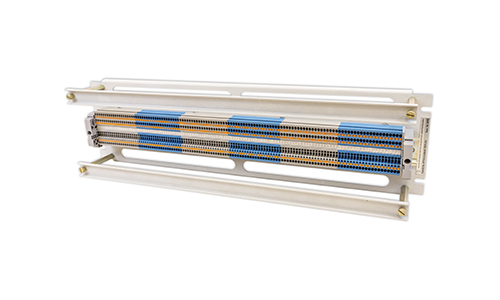

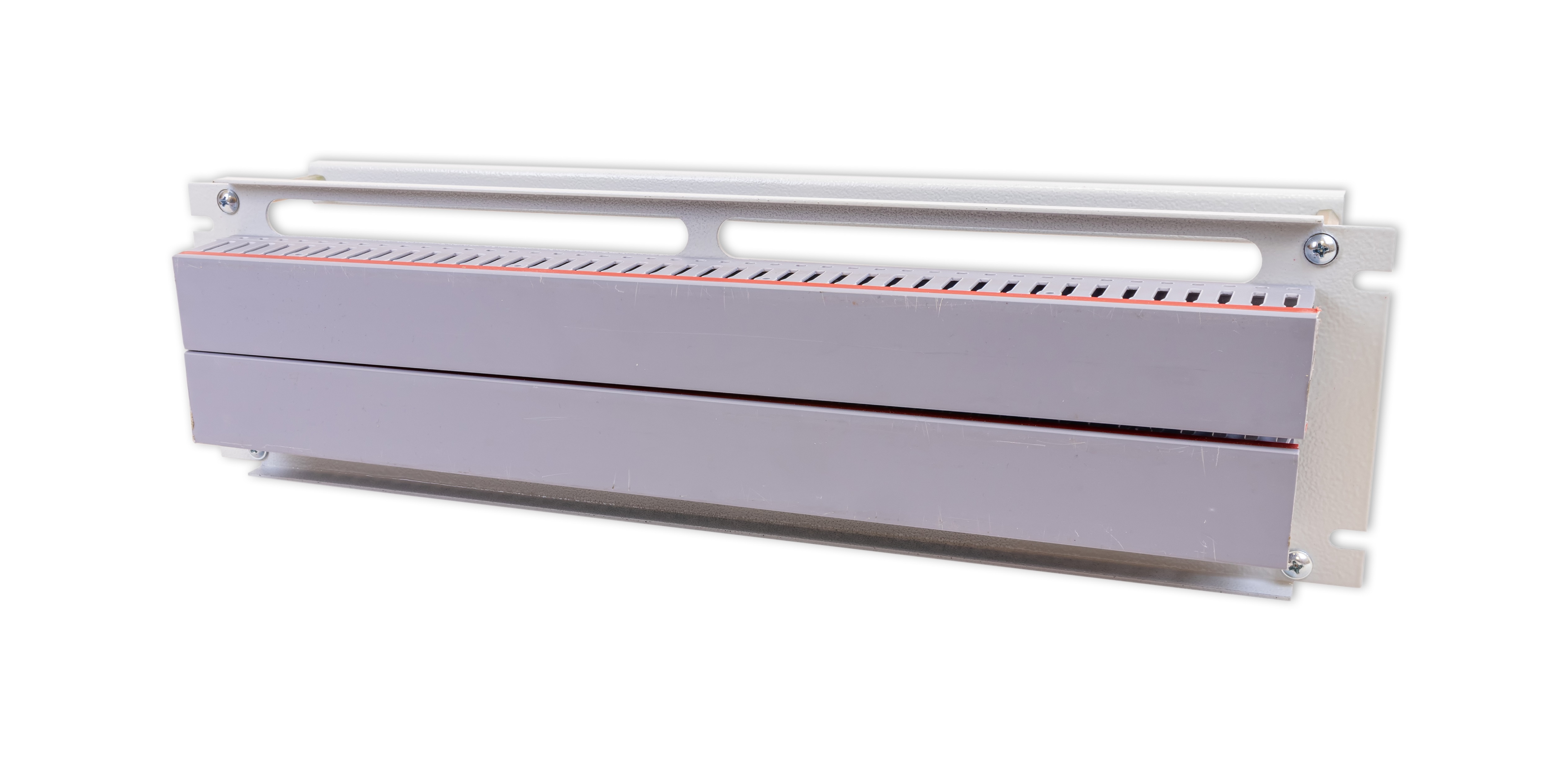

Панель кроссовая ПКП-3U-60-1,5x3

Панель кроссовая ПКП-3U-60-1,5x3

(панель) предназначена для соединения и разветвления кабелей без пайки, винтовых соединений и специального инструмента.

Панель соответствует исполнению УХЛ4.

Масса панели не более 2,5 кг.

Высота панели - 3U.

Габаритные размеры не более 482,6х130,0х109,5 мм.

Пример записи обозначения в документации и при заказе:
Панель кроссовая ПКП-3U-60-1,5х3 БРМТ.465139.031

На панели установлено 120 проходных клемм с пружинными зажимами типа Push–In с фронтальным подключением одножильных и многожильных проводов. Каждая клемма имеет порядковый номер.

КОМПЛЕКТ ПОСТАВКИ

Наименование Кол.
Панель кроссовая ПКП-3U-60-1,5х3 1 шт.
Панель кроссовая ПКП-3U-60-1,5х3 Паспорт 1 экз.
Этикетки с номерами 001…120 4 компл.
Перемычка FBS 2-3,5 PHOENIX 4 шт.
Винт М6х12 DIN 7985 и клетевая гайка 4 компл.
Шайба зубчатая М6 тип А 2 шт.
Тара упаковочная 1 шт.
Наименование параметра, единица измерений Значение
Максимальное напряжение, В 500
Максимальный ток, А 17,5
Количество пар 60

Характеристики проводов, подключаемых к клеммам

Параметр Одножильный Многожильный
Диаметр, мм 0,42…1,38 0,42…1,3
Сечение, мм 0,14…1,50 0,14…1,50
Сечение, AWG 26-16 26-16

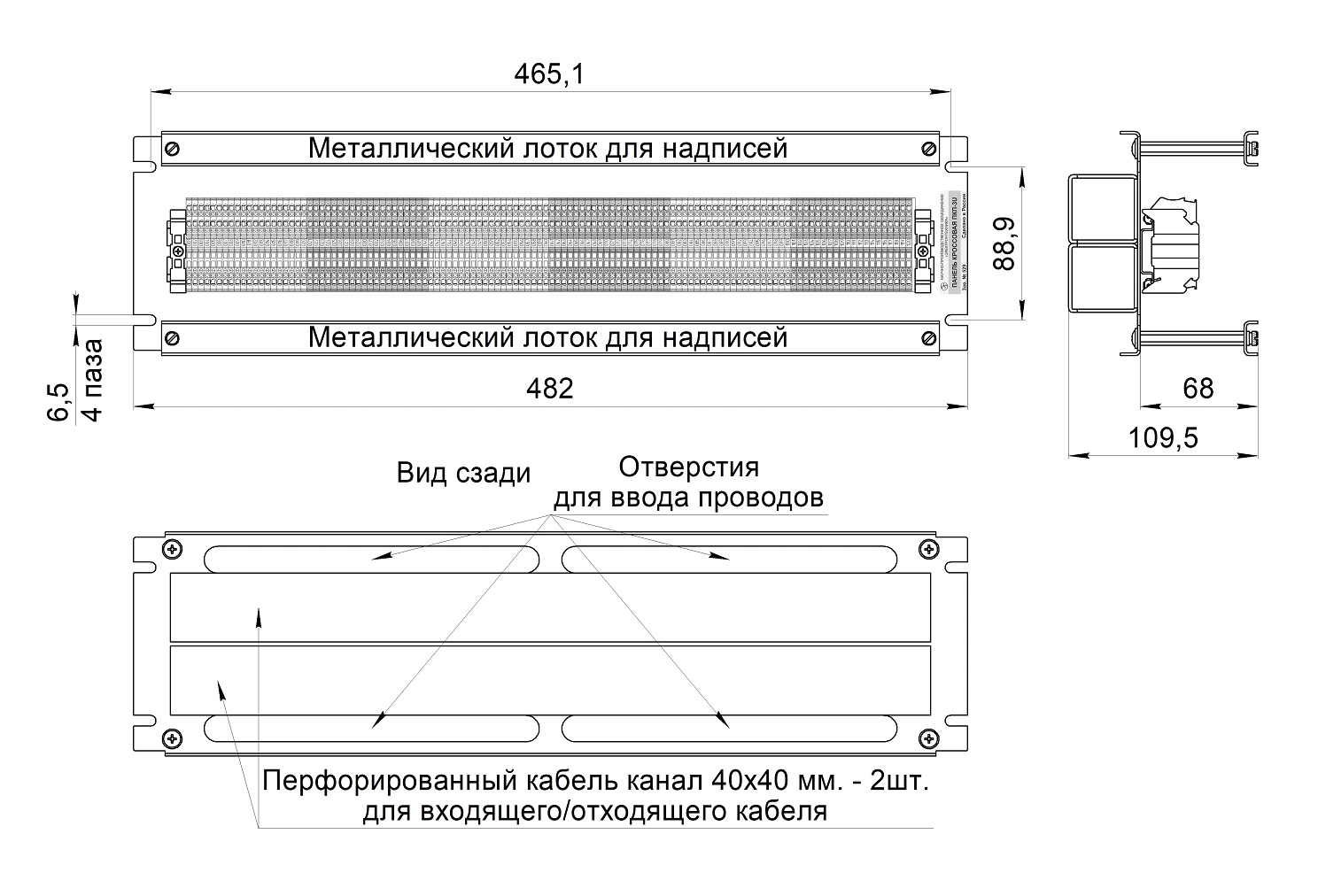

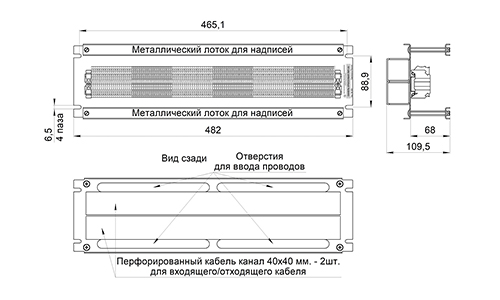

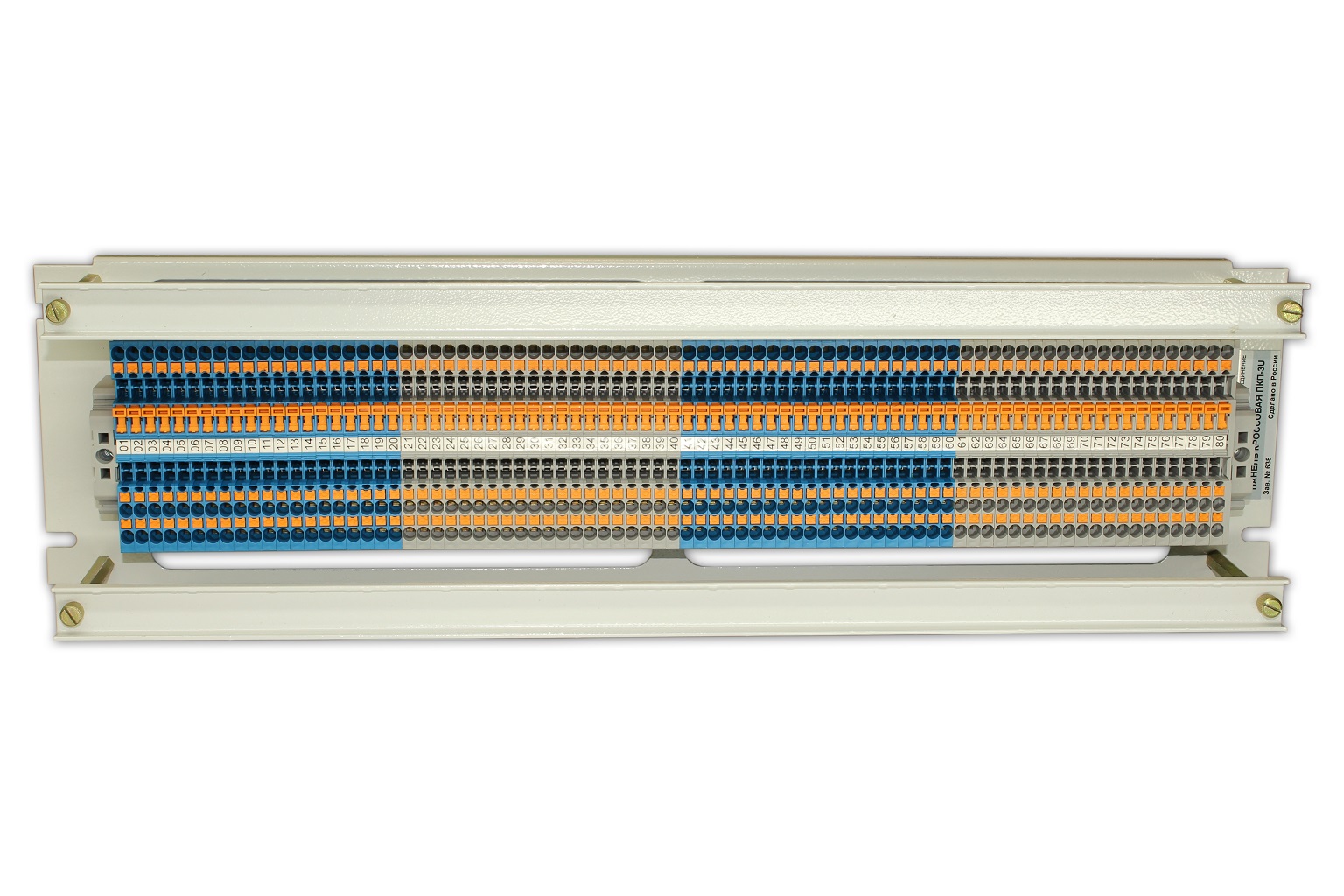

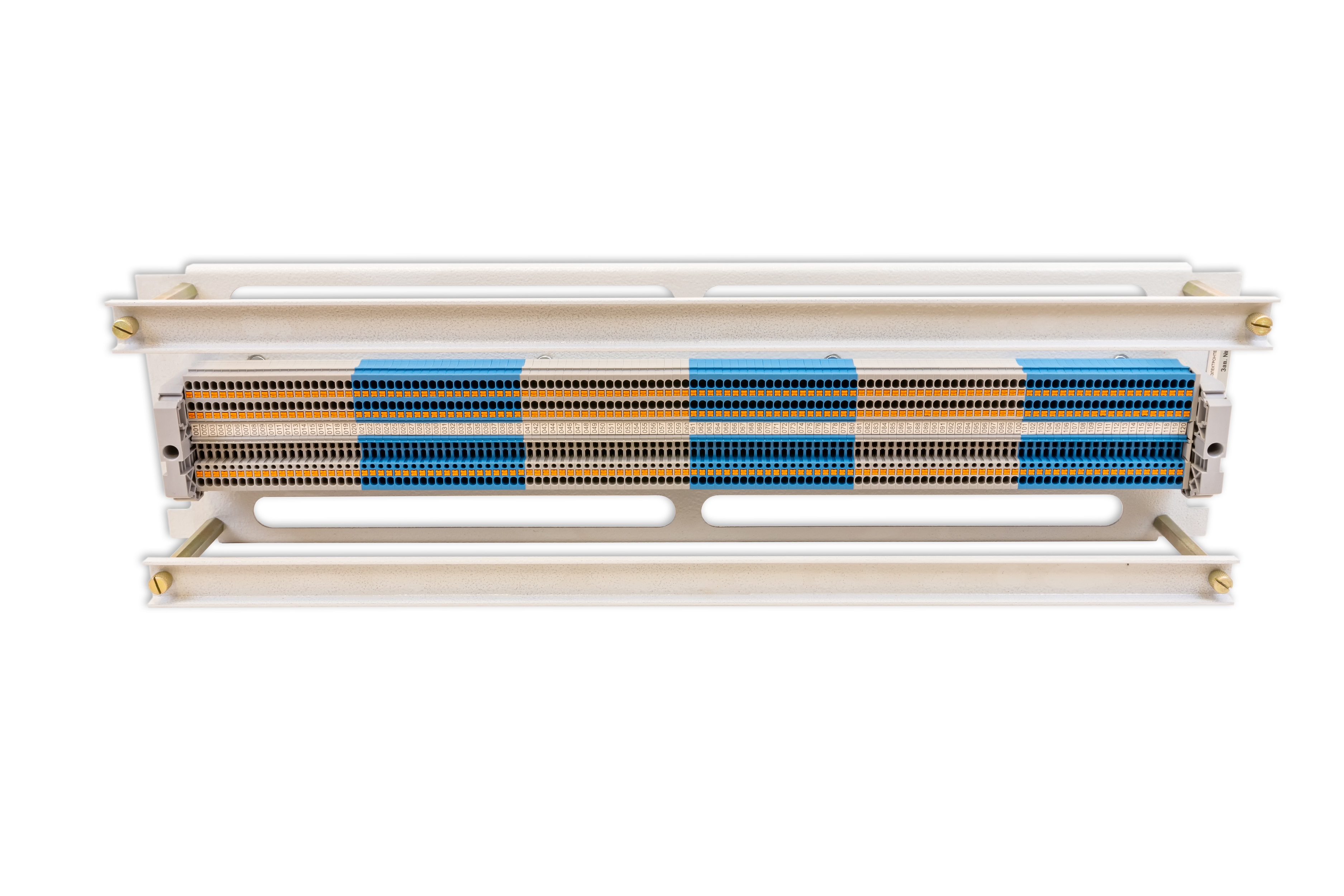

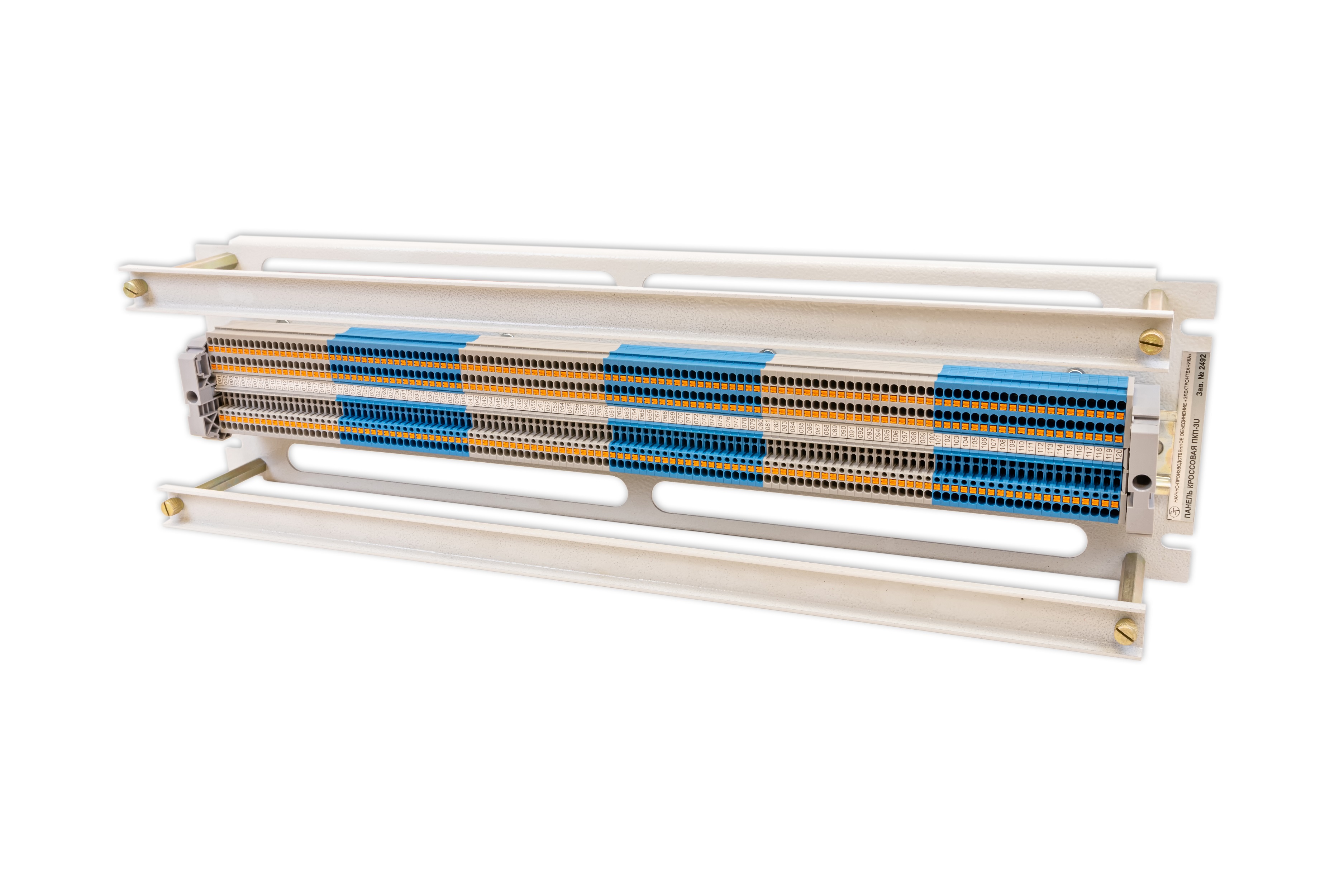

Внешний вид, габаритные и установочные размеры панели

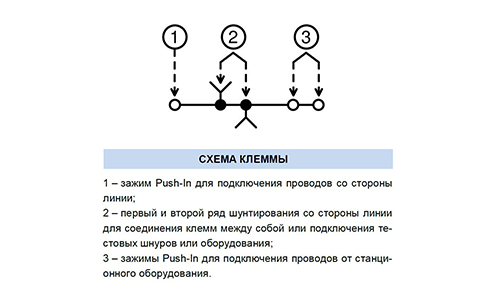

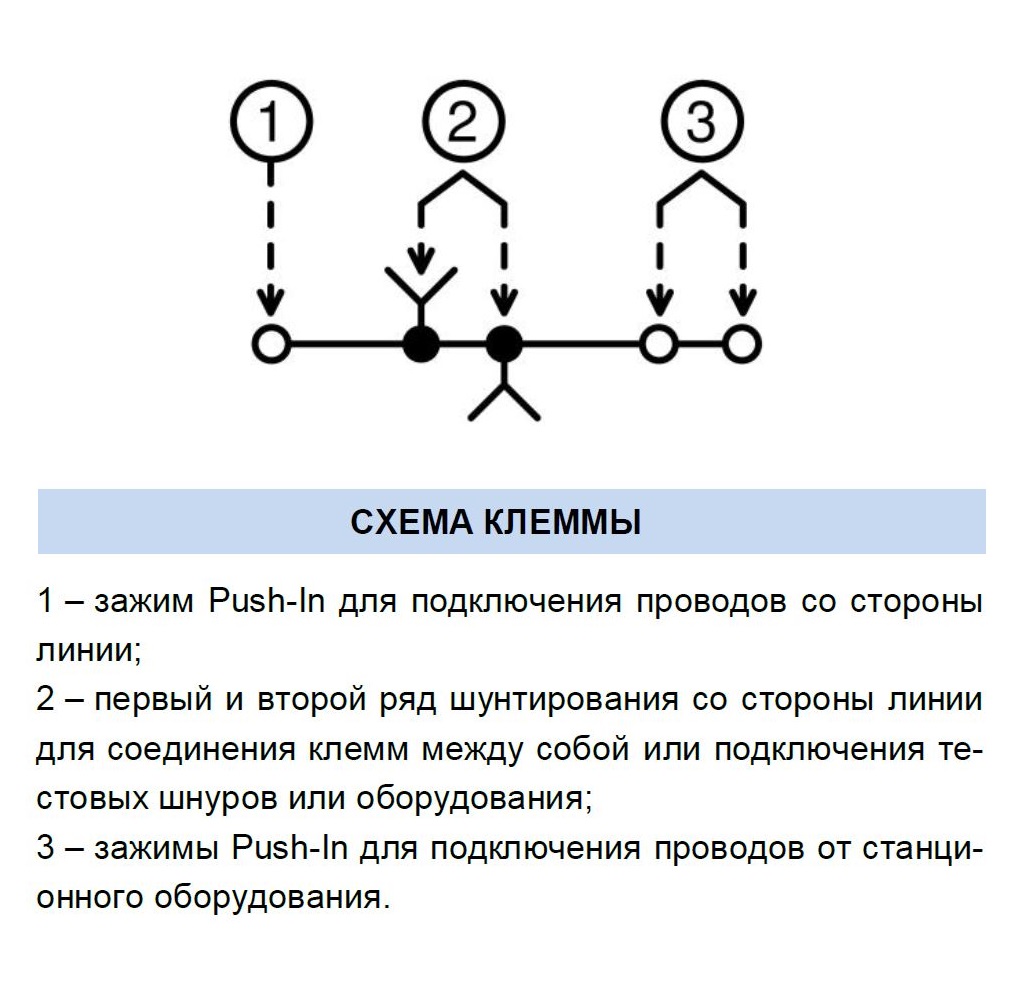

Принцип работы клеммы Push-In в панели

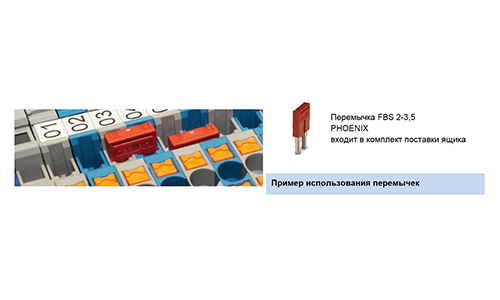

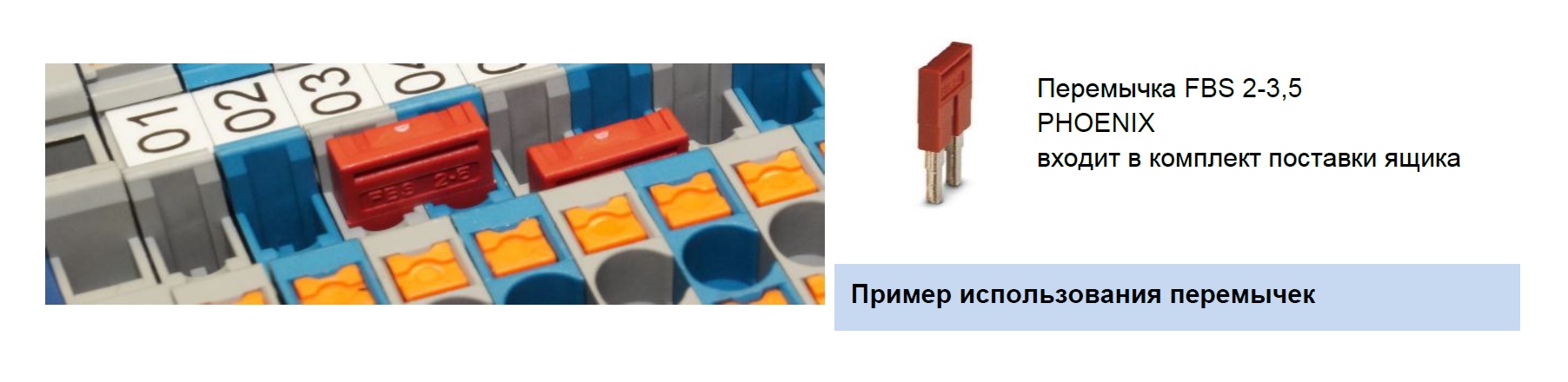

Пример использования перемычек

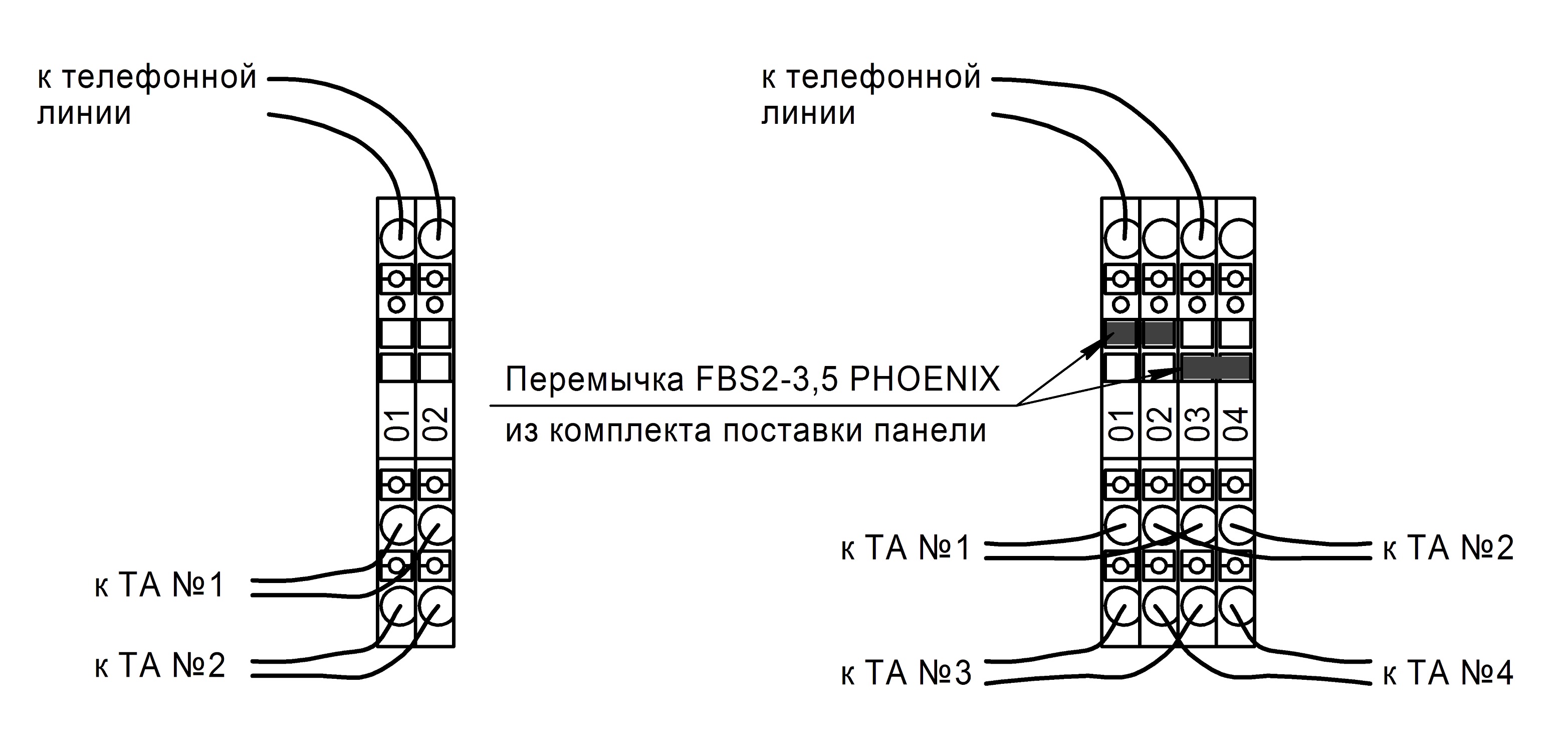

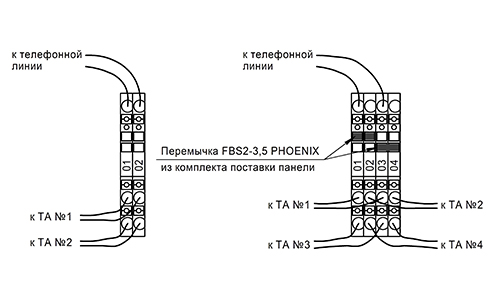

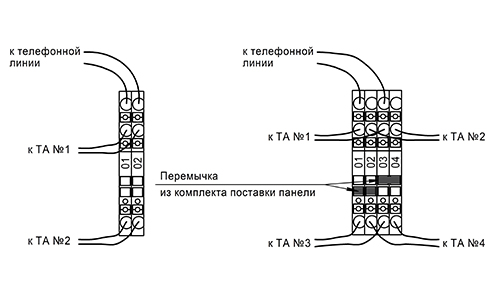

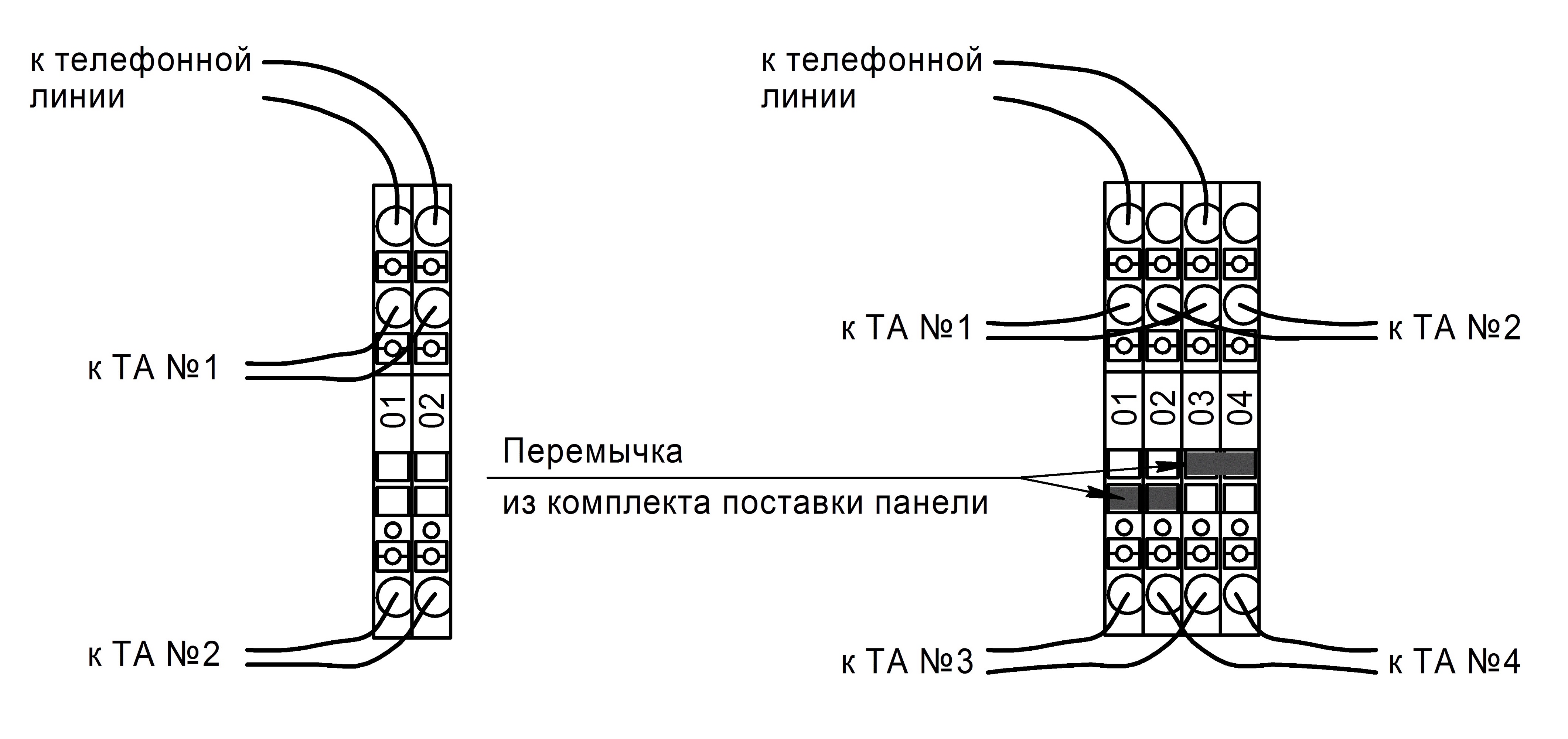

Пример соединения одной входящей пары с несколькими исходящими: 2 пары и 4 пары
