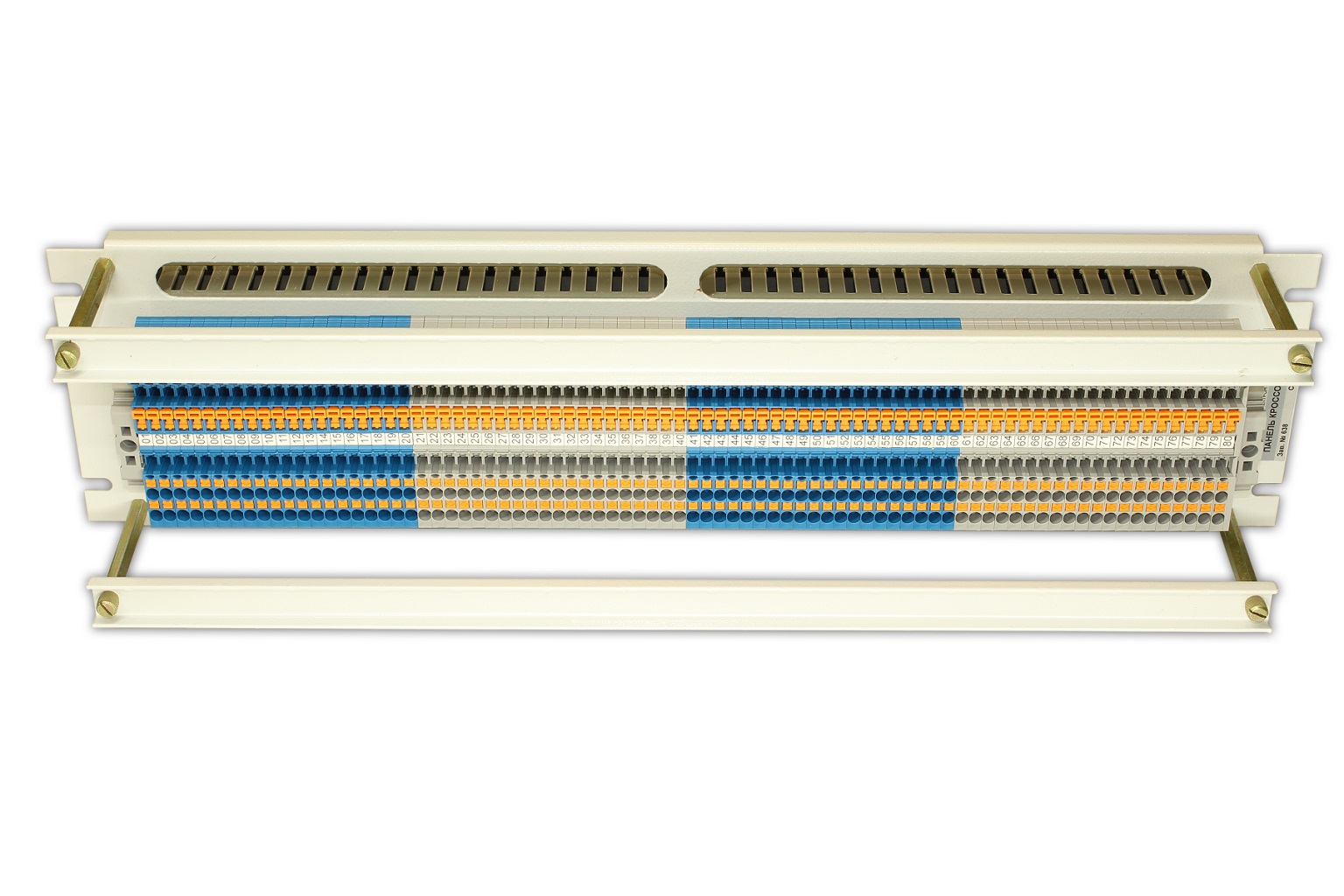

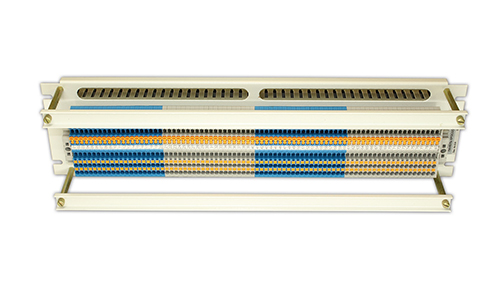

Панель кроссовая ПКП‑3U‑40‑2,5

Панель кроссовая ПКП‑3U‑40‑2,5

предназначена для соединения и разветвления кабелей с одножильным проводом диаметром от 0,42 до 2,26 мм или многожильным проводом диаметром от 0,42 до 1,78 мм без пайки, винтовых соединений и специального инструмента.

Панель соответствует исполнению УХЛ4 по ГОСТ 15150‑69.

Масса панели не более 2,5 кг.

Габаритные размеры не более 483х130х102 мм.

На панели установлено 80 проходных клемм фирмы PHOENIX CONTACT с пружинными контактами типа Push-In. Каждая клемма обеспечивает соединение типа "одно входящее – два отходящих" и имеет:

  • два ряда шунтирования со стороны линии;
  • два ряда шунтирования со стороны аппаратуры;
  • возможность соединения с соседними клеммами перемычками;
  • невыпадающий размыкатель;
  • толкатель для подключения и отключения провода к контакту клеммы;
  • порядковый номер.

Комплектность

Обозначение изделия Наименование изделия Кол-во
ДРБА.465139.012 Панель кроссовая ПКП‑3U‑40‑2,5 1 шт.
ДРБА.465139.012 ПС Панель кроссовая ПКП‑3U‑40‑2,5
Паспорт
1 экз.
  Этикетки с номерами 01…80 4 компл.

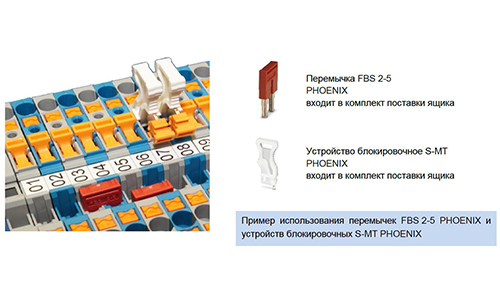

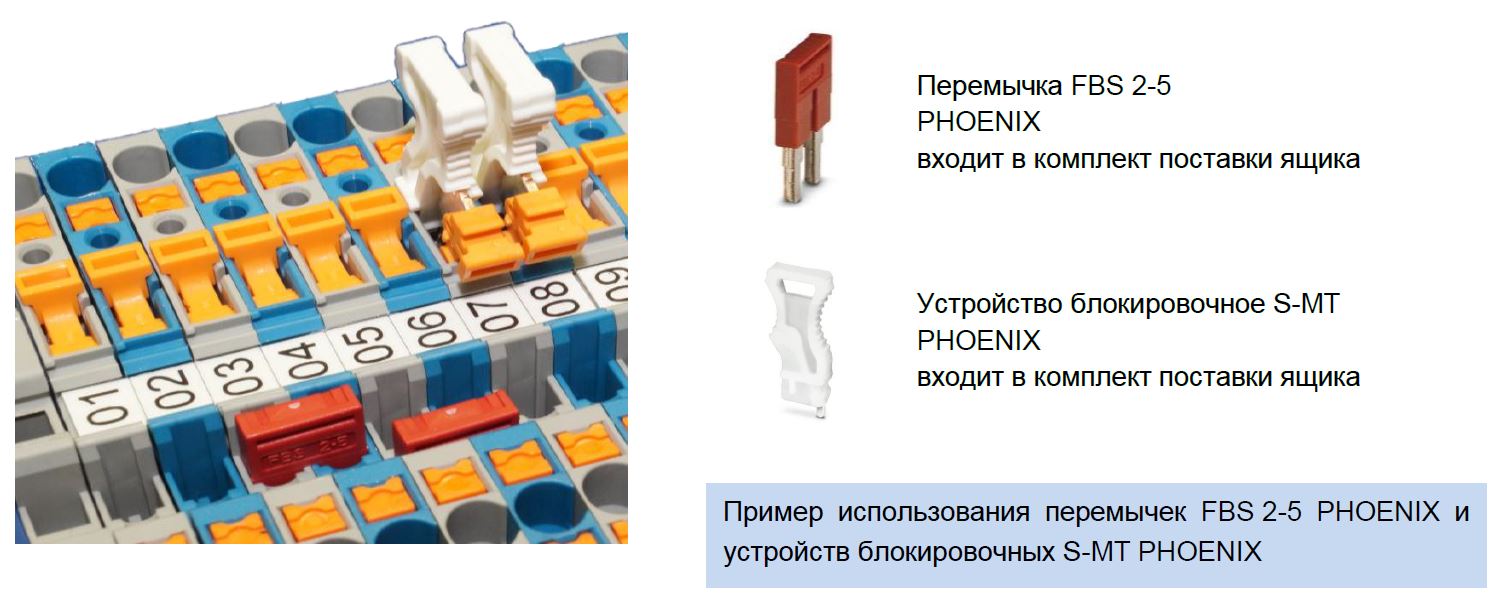

3030161 Перемычка FBS 2‑5 PHOENIX 4 шт.
3247954 Устройство блокировочное S‑MT PHOENIX 2 шт.
DIN 967 Винт М6х14 с пресс-шайбой и клетьевой гайкой 4 шт.
ГОСТ 10463-81 Шайба зубчатая 6.65Г.096 2 шт.
  Тара упаковочная 1 шт.
Пример записи обозначения в документации и при заказе:
Панель кроссовая ПКП-3U-40-2,5 ДРБА.465139.012

Где:

  •       3U – высота;
  •       40 – количество подключаемых пар проводов;
  •       2,5 – максимальное сечение подключаемого многожильного провода в мм2.
Наименование параметра, единица измерений Значение
Высота панели 3U
Количество клемм, шт. 80
Максимальное напряжение, В 400
Максимальный ток, А 20
Диаметры подключаемых проводов, мм
- одножильный
- многожильный

0,42…2,26
0,42…1,78
Сечение подключаемых проводов, мм2
- одножильный
- многожильный

0,14…4,00
0,14…2,50
Сечение подключаемых проводов, AWG
- одножильный
- многожильный

26-12
26-13

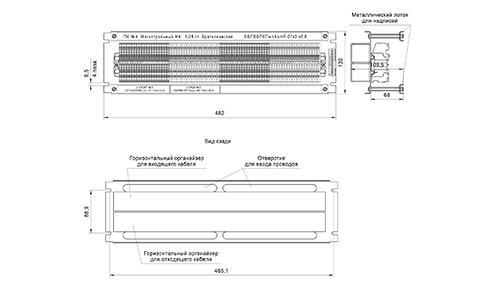

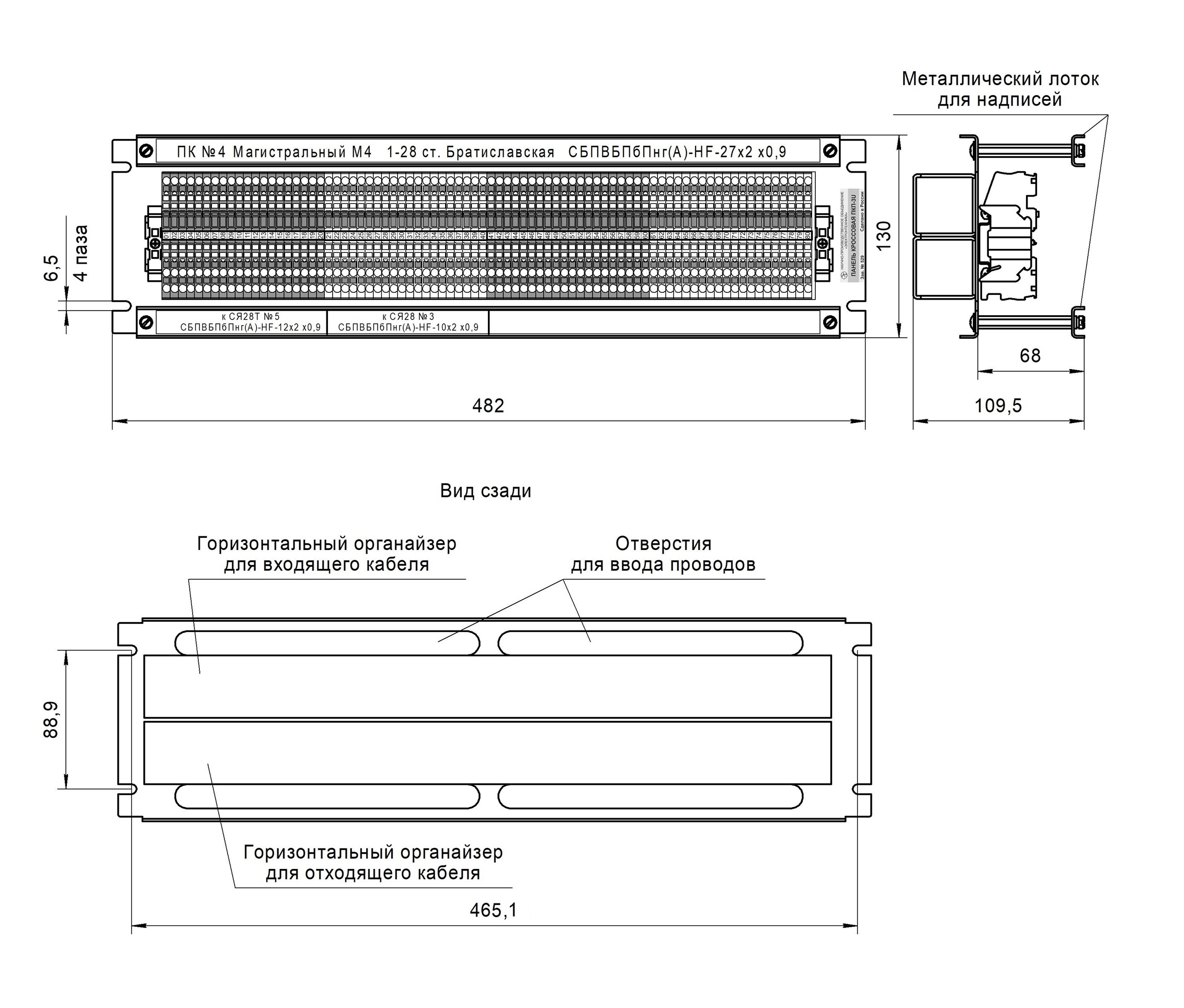

Внешний вид, габаритные и установочные размеры панели

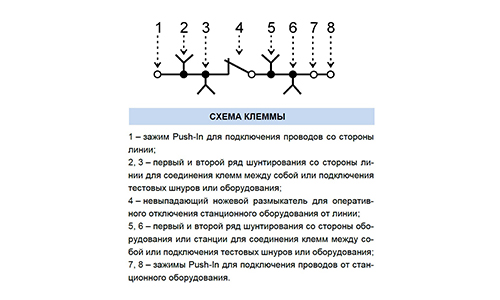

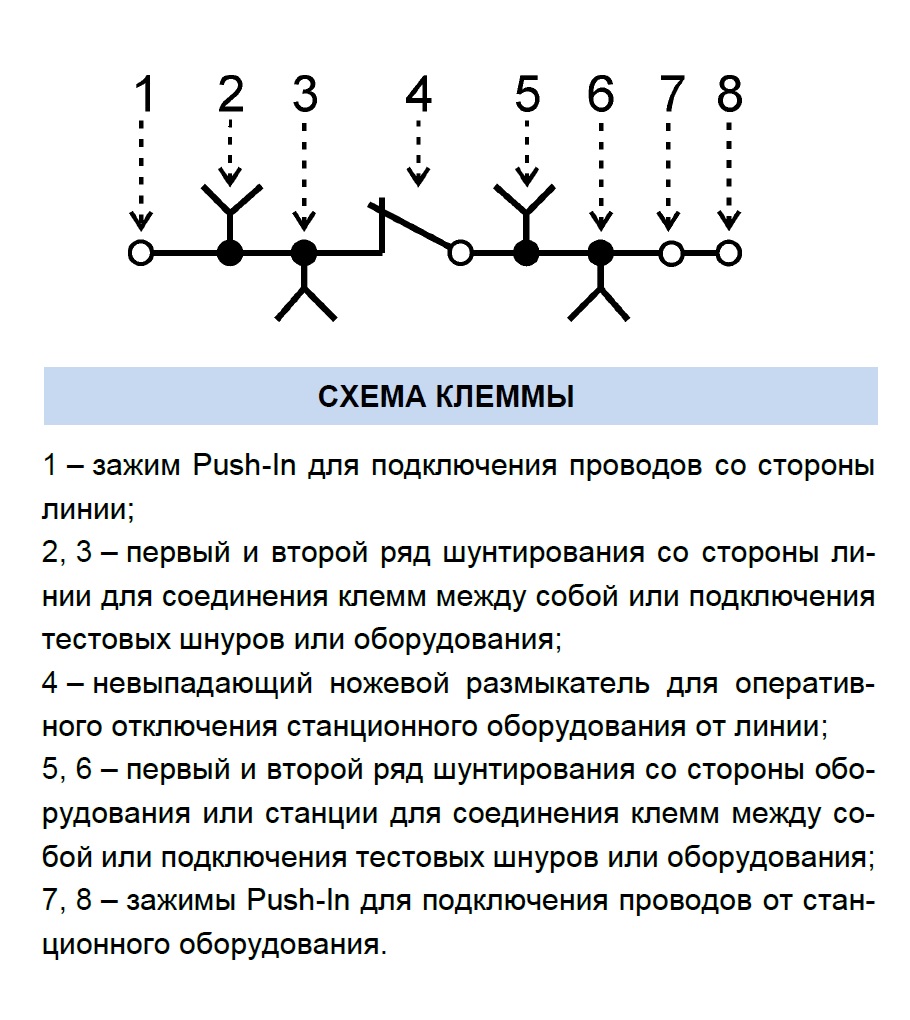

Принцип работы клеммы Push-In в панели
