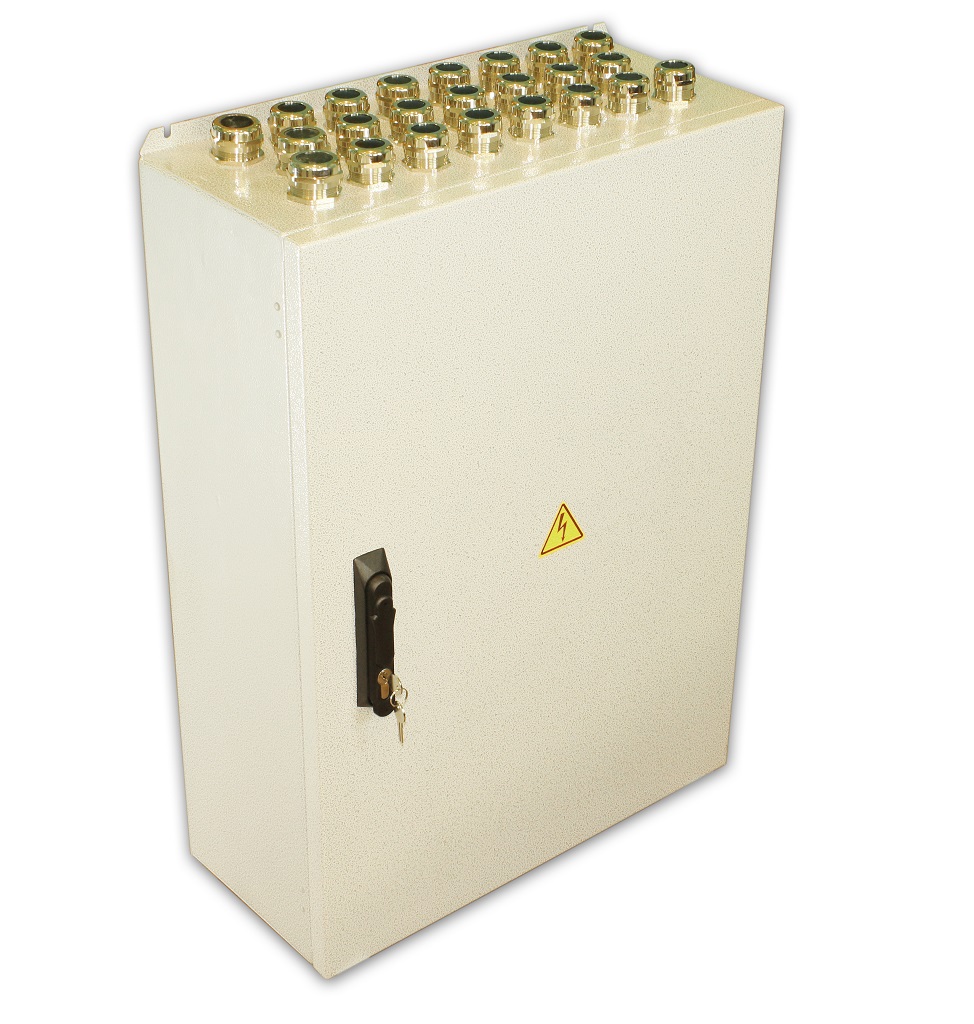

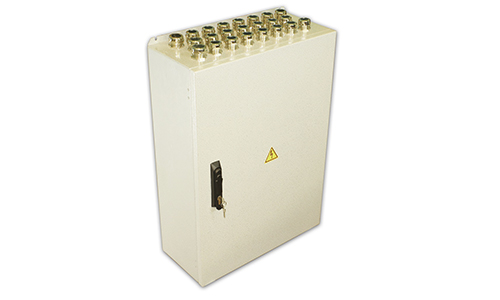

Шкаф электропитания ШЭП‑16U‑01‑НЕРЖ

Шкаф электропитания ШЭП‑16U‑01‑НЕРЖ

предназначен для организации электропитания шкафов видеонаблюдения и других устройств.

Климатическое исполнение УХЛ2 по ГОСТ 15150-69, но для работы при температурах от минус 25 до +55 °С и относительной влажности воздуха до 100 % при температуре 25 °С.

Степень защиты корпуса IP65 по ГОСТ 14254-2015.

Масса не более 32 кг.

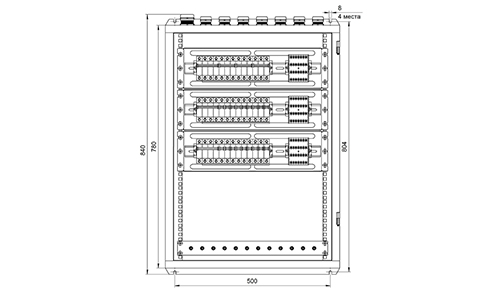

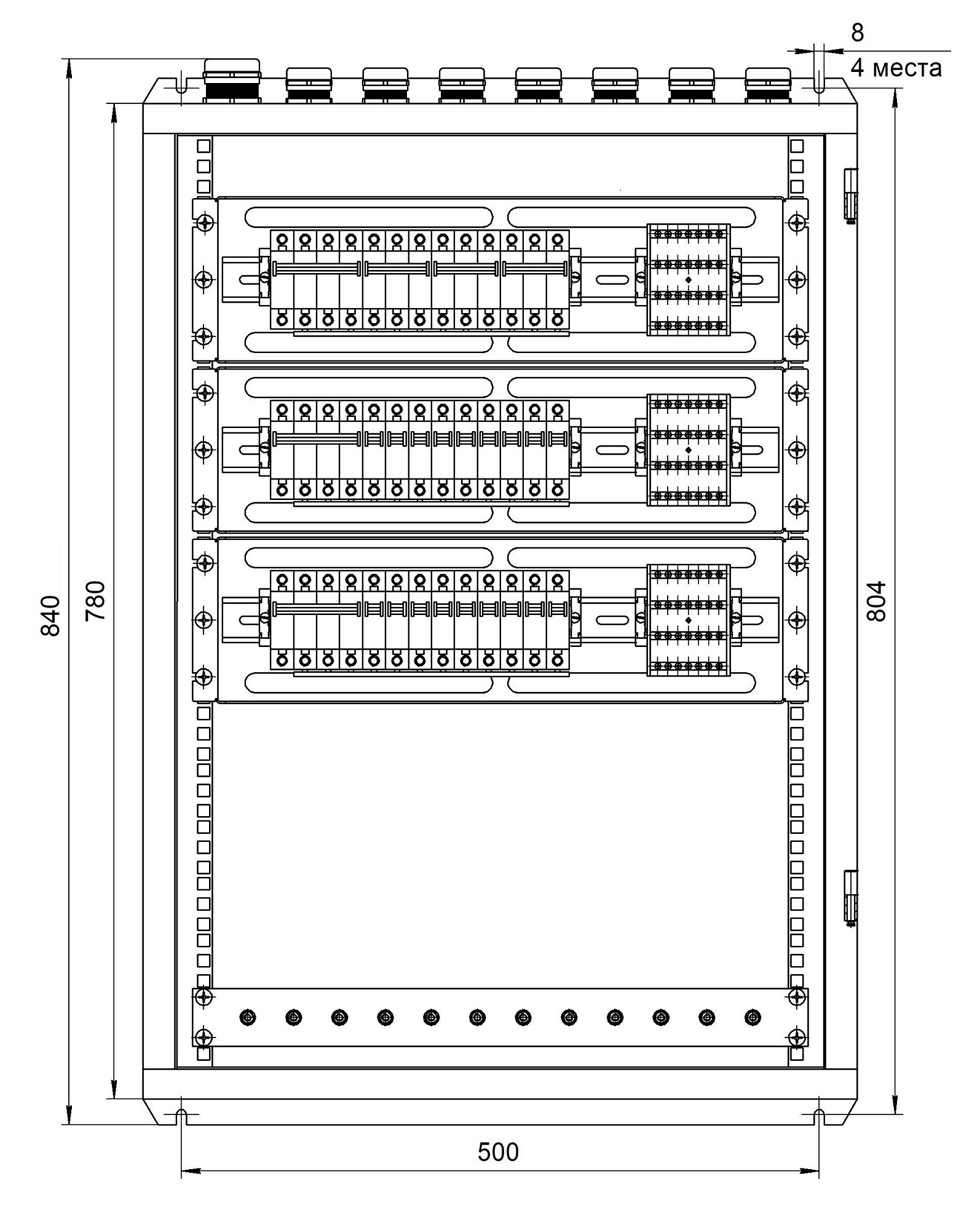

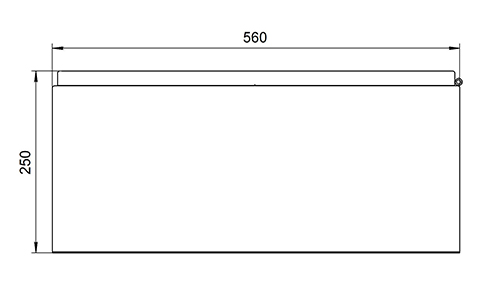

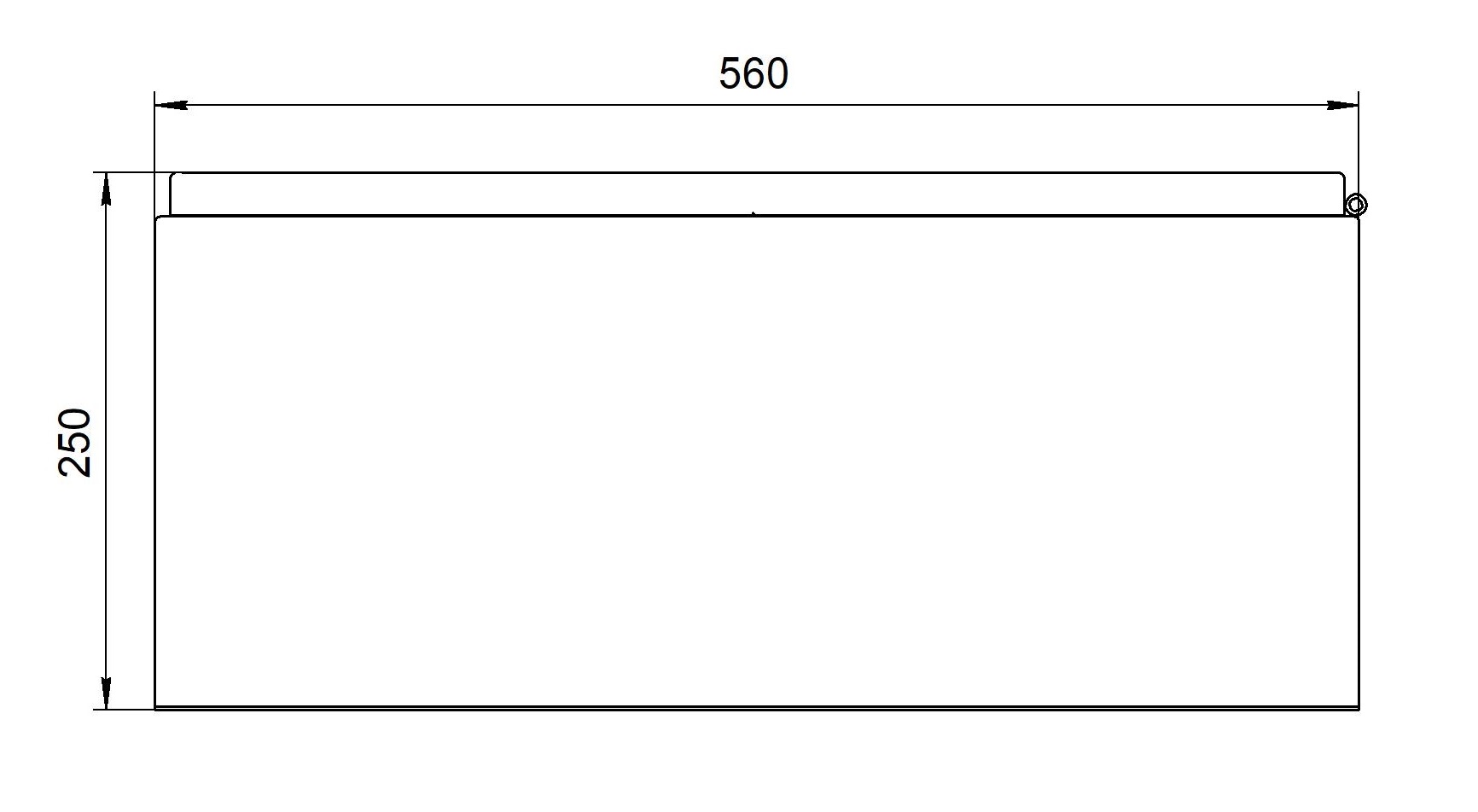

Габаритные размеры не более 560х835х270 мм.

Корпус - навесного исполнения из нержавеющей стали толщиной 1,5 мм с декоративным полимерным покрытием для крепления на вертикальной поверхности снаружи винтами или шурупами диаметром 6 мм.

Пример записи обозначения в документации и при заказе:
Шкаф электропитания ШЭП‑16U‑01‑НЕРЖ БРМТ.656337.022

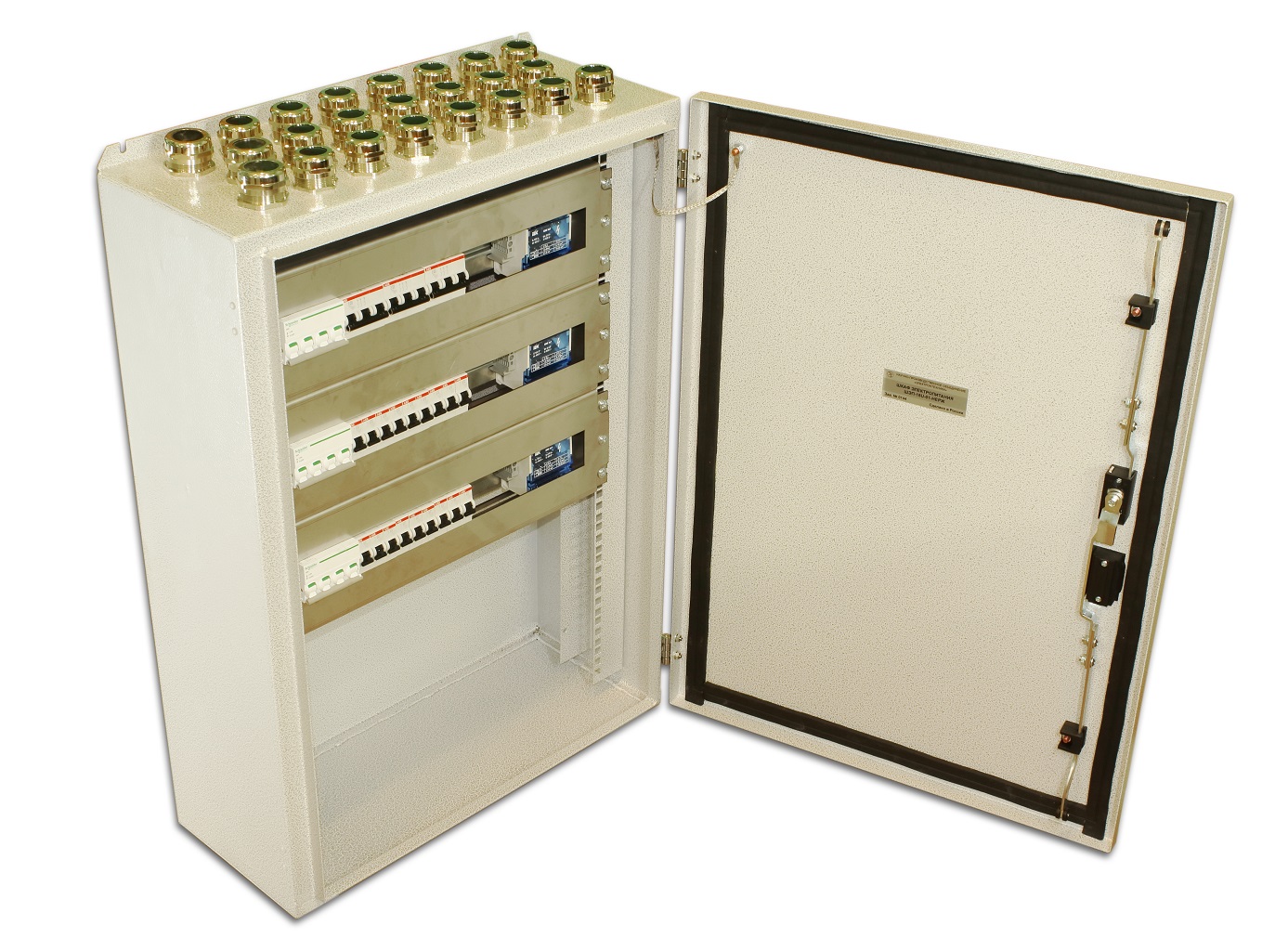

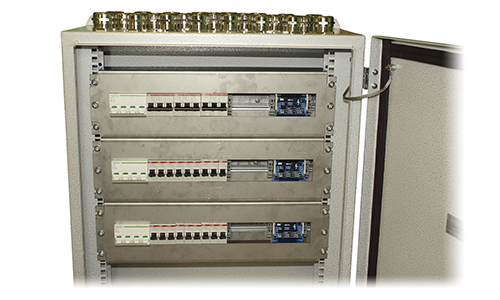

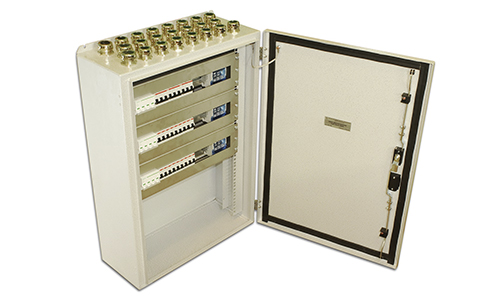

Шкаф имеет:

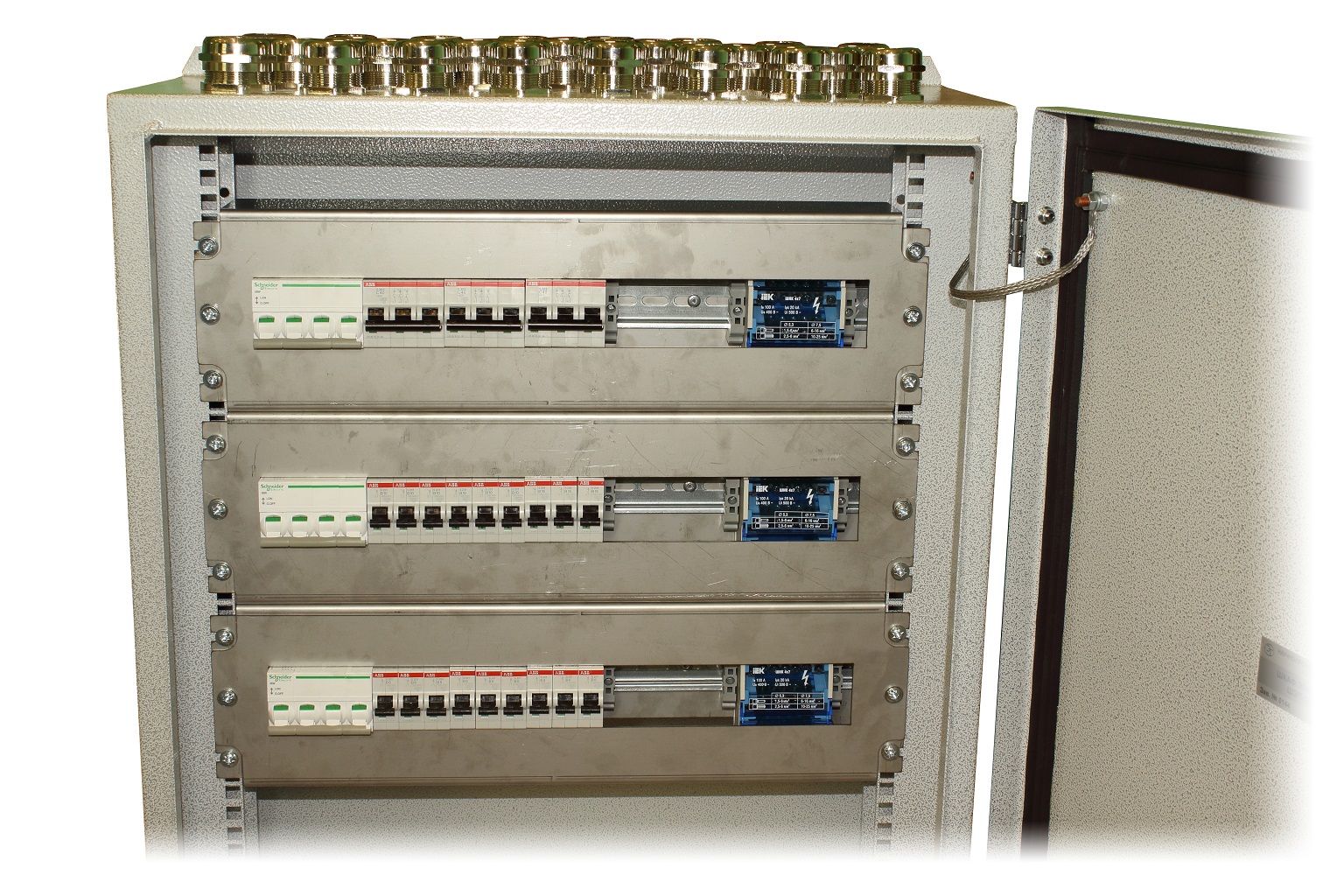

  • 3 панели высотой 3U с установленным модульным электрооборудованием;
  • медную шину заземления на 12 присоединений, расположенную в нижней части шкафа;

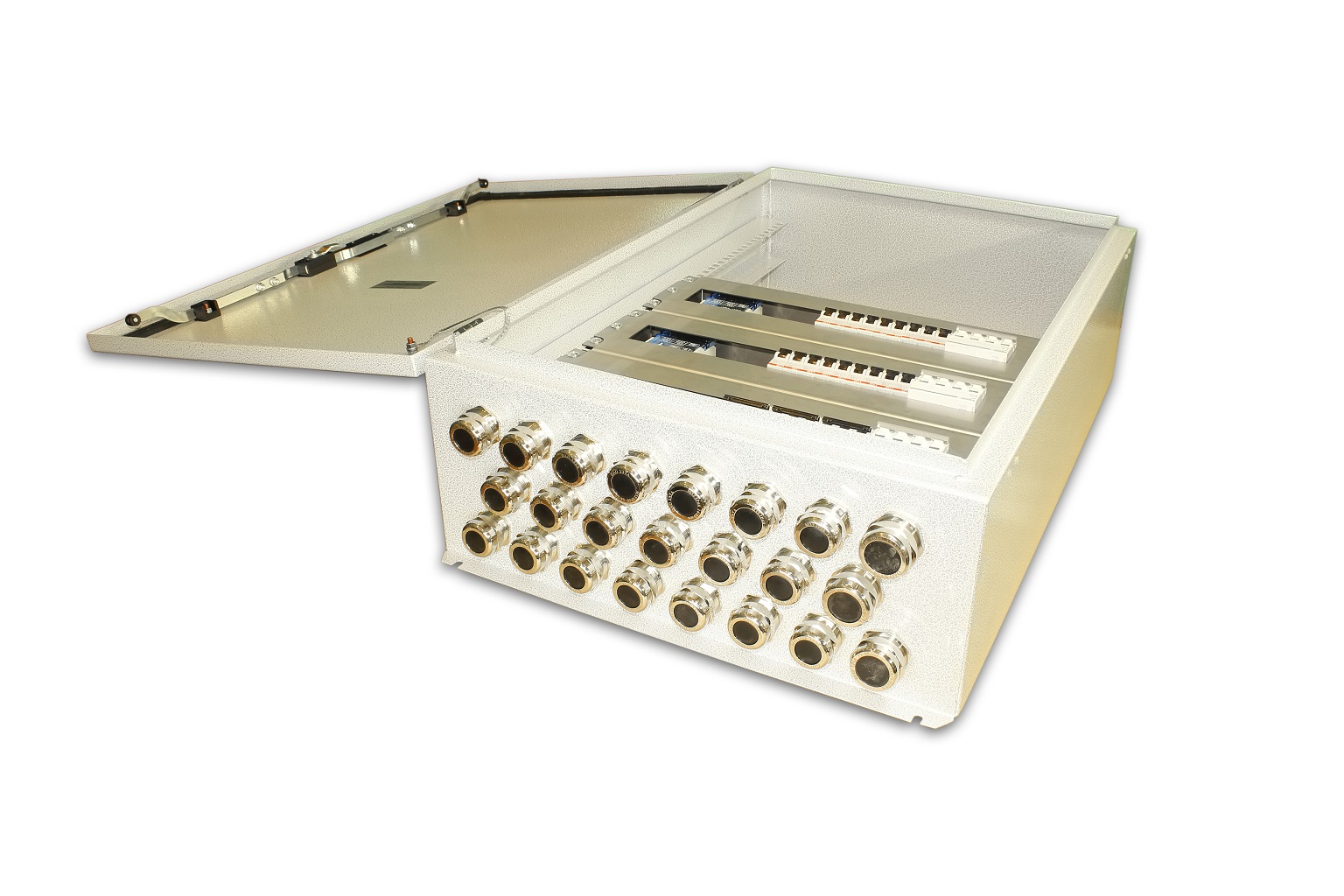

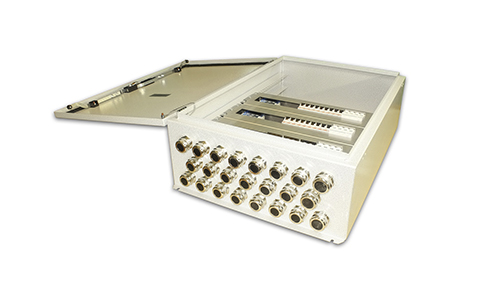

  • кабельные вводы с резиновыми заглушками, обеспечивающими пылевлагозащищённость IP68;
  • дверь с замком и тягами. Два ключа для открывания двери входят в комплект поставки.

В шкафу установлено модульное электрооборудование, электромонтаж которого производится при подготовке к работе. Перечень модульного электрооборудования и его количество приведён в таблице.

Наименование модульного оборудования Кол., шт, на панели
Верх. Средн. Нижн.
Рубильник двухполюсный 63А 1 1 1
Автоматический выключатель трёхполюсный С40А 6кА 3 - -
Автоматический выключатель однополюсный B6А 6кА - - 9
Автоматический выключатель однополюсный B10А 6кА - 6 -
Автоматический выключатель однополюсный B16А 6кА - 3 -
Шина нулевая в корпусе 4 ряда по семь контактов 1 1 1
Шина соединительная 3Р на 12 модулей 63А типа Legrand 404942 1 1 1
Наименование параметра, единица измерений Значение
Номинальное напряжение питающей сети, В 380
Номинальная частота питающей сети, Гц 50
Максимальный ток по цепи переменного напряжения 380 В 50 Гц, А 63

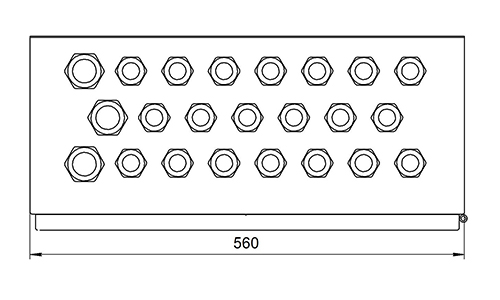

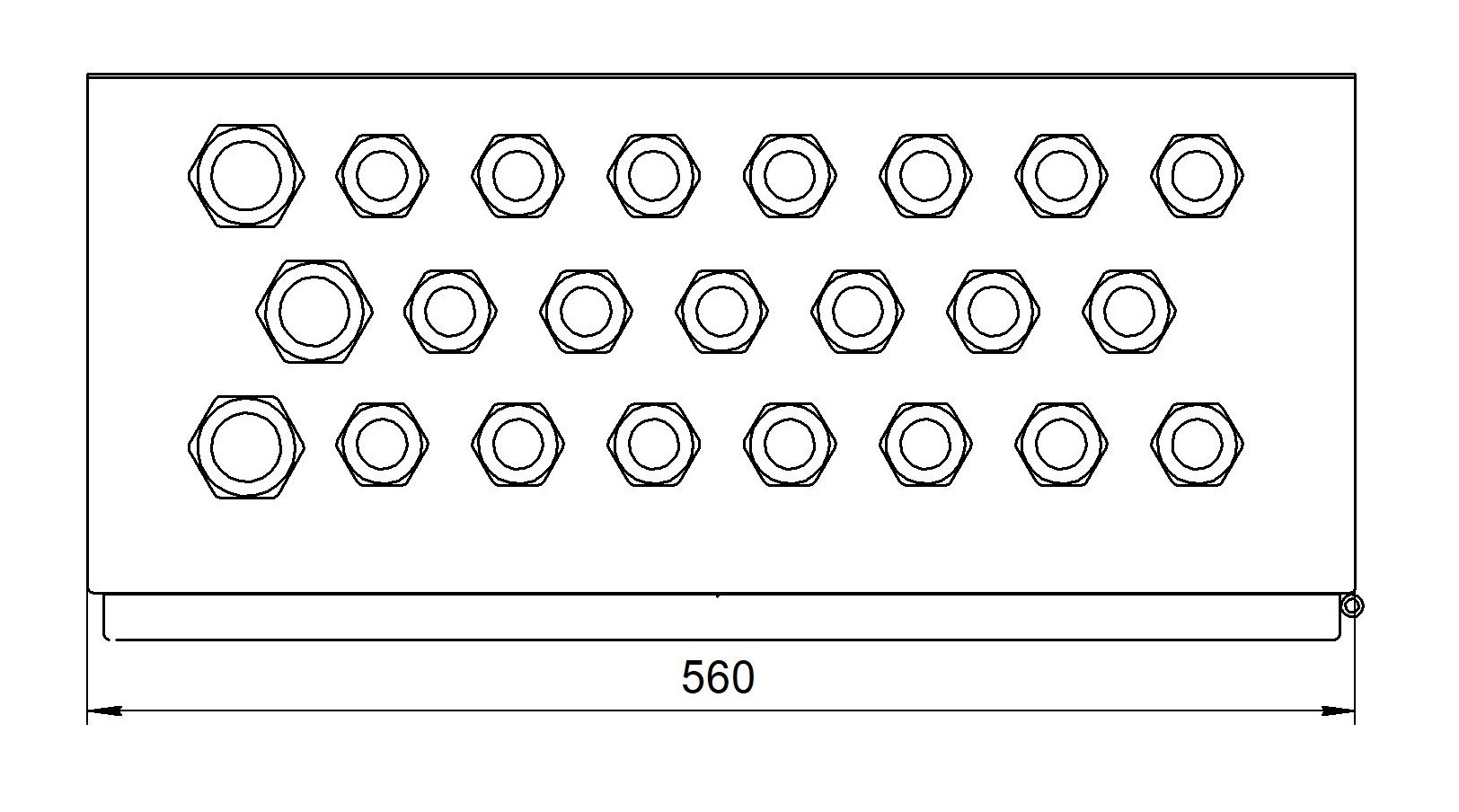

Типы кабельных вводов, их характеристики и назначение приведены в таблице.

Тип кабельного ввода Кол-во, шт Назначение
М40х1,5 3 Ввод кабеля с наружным диаметром (22...30) мм
М32х1,5 19 Ввод кабеля с наружным диаметром (14...21) мм
