Шкафы кроссовые ШК

Шкафы кроссовые

(ШК) предназначены для организации кабельных кроссов для кабелей с одножильным проводом диаметром от 0,40 до 2,26 мм или многожильным проводом – от 0,40 до 1,78 мм.

Соединение и разветвление проводов кабелей производится без пайки и винтовых соединений.

ШК соответствует исполнению УХЛ 4 по ГОСТ 15150-69 и должен эксплуатироваться в закрытых помещениях при температуре от +1 до +40°С и относительной влажности воздуха до 80% при +25°С.

ШК выполнен в виде напольного металлического шкафа со степенью защиты IP20. Доступ для монтажа и обслуживания с четырёх сторон через переднюю дверь и лёгкосъёмные стенки.

Дверь цельнометаллическая с замком и тягами с возможностью правой или левой навески. Стенки фиксируются защёлками и точечными замками.

Внешний вид, габаритные и установочные размеры панели приведены в разделе "Особенности применения"

ШК имеет:

  • вертикальные и горизонтальные металлические кабельные органайзеры с перфорацией для фиксации кабелей пластиковыми или металлическими стяжками;
  • вертикальные направляющие для установки панелей, регулируемые по глубине;
  • кабельные вводы с щёточной защитой сверху;
  • прямоугольные отверстия для ввода кабелей снизу;
  • винтовые опоры (ножки) для компенсации неровности пола или поворотные ролики (по отдельному заказу).

В шкафу могут устанавливаться:

  • панели кроссовые ПКП – 3U-40-2,5 высотой 3U ёмкостью 40 пар. На каждой панели 80 проходных клемм фирмы PHOENIX CONTACT с пружинными контактами типа Push-In, с размыкателем и фронтальным подключением проводов. Клеммы имеют возможность соединения между собой перемычками и расположены чередующимися по цвету группами по 10 пар. В пределах панели клеммы имеют нумерацию от 01 до 80;
  • панели кроссовые ПКВ – 3U-150-0,8 высотой 3U ёмкостью 150 пар. На каждой панели 15 плинтов LSA PROFIL фирмы KRONE с врезными нормально – замкнутыми контактами. В пределах панели плинты имеют нумерацию от 1 до 15;
  • панель контрольная ПК-02 высотой 6U для организации оперативного контроля линий связи и состояния кабелей.

Панели имеют порядковый номер и располагаются в ШК сверху вниз по возрастанию порядкового номера.

В комплект поставки дополнительно входят: перемычки, устройства блокировочные и комплект шнуров тестовых для организации оперативного соединения между панелями кроссовыми разных типов, между собой и панелью контрольной.

Высота шкафа, тип и количество кроссовых панелей и контрольной панели определяется Заказчиком.

Обозначение шкафа в конструкторской документации и при заказе:

Шкаф кроссовый ШК - х. х. х. - Пхх Вхх Кх БРМТ.465139.011
1   2 3 4   5 6 7 8
Поле Описание и возможные значения
1 Торговое наименование
2 Высота шкафа в U - 42U, 18U, 22U, 27U, 33U, 38U, 47U
3 Ширина шкафа в дм:
6 – для шкафа шириной 600 мм
4 Глубина шкафа в дм:
6 – для шкафа шириной 600 мм
5 Количество панелей кроссовых с пружинными контактами ПКП‑3U‑40‑2,5:
00, 01, 02 … хх, где хх - максимальное количество показано в таблице 1.
6 Количество панелей кроссовых с врезными контактами ПКВ-3U-150-0,8:
00, 01, 02 … хх, где хх - максимальное количество показано в таблице 1.
7 Количество панелей контрольных:
0 - панель контрольная не установлена
1 - панель контрольная установлена
8 Обозначение: БРМТ.465139.011

Таблица 1 – Количество панелей и ёмкость шкафа в парах

Высота шкафа 42U 18U 22U 27U 33U 38U 47U
Максимальное количество панелей кроссовых, шт., контрольная панель есть/нет 12/14 4/6 5/7 7/9 9/11 10/12 13/15
Количество пар, шт., ПКП‑3U‑40‑2,5 480/560 160/240 200/280 280/360 360/440 400/480 520/600
Количество пар, шт., ПКВ‑3U‑150‑0,8 1800/2100 600/900 750/1050 1050/1350 1350/1650 1500/1800 1950/2250

ПРИМЕР:

Шкаф кроссовый ШК-42U.6.6-П11В01К1 БРМТ.465139.011 – шкаф кроссовый, высота - 42U, ширина - 600 мм, глубина - 600 мм, панелей кроссовых ПКП – 3U-40-2,5 – 11 шт., панелей кроссовых ПКВ - 3U-40-2,5 – 1 шт., панель контрольная – 1 шт.


Габаритные размеры и масса шкафов

Высота шкафа Габаритные размеры,
(ВхШхГ), мм
Масса,*
не более, кг
Высота шкафа Габаритные размеры,
(ВхШхГ), мм
Масса,*
не более, кг
42U 2030х640х600 105 33U 1625х640х600 86
18U 960х640х600 56 38U 1850х640х600 91
22U 1140х640х600 64 47U 2250х640х600 114
27U 1360х640х600 74
Примечание – масса шкафов указана без установленных в них панелей кроссовых и панели контрольной
Пример записи обозначения в документации и при заказе:
Панель кроссовая ПКП-3U-40-2,5 БРМТ.465139.012
Панель кроссовая ПКВ-3U-150-0,8 БРМТ.465139.014
Панель контрольная ПК-6U-02 БРМТ.468224.001

ПАНЕЛЬ КРОССОВАЯ ПКП–3U–40–2,5


Панель кроссовая ПКП-3U-40-2,5 (панель) предназначена для соединения и разветвления кабелей с одножильным проводом диаметром от 0,42 до 2,26 мм или многожильным проводом – от 0,42 до 1,78 мм без пайки, винтовых соединений и специального инструмента.

Внешний вид, габаритные и установочные размеры панели, принцип работы клеммы Push-In приведены в разделе "Особенности применения"

На панели установлено 80 проходных клемм фирмы PHOENIX CONTACT с пружинными контактами типа Push-In. Каждая клемма обеспечивает соединение типа "одно входящее – два отходящих" и имеет:

  • два ряда шунтирования со стороны линии;
  • два ряда шунтирования со стороны аппаратуры;
  • возможность соединения с соседними клеммами перемычками;
  • невыпадающий размыкатель;
  • толкатель для подключения и отключения провода к контакту клеммы;
  • порядковый номер.
Наименование параметра Значение
Высота панели 3U
Количество клемм, шт. 80
Максимальное напряжение, В 400
Максимальный ток, А 20
Диаметры подключаемых проводов, мм
- одножильный
- многожильный

0,42…2,26
0,42…1,78
Сечение подключаемых проводов, мм2
- одножильный
- многожильный

0,14…4,00
0,14…2,50
Сечение подключаемых проводов, AWG
- одножильный
- многожильный

26-12
26-13
Масса, кг, не более 2,5

ПАНЕЛЬ КРОССОВАЯ ПКВ–3U–150–0,8


Панель кроссовая ПКВ-3U-150-0,8 (панель) предназначена для соединения и разветвления кабелей с одножильным проводом с диаметром жилы от 0,4 до 0,8 мм или многожильные провода - 7х(0,12…0,32) мм с внешним диаметром по изоляции от 0,7 до 1,6 мм.

На каждой панели ПКВ-3U-150-0,8 установлено 15 плинтов LSA PROFIL или LSA PLUS с нормальнозамкнутыми контактами. Подключение проводов производится с помощью специального монтажного инструмента без снятия изоляции и без применения пайки, винтов.

Ёмкость панели 150 пар.

Максимальное рабочее напряжение 150В.

Максимальный ток через контакт не более 2 А.

Масса не более 3 кг.

Габаритные размеры (ВхШхГ) не более 130х482,6х85 мм.

Общий вид панели ПКВ-3U-150-0,8 приведён в разделе "Особенности применения".


ПАНЕЛЬ КОНТРОЛЬНАЯ ПК-6U-02


Панель контрольная ПК-6U-02 (панель) предназначена для организации контроля линий связи и обеспечивает:

  • оперативное подключение к линиям громкоговорящего оповещения (ГГО) с напряжением 100 В и громкоговорящий контроль на встроенный громкоговоритель с возможностью регулировки громкости;
  • оперативное подключение к 2-х и 4-х проводным линиям тоннельной связи и ведение переговоров с использованием встроенного аппарата телефонного перегонной связи (АТПС);
  • оперативное подключение к 2-х проводным линиям технологической связи и громкоговорящий приём или ведение переговоров с использованием встроенного устройства проводной диспетчерской связи (УПДС);
  • оперативное подключение к линиям связи АТС и ведение переговоров с использованием внешнего телефонного аппарата;
  • световую и звуковую сигнализацию приёма избирательного вызова кода СК2/12 с использованием встроенного приёмника избирательного вызова (ПТИВ);
  • возможность контроля сопротивления изоляции (индикатор).

Напряжение питания контрольной панели 24В±6В.

Ток потребления не более 2 А.

Масса не более 6 кг.

Габаритные размеры (ВхШхГ) не более 265,9х482,6х140 мм.

Общий вид панели контрольной приведён в разделе "Особенности применения".

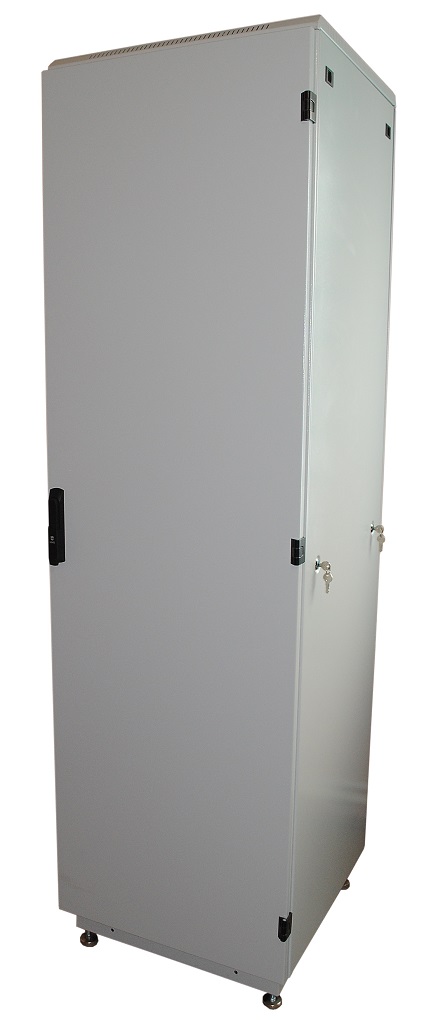

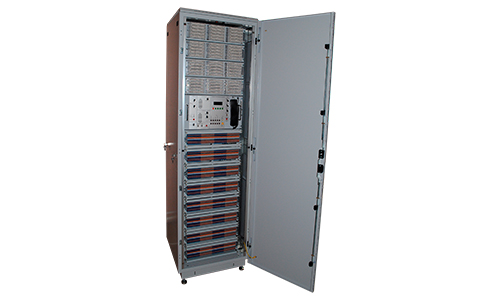

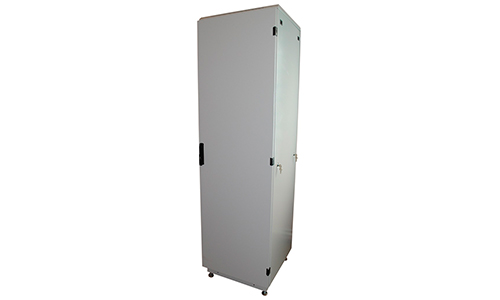

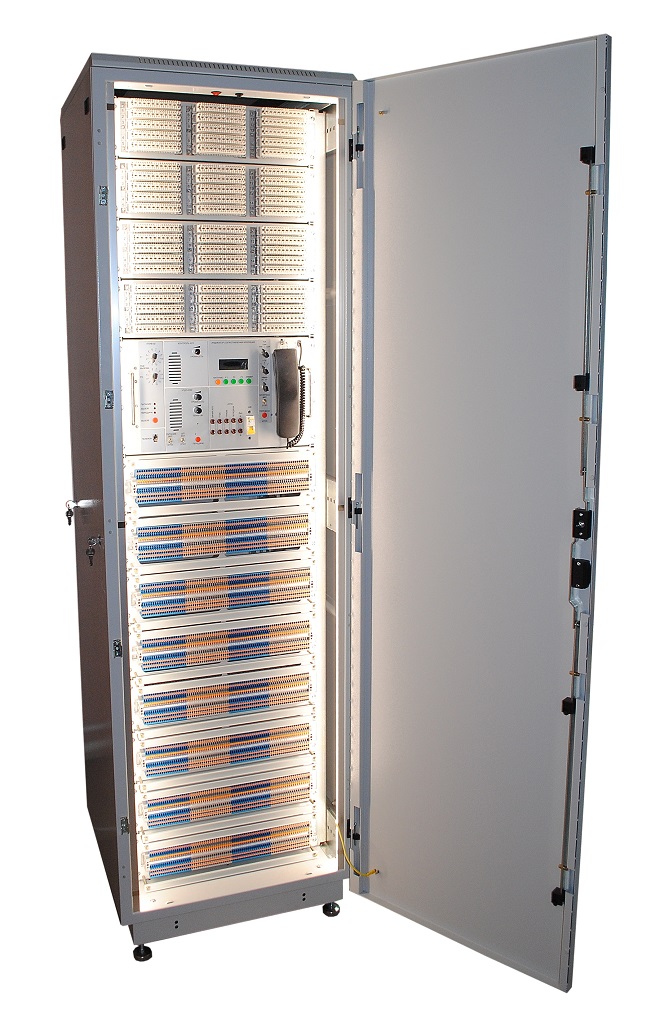

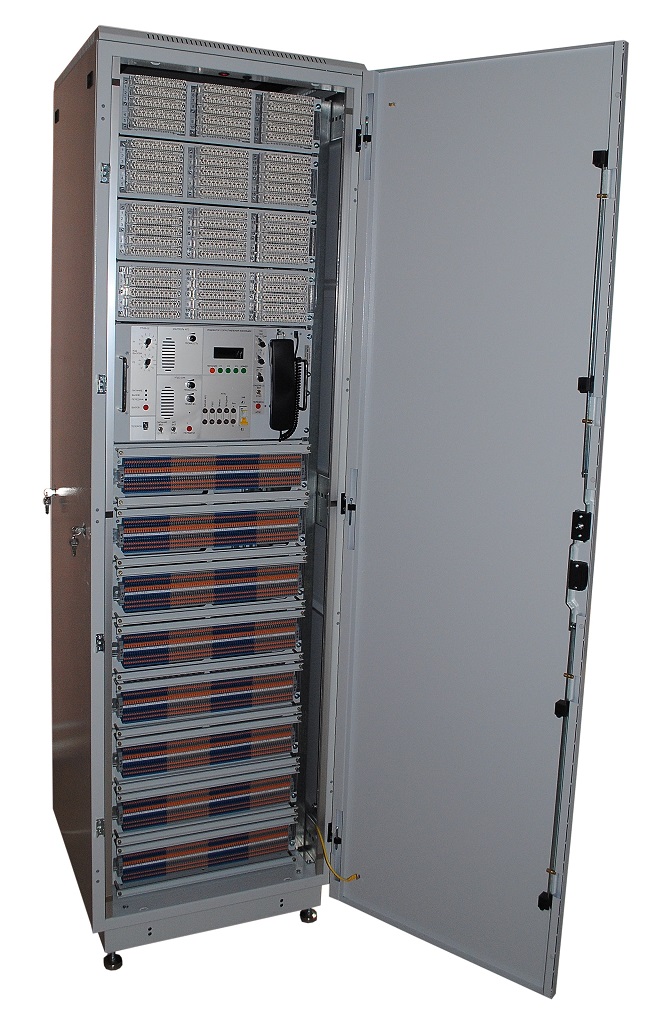

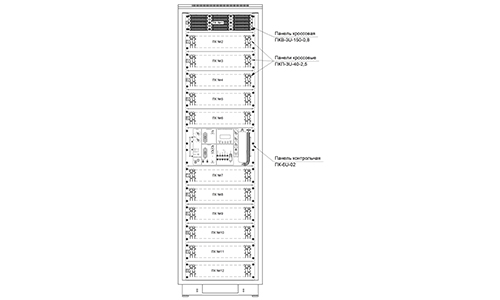

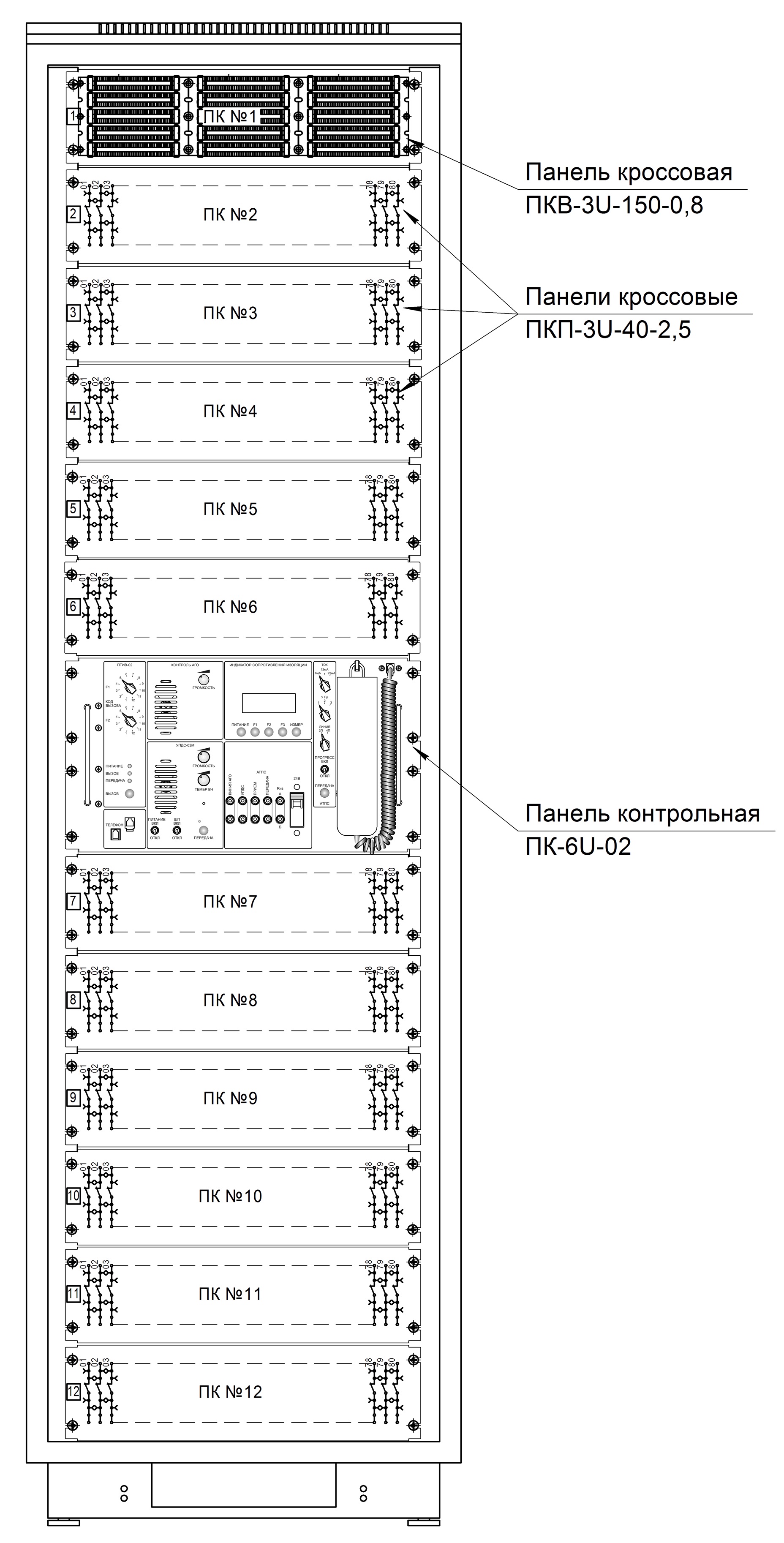

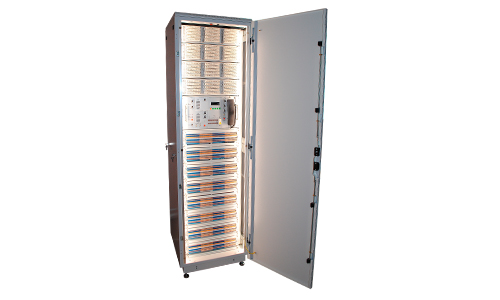

Общий вид шкафа кроссового ШК-42U.6.6-П12К1
Общий вид, габаритные и установочные размеры панели кроссовой ПКП-3U-40-2,5
Принцип работы клеммы Push-In
Общий вид панели кроссовой ПКВ-3U-150-0,8

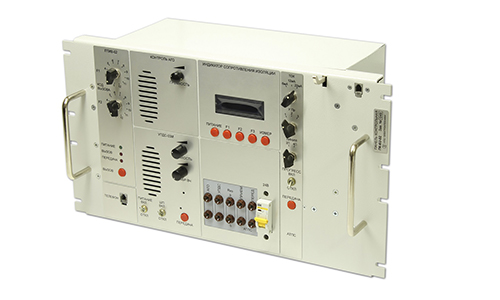

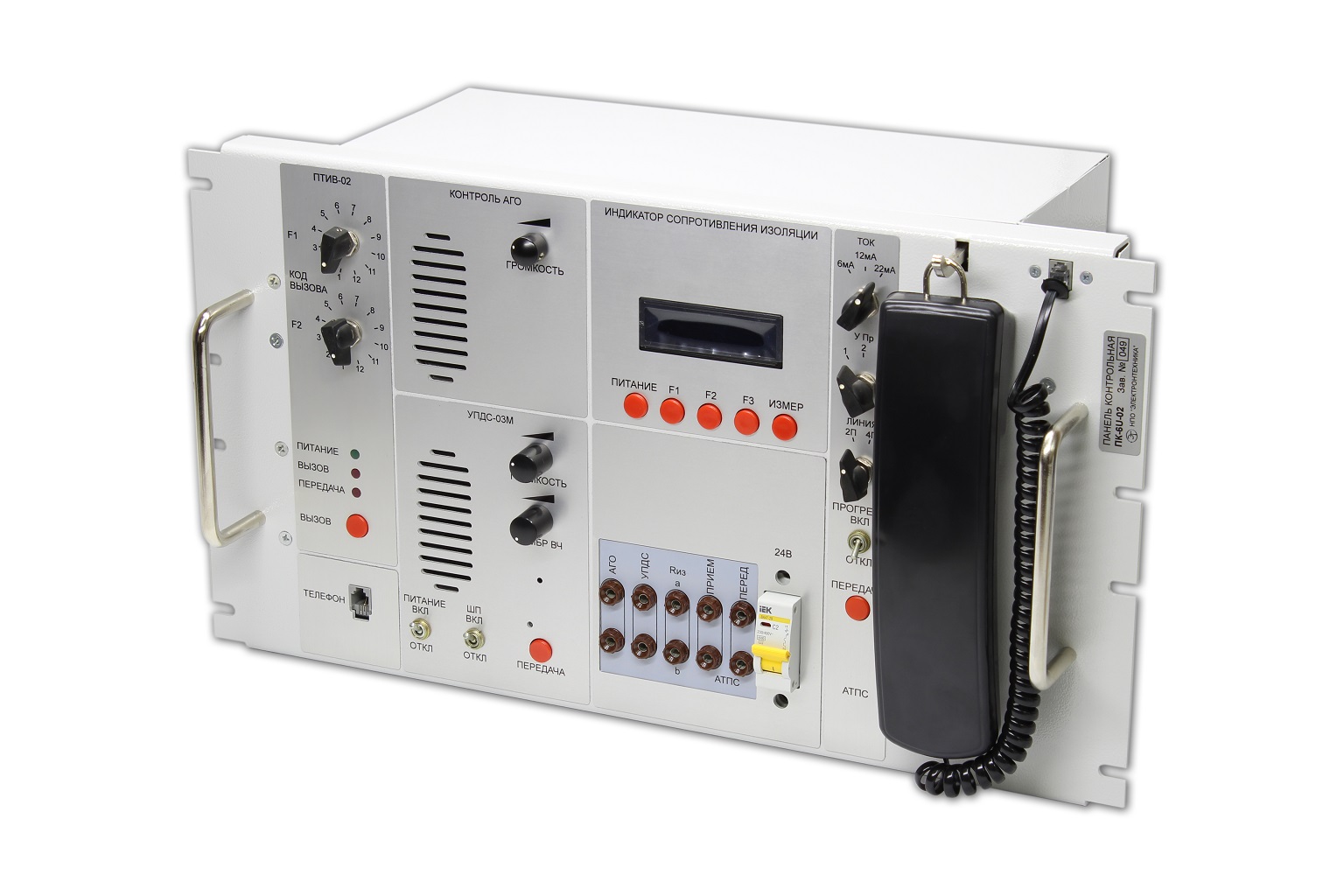

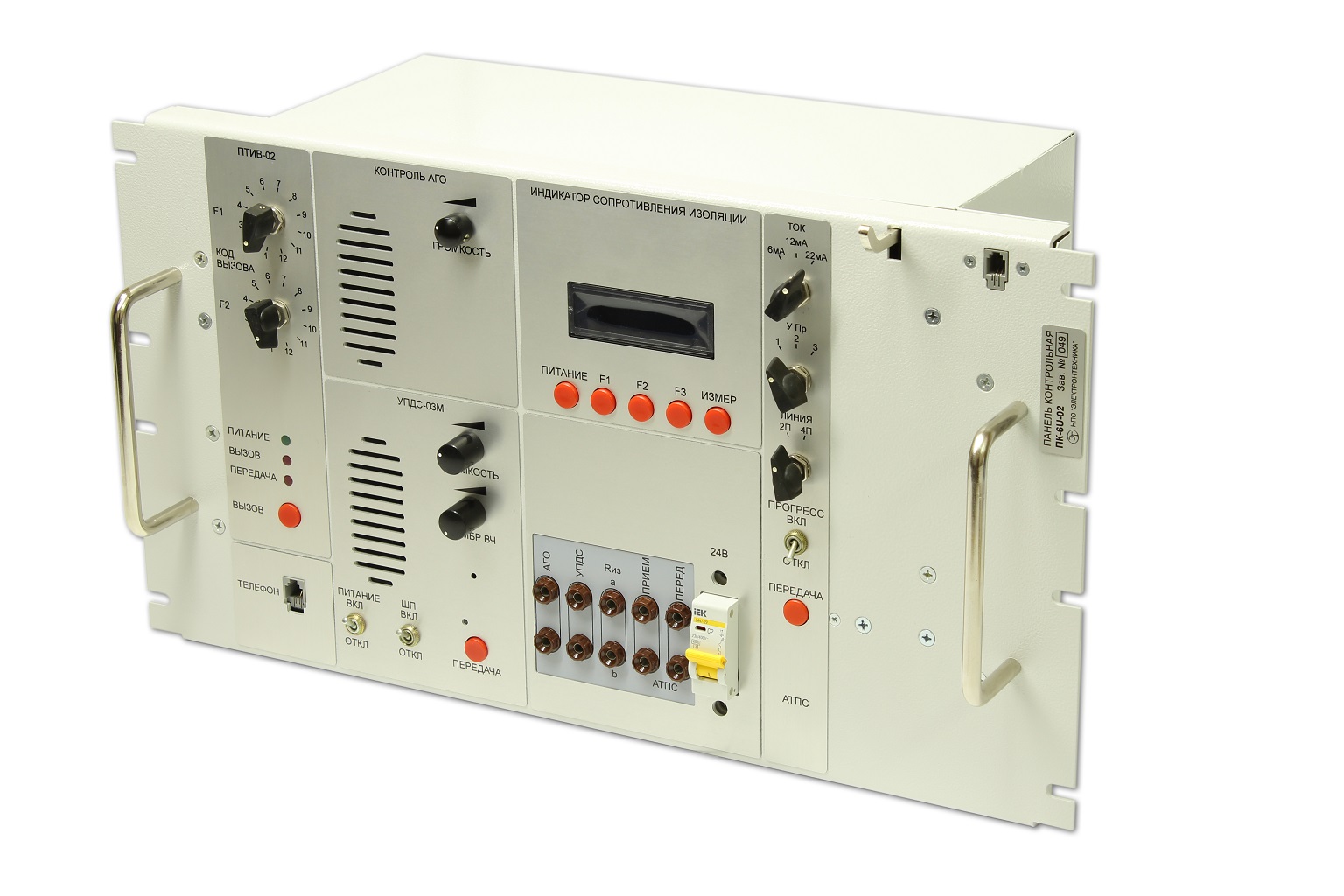

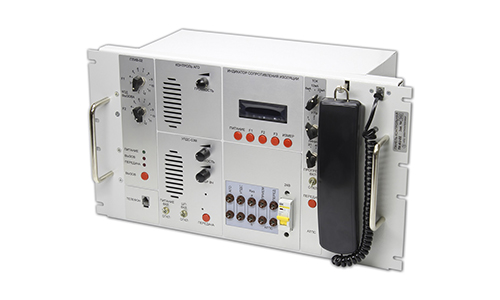

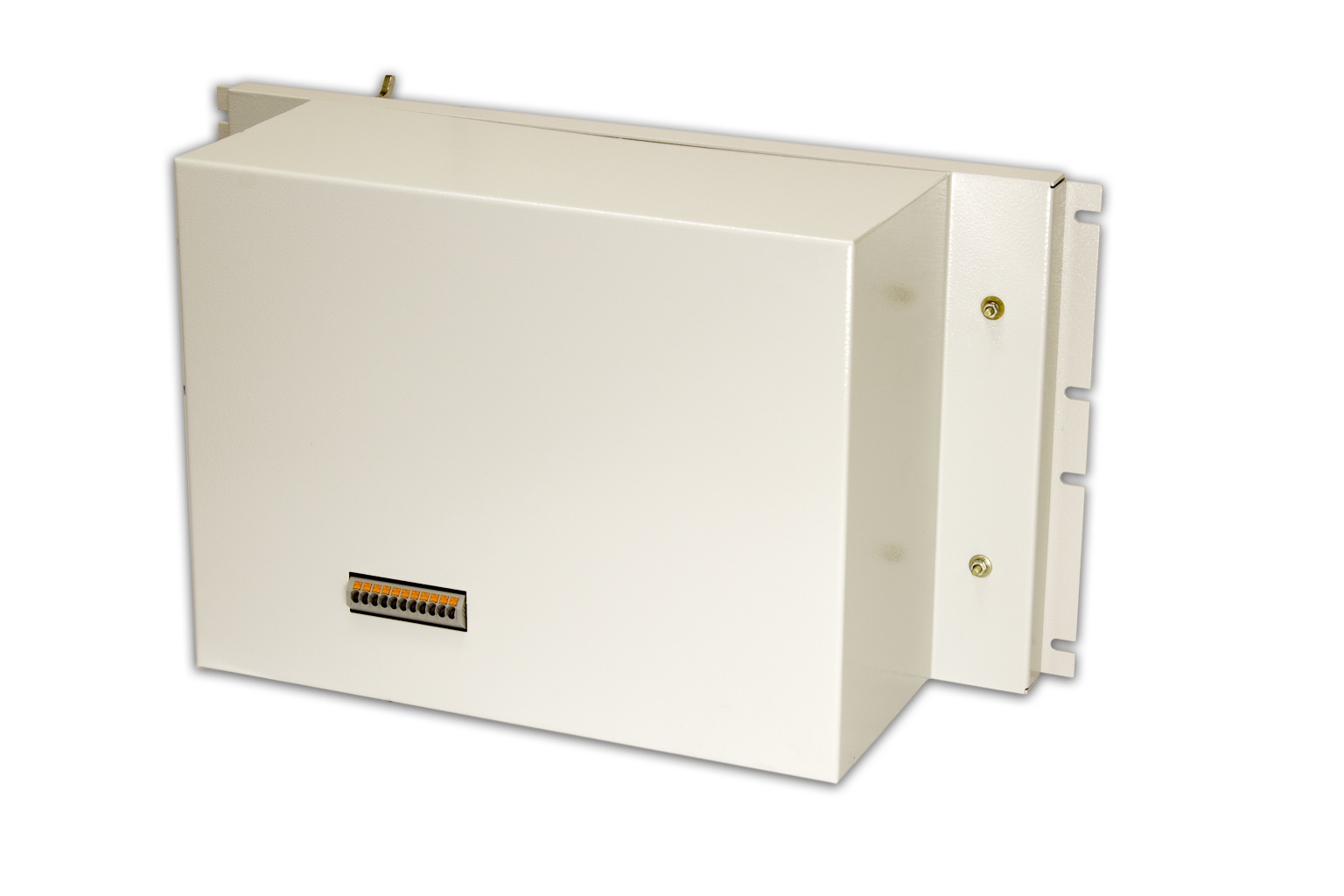

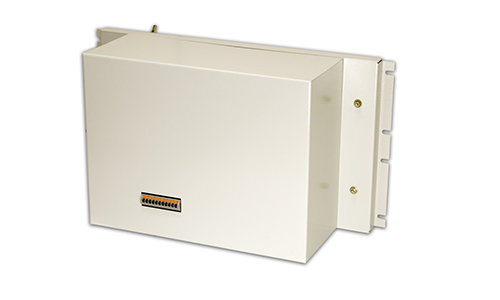

Общий вид панели контрольной ПК-6U-02
