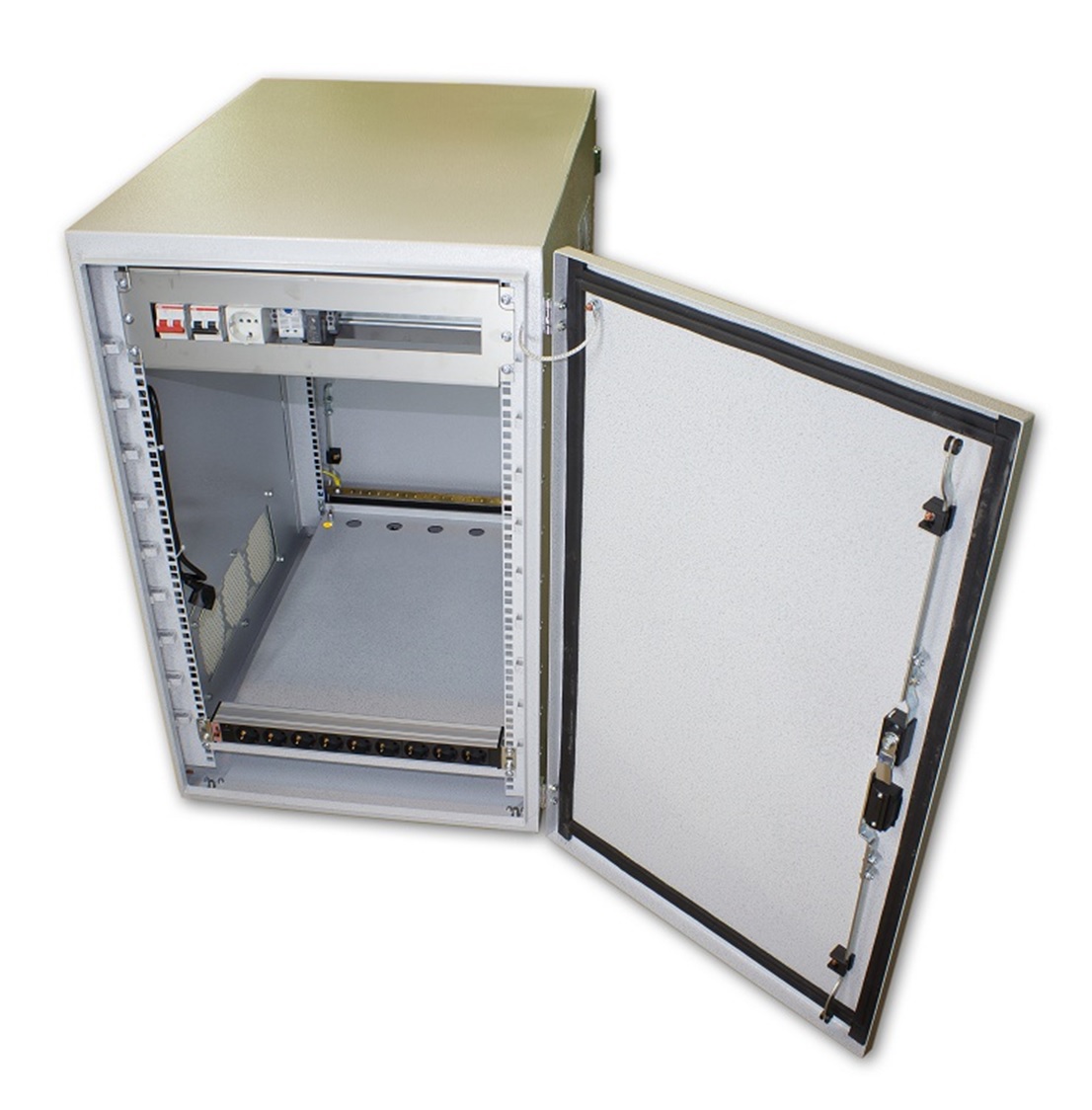

Шкаф видеонаблюдения ШВН‑12U‑тип 6‑НЕРЖ

ШВН‑12U‑тип 6‑НЕРЖ

(шкаф) предназначен для монтажа оборудования стандарта 19" для организации автоматизированного рабочего места видеонаблюдения в помещении ДПС метрополитена.

Климатическое исполнение – УХЛ4 по ГОСТ 15150‑69.

Степень защиты корпуса IP54 по ГОСТ 14254‑2015.

Пылевлагозащищенность кабельных вводов IP67 по ГОСТ 14254‑2015.

Шкаф по способу защиты человека от поражения электрическим током соответствует классу Ⅰ по ГОСТ 12.2.007.0‑75.

Масса не более 20 кг.

Габаритные размеры не более 800х560х670 мм.

Корпус - металлический из нержавеющей стали толщиной 1,5 мм, напольного исполнения с декоративным полимерным покрытием.

Пример записи обозначения в документации и при заказе:
Шкаф видеонаблюдения ШВН‑12U‑тип 6‑НЕРЖ БРМТ.468373.006
Шкаф имеет:
  • цельнометаллический корпус с цельнометаллическими дверями спереди и сзади;
  • замки с поворотной ручкой с тягами, закрывающиеся ключом. Два ключа для открывания двери входят в комплект поставки;
  • петли с правой стороны для передней двери, и с левой стороны для задней двери;
  • кабельные вводы – M16 – 4 шт.; M20 – 2 шт. и М25 – 2 шт., расположенные сверху над дверью сзади и снизу под дверью сзади;
  • кабельные органайзеры вертикальные;
  • полку для оборудования, например компьютера, и т.п.;
  • рубильник 2 полюсный С16А 6кА (1 шт.);
  • один блок розеток 220 В 50 Гц высотой 1U;
  • одну панель высотой 3U для монтажа дополнительного модульного оборудования типа выключатели автоматические и т.д.;
  • фильтры воздушные;
  • блок вентиляторов с уровнем шума вентиляторов не более 34 дБА;
  • терморегулятор, устанавливаемый на DIN-рейку на панели для монтажа дополнительного оборудования;
  • блок питания MEANWELL DR-15-12 для питания вентиляторов (1шт.), установленный на DIN-рейку на панели для монтажа дополнительного оборудования;
  • выключатель автоматический с номинальным током срабатывания 16 А;
  • ножки шкафа, регулируемые по высоте с передней стороны;
  • колеса с задней стороны для перемещения в пределах помещения;
  • шину заземления для заземления оборудования;

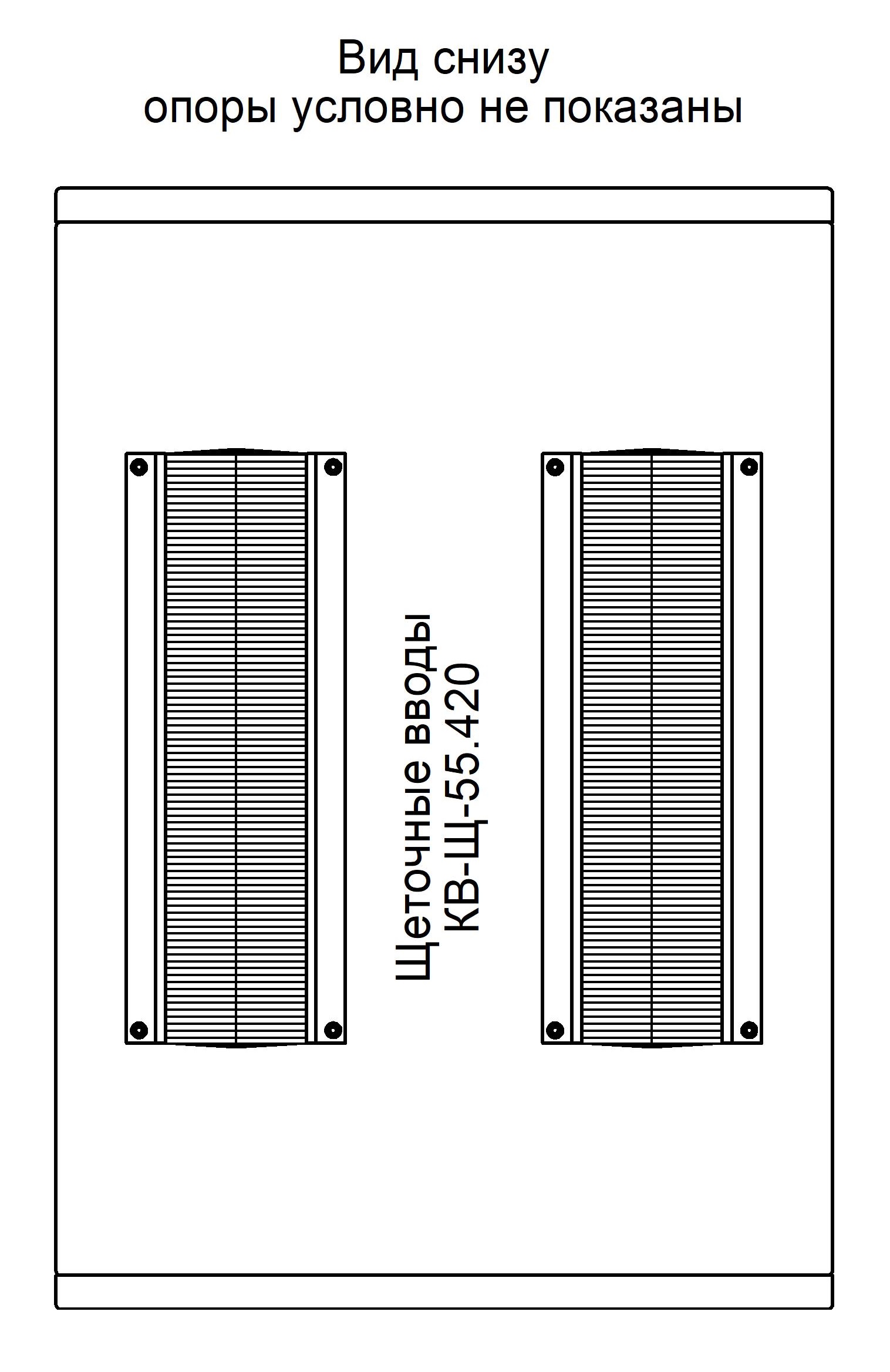

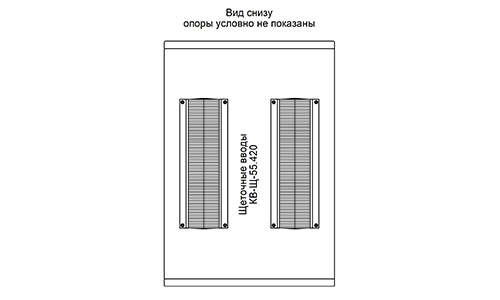

  • два щёточных ввода для кабелей снизу;
  • электрическое соединение всех отдельных металлических частей и возможность защитного заземления;
  • болт М6, расположенный внутри в нижней части шкафа, для подключения к внешнему заземлителю.

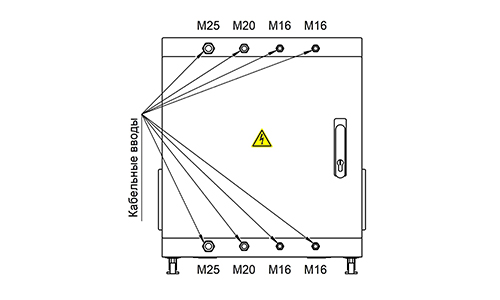

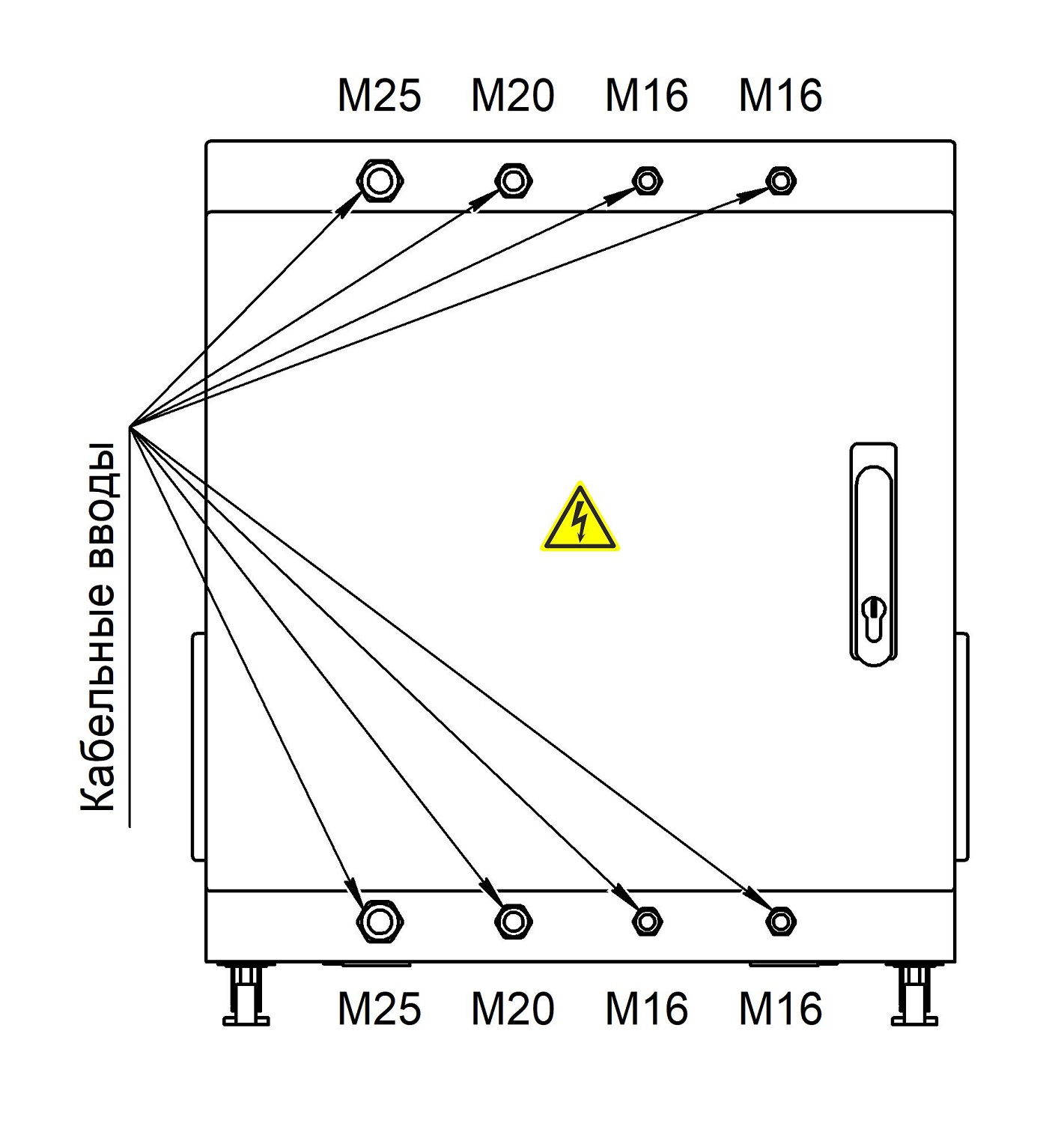

Типы кабельных вводов, их характеристики и назначение:

Тип кабельного ввода Кол., шт. Назначение
сверху снизу
M16х1,5 4 4 Ввод кабеля с наружным диметром (4…8) мм
M20х1,5 2 2 Ввод кабеля с наружным диметром (10…14) мм
M25х1,5 2 2 Ввод кабеля с наружным диметром (13…18) мм
Наименование параметра, единица измерений Значение
Номинальное напряжение питающей сети, В 220
Номинальная частота питающей сети, Гц 50
Максимальный ток по цепи переменного напряжения 220 В 50Гц, А * 16 или 20
Количество розеток 220 В 50 Гц, шт. 8
* - в типовой поставке шкафа установлен рубильник двухполюсный на 16 А. Возможна установка рубильника двухполюсного на 20 А по запросу проектировщика или заказчика.

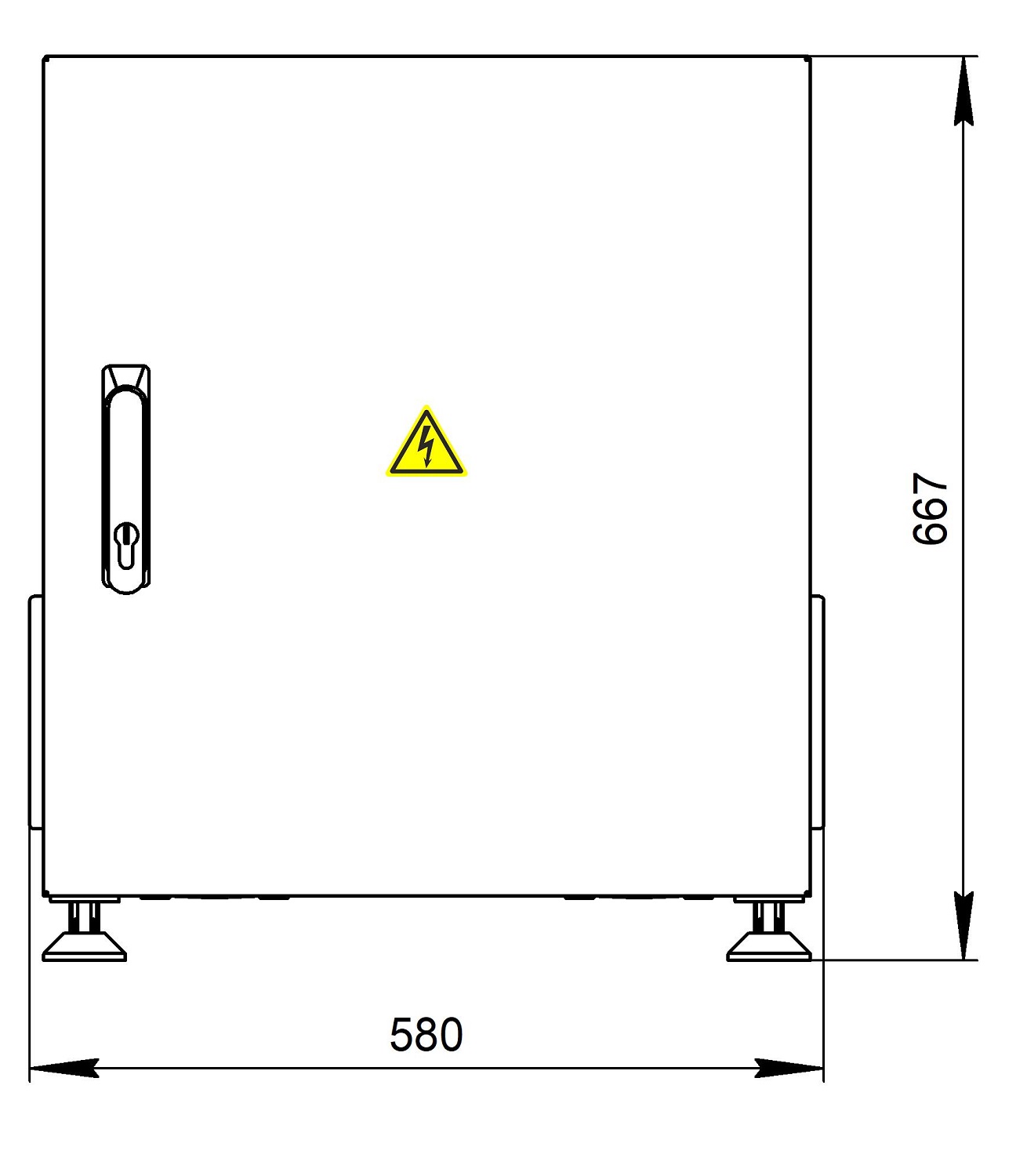

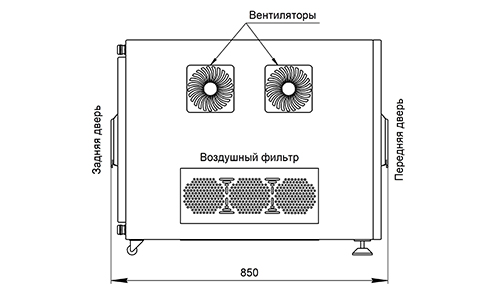

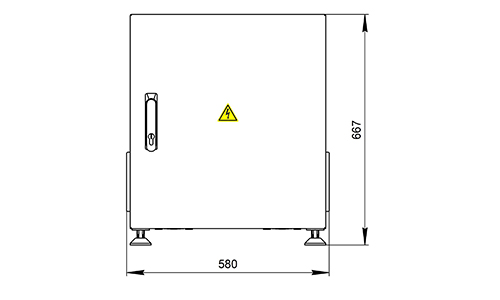

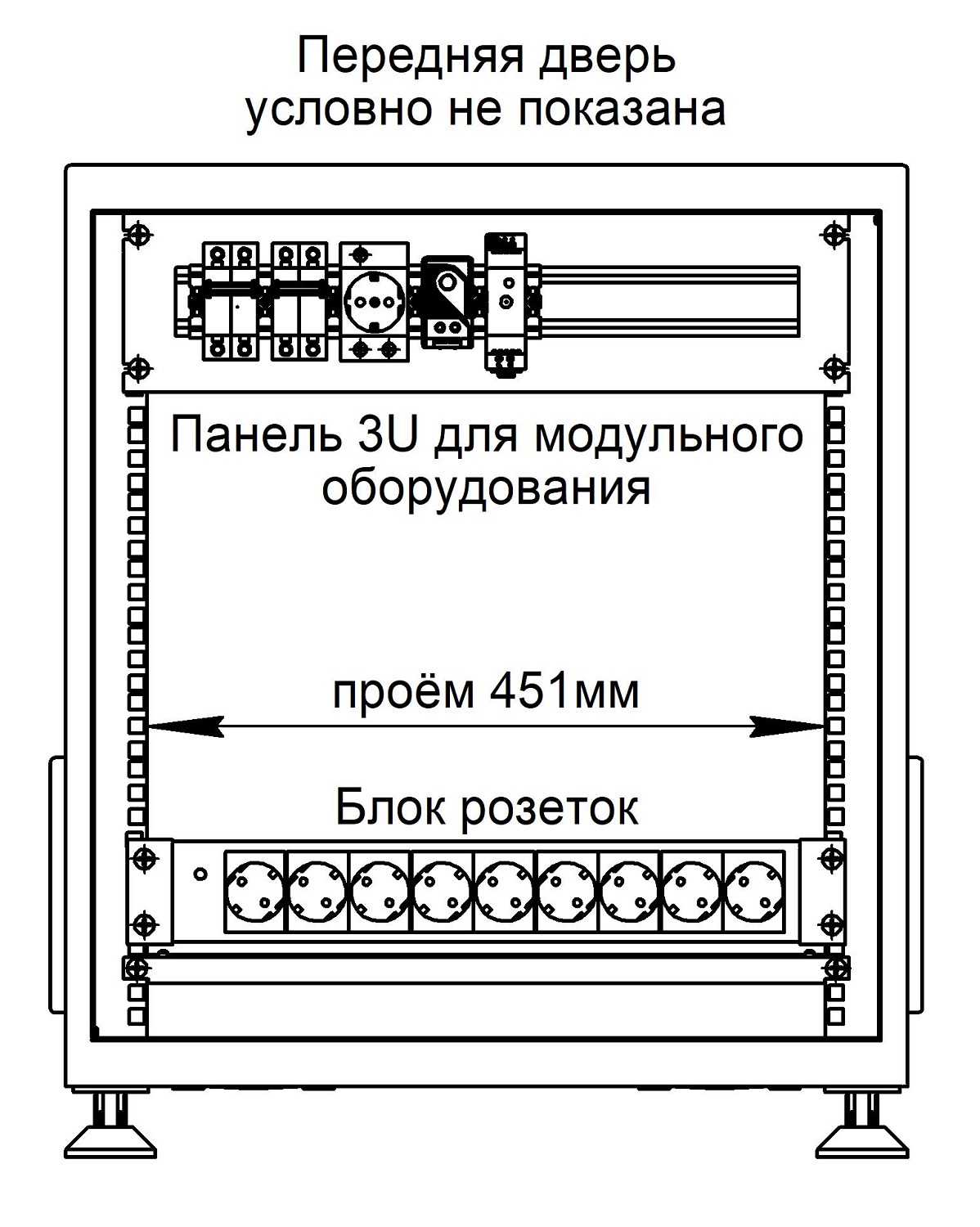

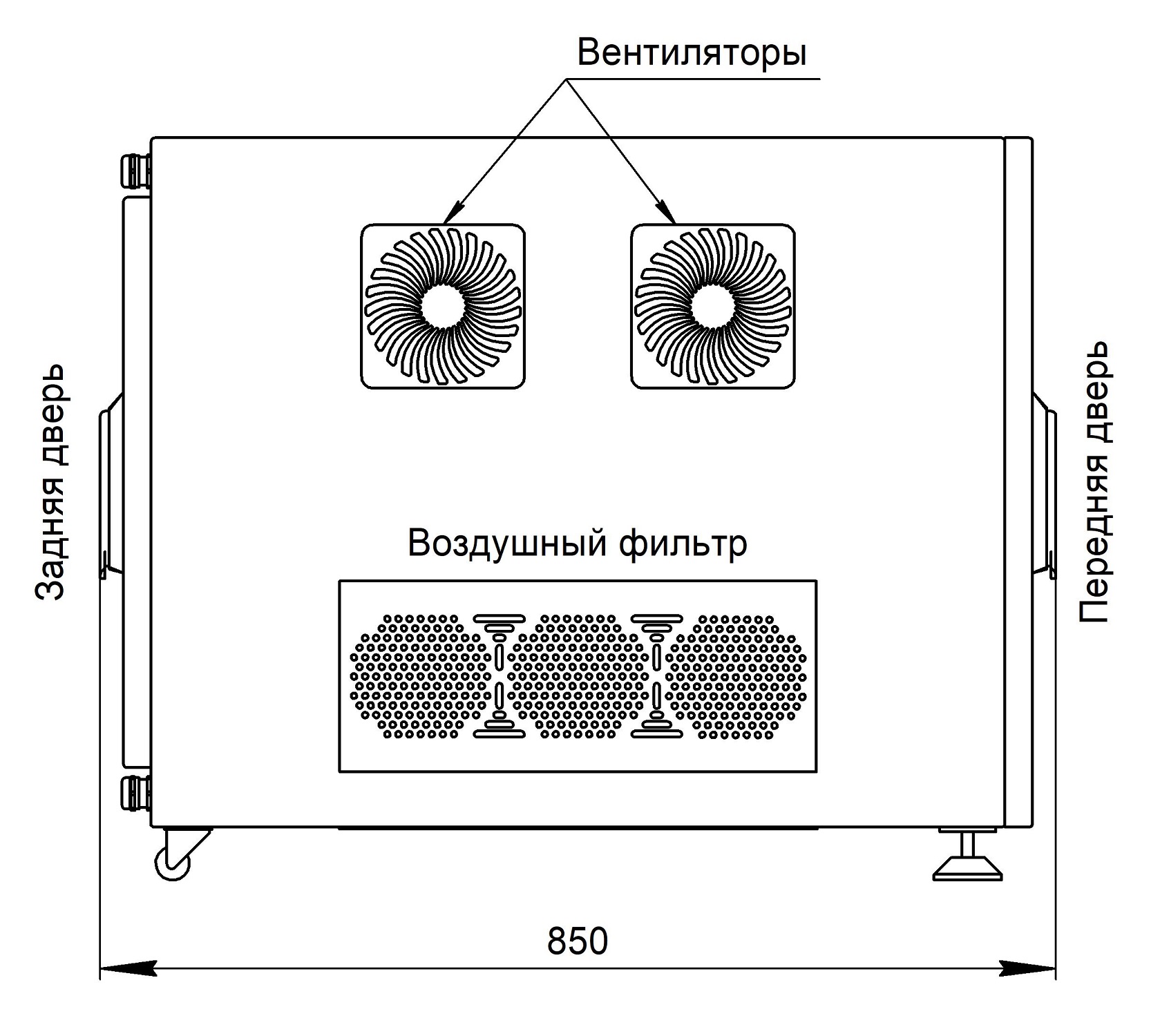

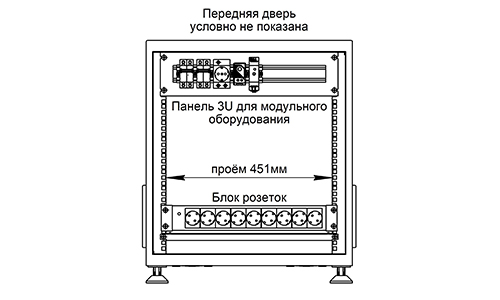

Общий вид, габаритные и установочные размеры шкафа ШВН‑12U‑тип 6‑НЕРЖ
Общий вид, габаритные и установочные размеры шкафа ШВН‑12U‑тип 6‑НЕРЖ
