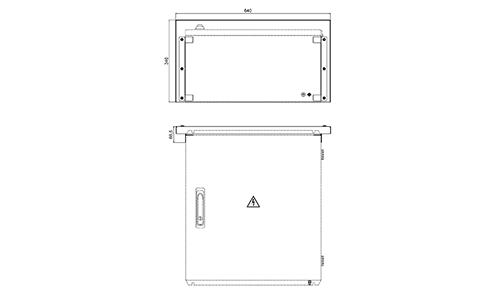

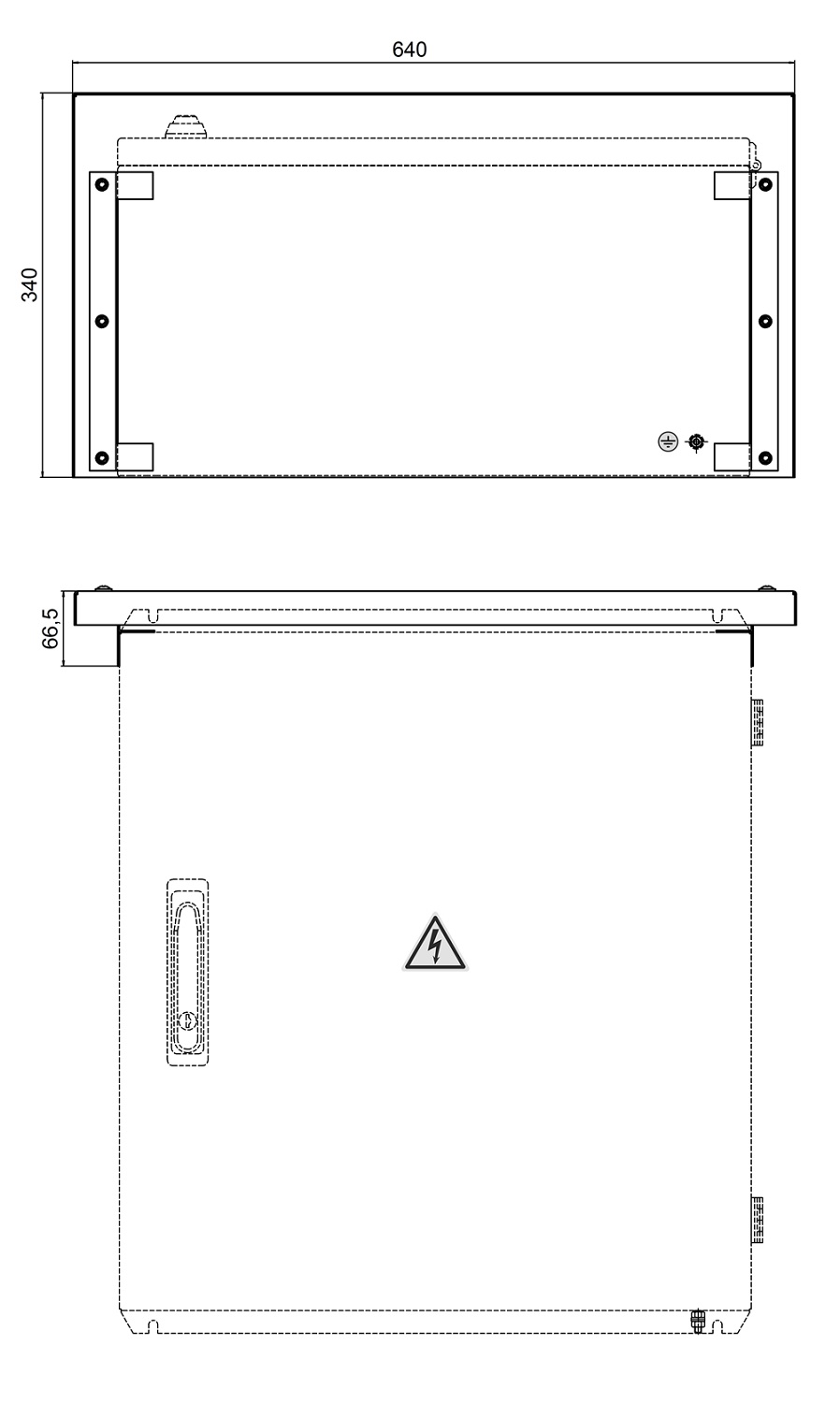

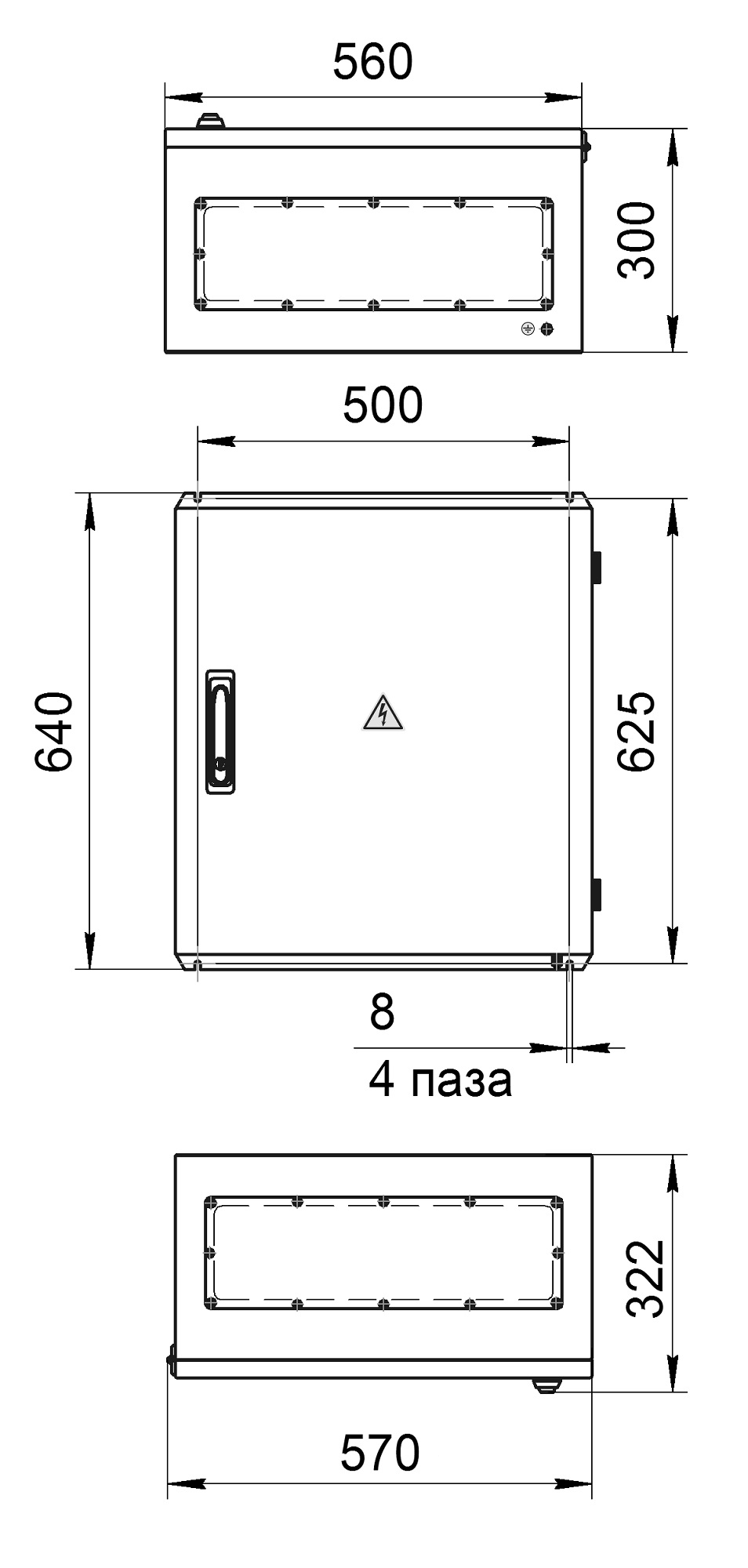

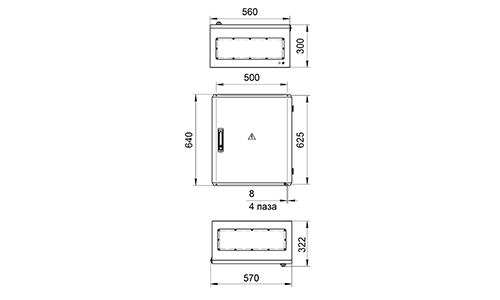

Общий вид, габаритные и установочные размеры шкафа ШВН‑12U‑тип 8
(шкаф) предназначен для установки оборудования видеонаблюдения.
Климатическое исполнение – УХЛ2 по ГОСТ 15150‑69, но для работы в диапазоне температур от минус 25 до +50 °С и относительной влажности воздуха до 100 % при температуре 25 °С.
Степень защиты корпуса IP65 по ГОСТ 14254‑2015.
Масса не более 25 кг.
Габаритные размеры не более 640х570х322 мм.

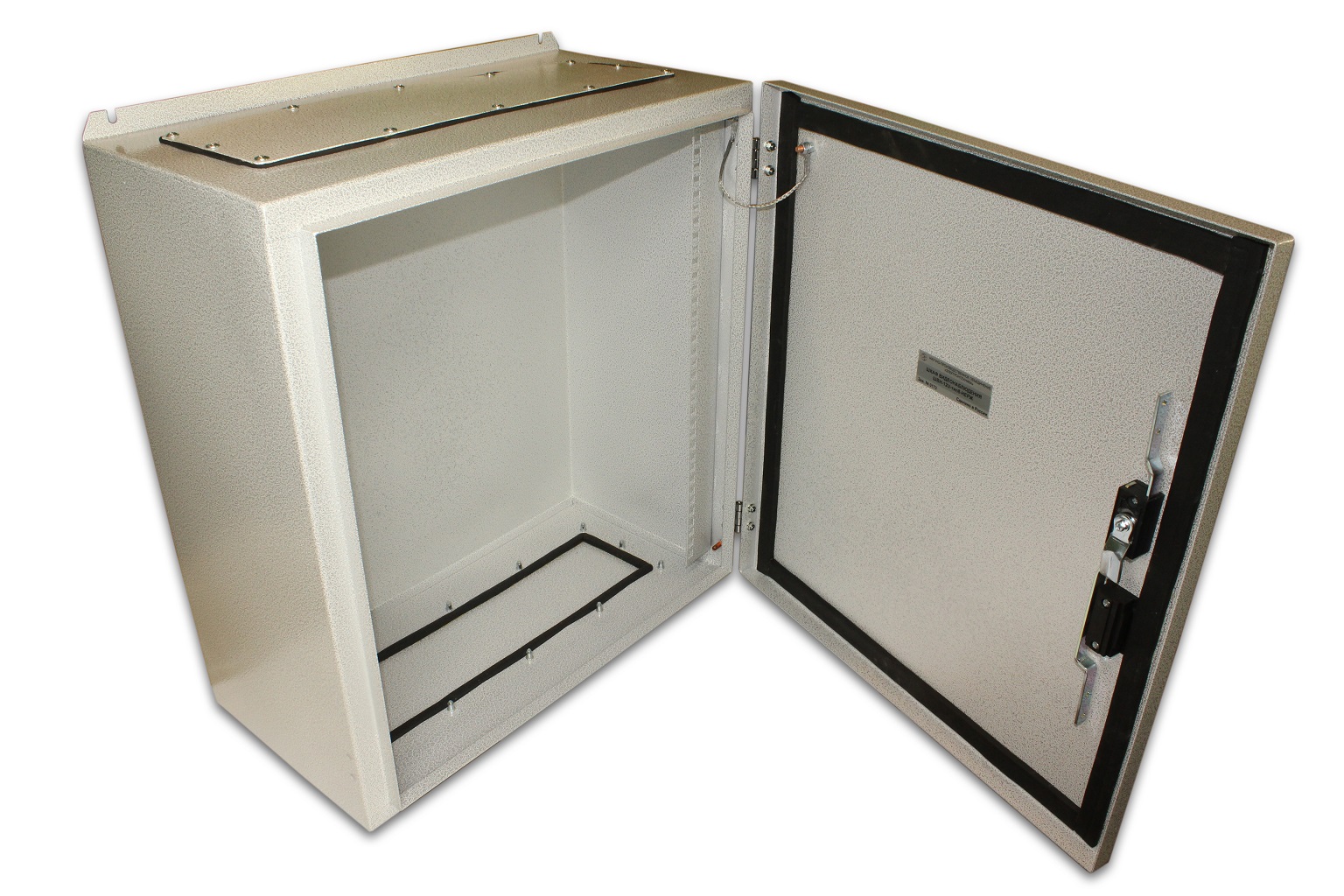

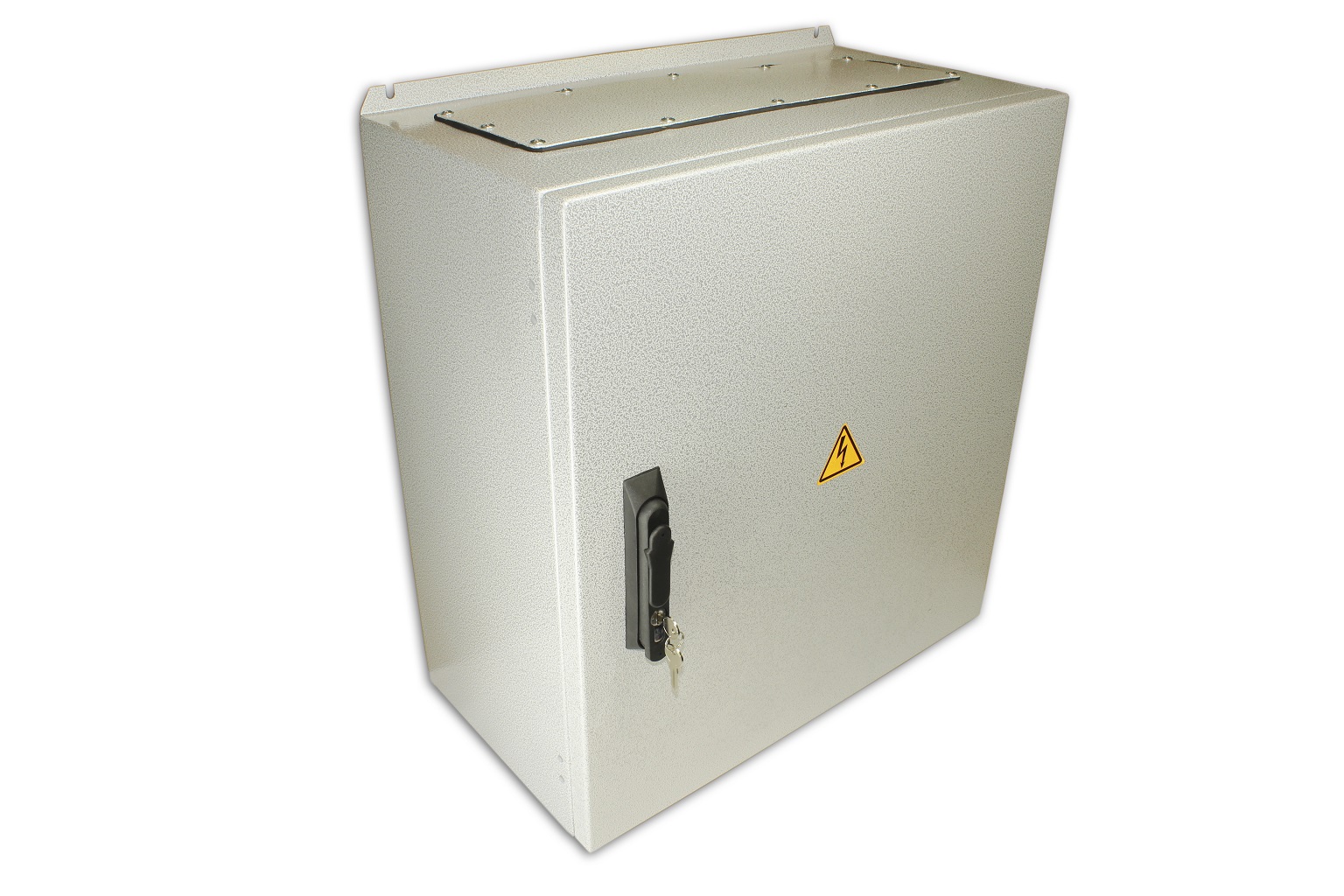

Корпус - металлический из нержавеющей стали толщиной 1,5 мм, навесного исполнения с декоративным полимерным покрытием с четырьмя отверстиями для крепления на вертикальной плоскости винтами М6 с наружной стороны.
Кабельные вводы M25, M32, M42 устанавливают на съёмные заглушки, расположенные сверху и снизу шкафа, предварительно просверлив соответствующие отверстия в необходимом для монтажа месте.
На двери шкафа установлены замки с поворотной ручкой с тягами, закрывающиеся ключом. Два ключа для открывания двери входят в комплект поставки.
Типы кабельных вводов, их характеристики и назначение:
Наименование | Кол., шт. |
---|---|
Кабельный ввод M25 | 12 |
Кабельный ввод M32 | 1 |
Кабельный ввод M40 | 3 |
