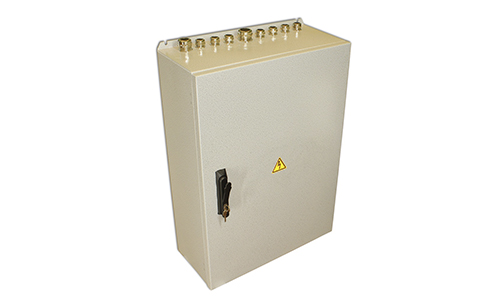

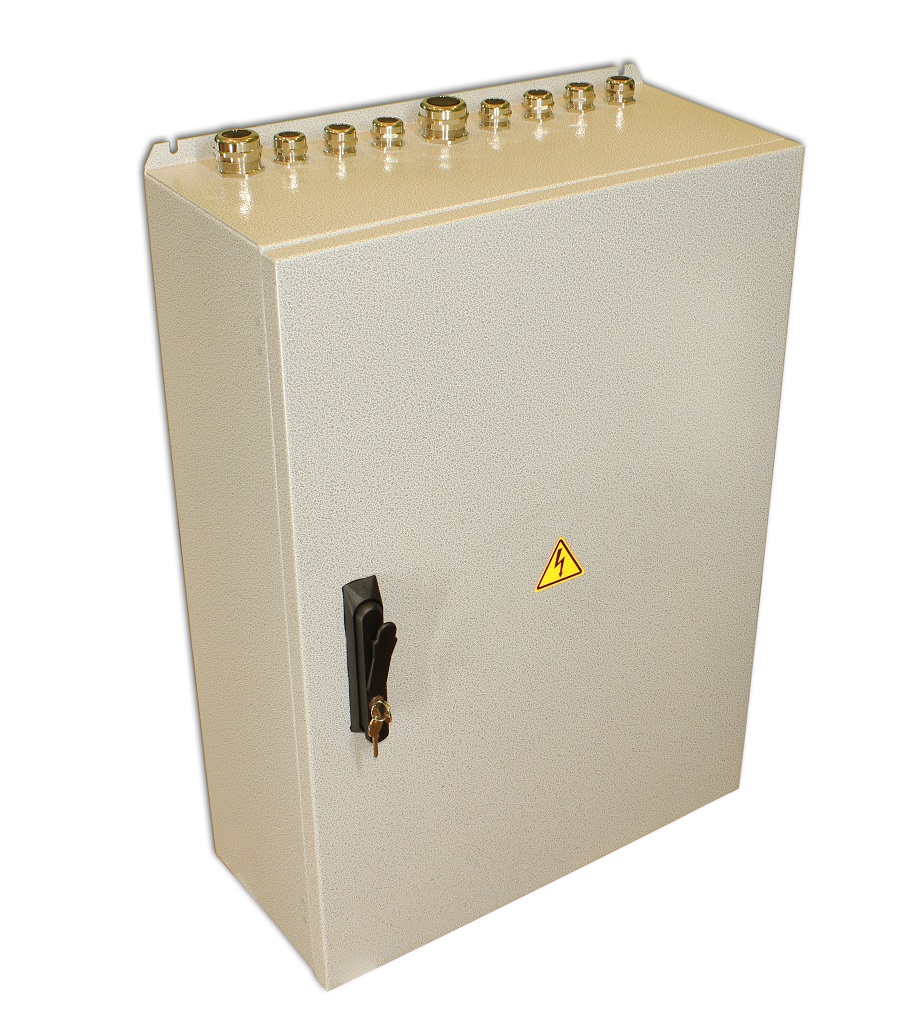

Шкаф видеонаблюдения ШВН‑16U‑тип 2‑НЕРЖ

Шкаф видеонаблюдения ШВН‑16U‑тип 2‑НЕРЖ

(шкаф) предназначен для размещения в нём коммутатора Ethernet-доступа и оптического кросса для организации видеонаблюдения.

Климатическое исполнение – УХЛ2 по ГОСТ 15150‑69, но для работы в диапазоне температур от минус 25 до +50 °С и относительной влажности воздуха до 100 % при температуре 25 °С.

Степень защиты корпуса IP65 по ГОСТ 14254‑2015.

Пылевлагозащищенность кабельных вводов IP67 по ГОСТ 14254‑2015.

Масса не более 37 кг.

Габаритные размеры не более 560х850х520 мм.

Корпус - металлический из нержавеющей стали толщиной 1,5 мм, навесного исполнения с декоративным полимерным покрытием с четырьмя отверстиями для крепления на вертикальной плоскости винтами М6 с наружной стороны.

Пример записи обозначения в документации и при заказе:
Шкаф видеонаблюдения ШВН‑16U‑тип 2‑НЕРЖ БРМТ.468373.002
Шкаф имеет:
  • панель высотой 3U с установленным модульным электрооборудованием для распределения электропитания на коммутатор, оптический кросс, устанавливаемые при монтаже, и на внешние устройства;
  • панель высотой 6U для установки оптического кросса КНу-4 и коммутатора Cisco WS-C2960C-12PC-L или их аналогов с суммарными размерами не более 450х265х60 мм;
  • кабельные вводы с резиновыми заглушками, обеспечивающими пылевлагозащищённость IP68;
  • дверь с замком и тягами. Два ключа для открывания двери входят в комплект поставки.

Электромонтаж модульного электрооборудования производится при подготовке к работе. Перечень модульного электрооборудования и его количество:

Наименование модульного оборудования Кол., шт.
Рубильник двухполюсный 16 А 1
Автоматический выключатель однополюсный С1А 6кА 2
Автоматический выключатель однополюсный С2А 6кА 3
Автоматический выключатель однополюсный С4А 6кА 2
Розетка щитовая 2P+N 16A 250 В 2
Шина нулевая в корпусе 4 ряда по 7 контактов 1

Типы кабельных вводов, их характеристики и назначение:

Тип кабельного ввода Кол., шт. Назначение
сверху снизу
M32х1,5 1 1 Ввод кабеля с наружным диметром (14…21) мм
M25х1,5 5 5 Ввод кабеля с наружным диметром (8…16) мм
M25х1,5 2 2 Ввод кабеля ВОЛС с наружным диметром (8…16) мм
M40х1,5 1 1 Ввод 12 кабелей FTP c наружным диметром 6 мм каждый
Наименование параметра, единица измерений Значение
Номинальное напряжение питающей сети, В 220
Номинальная частота питающей сети, Гц 50
Максимальный ток по цепи переменного напряжения 220 В 50Гц, А * 16 или 20
Количество розеток 220 В 50 Гц, шт. 2
* - в типовой поставке шкафа установлен рубильник двухполюсный на 16 А. Возможна установка рубильника двухполюсного на 20 А по запросу проектировщика или заказчика.

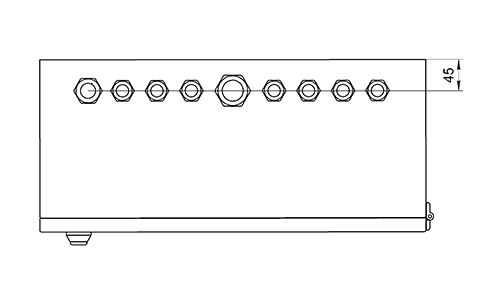

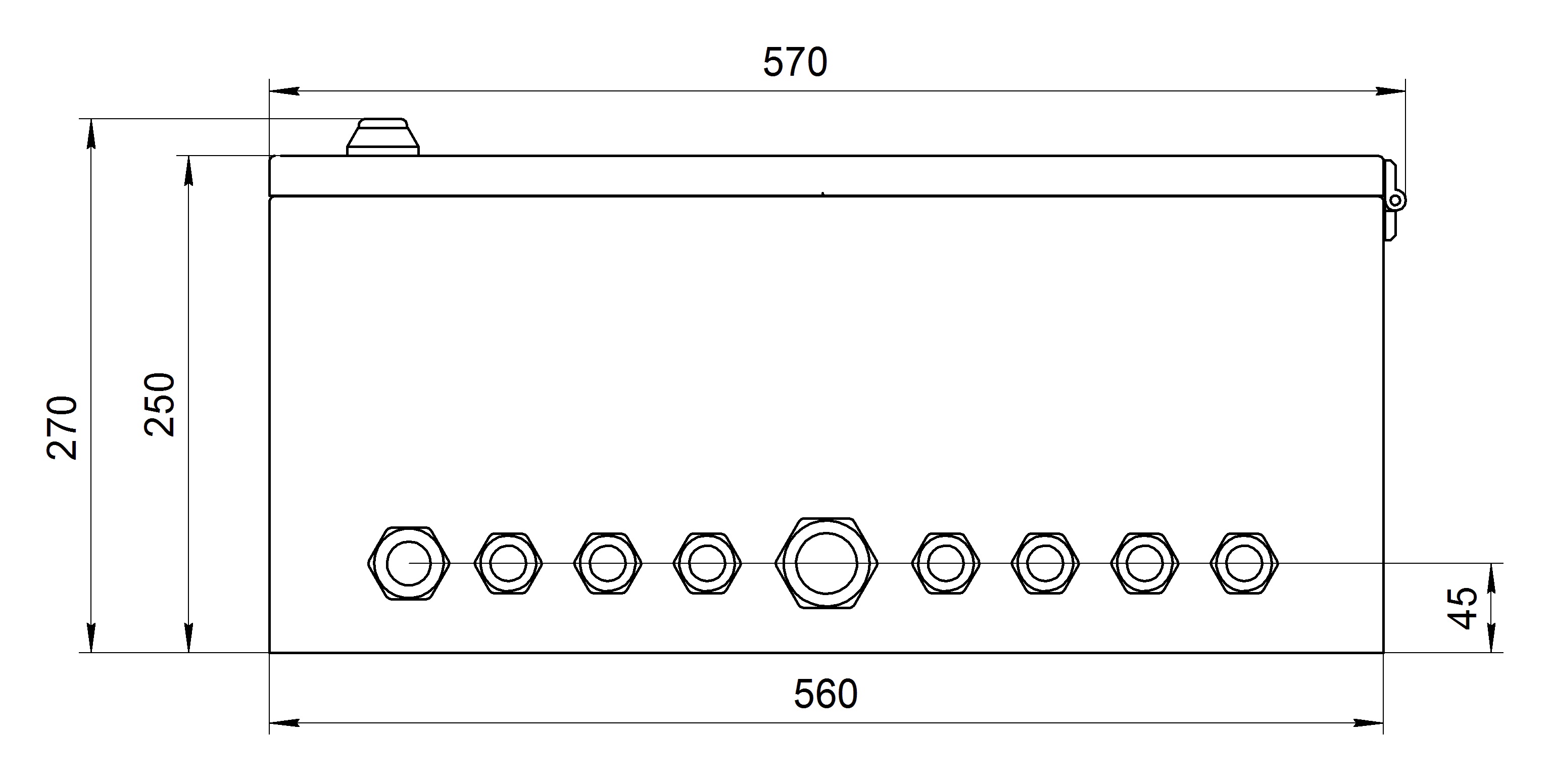

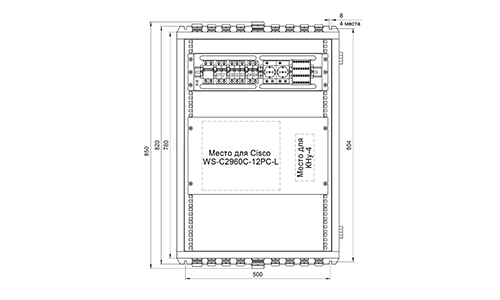

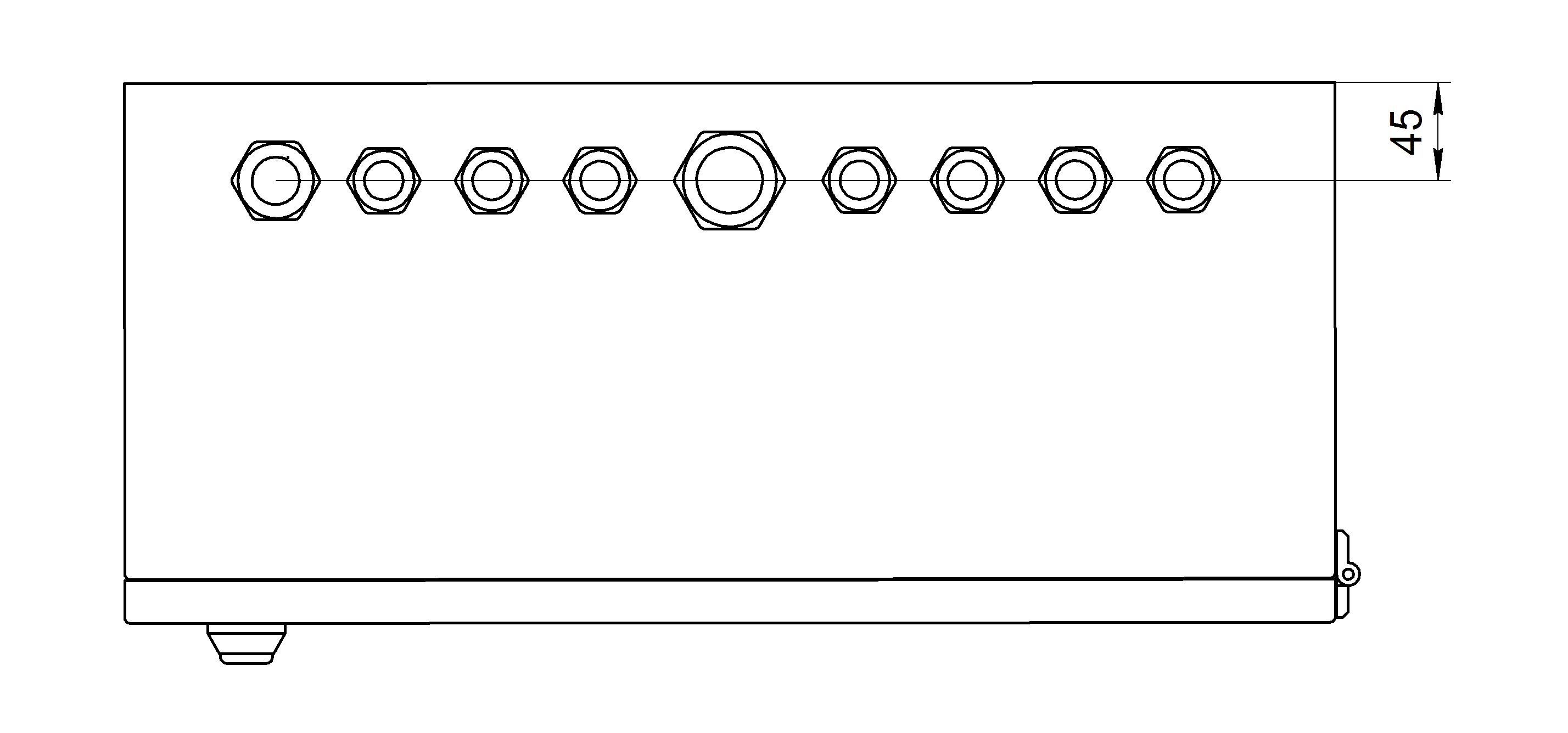

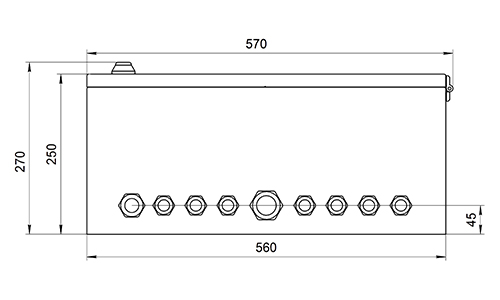

Общий вид, габаритные и установочные размеры шкафа ШВН‑16U‑тип 2‑НЕРЖ

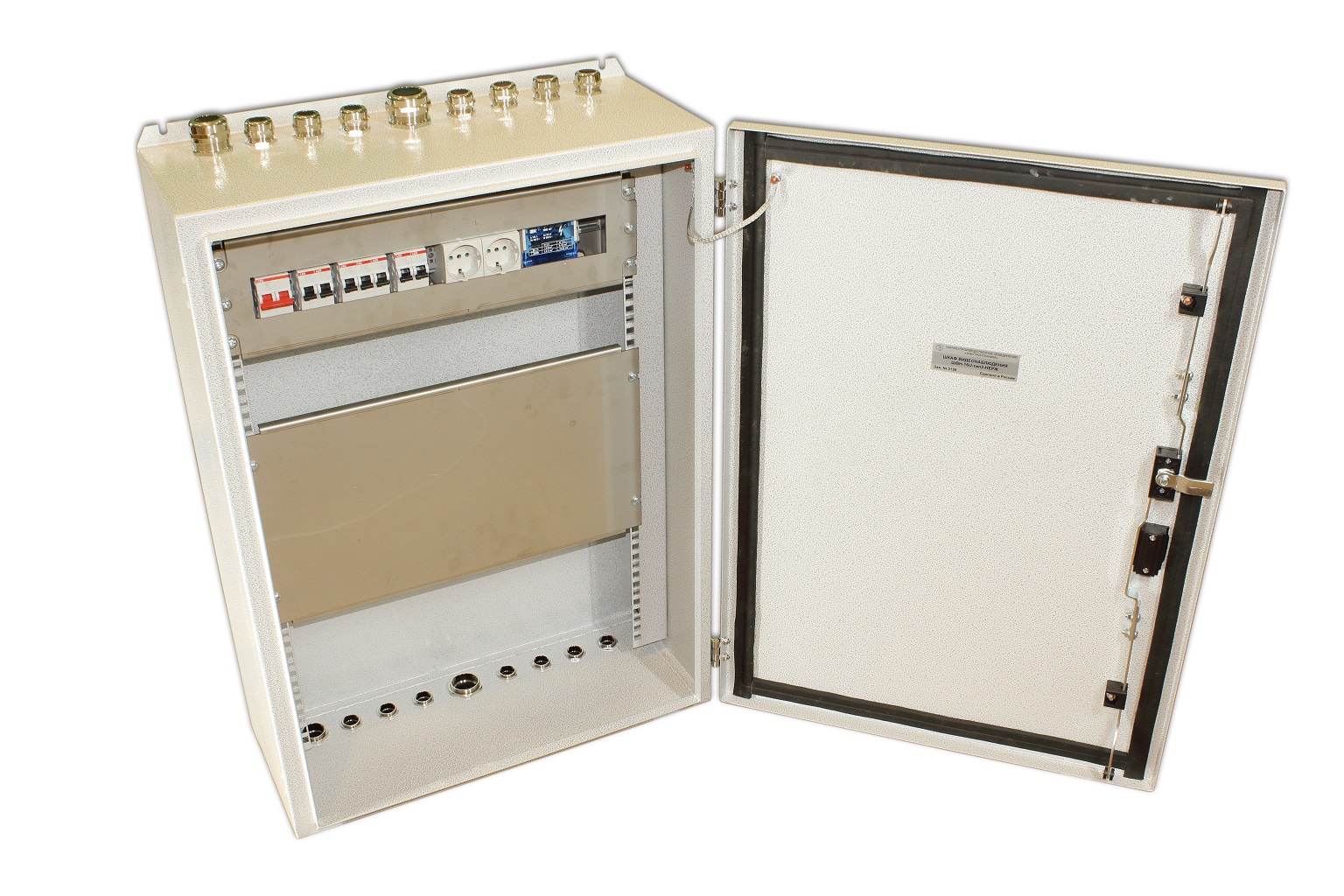

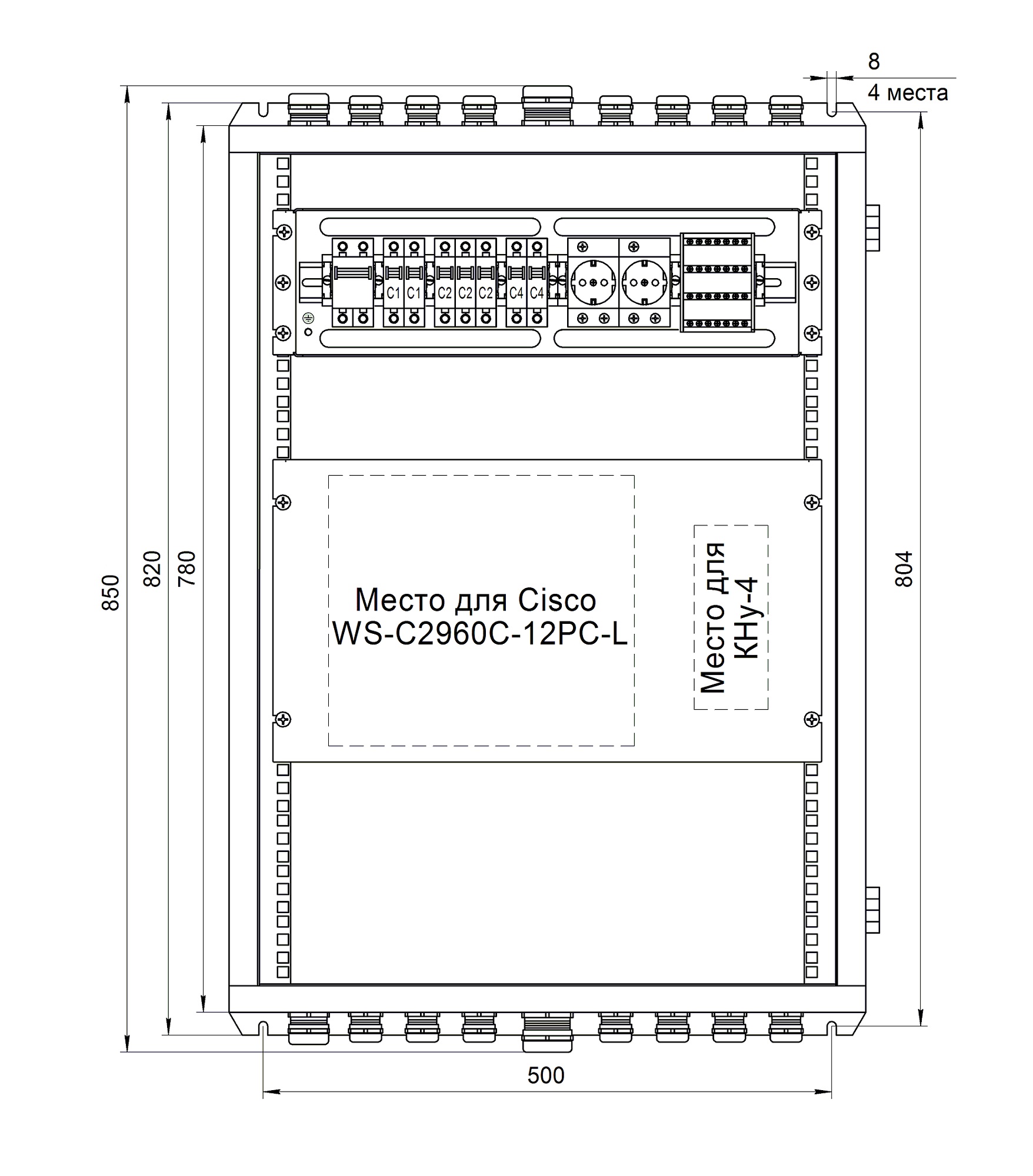

Общий вид внутренней компоновки и расположения кабельных вводов шкафа ШВН‑16U‑тип 2‑НЕРЖ
