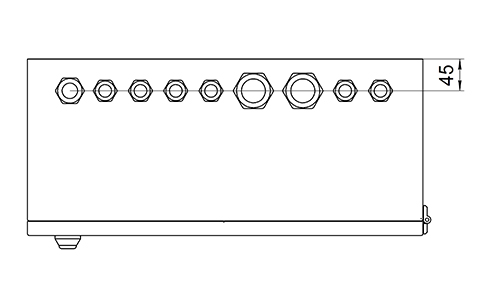

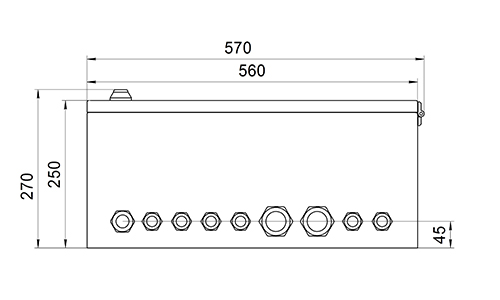

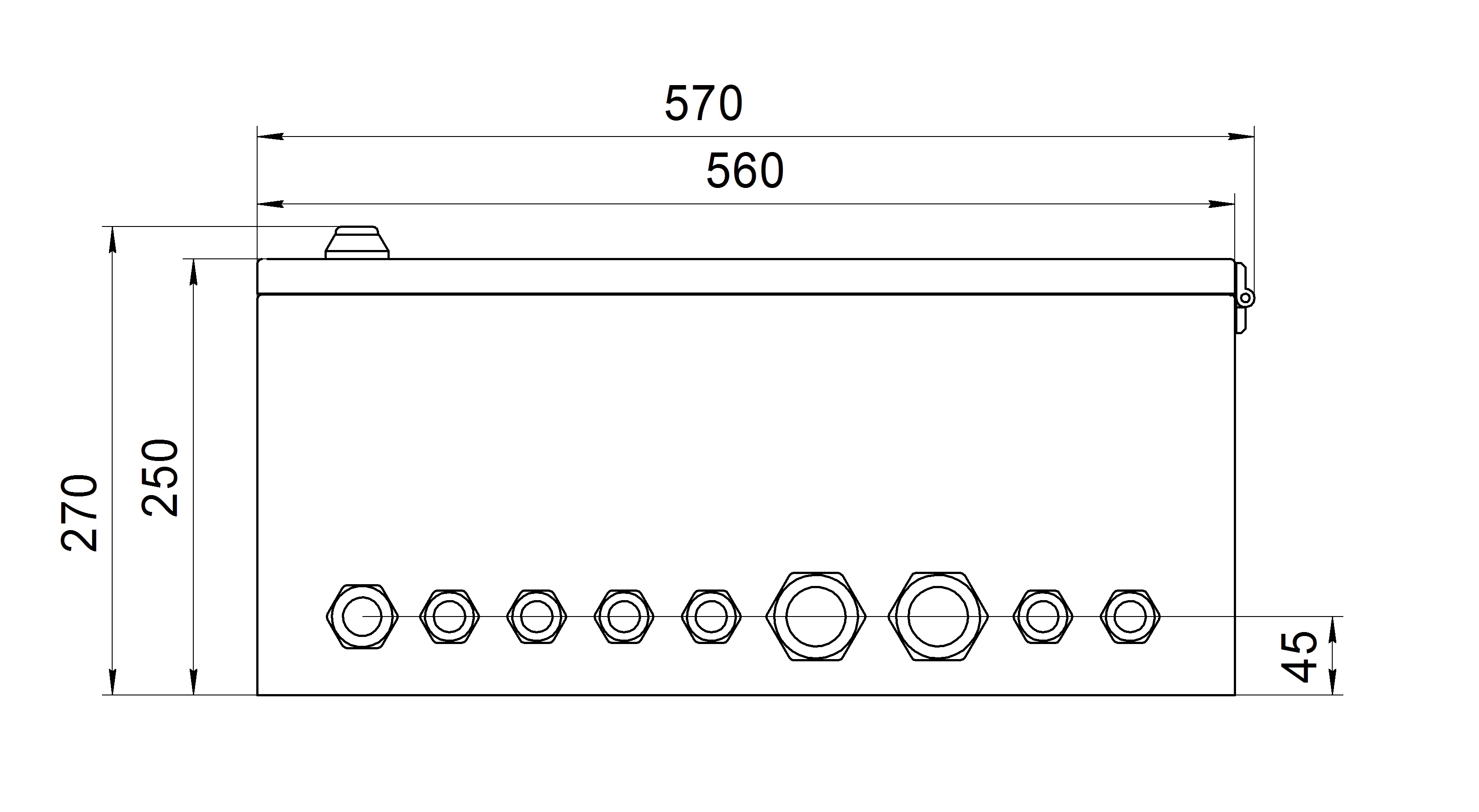

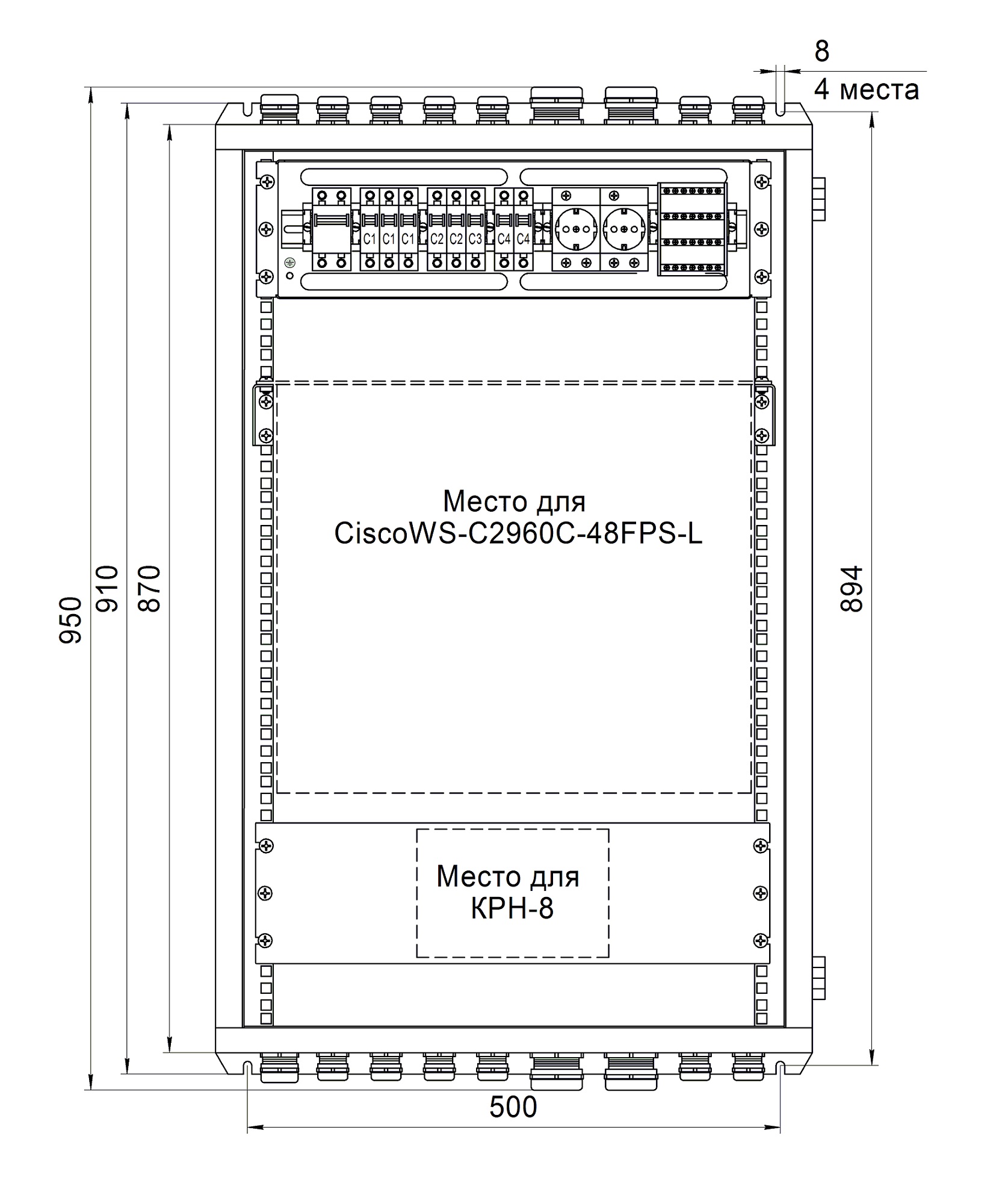

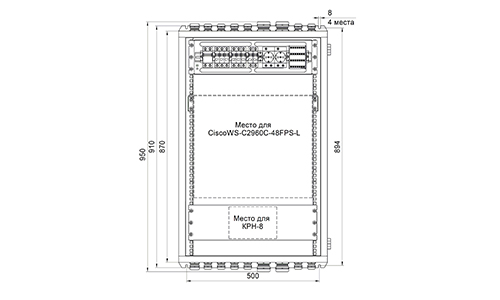

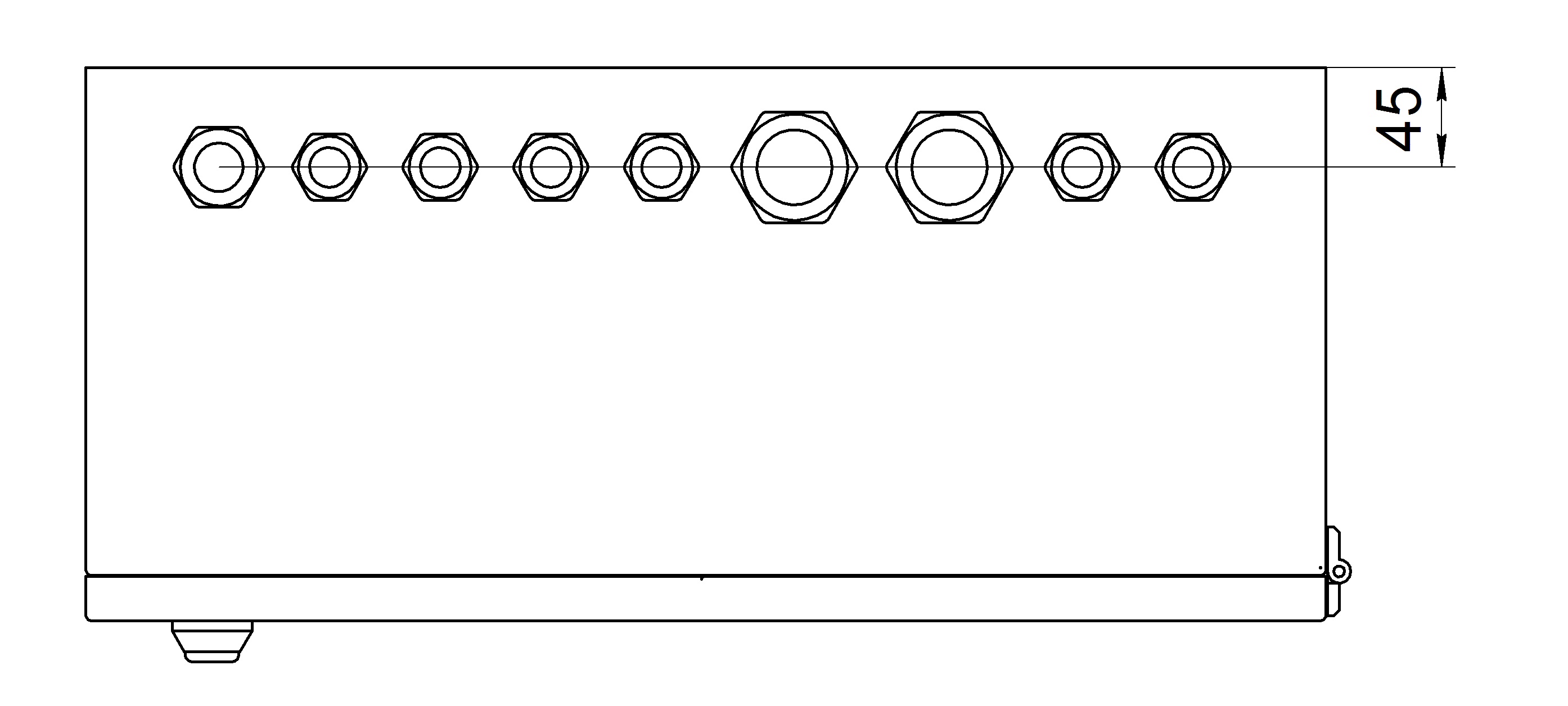

Общий вид, габаритные и установочные размеры шкафа ШВН‑18U‑тип 3-НЕРЖ
- +7 (4832) 51-02-40
- et@et32.ru
- РОССИЯ, 241031, г. Брянск, бульвар Щорса, 1, оф.301

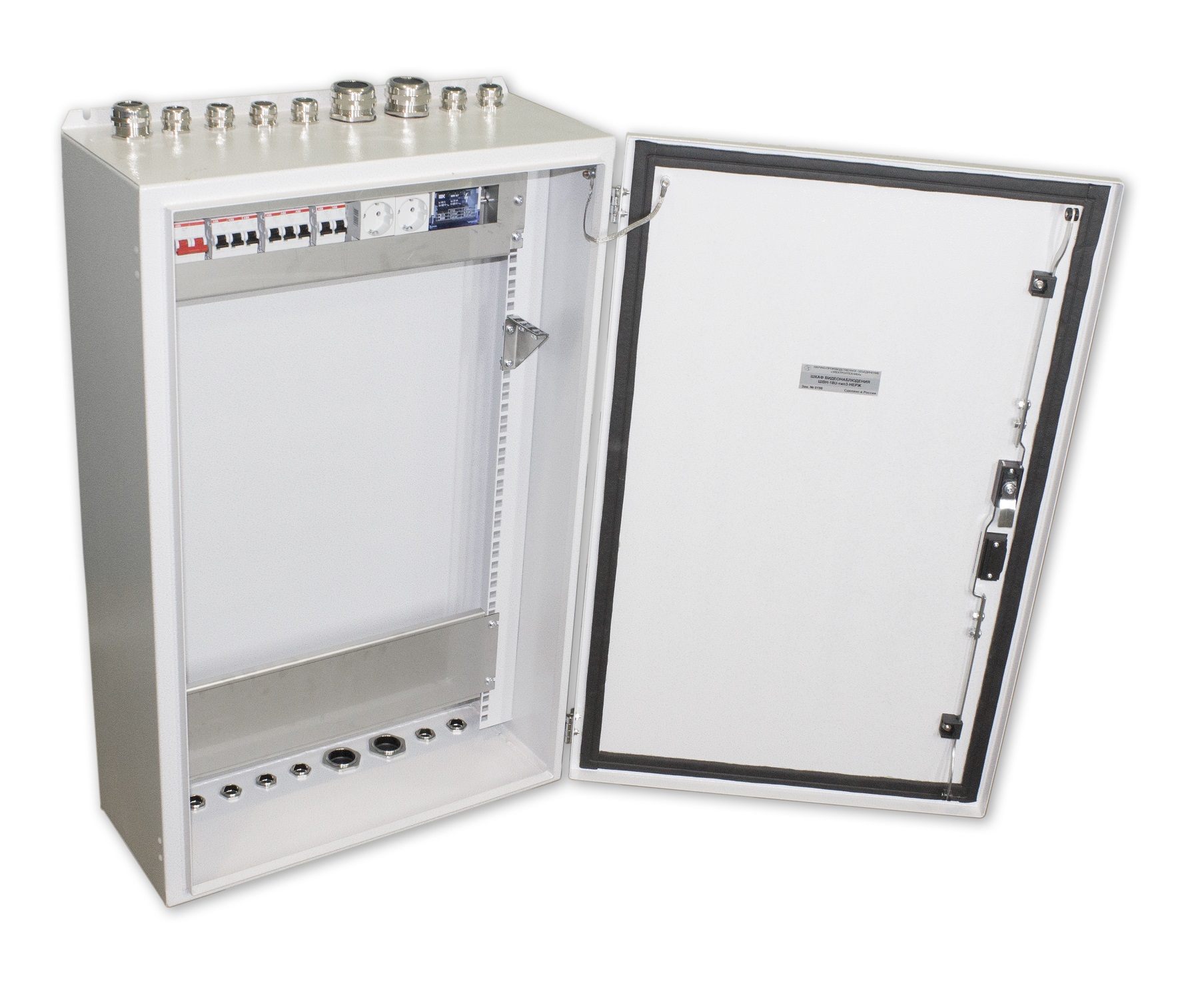

Шкаф видеонаблюдения ШВН‑18U‑тип 3-НЕРЖ
Шкаф видеонаблюдения ШВН-18U-тип 3-НЕРЖ
(шкаф) предназначен для размещения в нём рабочих станций, коммутаторов Ethernet-доступа, оптического, кроссового, модульного оборудования или иного для организации видеонаблюдения в метрополитене.
Климатическое исполнение – УХЛ2
Степень защиты корпуса IP65
Пылевлагозащищенность кабельных выводов – IP67
Масса шкафа не более 32 кг
Габаритные размеры не более 570х950х270 мм
ПЕРЕЧЕНЬ ОБОРУДОВАНИЯ
| Наименование оборудования | Кол., шт. |
|---|---|
| Рубильник двухполюсный 40 А | 1 |
| Автоматический выключатель однополюсный: | |
|
- С1А 6кА
|
3 |
|
- С2А 6кА
|
3 |
|
- С4А 6кА
|
2 |
| Розетка щитовая 2P+N 16A 250 В | 2 |
| Шина нулевая в корпусе 4 ряда по 7 контактов | 1 |
Характеристики кабельных вводов
| Тип | Кол., шт. | Наружный диаметр кабеля, мм |
|
|---|---|---|---|
| сверху | снизу | ||
| M25 | 6 | 6 | 13…18 |
| M32 | 1 | 1 | 14…25 |
| M42 | 2 | 2 | 23…34 |
