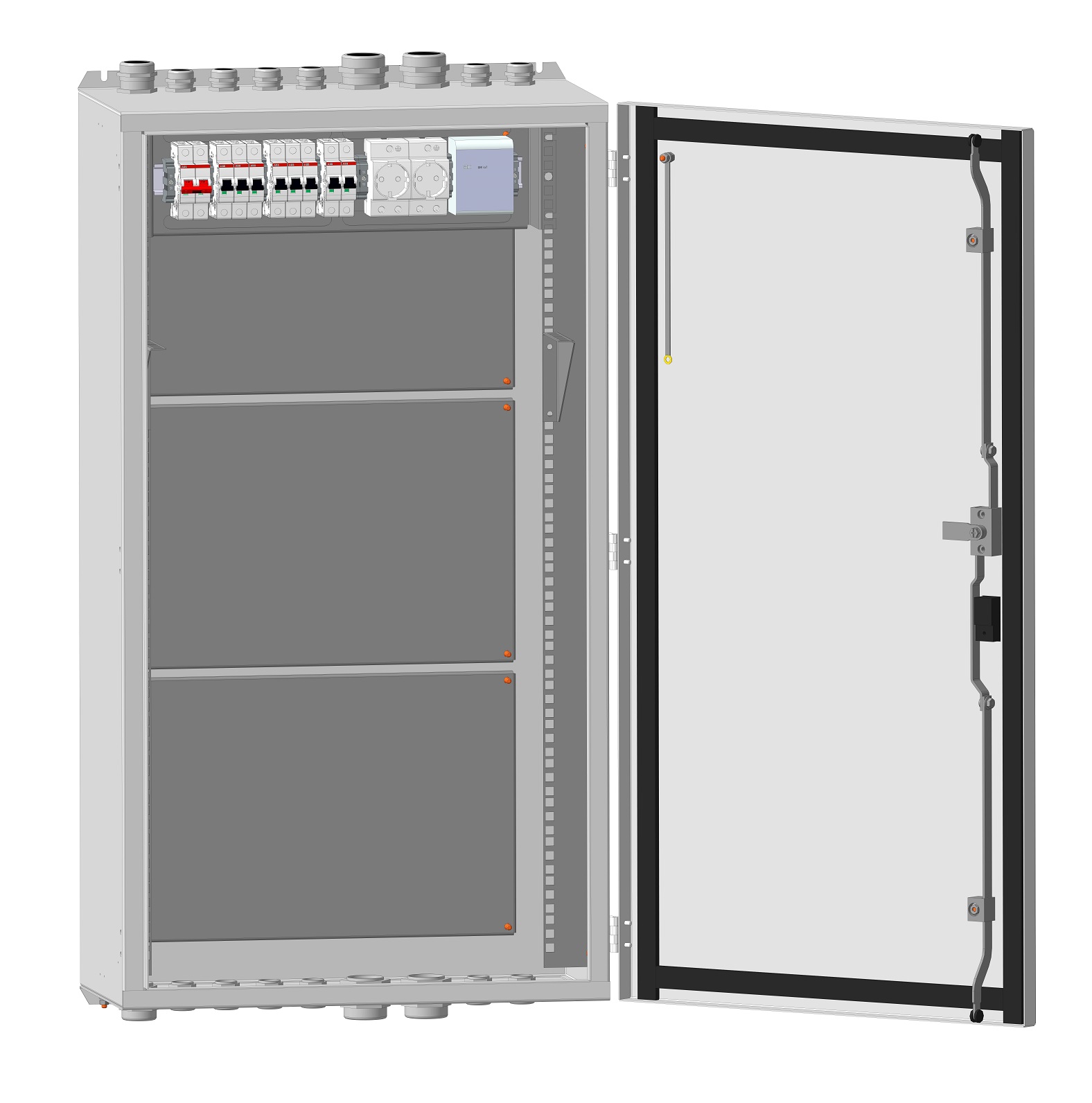

Шкаф видеонаблюдения ШВН-21U-тип 12-НЕРЖ

Шкаф видеонаблюдения ШВН-21U-тип 12-НЕРЖ

(шкаф) предназначен для размещения в нём рабочих станций, коммутаторов Ethernet-доступа, оптического, кроссового, модульного оборудования или иного для организации видеонаблюдения в метрополитене.

Климатическое исполнение – УХЛ2

Степень защиты корпуса IP65

Пылевлагозащищенность кабельных выводов – IP67

Масса шкафа не более 45 кг

Габаритные размеры не более 570х1095х320 мм

Пример записи обозначения в документации и при заказе:
Шкаф видеонаблюдения ШВН-21U-тип 12-НЕРЖ БРМТ.468373.023

ПЕРЕЧЕНЬ ОБОРУДОВАНИЯ

Наименование оборудования Кол., шт.
Рубильник двухполюсный 40 А 1
Автоматический выключатель однополюсный:
- С1А 6кА
3
- С2А 6кА
3
- С4А 6кА
2
Розетка щитовая 2P+N 16A 250 В 2
Шина нулевая в корпусе 4 ряда по 7 контактов 1

Характеристики кабельных вводов

Тип Кол., шт. Наружный
диаметр
кабеля, мм
сверху снизу
M25 6 6 13…18
M32 1 1 14…25
M42 2 2 23…34

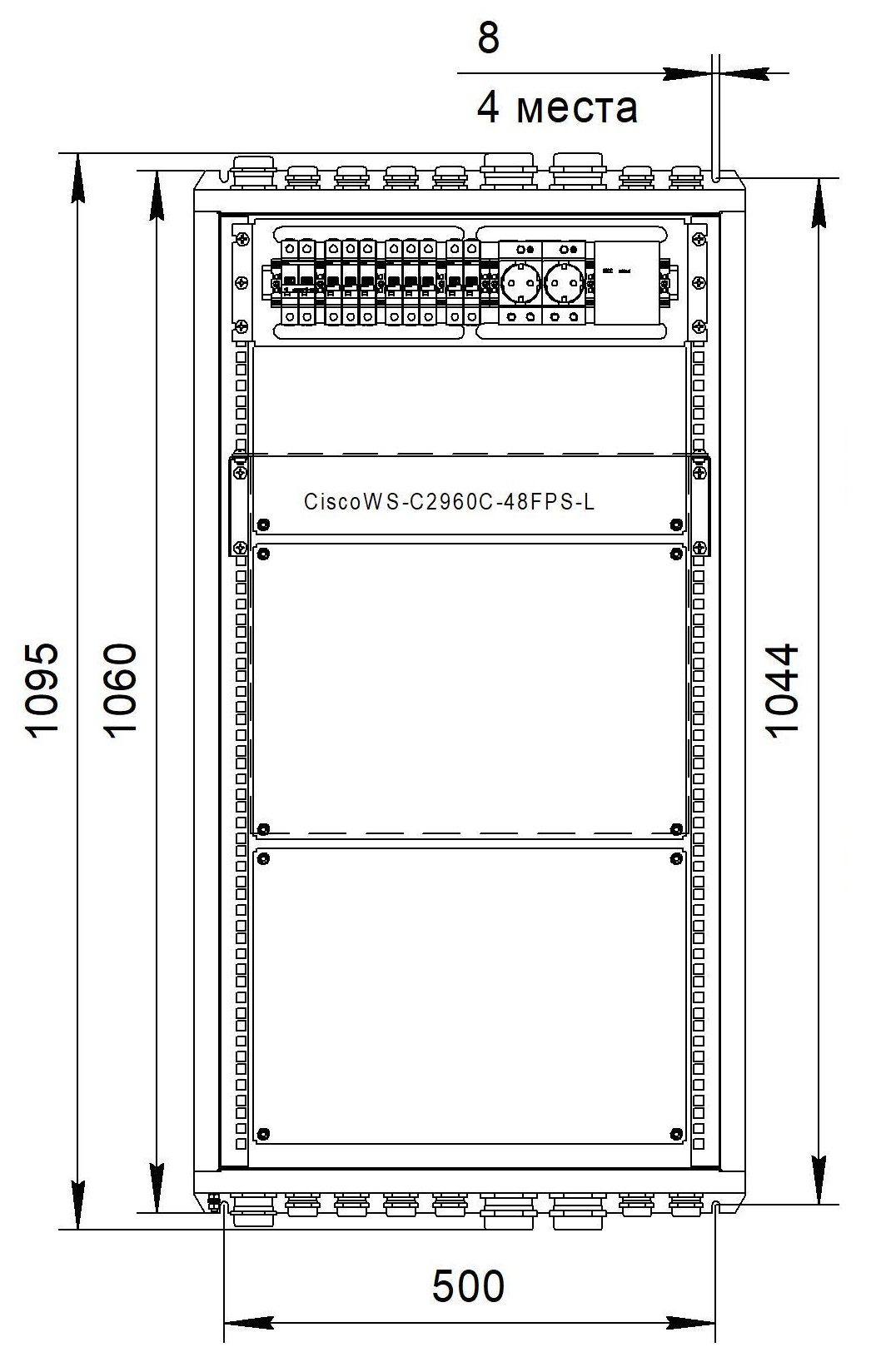

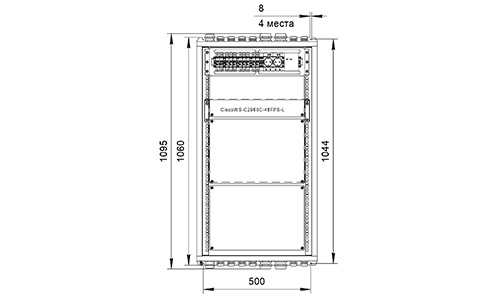

Общий вид, габаритные и установочные размеры шкафа ШВН-21U-тип 12-НЕРЖ

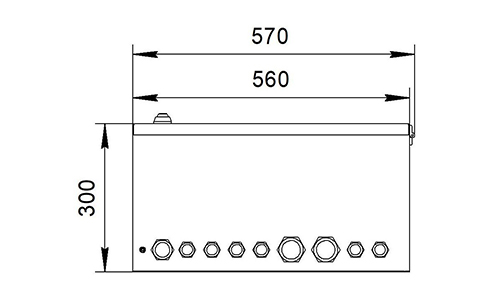

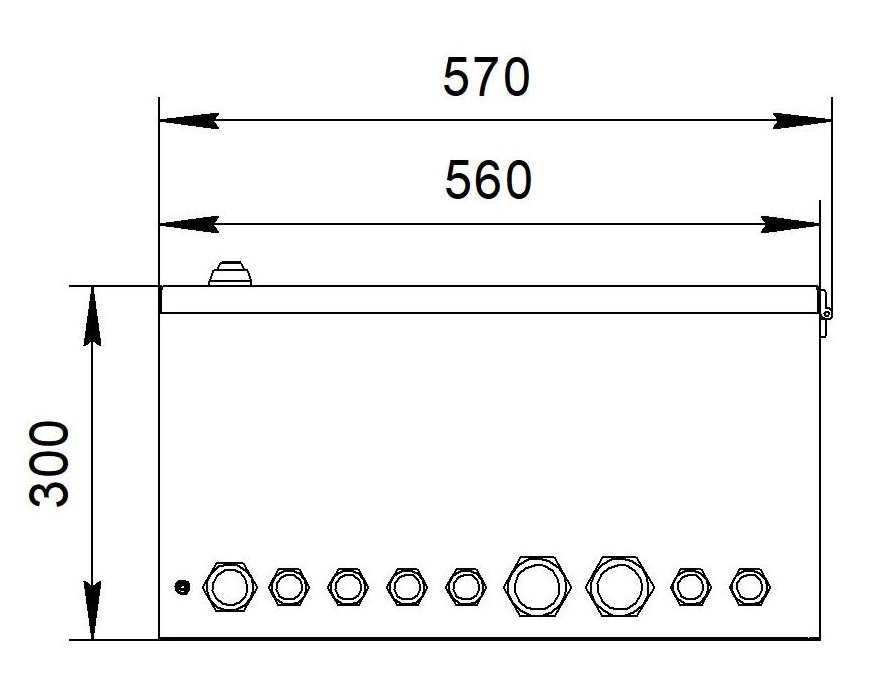

Вид сверху

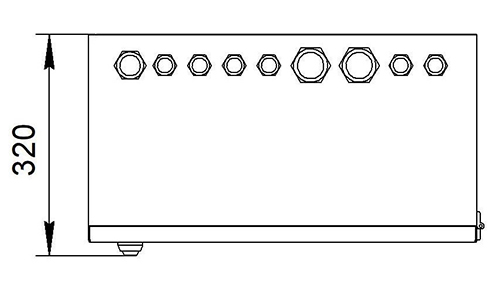

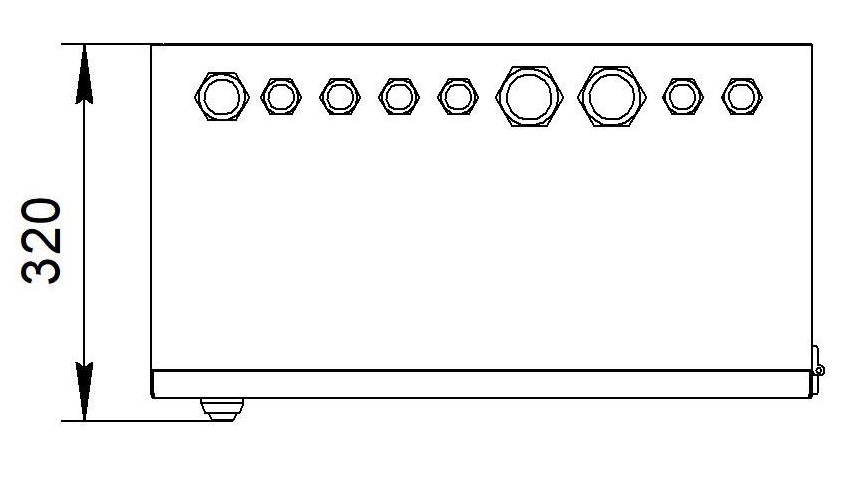

Вид снизу
