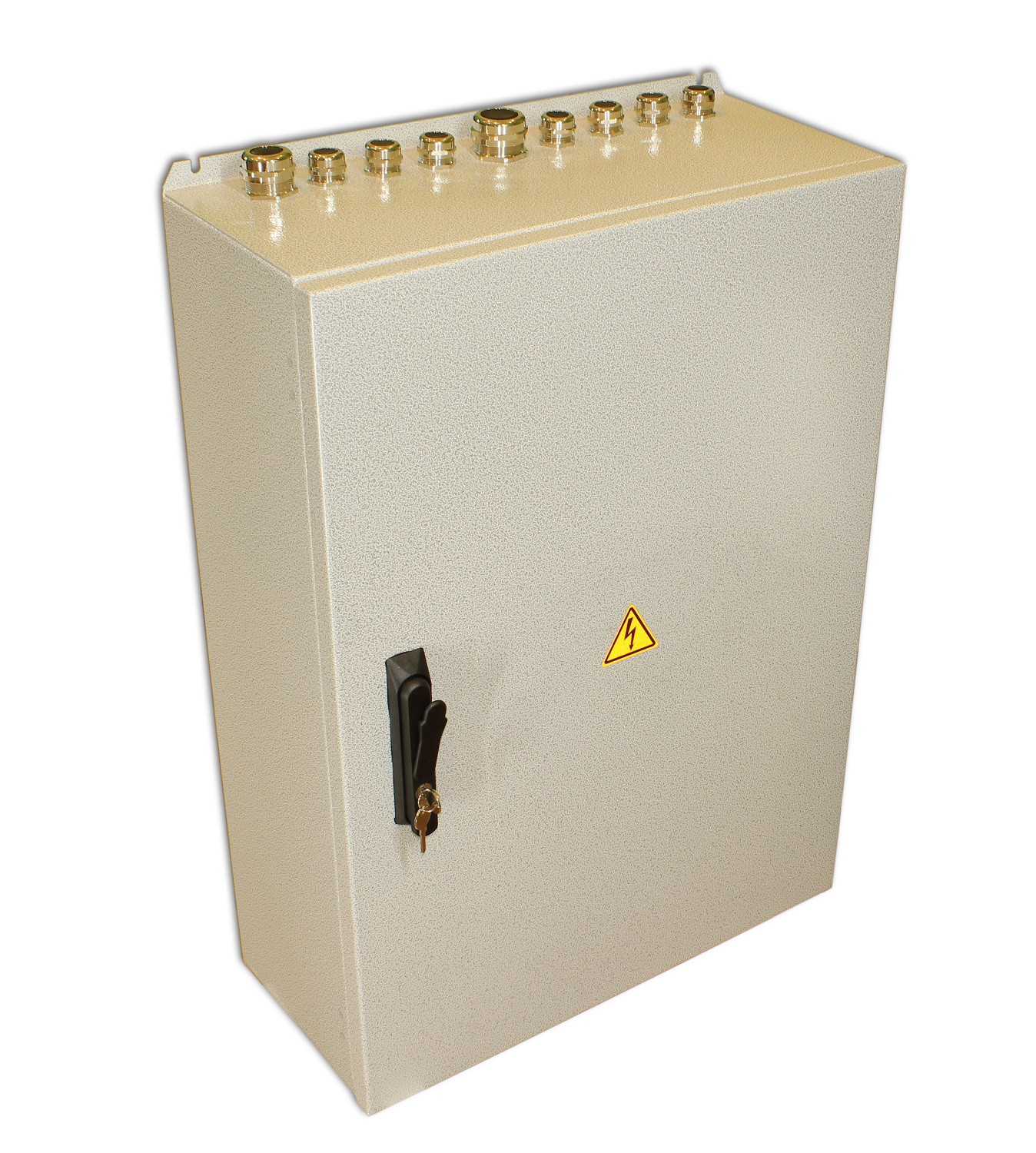

Шкаф видеонаблюдения ШВН‑тип 1

Шкаф видеонаблюдения ШВН‑тип 1

(шкаф) предназначен для размещения коммутатора Ethernet-доступа и оптического кросса для организации видеонаблюдения.

Климатическое исполнение – УХЛ2 по ГОСТ 15150‑69, но для работы в диапазоне температур от минус 25 до +50 °С и относительной влажности воздуха до 100 % при температуре 25 °С.

Степень защиты корпуса IP65 по ГОСТ 14254‑2015.

Пылевлагозащищенность кабельных вводов IP67 по ГОСТ 14254‑2015.

Масса не более 20 кг.

Габаритные размеры не более 410х670х270 мм.

Корпус - металлический из нержавеющей стали толщиной 1,5 мм, навесного исполнения с декоративным полимерным покрытием с четырьмя отверстиями для крепления на вертикальной плоскости винтами М6 с наружной стороны.

Пример записи обозначения в документации и при заказе:
Шкаф видеонаблюдения ШВН‑тип 1 БРМТ.468373.001
Шкаф имеет:
  • панель с установленным модульным электрооборудованием для распределения электропитания на коммутатор, оптический кросс, устанавливаемые при монтаже, и на внешние устройства;
  • панель для размещения оптического кросса КНу-4 или аналога с размерами не более 310х70х60 мм;
  • панель для размещения коммутатора Cisco WS-C2960C-12PC-L;
  • кабельные вводы с резиновыми заглушками, обеспечивающими пылевлагозащищённость IP68;
  • дверь с замком и тягами. Два ключа для открывания двери входят в комплект поставки.

Электромонтаж модульного электрооборудования производится при подготовке к работе. Перечень модульного электрооборудования и его количество:

Наименование оборудования Кол., шт.
Рубильник двухполюсный 16А 1
Автоматический выключатель однополюсный
- С1А 6кА
1
- С2А 6кА
1
- С4А 6кА
2
Розетка щитовая 2P+N 16A 250 В 2
Шина нулевая
- ШНИ-6-9-10-Д-С синяя
1
- ШНИ-6-9-10-Д-Ж жёлтая
1

Типы кабельных вводов, их характеристики и назначение:

Тип Кол., шт. Наружный
диаметр
кабеля, мм
сверху снизу
M32 1 1 14…21
M25 4 4 13…18
M40 1 1 22…30

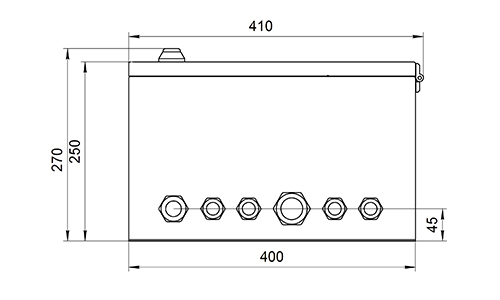

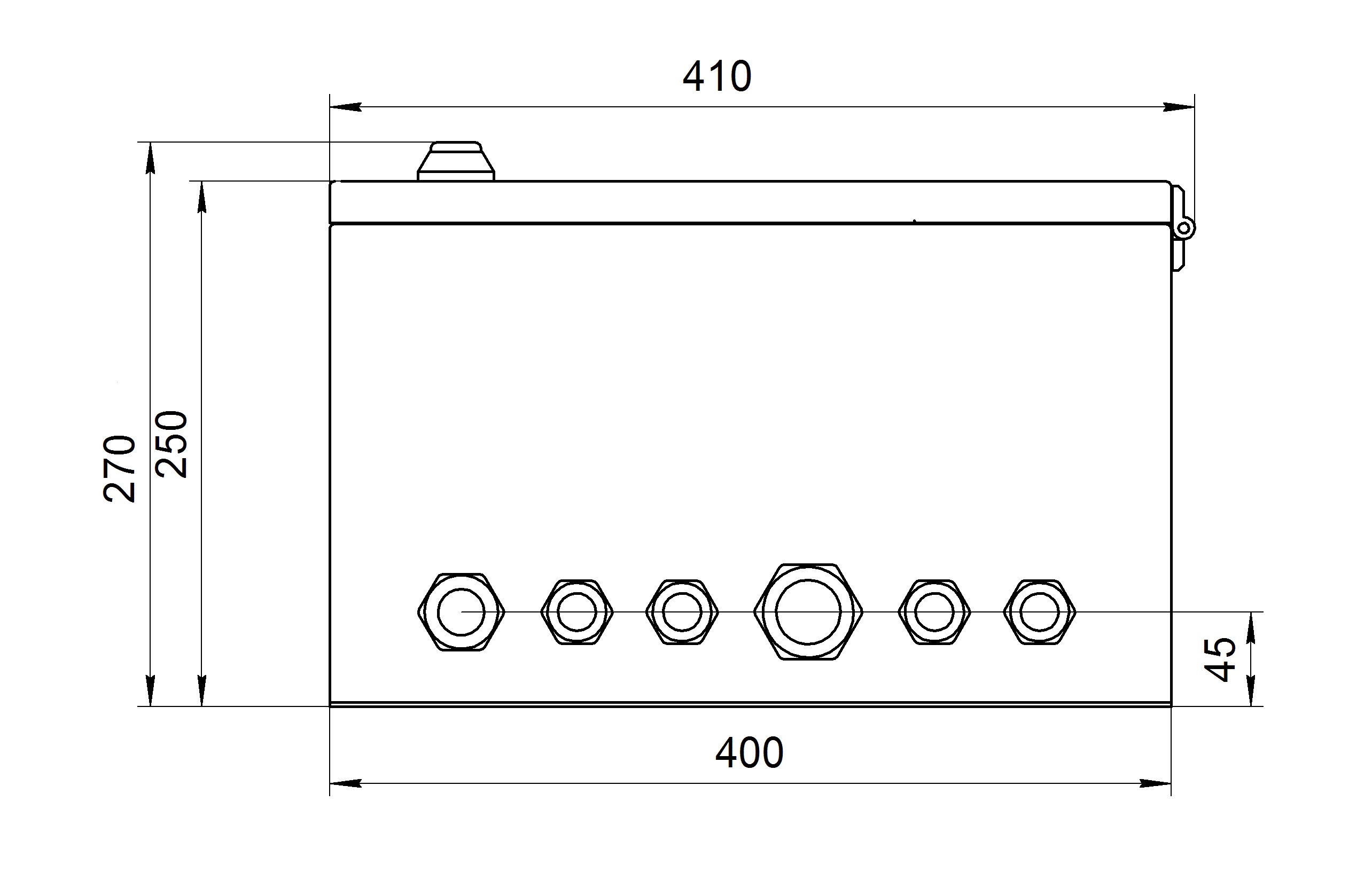

Общий вид, габаритные и установочные размеры шкафа ШВН‑тип 1

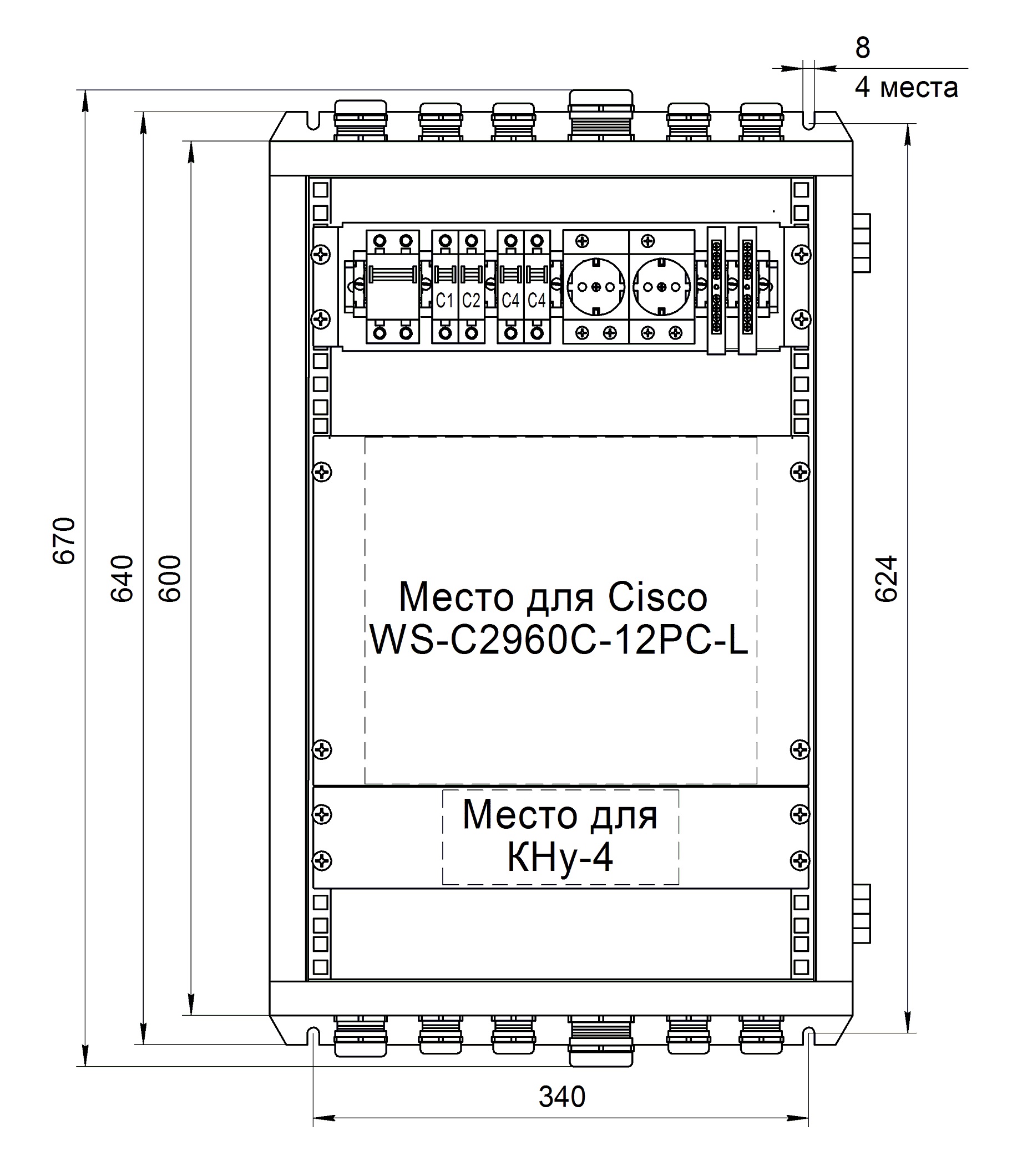

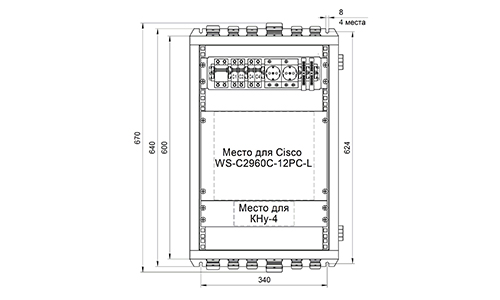

Общий вид внутренней компоновки и расположения кабельных вводов шкафа ШВН‑тип 1
Общий вид внутренней компоновки и расположения кабельных вводов шкафа ШВН‑тип 1
