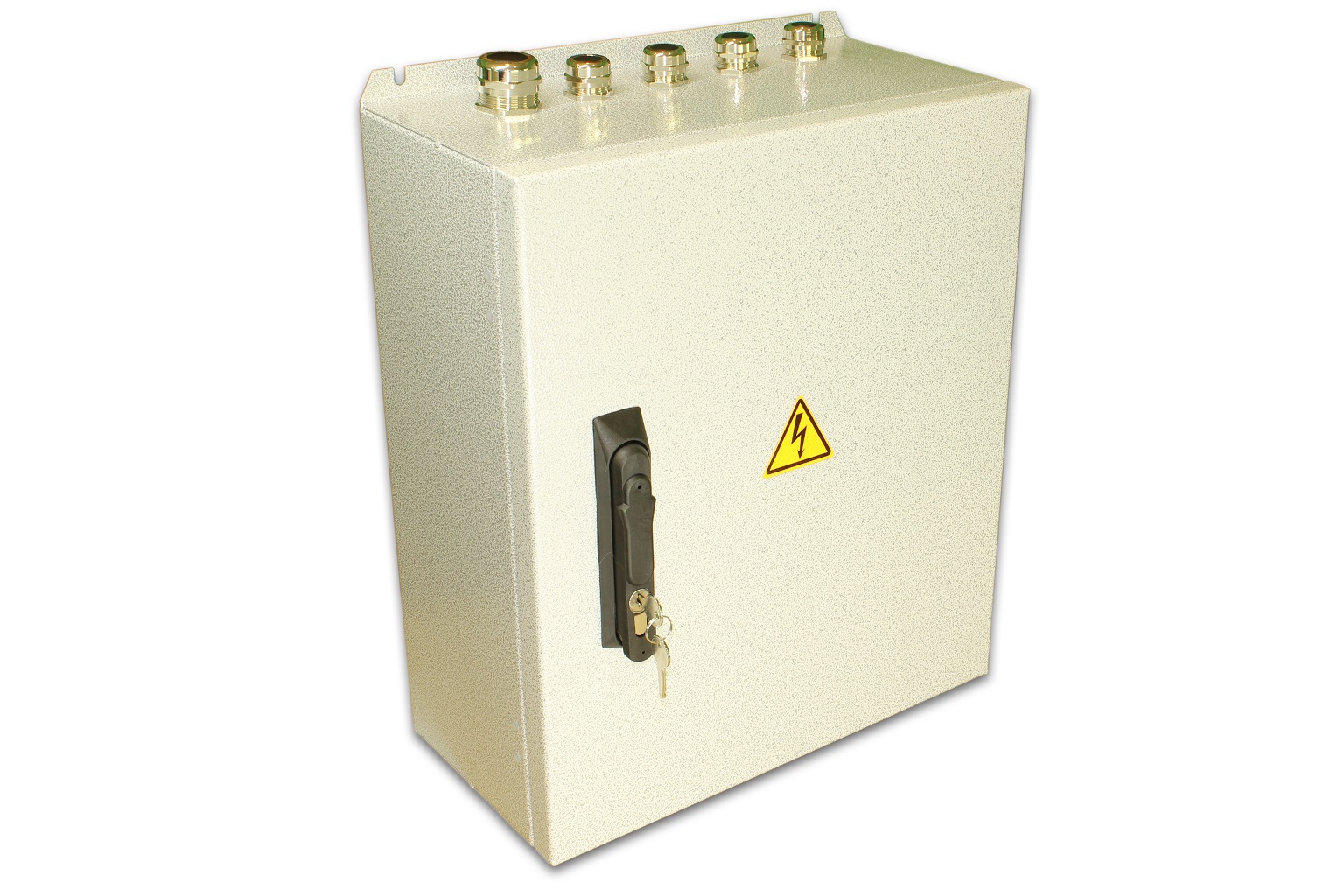

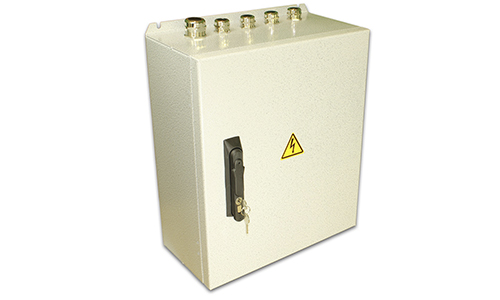

Шкаф видеонаблюдения ШВН‑тип 5‑НЕРЖ

Шкаф видеонаблюдения ШВН‑тип 5‑НЕРЖ

(шкаф) предназначен для размещения коммутатора Ethernet‑доступа, оптического кросса и блока питания с выходным напряжением 48 В и мощностью 120 Вт для организации видеонаблюдения.

Климатическое исполнение – УХЛ2 по ГОСТ 15150‑69, но для работы в диапазоне температур от минус 25 до +50 °С и относительной влажности воздуха до 100 % при температуре 25 °С.

Степень защиты корпуса IP65 по ГОСТ 14254‑2015.

Пылевлагозащищенность кабельных вводов IP67 по ГОСТ 14254‑2015.

Масса не более 16 кг.

Габаритные размеры не более 400х510х220 мм.

Корпус - металлический из нержавеющей стали толщиной 1,5 мм, навесного исполнения с декоративным полимерным покрытием с четырьмя отверстиями для крепления на вертикальной плоскости винтами М6 с наружной стороны.

Пример записи обозначения в документации и при заказе:
Шкаф видеонаблюдения ШВН‑тип 5‑НЕРЖ БРМТ.468373.005
Шкаф имеет:
  • панель с установленным модульным электрооборудованием для распределения электропитания на коммутатор, оптический кросс, устанавливаемые при монтаже, и на внешние устройства;
  • панель для размещения на ней оптического кросса КНу-4 или аналога с размерами не более 310х70х60 мм;
  • панель с DIN-рейкой для размещения на ней блока питания и коммутатора MOXA EDS-p510 или медиаконвертера аналогичного размера;
  • кабельные вводы с резиновыми заглушками, обеспечивающими пылевлагозащищённость IP68;
  • дверь с замком и тягами. Два ключа для открывания двери входят в комплект поставки.

Электромонтаж модульного электрооборудования производится при подготовке к работе. Перечень модульного электрооборудования и его количество:

Наименование модульного оборудования Кол., шт.
Рубильник двухполюсный 16 А 1
Автоматический выключатель однополюсный С2А 6кА 4
Розетка щитовая 2P+N 16 A 250 В 1
Шина нулевая ШНИ-6-9-10-Д-С синяя 1
Шина нулевая ШНИ-6-9-10-Д-Ж жёлтая 1

Типы кабельных вводов, их характеристики и назначение:

Тип кабельного ввода Кол., шт. Назначение
сверху снизу
M32х1,5 1 1 Ввод кабеля с наружным диметром (14…21) мм
M25х1,5 4 4 Ввод кабеля с наружным диметром (8…16) мм
Наименование параметра, единица измерений Значение
Номинальное напряжение питающей сети, В 220
Номинальная частота питающей сети, Гц 50
Максимальный ток по цепи переменного напряжения 220 В 50Гц, А * 16 или 20
Количество розеток 220 В 50 Гц, шт. 1
* - в типовой поставке шкафа установлен рубильник двухполюсный на 16 А. Возможна установка рубильника двухполюсного на 20 А по запросу проектировщика или заказчика.

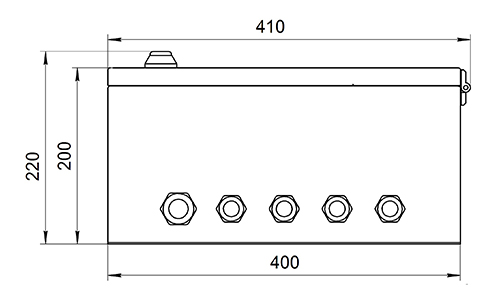

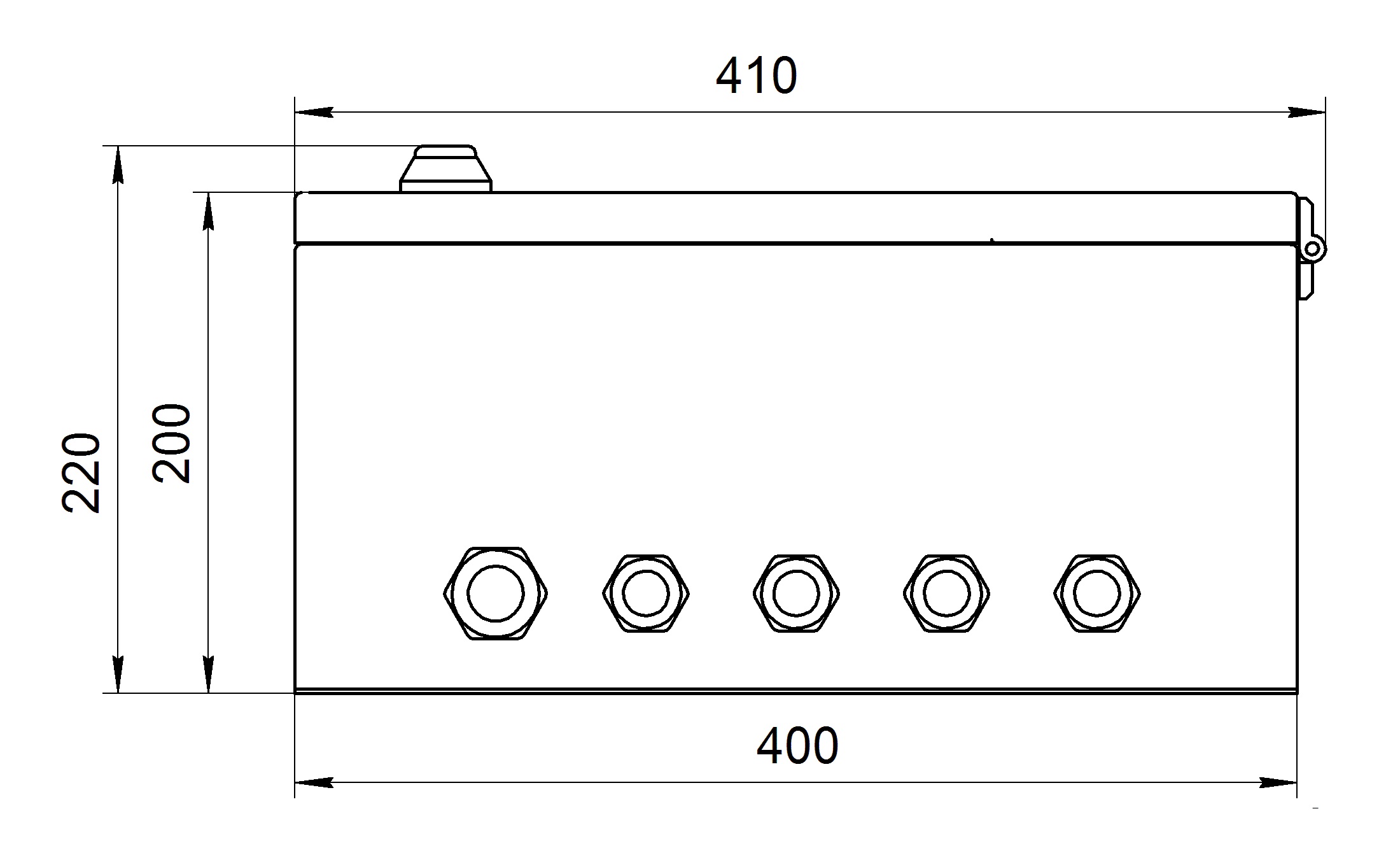

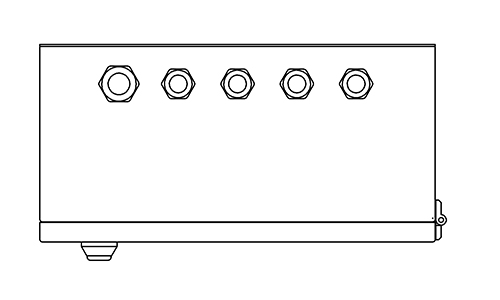

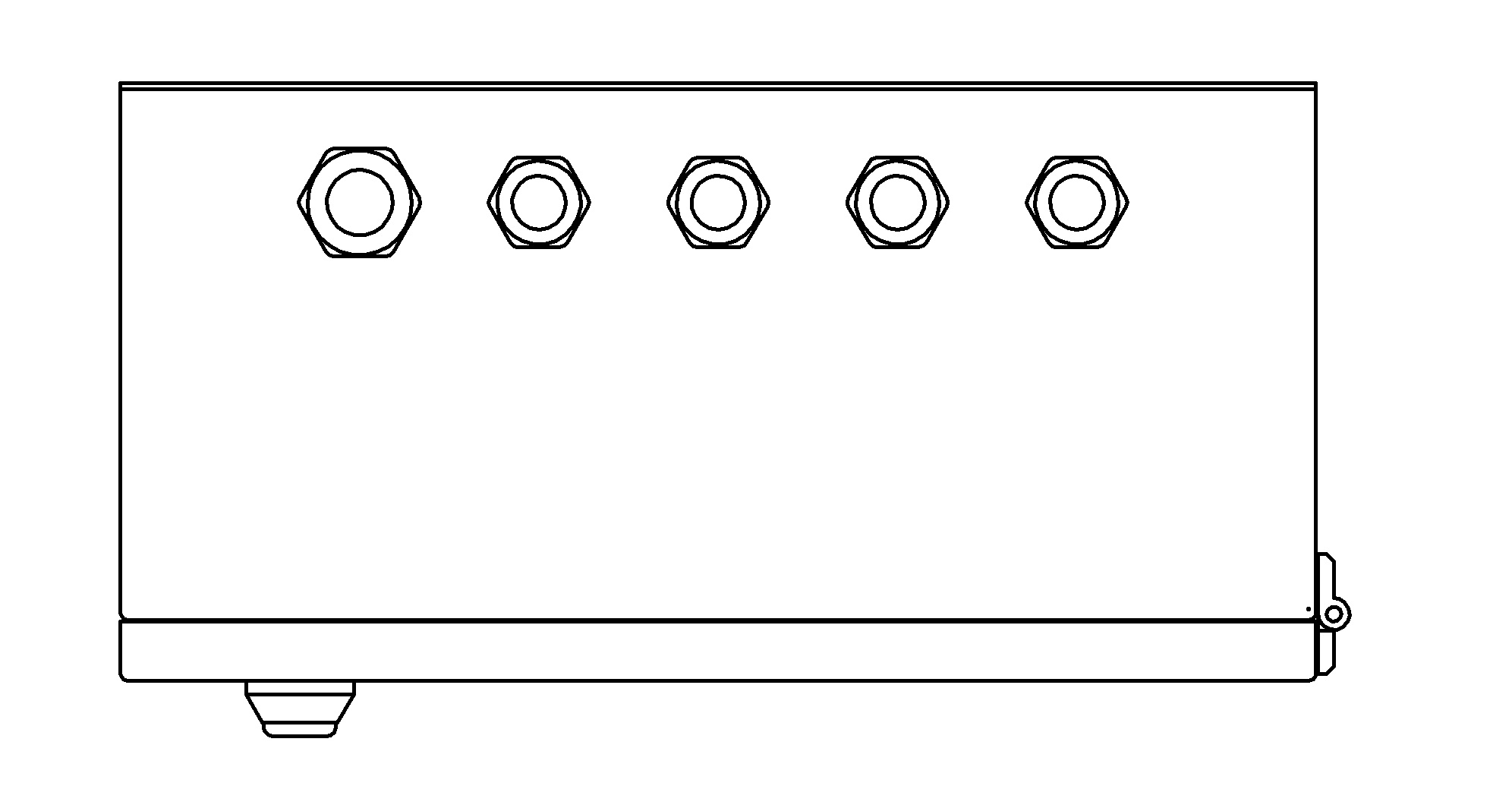

Общий вид, габаритные и установочные размеры шкафа ШВН‑тип 5‑НЕРЖ

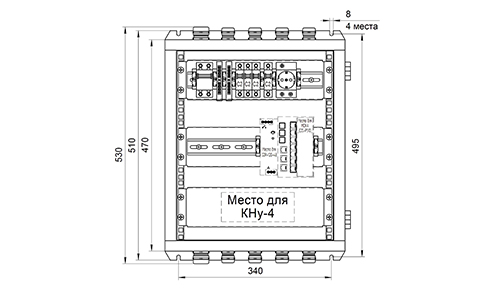

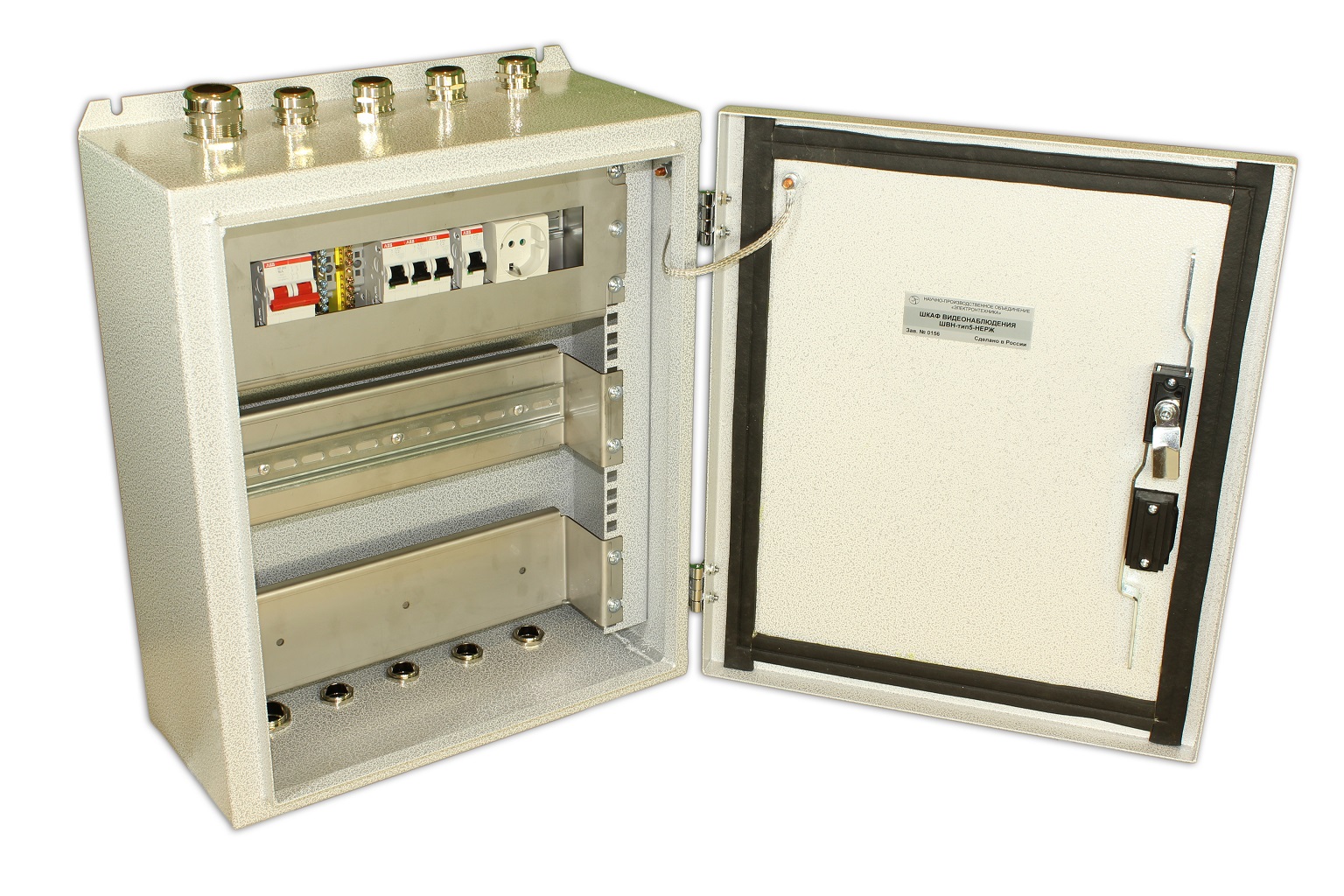

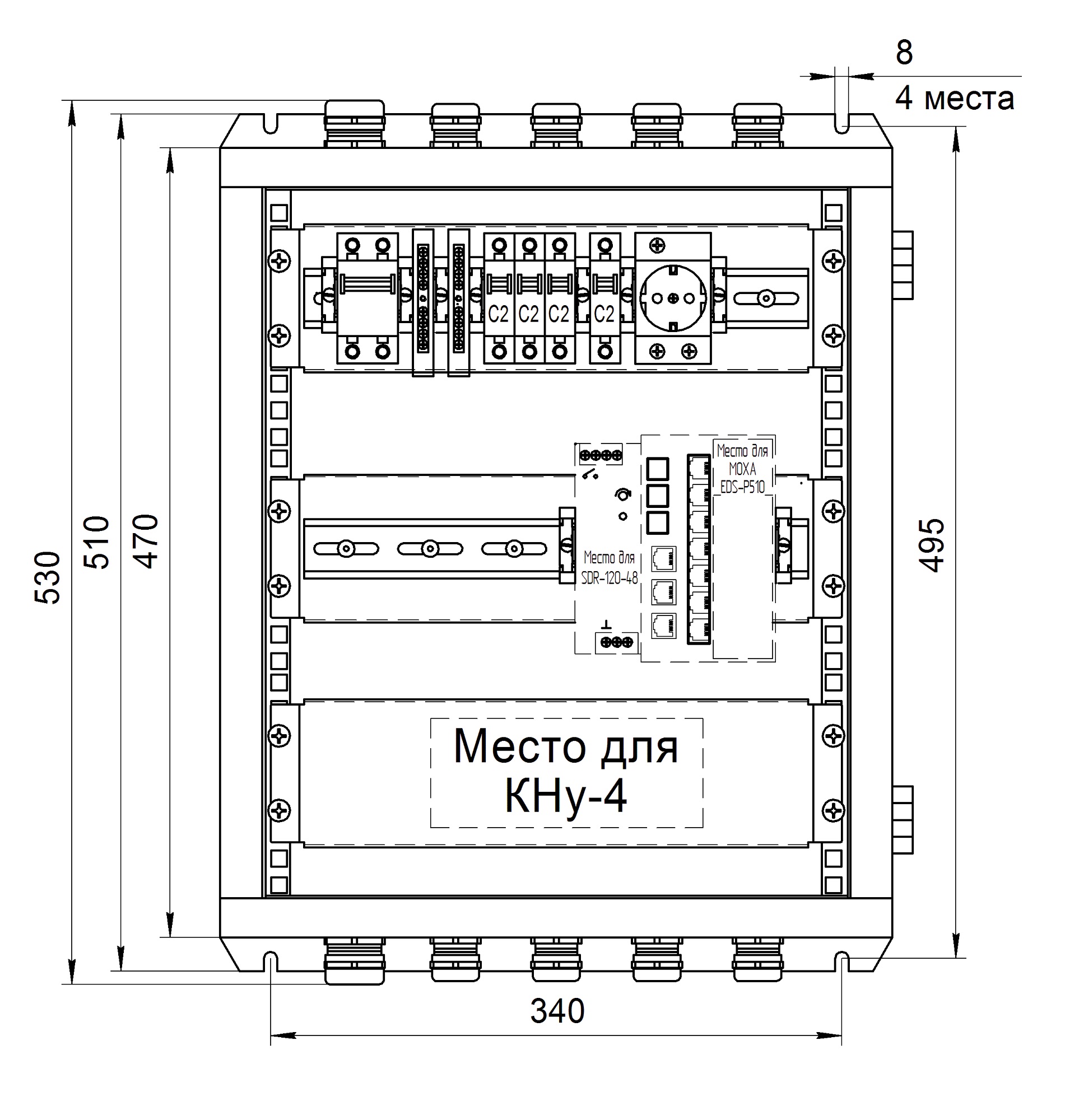

Общий вид внутренней компоновки и расположения кабельных вводов шкафа ШВН‑тип 5‑НЕРЖ
