Ящики соединительные СЯ1М

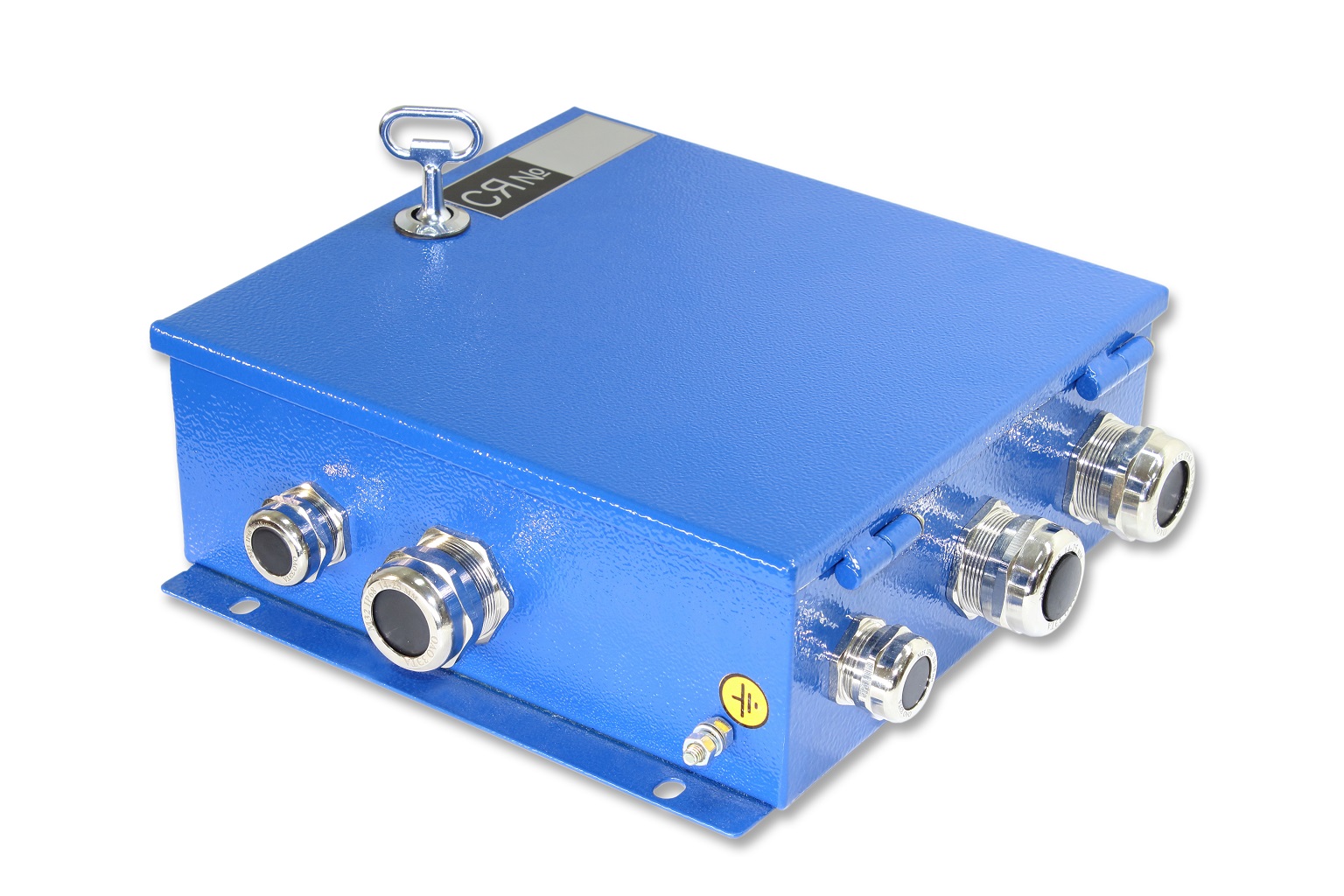

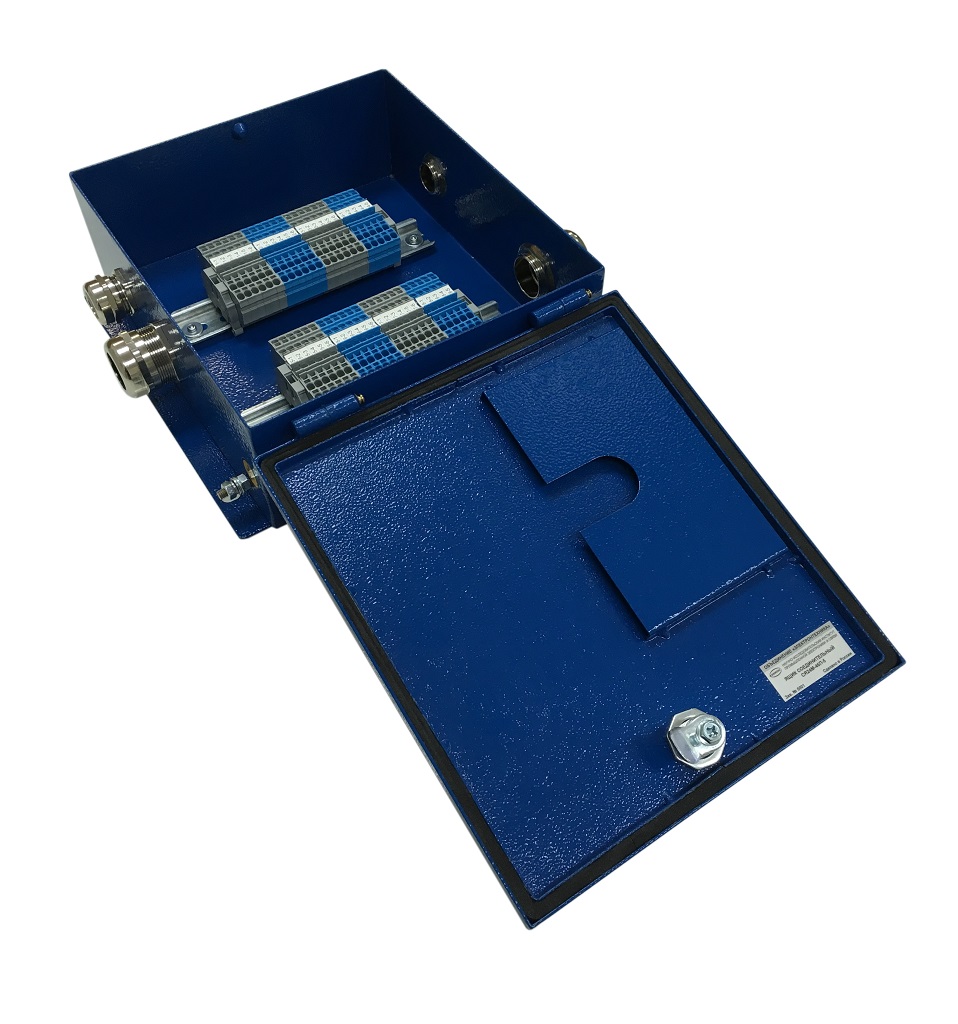

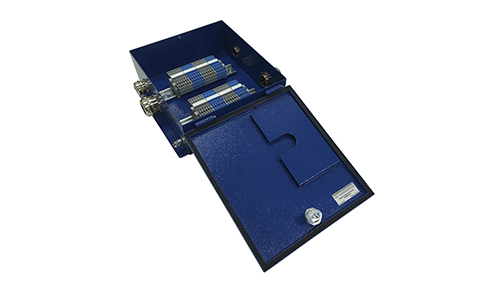

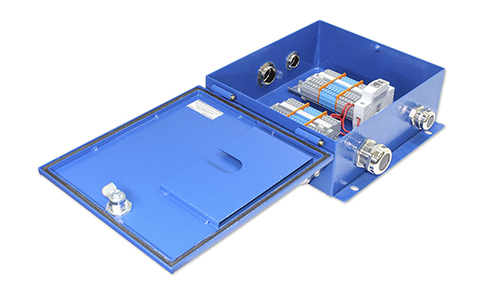

Ящик соединительный СЯ1М

(ящик) предназначены для соединения и разветвления кабелей без применения пайки и винтовых соединений.

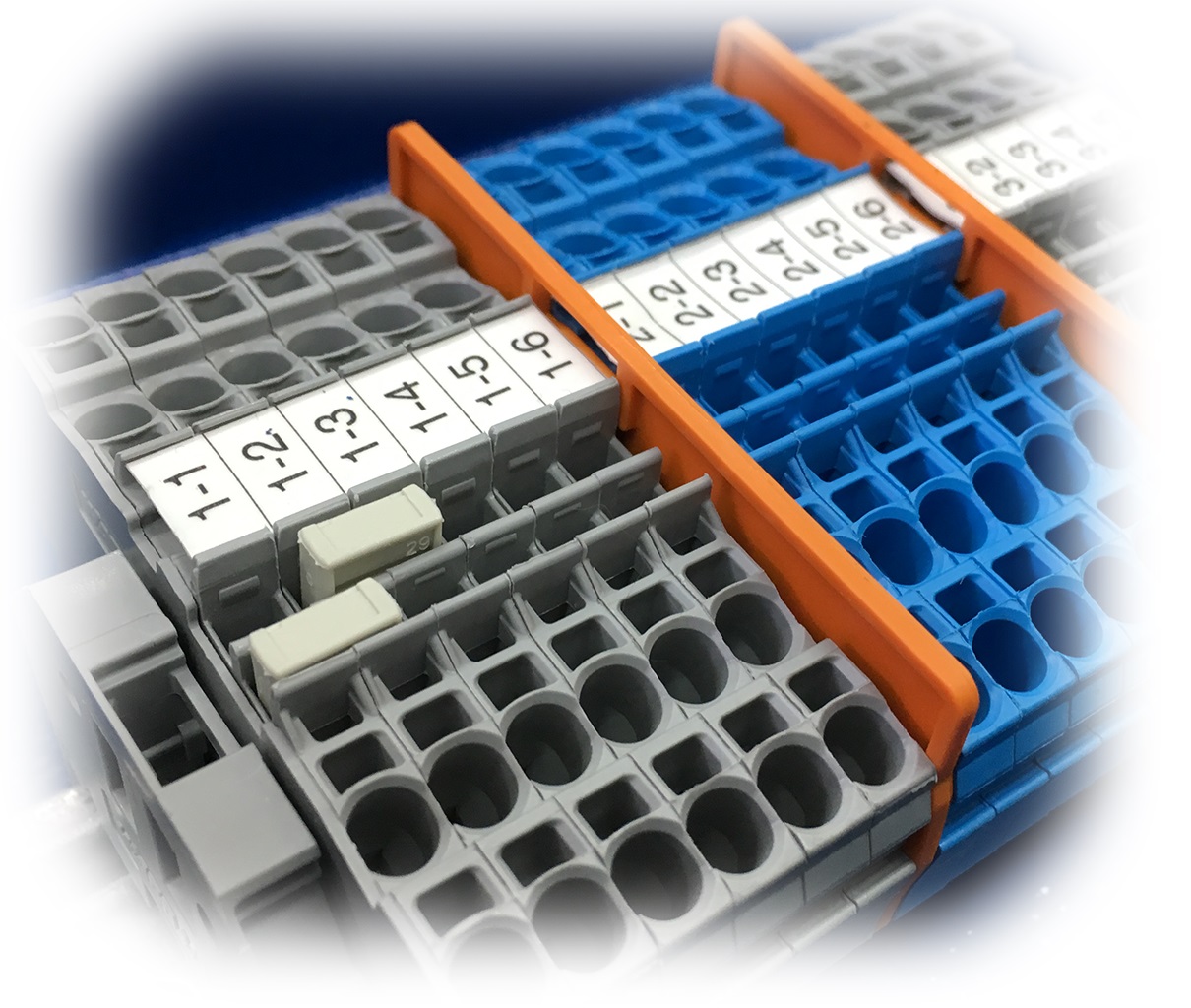

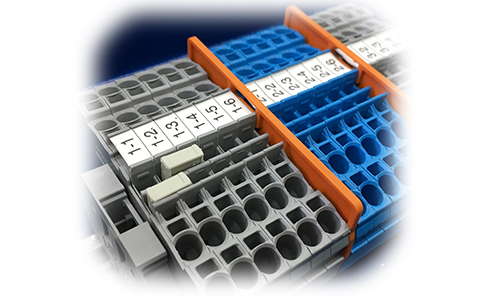

В ящике применены проходные клеммы с пружинными зажимами с фронтальным подключением одножильных и многожильных проводов.

Климатическое исполнение – У1 по ГОСТ 15150‑69.

Степень защиты корпуса IP65 по ГОСТ 14254‑2015.

Корпус – стальной оцинкованный навесного исполнения с декоративным полимерным покрытием для крепления на вертикальной поверхности снаружи винтами или шурупами.

Пример записи обозначения в документации и при заказе:
Примеры записи в документации и при заказе Описание
Ящик соединительный СЯ1М‑10‑24П2,5‑5‑У1 БРМТ.465139.019 ТУ ящик соединительный типоразмер корпуса 10, 24 проходные клеммы с пружинными контактами типоразмера 2,5 с расположением кабельных вводов по схеме №5

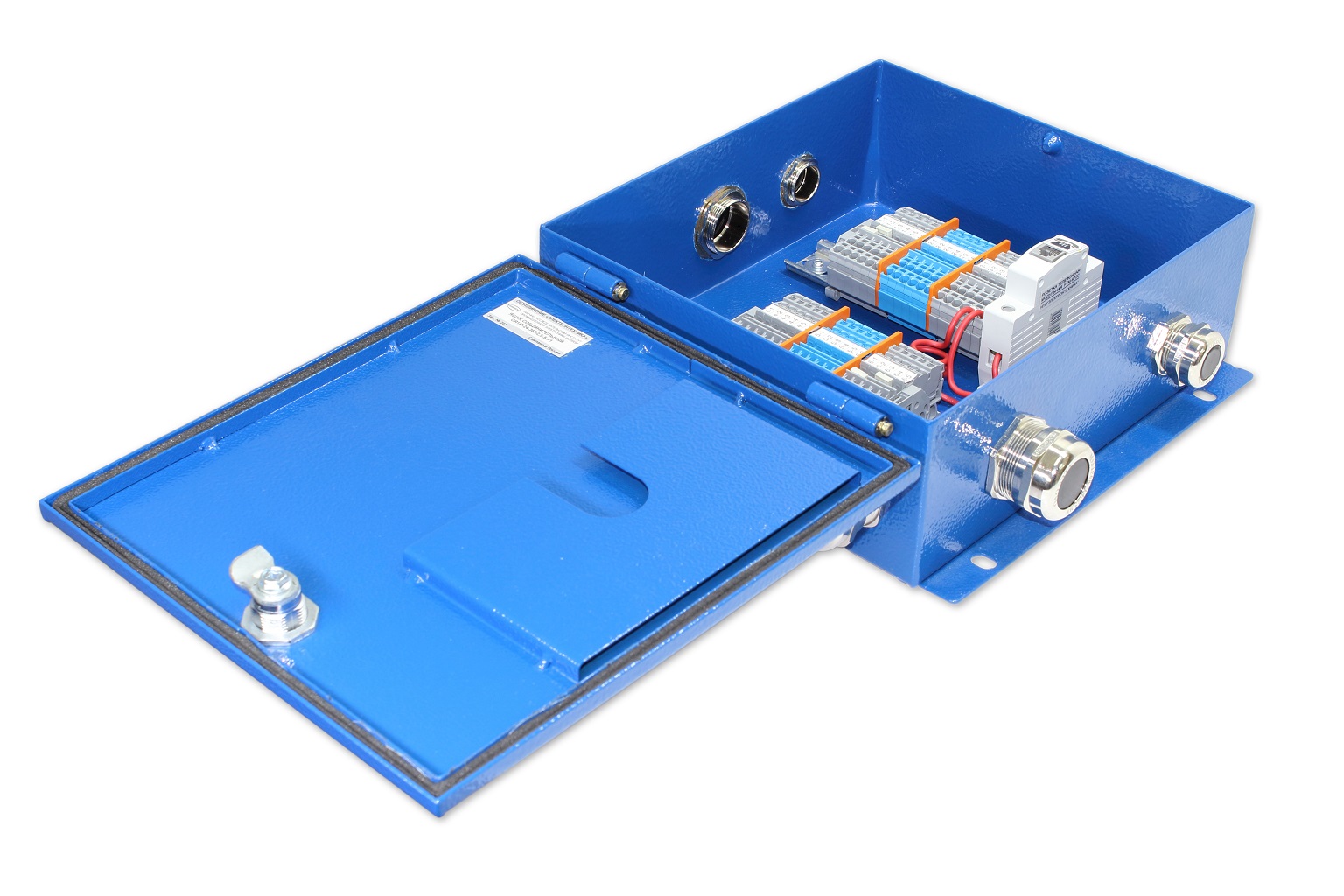

Ящик соединительный СЯ1М‑112‑264П4‑1‑У1 БРМТ.465139.019 ТУ в комплекте с 2 конденсаторами и телефонной розеткой ящик соединительный типоразмер корпуса 112, 264 проходных клеммы с пружинными контактами типоразмера 4 с расположением кабельных вводов по схеме №1, конденсаторы 2 шт. и телефонная розетка в комплекте

По дополнительному заказу поставляются:

  • конденсатор МБГЧ-1 0,25мкФ±10%, 500 В, с адаптером для установки на DIN-рейку;

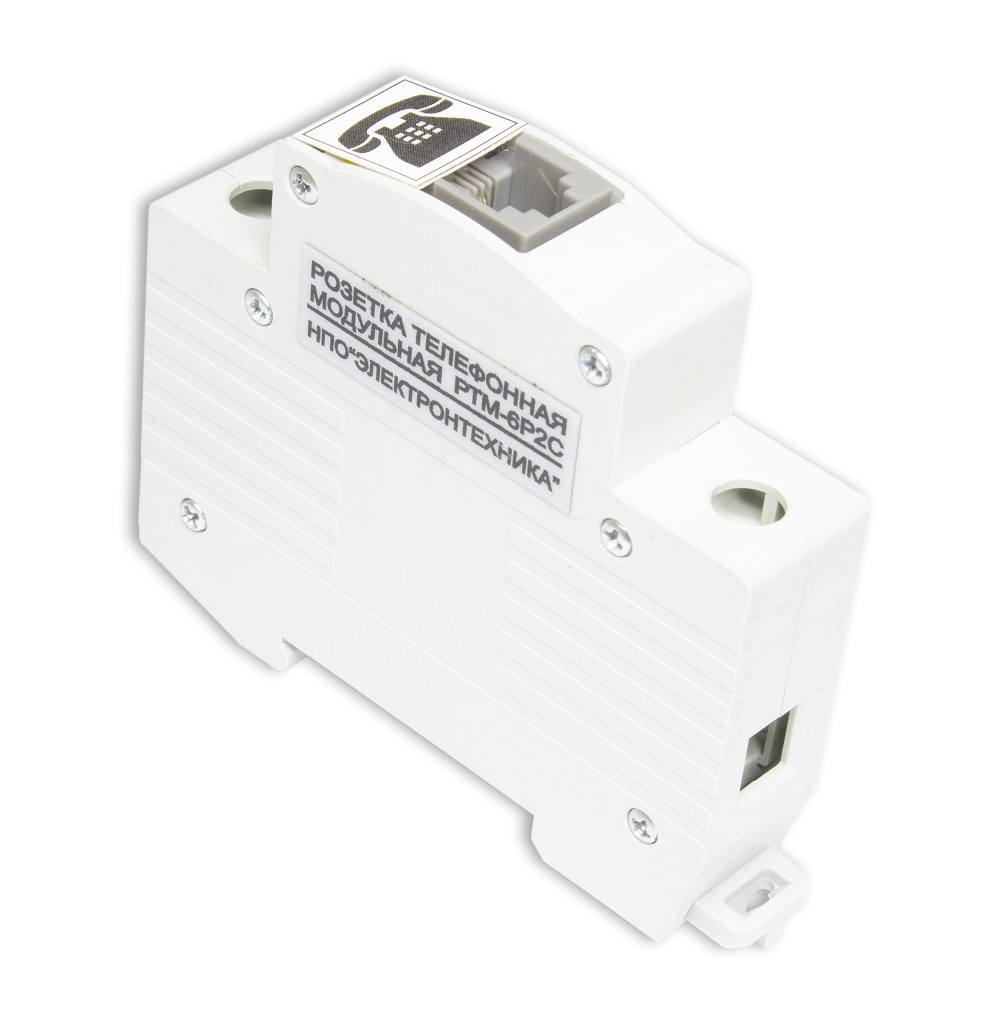

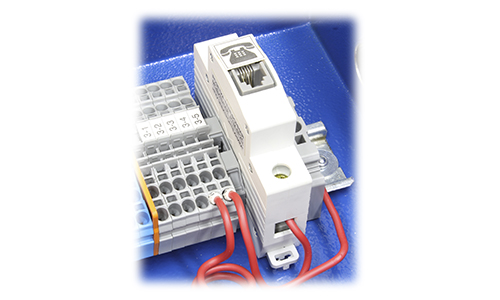

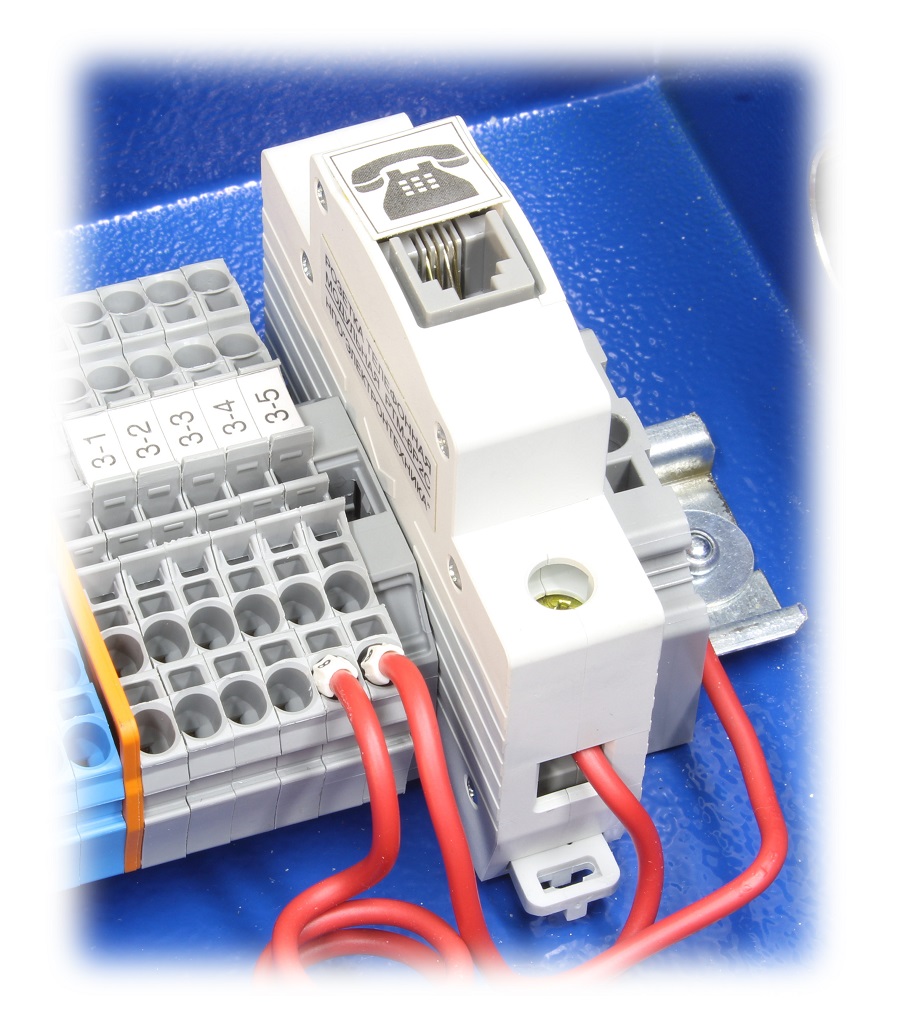

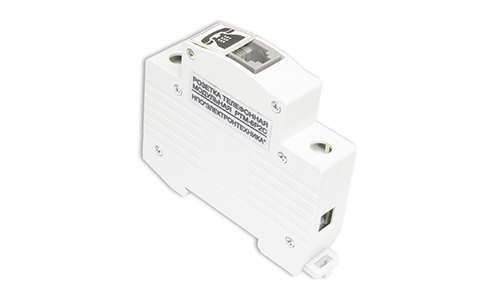

  • розетка телефонная модульная РТМ-6P2C для установки на DIN-рейку.

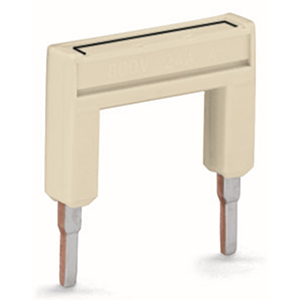

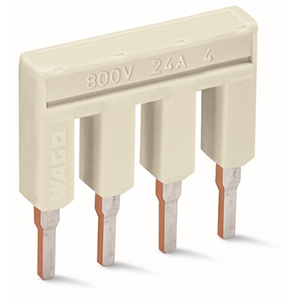

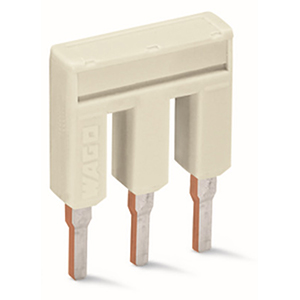

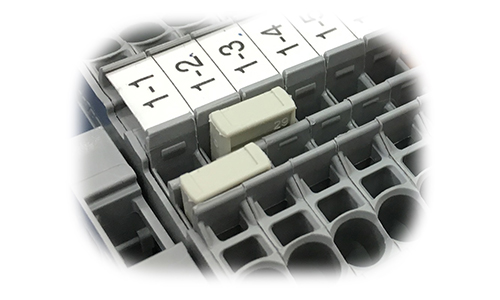

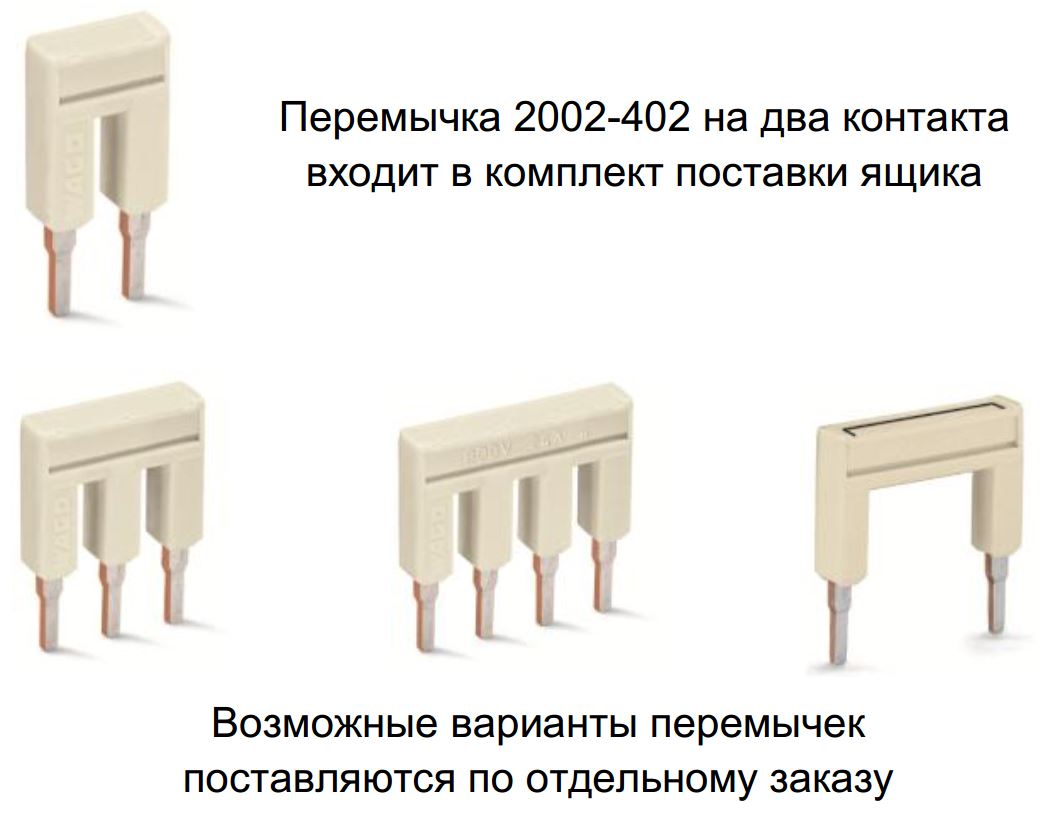

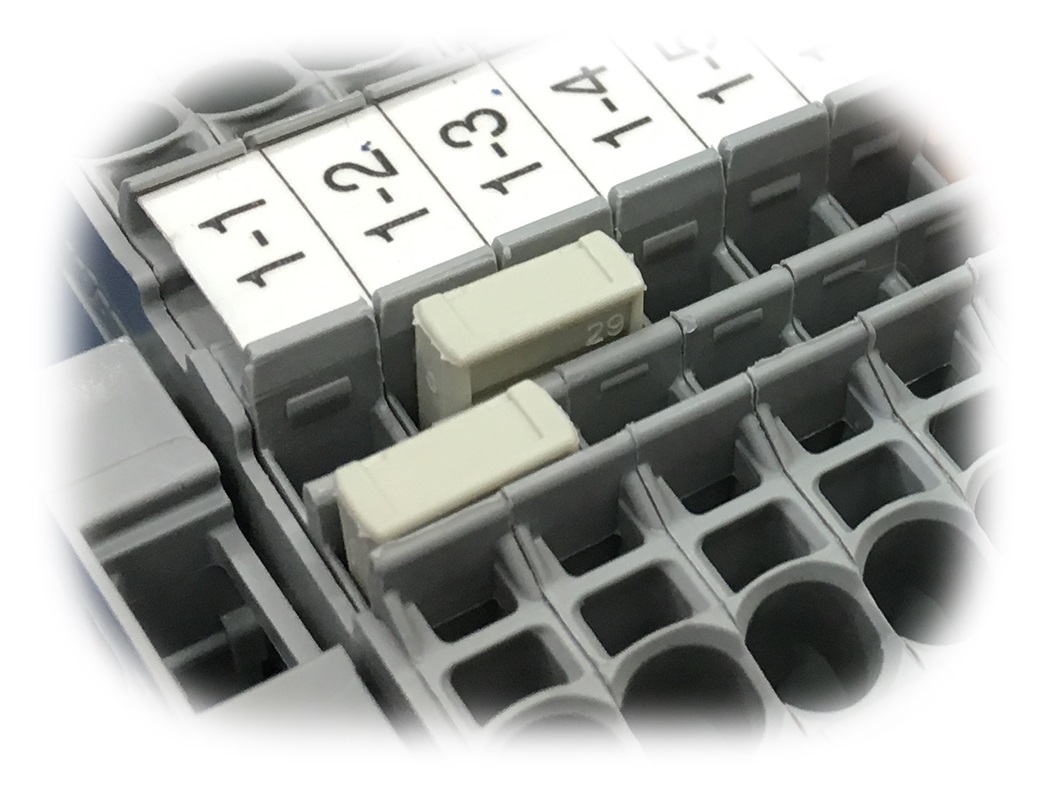

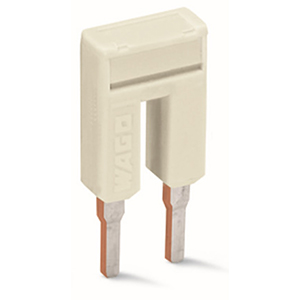

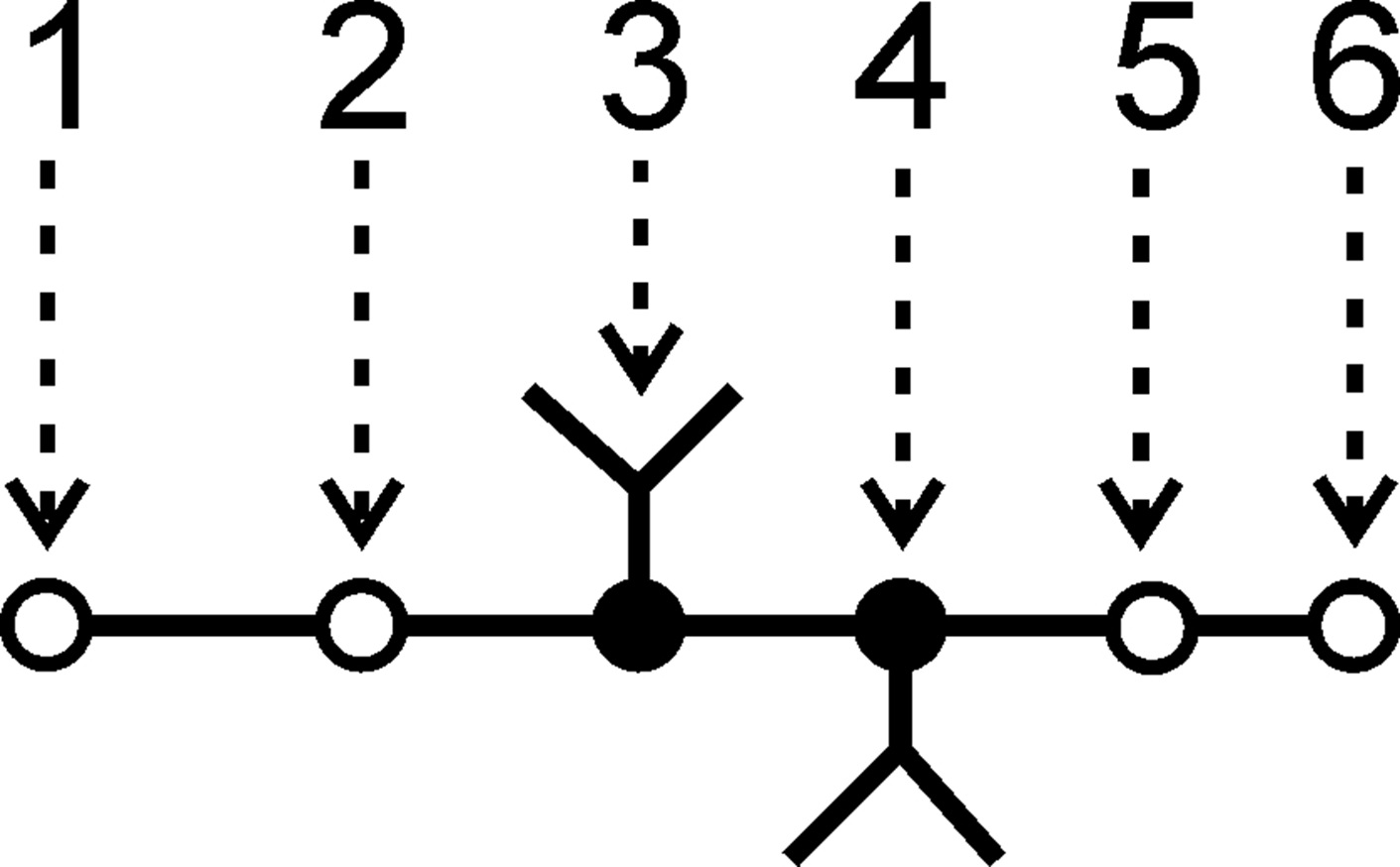

Каждая клемма обеспечивает соединения типа «два входящих – два исходящих» и имеет возможность оперативного соединения клемм между собой перемычками, входящими в комплект поставки.

Ящик имеет:

  • металлические кабельные вводы с заглушками со степенью защиты IP68;
  • болт заземления М6 снаружи для заземления ящика;
  • карман для кроссовой таблицы или схемы на внутренней стороне крышки;
  • несъёмную крышку, закреплённую на поворотных петлях, откидывающуюся вниз;
  • замок с трехгранным ключом для фиксации крышки в закрытом положении;
  • нумерацию клемм.

Ящик имеет исполнения в зависимости от:

  • типоразмера корпуса;
  • количества и типоразмера клемм;
  • количества кабельных вводов, их типоразмера и расположения.

Обозначение ящика в конструкторской документации и при заказе:

Ящик соединительный СЯ1М - ххх - хxх П хx - хx - У1 БРМТ.465139.019 ТУ
1   2   3 4 5   6   7 8
Поле Описание и возможные значения
1 Торговое наименование: Ящик соединительный СЯ1М
2 Типоразмер корпуса: 10, 24, 32, 42, 72 или 112
3 Количество клемм, шт.: см. таблицы ниже
4 Тип клемм: П – пружинные проходные клеммы с зажимами Push-in
5 Типоразмер клемм:
2,5 – сечение подключаемых многожильных проводов до 2,5 мм2
(одножильных до 4 мм2)
4 – сечение подключаемых многожильных проводов до 4 мм2
(одножильных до 6 мм2)
Поле Описание и возможные значения
6 Номер схемы установки кабельных вводов: см. "Особенности применения" ниже
7 У1 – климатическое исполнение по ГОСТ 15150
8 БРМТ.465139.019 ТУ – обозначение технических условий на ящик

ПОЛЕ 3 - ВОЗМОЖНЫЕ ЗНАЧЕНИЯ

Типоразмер
корпуса
Количество клемм, шт
Типоразмер клеммы
2,5 4
10 6, 12, 18, 24 6, 12, 18
24 12, 18, 24, 30, 36, 42, 48, 54, 60 12, 18, 24, 30, 36, 42, 48
32 36, 42, 48, 54, 60, 66, 72 36, 42, 48, 54, 60
42 60, 66, 72, 78, 84, 90, 96, 102, 108 60, 66, 72, 78, 84, 90, 96
72 84, 90, 96, 102, 108, 114, 120, 126, 132, 138, 144, 150, 156, 162, 168, 174, 180 84, 90, 96, 102, 108, 114, 120, 126, 132, 138, 144
112 132, 138, 144, 150, 156, 162, 168, 174, 180, 186, 192, 198, 204, 210, 216, 222, 228, 234, 240, 246, 252, 258, 264, 270, 276, 282, 288, 294, 300, 306, 312 132, 138, 144, 150, 156, 162, 168, 174, 180, 186, 192, 198, 204, 210, 216, 222, 228, 234, 240, 246, 252, 258, 264

ХАРАКТЕРИСТИКИ ЯЩИКОВ

Типоразмер
корпуса
Габаритные размеры, не более (ВхШхГ), мм Установочные размеры, (ВхШ)/O отв х Lотв)., мм Масса, не более, кг Количество перемычек, шт.
10 248х271х105 96*224/ O7,0х12 2,2 4
24 338х313х105 188*262/ O9,0х12 5,5 8
32 362х395х105 214*344/ O9,0х12 6,5 8
42 362х465х105 214*414/ O9,0х12 8,5 10
72 482х475х105 334*424/ O9,0х12 9,5 16
112 542х591х105 388*540/ O12,0х16 10,4 20

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ КЛЕММ

Наименование параметра Значение
Типоразмер
2,5 4
Номинальное напряжение, В 800
Номинальный ток, А
   - многожильный провод 24 32
   - одножильный провод 32 41

Характеристики проводов, подключаемых к клеммам

Параметр Значение
Типоразмер
2,5 4
Провод одножильный многожильный одножильный многожильный
Диаметр, мм 0,56…2,26 0,56…1,78 0,80…2,76 0,80…2,26
Сечение, мм2 0,56…2,26 0,56…1,78 0,80…2,76 0,80…2,26
Сечение, AWG 22…10 22…12 20…8 20…10

Характеристики кабельных вводов

Кабельный ввод Наружный диаметр
кабеля, мм
М20 6…12
М32 14…25
М40 22…30

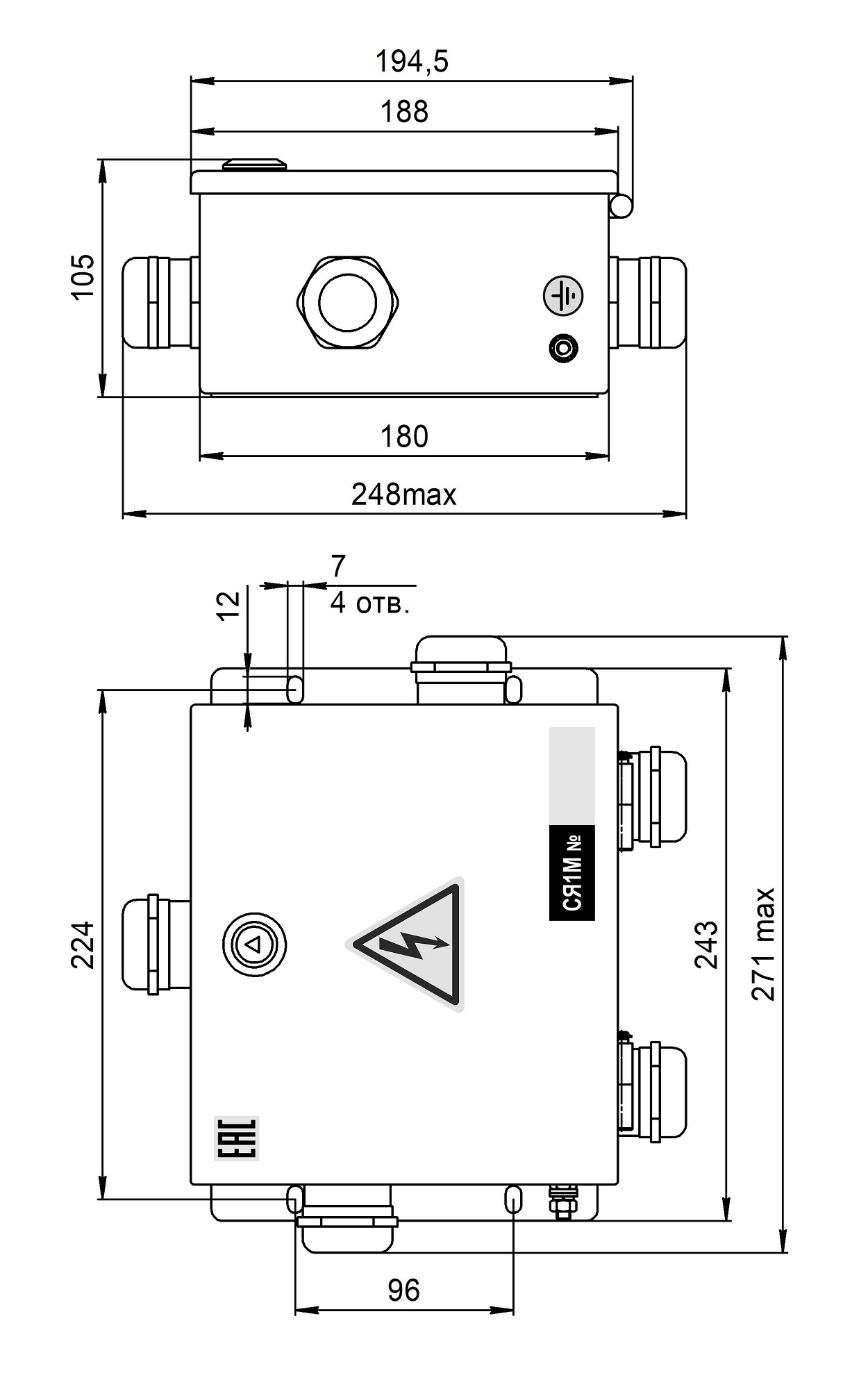

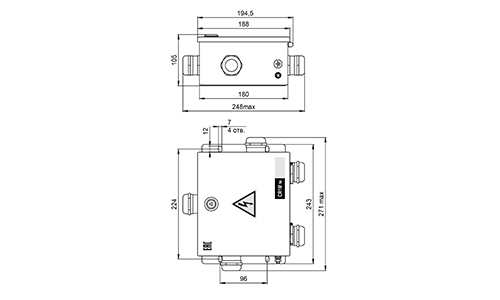

Габаритные и установочные размеры ящика соединительного СЯ1М-10

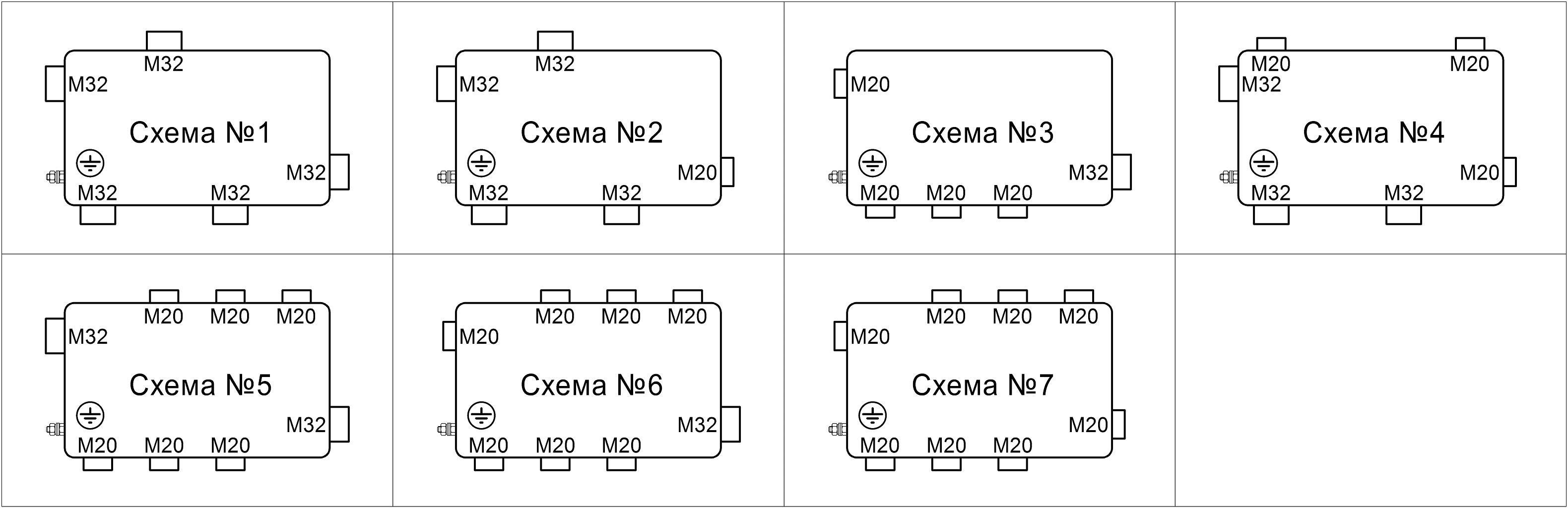

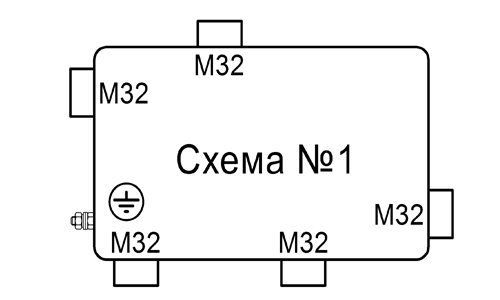

Схемы установки кабельных вводов СЯ1М-10

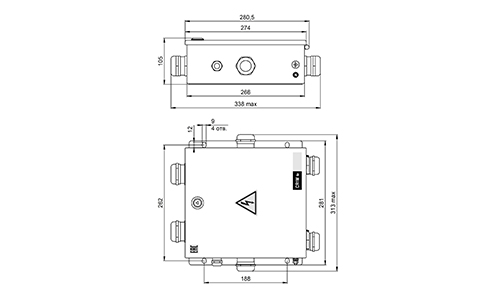

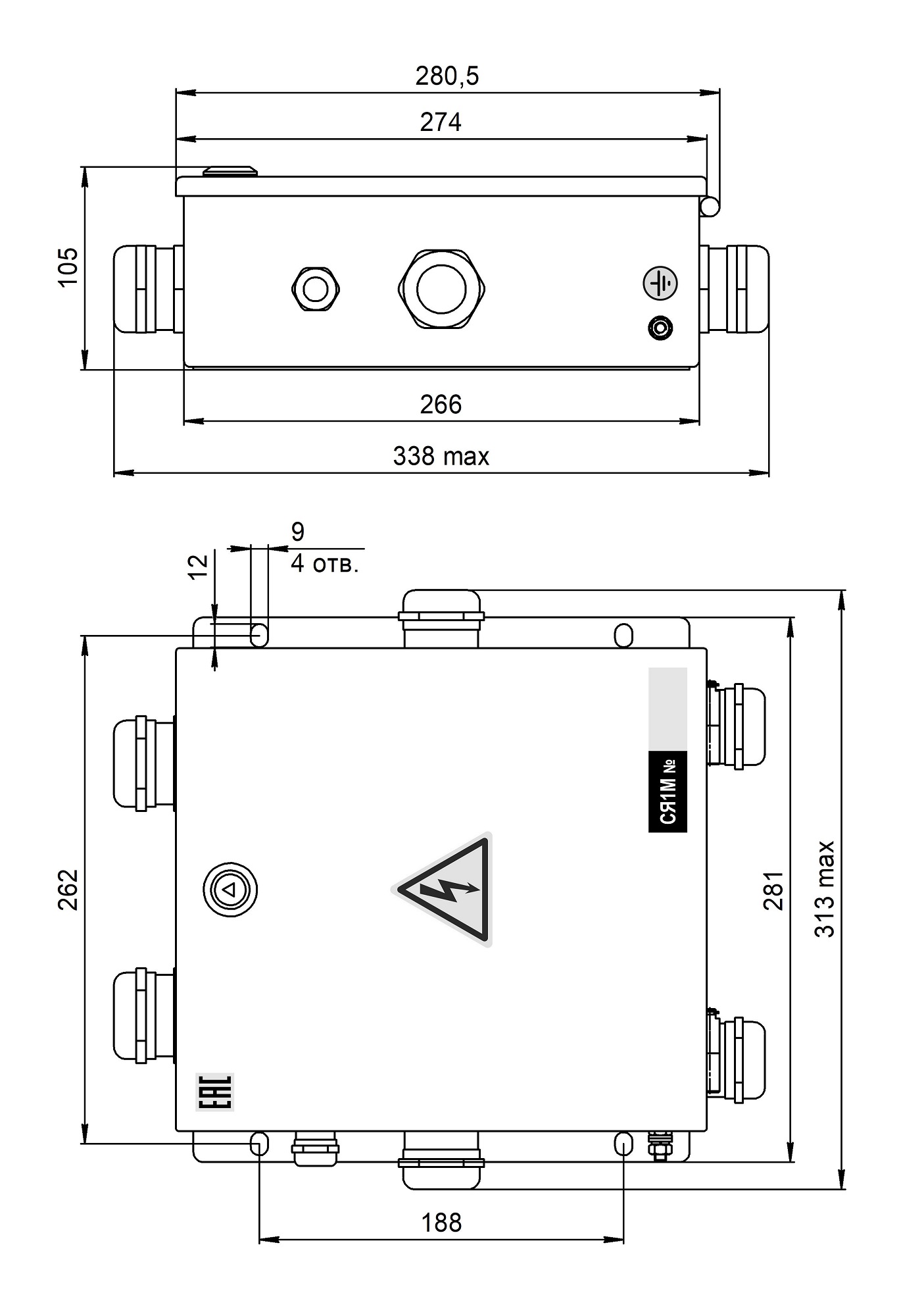

Габаритные и установочные размеры ящика соединительного СЯ1М-24

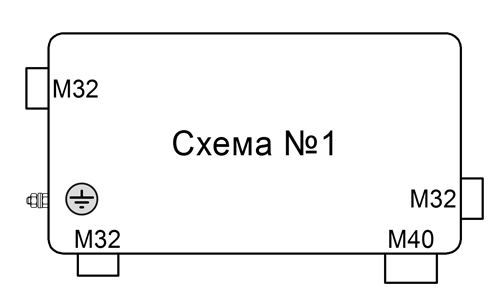

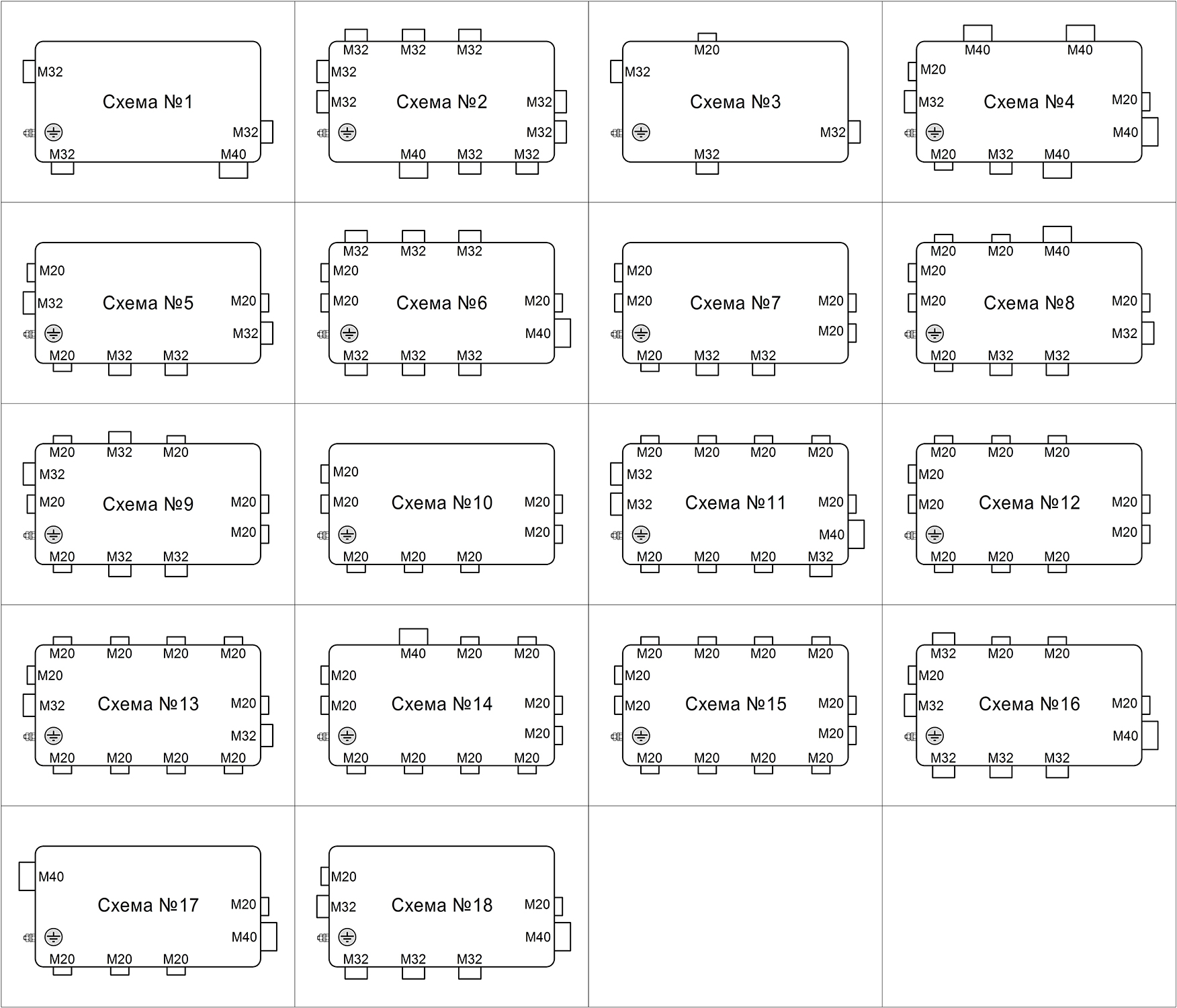

Схемы установки кабельных вводов СЯ1М-24

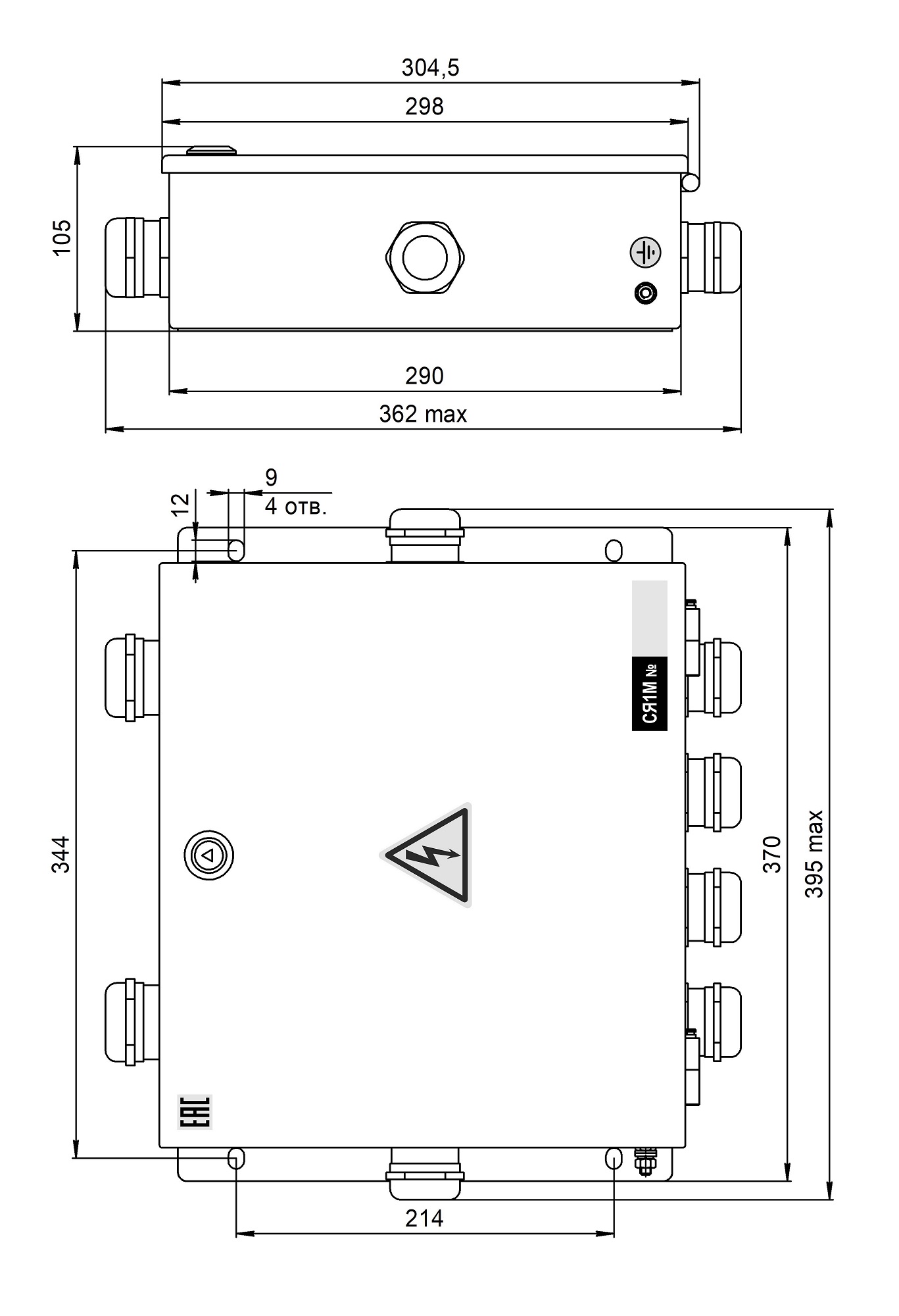

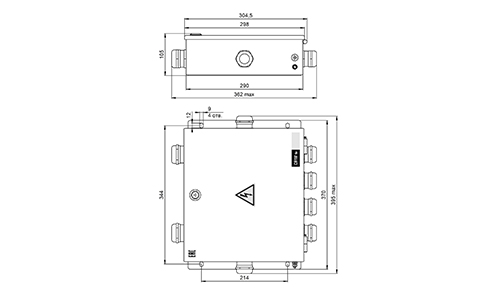

Габаритные и установочные размеры ящика соединительного СЯ1М-32

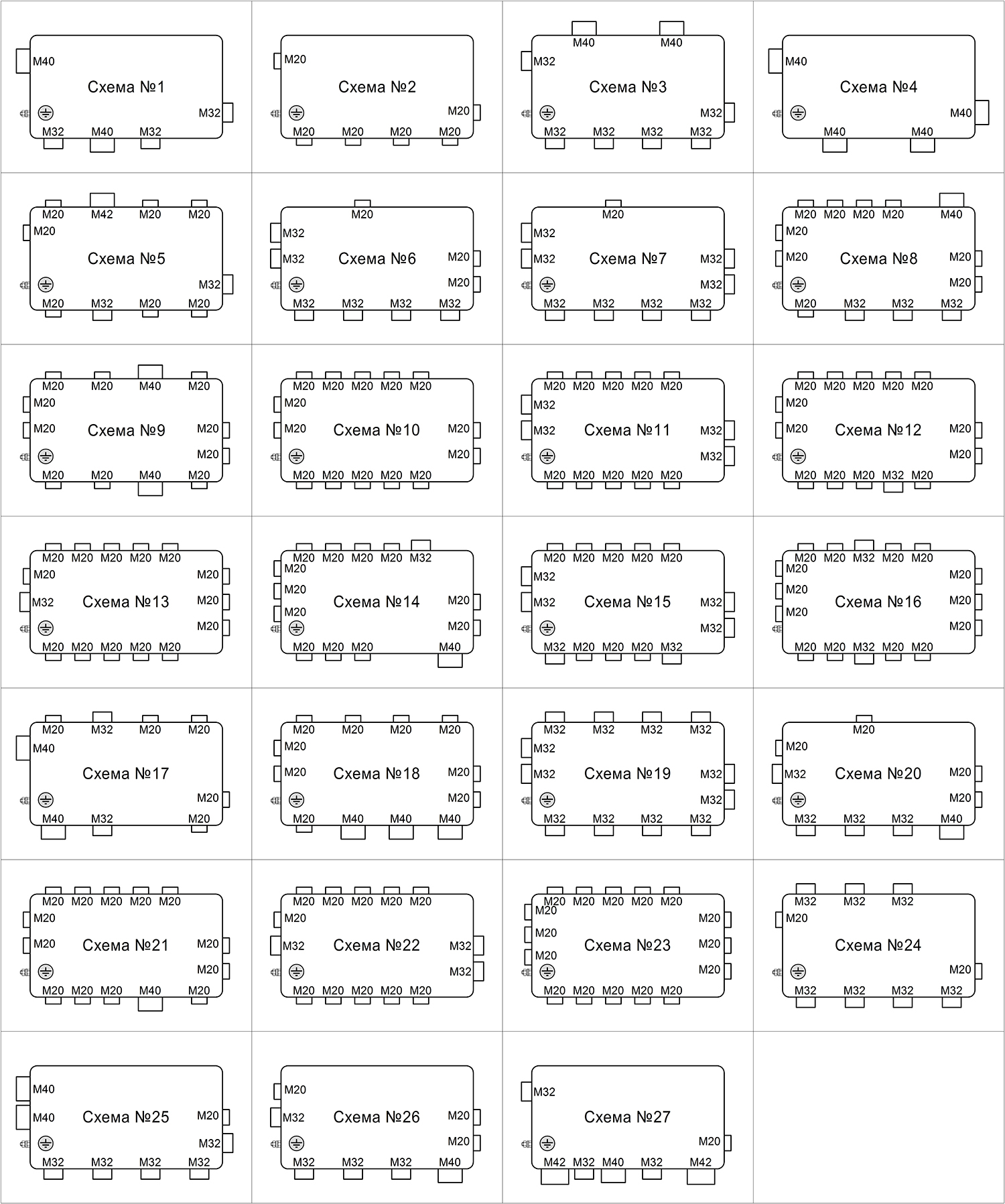

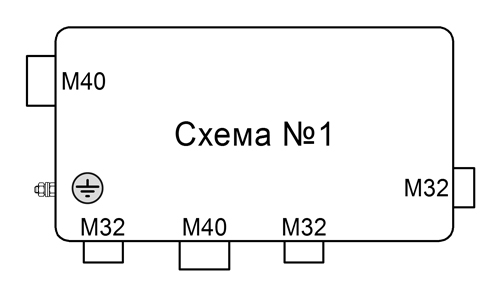

Схемы установки кабельных вводов СЯ1М-32

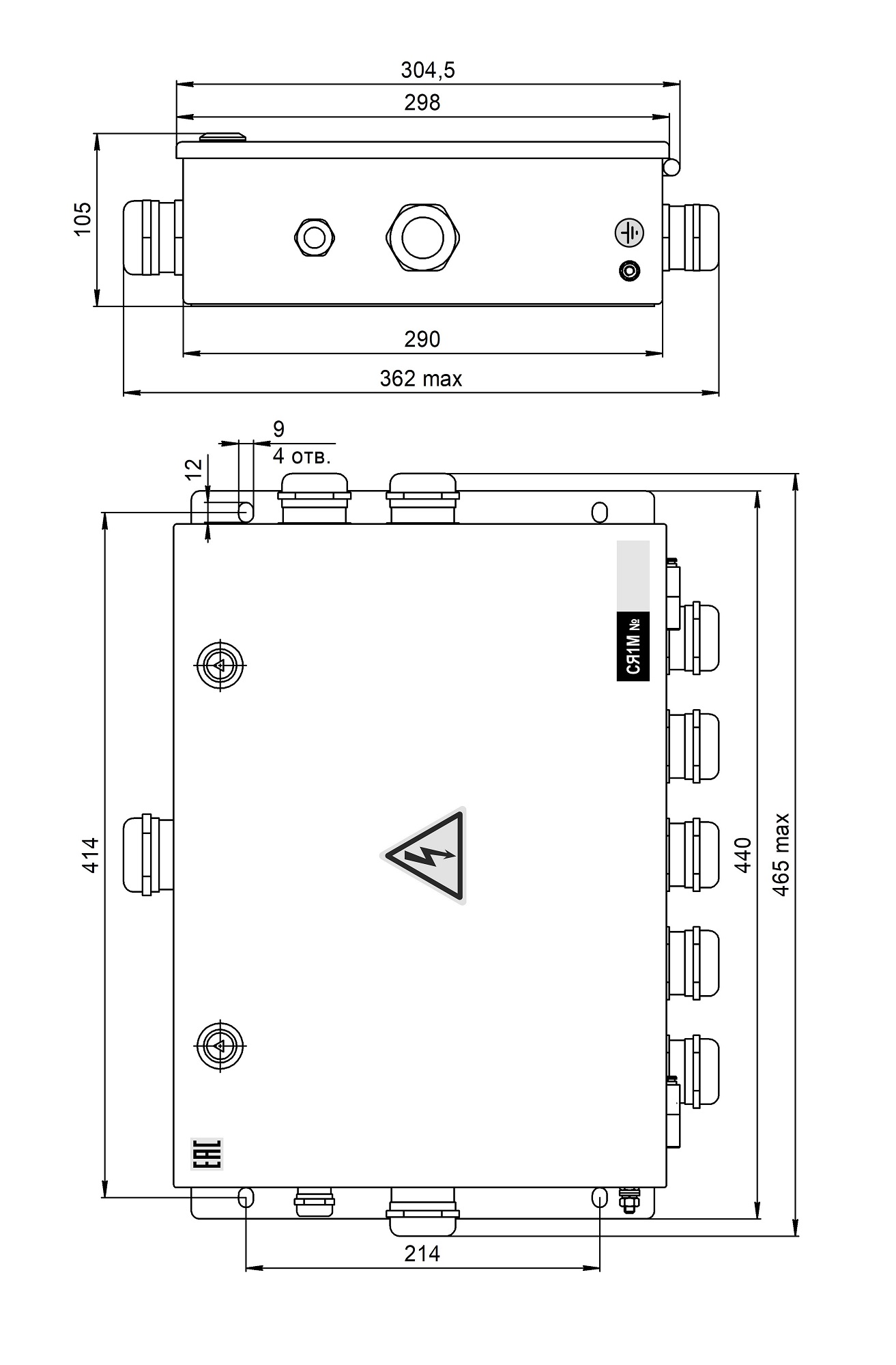

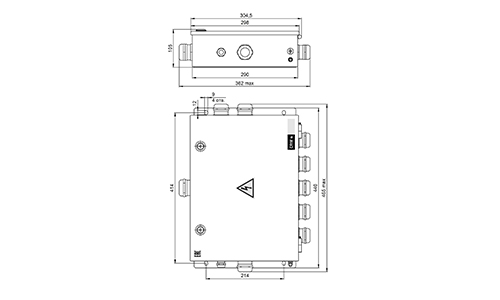

Габаритные и установочные размеры ящика соединительного СЯ1М-42

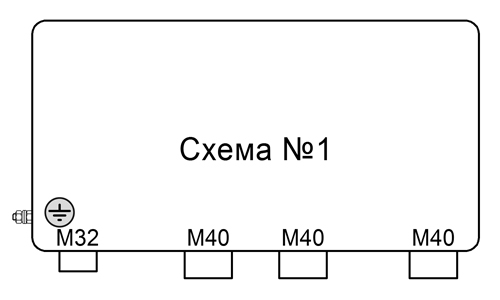

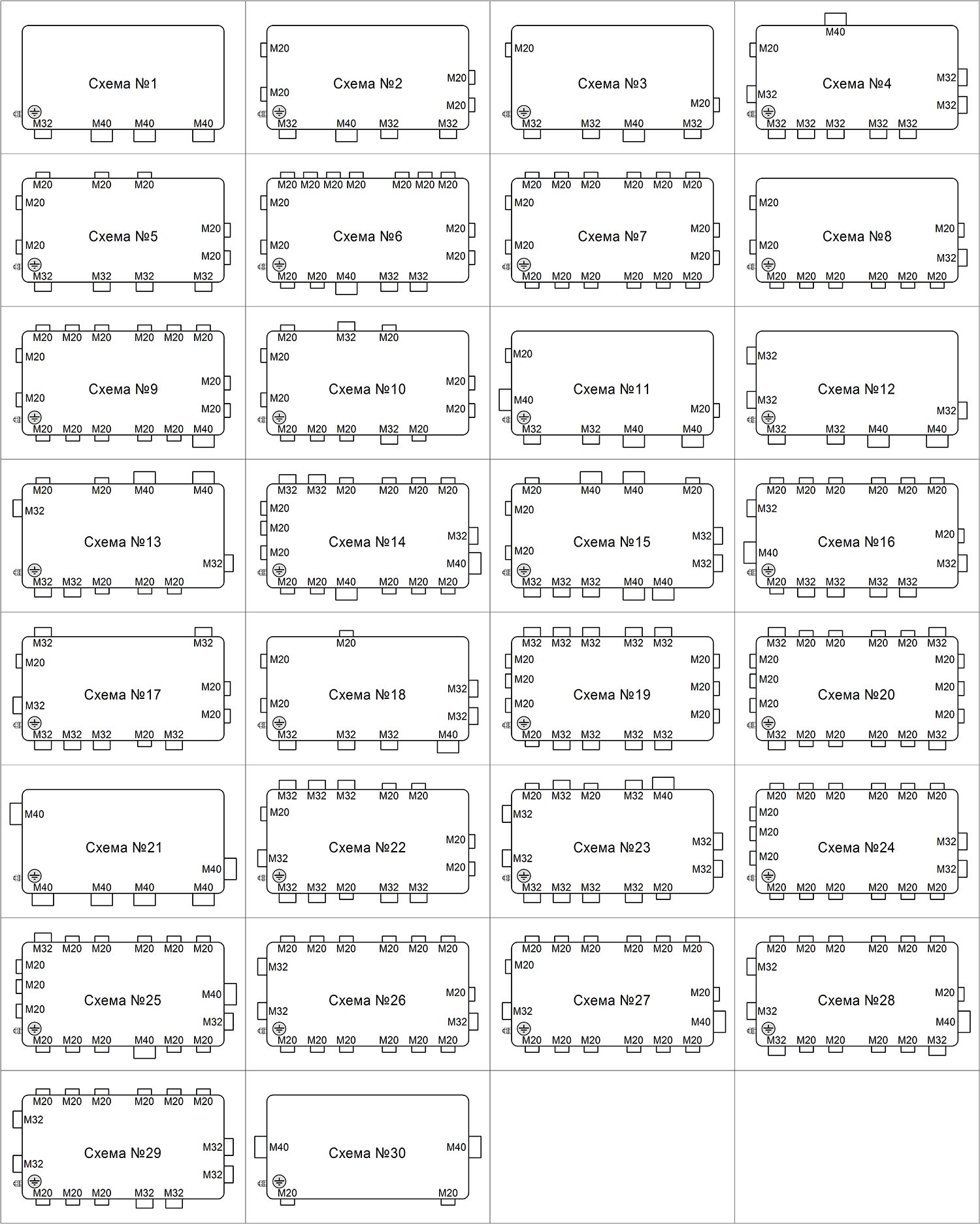

Схемы установки кабельных вводов СЯ1М-42

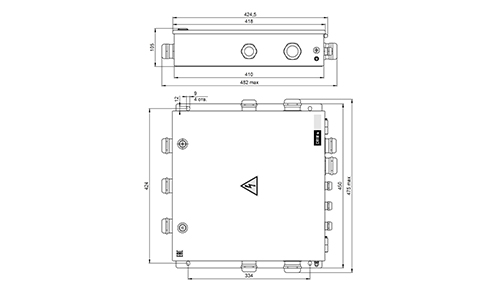

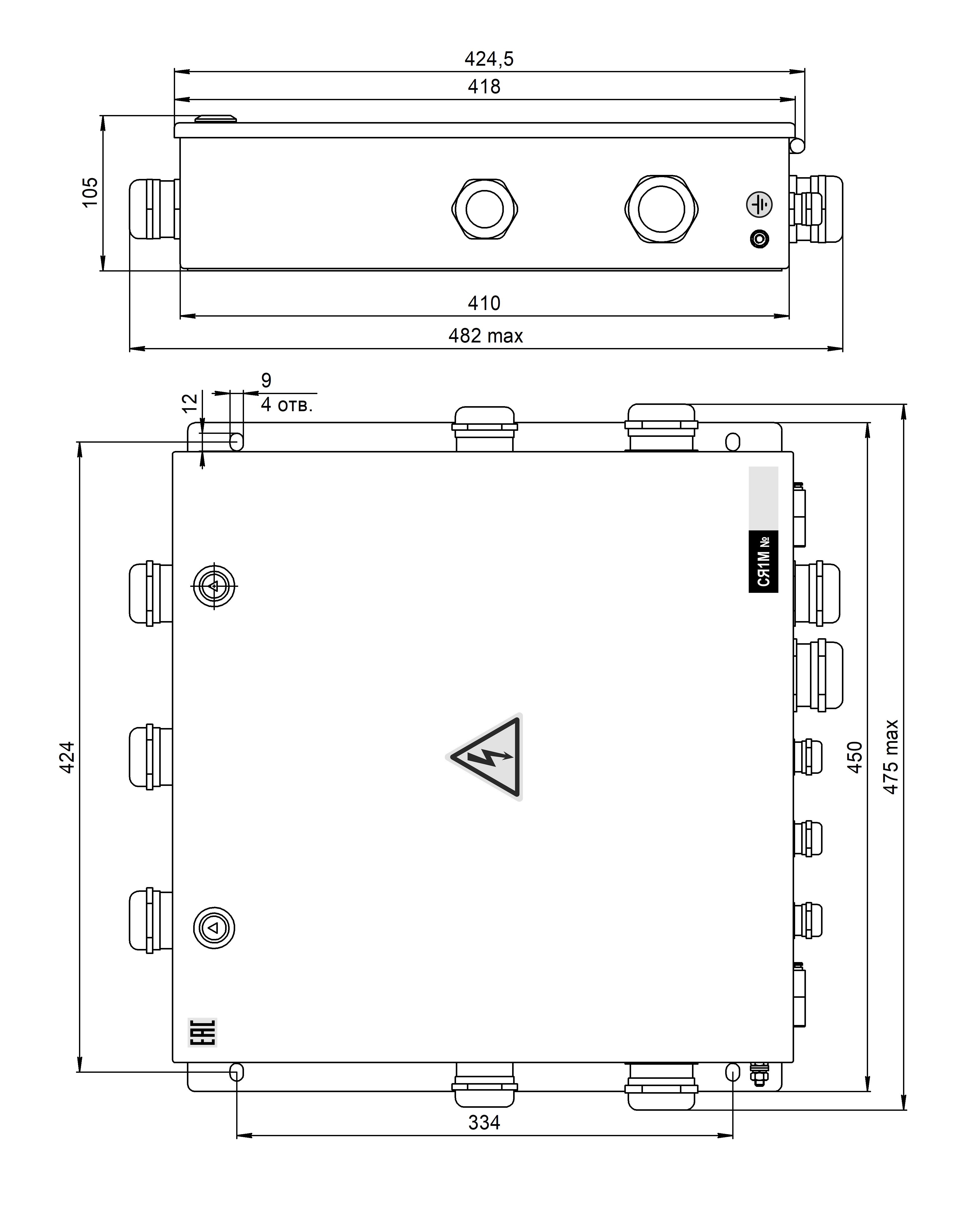

Габаритные и установочные размеры ящика соединительного СЯ1М-72

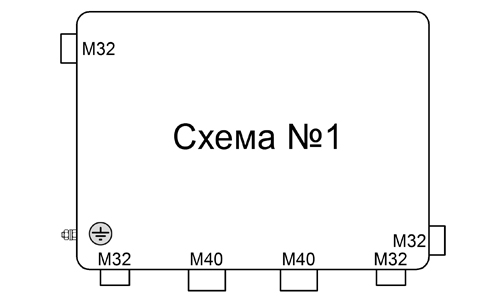

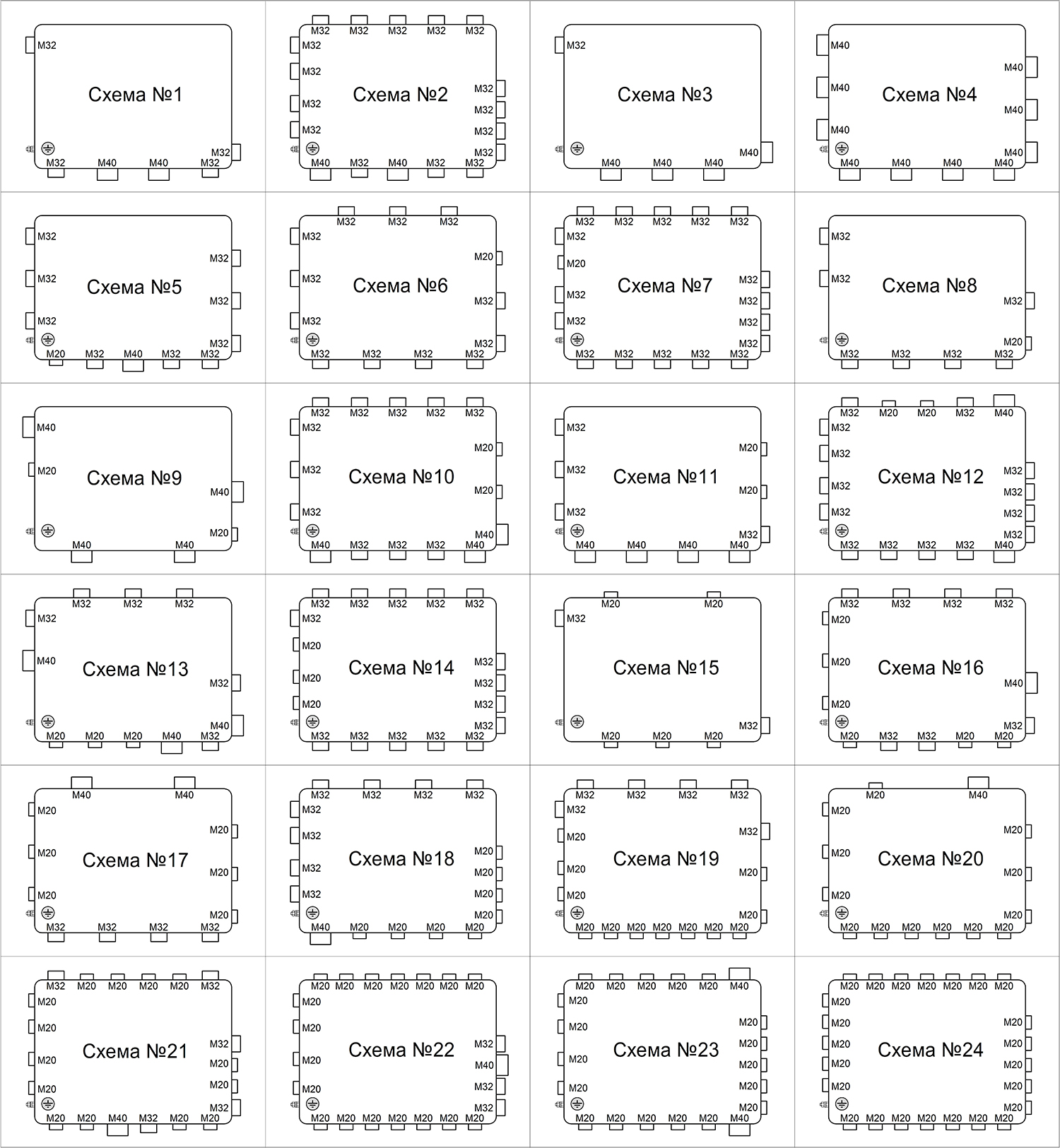

Схемы установки кабельных вводов СЯ1М-72

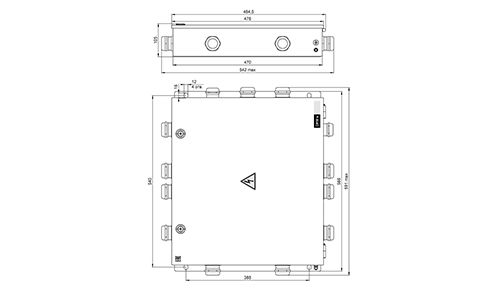

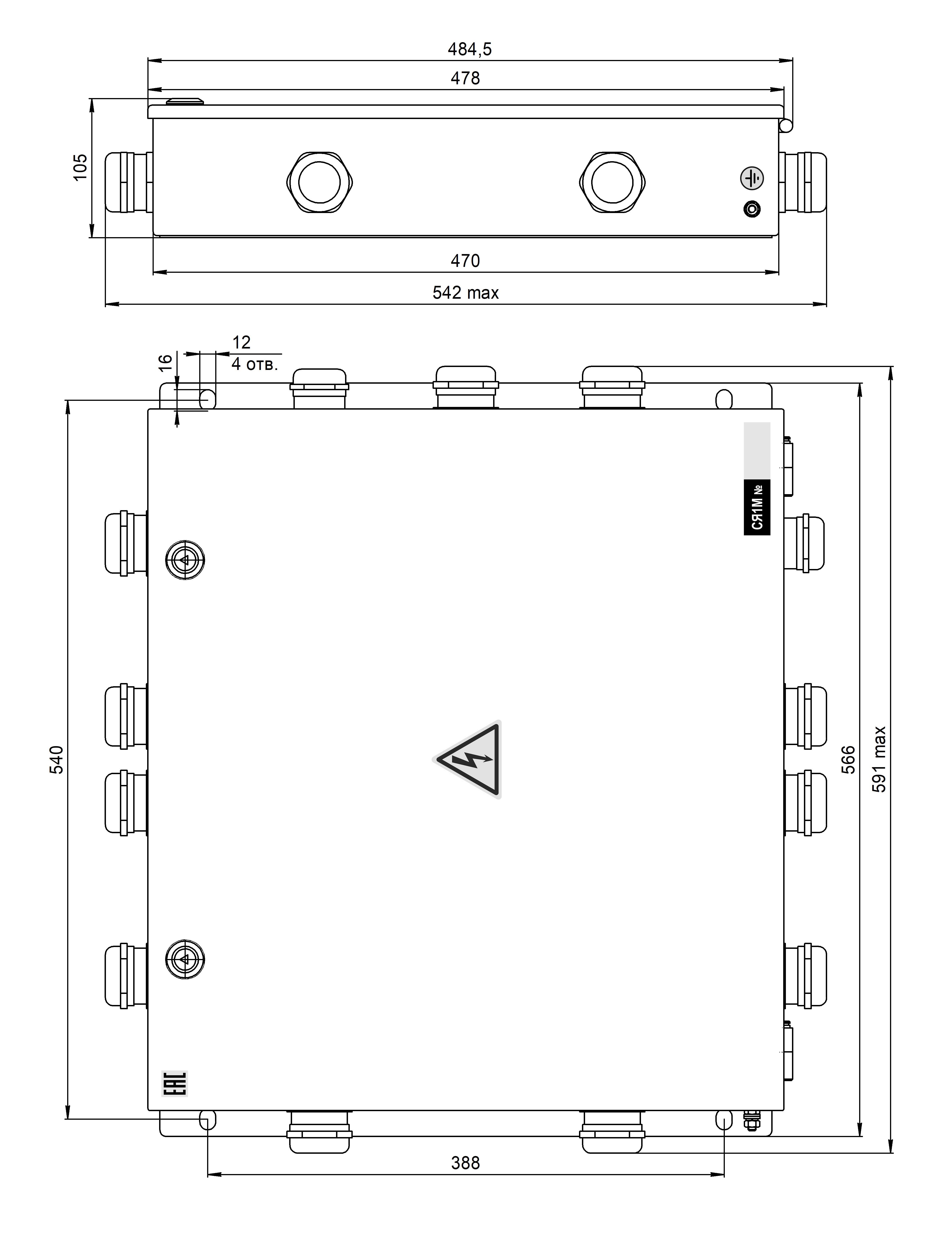

Габаритные и установочные размеры ящика соединительного СЯ1М-112

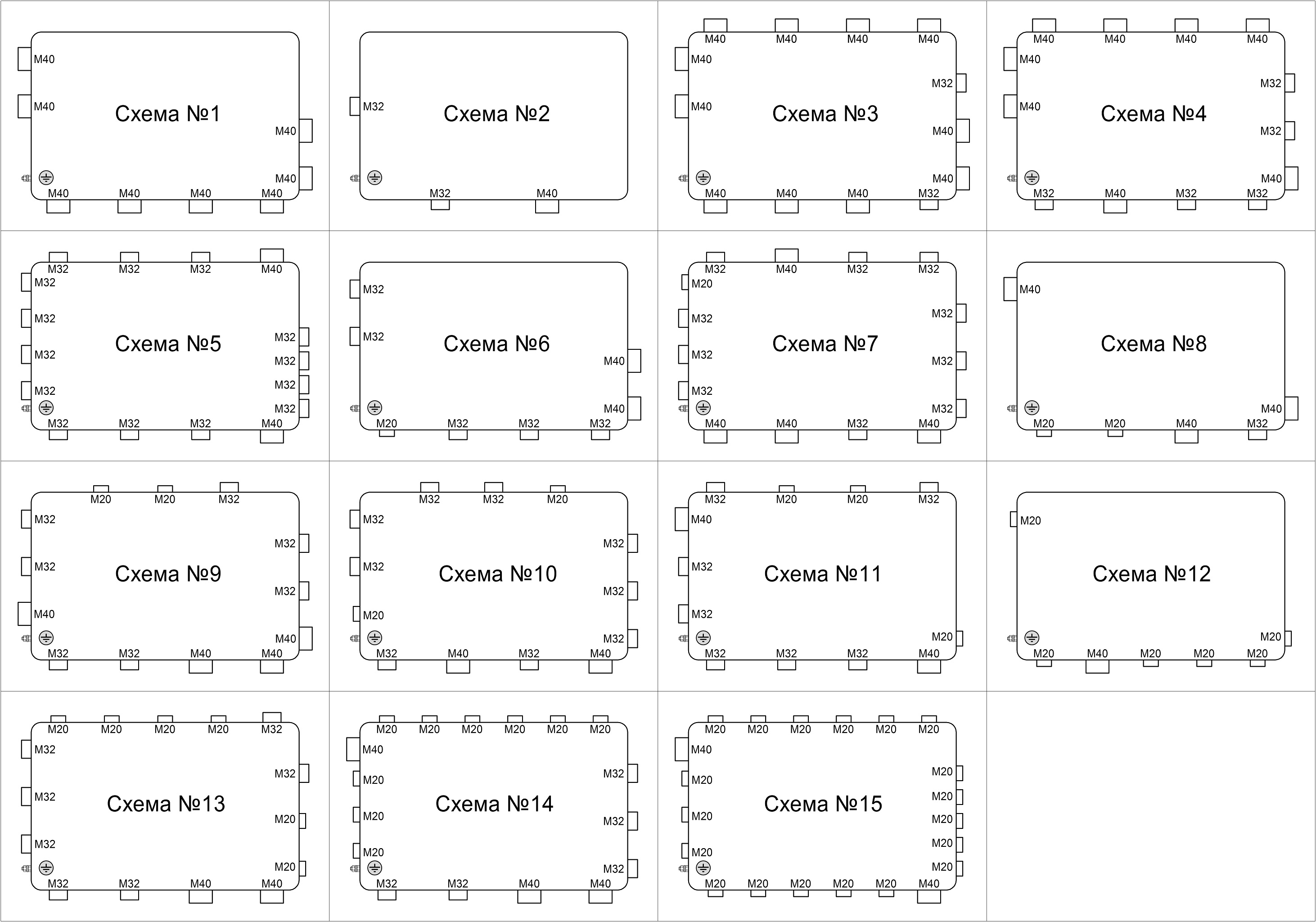

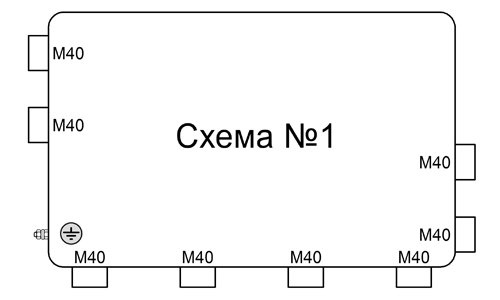

Схемы установки кабельных вводов СЯ1М-112
