Ящики соединительные СЯ

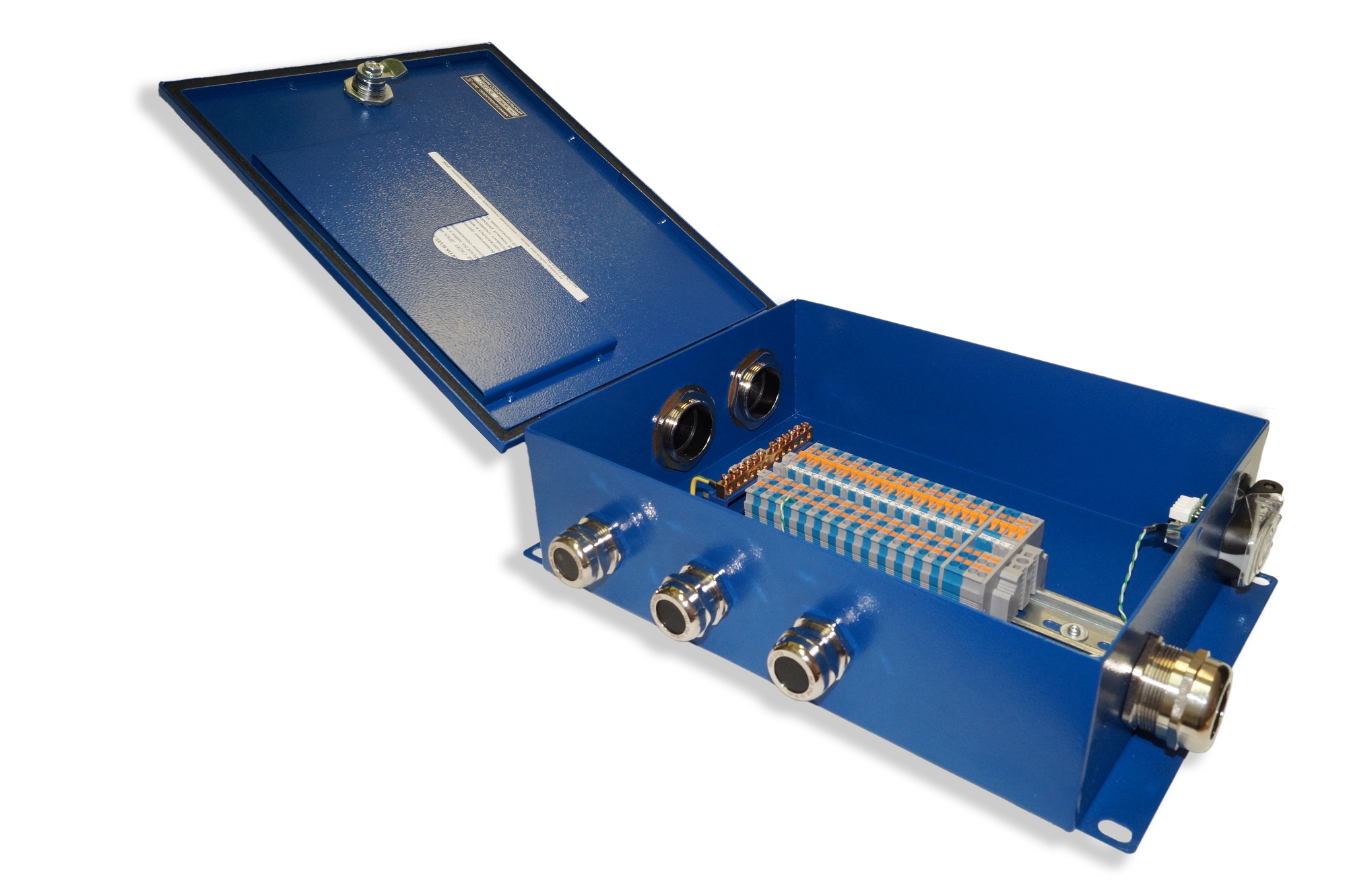

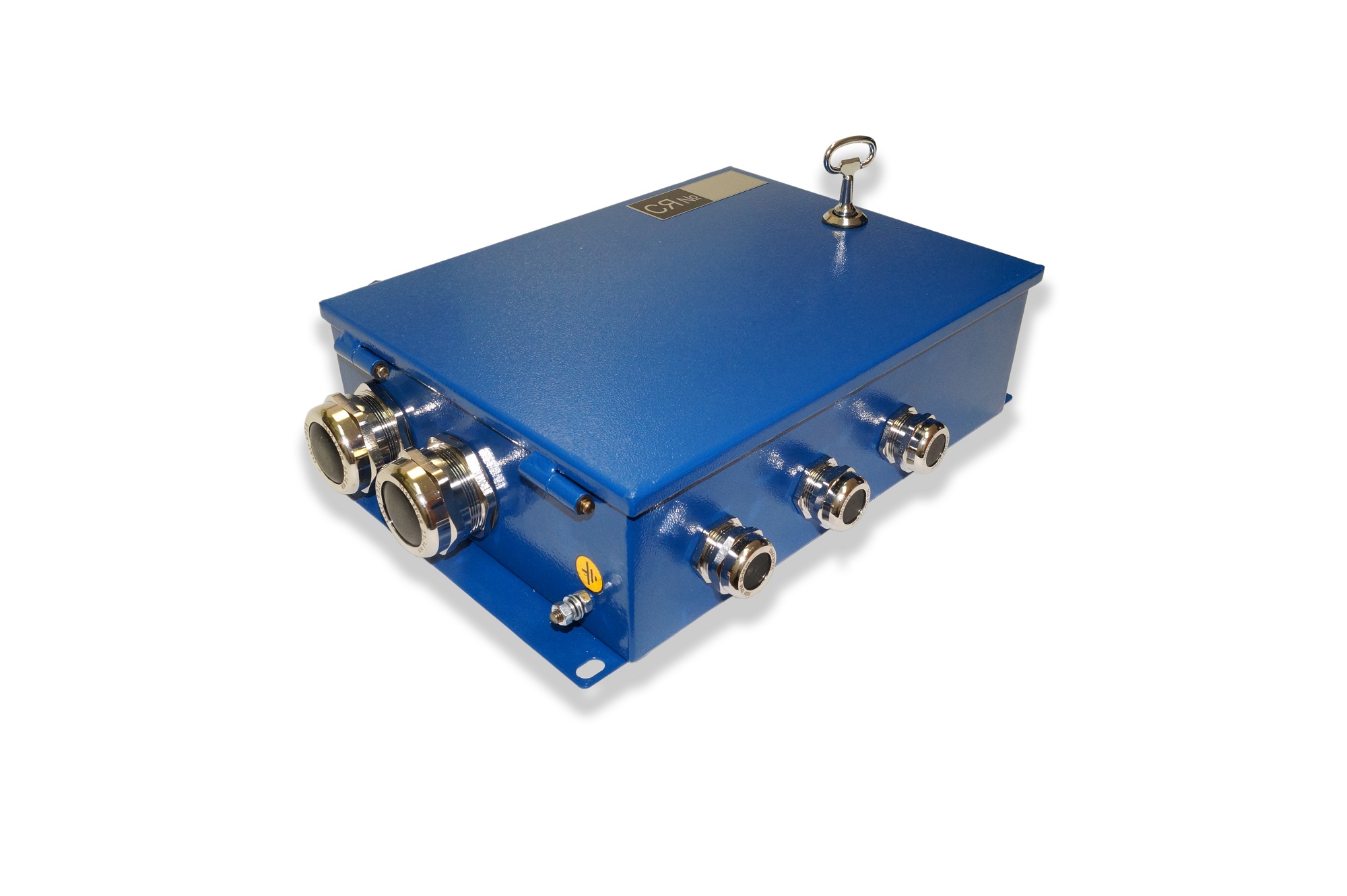

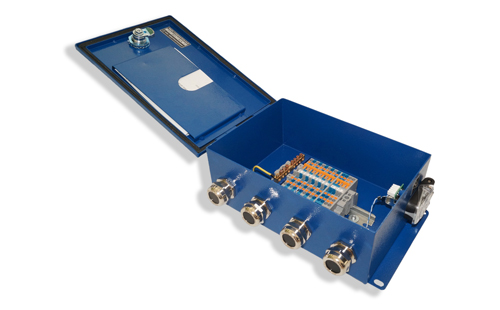

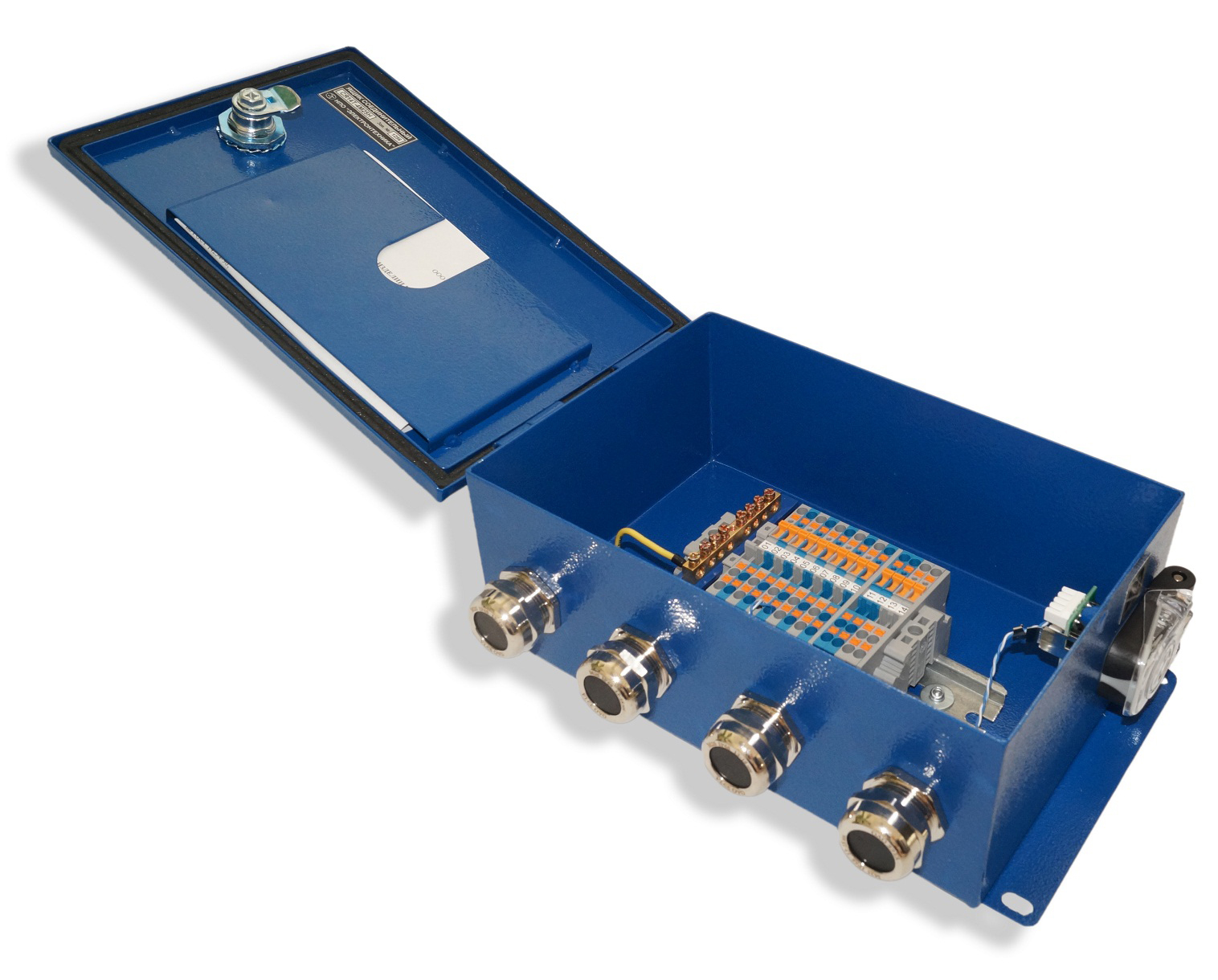

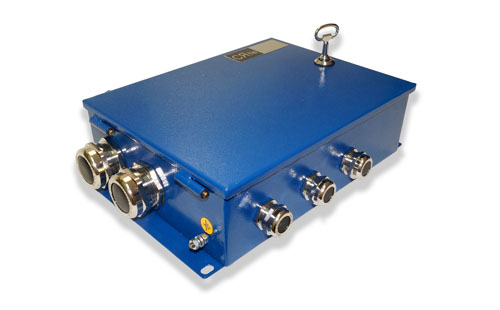

Ящик соединительный СЯ

(ящик) предназначен для соединения и разветвления кабелей без пайки и винтовых соединений.

Для быстрого поиска нужного ящика воспользуйтесь ПРОГРАММОЙ ВЫБОРА ЯЩИКОВ СЯ или

подберите АНАЛОГ ЯЩИКОВ СЯ других производителей.

Ящик выполнен в стальном оцинкованном корпусе с полимерном покрытием.

Степень защиты корпуса - IР65 по ГОСТ 14254-96.

Климатическое исполнение - У1 по ГОСТ 15150-69:

  • диапазон рабочих температур от минус 45 до + 40 °С;
  • относительная влажность воздуха до 100 % при 25 °С.

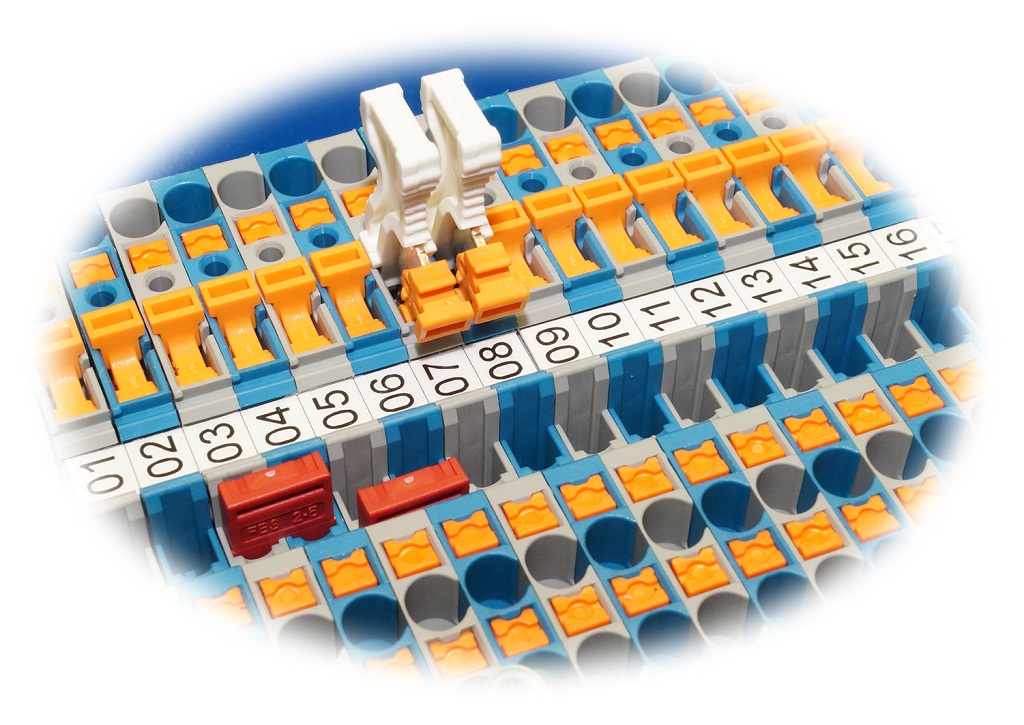

В ящике применены проходные клеммы с пружинными контактами типа Push-In с фронтальным подключением одножильных проводов с диаметром жилы (0,42…2,26) мм или многожильных проводов с диаметром жилы (0,42…1,78) мм.

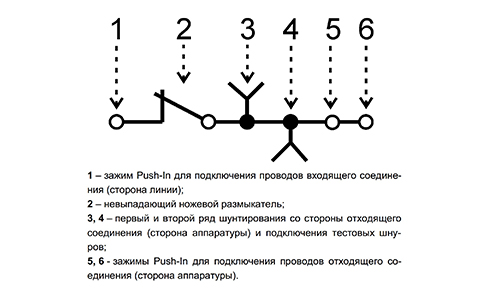

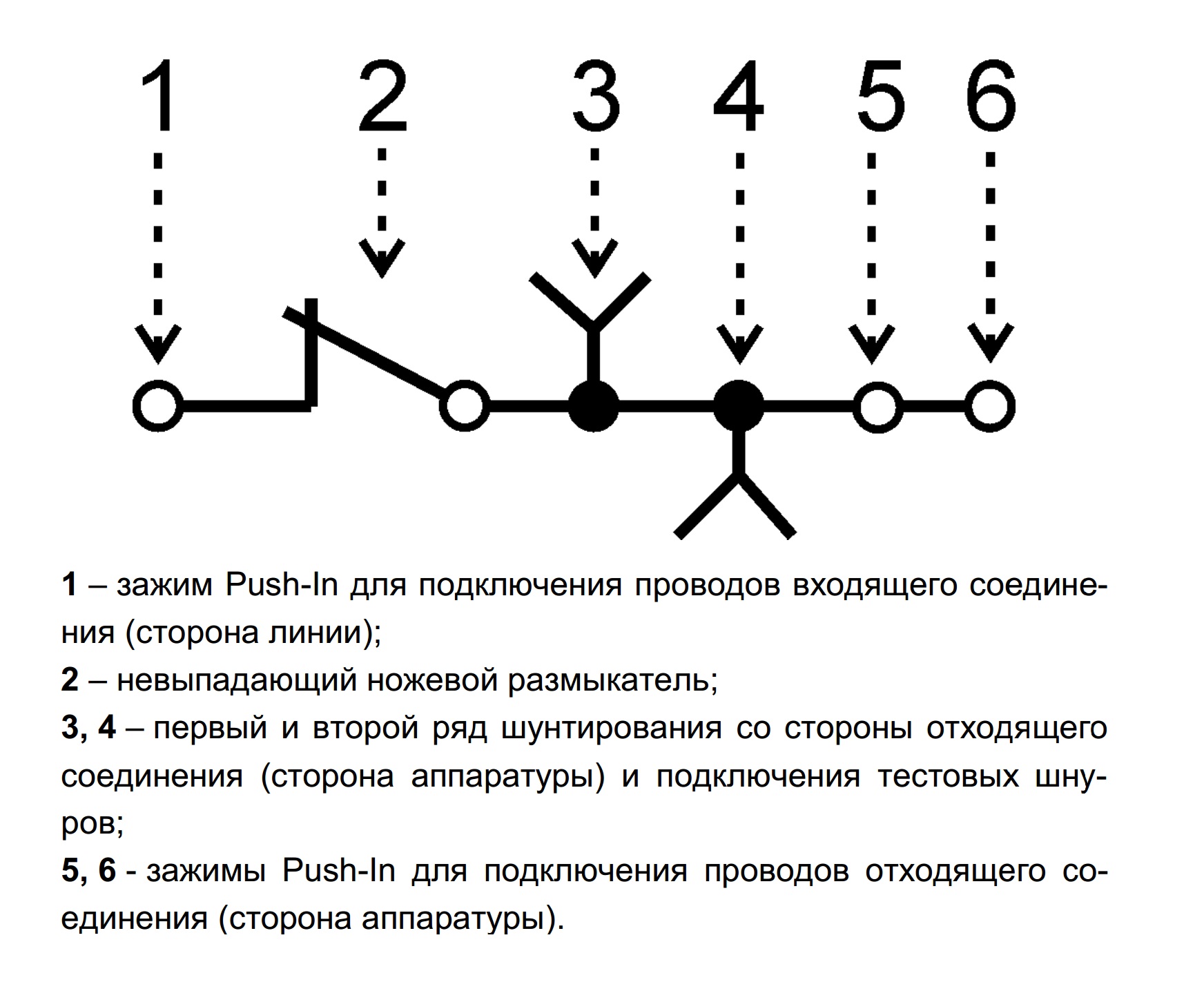

Каждая клемма обеспечивает соединения типа "одно входящее – два исходящих", имеет невыпадающий ножевой размыкатель, возможность оперативного соединения клемм между собой перемычками, входящими в комплект поставки.

Ящик имеет:

  • латунные кабельные вводы с никелевым покрытием со степенью защиты IP68;
  • шину заземления внутри для заземления металлических оболочек кабелей;
  • болт заземления М6 снаружи для заземления ящика;
  • карман для кроссовой таблицы или схемы на внутренней стороне крышки;
  • несъёмную крышку, закреплённую на поворотных петлях;
  • замок с трехгранным ключом для фиксации крышки в закрытом положении;
  • четыре клеммы расположенные справа, рекомендуются для подключения напряжения питания 24В;

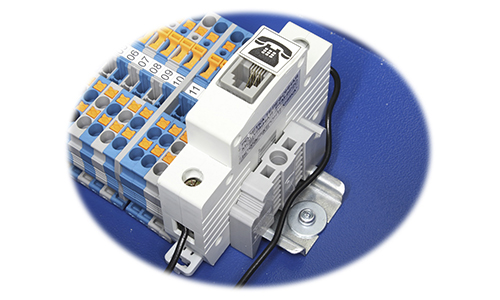

  • телефонную розетку, подключённую к контактам "05" и "06" (3-я пара), установленную внутри или снаружи ящика, для оперативного подключения к линии административной хозяйственной связи;
  • нумерацию клемм.

Ящик имеет исполнения в зависимости от:

Кабельный ввод Наружный диаметр кабеля, мм
М20 6 … 12
М25 8 … 16
М32 14 … 25
М42 23 … 34
  • количества клемм - 14, 28, 36, 46, 58, 76, 116;
  • количества кабельных вводов, их типоразмера M25, М32, М42 и расположения;
  • расположения телефонной розетки.

Обозначение ящика в конструкторской документации и при заказе:

Ящик соединительный СЯ ххх Т - хx БРМТ.465139.ххх
1 2 3   4 5
Поле Описание и возможные значения
1 Торговое наименование – СЯ
2 Количество установленных клемм – 14, 28, 36, 46, 58, 76 и 116
3 Вариант установки телефонной розетки для подключения к линии АХС:

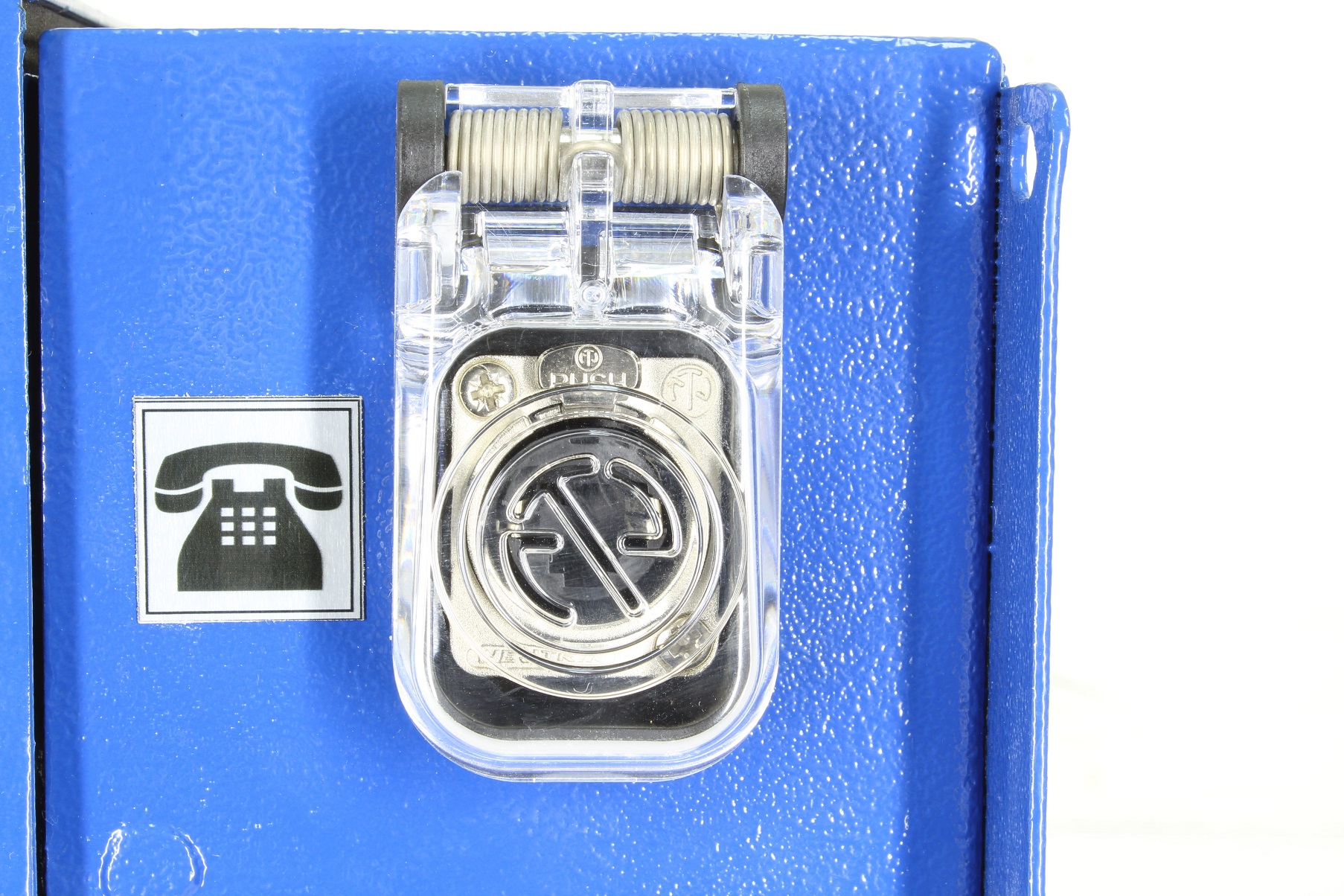

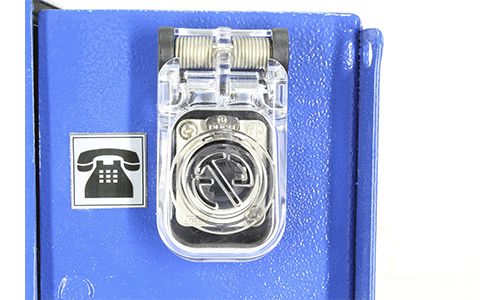

Т – телефонная розетка IP65 установлена на правой боковой стенке ящика и доступна снаружи без открывания крышки ящика

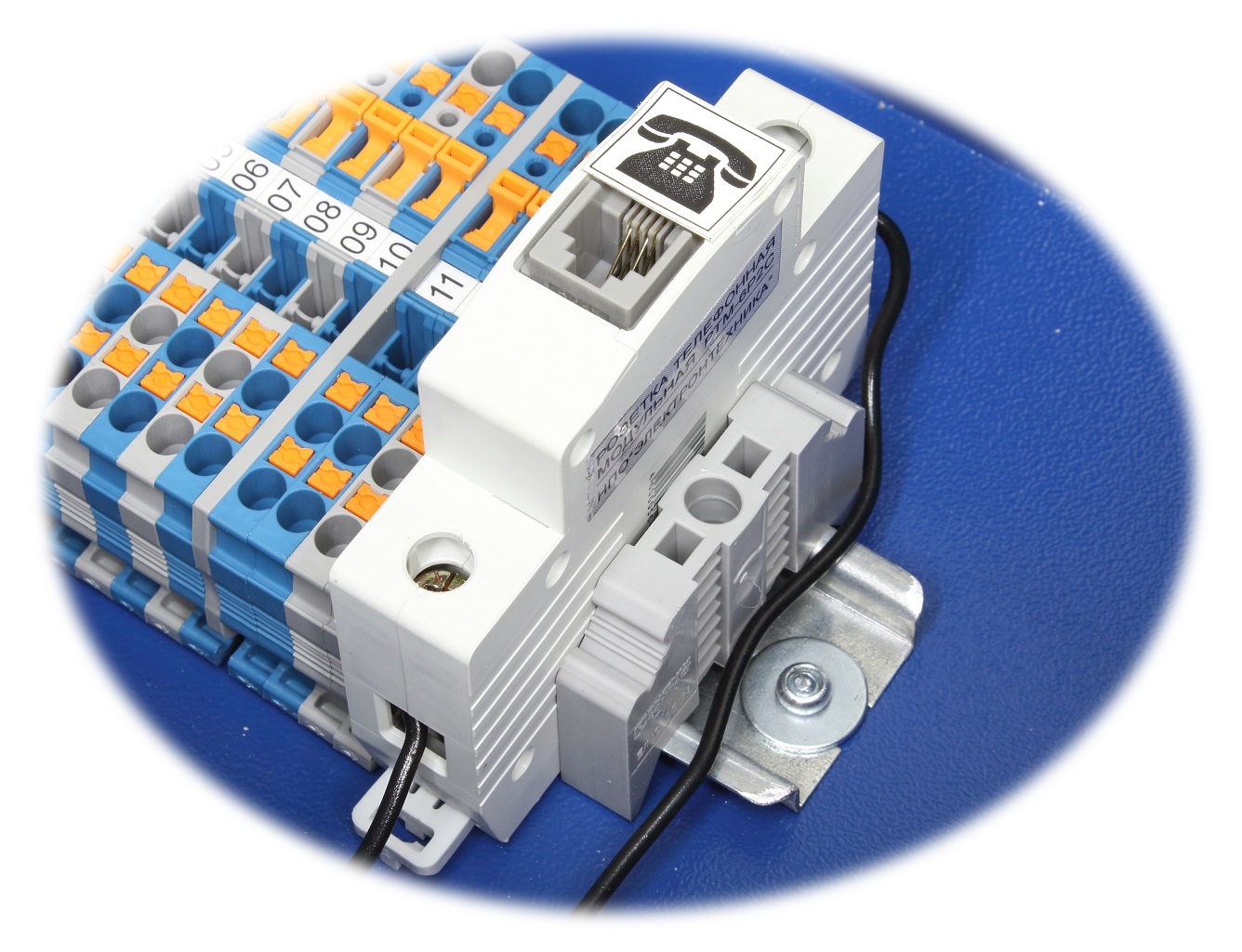

Поле пустое - телефонная розетка установлена на DIN – рейку внутри ящика и доступна при открытой крышке ящика.
4 Номер схемы установки кабельных вводов, смотри "Особенности применения".
5 Обозначение:
БРМТ.465139.001 – для СЯ14
БРМТ.465139.003 – для СЯ28
БРМТ.465139.005 – для СЯ36
БРМТ.465139.007 – для СЯ46
БРМТ.465139.009 – для СЯ58
БРМТ.465139.015 – для СЯ76
БРМТ.465139.017 – для СЯ116

БРМТ.465139.002 – для СЯ14Т
БРМТ.465139.004 – для СЯ28Т
БРМТ.465139.006 – для СЯ36Т
БРМТ.465139.008 – для СЯ46Т
БРМТ.465139.010 – для СЯ58Т
БРМТ.465139.016 – для СЯ76Т
БРМТ.465139.018 – для СЯ116Т
Пример записи обозначения в документации и при заказе:
Ящик соединительный СЯ14-4 БРМТ.465139.001 – Ящик соединительный на 14 клемм с расположением кабельных вводов по схеме №4 и телефонной розеткой установленной внутри ящика.
Ящик соединительный СЯ28Т-12 БРМТ.465139.003 – Ящик соединительный на 28 клемм с расположением кабельных вводов по схеме №12 и телефонной розеткой IP65 установленной снаружи на правой боковой стенке ящика.
Наименование параметра, единица измерений Значение
Максимальное напряжение, В 400
Максимальный ток, А 20
Диаметры подключаемых проводов, мм одножильный 0,42 … 2,26
многожильный 0,42 … 1,78
Сечение подключаемых проводов, мм2 AWG одножильный 0,14 … 4,00 (26‑12)
многожильный 0,14 … 2,50 (26‑13)

Габаритные размеры и масса:

Наименование СЯ Габаритные размеры (ШхВхГ), мм Установочные размеры (ШхВ/DотвхLотв), мм Масса, не более, кг Кол-во, шт
FBS 2-5 S-MT
СЯ14, СЯ14Т 315х230х105 264х136/ O7,0х12 2,2 2 2
СЯ28, СЯ28Т 385х310х105 339х214/ O9х14 5,5 2 2
СЯ36, СЯ36Т 385х310х105 339х214/ O9х14 5,5 2 2
СЯ46, СЯ46Т 465х370х105 414х214/ O9х14 9,5 6 4
СЯ58, СЯ58Т 465х370х105 414х214/ O9х14 9,5 6 4
СЯ76, СЯ76Т 475х430х105 424х334/ O9х14 10,4 8 4
СЯ116, СЯ116Т 585х500х105 540х388/ O12х17 12,7 10 4

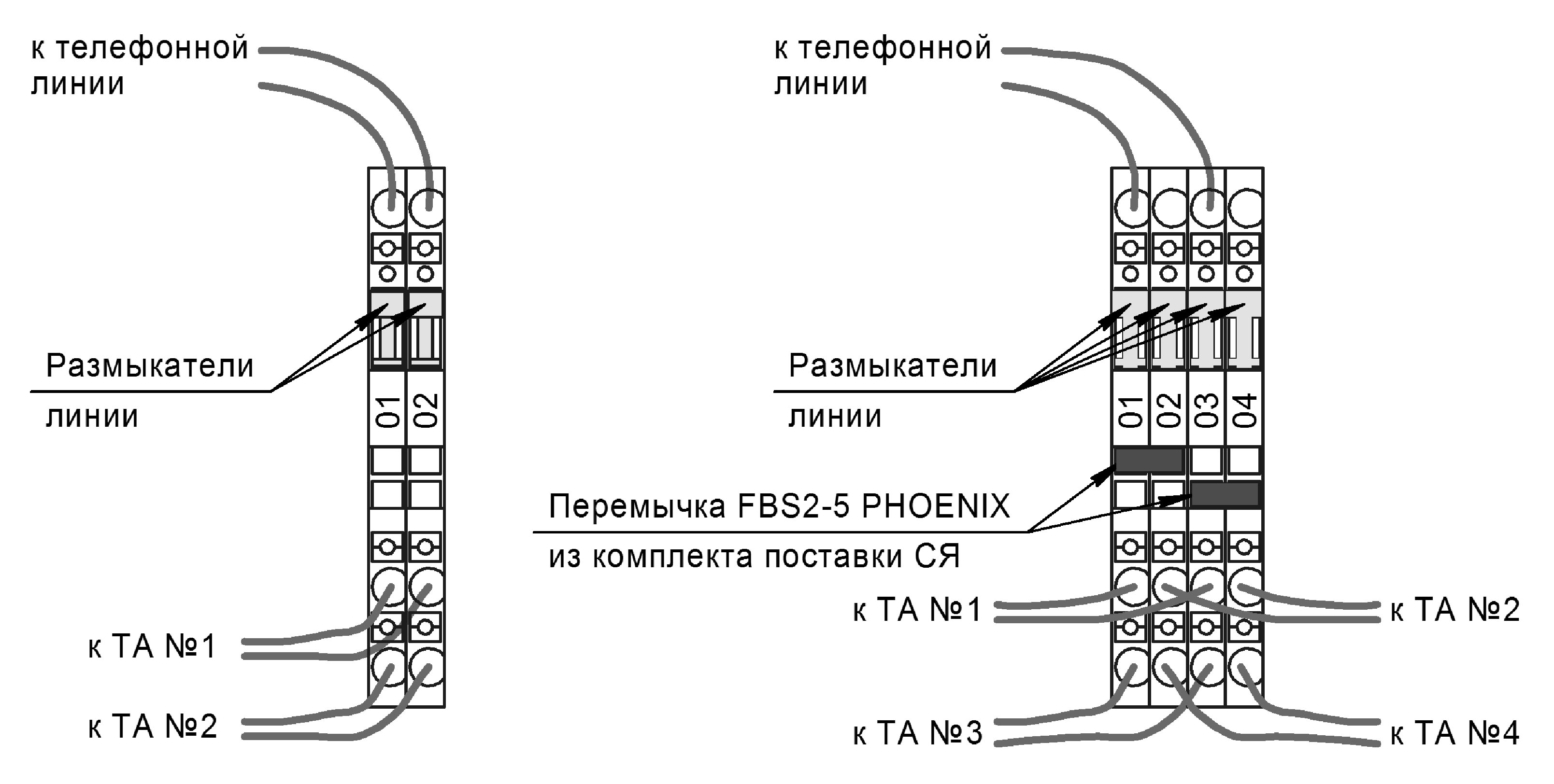

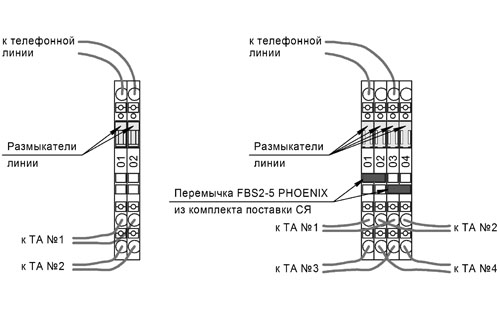

Пример соединения одной входящей пары с несколькими исходящими: 2 пары и 4 пары

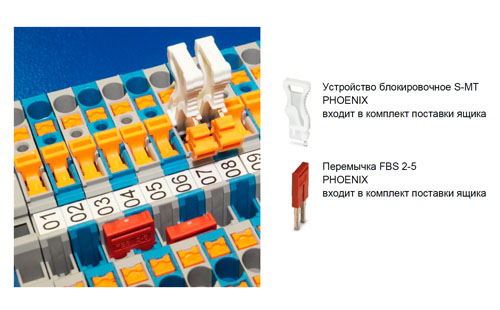

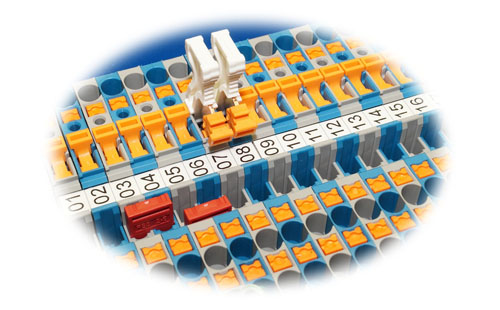

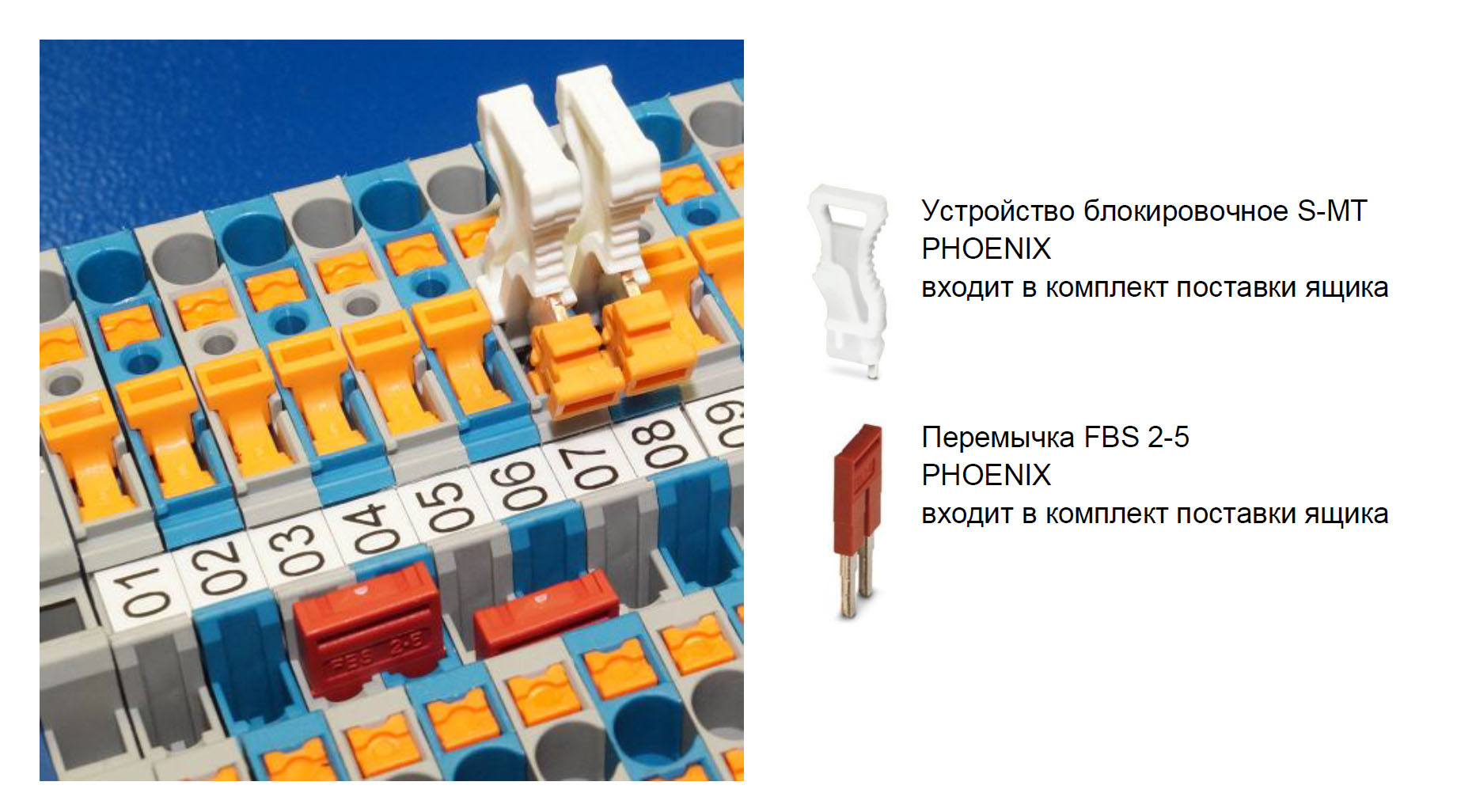

Пример использования перемычек FBS 2-5 PHOENIX и устройств блокировочных S-MT PHOENIX

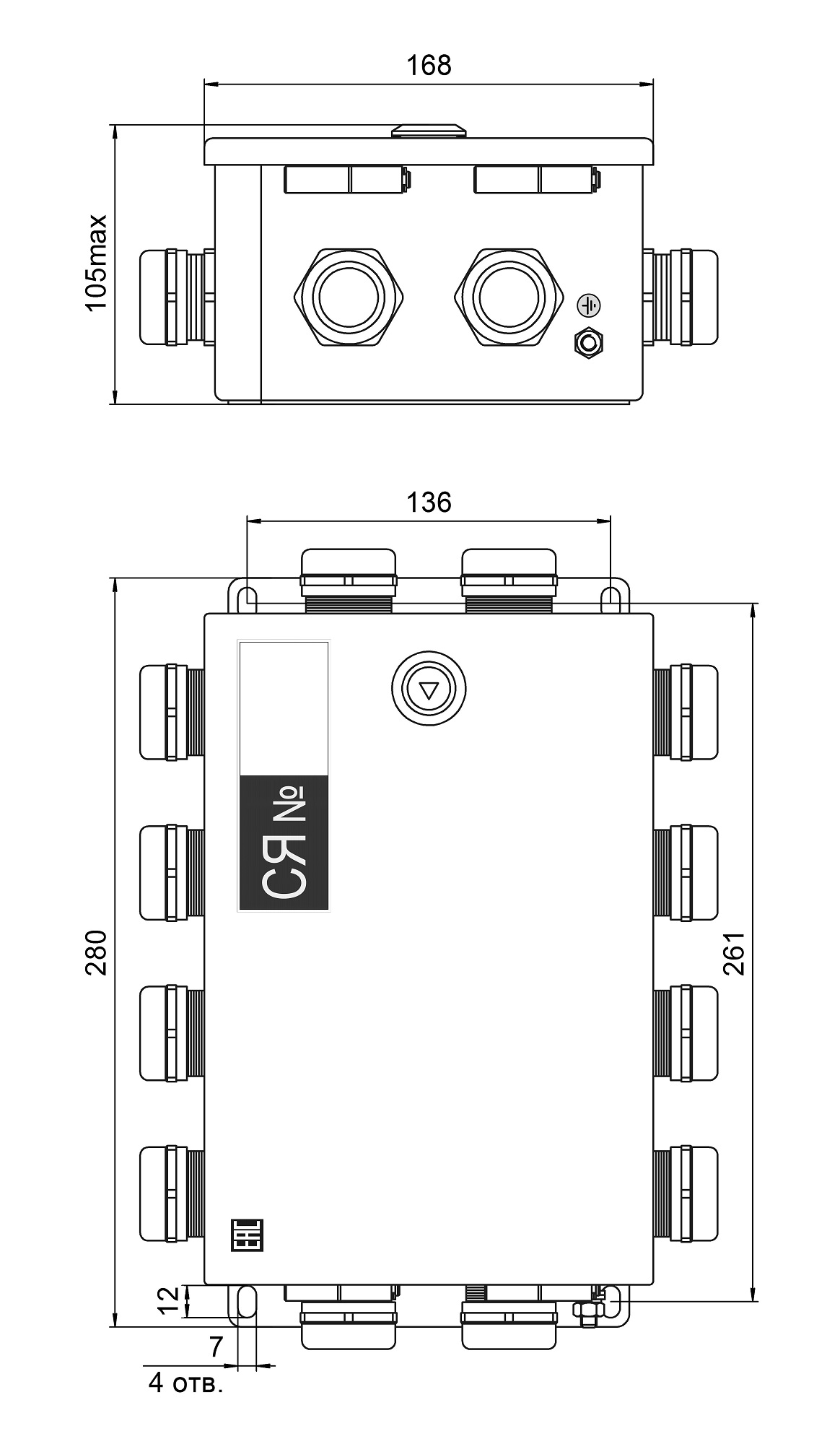

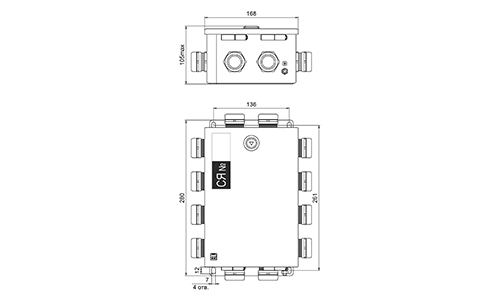

Установочные и габаритные размеры СЯ14

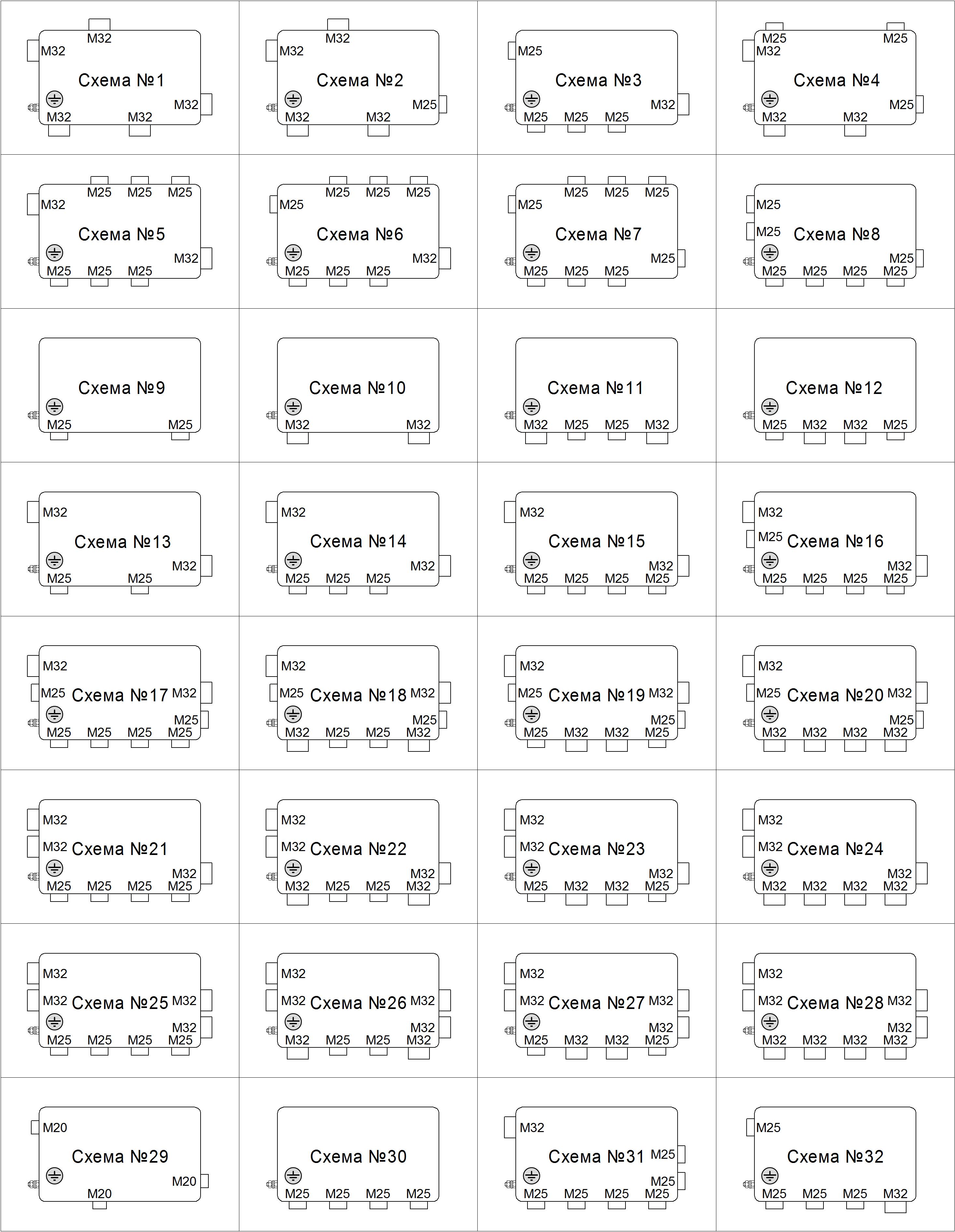

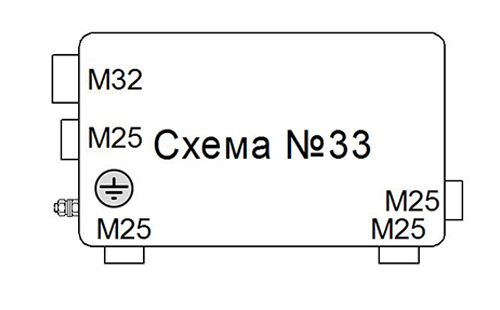

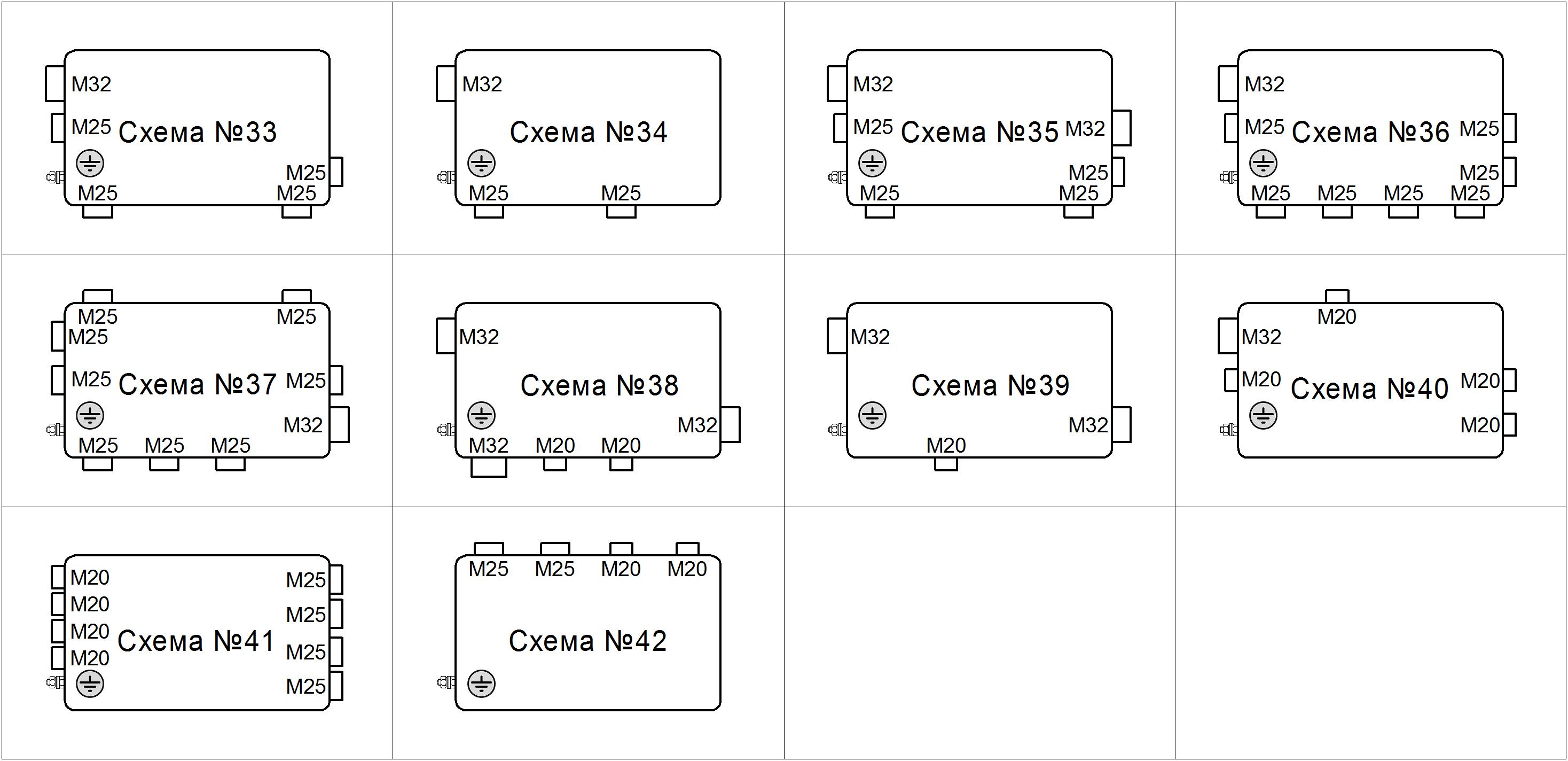

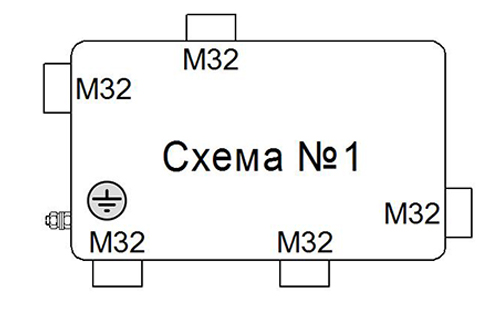

Схемы установки кабельных вводов СЯ14
Схемы установки кабельных вводов СЯ14

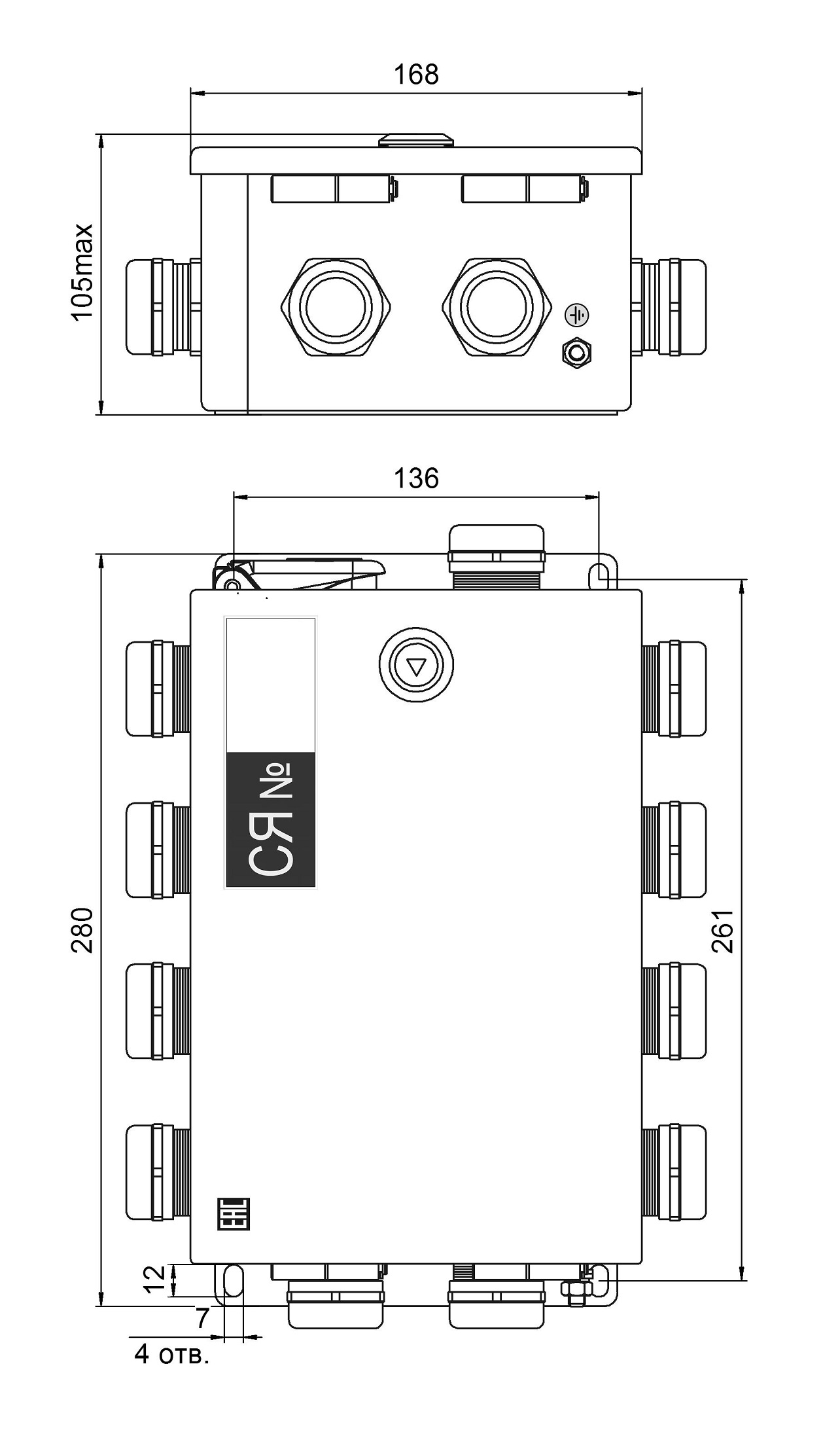

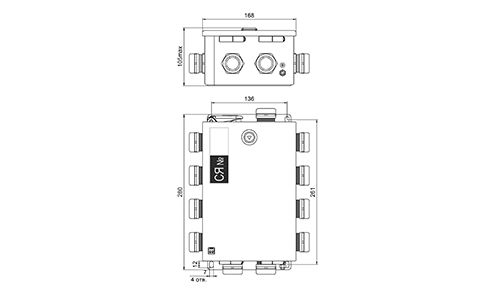

Установочные и габаритные размеры СЯ14

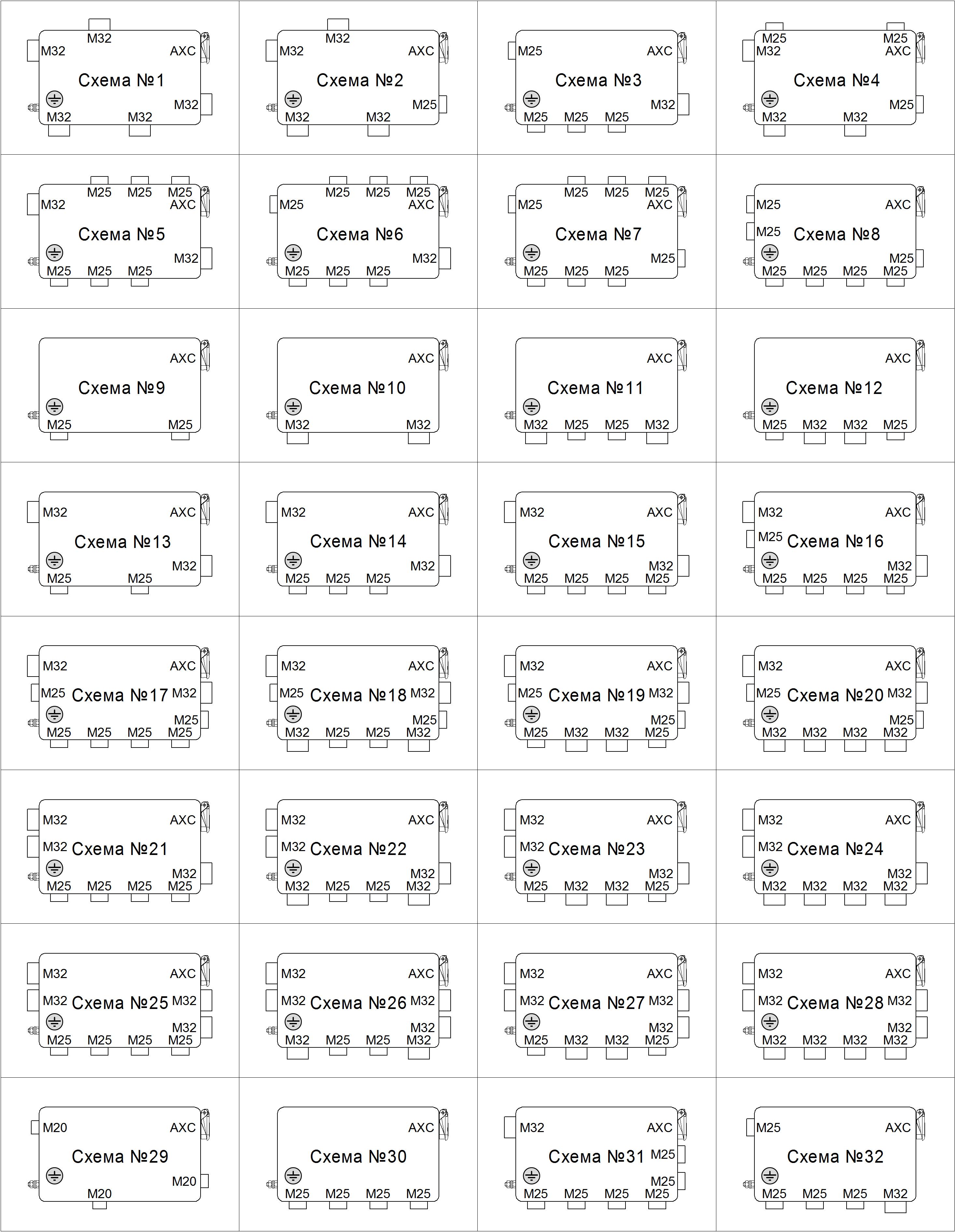

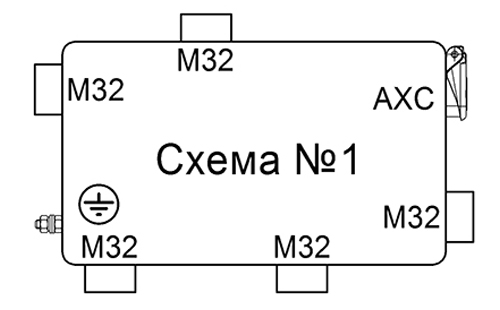

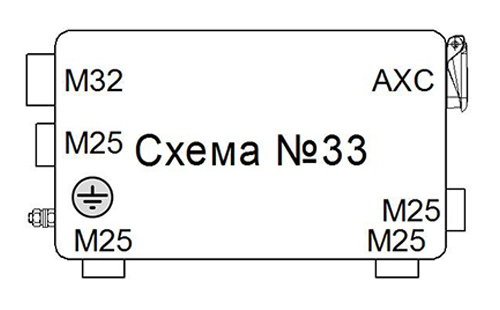

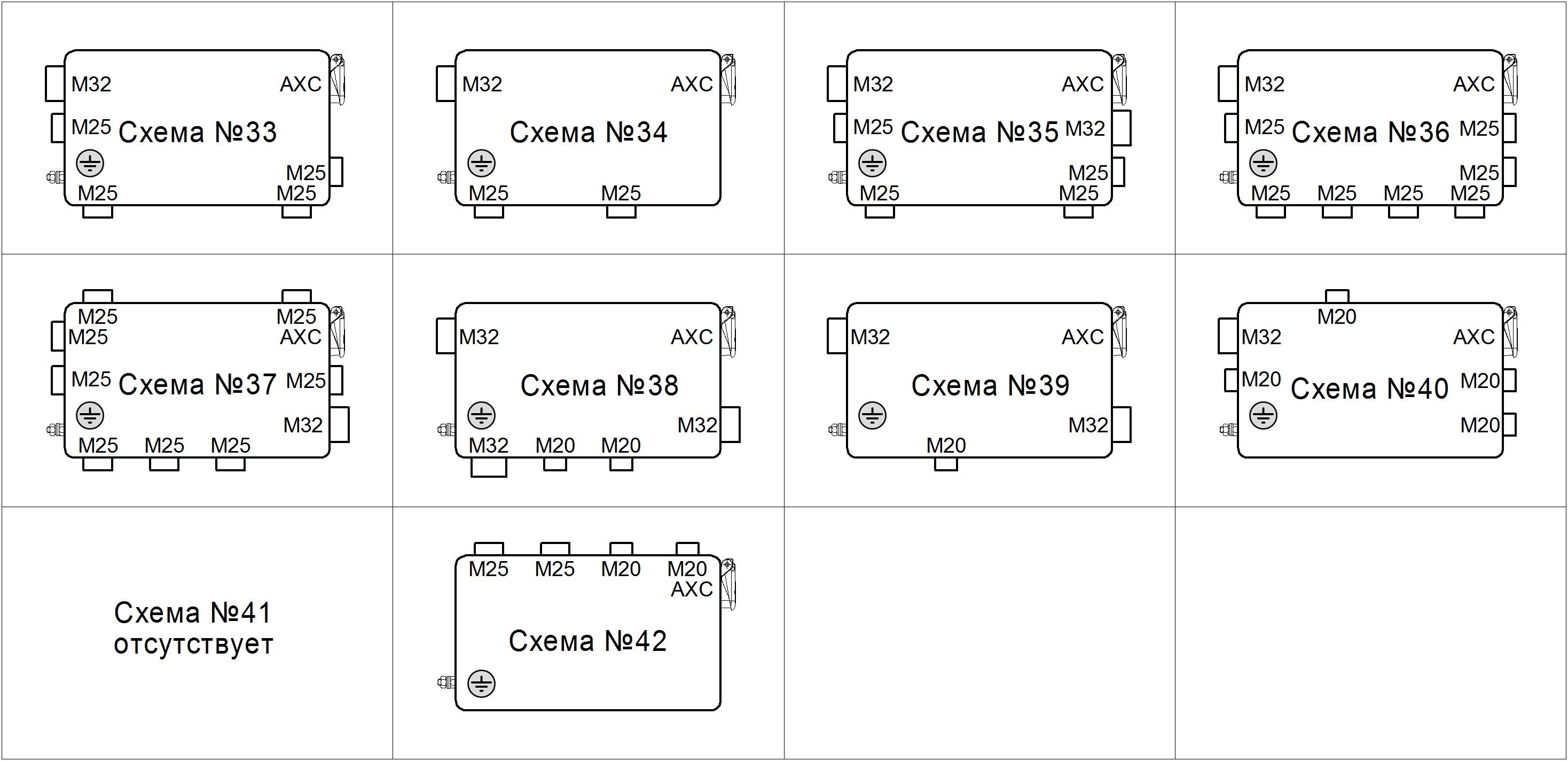

Схемы установки кабельных вводов СЯ14Т
Схемы установки кабельных вводов СЯ14Т

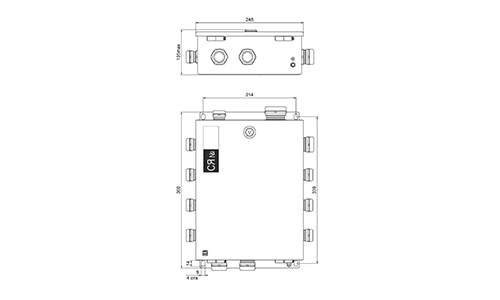

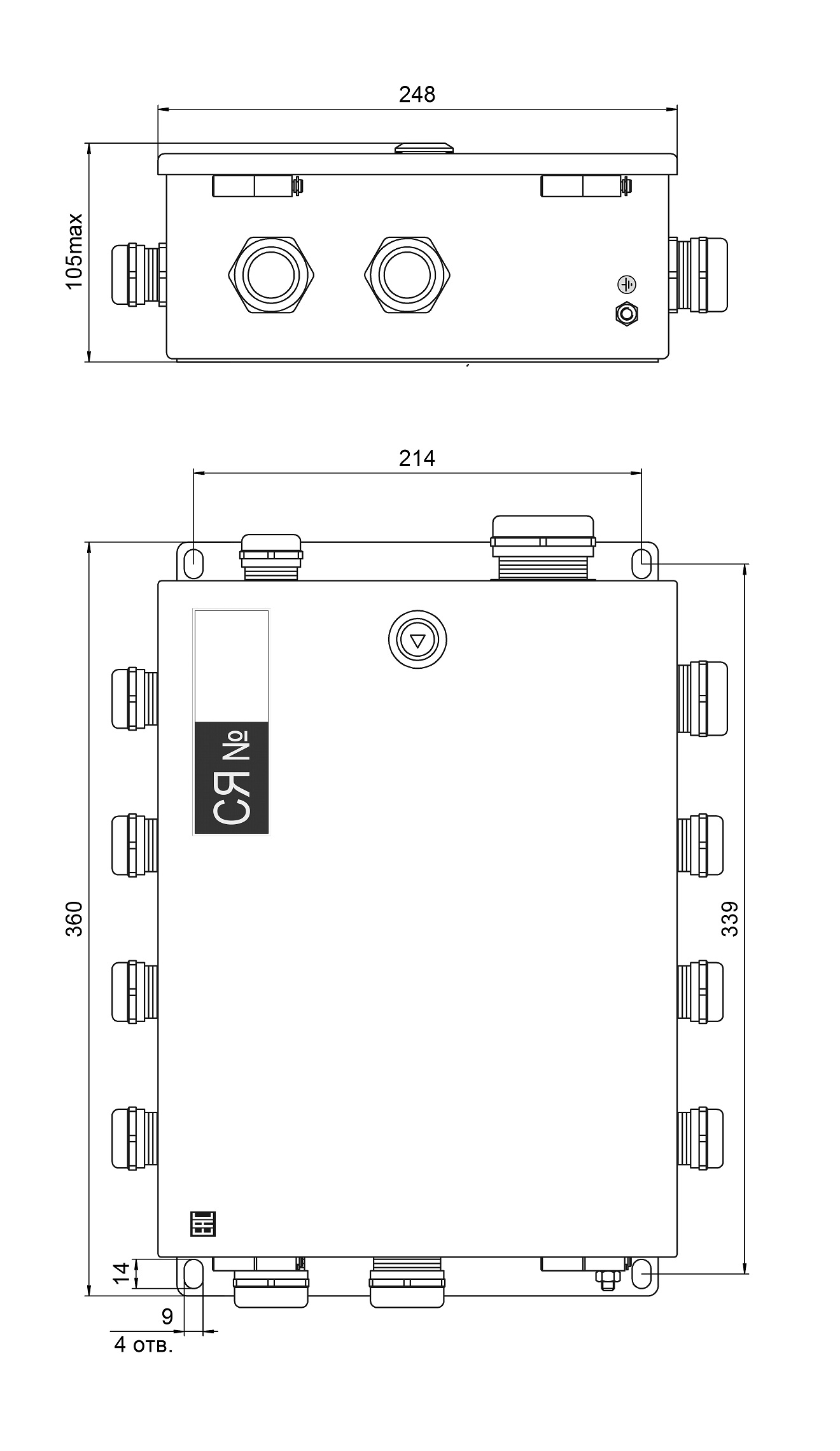

Установочные и габаритные размеры СЯ28

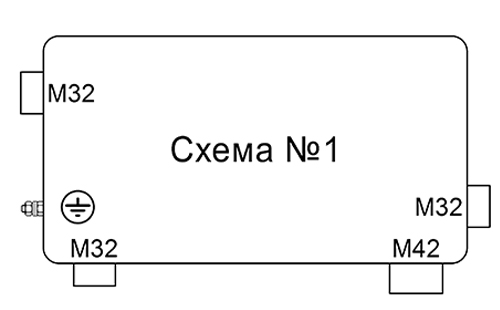

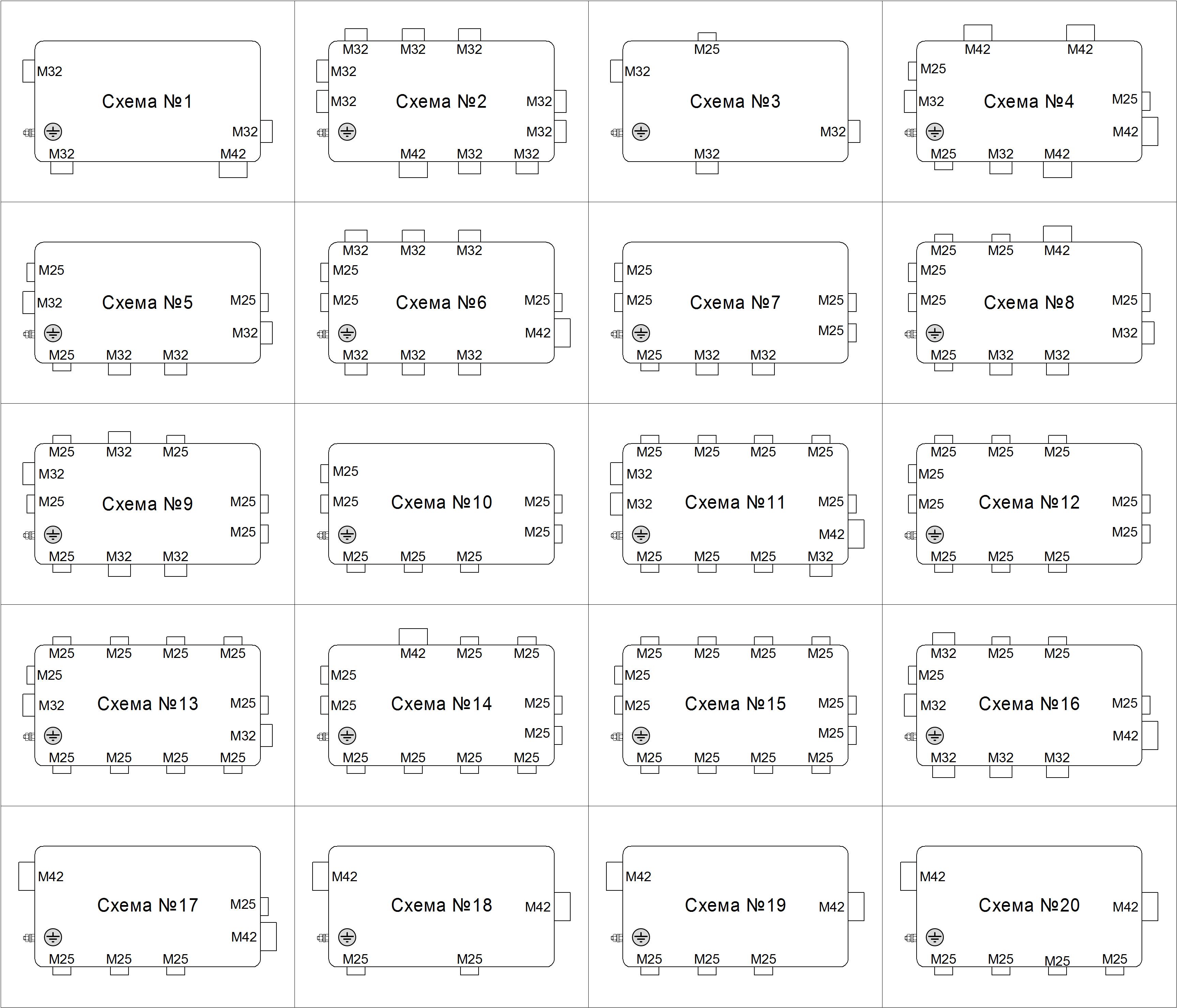

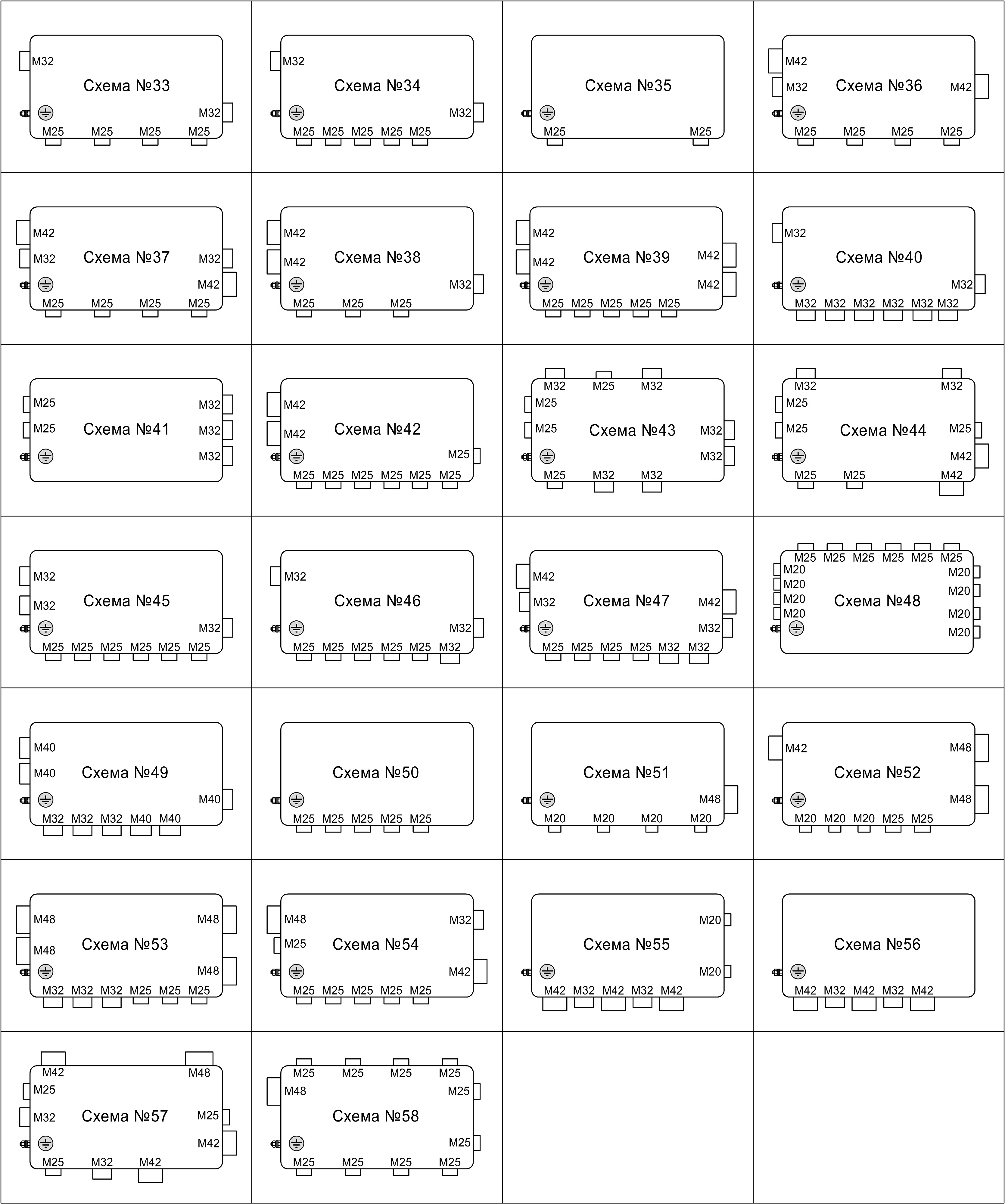

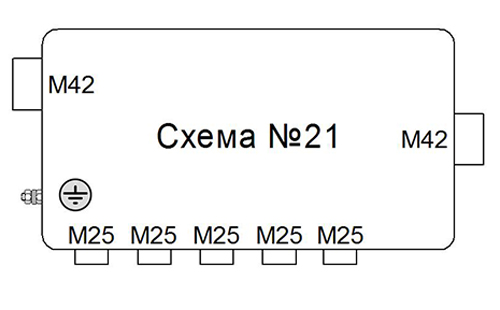

Схемы установки кабельных вводов СЯ28
Схемы установки кабельных вводов СЯ28

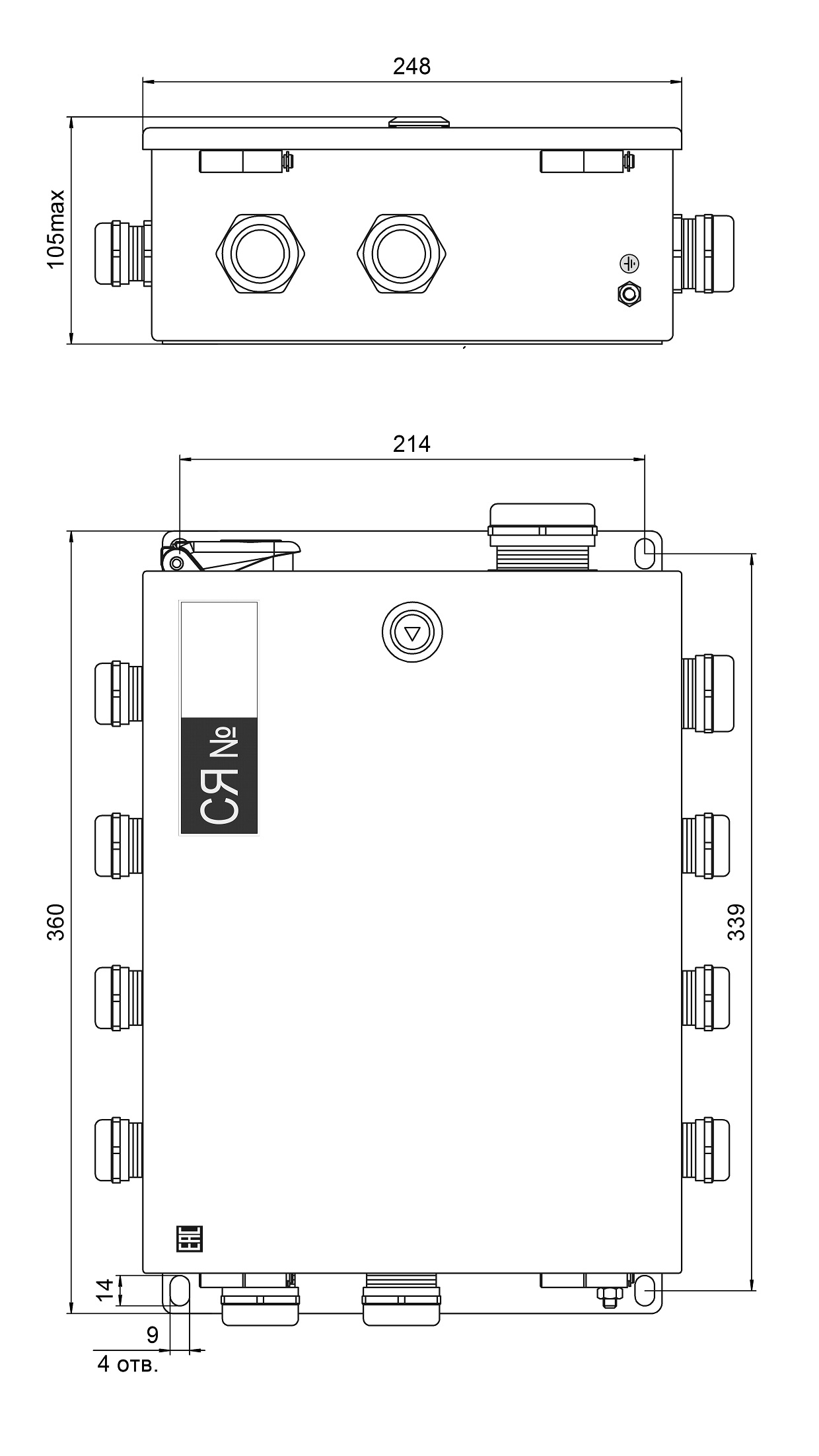

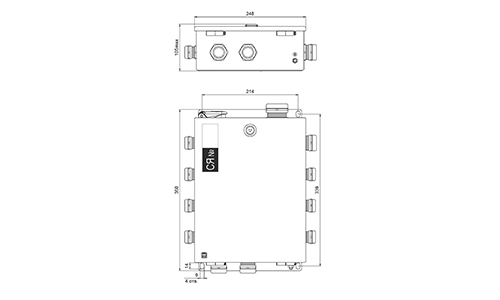

Установочные и габаритные размеры СЯ28Т

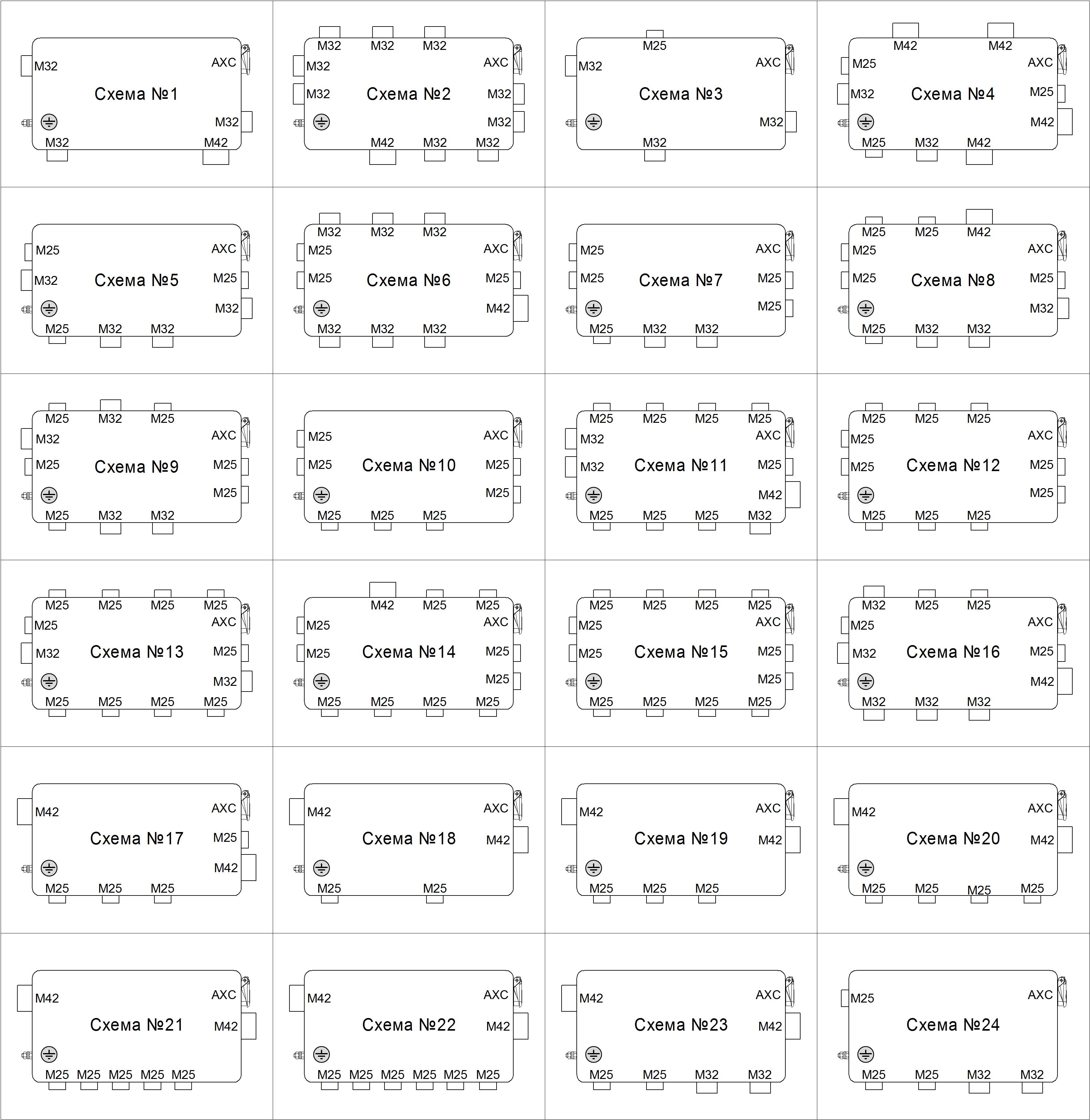

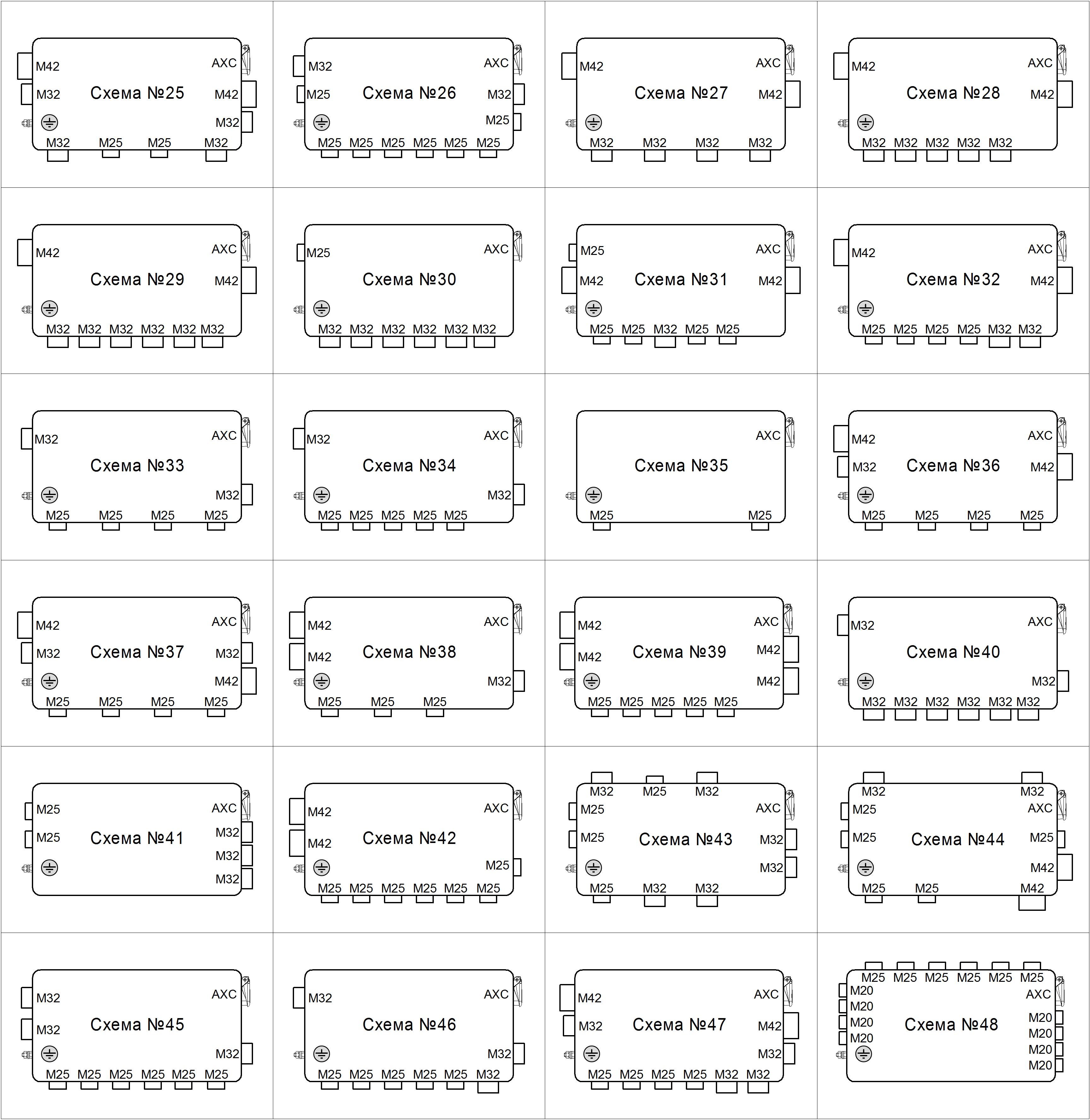

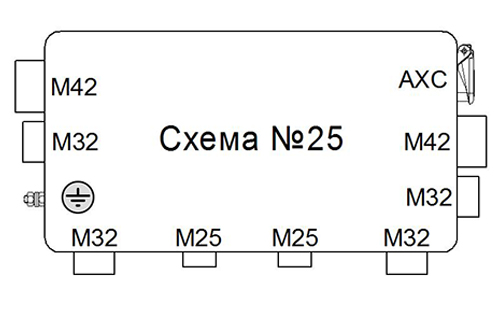

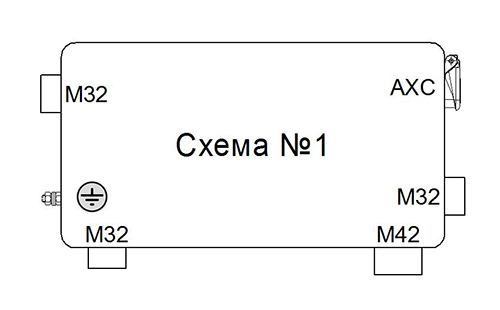

Схемы установки кабельных вводов СЯ28Т
Схемы установки кабельных вводов СЯ28Т

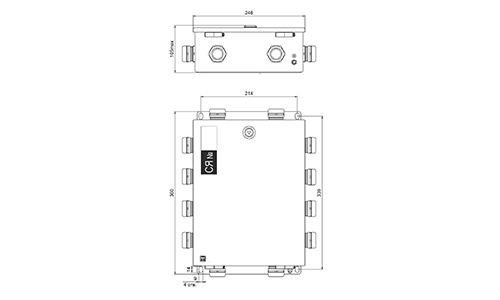

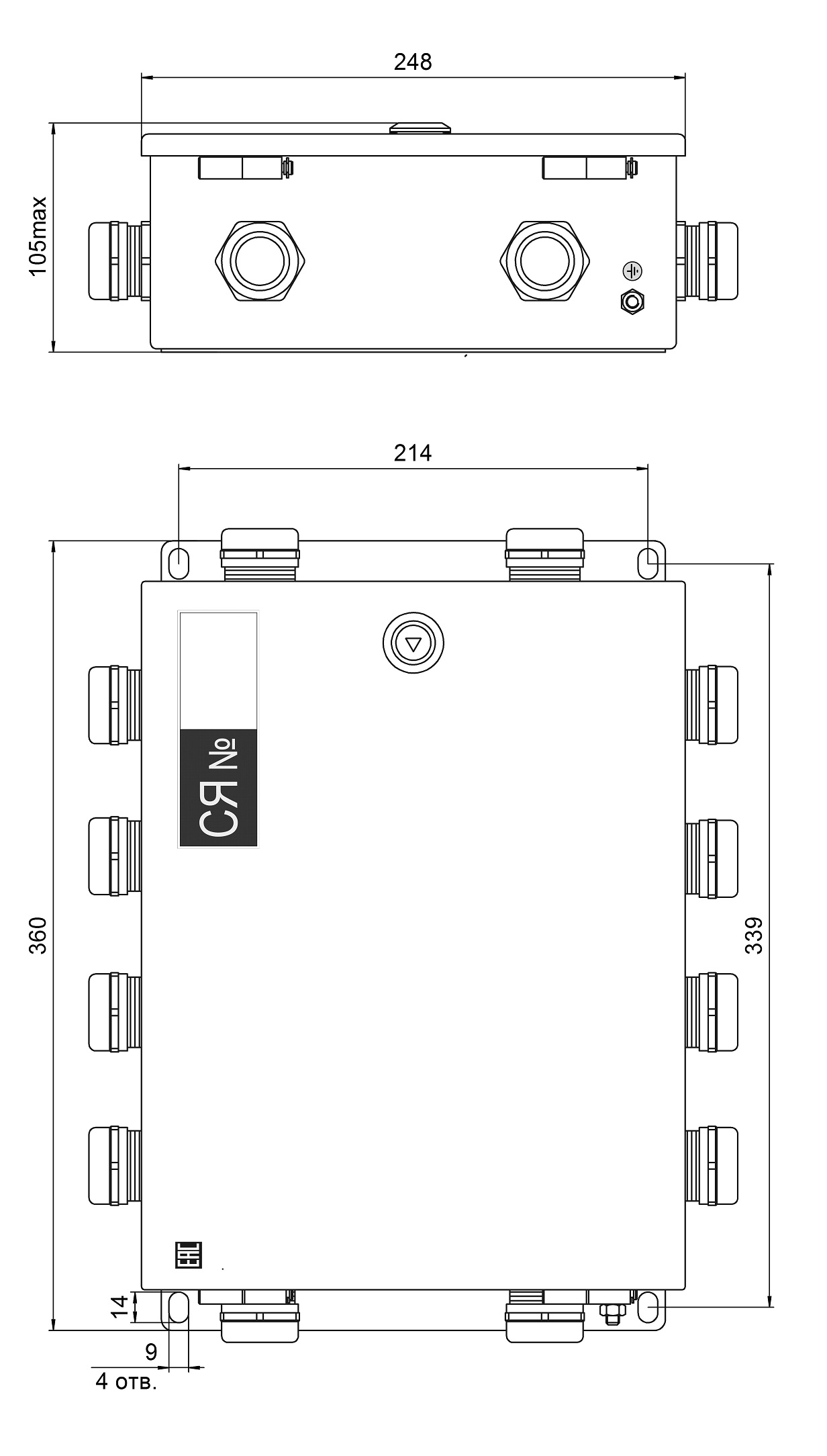

Установочные и габаритные размеры СЯ36

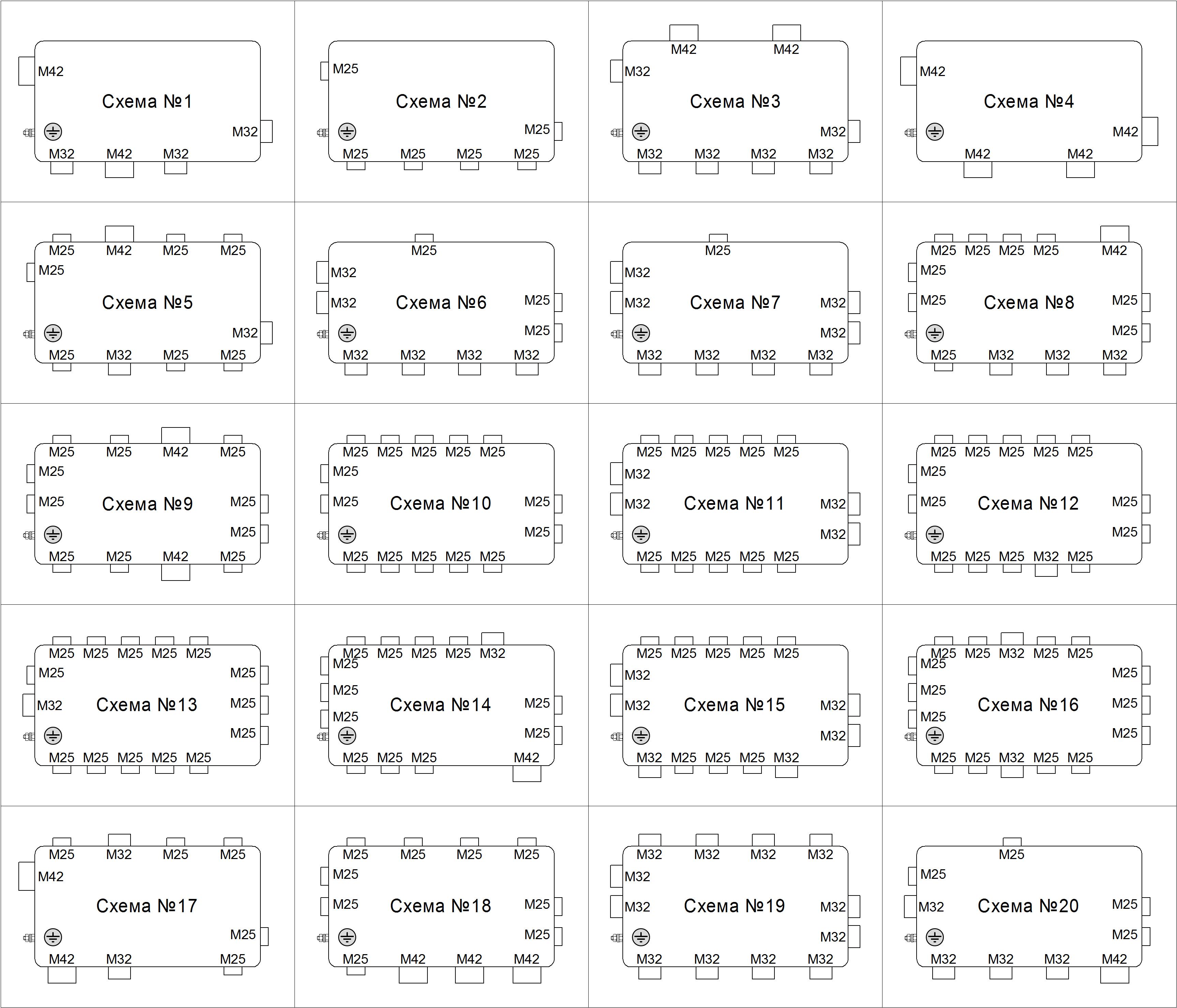

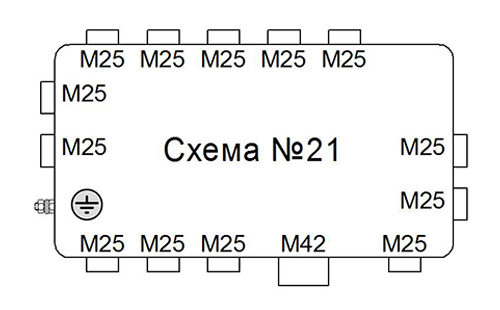

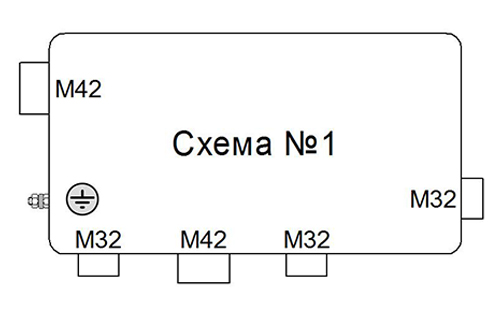

Схемы установки кабельных вводов СЯ36

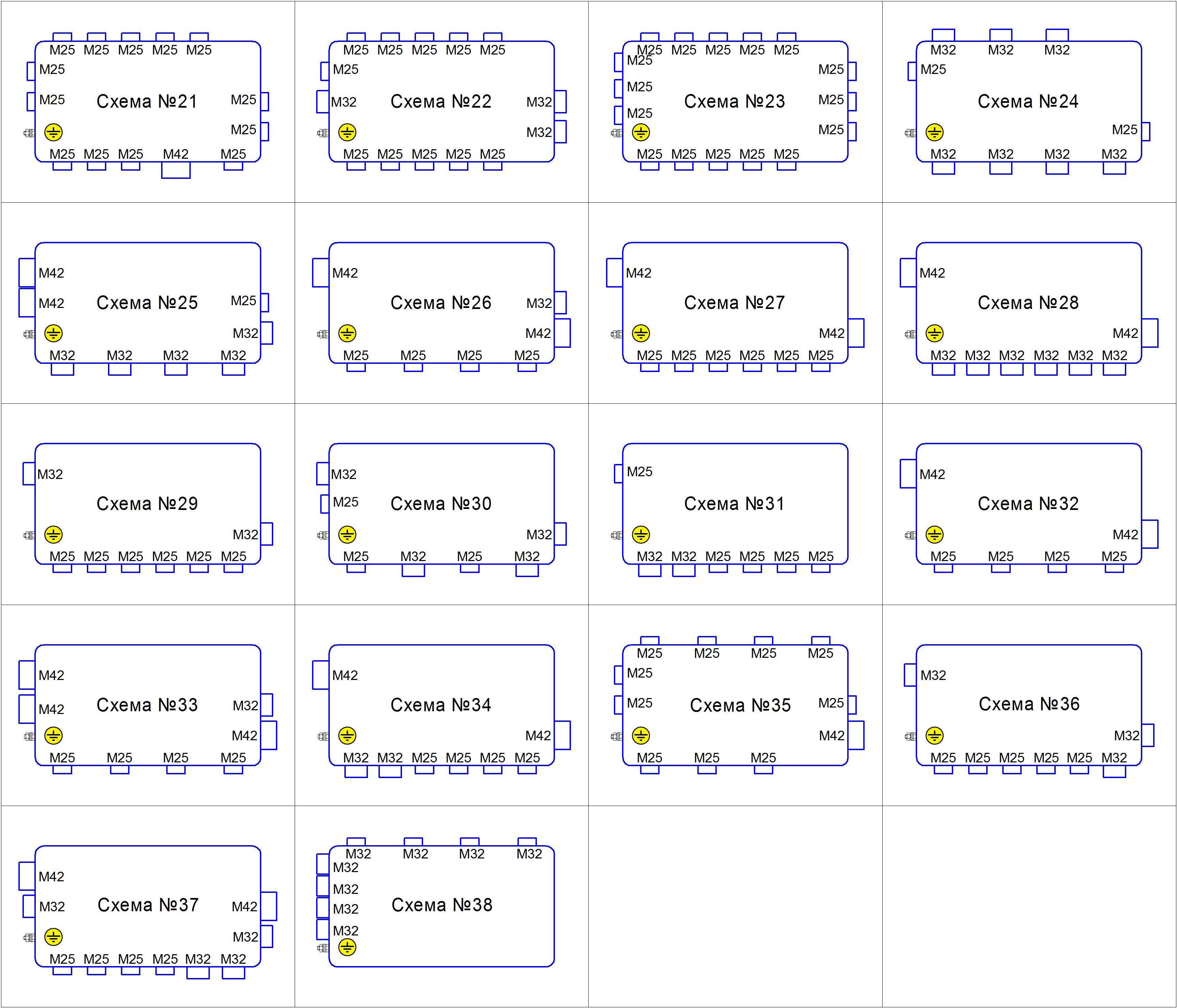

Схемы установки кабельных вводов СЯ36

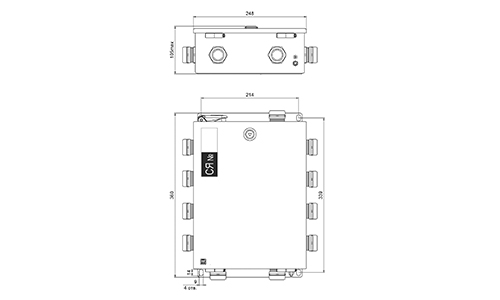

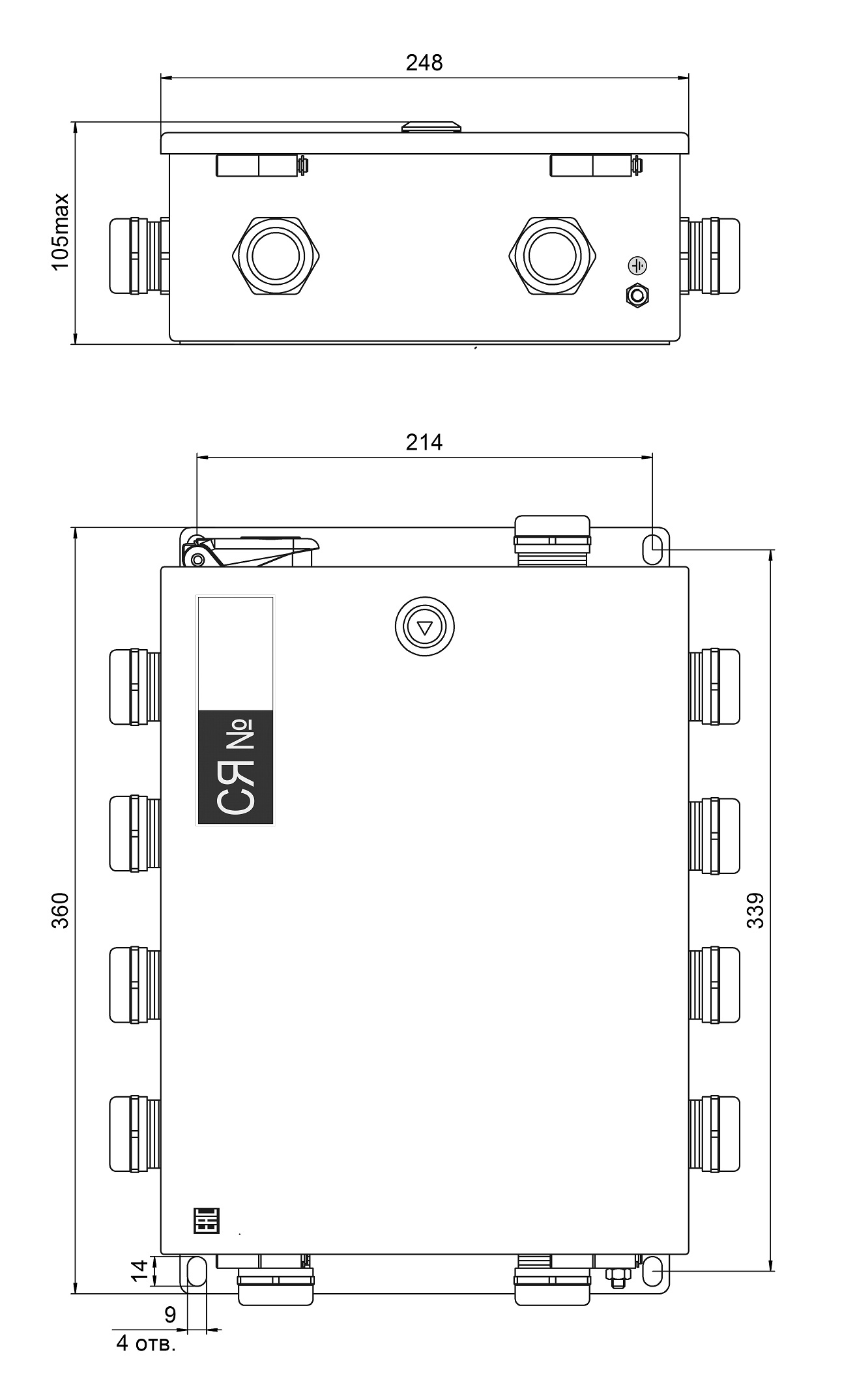

Установочные и габаритные размеры СЯ36Т

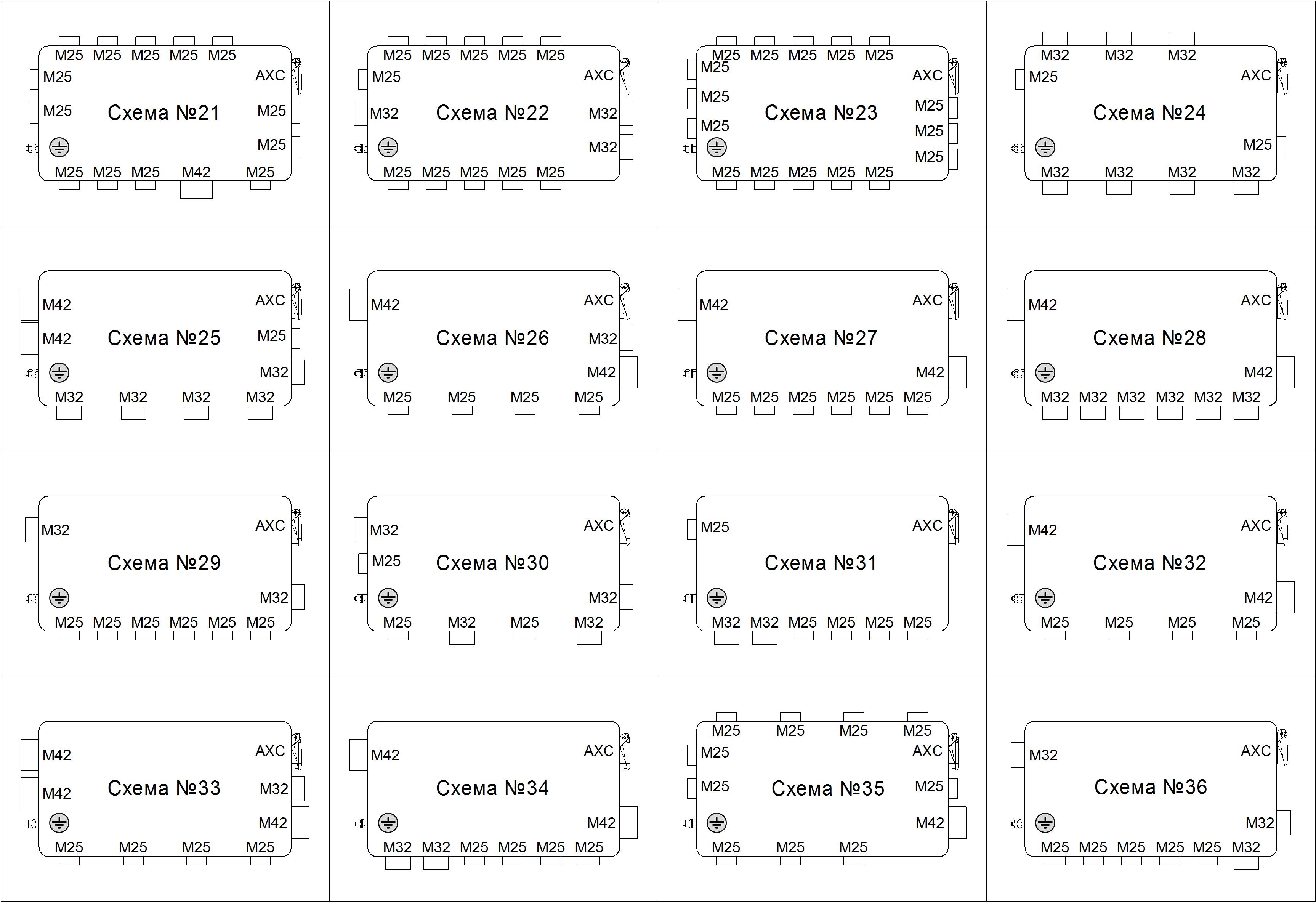

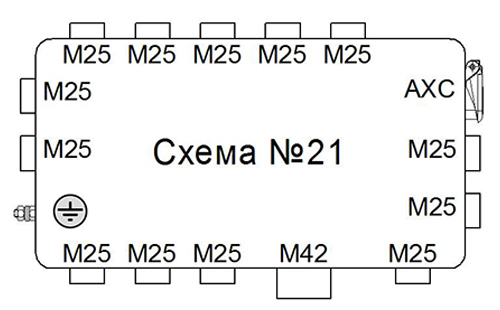

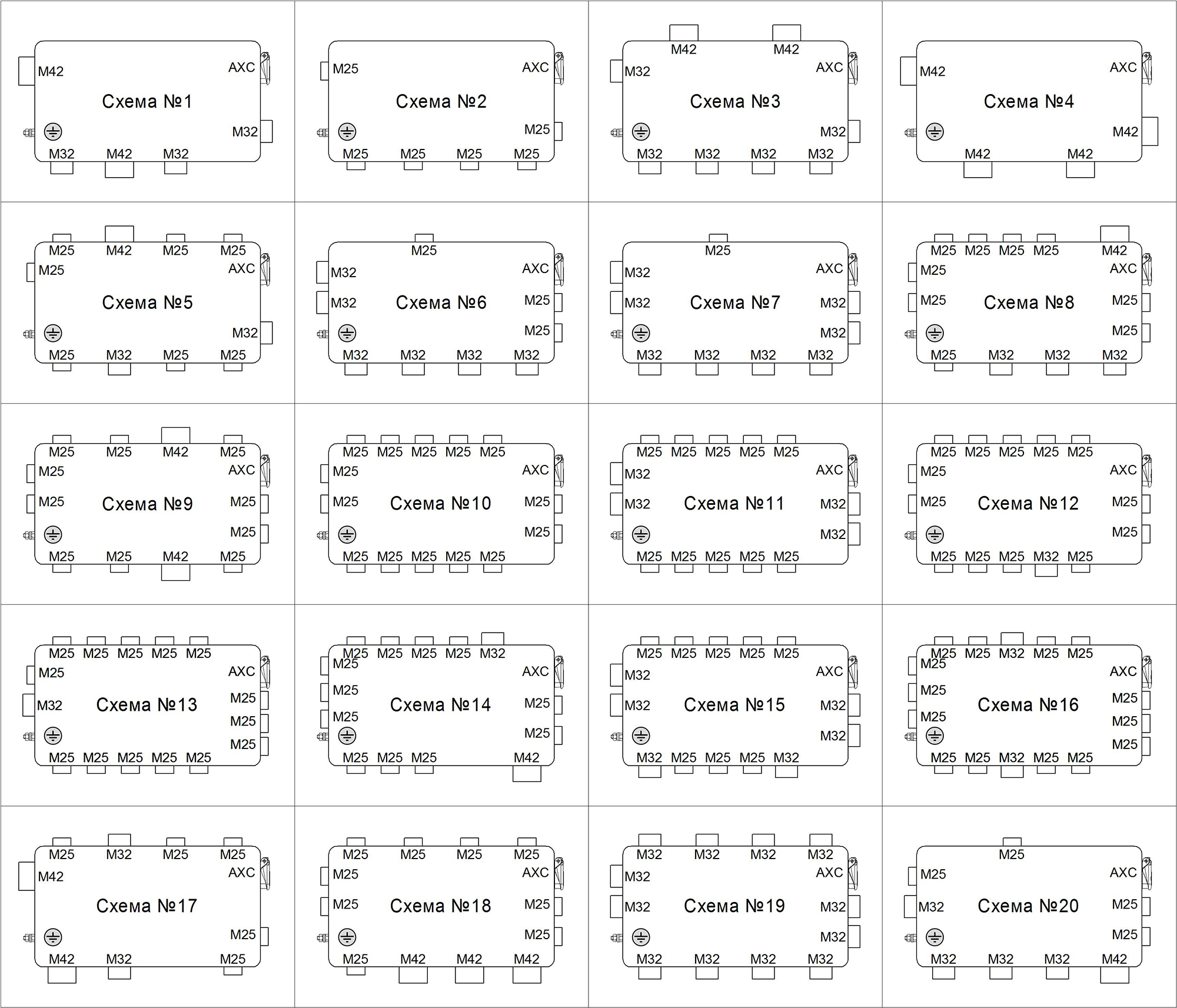

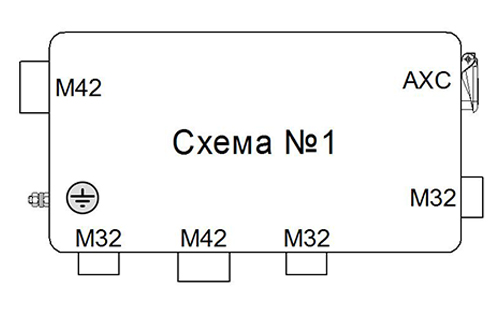

Схемы установки кабельных вводов СЯ36Т
Схемы установки кабельных вводов СЯ36Т

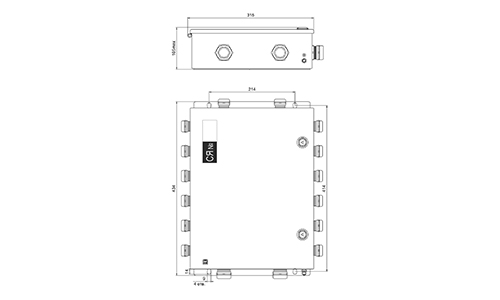

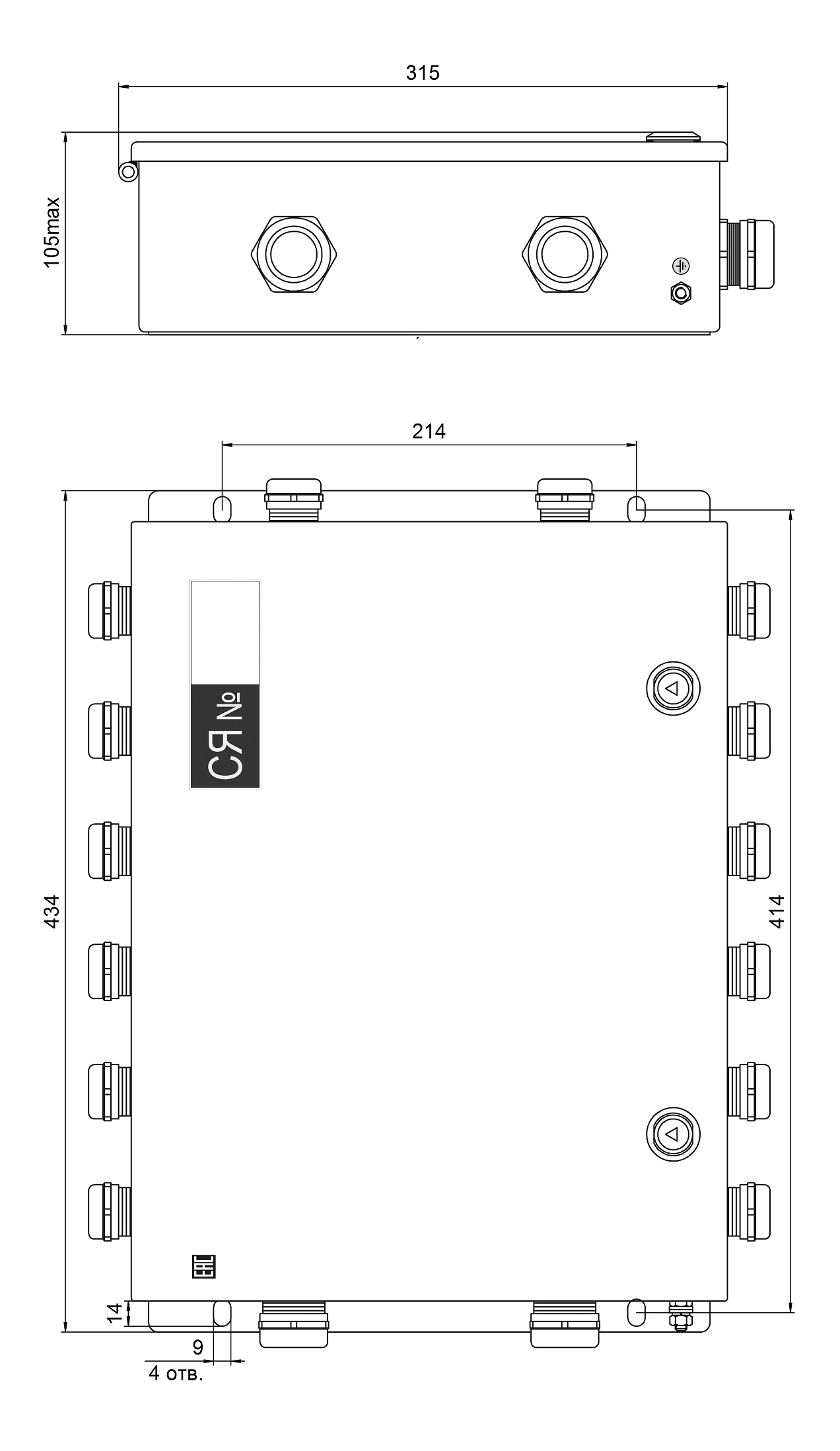

Установочные и габаритные размеры СЯ46

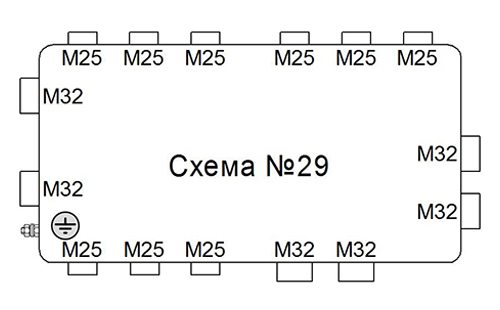

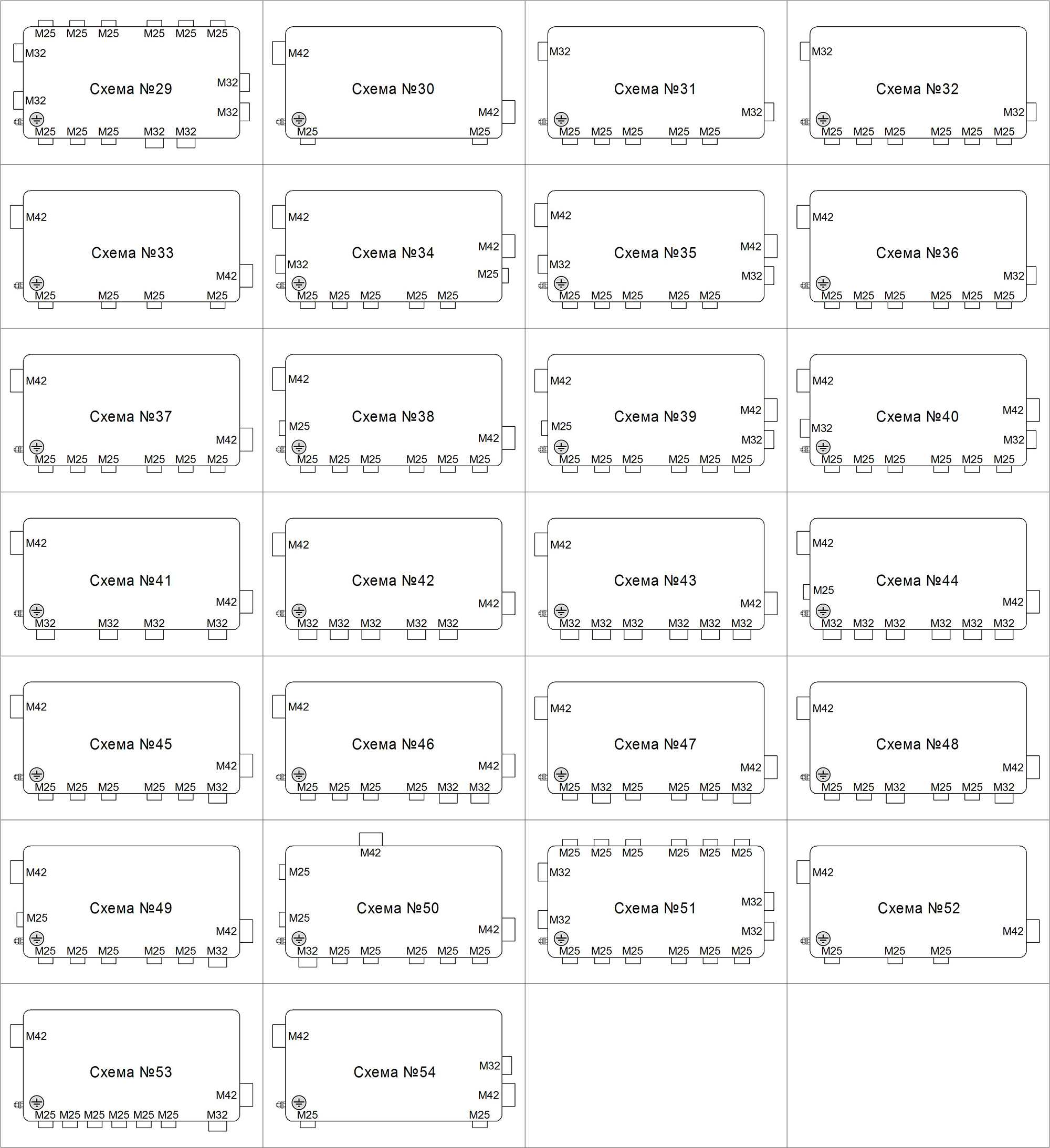

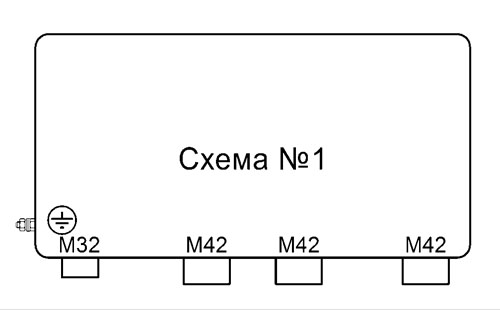

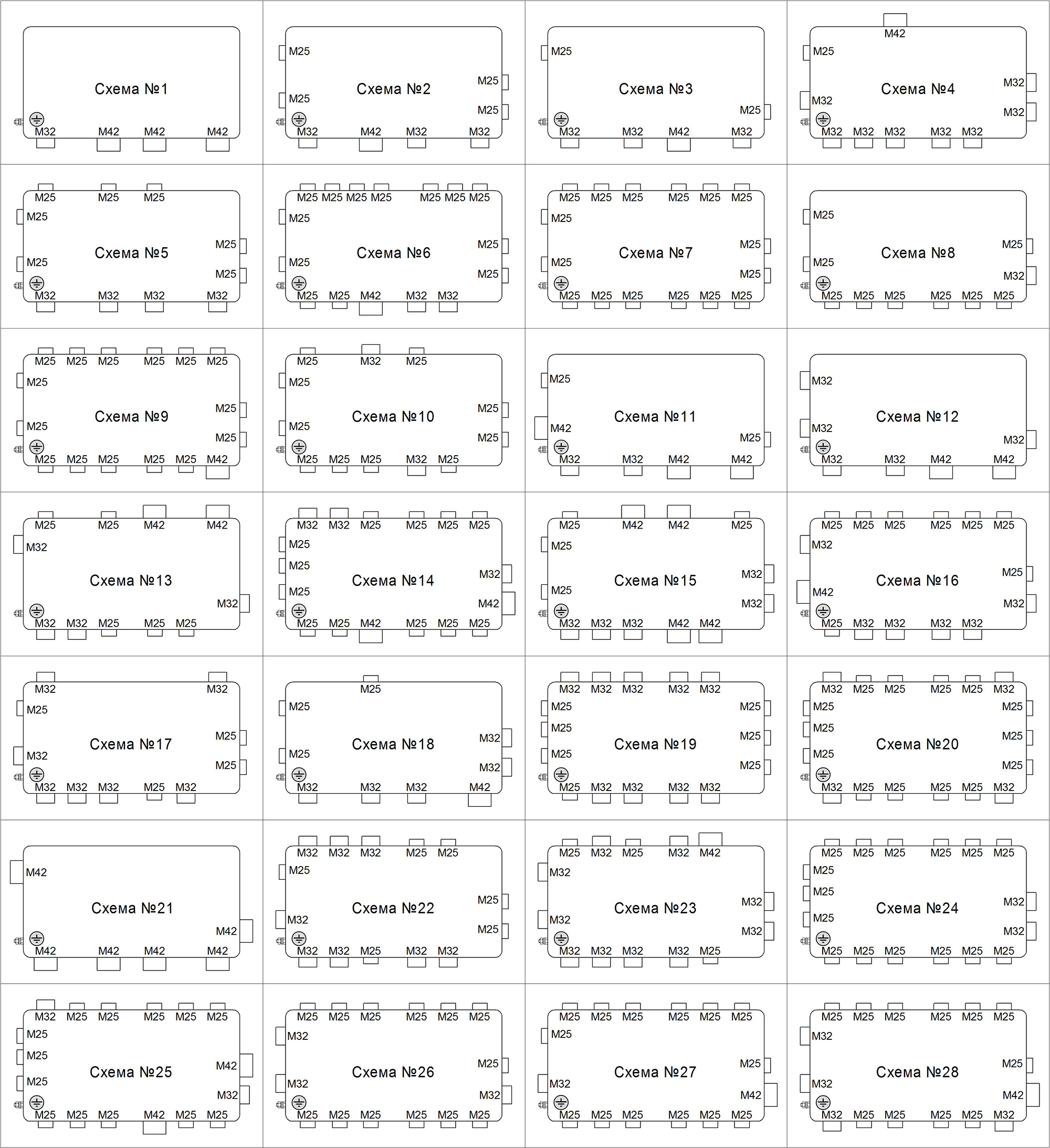

Схемы установки кабельных вводов СЯ46
Схемы установки кабельных вводов СЯ46

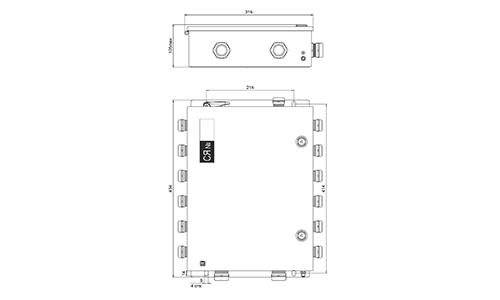

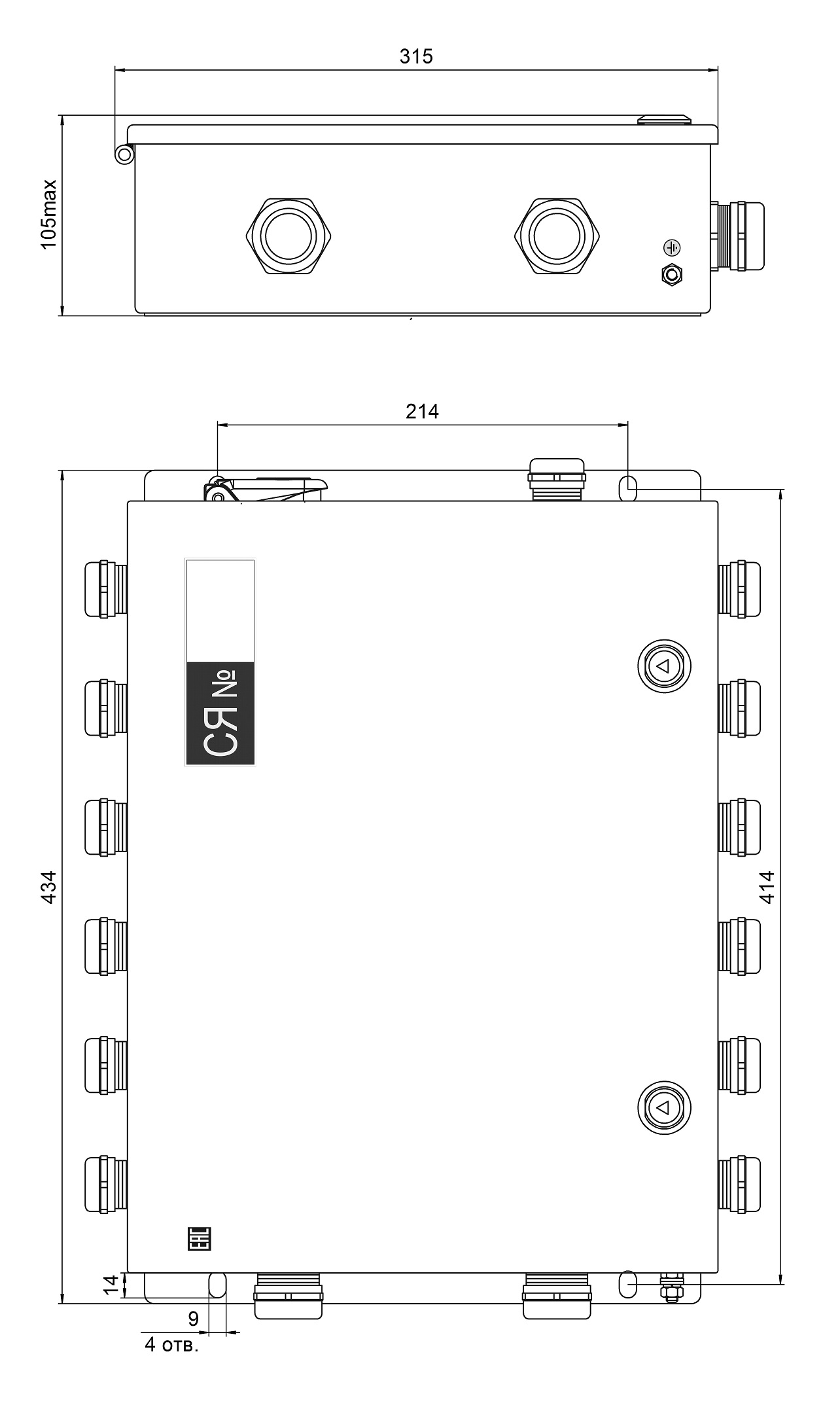

Установочные и габаритные размеры СЯ46Т

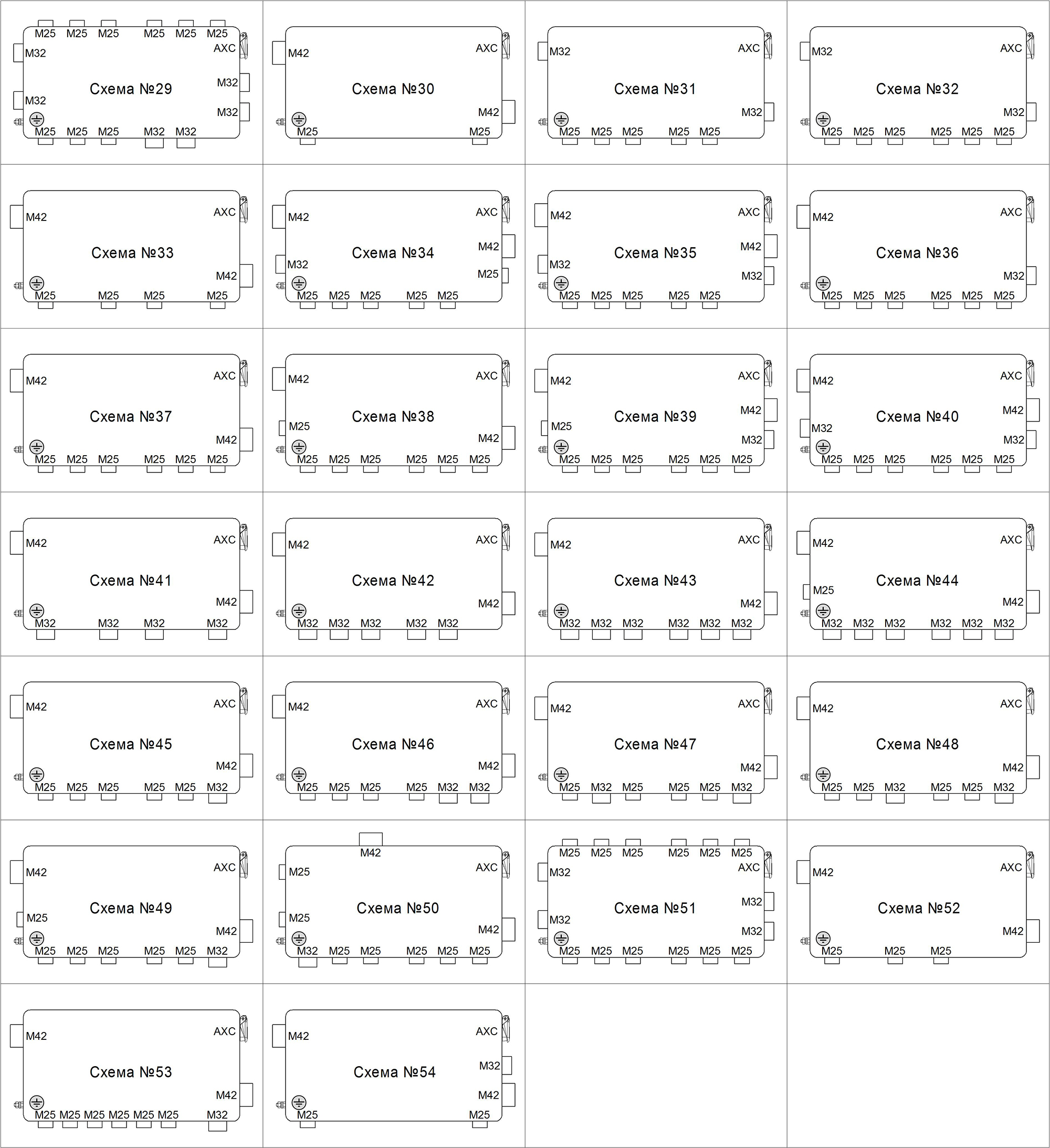

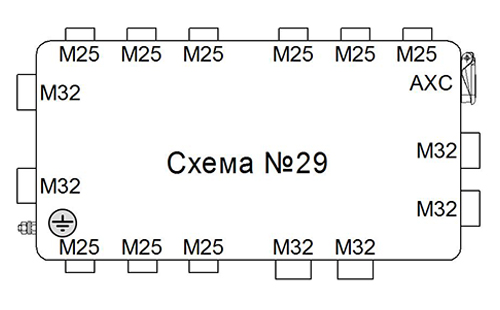

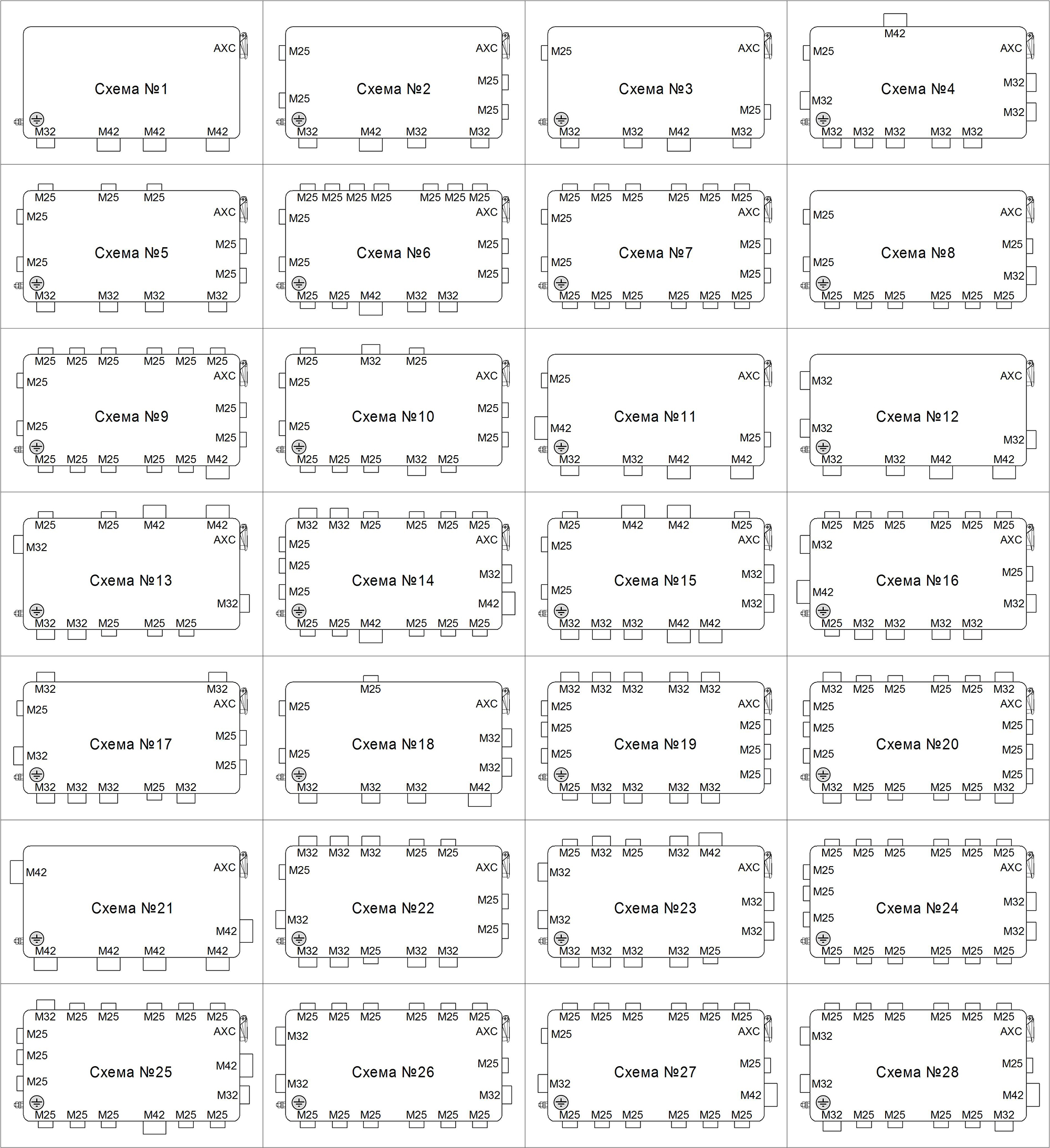

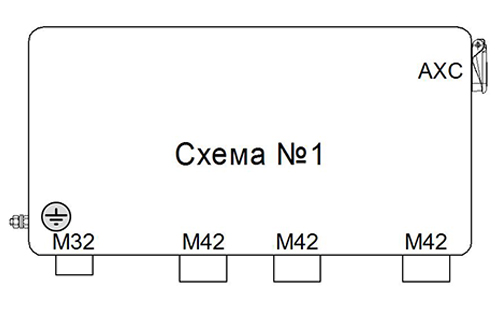

Схемы установки кабельных вводов СЯ46Т
Схемы установки кабельных вводов СЯ46Т
Установочные и габаритные размеры СЯ58

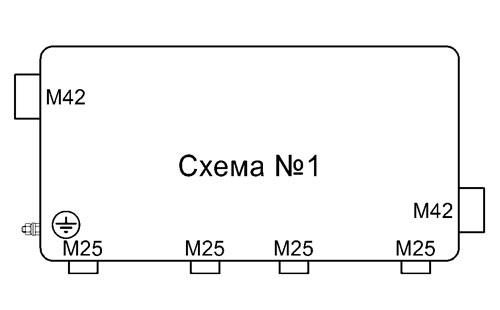

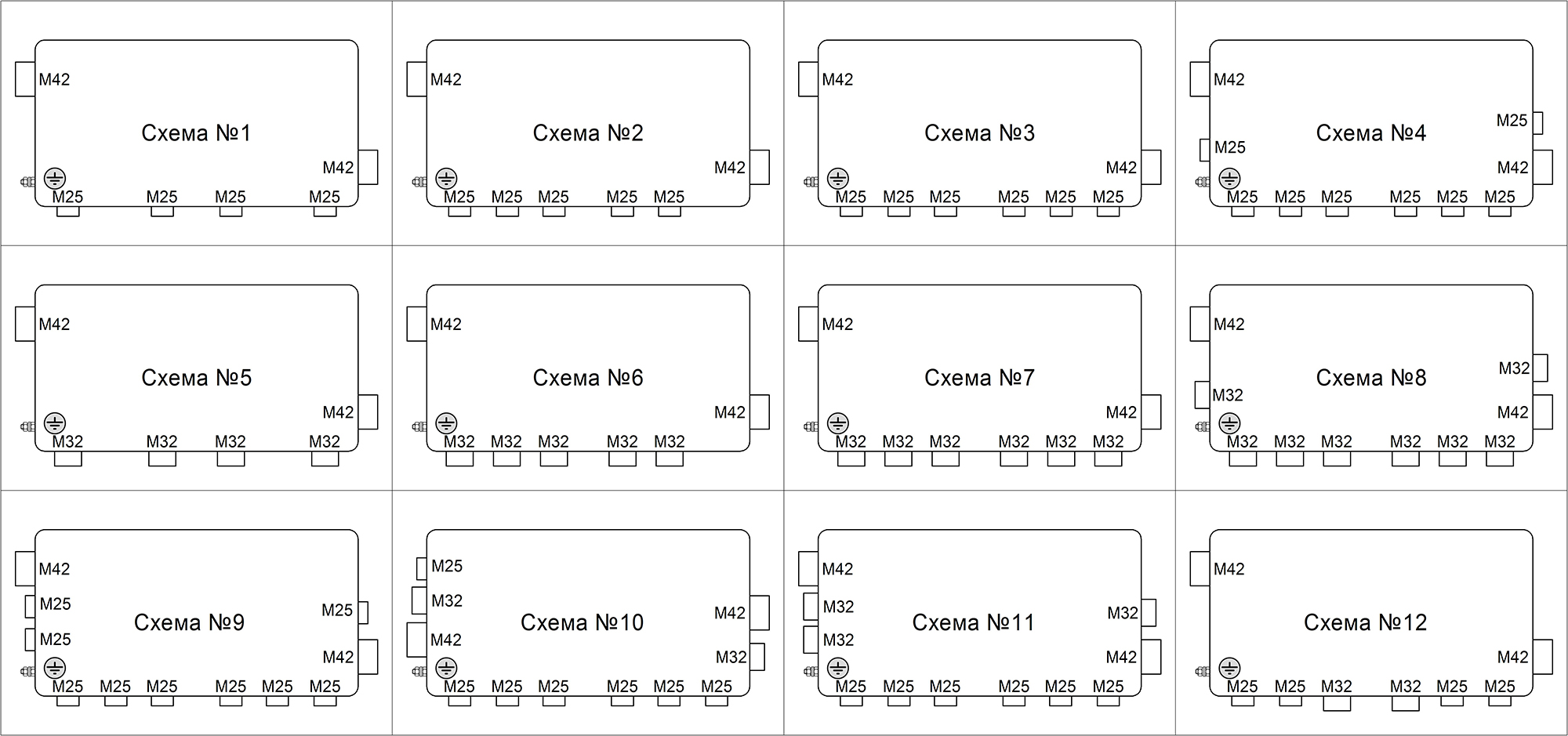

Схемы установки кабельных вводов СЯ58

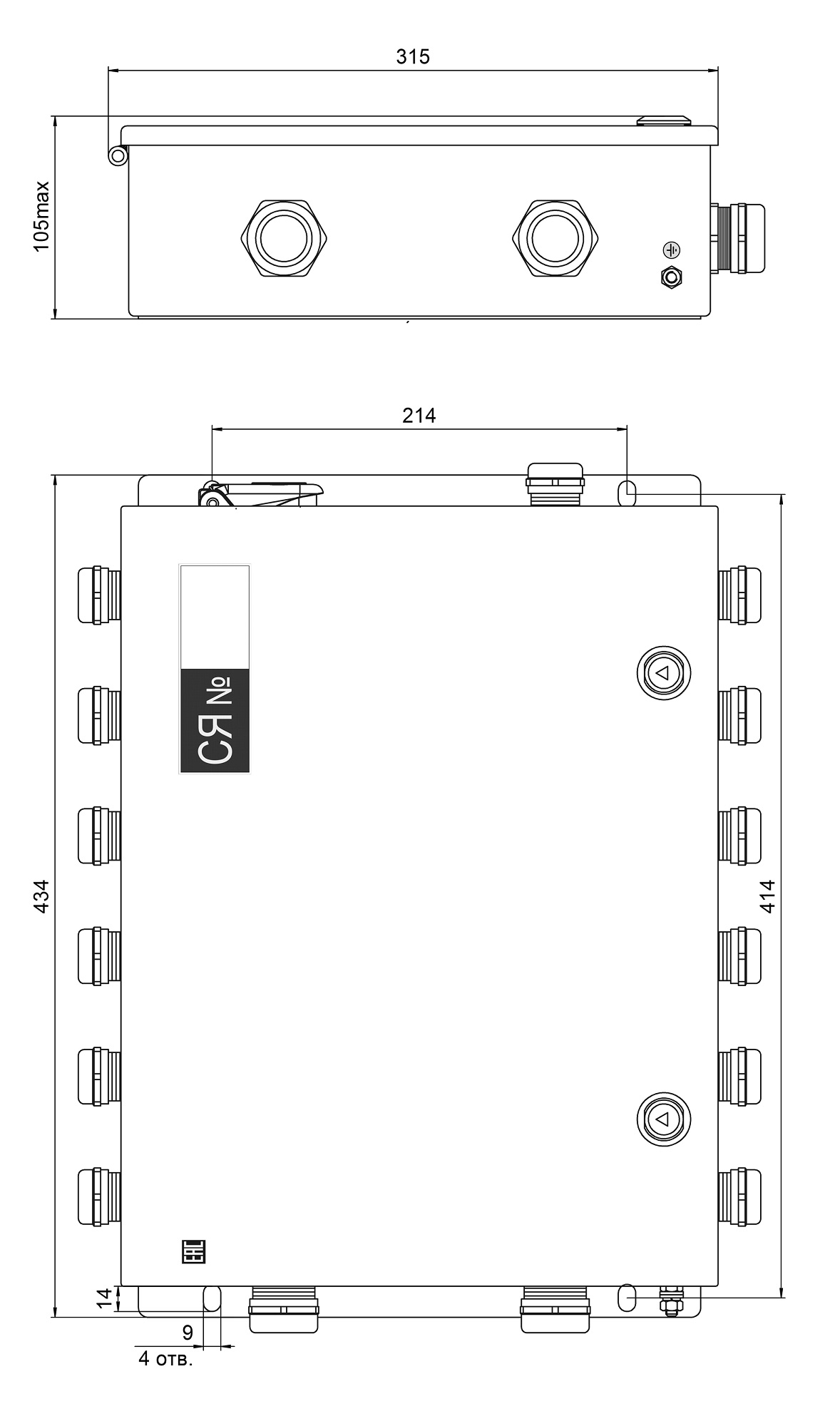

Установочные и габаритные размеры СЯ58Т

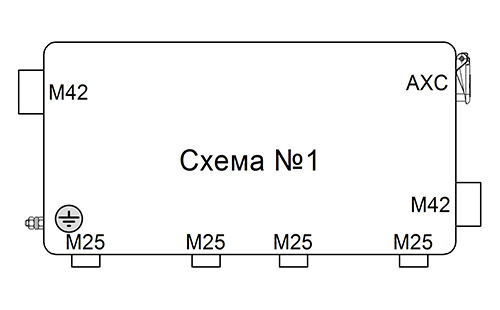

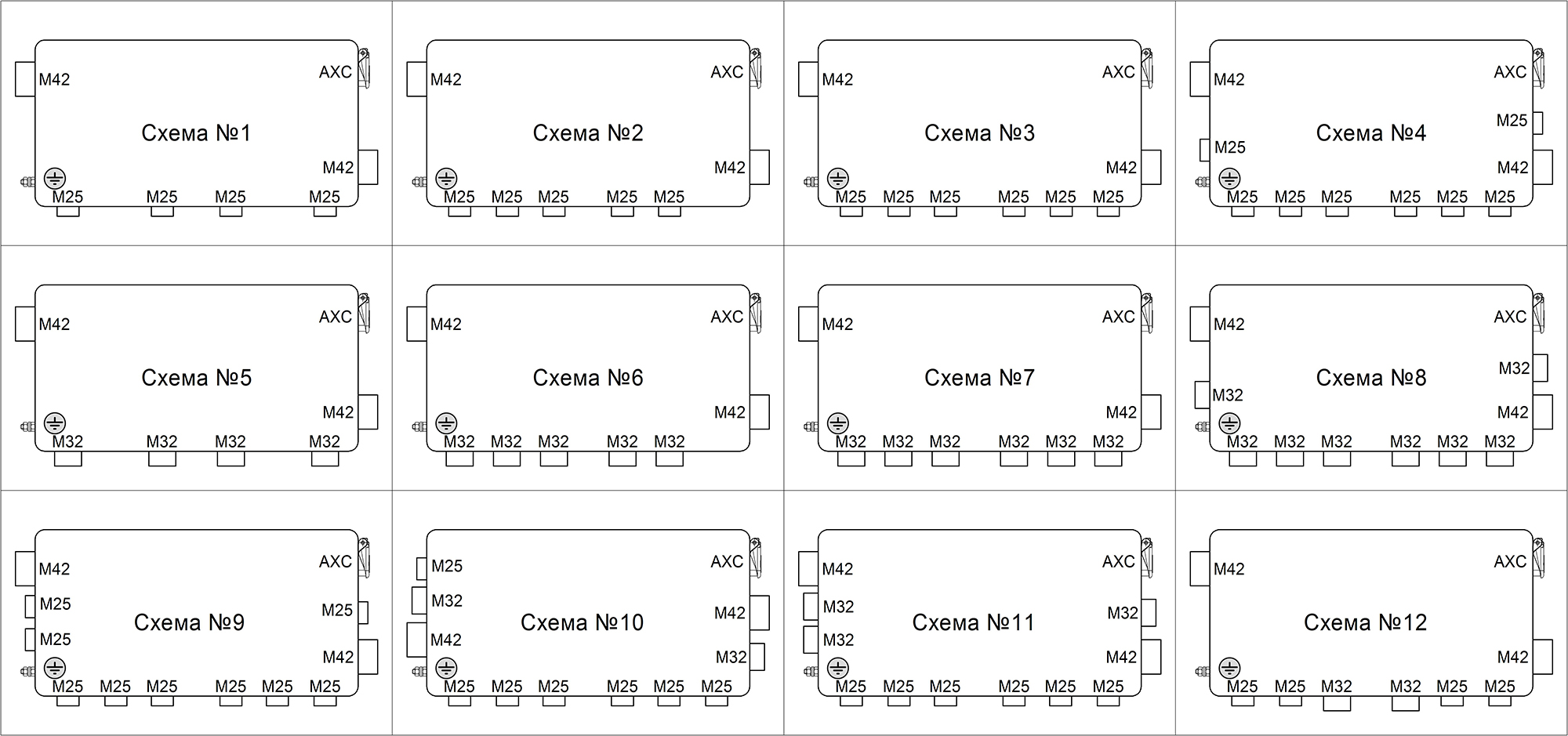

Схемы установки кабельных вводов СЯ58Т

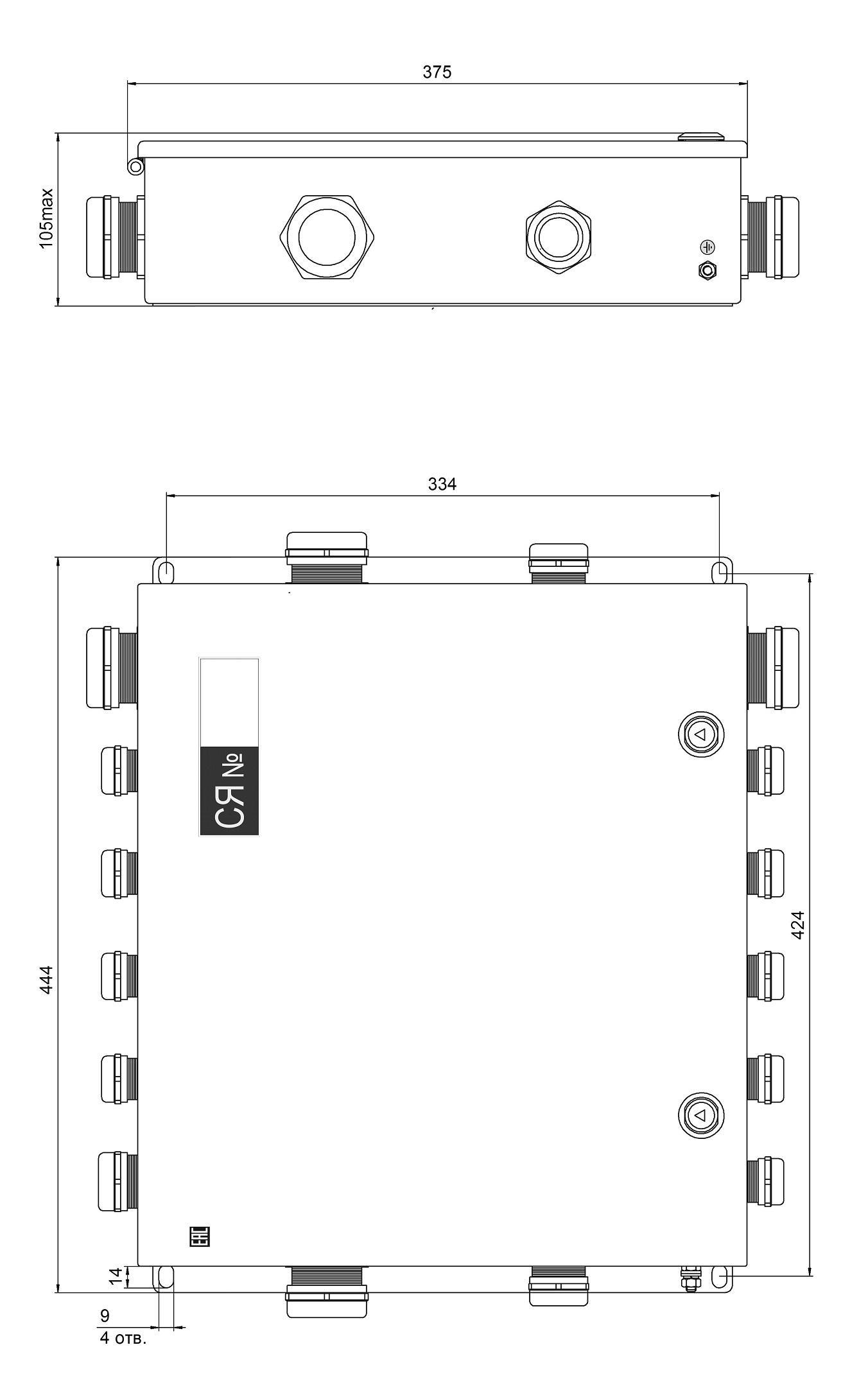

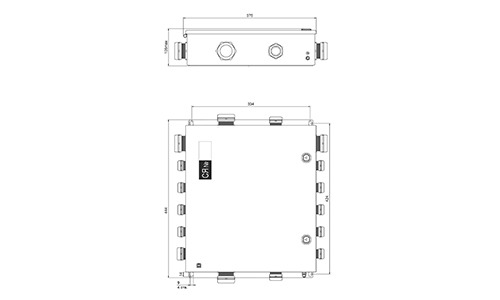

Установочные и габаритные размеры СЯ76

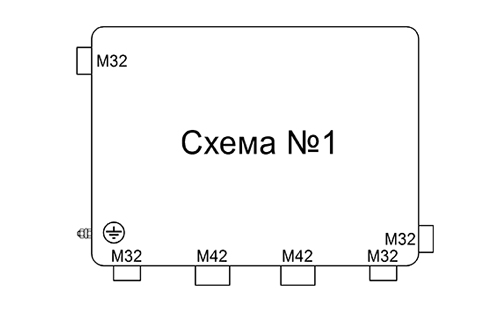

Схемы установки кабельных вводов СЯ76

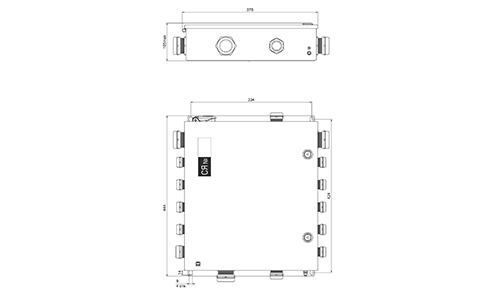

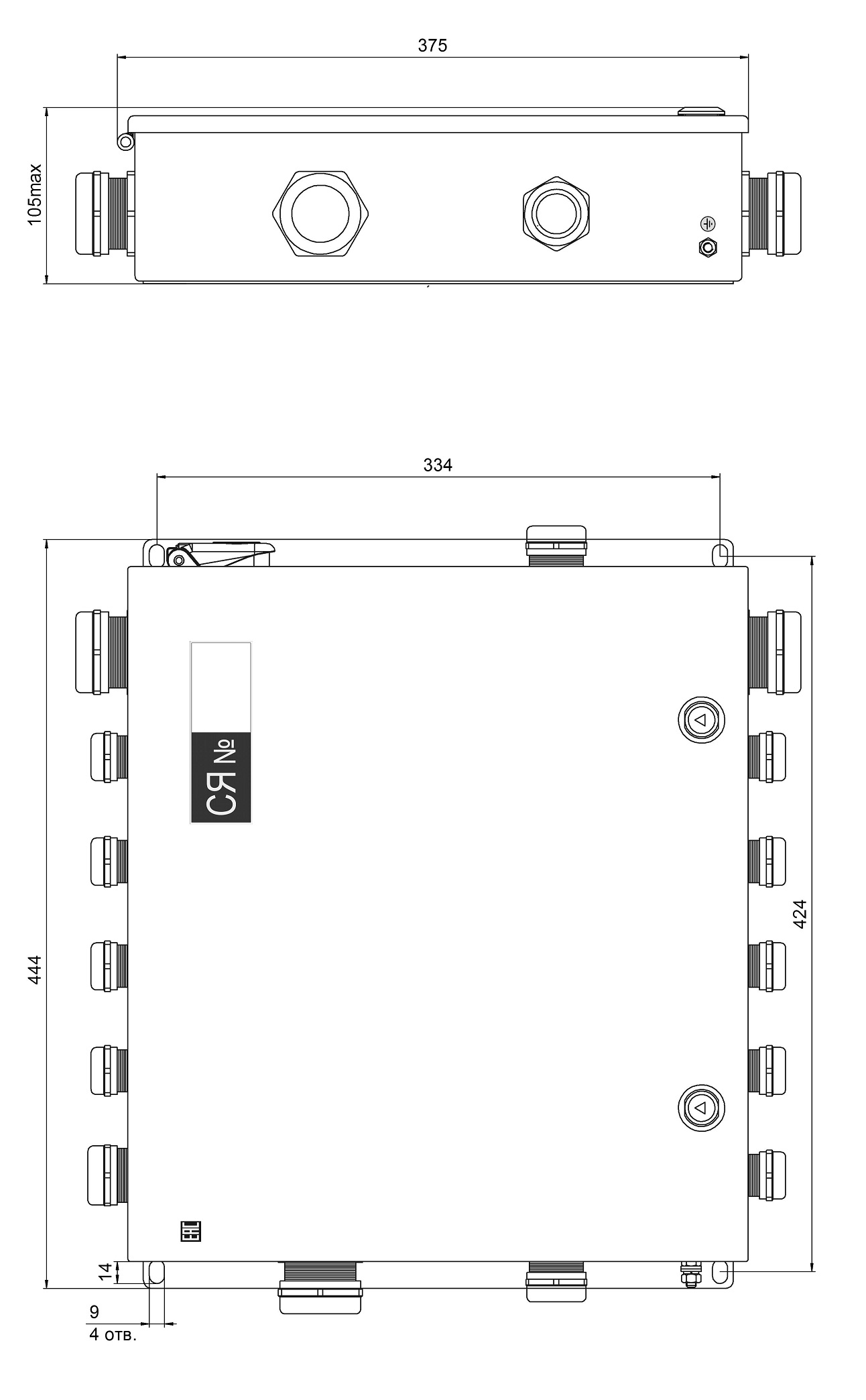

Установочные и габаритные размеры СЯ76Т

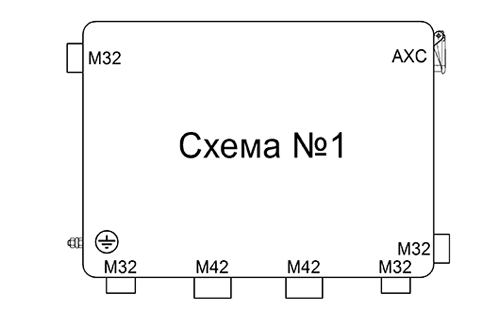

Схемы установки кабельных вводов СЯ76Т

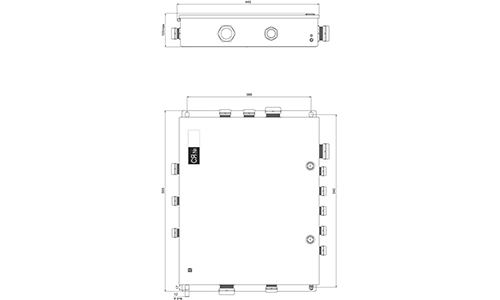

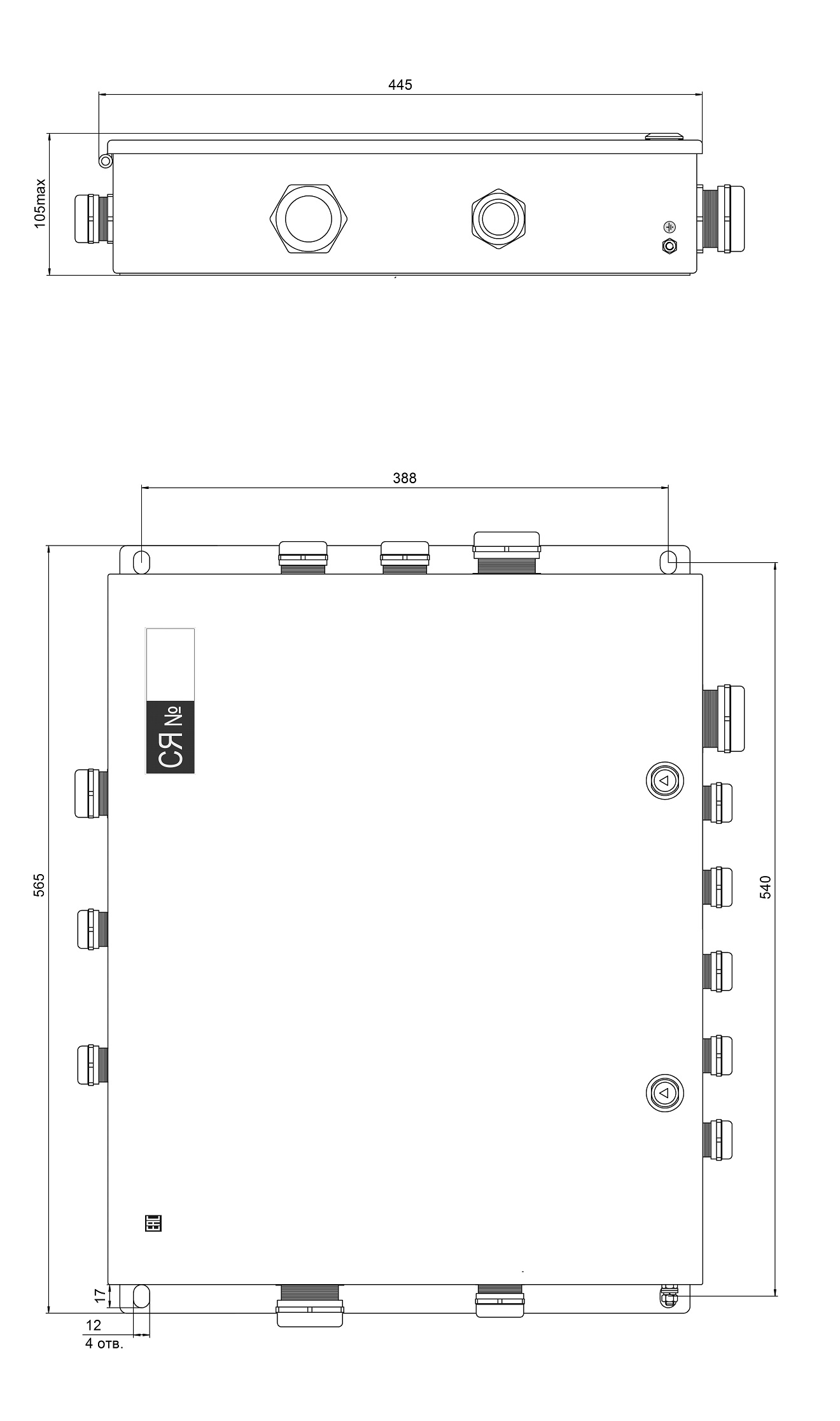

Установочные и габаритные размеры СЯ116

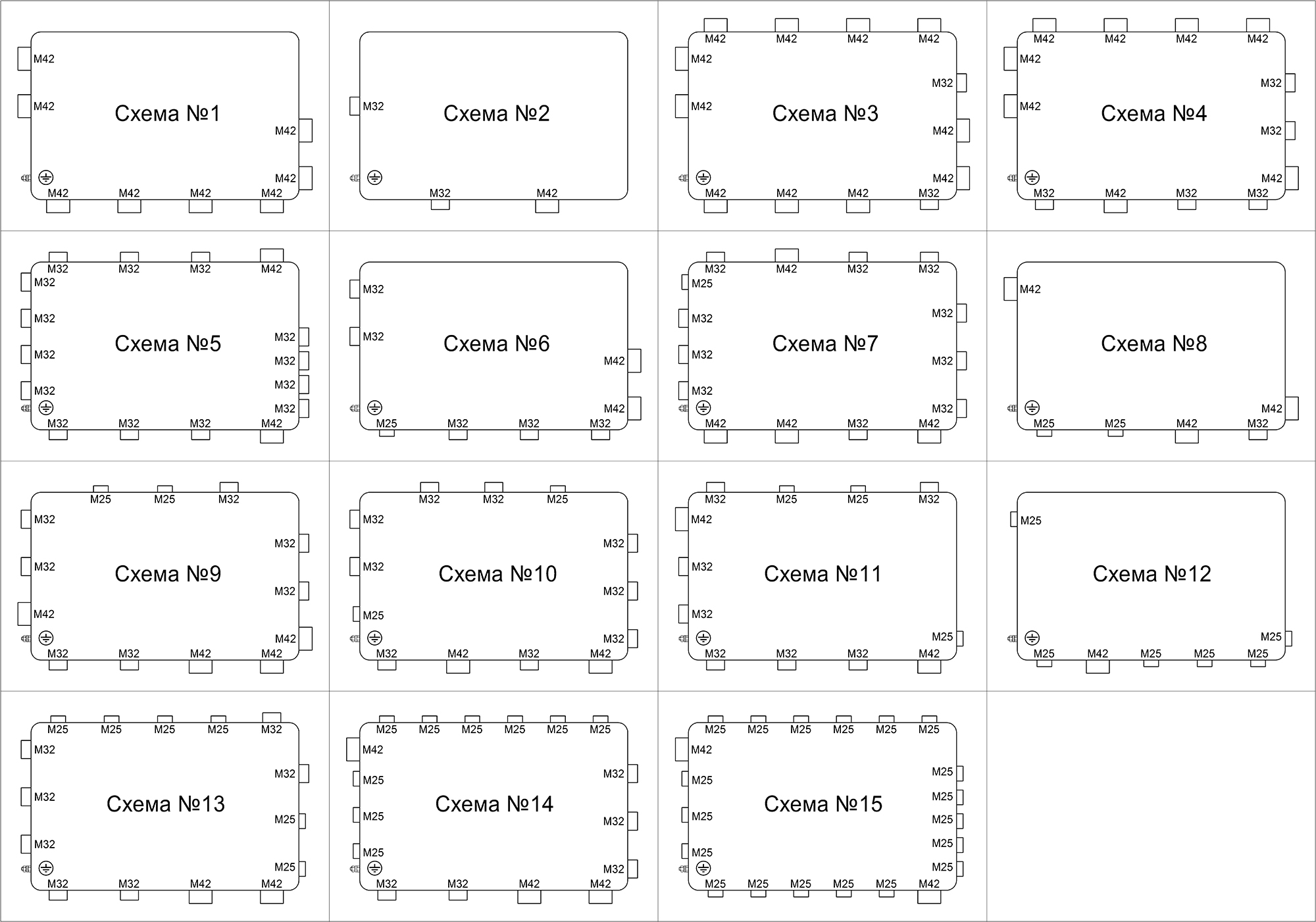

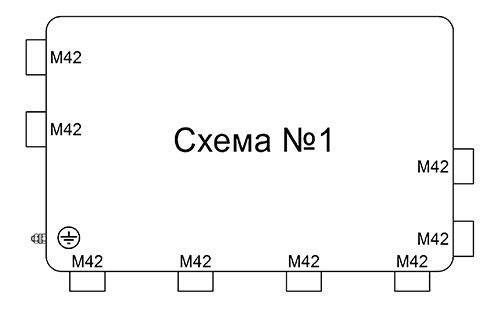

Схемы установки кабельных вводов СЯ116

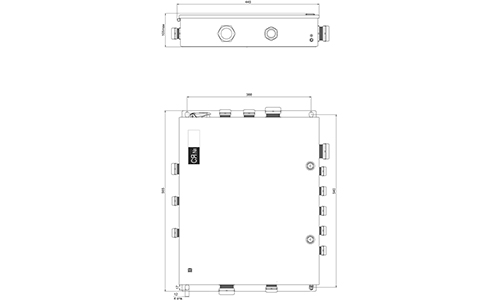

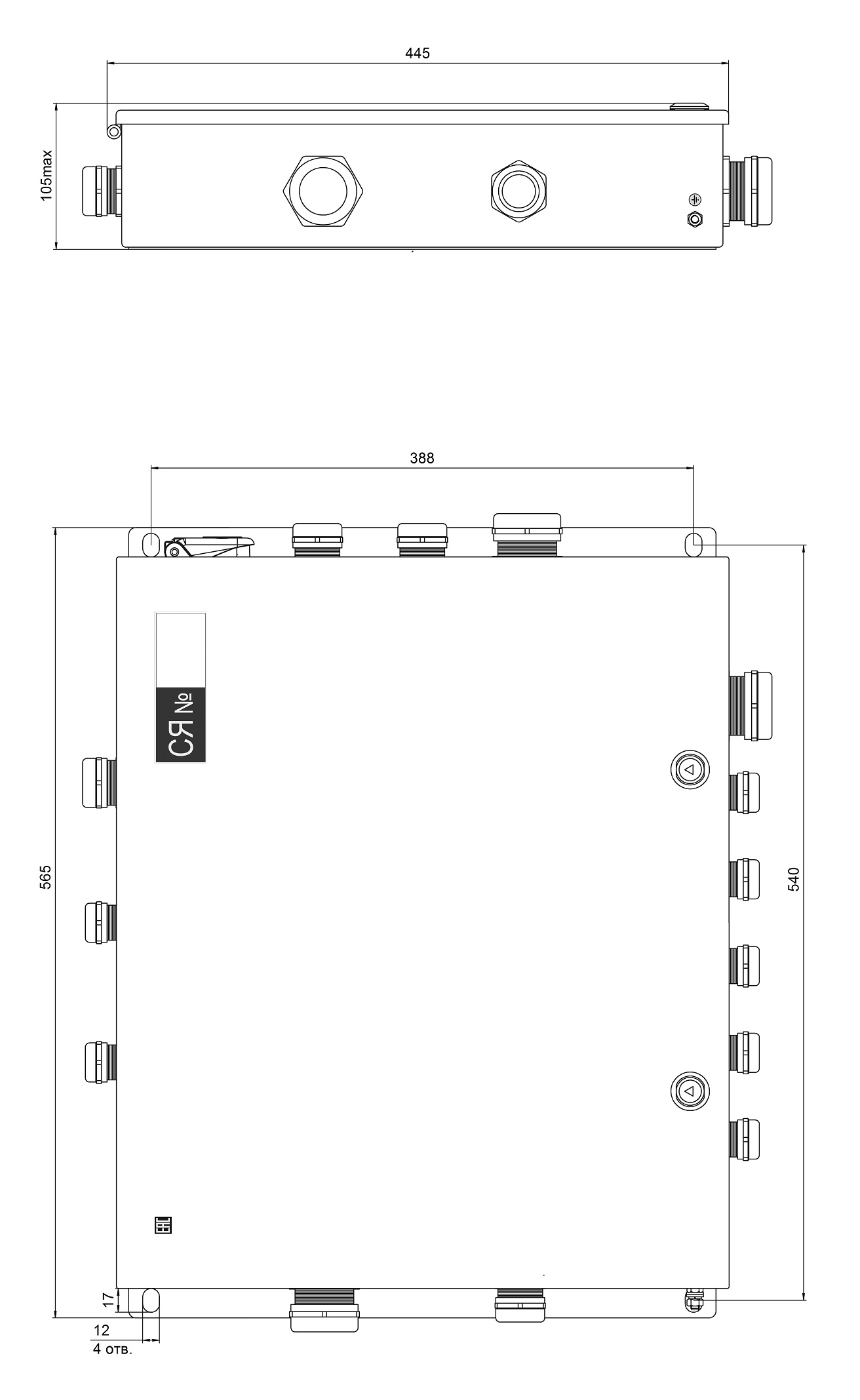

Установочные и габаритные размеры СЯ116Т

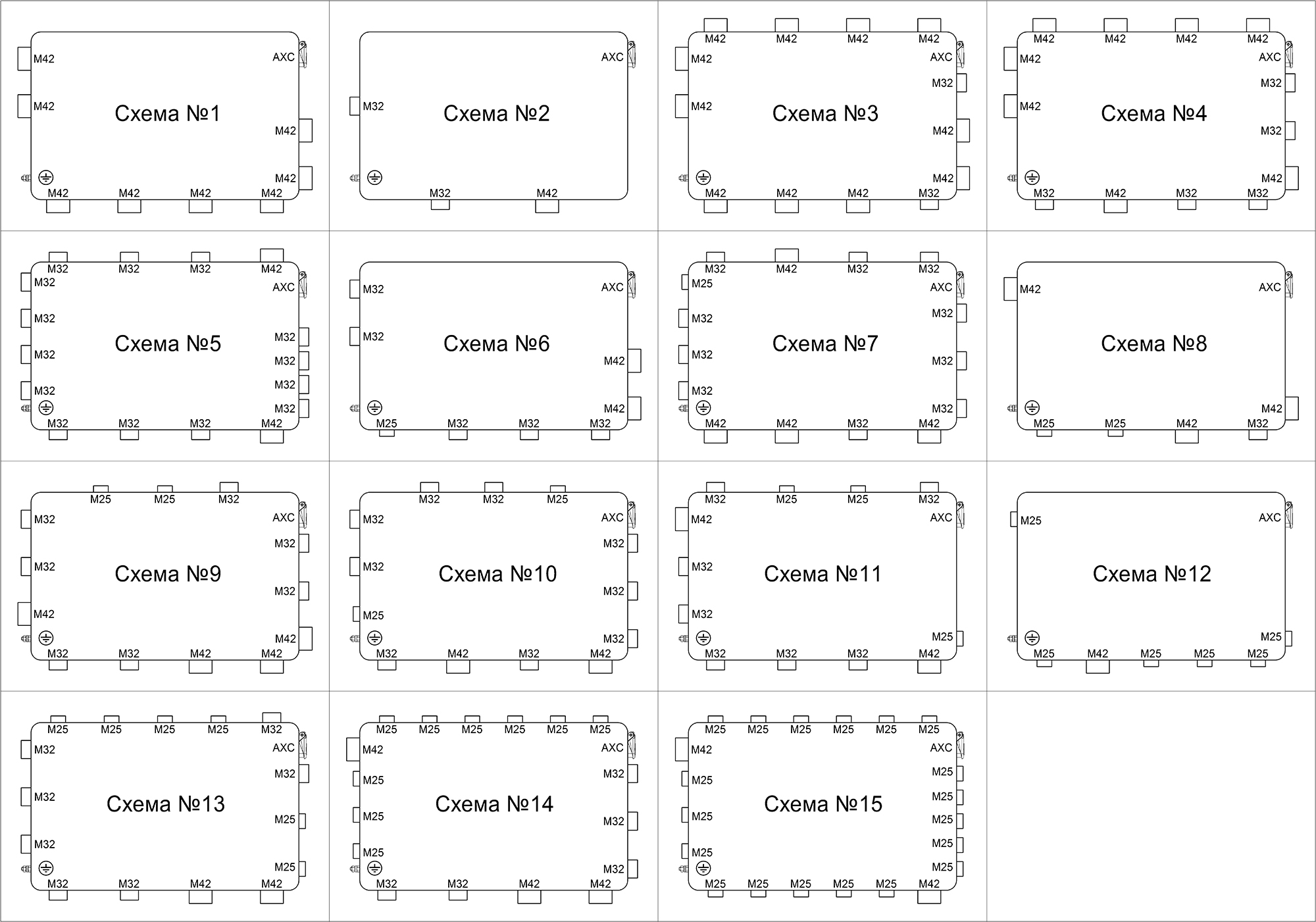

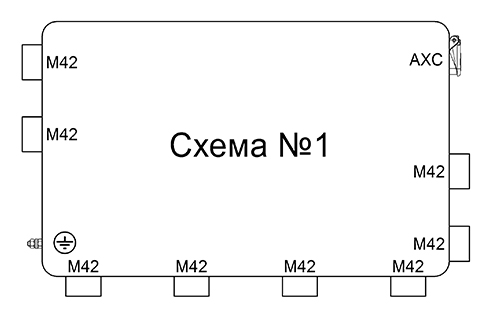

Схемы установки кабельных вводов СЯ116Т
