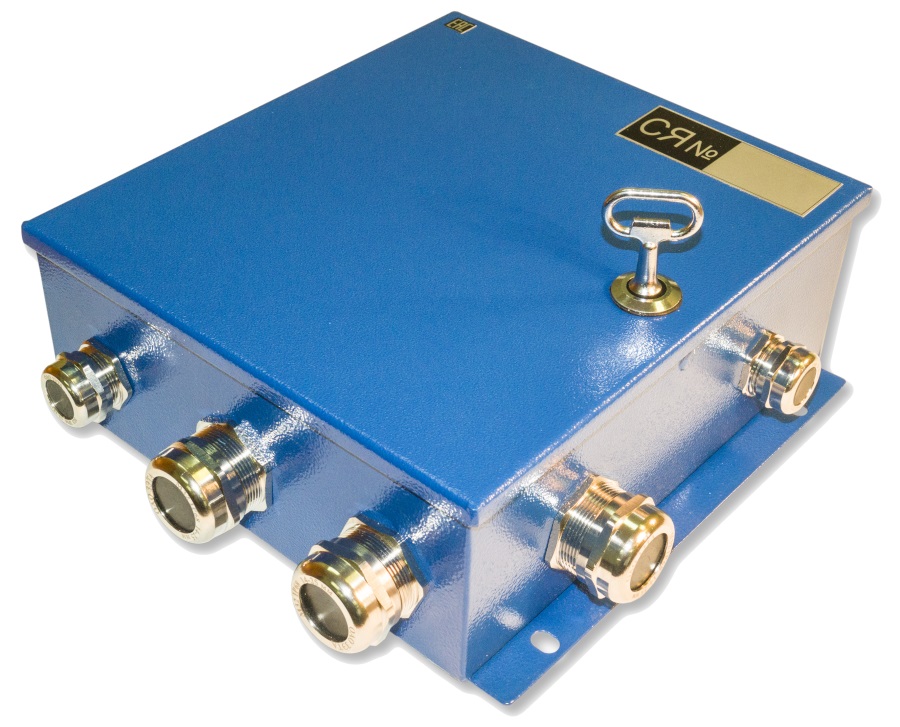

Ящики соединительные СЯВ и СЯП

Ящики соединительные

СЯ14В СЯ28В СЯ36В СЯ46В СЯ58В СЯ76В СЯ116В
СЯ14П СЯ28П СЯ36П СЯ46П СЯ58П СЯ76П СЯ116П

(ящик) предназначены для соединения и разветвления кабелей без применения пайки и винтовых соединений.

Климатическое исполнение – У1.

Степень защиты корпуса IP65.

Корпус – стальной оцинкованный с декоративным полимерным покрытием c 4 отверстиями для крепления на вертикальной или горизонтальной поверхности снаружи винтами или шурупами.

Пример записи обозначения в документации и при заказе:
Примеры записи в документации и при заказе Описание
Ящик соединительный СЯ14П‑2,5‑2‑12
ДРБА.465139.029
ящик соединительный на 14 пружинных клемм для подключения провода сечением до 2,5 мм2. Кабельные вводы расположены по схеме №12. Каждая клемма имеет два контакта.
Ящик соединительный СЯ28В‑4,0‑4‑23
ДРБА.465139.032
ящик соединительный на 28 винтовых клемм для подключения провода сечением до 4,0 мм2. Кабельные вводы расположены по схеме №23. Каждая клемма имеет четыре контакта.

Каждая клемма обеспечивает соединения типа «два входящих – два исходящих» и имеет возможность оперативного соединения клемм между собой перемычками, входящими в комплект поставки.

Ящик имеет:

  • металлические кабельные вводы с никелевым покрытием со степенью защиты IP68;
  • шину заземления внутри для заземления металлических оболочек кабелей;
  • болт заземления М6 снаружи для заземления ящика;
  • карман для кроссовой таблицы или схемы на внутренней стороне крышки;
  • несъёмную крышку, закреплённую на поворотных петлях;
  • замок с трёхгранным ключом для фиксации крышки в за-крытом положении;
  • нумерацию клемм.

Ящик имеет исполнения в зависимости от:

  • количества клемм – 14, 28, 36, 46, 58, 76, 116;
  • типа клемм – пружинные Push-In или винтовые;
  • количества контактов клеммы;
  • сечения подключаемого провода;
  • количества кабельных вводов, их типоразмера, и расположения.

Обозначение ящика в конструкторской документации и при заказе:

Ящик соединительный СЯ ххх x - x - x - x   ДРБА.465139.ХХХ
1 2 3   4   5   6   7
Поле Описание и возможные значения
1 Наименование
2 Количество клемм: 14, 28, 36, 46, 58, 76 или 116
3 Тип клемм: П - пружинная; В - винтовая
4 Типоразмер клеммы - максимальное сечение
многожильного провода с кабельным наконечником,
подключаемого к клемме, мм2
Пружинные:1,5, 2,5 или 4,0 Винтовые: 2,5 или 4,0
Поле Описание и возможные значения
5 Количество контактов клеммы: 2, 3 или 4. Схемы клемм приведены ниже
6 Номер схемы установки кабельных вводов.
Схемы приведены ниже
7 Обозначение, смотри таблицу

ПОЛЕ 7 - ОБОЗНАЧЕНИЕ

ДРБА.465139.029 – для СЯ14П
ДРБА.465139.031 – для СЯ28П
ДРБА.465139.033 – для СЯ36П
ДРБА.465139.035 – для СЯ46П
ДРБА.465139.037 – для СЯ58П
ДРБА.465139.039 – для СЯ76П
ДРБА.465139.041 – для СЯ116П
ДРБА.465139.030 – для СЯ14В
ДРБА.465139.032 – для СЯ28В
ДРБА.465139.034 – для СЯ36В
ДРБА.465139.036 – для СЯ46В
ДРБА.465139.038 – для СЯ58В
ДРБА.465139.040 – для СЯ76В
ДРБА.465139.042 – для СЯ116В

ХАРАКТЕРИСТИКИ ЯЩИКОВ

Наименование
СЯ
Габаритные размеры
корпуса, не более, мм
Установочные размеры,
(ВхШ)/Ø отв х Lотв)., мм
Масса,
не более, кг
Количество
перемычек, шт.
СЯ14В, СЯ14П 280х168х105 261х136/ Ø7х12 2,2 4
СЯ28В, СЯ28П 360х248х105 339х214/ Ø9х14 5,5 4
СЯ36В, СЯ36П 360х248х105 339х214/ Ø9х14 5,5 4
СЯ46В, СЯ46П 434х315х105 414х214/ Ø9х14 9,5 10
СЯ58В, СЯ58П 434х315х105 414х214/ Ø9х14 9,5 10
СЯ76В, СЯ76П 444х375х105 424х334/ Ø9х14 10,4 12
СЯ116В, СЯ116П 565х445х105 540х388/ Ø12х17 12,7 14

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

ПРУЖИННЫХ КЛЕММ ТИПОРАЗМЕР КЛЕММЫ
1,5 мм2 2,5 мм2 4 мм2
КОЛИЧЕСТВО КОНТАКТОВ
2 3 4 2 3 4 2 3 4
Максимальное напряжение, В 500 800
Максимальный ток, А 17,5 28 36 36 38
ВИНТОВЫХ КЛЕММ ТИПОРАЗМЕР КЛЕММЫ
2,5 мм2 4 мм2
КОЛИЧЕСТВО КОНТАКТОВ
2 3 4 2 3 4
Максимальное напряжение, В 1000 500 1000 500
Максимальный ток, А 32 30 41 41 39

Характеристики проводов, подключаемых к клеммам

Провод Тип провода Типоразмер клеммы
1,5 мм2 2,5 мм2 2,5 мм2
Диаметр, мм Одножильный 0,42-1,4 0,42-2,26 0,5-2,76
Многожильный
Сечение, мм2 Одножильный 0,14-1,5 0,14-4 0,2-6
Многожильный

Характеристики кабельных вводов

Кабельный ввод Наружный диаметр
кабеля, мм
М25х1,5 13…18
М32х1,5 14…25
М42х1,5 23…34
М48х1,5 26…39

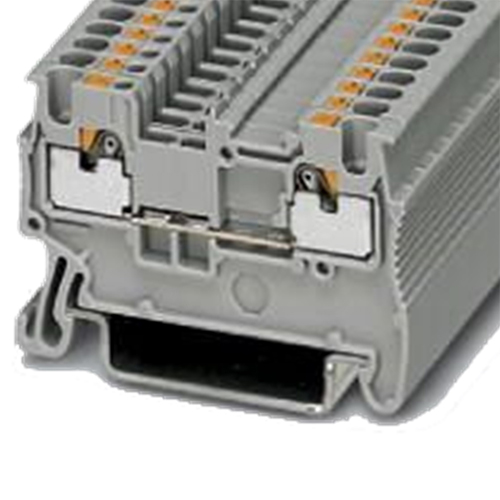

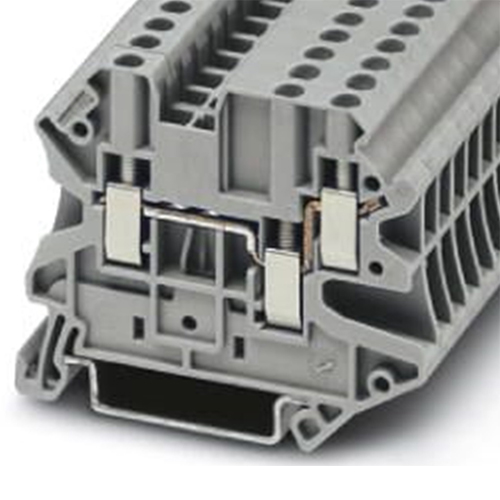

ОБЩИЙ ВИД И СХЕМЫ КЛЕММ

ТИП КЛЕММ КОЛИЧЕСТВО КОНТАКТОВ КЛЕММЫ
2 3 4

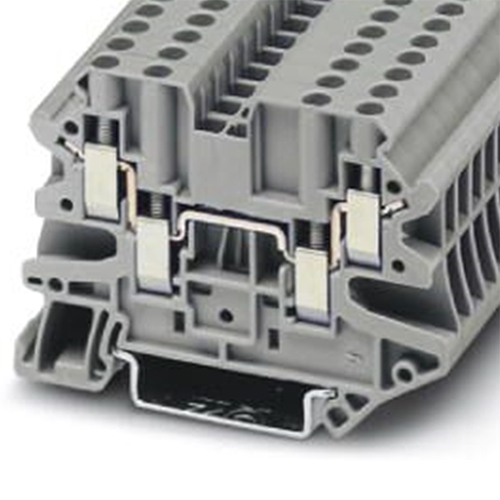

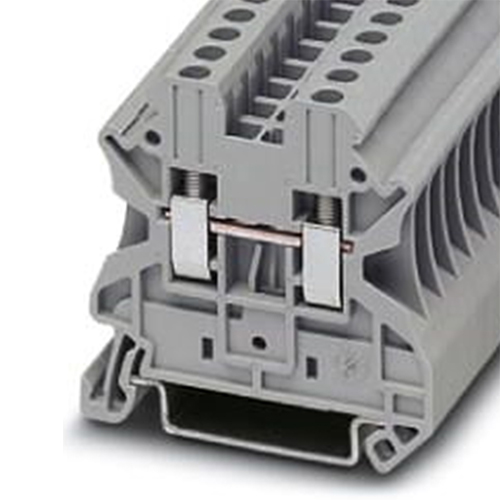

ВИНТОВЫЕ

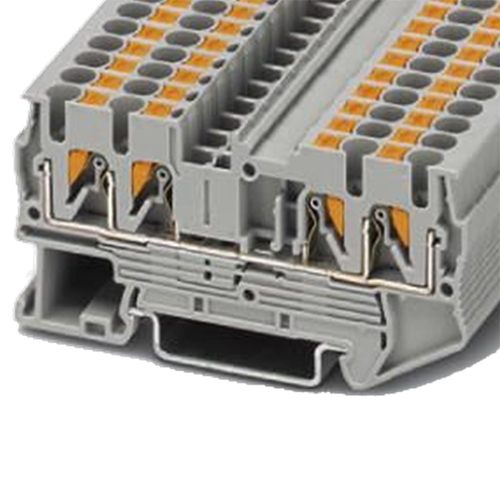

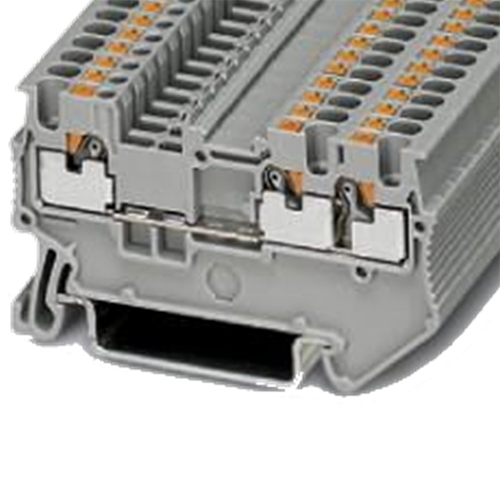

ПРУЖИННЫЕ

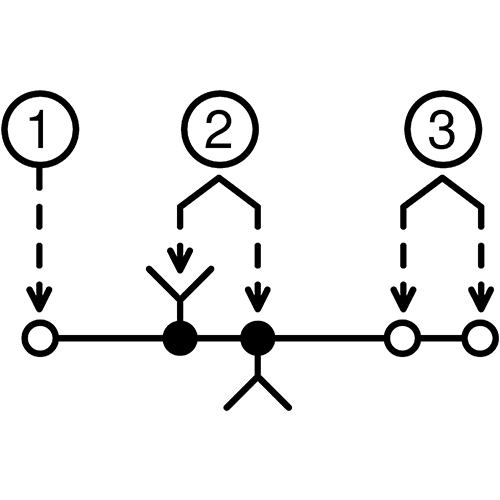

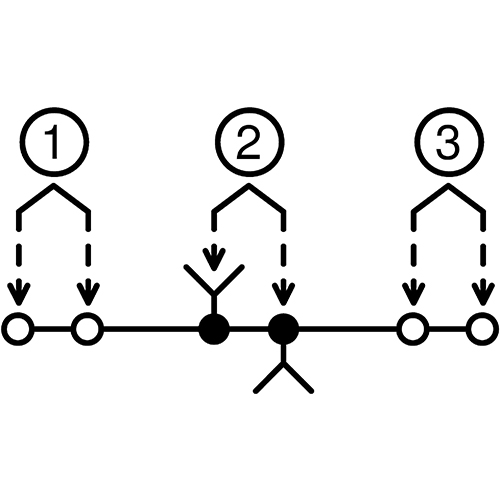

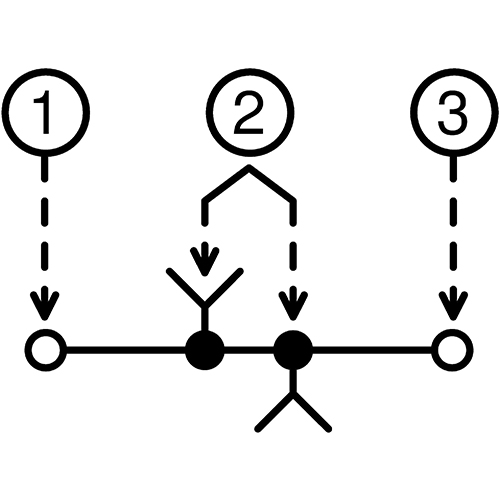

СХЕМА КЛЕММЫ
1 – зажим для подключения проводов входящего соединения (сторона линии);
2 – первый и второй ряд шунтирования для соединения клемм между собой или для подключения тестовых шнуров;
3 – зажим для подключения проводов отходящего соединения (сторона аппаратуры).

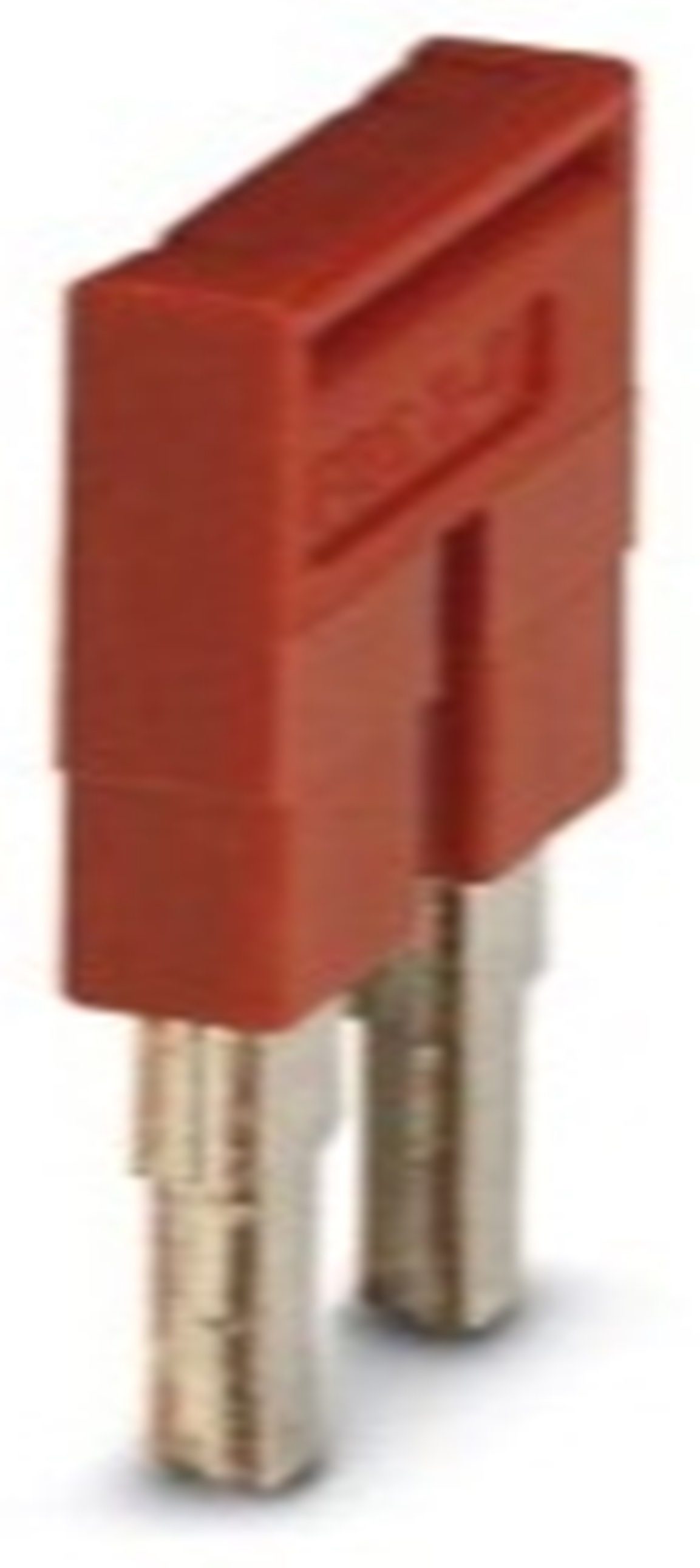

Перемычки FBS 2-3,5; FBS 2-5;FBS 2-6 PHOENIX входят в комплект поставки ящика

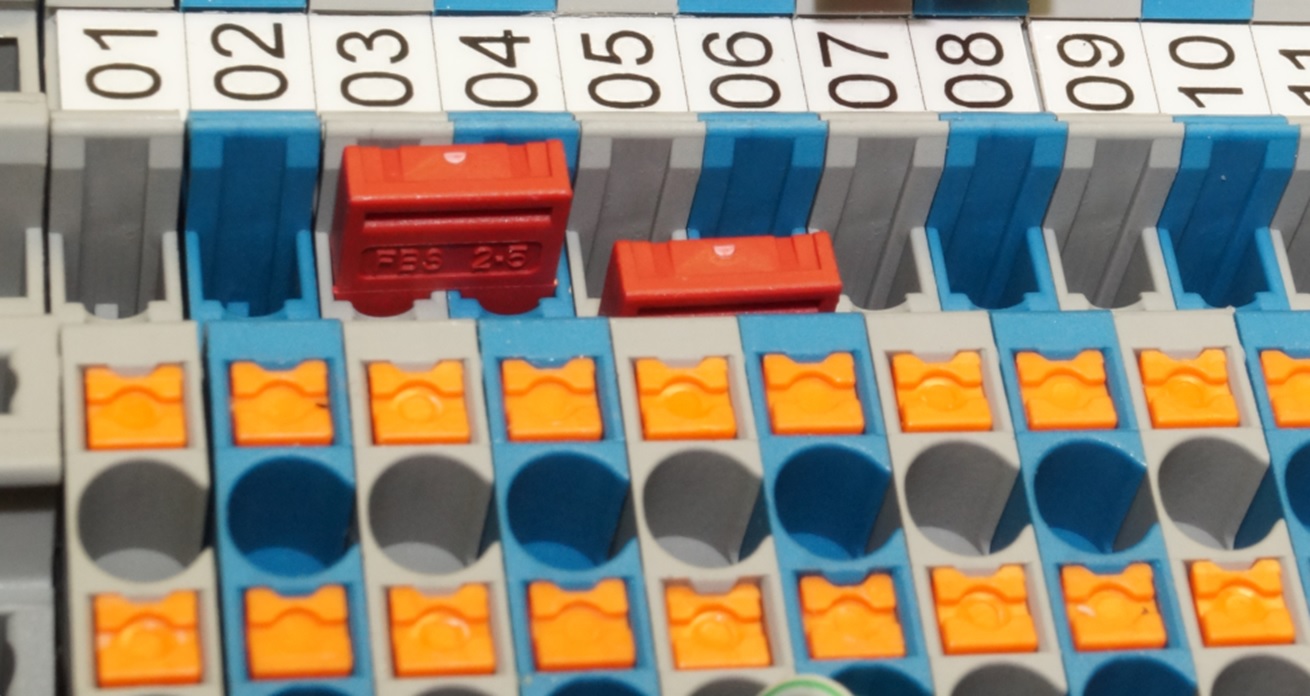

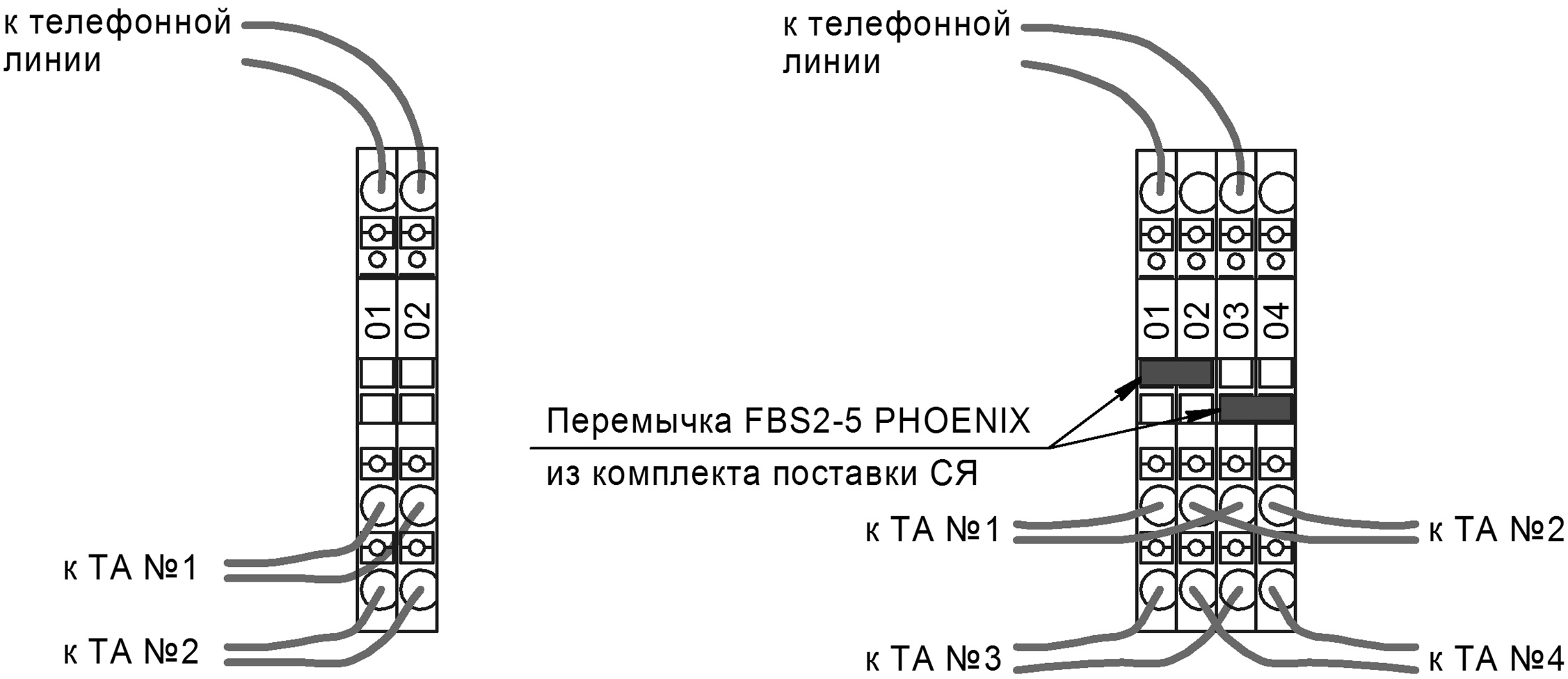

ПРИМЕР ИСПОЛЬЗОВАНИЯ ПЕРЕМЫЧЕК PHOENIX

ПРИМЕР СОЕДИНЕНИЯ ОДНОЙ ВХОДЯЩЕЙ ПАРЫ С НЕСКОЛЬКИМИ ИСХОДЯЩИМИ: 2 ПАРЫ И 4 ПАРЫ

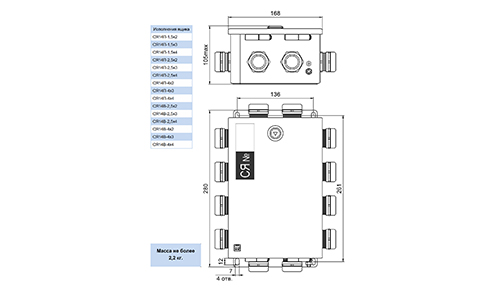

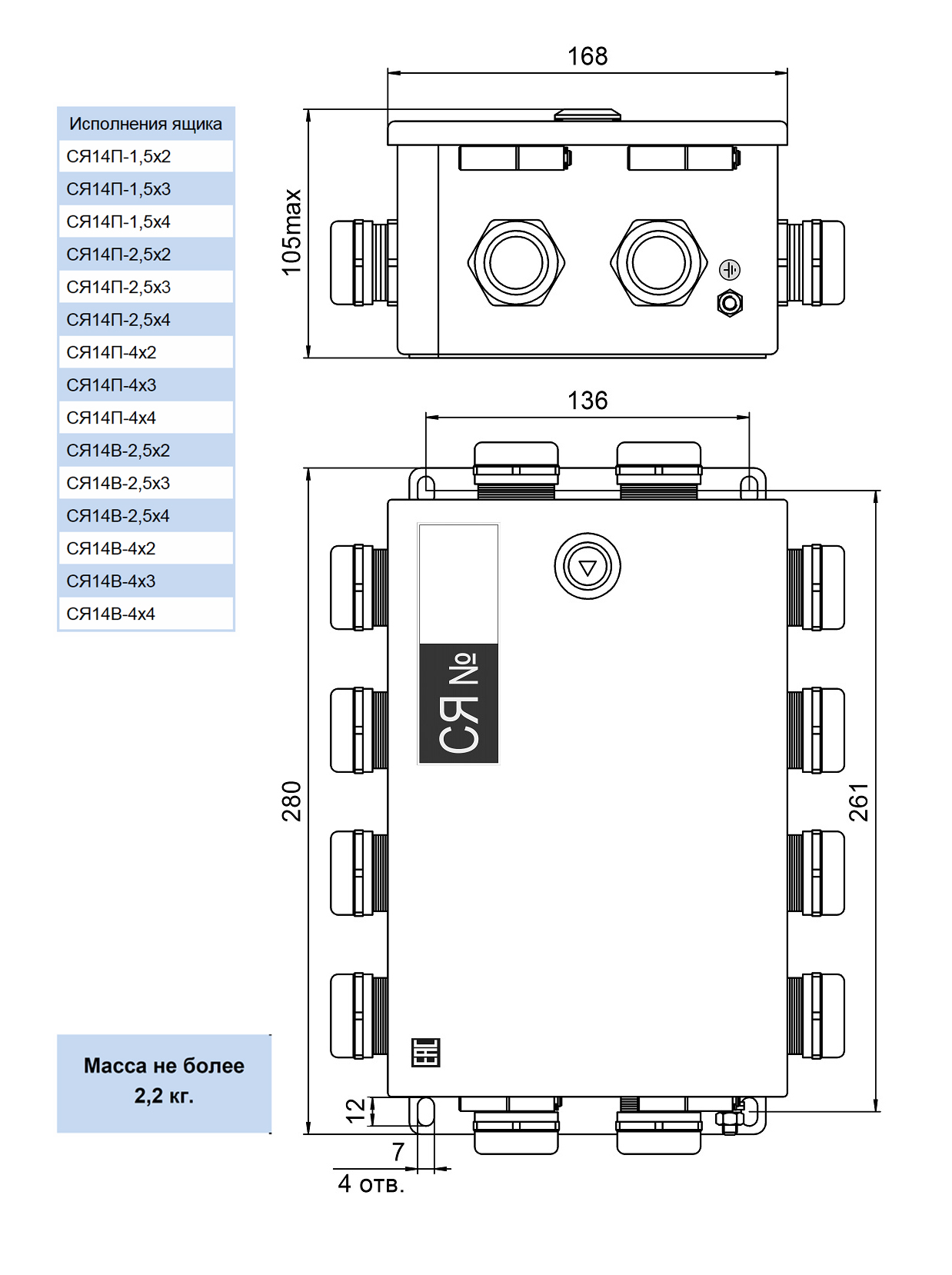

Габаритные и установочные размеры ящиков соединительных СЯ14П и СЯ14В

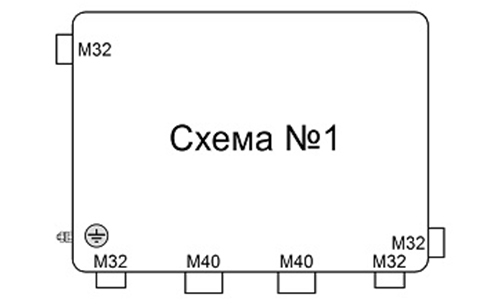

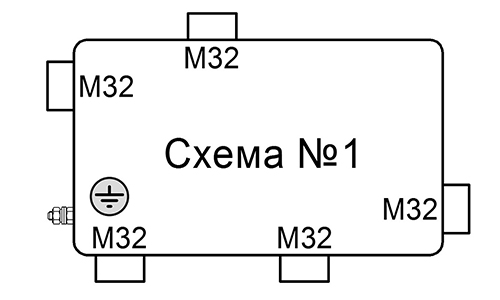

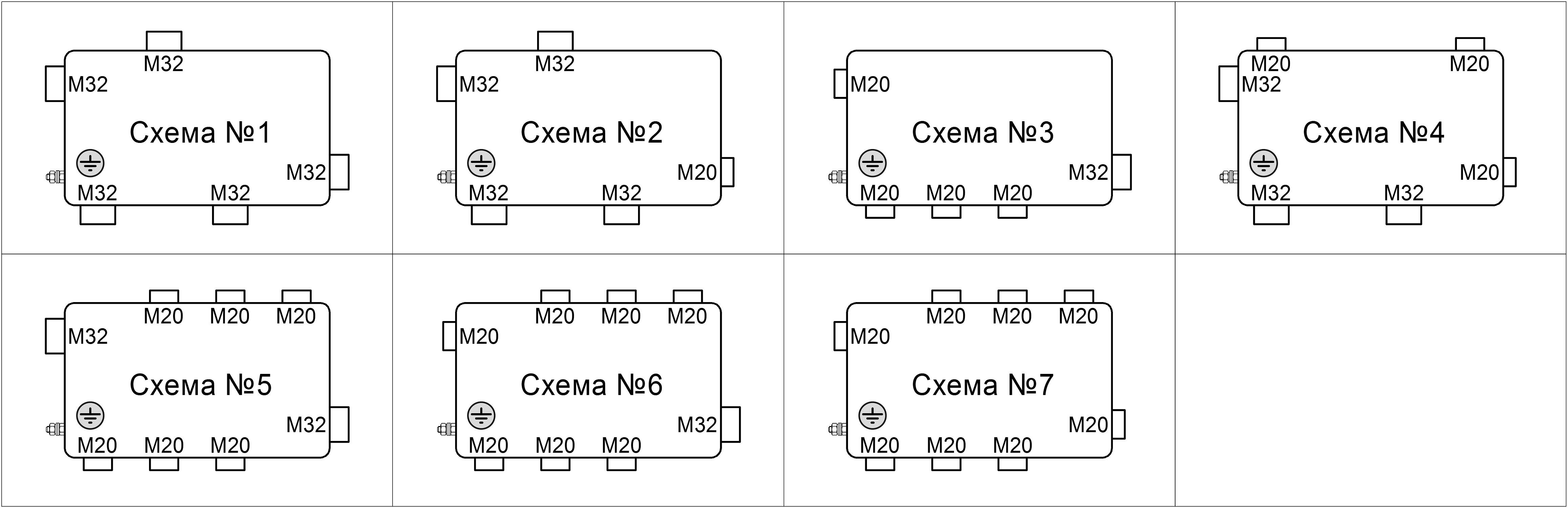

Схемы установки кабельных вводов СЯ14П и СЯ14В

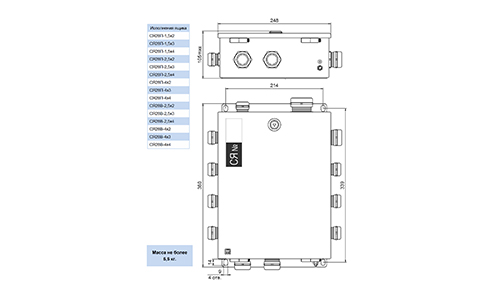

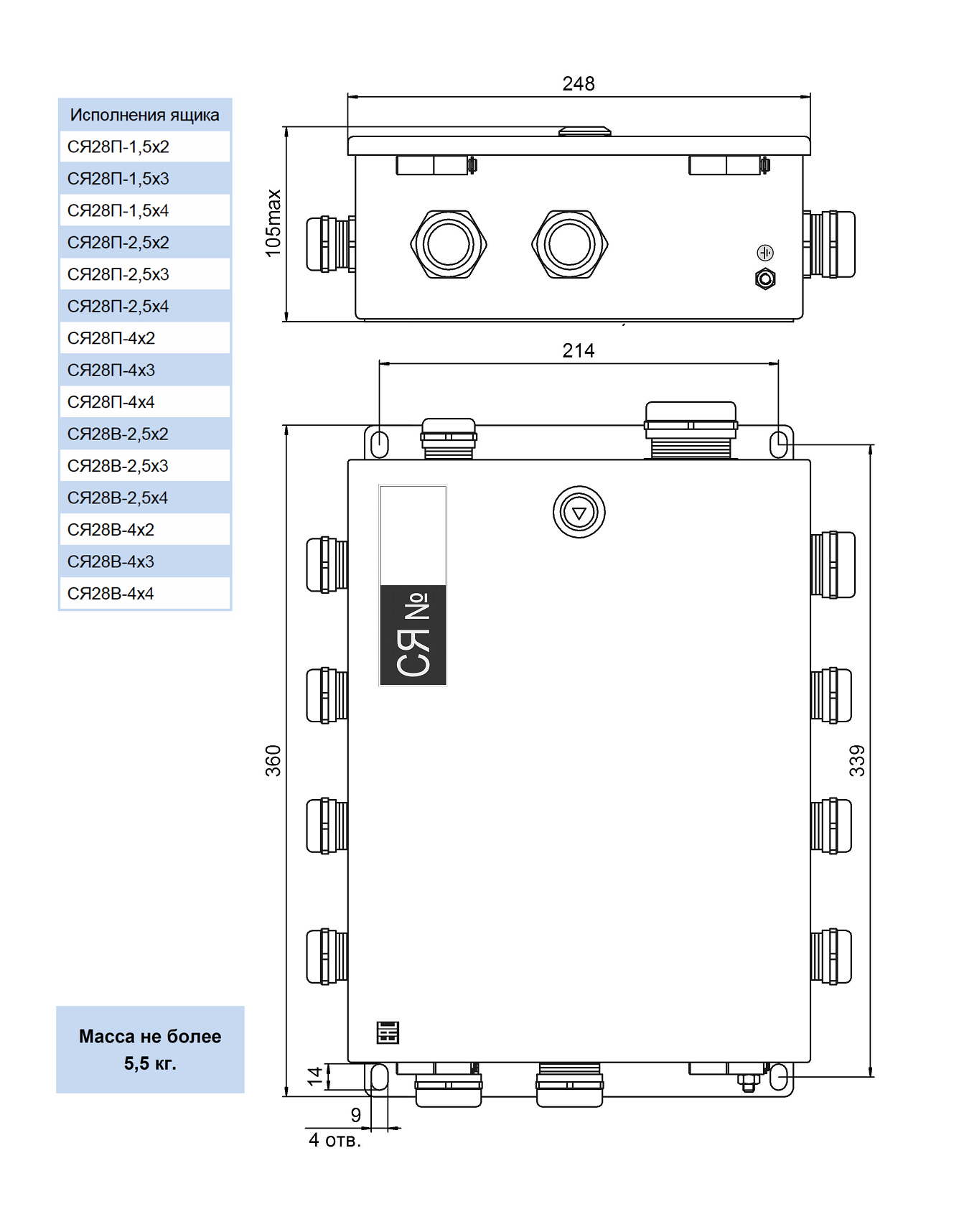

Габаритные и установочные размеры ящиков соединительных СЯ28П и СЯ28В

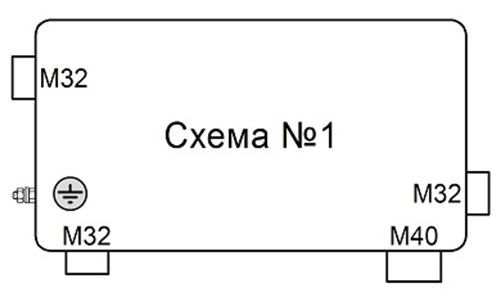

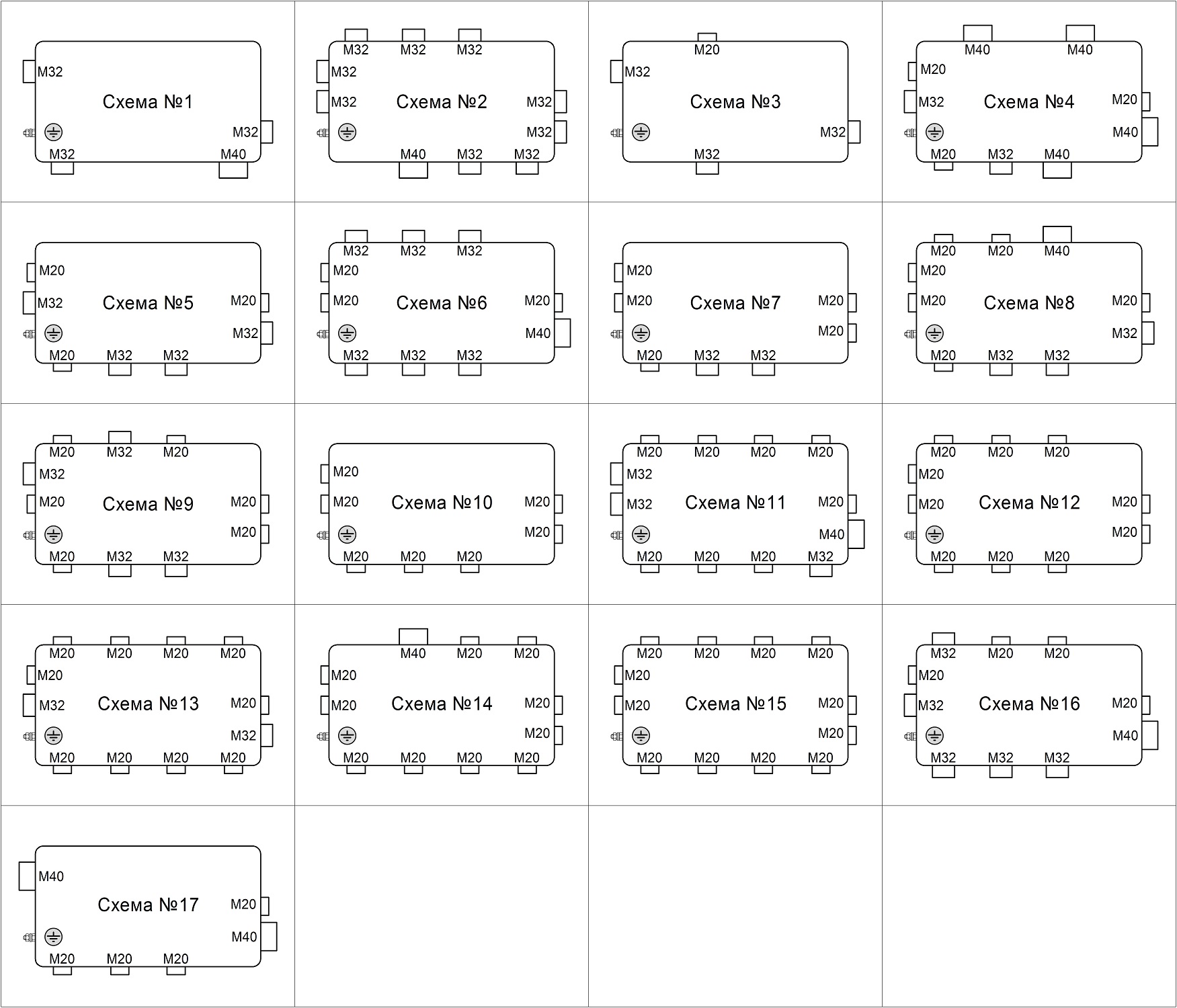

Схемы установки кабельных вводов СЯ28П и СЯ28В

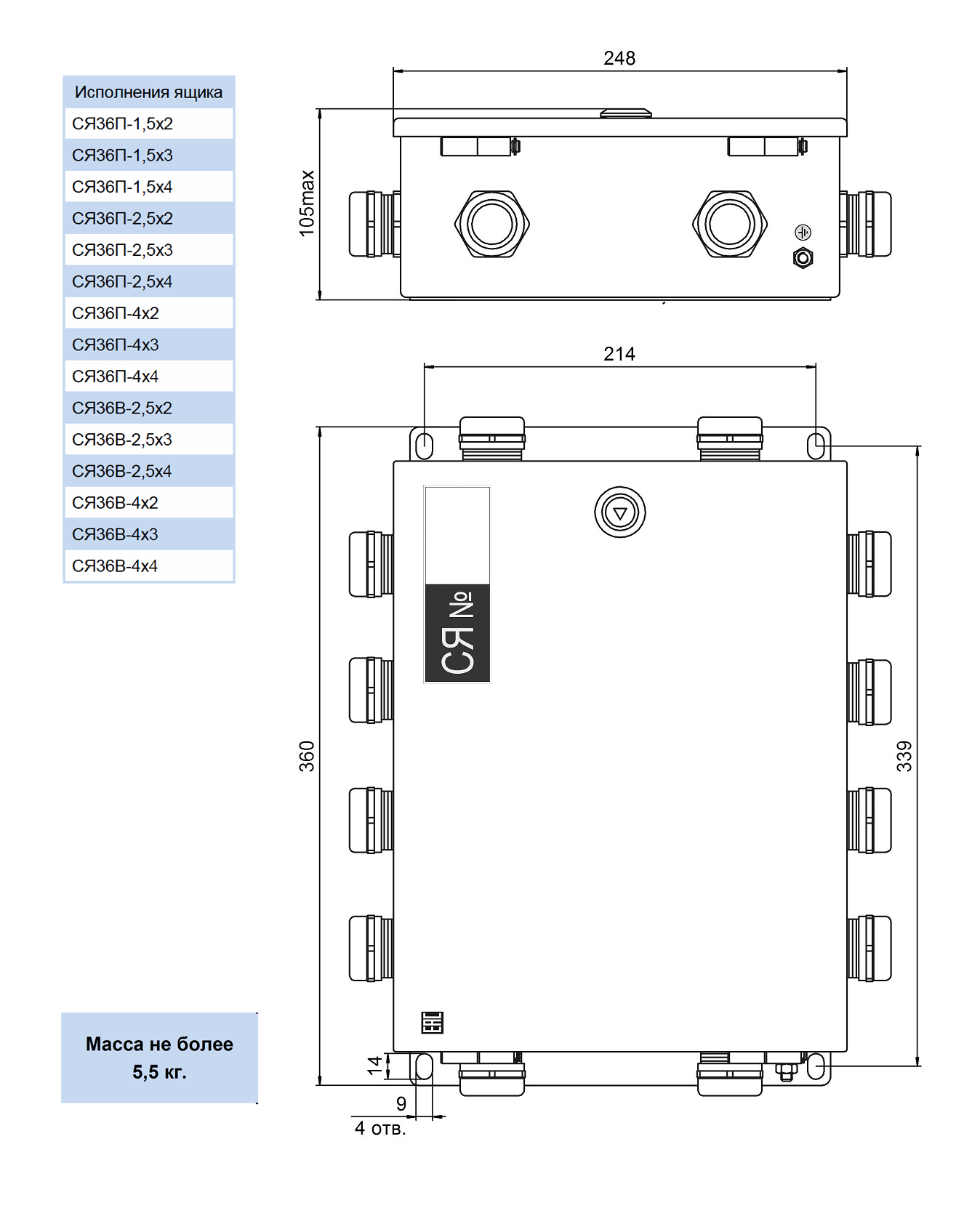

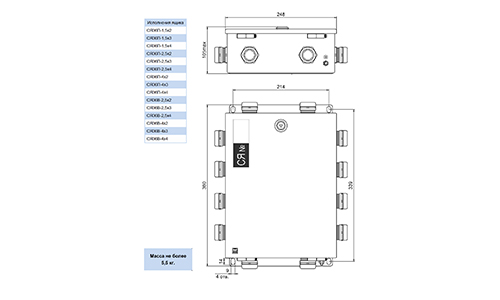

Габаритные и установочные размеры ящиков соединительных СЯ36П и СЯ36В

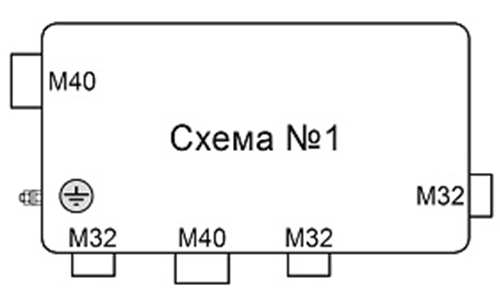

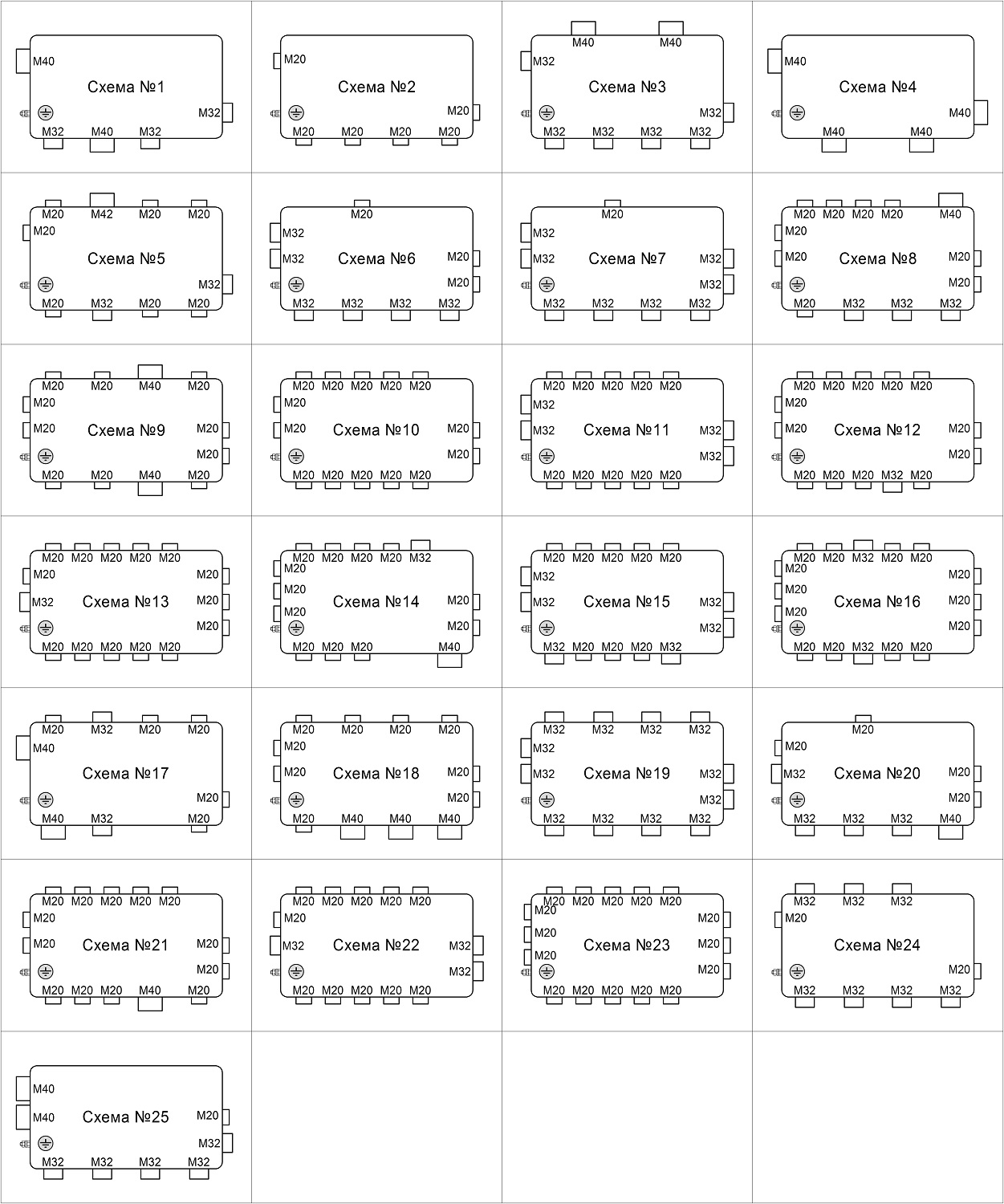

Схемы установки кабельных вводов СЯ36П и СЯ36В

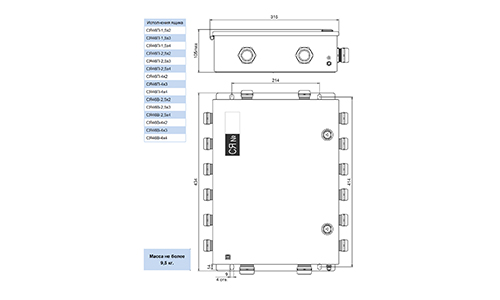

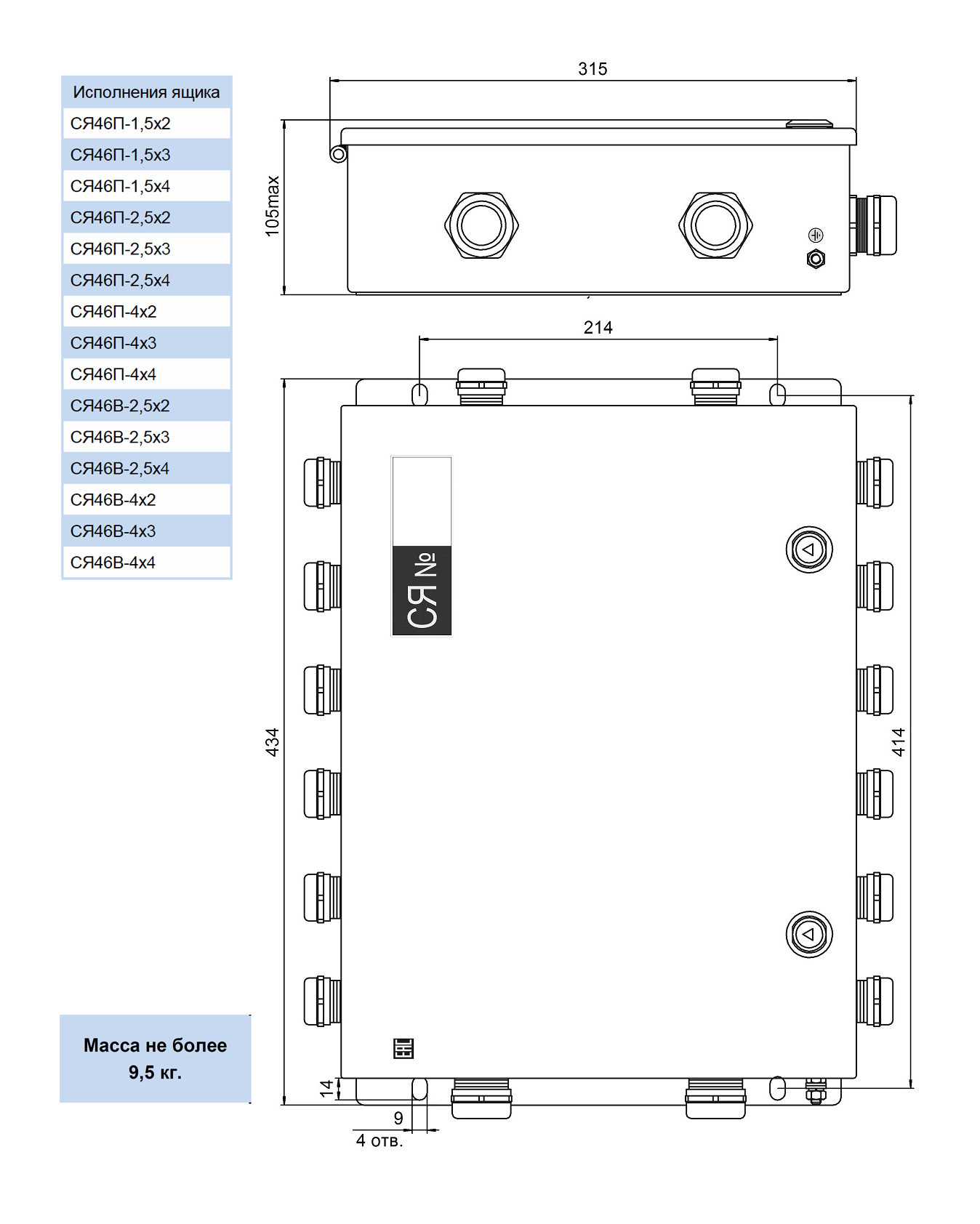

Габаритные и установочные размеры ящиков соединительных СЯ46П и СЯ46В

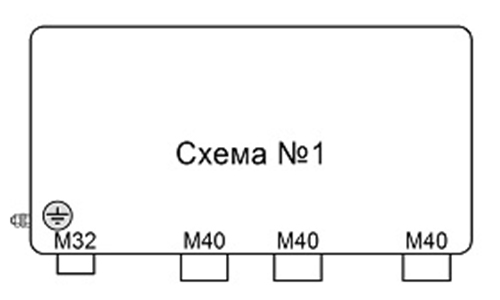

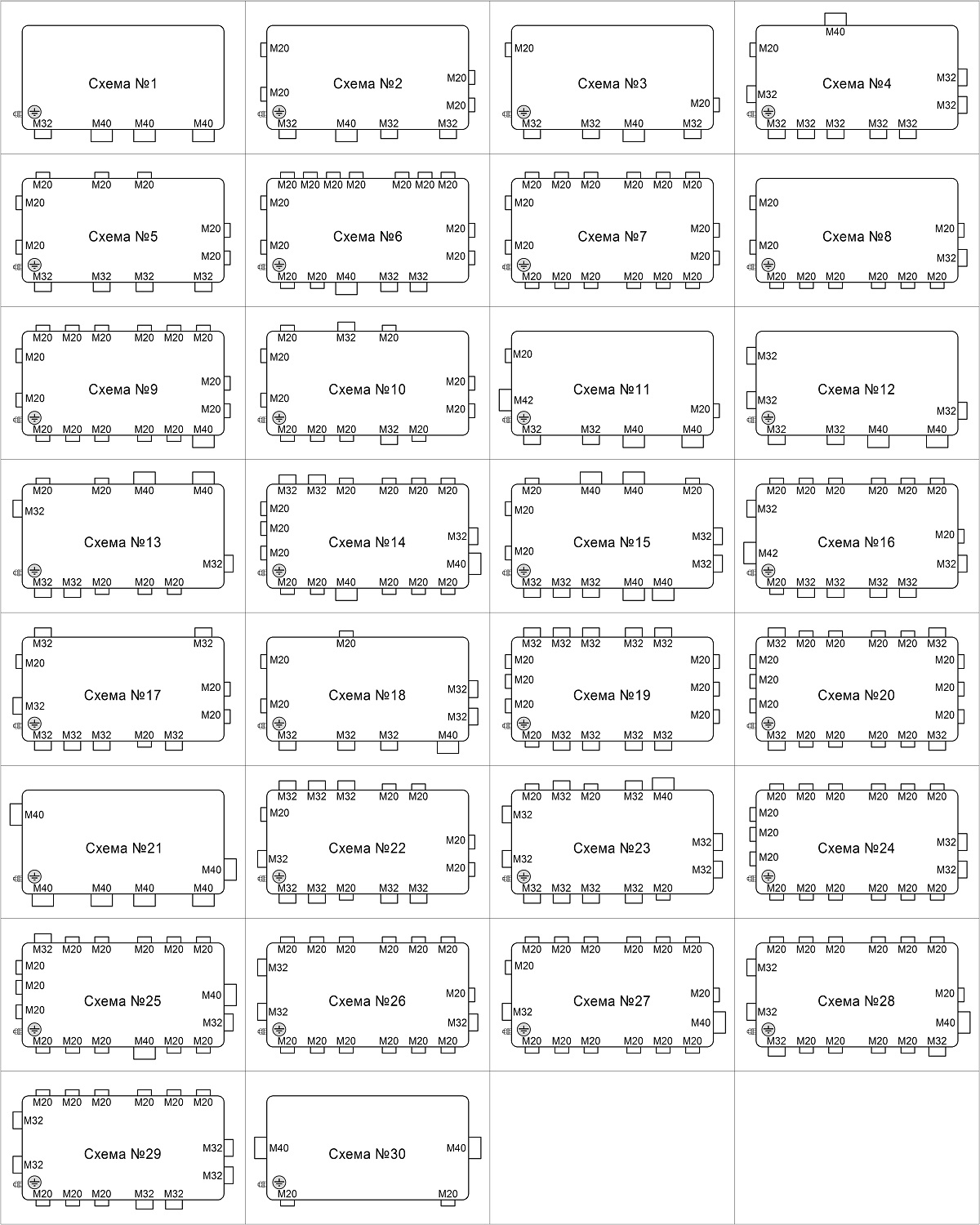

Схемы установки кабельных вводов СЯ46П и СЯ46В

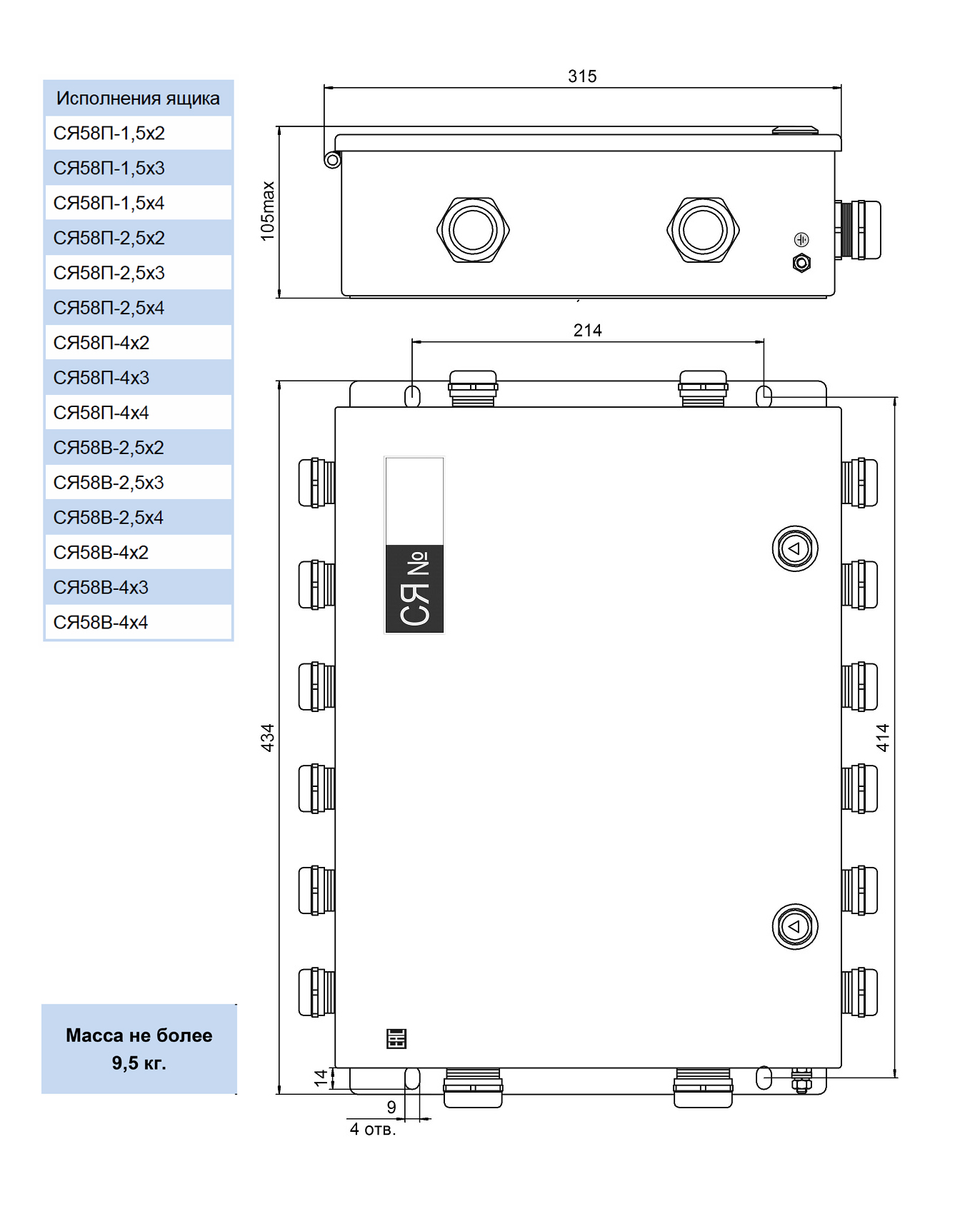

Габаритные и установочные размеры ящиков соединительных СЯ58П и СЯ58В

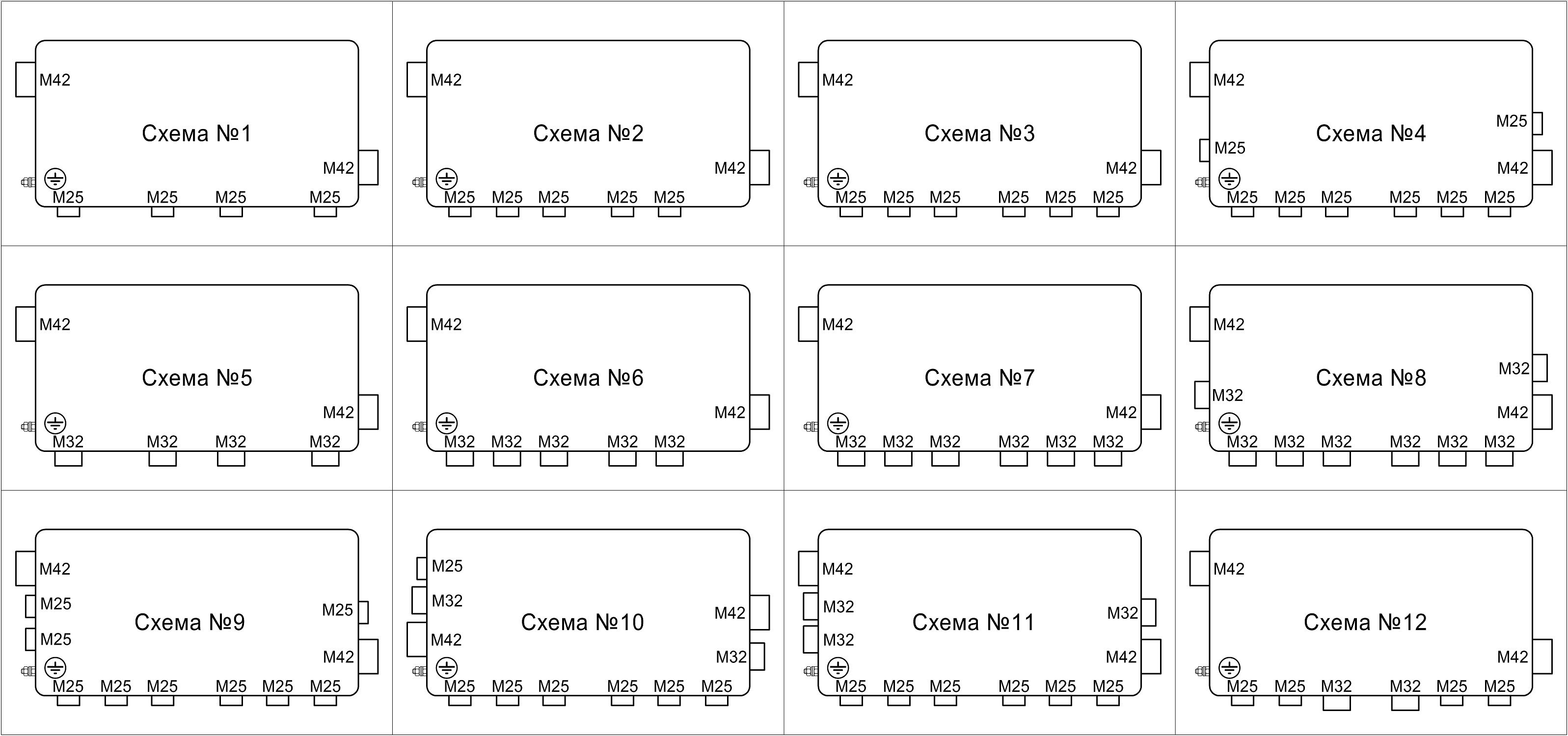

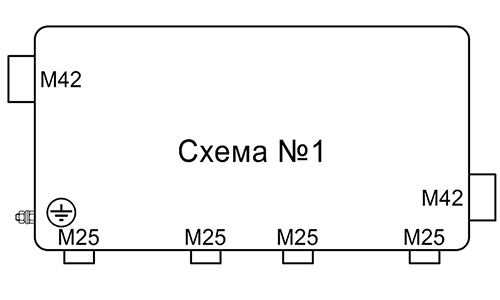

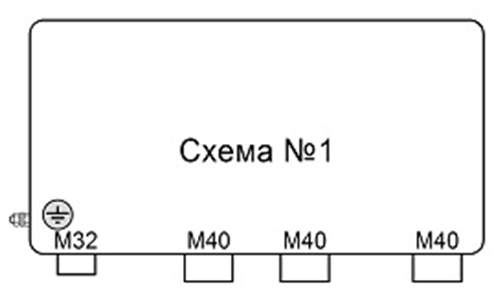

Схемы установки кабельных вводов СЯ58П и СЯ58В

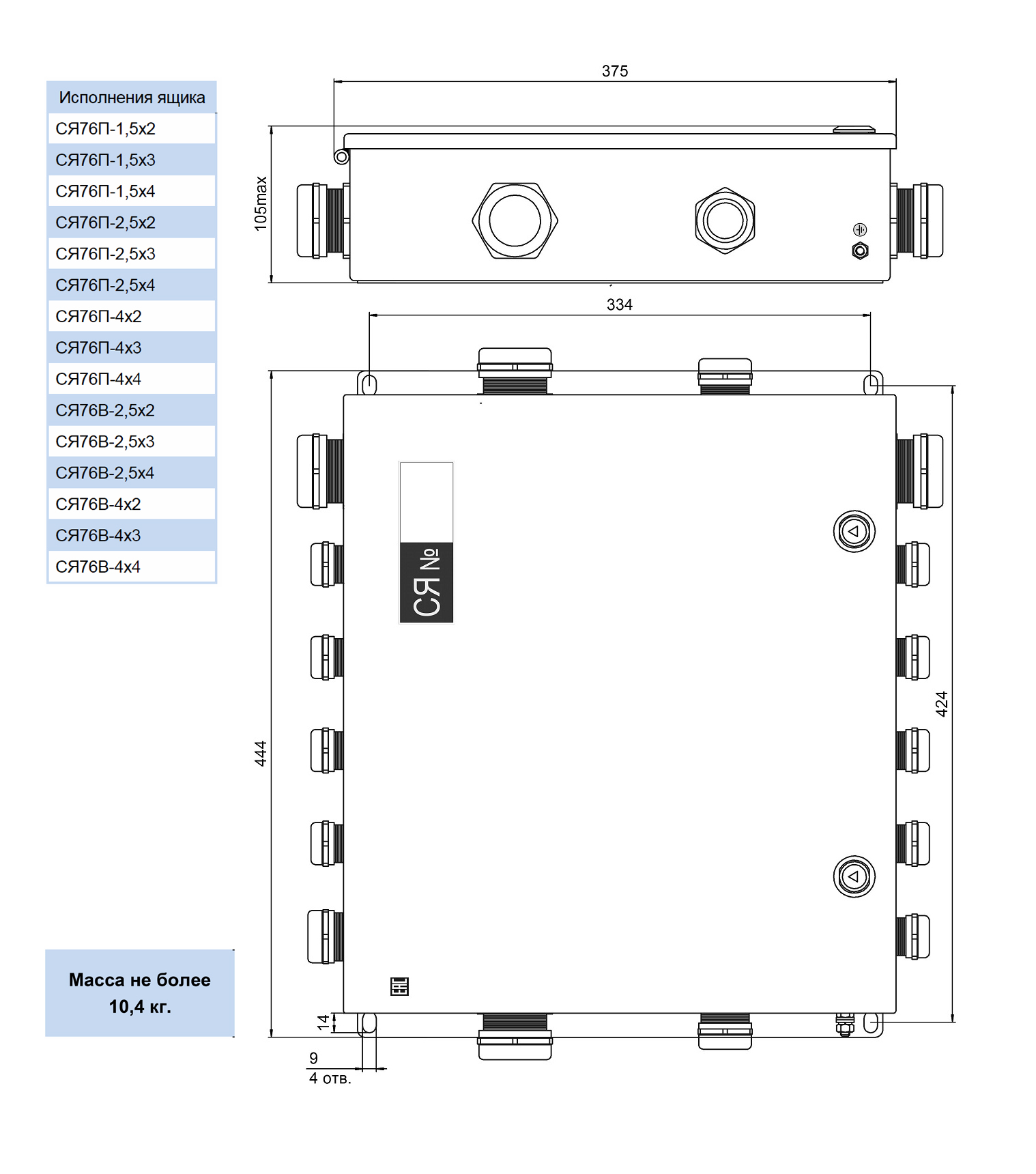

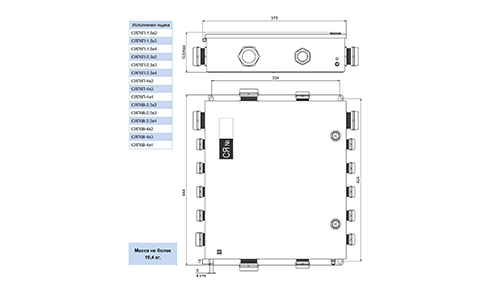

Габаритные и установочные размеры ящиков соединительных СЯ76П и СЯ76В

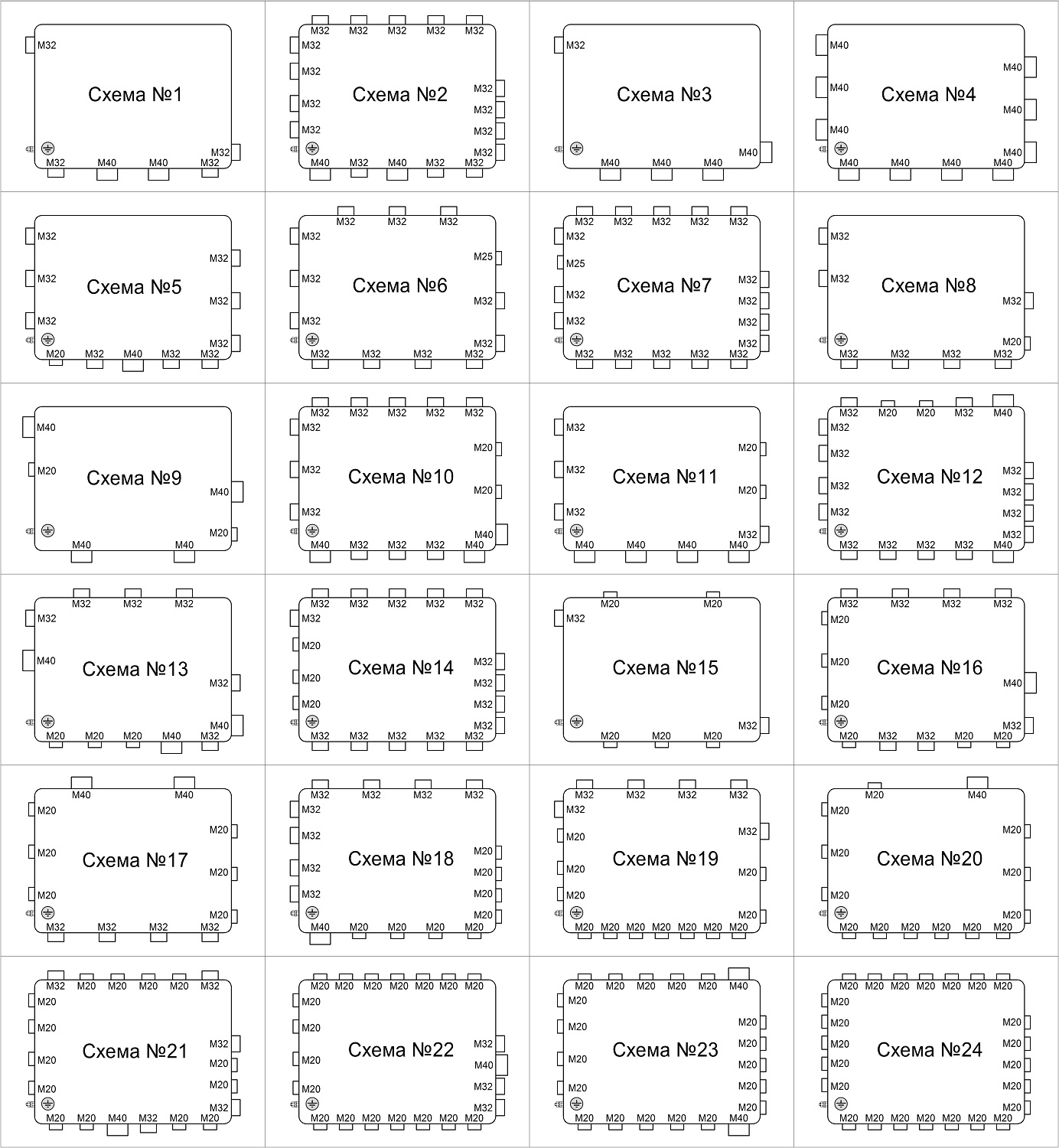

Схемы установки кабельных вводов СЯ76П и СЯ76В

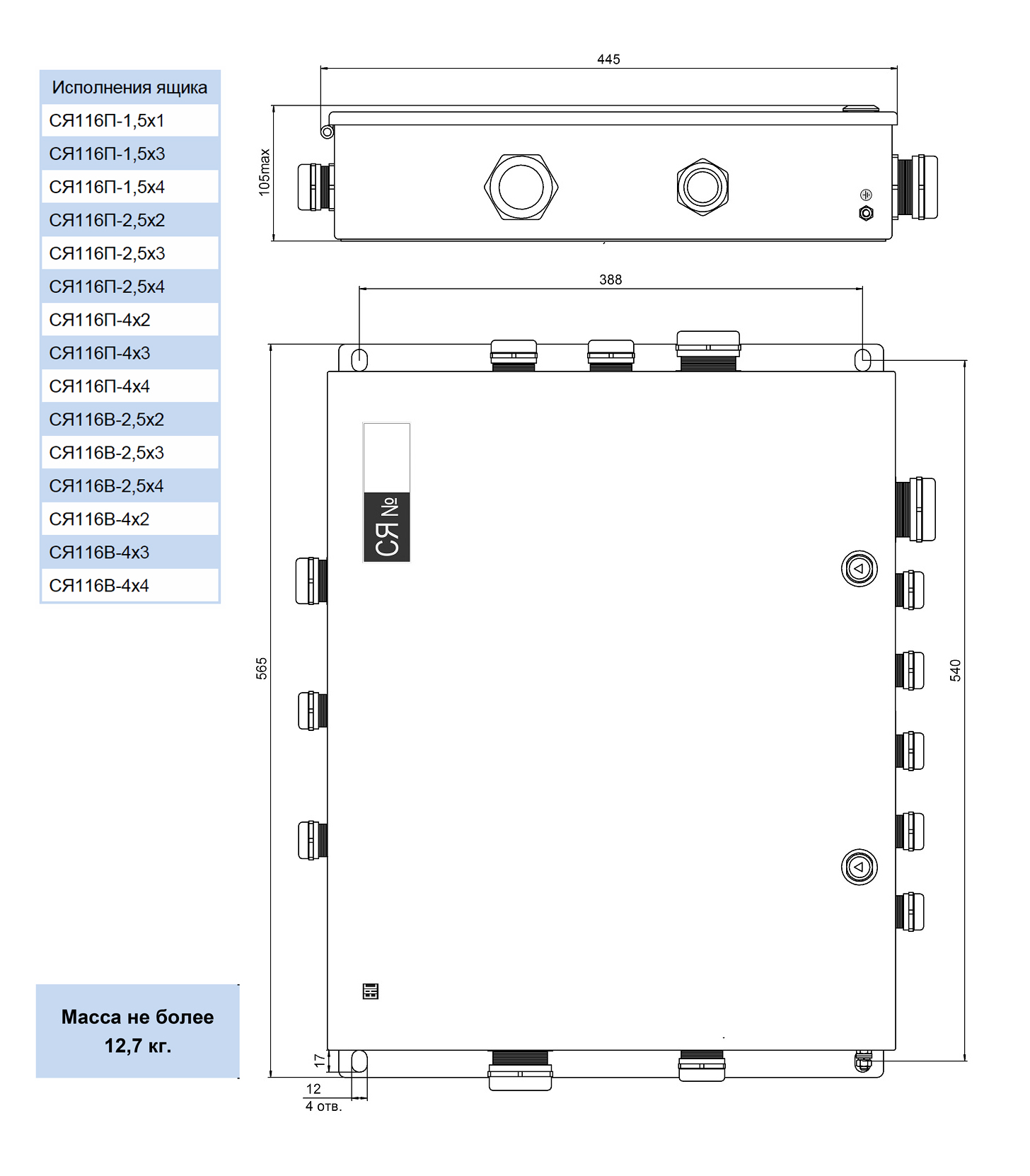

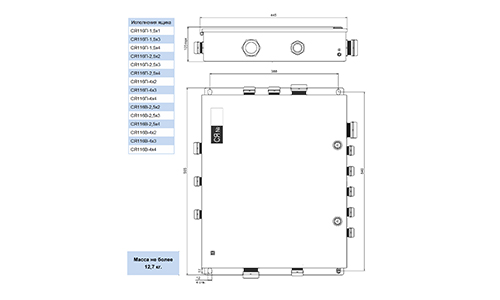

Габаритные и установочные размеры ящиков соединительных СЯ116П и СЯ116В

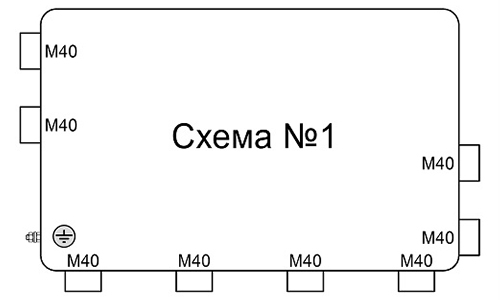

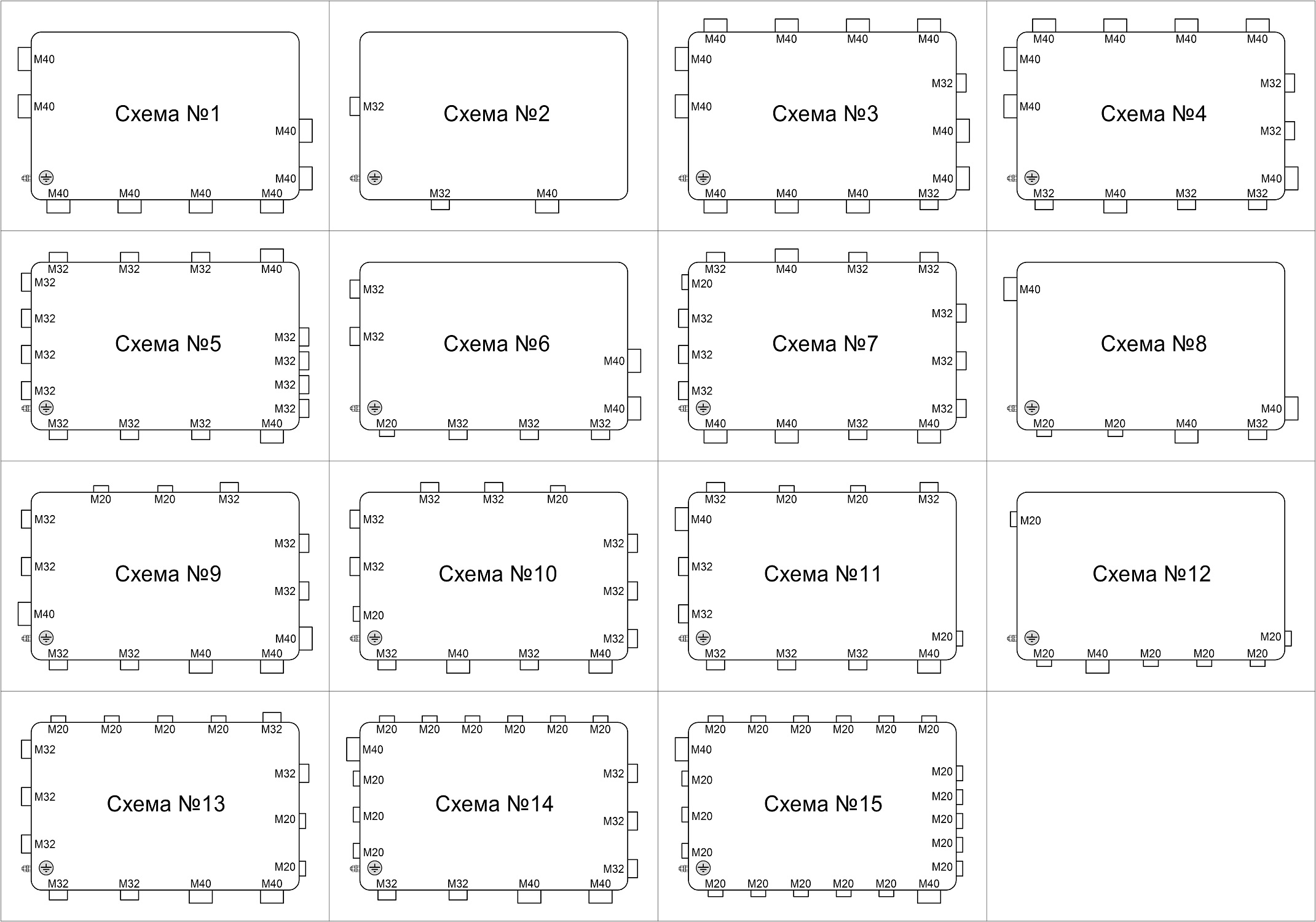

Схемы установки кабельных вводов СЯ116П и СЯ116В
