Адаптер 380/220В

Адаптер 380/220В

предназначен для трансформации напряжения 380В, 50Гц в напряжение 220В, 50Гц.

Адаптер обеспечивает подключение устройств защиты электродвигателей серии УЗ-ЭД-2х-220 к сети 380 В.

Используется в шахтах и метрополитенах с трехфазной трехпроводной сетью 380В с изолированной нейтралью (системы IT). При установке устройств защиты электродвигателей в шкафы, имеющие сетевое напряжение 220 В, 50 Гц, адаптер 380/220В не используют.

Адаптер 380/220В предназначен для эксплуатации в закрытых помещениях или шкафах при температуре окружающего воздуха от минус 30 до плюс 50°С, относительной влажности (65±15)% и атмосферном давлении (1000±40) гПа.

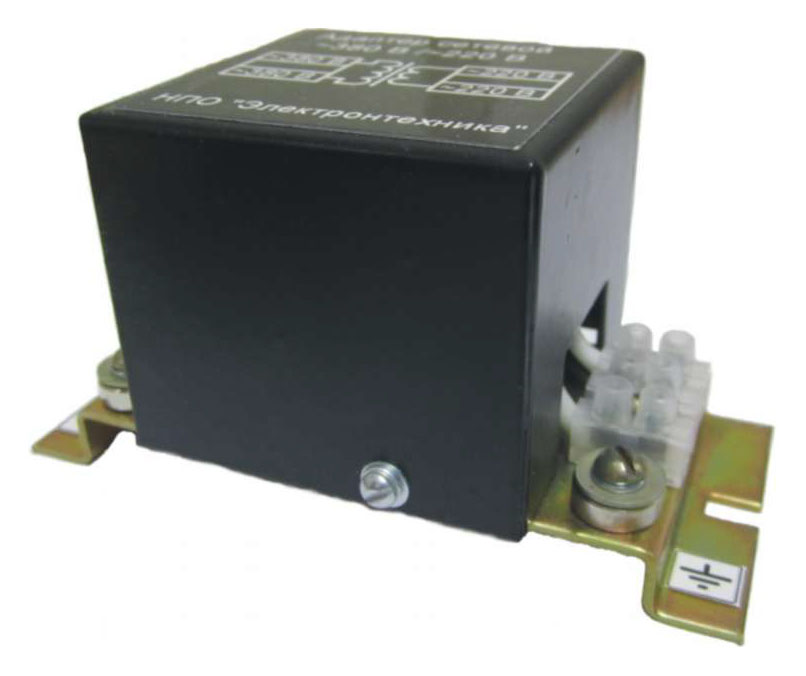

Конструктивно устройство выполнено в металлическом корпусе.

Для крепления адаптера на монтажной панели электрошкафа на задней стенке корпуса адаптера предусмотрены два паза под винты М4.

Наименование параметра, единица измерений Значение
Напряжение первичной сети 50 Гц, В 380
Выходное напряжение, В 220
Ток нагрузки, не более, мА 220
Габаритные размеры устройства, не более, мм 115?51?60

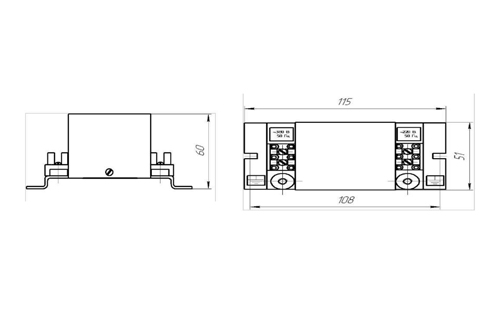

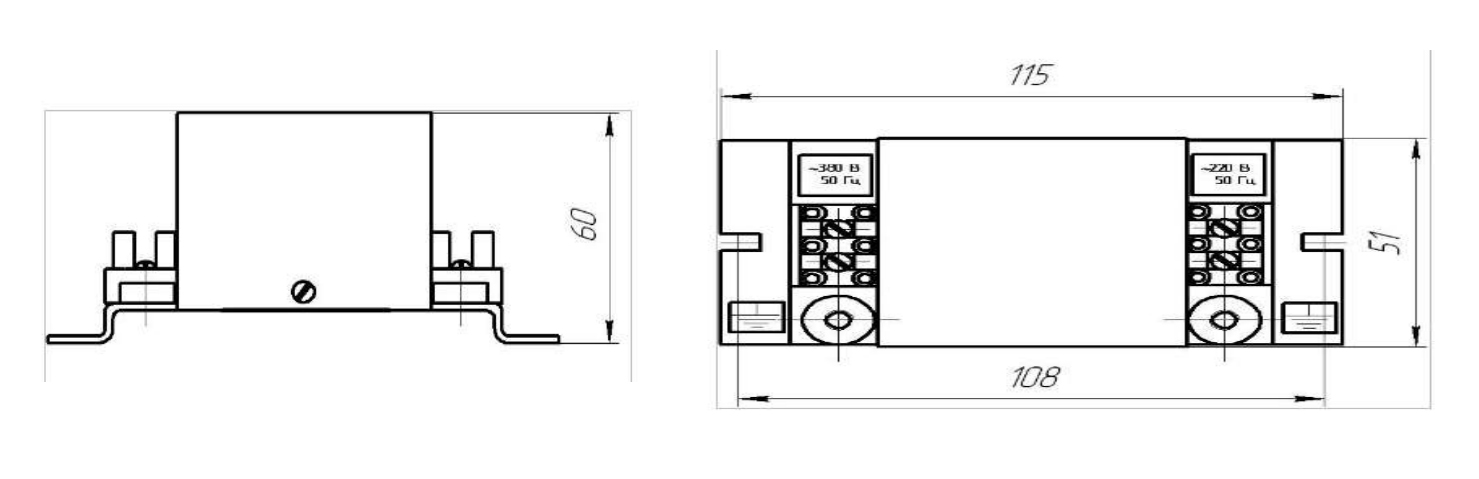

Установочные и габаритные размеры адаптера 380/220В
