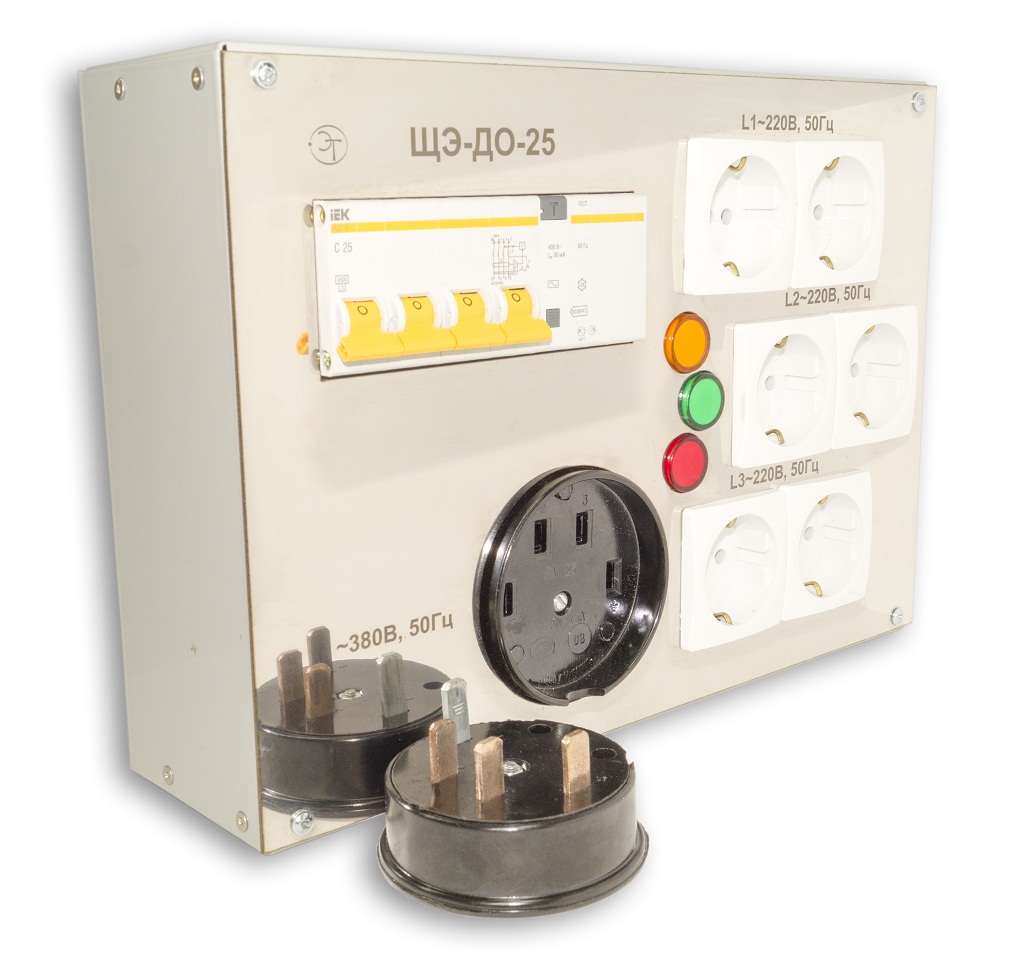

Щиток электрический для операционных ЩЭ‑ДО‑25

Щиток электрический для операционных ЩЭ‑ДО‑25
Описание

Щиток электрический для операционных ЩЭ‑ДО‑25

(щиток) предназначен для подключения одно- и трёхфазного электрооборудования (ЭО) с изолированной нейтралью к трёхфазной сети переменного тока напряжением 380 В частотой 50 Гц.

Климатическое исполнение – УХЛ4.2 по ГОСТ 15150‑69.

Степень защиты корпуса IP30 по ГОСТ 14254‑2015.

Габаритные размеры не более 304х214х95  мм.

Масса не более 4,0 кг.

Корпус – стальной оцинкованный с декоративным полимерным покрытием навесного исполнения. Передняя панель – из нержавеющей стали.

Вилка для подключения 3-х фазного оборудования входит в комплект поставки.

Пример записи обозначения в документации и при заказе:
Щиток электрический ЩЭ–ДО–25 ДРБА.656511.004

Щиток обеспечивает:

  • защиту людей от поражения электрическим током при случайном прикосновении к открытым проводящим частям электроустановок;
  • защиту ЭО при повреждении изоляции проводников, неисправностях ЭО и при возникновении перегрузки, короткого замыкания в цепи питания ЭО;
  • световую индикацию наличия напряжения по каждой фазе.
Наименование параметра, единица измерений Значение
Номинальное напряжение питания переменного тока, В 380
Частота питающей сети, Гц 50
Суммарный ток потребления по каждой фазе, не более, А 25
Номинальный отключающий дифференциальный ток, In, мА 30
Номинальная отключающая способность, А 4500
Количество подключаемых однофазных потребителей переменного тока 220 В частотой 50 Гц, шт. 6
Количество подключаемых трёхфазных потребителей переменного тока 380 В частотой 50 Гц, шт. 1
Ток потребления от каждого однофазного выхода, не более, А 16
Ток потребления от трёхфазного выхода, не более, А 25

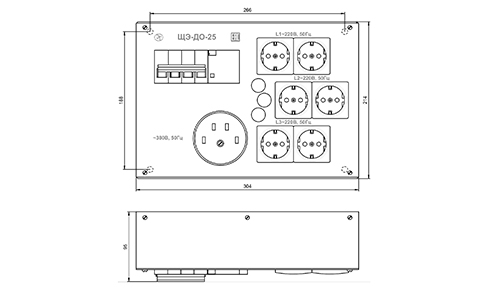

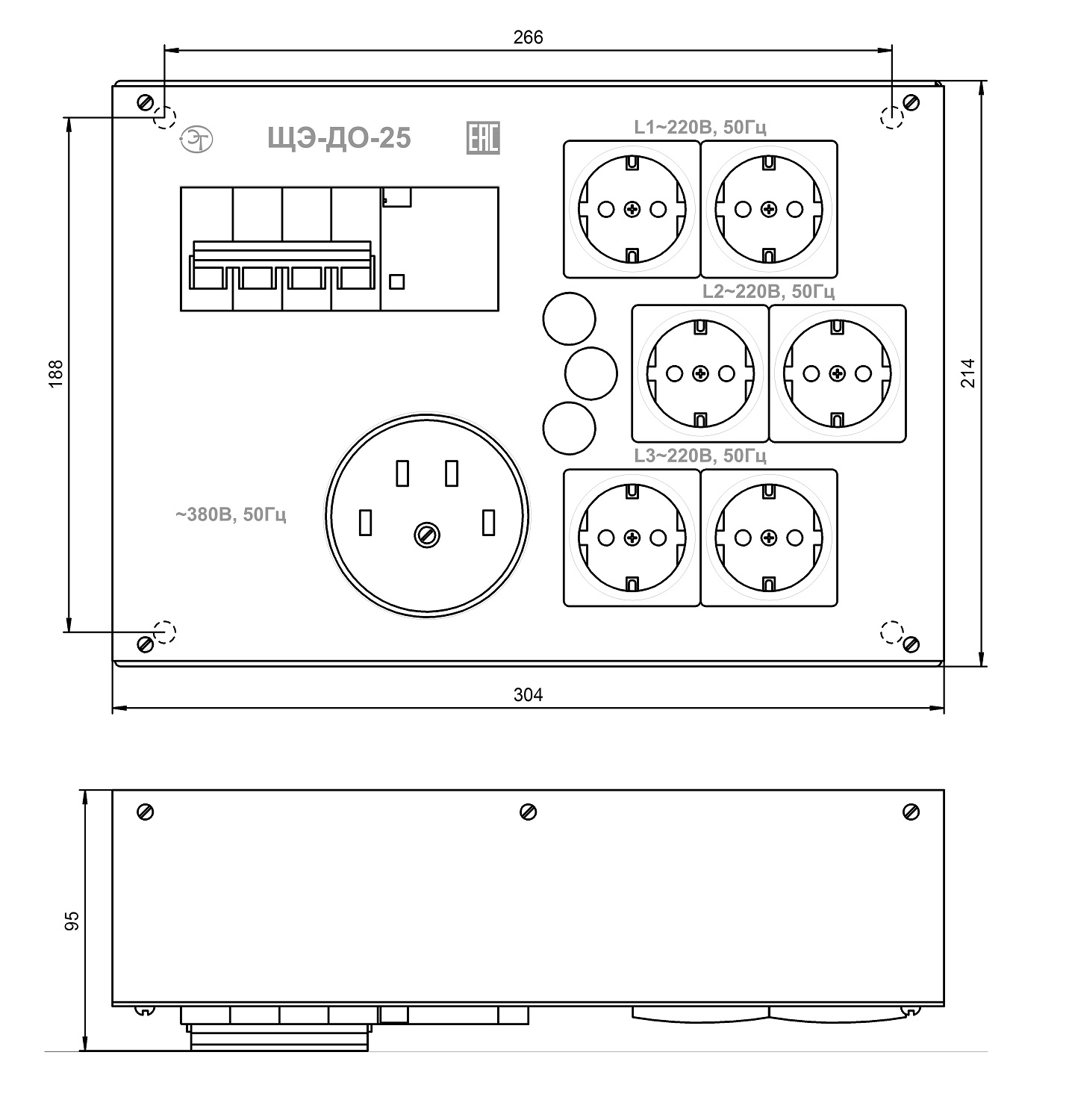

ОБЩИЙ ВИД, ГАБАРИТНЫЕ И УСТАНОВОЧНЫЕ РАЗМЕРЫ
