Щитки электрические типа ЩЭ-Ф

Щитки электрические типов ЩЭ‑Ф1, ЩЭ‑Ф2, ЩЭ‑Ф3, ЩЭ‑Ф4, ЩЭ‑Ф2‑3, ЩЭ‑Ф4‑3

предназначены для подключения медицинского электрооборудования (ЭО) физиотерапевтических кабинетов или иного ЭО к однофазной сети переменного тока напряжением 220 В частотой 50 Гц и обеспечивают:

  • защиту людей от поражения электрическим током при случайном прикосновении к открытым проводящим частям электроустановок;
  • защиту ЭО при повреждении изоляции проводников и неисправностях ЭО;
  • токовую защиту проводов от короткого замыкания и перегрузки в нагрузке.

Климатическое исполнение – УХЛ 4.2.

Степень защиты корпуса – IP30.

Габаритные размеры не боле 300х180х100 мм.

Масса не более 1,7 кг.

Пример записи обозначения в документации и при заказе:
Наименование параметра, единица измерений Количество Наличие
Розеток, шт. Клеммы заземления, шт. Клемм N и L Индикатора сети
Изолированные от корпуса Соединённые с корпусом
Щиток электрический ЩЭ–Ф1 ДРБА.656511.001 2 2 - да нет
Щиток электрический ЩЭ–Ф2 ДРБА.656511.002 2 - 2 нет нет
Щиток электрический ЩЭ–Ф3 ДРБА.656511.003 2 2 - да да
Щиток электрический ЩЭ–Ф4 ДРБА.656511.005 2 - 2 нет да
Щиток электрический ЩЭ–Ф2–3 ДРБА.656511.006 3 - 2 нет нет
Щиток электрический ЩЭ–Ф4–3 ДРБА.656511.007 3 - 2 нет да

Щитки имеют исполнение в зависимости от:

  • количества розеток с заземляющим контактом;
  • наличия заземляющих клемм, соединённых с корпусом;
  • наличия дополнительных клемм N и L для подключения дополнительного оборудования.
Наименование параметра Значение
Номинальное напряжение питания переменного тока, В 220
Частота питающей сети, Гц 50
Максимальный ток по цепи переменного напряжения 220 В 50 Гц, А, не более 16
Номинальный отключающий дифференциальный ток, In, мА 30
Номинальная отключающая способность, А 4500

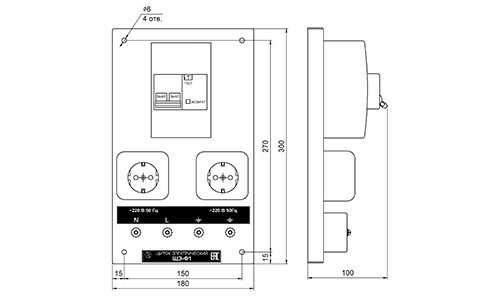

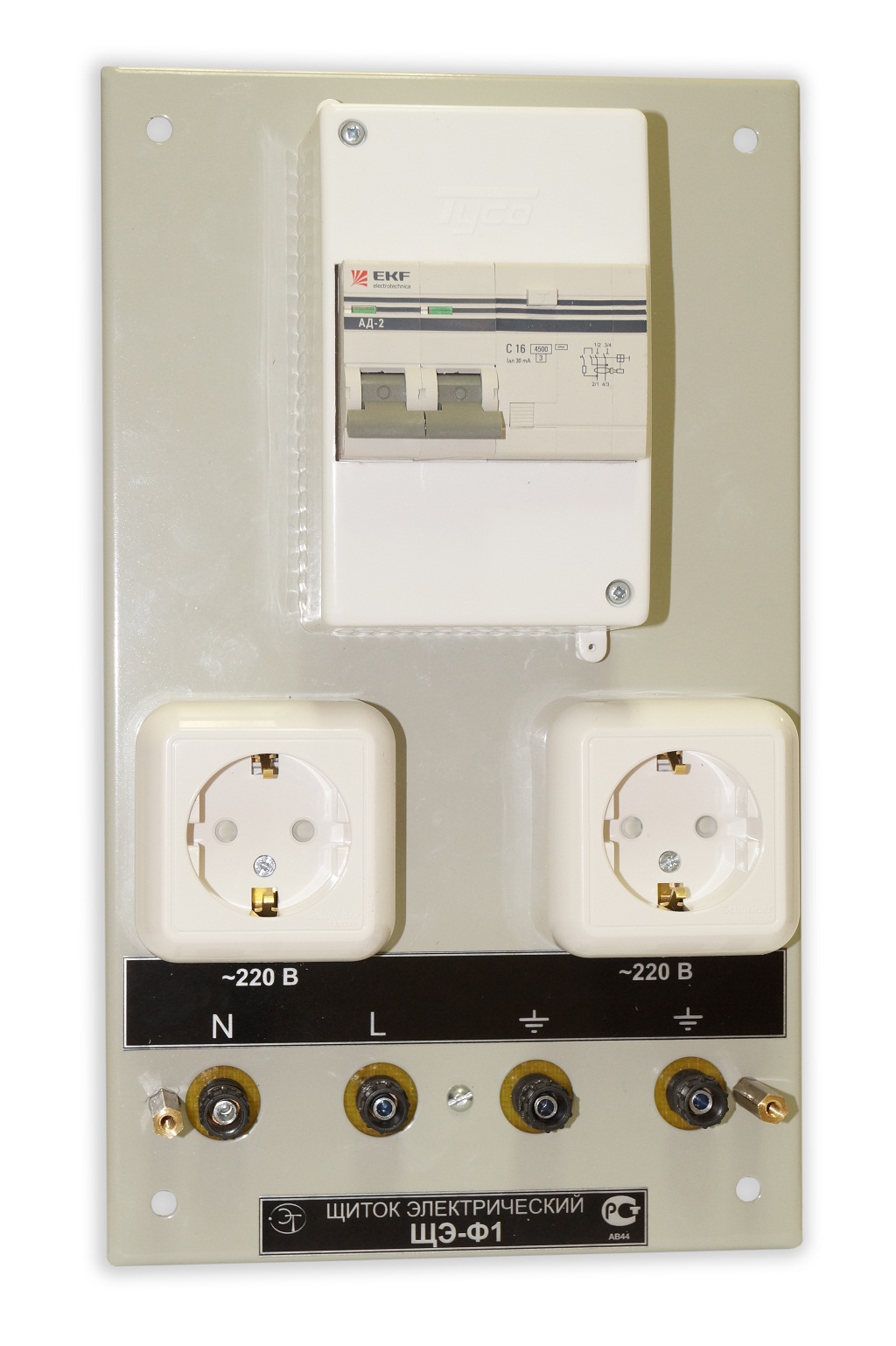

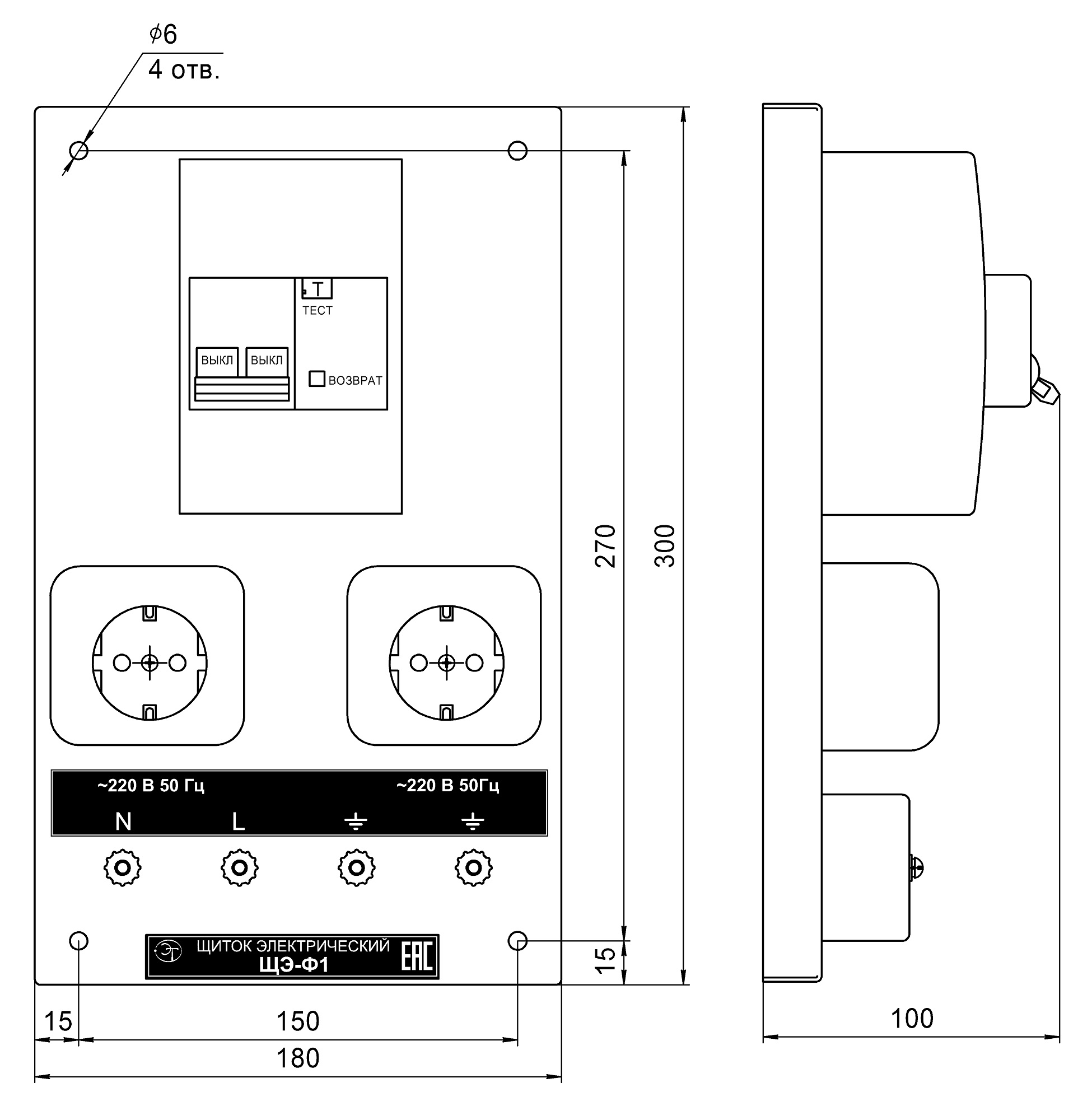

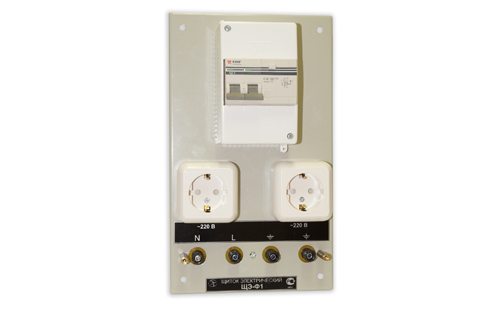

ОБЩИЙ ВИД, ГАБАРИТНЫЕ И УСТАНОВОЧНЫЕ РАЗМЕРЫ ЩЭ–Ф1

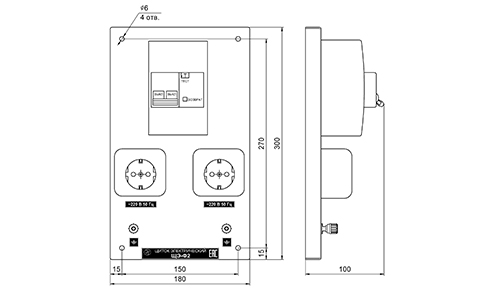

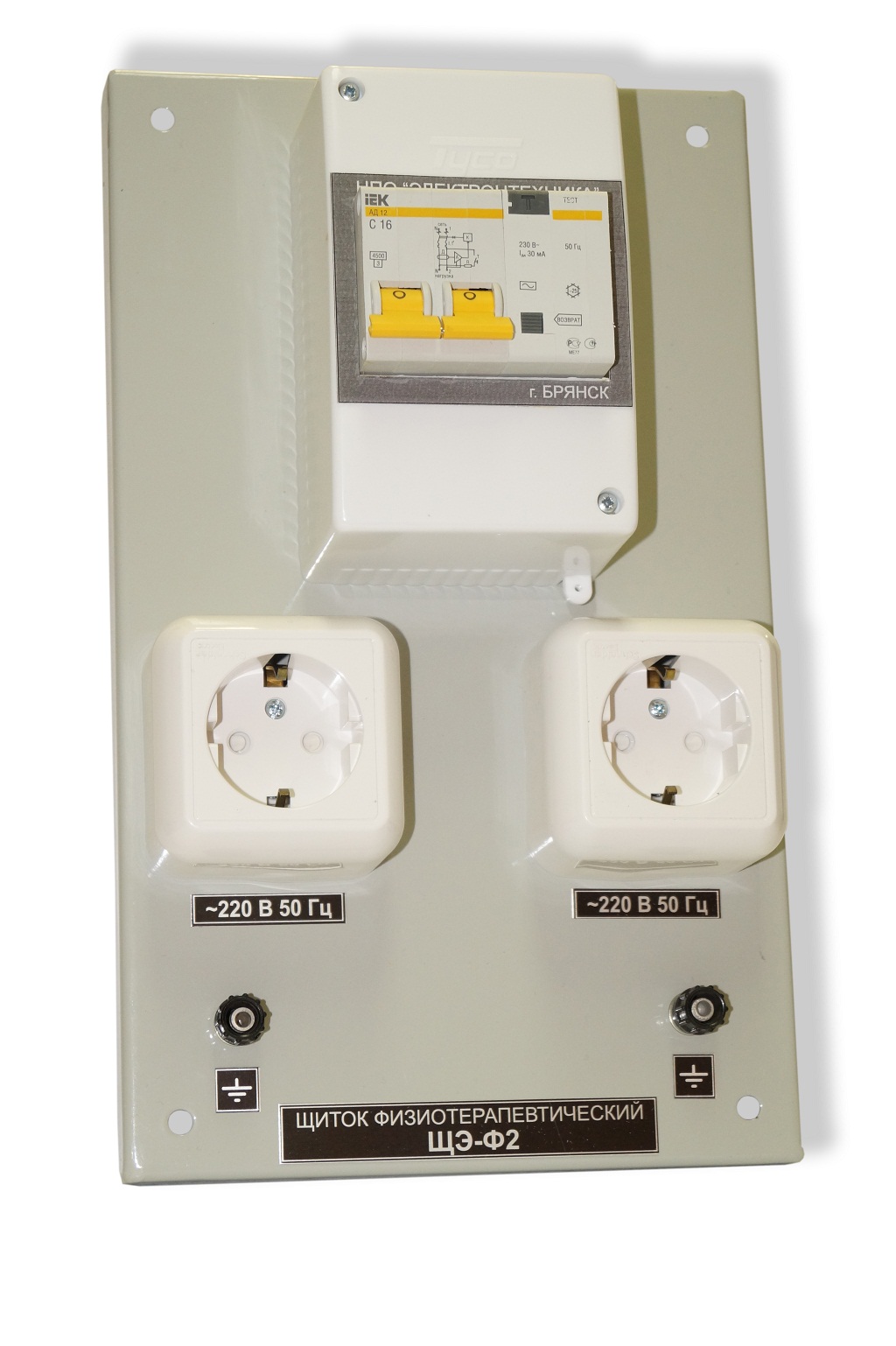

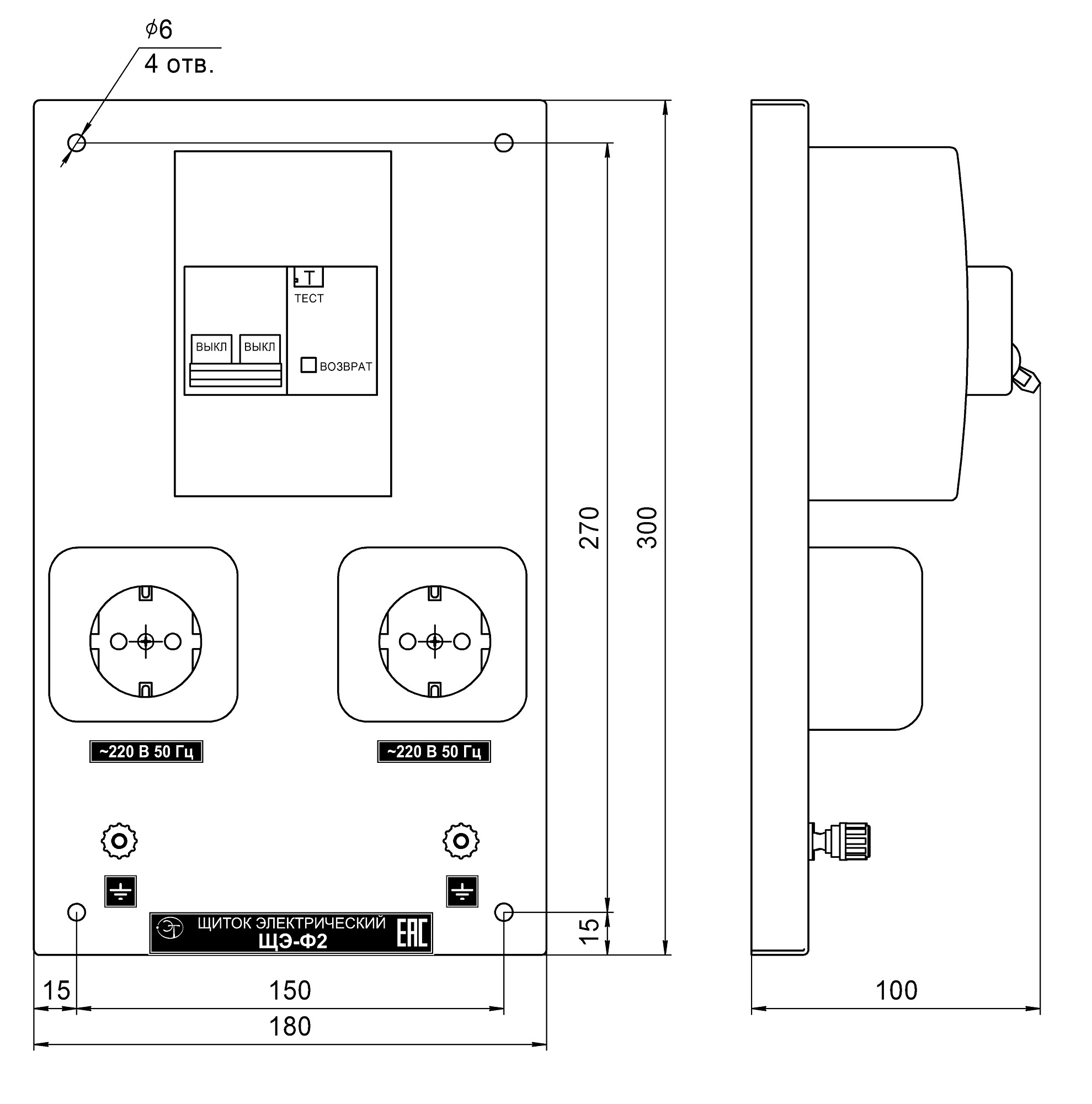

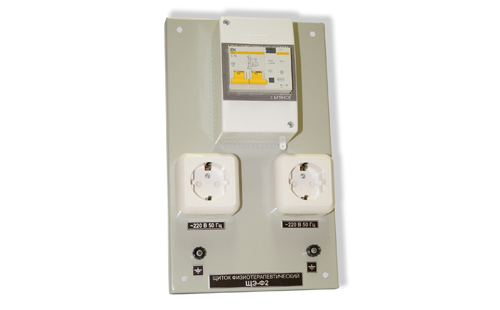

ОБЩИЙ ВИД, ГАБАРИТНЫЕ И УСТАНОВОЧНЫЕ РАЗМЕРЫ ЩЭ–Ф2

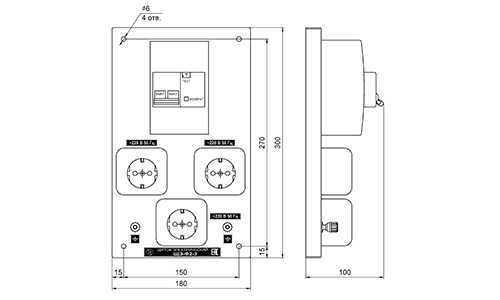

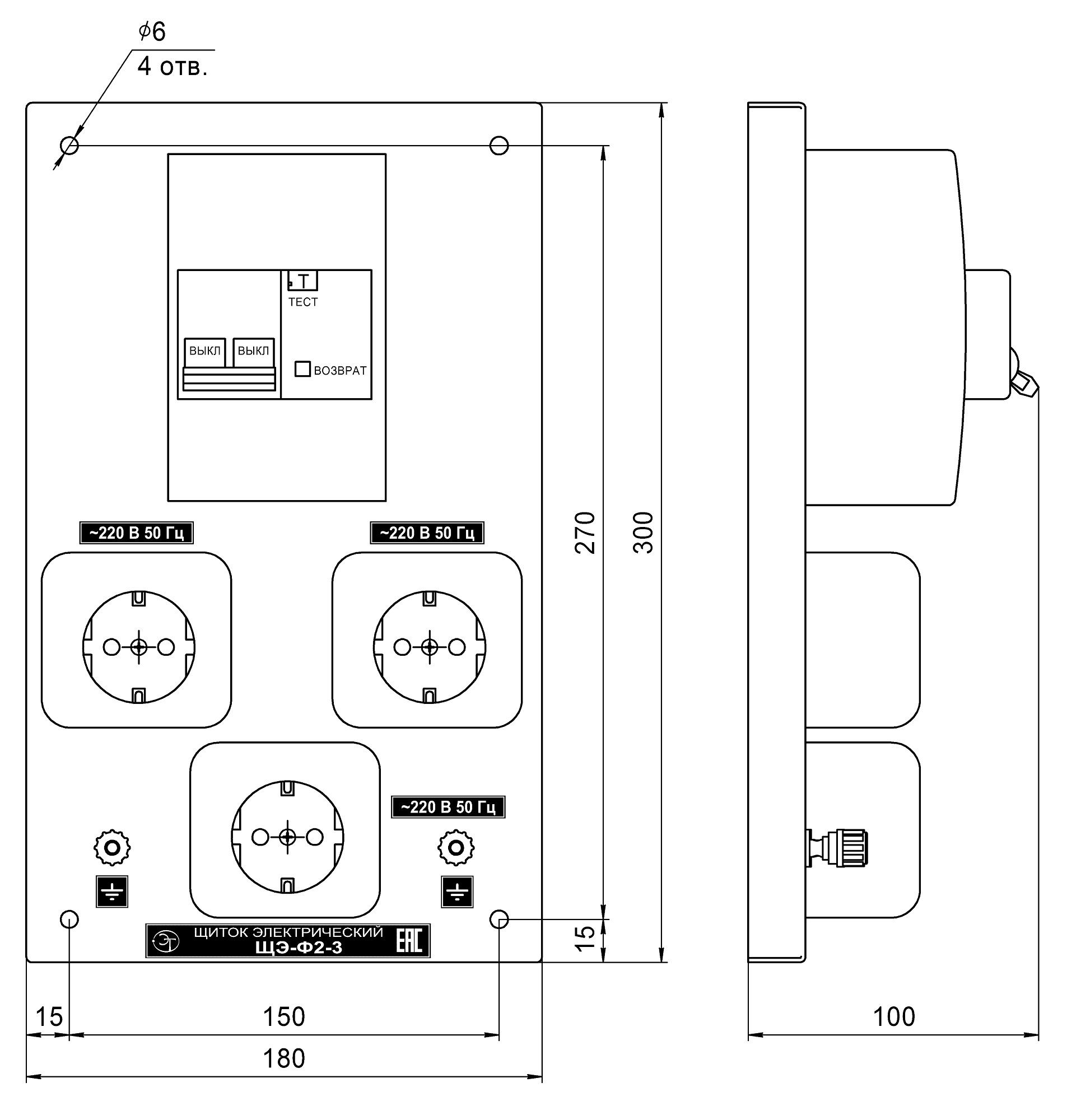

ОБЩИЙ ВИД, ГАБАРИТНЫЕ И УСТАНОВОЧНЫЕ РАЗМЕРЫ ЩЭ–Ф2-3

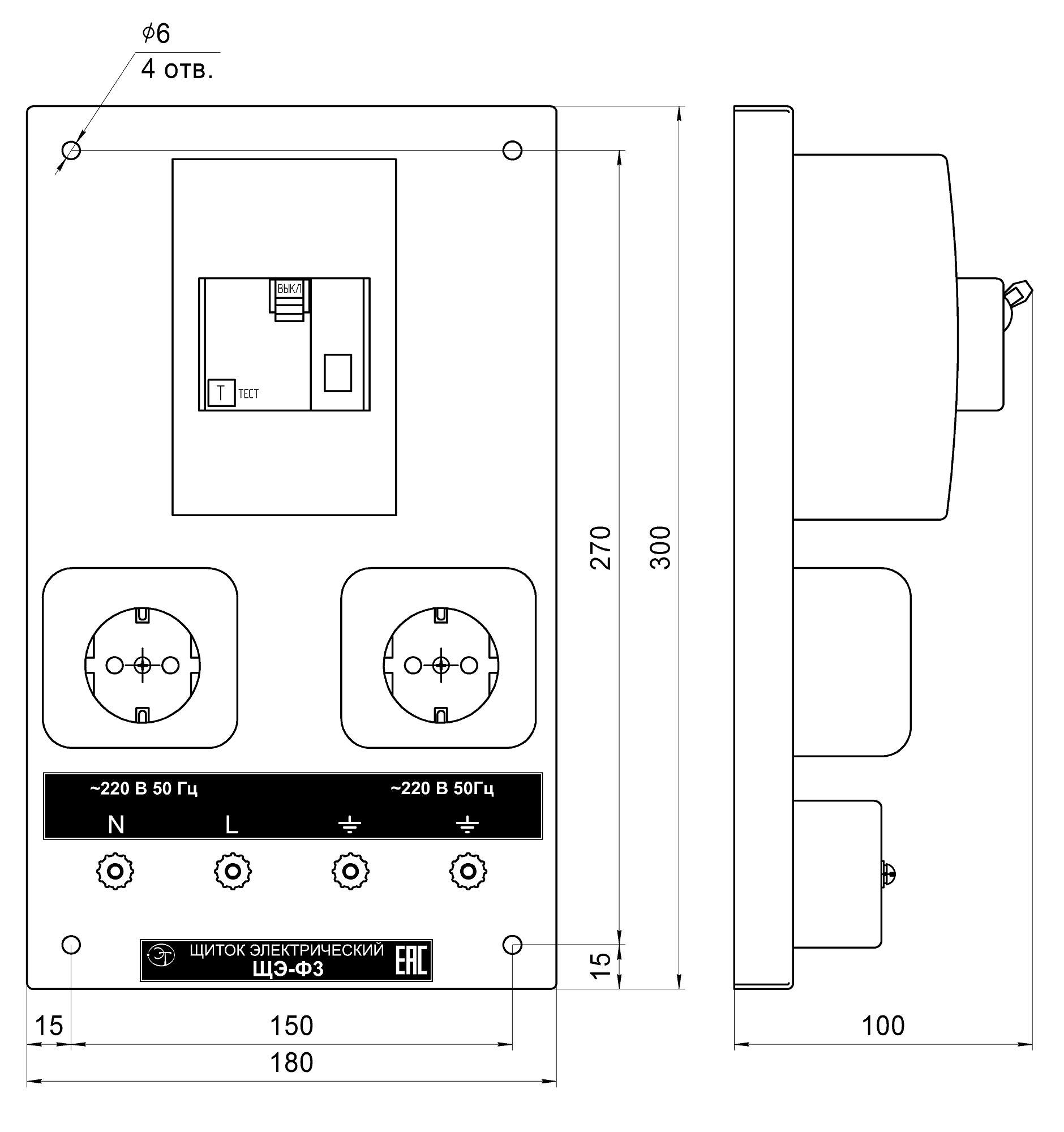

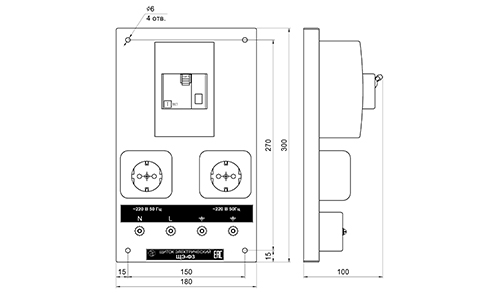

ОБЩИЙ ВИД, ГАБАРИТНЫЕ И УСТАНОВОЧНЫЕ РАЗМЕРЫ ЩЭ–Ф3

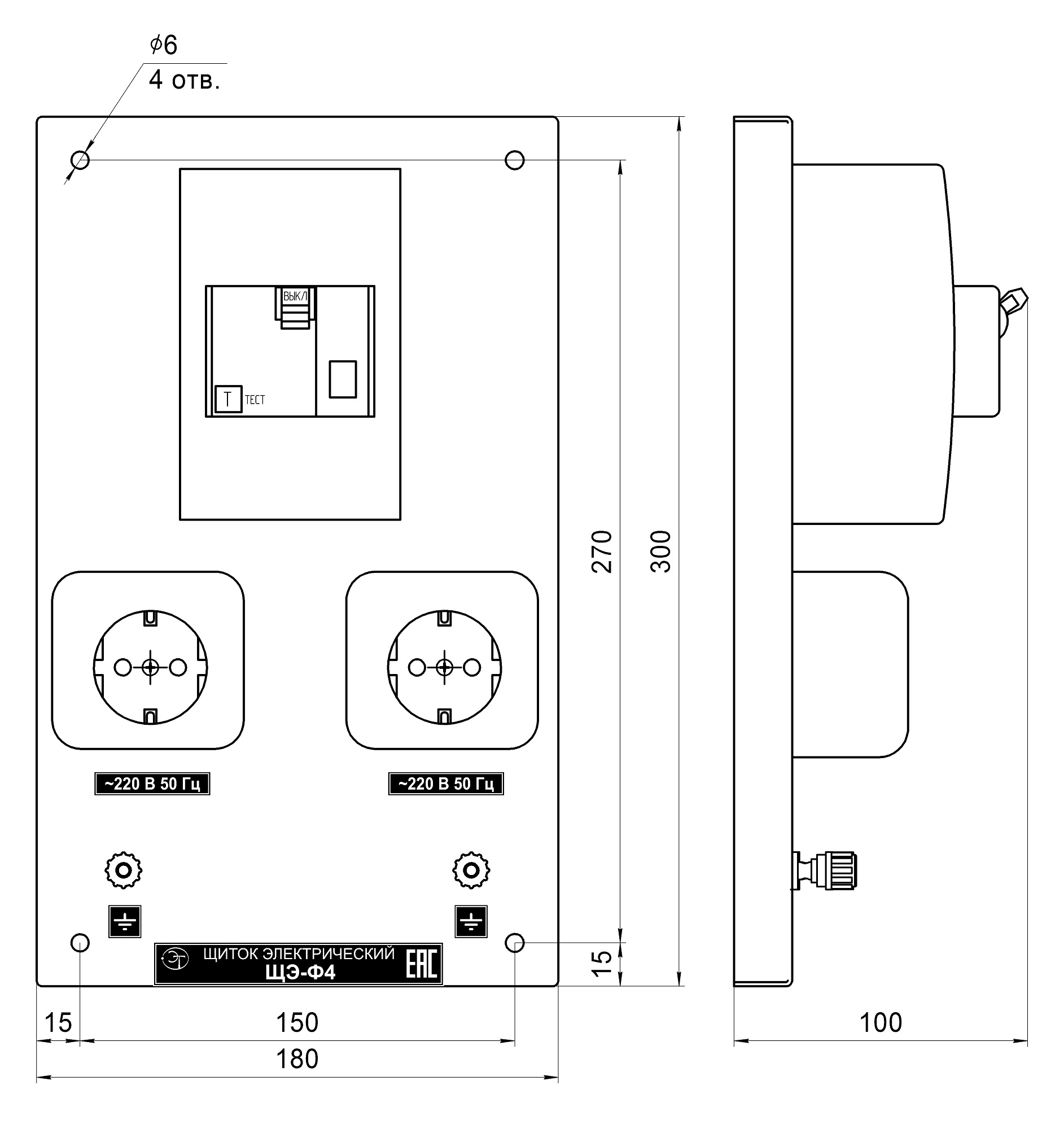

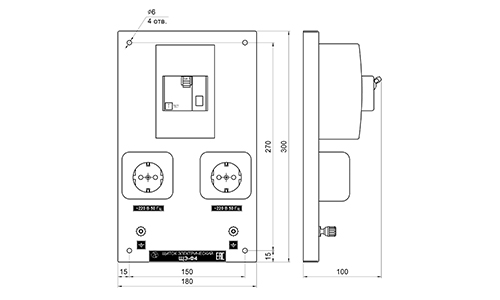

ОБЩИЙ ВИД, ГАБАРИТНЫЕ И УСТАНОВОЧНЫЕ РАЗМЕРЫ ЩЭ–Ф4

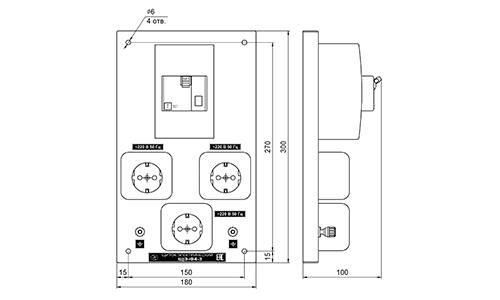

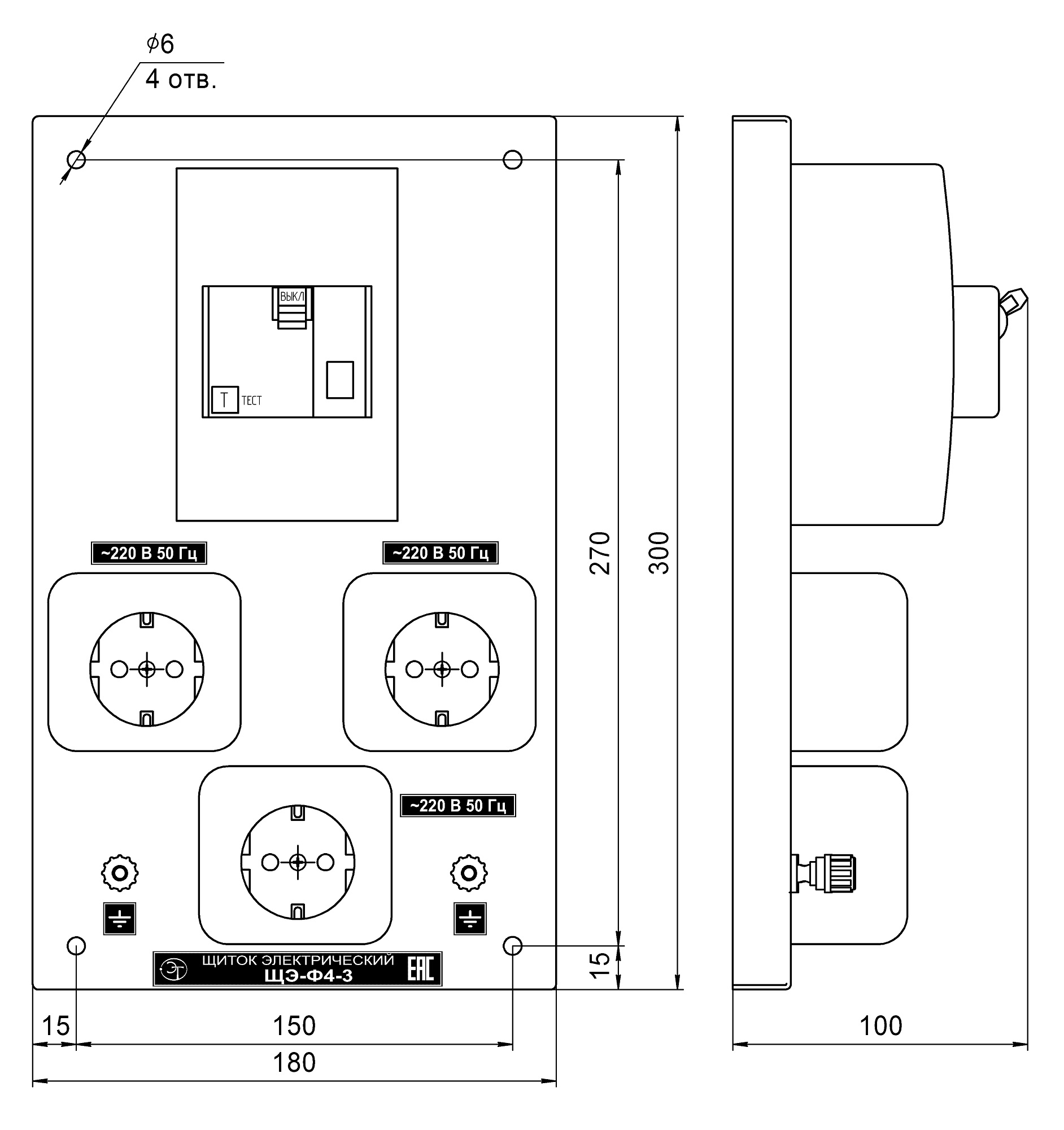

ОБЩИЙ ВИД, ГАБАРИТНЫЕ И УСТАНОВОЧНЫЕ РАЗМЕРЫ ЩЭ–Ф4-3
