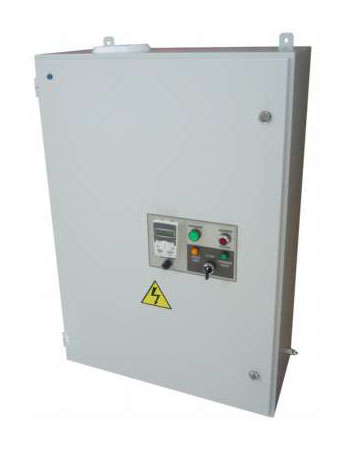

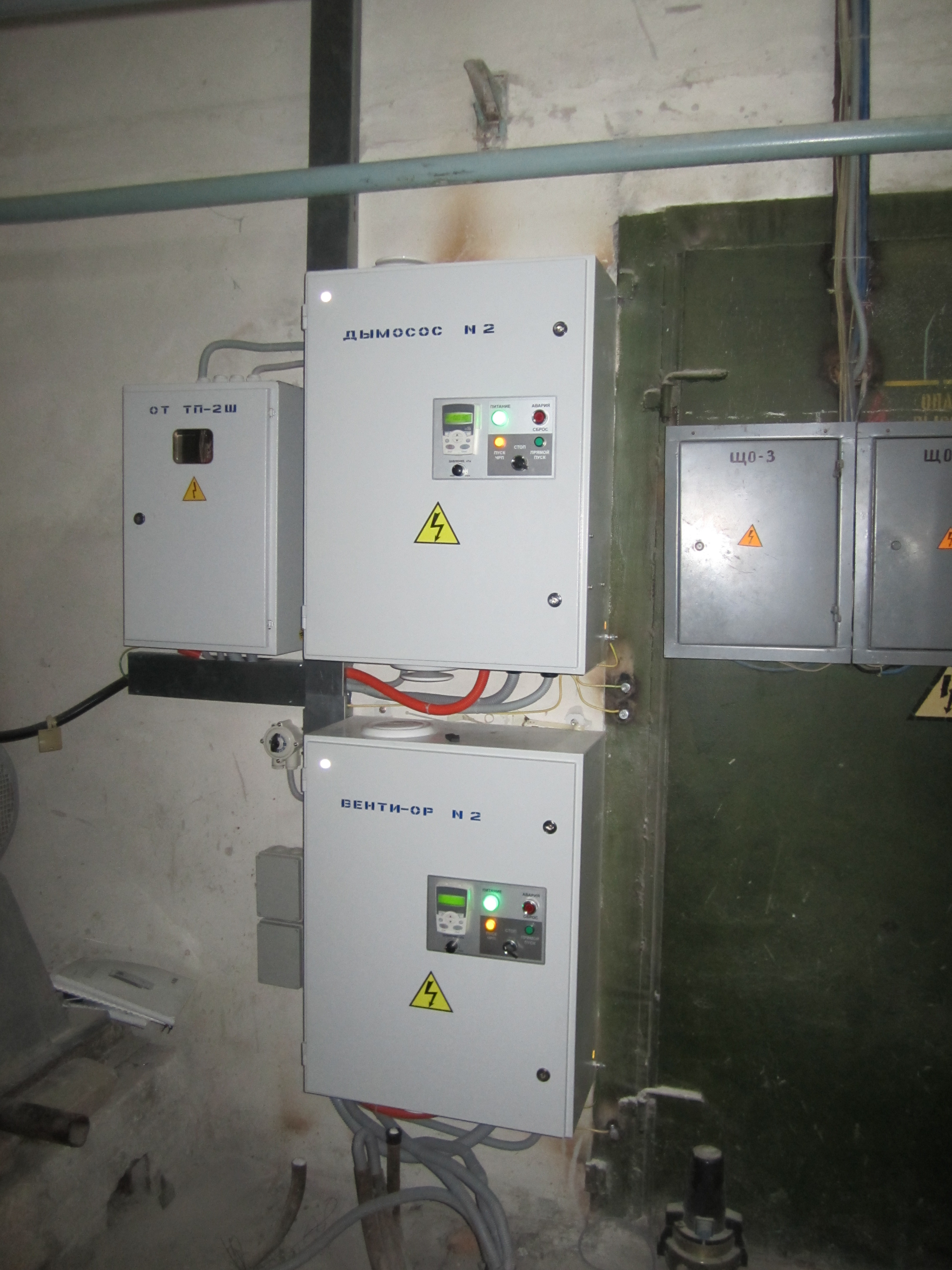

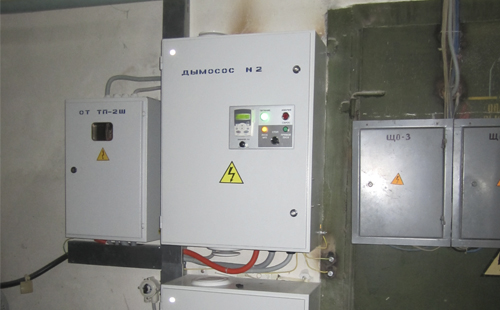

Шкаф управления установкой вентиляционной или дымососом ШУ‑УВ‑1

Шкаф управления установкой вентиляционной или дымососом ШУ‑УВ‑1

предназначен для плавного или прямого пуска и останова вентилятора или дымососа с трехфазным асинхронным электродвигателем (ЭД) с короткозамкнутым ротором.

Шкаф может работать в одном из трех режимов: "ПУСК ЧРП", "ПРЯМОЙ ПУСК" и "СТОП".

В режиме "ПУСК ЧРП" шкаф управляет ЭД с помощью частотно-регулируемого привода (ЧРП) фирмы ABB и обеспечивает:

  • предпусковой контроль сопротивления изоляции по выбранному порогу;
  • плавный пуск ЭД;
  • автоматическое управление производительностью ЭД по величине давления или разрежения в рабочей зоне;
  • контроль питающего напряжения и повторное автоматическое включение (рестарт) ЭД после кратковременного или длительного прекращения подачи питающего напряжения;
  • изменение параметров шкафа с панели ЧРП;
  • отображение на панели ЧРП уставки давления в кПа, кодов аварий и предупреждений;
  • защитное отключение ЭД и формирование сигналов аварии при коротком замыкнии, перегрузке по току, обрыве фазы или перекосе фазных токов.

В режиме "ПРЯМОЙ ПУСК" шкаф выполняет прямой пуск ЭД от питающей сети и защитное отключение ЭД при коротком замыкании, перегрузке по току, обрыве фазы или перекосе фазных токов.

В режиме "СТОП" питание ЭД и ЧРП отключены и сохраняется включенной световая индикация аварийной ситуации при наличии напряжения питания.

Шкаф имеет два дискретных выхода типа "сухой контакт" ("ОТКЛЮЧЕНО" и "АВАРИЯ") для индикации включения режима шкафа "СТОП" и передачи сигнала аварии средствам аварийной сигнализации.

Шкаф соответствует исполнению УХЛ 4.2 по ГОСТ 15150-69. Степень защиты корпуса шкафа IP54 по ГОСТ 14254-96.

Конструктивно шкаф выполнен в стальном корпусе с декоративным покрытием полимерной краской. Шкаф может быть закреплен на вертикальной плоскости четырьмя болтами диаметром не более 10 мм с наружной стороны или установлен на подставку высотой не менее 200 мм с креплением сверху и снизу.

Пример записи обозначения в документации и при заказе:
Шкаф управления установкой вентиляционной или дымососом ШУ-УВ-1-11 ДРБА.656343.012
Наименование параметра, единица измерений Значение
Номинальное напряжение питания сети переменного тока, линейное/фазное, В 380/220
Частота питающей сети, Гц 50
Отклонение напряжения питания от номинала, % -15 … +10
Количество подключаемых датчиков давления, шт 1
Тип датчика давления при работе с ЭД вентилятора избыточного давления
при работе с ЭД дымососа давления-разрежения
Выходной сигнал датчика давления токовый (4…20) мА
Номинальное постоянное напряжение питания датчика, В 24
Максимальное переменное напряжение, коммутируемое по цепи дискретных выходов "ОТКЛЮЧЕНО" и "АВАРИЯ",не более, В 250
Максимальный переменный ток, коммутируемый по цепи дискретных выходов «ОТКЛЮЧЕНО» и «АВАРИЯ»,не более, А 5

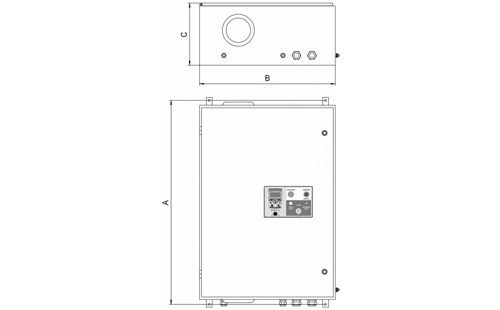

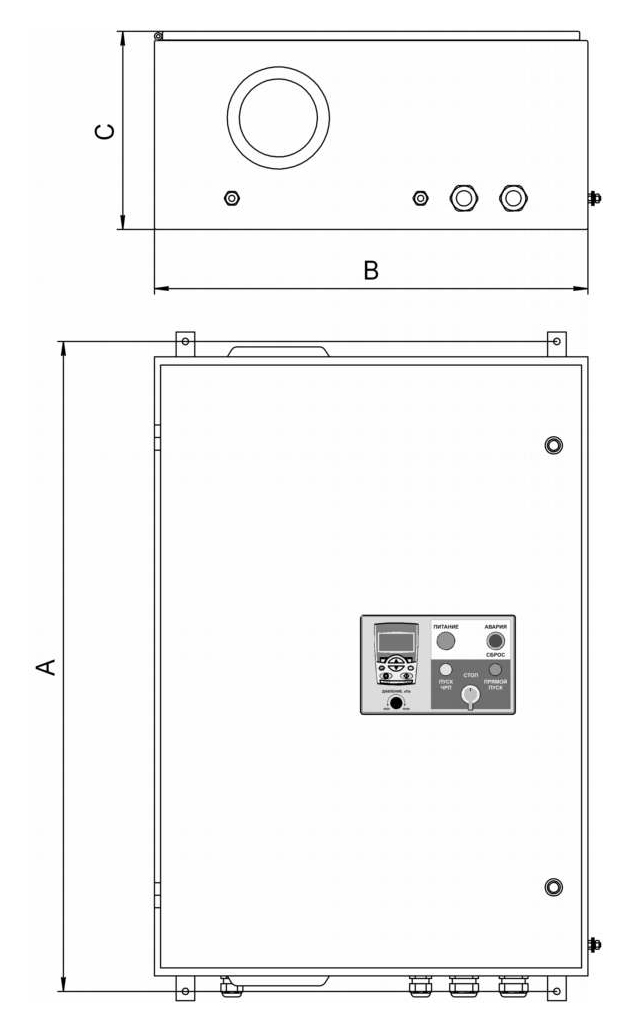

Установочные и габаритные размеры ШУ-УВ-1

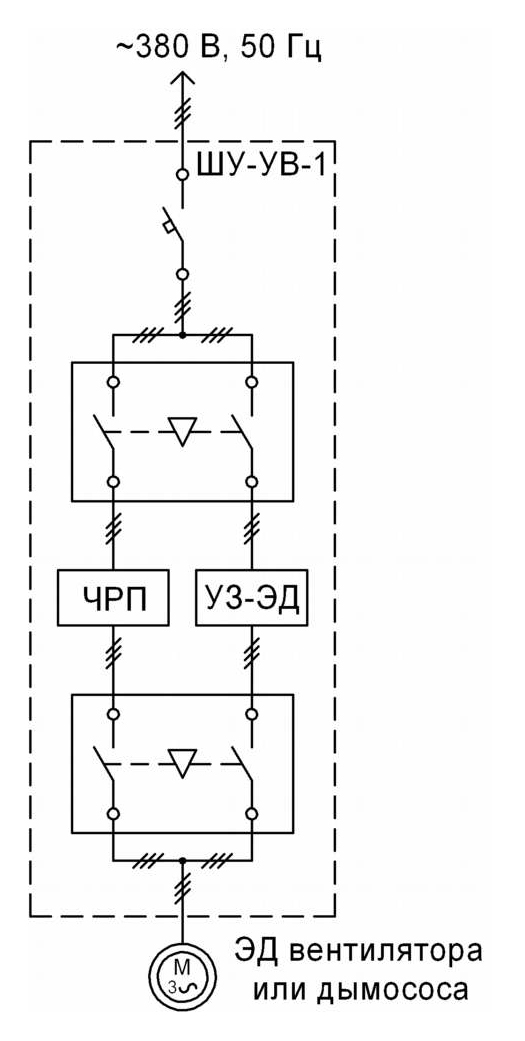

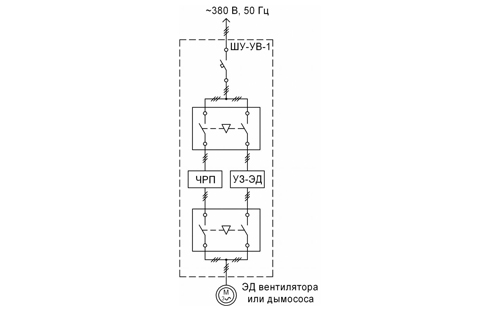

Однолинейная схема  ШУ-УВ-1
