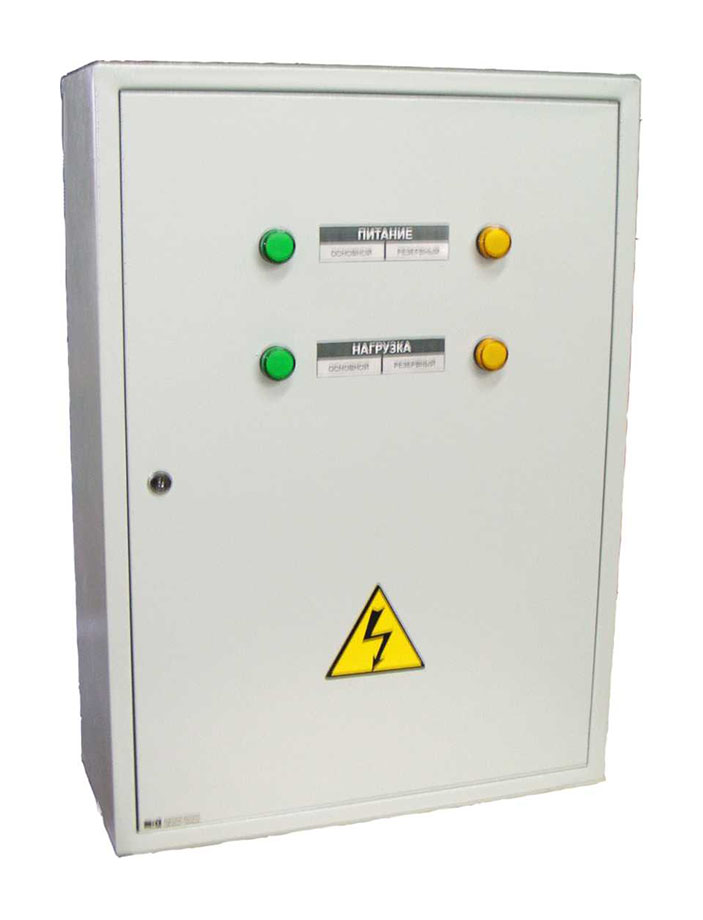

Шкаф ввода, распределения и учета навесной ШВРУН‑08

Шкаф ввода, распределения и учета навесной ШВРУН‑08

предназначен для использования в составе системы электроснабжения аппаратуры КТСМ - 01Д, других потребителей блок - контейнера и обеспечивает:

  • ввод однофазного переменного напряжения 220В частотой 50 Гц по двум питающим фидерам – основному и резервному;
  • раздельный учет потребления электроэнергии по каждому вводу;
  • распределение электроэнергии:
    • на аппаратуру КТСМ-01Д – от обоих вводов;
    • на других потребителей блок-контейнера от резервного ввода.
  • автоматическое переключение электропитания блок - контейнера с резервного ввода на основной при отключении электропитания по резервному вводу и обратно, после восстановления электропитания на резервном вводе;
  • индикацию наличия напряжений на основном и резервном вводах;
  • индикацию питания блок - контейнера от основного или резервного ввода;
  • защиту человека от поражения электрическим током в случае его прикосновения к токоведущим частям, защиту электрооборудования от короткого замыкания и перегрузки по току, от импульсных перенапряжений в сети.

Шкаф соответствует исполнению УХЛ 3 по ГОСТ 15150-69 , но для работы при температуре от минус 25 до +40 ?С. Степень защиты корпуса шкафа IP40 по ГОСТ 14254-96.

Пример записи обозначения в документации и при заказе:
Шкаф ввода, распределения и учета навесной ШВРУН-08 ДРБА.656343.003
Наименование параметра, единица измерений Значение
Номинальное напряжение питания, В 220
Частота питающей сети, Гц 50
Максимальный суммарный ток потребления по основному фидеру, А, не более 63*
Максимальный суммарный ток потребления по резервному фидеру, А, не более 63*
Максимальный ток потребления по выходам питания аппаратуры КТСМ, А, не более по выходу "КТСМ/Основной фидер" 16
по выходу "КТСМ/Резервный фидер" 16
Максимальный ток потребления по выходам питания аппаратуры КТСМ, А, не более " ~36 В, 7 А" 7
"Резерв ~220 В, 10 А" 10
"ОПС / ~220 В, 10 А" 10
"Освещение, вентиляция ~220 В, 10 А" 10
"Резерв ~220 В, 16 А" 16
"Обогрев ~220 В, 16 А" 16
"Розетки / ~220 В, 16 А" 16
Время автоматического переключения фидеров с резервного на основной и обратно, с, не более 1,3
Габаритные размеры не более, мм 700х520х220
Масса шкафа не более, кг 20
Примечание –* Максимальный суммарный ток определяется максимальными значениями токов через дифференциальные автоматы QF1 и QF2, установленных по основному и резервному вводам.

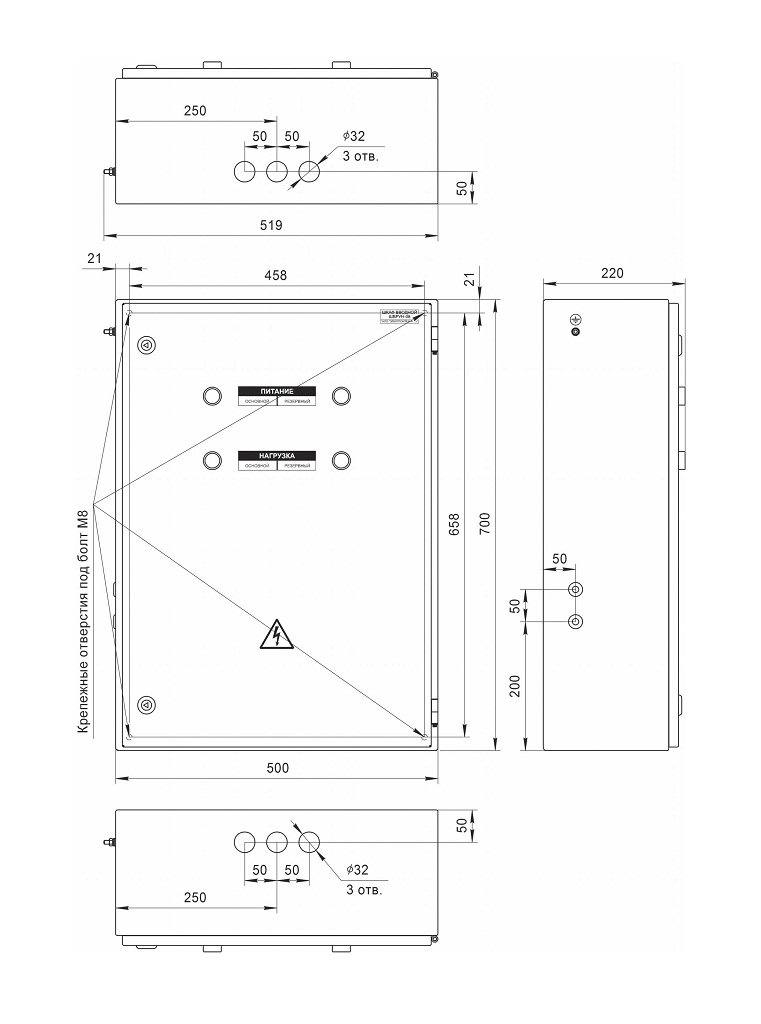

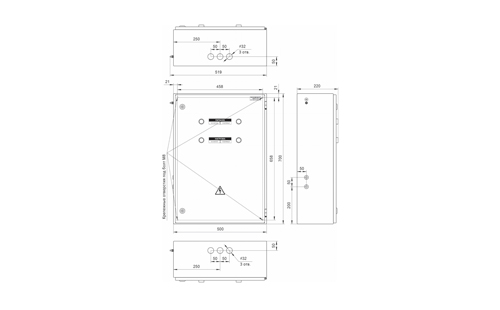

Установочные и габаритные размеры ШВРУН-08
