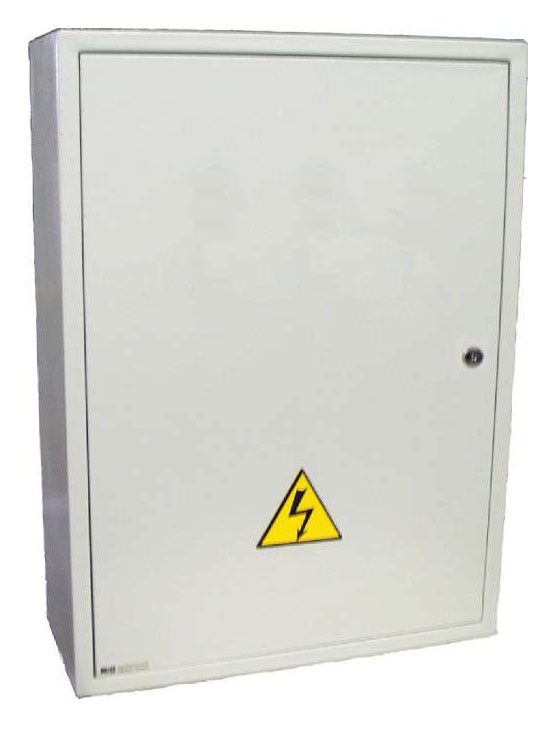

Шкаф ввода, распределения и учета навесной ШВРУН‑09

Шкаф ввода, распределения и учета навесной ШВРУН‑09

предназначен для ввода, учета и распределения напряжений электропитания блок-контейнеров с аппаратурой технологической связи.

Шкаф обеспечивает ввод и распределение трехфазных напряжений электропитания ~220/380 В. Шкаф имеет три четырехпроводных ввода с глухо заземленной нейтралью системы TN-С: основной, дополнительный и резервный от ДГА. Обеспечивается индикация наличия фазных напряжений основного и дополнительного фидеров. Вводы питания защищены по токам автоматическими выключателями, а от перенапряжения – разрядниками. Учет потребляемой электроэнергии по основному и дополнительному фидерам производится раздельно.

Напряжения питания распределяются на две группы однофазных потребителей по трехпроводной схеме (фаза, нейтраль, защитный провод) системы TN-C-S. Отводы потребителей оборудованы автоматическими выключателями и дифференциальными автоматическими выключателями. На вводе шкафа предусмотрено повторное заземление нейтралей фидеров вводов на главную заземляющую шину блок-контейнера.

Шкаф имеет две группы потребителей: первую - гарантированного питания, подключенную через устройство автоматического включения резерва (АВР) и вторую - негарантированного питания. При отсутствии хотя бы одного из фазных напряжений основного фидера АВР переключается на дополнительный, а при неполнофазном режиме дополнительного фидера АВР переключается на резервный фидер. После восстановления напряжения питания основного фидера автоматически производится возврат АВР на питание от него. Обеспечивается индикация включенных ступеней и вводов АВР.

Все отводы потребителей однофазные и выполнены по трехпроводной схеме (фаза, нейтраль, защитный провод) системы TN-C-S.

Выбор фидера питания для второй группы потребителей производится переключателем вручную.

Наименование параметра, единица измерений Значение
Номинальное напряжение питания, В 380
Частота питающей сети, Гц 50
Максимальный суммарный ток потребления по первому основному фидеру, А, не более 40*
Максимальный суммарный ток потребления по резервному фидеру, А, не более 40*
Максимальный суммарный ток потребления по дополнительному фидеру, А, не более 40*
Максимальный ток потребления по выходам для питания блок - контейнера, А, не более "Стойка связи / ~220 В, 50 Гц, 25 А" 25
"Розетки ГП / ~220 В, 50 Гц, 2 А" 2
"ШОВ / ~220 В, 50 Гц, 2 А" 2
"Роса / ~220 В, 50 Гц, 2 А" 2
"Освещение / ~220 В, 50 Гц, 10 А" 10
"Резерв / ~220 В, 50 Гц, 10 А" 10
"Резерв / ~220 В, 50 Гц, 16 А" 16
"Кондиционер / ~220 В, 50 Гц, 10 А" 10
"Освещение / ~220 В, 50 Гц, 10 А" 10
"Конвектор / ~220 В, 50 Гц, 16 А" 16
"Розетки / ~220 В, 50 Гц, 16 А" 16
"Вентилятор ГДУ / ~220 В, 50 Гц, 16 А" 16
"36 В, 50 Гц, 7 А" 7
Время автоматического переключения фидеров с резервного на основной и обратно, с, не более 1,3
Габаритные размеры не более, мм 970х710х270
Масса шкафа не более, кг 42
Примечание –* Максимальный суммарный ток определяется максимальными значениями токов через автоматические выключатели QF1, QF2 и QF3, установленных по первому основному, второму дополнительному и резервному фидерам.

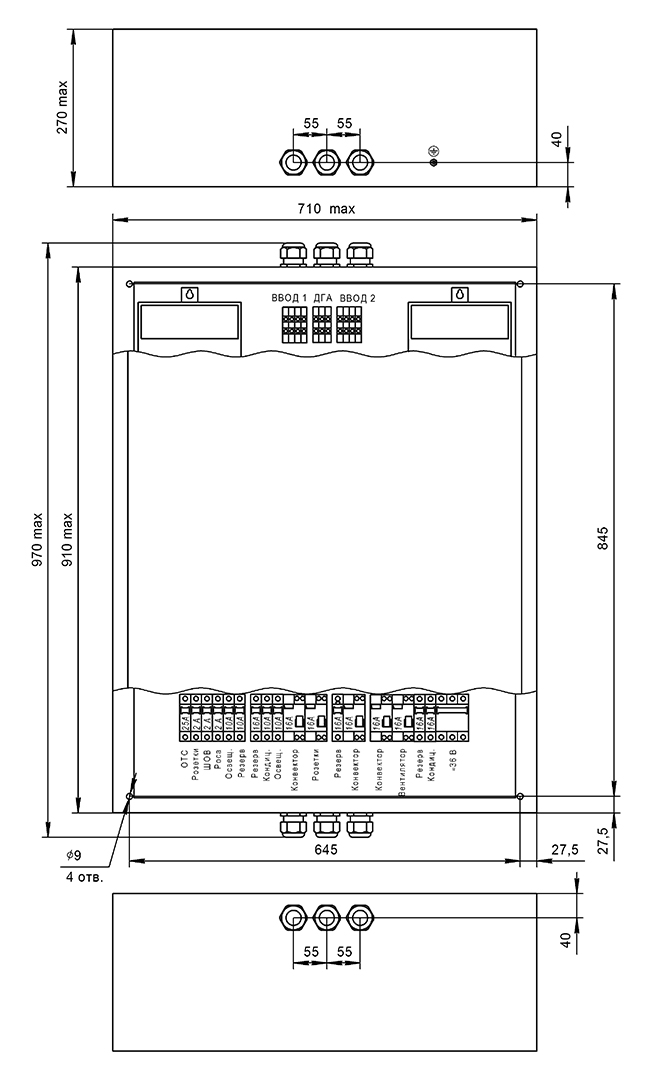

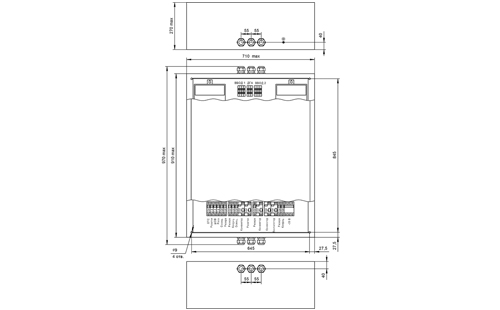

Установочные и габаритные размеры ШВРУН-09
