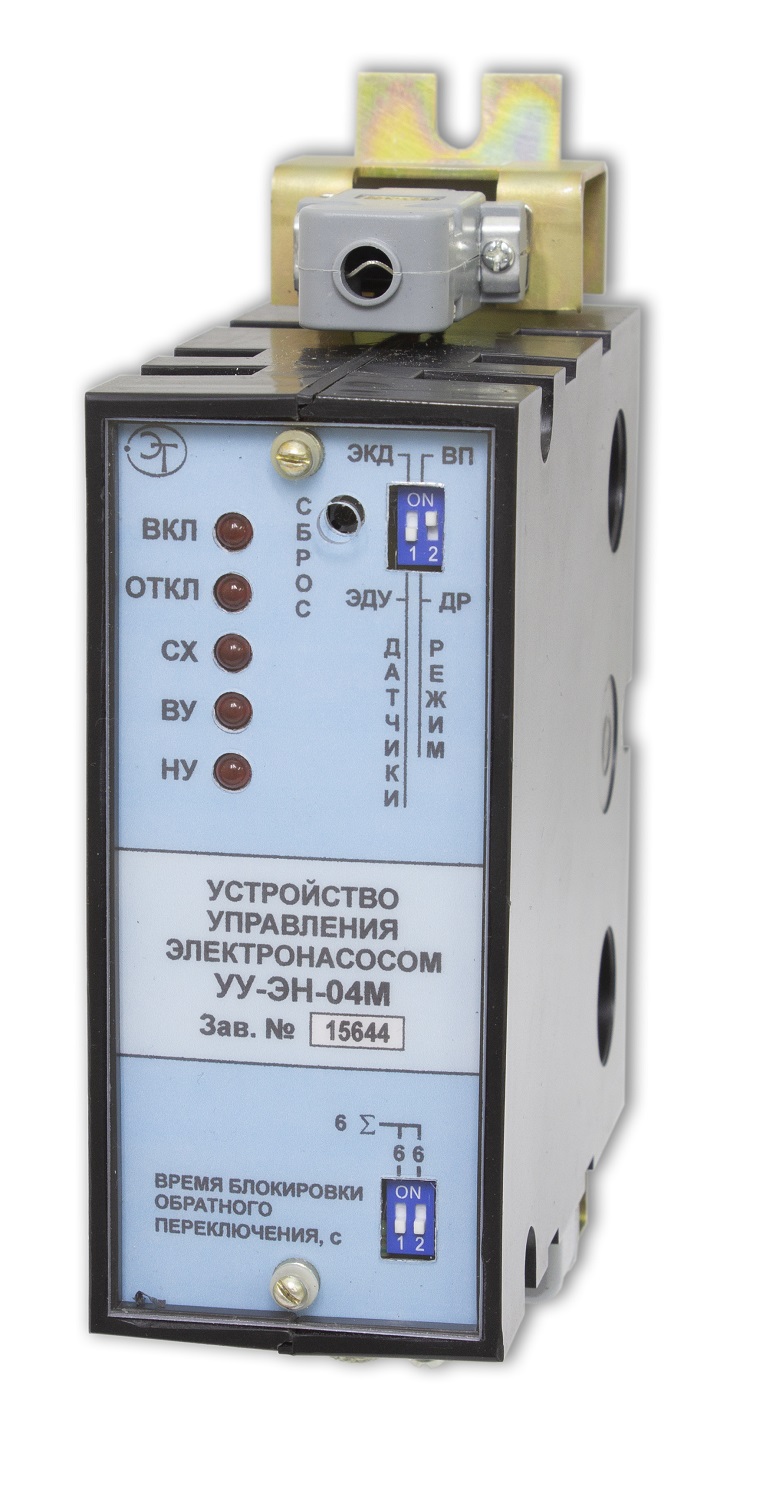

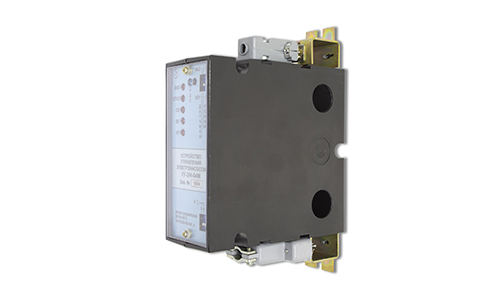

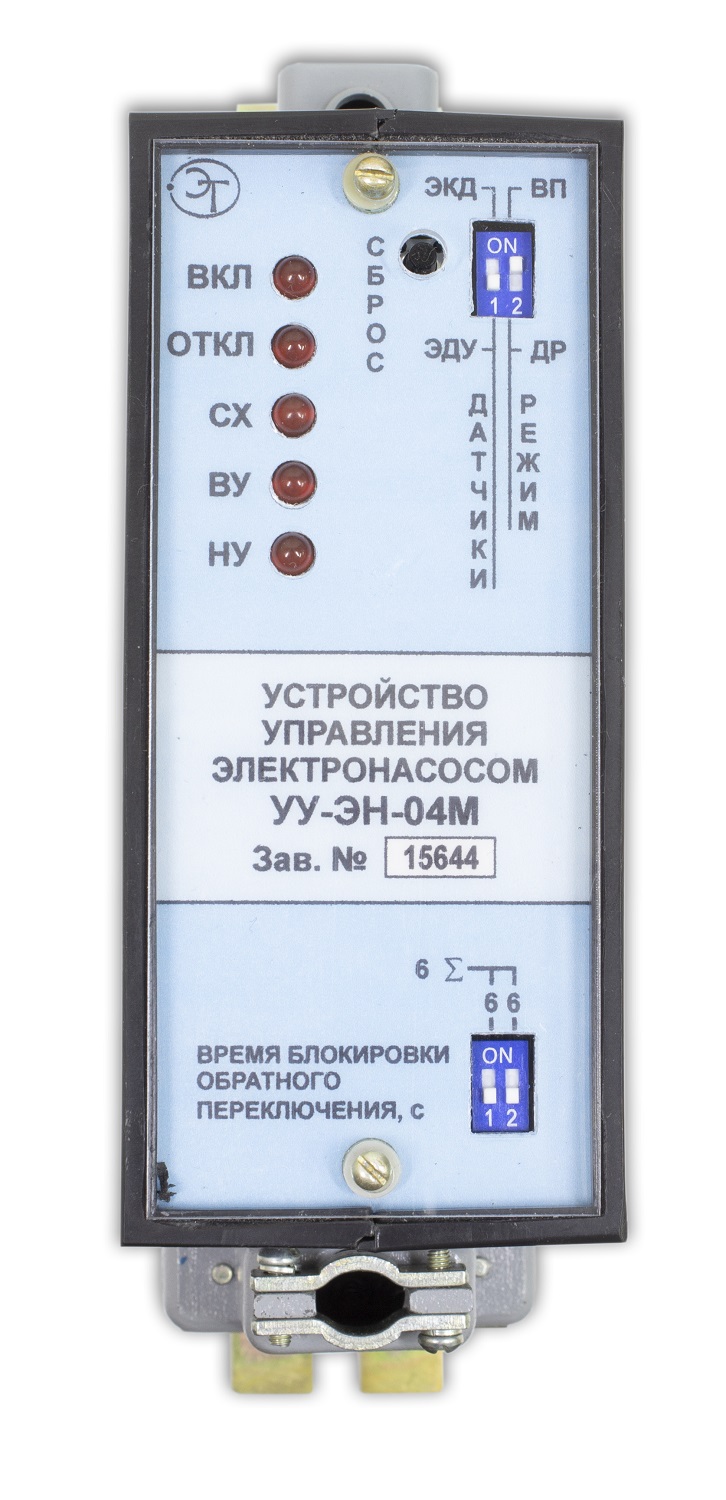

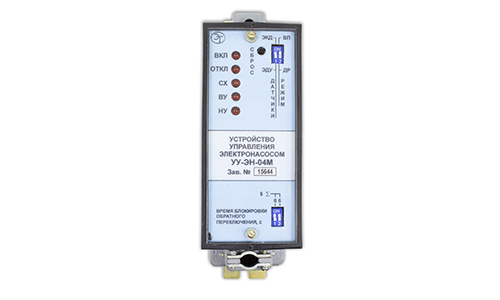

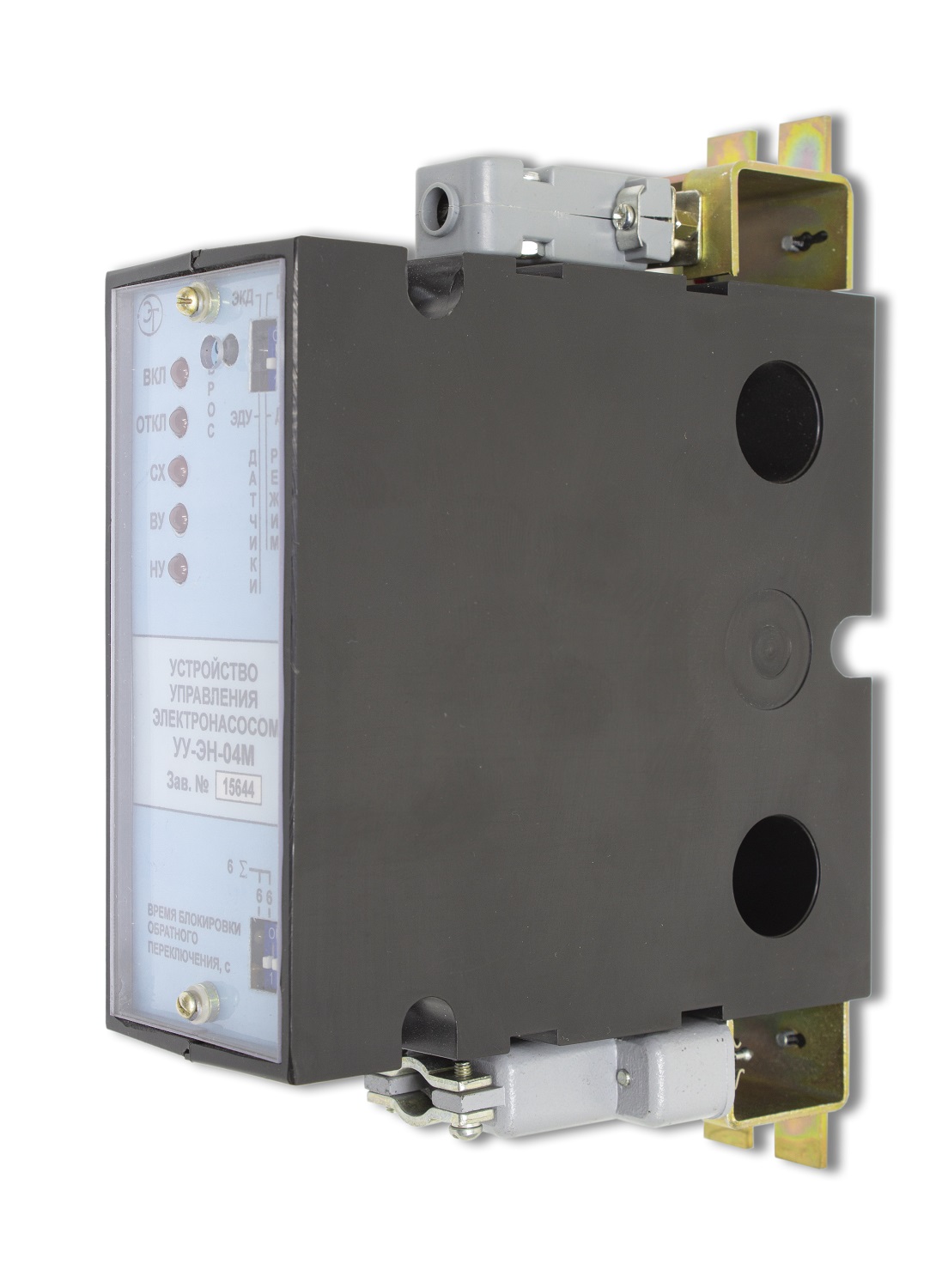

Универсальное устройство управления электронасосом УУ‑ЭН‑04М

Универсальное устройство управления электронасосом УУ‑ЭН‑04М

предназначено для автоматического управления включением и отключением электронасоса по сигналам от датчиков уровня и обеспечивает:

  • работу электронасоса в режимах дренажа или водоподъема;
  • работу от одного из двух основных типов датчиков уровня:
    • электродных (кондуктометрических) датчиков;
    • датчиков электроконтактного типа.
  • принудительное отключение электронасоса по сигналу от электродного датчика "сухого хода" с блокировкой повторного включения от других датчиков уровня вплоть до нажатия кнопки «СБРОС» (сброс возможен лишь после восстановления нормального состояния датчика "сухого хода");

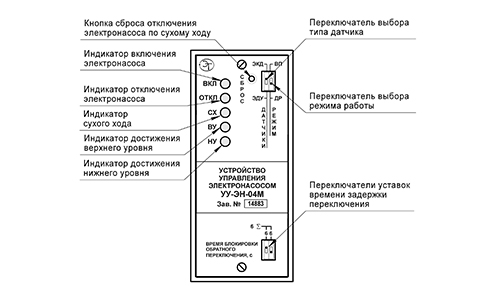

  • индикацию срабатывания датчиков верхнего и нижнего уровня;
  • индикацию срабатывания датчика сухого хода;
  • индикацию включения и отключения электронасоса;
  • формирование защитного интервала времени блокировки обратного переключения от сигналов датчиков верхнего и нижнего уровня, обеспечивающую устойчивость системы к воздействию переходных процессов при гидроударах;
  • долговременную стабильность параметров в широком диапазоне внешних климатических воздействий;
  • простоту монтажа.

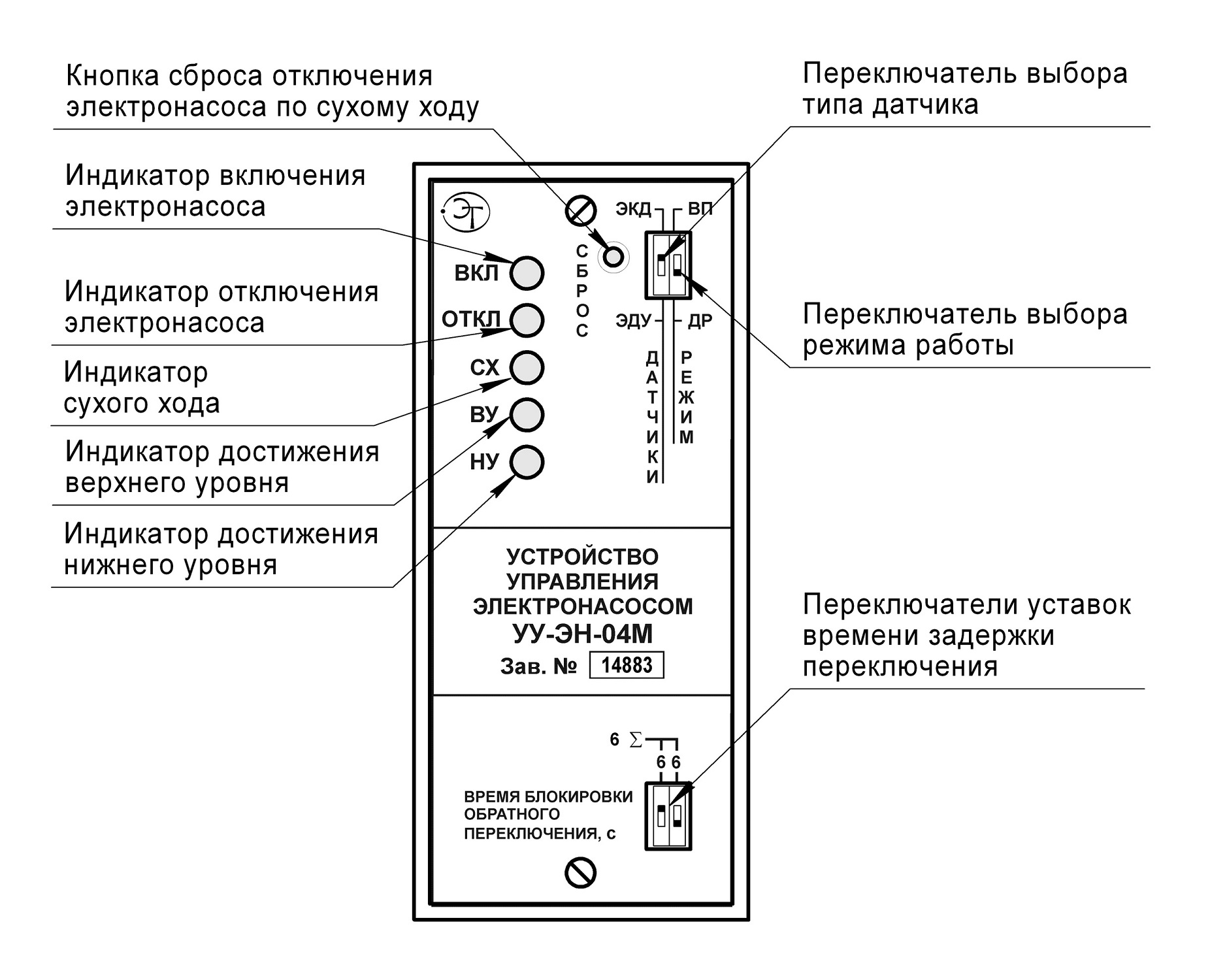

Выбор режима работы (водоподъем или дренаж), выбор типа датчика и изменение времени блокировки обратного переключения производится при помощи малогабаритных переключателей, что позволяет быстро адаптировать устройство к конкретным условиям работы непосредственно на объекте.

Нечувствительность устройства к "обратному" переключению датчиков в течение времени от 6с до 18с позволяет использовать для управления объектами, при включении или выключении которых в системе возникают колебательные переходные процессы, вызывающие неоднократное срабатывание датчиков (например, из-за колебаний стрелки электроконтактного манометра или колебаний уровня жидкости). Кроме того, повышается точность поддержания заданного уровня (за счет возможности уменьшения разности между верхним и нижним уровнем).

По цепи датчиков протекает переменный ток величиной не более 0,3 мА, что обеспечивает отсутствие гальванических эффектов осаждения солей и примесей на поверхности электродов и повышает надежность работы и долговечность электродных датчиков.

По цепи датчиков протекает переменный ток величиной не более 0,3 мА, что обеспечивает отсутствие гальванических эффектов осаждения солей и примесей на поверхности электродов и повышает надежность работы и долговечность электродных датчиков.

УУ-ЭН-04М может использоваться для управления насосами, осуществляющими:

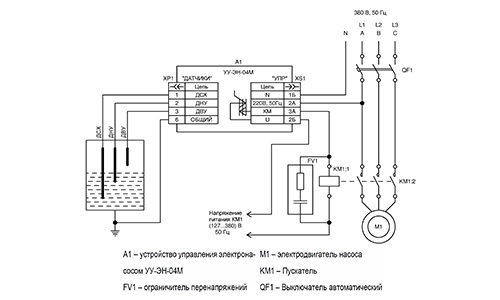

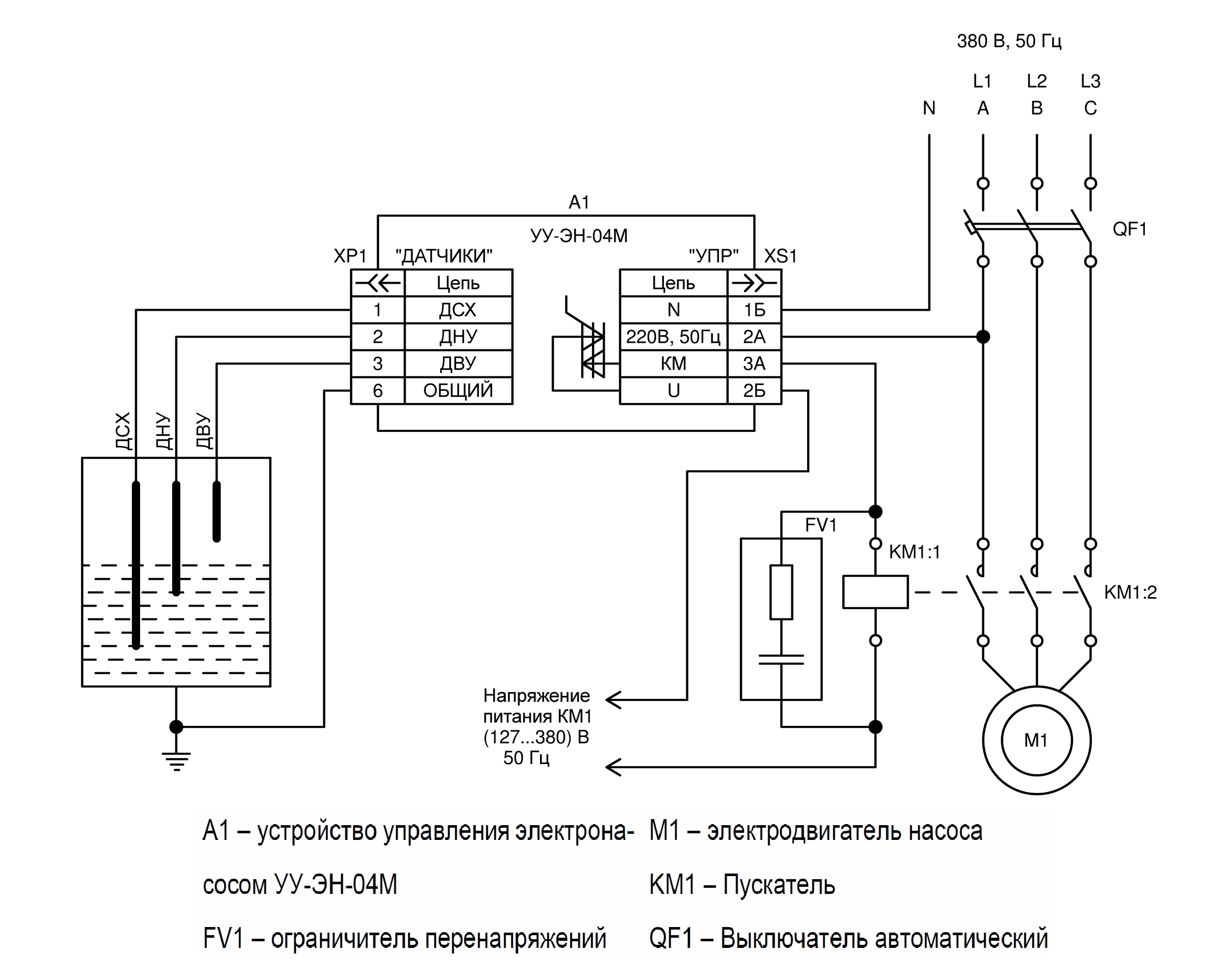

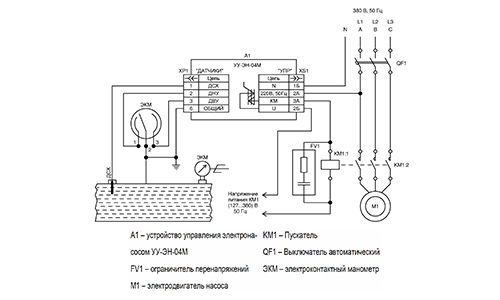

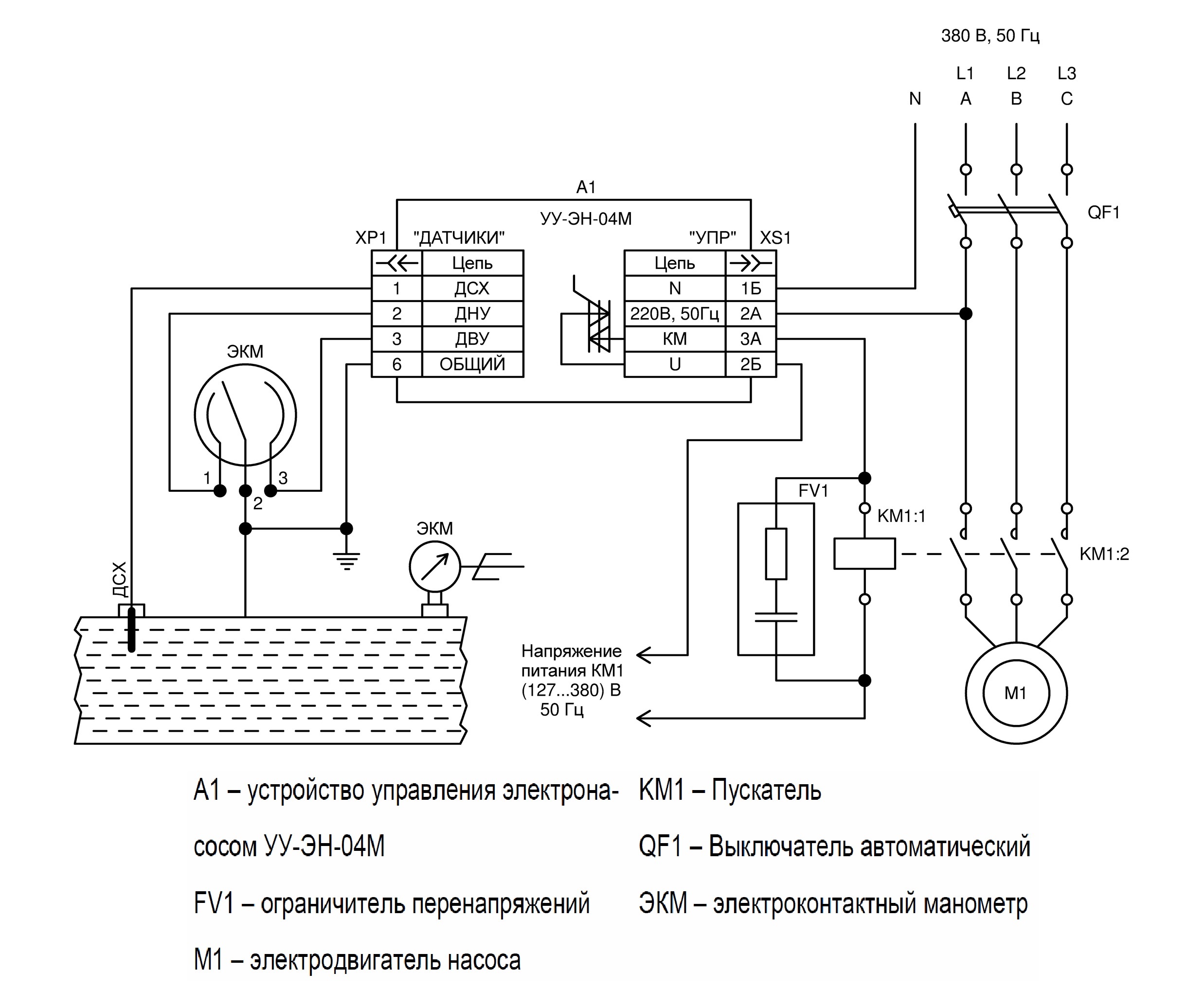

  • поддержание уровня жидкости в накопительном резервуаре (например, в баке водонапорной башни). Управление уровнем при этом может осуществляться от электродов, установленных в резервуаре, либо от любого контактного датчика уровня (например, поплавочного типа), либо от датчика давления (ЭКМ), установленного на подающей трубе;
  • откачку жидкости из резервуаров (например, на канализационных насосных станциях).
Наименование параметра, единица измерений Значение
Номинальное напряжение питания сети переменного тока, В 220
Частота питающей сети, Гц 50
Потребляемая мощность, не более, Вт 2
Сопротивление в цепи датчиков, воспринимаемое устройством как размыкание цепи, кОм > 150
замыкание цепи, кОм < 6
Переменное напряжение частотой 50 Гц на разомкнутых контактах датчиков, В 17 ± 5
Значения времени блокировки обратного переключения, c 6; 12; 18
Ток, коммутируемый по цепи управления пускателем при напряжении ~127 … 380 В, А 2
Кратковременные токовые перегрузки по цепи управления пускателем, не более, А 4
Рабочий диапазон температур, °C минус 30 … +50

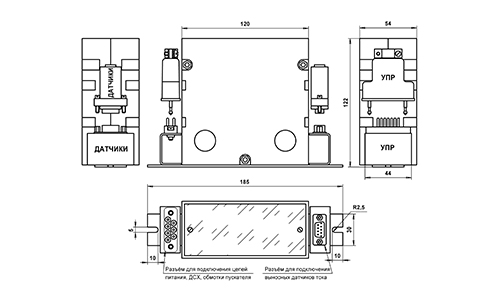

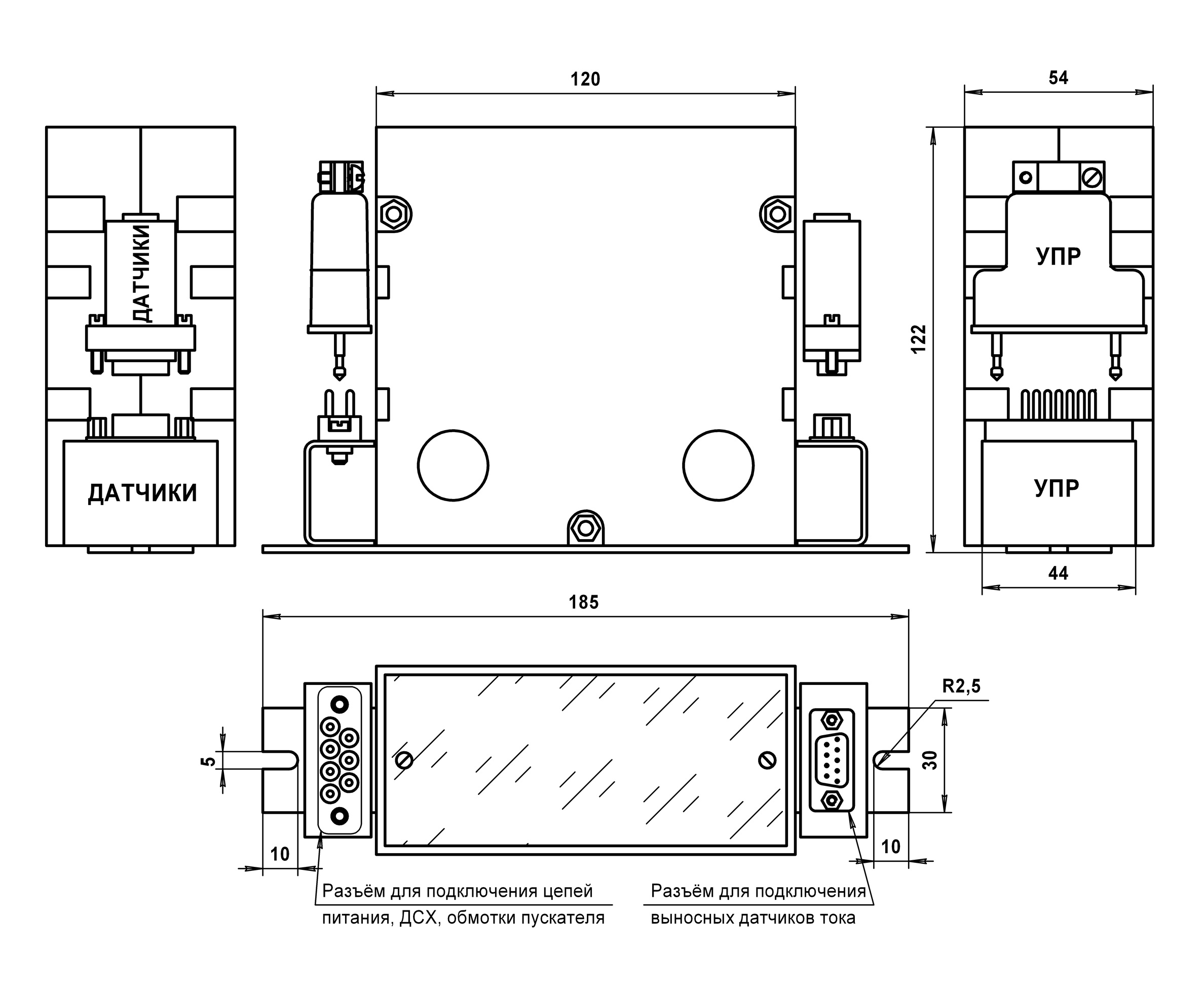

Габаритные размеры устройства, не более, мм 160?55?120
