Устройство защиты электродвигателей УЗ‑ЭД‑26У‑220

Устройство защиты электродвигателей УЗ‑ЭД‑26У‑220

УЗ-ЭД-26У является упрощённым вариантом третьего поколения устройств защиты УЗ‑ЭД‑36. Функционально превосходит любое из устройств второго поколения УЗ‑ЭД‑22И, УЗ‑ЭД‑26И, УЗ‑ЭД‑27И и может заменять их. Интерфейс подключения идентичен интерфейсу УЗ‑ЭД‑26И и УЗ‑ЭД‑27И (через разъём РП10‑7).

Устройство УЗ-ЭД-26У предназначено для защиты асинхронных трехфазных электродвигателей 0,4 кВ мощностью от 2 до 75 кВт в варианте исполнения со встроенными датчиками тока или от 2 до 320 кВт в варианте с выносными датчиками тока.

Устройство УЗ-ЭД-26У обеспечивает следующие функции:

  • предпусковой контроль сопротивления изоляции по выбранному порогу;
  • блокировку включения электродвигателя с индикацией причины при пониженном сопротивлении изоляции без фиксации аварии;
  • постоянный контроль состояния кондуктометрического датчика сухого хода (для электронасосов) либо внешнего реле неисправности с нормально замкнутыми контактами (например, реле контроля фаз или реле контроля температуры подшипника электродвигателя);
  • блокировку включения электродвигателя с индикацией причины по срабатыванию датчика сухого хода либо внешнего реле неисправности без фиксации аварии;
  • снятие блокировки включения электродвигателя при восстановлении сопротивления изоляции, устранении сухого хода или аварийного режима внешнего реле неисправности с индикацией готовности включения электродвигателя;
  • формирование установленного пускового интервала времени, отсчитываемого от момента включения электродвигателя и необходимого для выхода нагруженного электродвигателя на номинальное скольжение;
  • увеличение токовой уставки на время пускового интервала до пусковой кратности токов электродвигателя, что обеспечивает возможность пуска инерционных силовых агрегатов при сохранении быстродействия токовой защиты в установившемся рабочем режиме двигателя;
  • отключение электродвигателя при перегрузках по току, при обрыве фазы, при перекосе фазных токов или неправильном чередовании фаз с фиксацией и индикацией причины аварийного отключения (для реверсивных двигателей токовые датчики устройства должны располагаться до коммутатора реверса);
  • возможность автоматического отключения электродвигателя при недогрузке по току (при включенной минимально-токовой защите) с фиксацией и индикацией причины аварийного отключения;
  • индикацию аварийного срабатывания устройства защиты.

Изменение параметров управления и защит осуществляется с помощью микропереключателей.

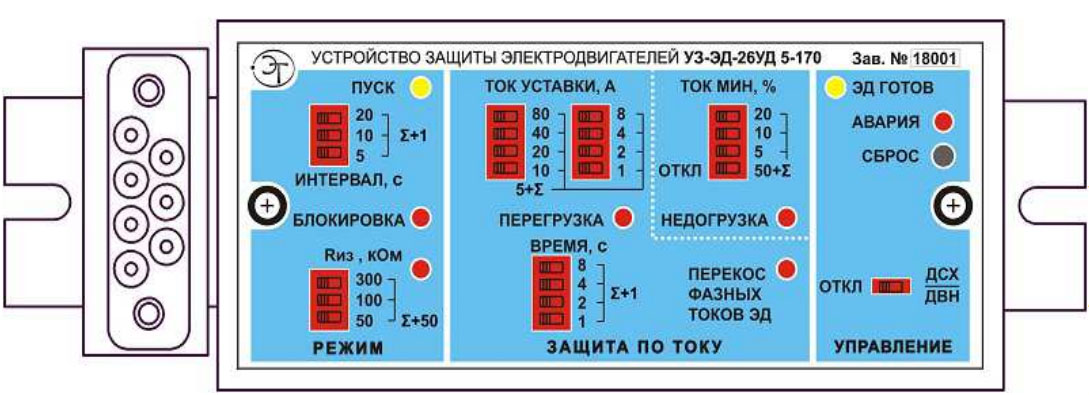

Все органы управления и индикации расположены на лицевой панели устройства и закрыты прозрачной крышкой.

Подключение внешних цепей осуществляется с помощью разъёмов.

Устройство соответствует исполнению УХЛ категории 3.1 по ГОСТ 15150 с расширенным до -40 °С нижним порогом диапазона рабочих температур.

Варианты замен устройств второго поколения на УЗ-ЭД-26У

Устройства второго поколения Вариант замены
УЗ-ЭД-26И-220 и УЗ-ЭД-27И-220 УЗ-ЭД-26УД 5-170
УЗ-ЭД-26ИВ-220 и УЗ-ЭД-27ИВ-220 УЗ-ЭД-26УВ 25-850
УЗ-ЭД-26ИМ-220 и УЗ-ЭД-27ИМ-220 УЗ-ЭД-26УД 1-34
УЗ-ЭД-26ИМВ-220 и УЗ-ЭД-27ИМВ-220 УЗ-ЭД-26УВ 1-34
УЗ-ЭД-26ИСВ-220 и УЗ-ЭД-27ИСВ-220 УЗ-ЭД-26УВ 5-170

Система обозначений

Элементы обозначения Расшифровка
УЗ‑ЭД-26УД 5-170 Структура полного обозначения конкретного исполнения
УЗ‑ЭД‑   Наименование серии устройств защиты электродвигателей
  26У       порядковый номер устройства в серии
    Д    Тип датчиков тока:
Д - встроенные датчики тока
В – выносные датчики тока
    5‑170 Диапазон переключения тока уставки:
1-34 (от 1 до 34 А с шагом установки тока 0,2 А);
5-170 (от 5 до 170 А с шагом установки тока 1 А);
25-850 (от 25 до 850 А с шагом установки тока 5 А)
Пример записи обозначения в документации и при заказе:
Устройство защиты электродвигателей УЗ-ЭД-26УВ 25-850 ДРБА.468243.044 ТУ
Наименование параметра, единица измерений Значение Примечание
Номинальное напряжение питания, В 220 50 Гц
Ток потребления, не более, мА 25 50 Гц
Частота тока трехфазной сети питания электродвигателей, Гц 50
Номинальное напряжение, коммутируемое по каналам управления, В от 127 до 380 переменного тока
Номинальный ток, коммутируемый по каналам управления, не более, А 2
Допустимая длительность одиночных токовых перегрузок двукратной величины по каналам управления, не более, мс 100
Диапазон уставок номинального тока защиты, А, для исполнений с шагом 0,2А 1 … 34 1-34
с шагом 1А 5 … 170 5-170
с шагом 5А 25 … 850 25-850
Предельная погрешность токов уставки, % 5
Диапазон уставок времени срабатывания защиты (при тридцатипроцентной перегрузке по току), с 1 … 16 с шагом 1с
Порог срабатывания защиты по перекосу фазных токов, % 35 ± 4 относительно наибольшего из них
Время срабатывания защиты от перекоса фазных токов, с 3 ± 1,5
Порог защиты от недогруза по току, % (от номинального тока уставки) от 50 до 85 с шагом 5%
Время срабатывания защиты от недогруза по току, с 1 ± 0,5
Порог контроля сопротивления изоляции, кОм от 50 до 500 8 возможных уставок
Номинальная чувствительность по входу датчиков, мВ/А для всех исполнений с выносными датчиками 0,3 рекомендуется датчик тока ДТК-22Р
Напряжение на разомкнутых контактах датчика "сухого хода"/ "внешней неисправности", В 8 ± 1,5 частотой 50 Гц
Ток через замкнутые контакты датчика "сухого хода", не более, мА 0,5 частотой 50 Гц
Пороговые сопротивления датчика "сухого хода" или реле внешней неисправности, кОм на замыкание, не менее 6 восстановление
на размыкание, не более 80 срабатывание
Пусковой интервал, с от 1 до 36 с шагом 5с
Кратность повышения токовой уставки в пусковом интервале времени 6,5 ± 0,4 исключает срабатывание защиты на пуске инерционных агрегатов
Степень защиты IP20
Масса без выносных датчиков, кг, не более 0,6
Габаритные размеры, мм, не более для исполнений: со встроенными датчиками тока 165x55x124
с выносными датчиками тока 185x55x124 габарит без датчиков
