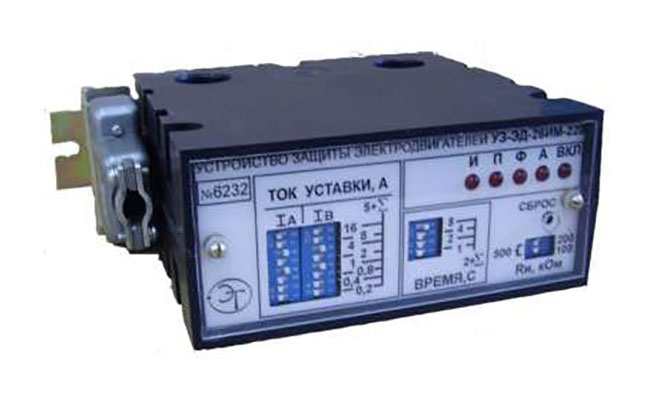

Устройство защиты электродвигателей УЗ‑ЭД‑27И‑220

Устройство защиты электродвигателей УЗ‑ЭД‑27И‑220

Устройство в данном исполнении имеет встроенные датчики тока и предназначено для защиты трёхфазных асинхронных электродвигателей насосов (водоснабжения, подпитки, отопительной сети, дренажных станций, станций подкачки, тепловых пунктов, котельных и др.) мощностью от 2 до 75 кВт.

Устройство обеспечивает:

  • предпусковой контроль сопротивления изоляции;
  • постоянный контроль состояния датчика сухого хода;
  • блокировку включения электронасоса при пониженном сопротивлении изоляции и по срабатыванию датчика сухого хода;
  • отключение электродвигателя при перегрузках по току;
  • отключение электродвигателя при обрыве фазы или перекосе фаз и при изменении чередования фаз;
  • индикацию аварийного срабатывания устройства защиты;
  • выдержку интервала времени запрета повторного пуска.

Устройство соответствует исполнению УХЛ категории 3.1 по ГОСТ 15150 с расширенным рабочим диапазоном температур от -40 до + 50 °С.

Конструктивно устройство выполнено в корпусе из ударопрочного полистирола.

Для крепления устройства на монтажной панели электрошкафа предусмотрена установочная планка с двумя пазами (под винты М4), расположенная на задней стенке корпуса устройства.

Подключение внешних датчиков тока и каналов управления осуществляется с помощью стандартных разъёмов.

Все органы управления и индикации вынесены на переднюю панель устройства и закрыты прозрачной крышкой.

Изменения параметров управления и защит осуществляется с помощью микропереключателей.

В комплект поставки входят: устройство защиты электродвигателя, комплект разъемов, руководство по эксплуатации.

Наименование параметра, единица измерений Значение
Напряжение питания переменного тока, В без адаптера 380/220В 220
через адаптер 380/220В 380
Ток потребления, мА, не более 25
Переменный ток, коммутируемый устройством по цепи управления пускателем при напряжении от 127 В до 380 В, А, не более * 2
Кратковременные токовые перегрузки по цепи управления, А, не более 4
Диапазон уставок тока срабатывания защиты, А, с шагом 1 А 5 … 170
Предельная погрешность токов уставки, % 5
Диапазон уставок времени срабатывания защиты в рабочем режиме двигателя (перегрузка 30% по току), с, с шагом 1 с 2 … 17
Диапазон уставок времени срабатывания защиты в рабочем режиме двигателя при 6-кратной перегрузке по току, с 1 … 7
Порог срабатывания защиты по перекосу фаз по току, % 35±4
по углу, град 20±3
Порог контроля сопротивления изоляции, кОм основной 500
дополнительные 100
200
Напряжение с частотой 50 Гц на разомкнутом контакте датчика сухого хода, В 17±5
Ток через замкнутый датчик сухого хода, мА, не более 0,3
Пороговые сопротивления датчика сухого хода, кОм замыкание < 6
размыкание > 120
Габаритные размеры устройства, мм, не более 140x55x124

* - контакторы с большим током управления подключают через промежуточный пускатель
